TÀI LIỆU MÔ TẢ VÀ TỔNG QUAN GIÁO TRÌNH: ĐIỆN TỬ CƠ BẢN

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Điện tử cơ bản (Mã mô đun: AUTM52102 / AUTM53102) là tài liệu giảng dạy chuyên môn thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hoá và Điện công nghiệp ở trình độ Trung cấp và Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) tại Bà Rịa – Vũng Tàu. Công trình do ThS. Lương Quốc Kông chủ biên, cùng sự tham gia biên soạn của tác giả Nguyễn Thái Bảo.

Trong cấu trúc chương trình khung, mô đun thuộc nhóm môn học/mô đun cơ sở nghề (Nhóm II.1), giữ vai trò cầu nối chuyển tiếp từ các kiến thức cơ bản về an toàn và kỹ thuật điện sang các mô đun kỹ thuật chuyên ngành như Thiết bị đo lường, Lắp đặt hệ thống tự động hoá và PLC.

Mục tiêu đào tạo của giáo trình hướng tới việc chuẩn hóa ba nhóm năng lực đầu ra:

  1. Kiến thức (A1–A5): Nắm vững phương pháp đo kiểm thông số điện, nhận dạng cấu tạo, nguyên lý vận hành của linh kiện thụ động, linh kiện bán dẫn và các cấu hình mạch điện tử cơ bản.
  2. Kỹ năng (B1–B7): Vận hành thành thạo thiết bị đo VOM kim và đồng hồ số Digital; tra cứu và đo đạc chuẩn xác thông số linh kiện rời; phát hiện hư hỏng linh kiện; lắp ráp và kiểm tra mạch điện tử trên testboard theo yêu cầu kỹ thuật.
  3. Năng lực tự chủ và trách nhiệm (C1–C4): Tuân thủ quy định an toàn khi sử dụng thiết bị đo và nguồn điện; thực hiện đúng quy trình thao tác kỹ thuật khi lắp ráp mạch.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 04 bài học được phân bổ logic theo tiến trình phát triển từ kỹ năng sử dụng công cụ đo lường, nhận dạng linh kiện rời rạc đến lắp ráp mạch điện tử ứng dụng:

[Bài 1: Sử dụng đồng hồ đo] (4 giờ)
  • Bài 1: Sử dụng đồng hồ đo (4 giờ): Cung cấp nguyên lý hoạt động và quy tắc thao tác trên hai dòng thiết bị đo cơ bản:
    • Đồng hồ vạn năng VOM chỉ thị kim: Trở kháng vào khoảng $20\text{ k}\Omega/\text{V}$, thực hiện chức năng đo điện áp xoay chiều (AC), điện áp một chiều (DC), dòng điện và điện trở; phân tích chi tiết các trường hợp để sai thang đo gây cháy hỏng cuộn dây hoặc hỏng điện trở nội.
    • Đồng hồ số Digital: Hiển thị màn hình LCD, hướng dẫn cách đo điện áp DC/AC, đo dòng điện nhỏ (mA) và dòng điện lớn (20A), đo tần số dòng điện (Hz), và đo mức logic phục vụ kiểm tra trạng thái mạch số (mức cao "1" ứng với biểu tượng $\blacktriangle$, mức thấp "0" ứng với biểu tượng $\blacktriangledown$).
  • Bài 2: Sử dụng các linh kiện điện tử thụ động (8 giờ): Khảo sát cấu tạo, phân loại, ký hiệu, đặc tính nạp xả và phương pháp đo kiểm đối với:
    • Điện trở: Quy ước bảng màu (4 vòng màu, 5 vòng màu, 6 vòng màu với hệ số nhiệt $\text{PPM}/^\circ\text{C}$); tính toán mạch ghép nối tiếp, song song, mạch cầu phân áp; xác định công suất tiêu tán định mức ($1/4\text{W}$, $1/2\text{W}$, $1\text{W}$, $2\text{W}$, $4\text{W}$).
    • Tụ điện: Các loại tụ gốm/sứ, tụ giấy, tụ mica, tụ hóa, tụ xoay; công thức tính điện dung, dung kháng $X_C$; quá trình nạp xả dòng điện theo hàm mũ với hằng số thời gian $\tau = RC$; kỹ thuật phát hiện tụ bị chập, tụ rò rỉ, tụ thủng điện môi hoặc tụ hóa bị khô.
    • Cuộn dây và linh kiện điện từ: Khảo sát hệ số tự cảm $L$, cảm kháng $X_L$, hiện tượng hỗ cảm; phân loại cuộn cảm âm tần, cao tần; cấu tạo và nguyên lý hoạt động của Loa điện động, Micro điện động ($Z \approx 600\ \Omega$), Rơ le điện từ (Relay) và Máy biến áp xoay chiều.
  • Bài 3: Sử dụng linh kiện bán dẫn (13 giờ): Phân tích cơ chế hạt dẫn trong chất bán dẫn loại P và bán dẫn loại N; cấu tạo, ký hiệu, đặc tuyến Vôn – Ampe và mạch ứng dụng của các phần tử bán dẫn:
    • Các loại Diode: Diode chỉnh lưu tiếp giáp P-N, Diode Schottky, Diode hầm, Diode Zener ổn áp, Diode phát quang (LED đơn, LED 7 đoạn cathode chung, LED ma trận), Diode biến dung (Varactor).
    • Transistor lưỡng cực (BJT): Cấu trúc NPN và PNP, đặc tuyến V-A, các phương pháp phân cực (hai nguồn, một nguồn cố định, phân cực kiểu cầu phân áp), so sánh đặc tính kỹ thuật của ba cách mắc cực phát chung (EC), cực gốc chung (BC) và cực thu chung (CC).
    • Transistor hiệu ứng trường (MOSFET): Cấu tạo, sơ đồ chân tương đương và nguyên lý điều khiển kênh dẫn của MOSFET kênh N.
  • Bài 4: Lắp ráp các mạch điện tử cơ bản (35 giờ): Chiếm thời lượng lớn nhất, hướng dẫn sơ đồ nguyên lý, biểu đồ dạng sóng và quy trình ráp nối trên mô hình thực tế:
    • Mạch khuếch đại: Phân loại chế độ khuếch đại Class A, B, AB, C; mạch khuếch đại E chung, B chung; mạch khuếch đại thuật toán (Op-Amp) cấu hình đảo và không đảo.
    • Mạch chỉnh lưu và lọc: Mạch chỉnh lưu nửa chu kỳ, hai nửa chu kỳ, chỉnh lưu cầu Diode, chỉnh lưu nhân đôi điện áp và mạch lọc nguồn gợn sóng RC.
    • Mạch ổn áp nguồn: Ổn áp dùng Diode Zener, ổn áp tuyến tính nối tiếp/song song, mạch ổn áp dùng vi mạch tích hợp (IC 7812, IC LM317), mạch khuếch đại tăng dòng và nâng áp ra.
    • Mạch tạo dao động: Mạch dao động đa hài, cấu trúc bên trong của IC 555, mạch dao động phi ổn tạo xung đối xứng.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố hệ thống lý thuyết kỹ thuật điện tử qua các mô hình toán học và định luật vật lý thực nghiệm:

  • Hệ thống công thức mạch thụ động: $$\text{Điện trở dây dẫn: } R = \rho \frac{L}{S} \qquad \text{Dung kháng: } X_C = \frac{1}{2\pi f C} \qquad \text{Cảm kháng: } X_L = 2\pi f L$$ $$\text{Điện thế nạp tụ: } u_C(t) = V_{CC}\left(1 - e^{-t/\tau}\right) \qquad \text{Hệ thức máy biến áp: } \frac{U_1}{U_2} = \frac{n_1}{n_2} = \frac{I_2}{I_1}$$
  • Nguyên lý chuyển tiếp bán dẫn: Hiện tượng tiếp giáp P-N dưới điện áp phân cực thuận và phân cực ngược; cơ chế ổn định điện áp theo hiệu ứng Zener; nguyên lý chuyển đổi tín hiệu điều khiển dòng điện trong BJT và điều khiển bằng trường điện thế trong MOSFET.
  • Mô hình xử lý và chuyển đổi tín hiệu: Cơ chế san phẳng dạng sóng điện áp AC thành DC; nguyên tắc cân bằng điện áp vi sai tại đầu vào của bộ khuếch đại thuật toán Op-Amp; quy luật tạo chu kỳ dao động nạp xả thông qua ngưỡng kích hoạt chân 2 và chân 6 của vi mạch định thời 555.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo chính xác các đại lượng $U, I, R, f$, trạng thái logic; giải mã trị số linh kiện qua vạch màu và ký hiệu quốc tế; nhận biết đúng sơ đồ chân các linh kiện BJT, MOSFET, IC ổn áp và IC định thời.
  • Kỹ năng phân tích (Analytical skills): Tính toán và phân tích các thông số mạch phân áp, mạch chỉnh lưu có tụ lọc; phán đoán nguyên nhân sự cố linh kiện thông qua giá trị đo điện áp và dòng điện suy giảm trong mạch làm việc.
  • Năng lực thực hành nghề (Practical competencies): Thao tác cắm nối, lắp ráp hoàn chỉnh các sơ đồ mạch khuếch đại âm tần, mạch cấp nguồn một chiều ổn định và mạch dao động tạo xung trên testboard đúng quy chuẩn kỹ thuật.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng phương pháp giảng dạy tích hợp giữa truyền thụ lý thuyết và rèn luyện kỹ năng thực hành nghề với tỷ lệ phân bổ cân đối (28 giờ lý thuyết : 29 giờ thực hành, thảo luận).

  • Đối với giảng viên:
    • Áp dụng phương pháp dạy học tích cực: diễn giảng, vấn đáp, dạy học dựa trên vấn đề (problem-based learning).
    • Thiết kế bài giảng linh hoạt theo thể loại lý thuyết tập trung hoặc chia ca thực hành tại phòng thực hành Điện tử cơ bản.
    • Hướng dẫn trực quan trên mô hình học tập, kiểm soát an toàn thao tác đo kiểm của sinh viên và sử dụng phiếu đánh giá thực hành theo tiêu chuẩn.
  • Đối với người học:
    • Nghiên cứu trước nội dung tài liệu và chuẩn bị báo cáo trước khi lên lớp.
    • Tham gia phương pháp học tập nhóm: Mỗi nhóm gồm 6 đến 8 người học, nhận chủ đề kỹ thuật được giao để nghiên cứu, phân công thành viên thực hiện các phần việc chuyên biệt và hoàn thiện bài tập thực nghiệm.
    • Tuân thủ quy định tham dự: Người học phải tham gia tối thiểu 70% tổng số giờ lý thuyết; nếu vắng quá 30% thời lượng phải học lại môn học.
  • Phương pháp kiểm tra và đánh giá:
    • Kiểm tra thường xuyên: 01 cột điểm do giáo viên bộ môn thực hiện bất kỳ qua hỏi đáp, kiểm tra viết $\le 30\text{ phút}$ hoặc chấm điểm bài tập thực hành.
    • Kiểm tra định kỳ: 03 bài kiểm tra chính thức:
      1. Bài số 1 (Lý thuyết): Nội dung Bài 1, 2, 3 (45–60 phút).
      2. Bài số 2 (Lý thuyết): Nội dung Bài 4 (45–60 phút).
      3. Bài số 3 (Thực hành): Đo kiểm và lắp ráp mạch tổng hợp Bài 1, 2, 3, 4 (60 phút).
    • Thi kết thúc mô đun: Kết hợp trắc nghiệm lý thuyết và thao tác thực hành kỹ năng (thời lượng 90–120 phút), đánh giá toàn diện các chuẩn đầu ra A1–A5, B1–B7 và C1–C4.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Mô đun: Điện tử cơ bản thể hiện tính hệ thống và thực tiễn kỹ thuật thông qua các nội dung được chọn lọc:

  • Chuẩn hóa quy trình vận hành thiết bị đo: Tài liệu chú trọng phân tích các lỗi sai thang đo gây hỏng hóc trong thực tế (như để nhầm thang đo điện trở $\Omega$ hoặc thang đo dòng điện $A$ khi đo vào nguồn AC/DC gây cháy cuộn dây hoặc nổ điện trở shunt), từ đó xây dựng tư duy an toàn cho kỹ thuật viên.
  • Phân tích bệnh học linh kiện thực tế: Giáo trình không chỉ cung cấp thông số linh kiện chuẩn mà còn hướng dẫn chi tiết các biểu hiện hư hỏng vật lý của linh kiện: tụ điện bị chập bản cực, thủng chất điện môi, rò rỉ điện áp cao, tụ hóa bị xì khô hóa chất dung dịch; cuộn cảm bị phóng điện đánh thủng cách điện hoặc vỡ lõi ferit làm sai lệch tần số cộng hưởng.
  • Tính kết nối từ linh kiện rời rạc đến vi mạch chuyên dụng: Nội dung chuyển tải liền mạch từ các linh kiện cơ bản sang các họ vi mạch tuyến tính và mạch số thông dụng trong công nghiệp như vi mạch ổn áp LM317, 7812, Op-Amp và vi mạch định thời IC 555.
  • Kế thừa các tài liệu tham khảo chuyên ngành chuẩn mực: Nội dung giáo trình được biên soạn dựa trên sự đối chiếu và trích dẫn từ các công trình kỹ thuật điện – điện tử tại Việt Nam:
    1. Trần Thu Hà (chủ biên), Giáo trình Điện tử cơ bản, NXB Đại học Quốc gia TP. Hồ Chí Minh (2013).
    2. Nhiều tác giả, Chuyên ngành kỹ thuật Điện – Điện tử, Tủ sách Nhất nghệ tinh, NXB Trẻ (2014).
    3. Đặng Văn Chuyết, Giáo trình kỹ thuật mạch điện tử, NXB Giáo dục, Hà Nội (2004).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật nghề:

  • Sinh viên chuyên ngành: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành Sửa chữa thiết bị tự động hoá, Điện công nghiệp và các ngành kỹ thuật liên quan đến điều khiển quá trình.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành mô đun An toàn vệ sinh lao động (SAEN52001) / An toàn TĐH (AUTM52101), đồng thời có kiến thức nền tảng từ mô đun Toán kỹ thuật (AUTM52023) và Điện kỹ thuật 1 (ELEI53154).
  • Giảng viên và cán bộ giảng dạy: Sử dụng làm căn cứ thiết kế giáo án tích hợp, phân bổ thời lượng 60 giờ học, biên soạn đề kiểm tra trắc nghiệm, bài thi thực hành và xây dựng tiêu chí đánh giá trên phiếu chấm kỹ năng.
  • Tự học và tra cứu kỹ thuật: Tài liệu phục vụ kỹ thuật viên bảo trì thiết bị trong nhà máy tra cứu bảng mã màu điện trở, hằng số điện môi các vật liệu, sơ đồ chân linh kiện bán dẫn và nguyên lý đấu nối các mạch nguồn, mạch khuếch đại, mạch tạo dao động cơ bản.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho người học trình độ Trung cấp và Cao đẳng khối ngành Điện – Tự động hóa, đặc biệt là nghề Sửa chữa thiết bị tự động hoá và Điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành môn An toàn lao động, nắm vững các khái niệm cơ sở về định luật Ohm, mạch điện một chiều và xoay chiều trong môn Điện kỹ thuật, cùng các phép tính giải tích cơ bản từ môn Toán kỹ thuật.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu cân bằng thời lượng thực hành (29/60 giờ), hướng dẫn chi tiết nhận dạng chân linh kiện thực tế, cách đo đạc phòng tránh hư hỏng thiết bị đo và kỹ năng xử lý các dạng hỏng hóc vật lý của linh kiện (chập, đứt, rò, khô tụ).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần nghiên cứu bài học trước khi lên lớp, tham gia thảo luận nhóm 6–8 người, kết hợp giải các bài tập tính toán mạch điện tương đương với việc thực hành đo kiểm trên testboard và tra cứu tài liệu bổ trợ qua internet.

5. Giáo trình có những tài liệu bổ trợ và đối chiếu nào?

Người học có thể tham khảo thêm 03 tài liệu được trích dẫn: Giáo trình Điện tử cơ bản (Trần Thu Hà, NXB ĐHQG TP.HCM), Kỹ thuật Điện – Điện tử (Tủ sách Nhất nghệ tinh, NXB Trẻ) và Giáo trình kỹ thuật mạch điện tử (Đặng Văn Chuyết, NXB Giáo dục).

Kết luận (150 từ)

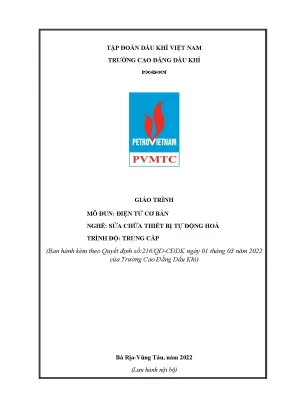

Giáo trình Mô đun: Điện tử cơ bản (Trường Cao đẳng Dầu khí, 2022) cung cấp cấu trúc kiến thức nền tảng hoàn chỉnh về phương pháp đo kiểm, đặc tính linh kiện điện tử thụ động, cấu trúc bán dẫn và kỹ thuật lắp ráp các mạch điện tử ứng dụng.

                                  LỘ TRÌNH ĐÀO TẠO TIẾP NỐI

Việc hoàn thành mô đun này là điều kiện tiên quyết để người học tiếp tục tiếp cận các mô đun chuyên sâu trong chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa. Kết hợp chặt chẽ giữa nội dung giáo trình với hệ thống bài tập thực hành trên testboard và các tài liệu tham khảo từ NXB Giáo dục, NXB Trẻ và NXB Đại học Quốc gia TP.HCM sẽ bảo đảm năng lực thực hành nghề nghiệp cho người học.
