BÁO CÁO MÔ TẢ THƯ MỤC HỌC THUẬT: GIÁO TRÌNH ĐIỆN TỬ CƠ BẢN (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình (250-300 từ)

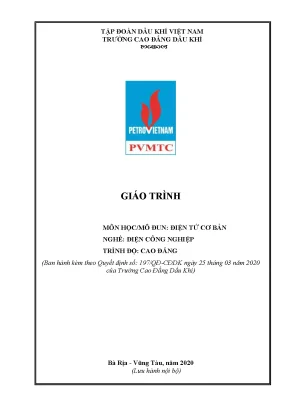

Giáo trình Điện tử cơ bản (Mã mô đun: TĐH19MĐ03) là tài liệu giảng dạy chính thức được ban hành kèm theo Quyết định số 197/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí trực thuộc Tập đoàn Dầu khí Việt Nam. Giáo trình do ThS. Lương Quốc Kông làm chủ biên cùng tác giả Nguyễn Thái Bảo biên soạn, lưu hành nội bộ phục vụ đào tạo trình độ Cao đẳng nghề Điện công nghiệp và nghề Sửa chữa thiết bị tự động hóa.

Trong cấu trúc chương trình khung, mô đun thuộc khối môn học/mô đun kỹ thuật cơ sở (Nhóm II.1) với thời lượng 2 tín chỉ, tương đương 45 giờ đào tạo (14 giờ lý thuyết, 29 giờ thực hành/thí nghiệm/thảo luận và 2 giờ kiểm tra). Môn học có vị trí bổ trợ kiến thức kỹ thuật điện tử, được bố trí học song song với môn Mạch điện (KTĐ19MĐ31) và là điều kiện nền tảng để tiếp thu các học phần chuyên môn kế tiếp như PLC (TĐH19MĐ16) và Kỹ thuật cảm biến.

Mục tiêu đào tạo của giáo trình được xác định cụ thể theo chuẩn đầu ra 3 thành phần:

  • Về kiến thức (A1, A2): Giải thích cấu tạo, nguyên lý làm việc của linh kiện điện tử cơ bản; phân tích nguyên lý các mạch ứng dụng dùng transistor (khuếch đại, tạo dao động, ổn áp, mạch xén).
  • Về kỹ năng (B1, B2): Nhận dạng ký hiệu, đọc đúng trị số quy ước, tra cứu sơ đồ chân, sử dụng thiết bị đo kiểm và lắp ráp hoàn chỉnh các mạch chỉnh lưu, khuếch đại, dao động trên bo mạch thử nghiệm.
  • Về năng lực tự chủ và trách nhiệm (C1, C2, C3): Rèn luyện tính chính xác, tuân thủ quy trình an toàn lao động và bảo quản thiết bị đo kiểm chuyên dụng.

Cấu trúc giáo trình bao gồm Bài mở đầu cùng 5 bài học chuyên đề, phân bổ theo tiến trình từ cấu tạo vật lý vật liệu, linh kiện thụ động, linh kiện bán dẫn đến các sơ đồ mạch ghép và mạch ứng dụng thực tế. Tỷ trọng thực hành chiếm 64,4% tổng thời lượng đào tạo.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 6 bài học với logic phát triển từ vi mô cấu trúc vật liệu đến ghép nối hệ thống mạch:

  1. Bài mở đầu: Khái quát chung về linh kiện điện tử (1 giờ lý thuyết): Định nghĩa phần tử rời rạc, phân loại 3 nhóm linh kiện (chủ động, thụ động, điện cơ) và vai trò trong mạch điện tử.
  2. Bài 1: Các khái niệm cơ bản (2 giờ lý thuyết): Phân tích cơ chế dẫn điện và cách điện; bản chất dòng điện trong kim loại, chân không, chất điện phân và chất bán dẫn tinh khiết/tạp chất.
  3. Bài 2: Linh kiện thụ động (3 giờ: 1 lý thuyết, 2 thực hành): Cấu tạo, phân loại, thông số kỹ thuật, cách đọc vạch màu, cách đo kiểm và định luật ghép nối cho điện trở, tụ điện, cuộn cảm cùng mạch lọc RC.
  4. Bài 3: Linh kiện bán dẫn (4 giờ: 1 lý thuyết, 2 thực hành, 1 kiểm tra): Cấu trúc vùng năng lượng, tiếp giáp P-N; cấu tạo, nguyên lý, đặc tuyến V-A và ứng dụng của Diode (nắn điện, tách sóng, Zener, LED), Transistor lưỡng cực (BJT NPN/PNP), Transistor trường (JFET, MOSFET kênh sẵn/kênh cảm ứng), Diac, SCR và Triac.
  5. Bài 4: Các mạch khuếch đại dùng tranzito (15 giờ: 6 lý thuyết, 9 thực hành): Sơ đồ phân cực, nguyên lý mạch khuếch đại đơn (E chung, B chung, C chung); mạch ghép phức hợp (Darlington, Cascode); mạch khuếch đại công suất chế độ A, B, AB, C và tầng khuếch đại đẩy kéo ghép biến áp.
  6. Bài 5: Các mạch ứng dụng dùng BJT (20 giờ: 3 lý thuyết, 16 thực hành, 1 kiểm tra): Mạch tạo dao động (dao động đa hài, dao động dịch pha RC, dao động thạch anh); các cấu hình mạch ổn định điện áp một chiều (ổn áp Zener, ổn áp BJT song song, ổn áp nối tiếp).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết bán dẫn và giải tích mạch thông qua các công thức toán học và nguyên lý vật lý:

  • Lý thuyết vật liệu dẫn điện: Công thức điện trở suất phụ thuộc nhiệt độ $\rho = \rho_0 [1 + \alpha(t - t_0)]$, suất điện động nhiệt điện $E = \alpha_T(T_1 - T_2)$, hiện tượng siêu dẫn tại nhiệt độ tới hạn $T_c$.
  • Cơ chế pha tạp bán dẫn: Sự hình thành mức năng lượng $E_A$ (nhận) khi pha Indium/Gali (nhóm III) tạo bán dẫn loại P ($p = n + N_A$); mức năng lượng $E_D$ (cho) khi pha Asen/Photpho (nhóm V) tạo bán dẫn loại N ($n = p + N_D$) thỏa mãn hệ thức cân bằng $n \cdot p = n_i^2$.
  • Định luật giải tích mạng linh kiện thụ động: Ghép nối tiếp/song song của R, L, C; hệ thức cầu phân áp $U_1 = U \cdot \frac{R_2}{R_1 + R_2}$; phương trình tính điện dung $C = \varepsilon \frac{S}{d}$ và tự cảm cuộn dây $L = \mu_r \frac{n^2 S}{l}$.
  • Nguyên lý đóng cắt và dẫn dòng phi tuyến: Điện áp ngưỡng đánh thủng Diac $V_{BO} = V_D + V_Z$; cơ chế kích dòng cực cổng $I_G$ điều khiển điểm làm việc SCR; 4 góc phần tư kích dẫn dòng xoay chiều của Triac.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc chính xác mã màu điện trở 4 vòng/5 vòng; nhận dạng ký hiệu linh kiện trên sơ đồ nguyên lý; đo kiểm tra thông số và phát hiện dạng hư hỏng (đứt, chập, rò, khô dung lượng) của tụ điện, cuộn cảm, transistor bằng đồng hồ VOM/DVOM và máy đo RLC.
  • Kỹ năng phân tích (Analytical skills): Phân tích đường đặc tuyến Von-Ampe của Diode Zener, SCR, Triac; phân tích dạng sóng điện áp vào/ra trên mạch khuếch đại E chung; tính toán tham số dòng phân cực $I_B, I_C, I_E$ và hệ số khuếch đại dòng $\beta$.
  • Kỹ năng thực hành lắp ráp (Practical competencies): Lắp đặt hoàn chỉnh sơ đồ mạch trên testboard; căn chỉnh tần số dao động dịch pha, dao động thạch anh; đo kiểm thông số điện áp ra $U_t$ của mạch ổn áp nguồn DC.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định cụ thể phương pháp tổ chức sư phạm, điều kiện cơ sở vật chất và tiêu chí kiểm tra đánh giá theo hệ thống tín chỉ cao đẳng nghề:

  • Phương pháp tiếp cận sư phạm: Áp dụng phương pháp giảng dạy tích cực kết hợp giữa diễn giảng lý thuyết, đàm thoại vấn đáp và dạy học giải quyết vấn đề (problem-based learning). Giảng viên thiết kế bài giảng theo 3 thể loại: bài giảng lý thuyết, bài giảng thực hành và bài giảng tích hợp. Thời lượng lý thuyết được tổ chức tập trung, trong khi các giờ thực hành kỹ năng được chia ca tại phòng thực hành chuyên môn hóa Phòng Điện tử cơ bản.
  • Tổ chức tự học và làm việc nhóm: Người học bắt buộc nghiên cứu tài liệu trước buổi học. Hoạt động thảo luận nhóm được tổ chức theo quy mô 6–8 học viên; mỗi thành viên được phân công chịu trách nhiệm từng phần nội dung trong chủ đề trước khi tiến hành đo kiểm, lắp ráp mạch.
  • Điều kiện trang thiết bị dạy học: Mỗi vị trí thực hành được trang bị mô hình học tập điện tử cơ bản, bo mạch cắm (testboard), linh kiện rời (điện trở, tụ sứ, tụ hóa, cuộn cảm, thạch anh, IC, LED, BJT, FET, Diac, SCR, Triac), dây nối, kìm tuốt dây, đồng hồ vạn năng VOM kim/điện tử và máy đo linh kiện RLC.
  • Quy chế đánh giá và tích lũy mô đun:
    • Kiểm tra thường xuyên: Tối thiểu 01 đầu điểm (vấn đáp, kiểm tra viết $\le 30$ phút hoặc chấm điểm bài tập thực hành).
    • Kiểm tra định kỳ: Gồm 02 bài bắt buộc. Bài kiểm tra số 1 (lý thuyết viết 45–60 phút, đánh giá Bài 1, 2, 3 đáp ứng chuẩn A1, A2); Bài kiểm tra số 2 (thực hành 90–120 phút, đánh giá Bài 4, 5 đáp ứng chuẩn B1, B2, C1, C2, C3).
    • Thi kết thúc mô đun: Thời gian 90–120 phút kết hợp trắc nghiệm lý thuyết và thực hành thao tác tổng hợp toàn bộ 5 bài học.
    • Điều kiện dự thi: Người học phải tham dự tối thiểu 70% số tiết lý thuyết; trường hợp vắng quá 30% tổng số tiết lý thuyết bắt buộc phải đăng ký học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Điện tử cơ bản của Trường Cao đẳng Dầu khí được chuẩn hóa theo khung chương trình đào tạo kỹ thuật năm 2020 với các điểm nhấn cấu trúc:

  • Tính kế thừa nguồn học liệu học thuật chuẩn mực: Nhóm tác giả biên soạn nội dung dựa trên sự đối chiếu và trích dẫn các tài liệu tham khảo chính thống, bao gồm:
    1. Giáo trình Điện tử cơ bản do PGS.TS. Trần Thu Hà chủ biên (NXB Đại học Quốc gia TP. Hồ Chí Minh, 2013).
    2. Chuyên ngành kỹ thuật Điện – Điện tử thuộc Tủ sách Nhất nghệ tinh (NXB Trẻ, 2014).
    3. Giáo trình kỹ thuật mạch điện tử của Đặng Văn Chuyết (NXB Giáo dục, Hà Nội, 2004).
  • Trực quan hóa qua hệ thống hình vẽ kỹ thuật: Giáo trình tích hợp danh mục 50 hình vẽ chi tiết, bao gồm ký hiệu quy chuẩn quốc tế, hình ảnh linh kiện thực tế (tụ gốm, tụ hóa hình trụ, tụ xoay Radio, thạch anh, điện trở 4-5 vòng màu), sơ đồ tương đương chân BJT/MOSFET và hệ thống đặc tuyến Volt-Ampe thực nghiệm.
  • Gắn kết cấu trúc linh kiện công suất phục vụ ngành điện: Bên cạnh linh kiện xử lý tín hiệu nhỏ, giáo trình đi sâu vào nhóm linh kiện bán dẫn công suất (SCR, Triac, Diac) với 4 phương pháp kích xung cực cổng. Đây là các phần tử cốt lõi trong các bộ chỉnh lưu có điều khiển, mạch băm áp xoay chiều điều chỉnh tốc độ động cơ điện, điều chỉnh nhiệt độ và thiết bị điều khiển trong công nghiệp dầu khí.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế chuyên biệt phục vụ các đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp kỹ thuật:

  • Sinh viên hệ Cao đẳng và Trung cấp: Tài liệu học tập bắt buộc cho sinh viên thuộc các chuyên ngành Kỹ thuật Điện công nghiệp, Sửa chữa thiết bị tự động hóa và các ngành công nghệ kỹ thuật điện - điện tử liên quan.
  • Kiến thức tiên quyết và điều kiện tham gia: Học viên cần hoàn thành hoặc tích lũy song song các kiến thức cơ bản từ học phần Vật liệu điện (KTĐ19MH63), An toàn vệ sinh lao động (ATMT19MH01) và Mạch điện (KTĐ19MĐ31).
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu làm căn cứ chuẩn để xây dựng đề cương chi tiết, thiết kế giáo án tích hợp lý thuyết - thực hành, biên soạn ngân hàng đề thi trắc nghiệm, lập phiếu đánh giá kỹ năng thực hành theo thang đo chuẩn đầu ra A1–C3.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên bảo trì hệ thống điện công nghiệp có thể sử dụng giáo trình để tra cứu quy tắc đọc thông số linh kiện, phương pháp kiểm tra bán dẫn công suất và cách phân tích sơ đồ chân linh kiện thay thế tương đương.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn cho học viên trình độ Cao đẳng và Trung cấp nghề Điện công nghiệp, nghề Sửa chữa thiết bị tự động hóa thuộc Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp kỹ thuật.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức vật lý đại cương về điện trường, dòng điện trong các môi trường, đồng thời học song song hoặc đã hoàn thành môn Mạch điện và môn Vật liệu điện.

3. Điểm đặc trưng của giáo trình này so với các tài liệu lý thuyết mạch khác là gì?

Giáo trình phân bổ thời lượng thực hành chiếm ưu thế (29/45 giờ), tập trung trực tiếp vào kỹ năng đo kiểm linh kiện thực tế, phân tích linh kiện bán dẫn công suất (Diac, SCR, Triac) và kiểm thử mạch trên testboard thay vì chỉ giải tích toán học trừu tượng.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần hoàn thành hệ thống câu hỏi củng cố sau mỗi bài học, tra cứu bảng mã màu điện trở, kết hợp việc tự học nhóm 6–8 người để chuẩn bị trước phương án đo kiểm và sơ đồ lắp ráp mạch trước khi vào phòng thực hành.

5. Có những tài liệu bổ trợ nào đi kèm với giáo trình?

Tài liệu đi kèm gồm có đề cương mô đun TĐH19MĐ03, phiếu đánh giá thực hành chuyên môn, cùng các tài liệu tham khảo chính của Trần Thu Hà (2013), Đặng Văn Chuyết (2004) và Tủ sách Nhất nghệ tinh (2014).

Kết luận (150 từ)

Giáo trình Điện tử cơ bản (Trường Cao đẳng Dầu khí, 2020) cung cấp hệ thống kiến thức nền tảng về bản chất vật liệu, linh kiện thụ động, linh kiện bán dẫn và các cấu hình mạch khuếch đại, dao động, ổn áp căn bản. Với thời lượng 45 giờ (29 giờ thực hành), tài liệu trang bị cho người học phương pháp nhận dạng, đo kiểm và lắp ráp mạch điện tử ứng dụng theo quy chuẩn kỹ thuật an toàn.

Hoàn thành mô đun này là bước đệm bắt buộc trong tiến trình đào tạo để người học tiếp cận các mô đun chuyên sâu như PLC (TĐH19MĐ16), Kỹ thuật cảm biến, Trang bị điện và Thực tập sản xuất. Quá trình học tập cần kết hợp chặt chẽ giữa nội dung giáo trình, thực hành trên thiết bị đo VOM/RLC tại xưởng và tra cứu mở rộng từ các tài liệu tham khảo chuyên ngành.
