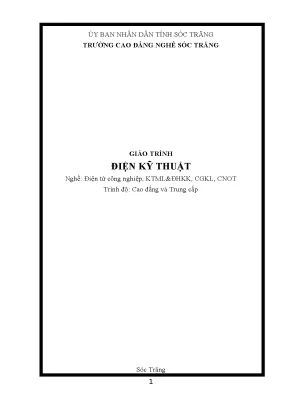

Tổng quan về giáo trình

Giáo trình Điện Kỹ thuật do tác giả Nguyễn Thanh Tùng biên soạn, được lưu hành nội bộ tại Trường Cao đẳng Nghề Sóc Trăng theo quyết định của Ủy ban Nhân dân Tỉnh Sóc Trăng. Trong cấu trúc chương trình đào tạo khối kỹ thuật, Điện Kỹ thuật giữ vai trò là môn học cơ sở bắt buộc, mang tính chất liên thông trực tiếp giữa hai bậc trình độ đào tạo: Trung cấp và Cao đẳng. Tài liệu cung cấp hệ thống lý thuyết nền tảng và phương pháp giải tích mạch điện cho học sinh, sinh viên thuộc các nhóm nghề: Điện tử công nghiệp, Kỹ thuật máy lạnh và Điều hòa không khí (KTML&ĐHKK), Cắt gọt kim loại (CGKL) và Công nghệ ô tô (CNOT).

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học khả năng hiểu rõ bản chất vật lý của trường điện từ, nắm vững các định luật cơ bản của mạch điện một chiều, mạch điện xoay chiều hình sin (một pha và ba pha) và mạch điện phi tuyến. Người học sau khi hoàn thành chương trình có thể phân tích kết cấu mạng điện, tính toán các thông số dòng điện, điện áp, công suất, đồng thời áp dụng thành thạo các phương pháp biến đổi tương đương và giải hệ phương trình mạch điện.

Cấu trúc giáo trình gồm 5 chương được tổ chức theo tiến trình logic chặt chẽ: từ hiện tượng trường tĩnh điện, trường từ đến các mô hình mạch điện tuyến tính và phi tuyến. Điểm đặc thù của giáo trình là sự kết hợp cô đọng giữa công thức giải tích vật lý với các thuật toán giải mạch tường minh theo từng bước, đi kèm bảng tra cứu hằng số điện môi ($\varepsilon$), hằng số từ ($\mu_0 = 4\pi \cdot 10^{-7}\text{ H/m}$) và hệ thống ví dụ tính toán số học cụ thể.

Nội dung kiến thức cốt lõi

flowchart TD
    C1["Chương 1: Tĩnh điện\n(Định luật Cu-lông, Định lý O-G, Hiệu điện thế, Điện môi)"] --> C2["Chương 2: Từ trường & Cảm ứng điện từ\n(Biot-Savart, Định luật Fa-ra-đây, Lenxơ, Fu-cô, Tự cảm/Hỗ cảm)"]
    C2 --> C3["Chương 3: Mạch điện một chiều\n(Ohm, Kirchhoff 1-2, Phương pháp giải mạch: Xếp chồng, Nhánh, Vòng, Nút)"]
    C3 --> C4["Chương 4: Dòng điện xoay chiều hình Sin\n(Biểu diễn Vectơ/Số phức, Mạch RLC, Mạch 3 pha)"]
    C4 --> C5["Chương 5: Mạch điện phi tuyến\n(Đặc tuyến Vôn-Ampe, Mạch không sin, Mạch lọc)"]

Các chương/chủ đề chính

  • Chương 1: Tĩnh điện: Khảo sát tương tác tĩnh điện theo định luật Cu-lông ($F = k\frac{|q_1 q_2|}{\varepsilon r^2}$ với $k = 9 \cdot 10^9\text{ Nm}^2/\text{C}^2$), khái niệm điện trường, vectơ cường độ điện trường $\vec{E}$, vectơ cảm ứng điện $\vec{D} = \varepsilon \varepsilon_0 \vec{E}$, đường sức điện và điện phổ. Trình bày chi tiết thông lượng điện cảm qua mặt kín theo định lý Oxtrograxki-Gauss ($\Phi = \oint_S \vec{D}d\vec{S} = \sum q_i$), ứng dụng xác định điện trường của mặt cầu mang điện ($E = \frac{\sigma R^2}{\varepsilon_0 \varepsilon r^2}$) và mặt phẳng phẳng vô hạn ($E = \frac{\sigma}{2\varepsilon_0 \varepsilon}$). Phân tích công của lực điện, điện thế $V$, hiệu điện thế $U_{MN} = V_M - V_N$, mặt đẳng thế, cùng các hiện tượng vật dẫn cân bằng tĩnh điện (hiệu ứng mũi nhọn) và sự phân cực điện môi ($\vec{P} = \chi \varepsilon_0 \vec{E}$).
  • Chương 2: Từ trường và cảm ứng điện từ: Thiết lập các đại lượng đặc trưng của từ trường gồm vectơ cảm ứng từ $d\vec{B} = \frac{\mu \mu_0}{4\pi}\frac{I d\vec{l} \times \vec{r}}{r^3}$ và vectơ cường độ từ trường $\vec{H} = \frac{\vec{B}}{\mu \mu_0}$. Khảo sát từ thông $\Phi$, từ trường của dòng điện thẳng dài vô hạn ($B = \frac{\mu \mu_0 I}{2\pi r}$), dòng điện tròn ($B = \frac{\mu \mu_0 N I}{2R}$) và ống dây hình trụ ($B = \mu \mu_0 \frac{N I}{l}$). Trình bày định luật cảm ứng Fa-ra-đây ($e_c = -N\frac{d\Phi}{dt}$), định luật Lenxơ xác định chiều dòng điện cảm ứng, suất điện động cảm ứng trong đoạn dây dẫn chuyển động ($|e_c| = B l v \sin\alpha$), hiện tượng dòng điện Fu-cô, hiện tượng tự cảm ($L = \mu \mu_0 n^2 V$), năng lượng từ trường ($W = \frac{1}{2}Li^2$) và hiện tượng hỗ cảm ($M$).
  • Chương 3: Mạch điện một chiều: Định nghĩa dòng điện không đổi, cường độ dòng điện $I = \frac{dq}{dt}$, kết cấu mạng mạch (nhánh, nút, vòng) và các phần tử (nguồn điện, phụ tải $R$, dây dẫn, thiết bị bảo vệ/đo lường). Cung cấp các định luật cơ bản: Định luật Ohm cho nhánh thuần trở ($U = IR$) và nhánh chứa nguồn ($U_{AB} - E = -IR$), Định luật Kirchhoff 1 ($\sum I = 0$) và Kirchhoff 2 ($\sum E_j = \sum I_k R_k$). Trình bày công thức tính điện năng ($A = UIt$), công suất ($P = UI = RI^2$), công suất nguồn ($P_{ng} = EI$), định luật Joule-Lenz ($Q = RI^2t$). Hệ thống hóa 5 phương pháp giải mạch: Biến đổi tương đương (ghép nối tiếp, song song, biến đổi sao - tam giác $Y \leftrightarrow \Delta$), Phương pháp xếp chồng dòng điện, Phương pháp dòng điện nhánh, Phương pháp dòng điện vòng và Phương pháp điện áp nút.
  • Chương 4: Dòng điện xoay chiều hình Sin: Khái niệm trị số tức thời, chu kỳ, tần số, góc lệch pha $\varphi$ và trị số hiệu dụng. Phương pháp biểu diễn dòng điện hình sin bằng đồ thị vectơ và đại số số phức. Khảo sát các mạch đơn phần tử $R$, $L$, $C$ và mạch nối tiếp $RLC$, tính toán công suất tác dụng $P$, hệ số công suất $\cos\varphi$. Nghiên cứu mạch điện xoay chiều ba pha đối xứng (nối hình sao $Y$ và hình tam giác $\Delta$), công suất mạch ba pha và phương pháp giải mạch điện phân nhánh bằng công cụ số phức.
  • Chương 5: Mạch điện phi tuyến: Khái niệm phần tử phi tuyến, đặc tuyến Vôn - Ampe phi tuyến của điện trở, cuộn cảm và tụ điện phi tuyến. Phương pháp mô tả đặc trưng tĩnh/động của phần tử phi tuyến, các hiện tượng méo dạng sóng sinh ra dòng điện không sin và nguyên lý hoạt động của mạch lọc điện.

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường cơ bản (Fundamental Theories): Lý thuyết tương tác tĩnh điện theo quan điểm "Thuyết tương tác gần" truyền đi với vận tốc ánh sáng $c$; trường thế tĩnh điện với tính chất công không phụ thuộc hình dạng đường đi ($A_{MN} = W_M - W_N$); từ trường xoáy không có nguồn từ tích tự do với các đường sức từ khép kín; lý thuyết cảm ứng điện từ Fa-ra-đây và tương tác Ampère giữa các phần tử dòng điện.
  • Nguyên lý cốt lõi (Core Principles): Nguyên lý cân bằng điện tích tại nút mạng (bảo toàn điện tích); nguyên lý cân bằng sụt áp trên mạch vòng kín (bảo toàn năng lượng); nguyên lý xếp chồng áp dụng cho các mạng mạch tuyến tính có nhiều nguồn tác động; nguyên lý phân cực điện môi và cảm ứng dòng điện xoáy Fu-cô trong khối kim loại.
  • Mô hình giải tích (Essential Frameworks): Mô hình hóa mạng mạch điện hình học thông qua các tập hợp nhánh $n$, nút $m$ và vòng độc lập $n - (m - 1)$; kỹ thuật chuyển đổi mạng trở trở kháng ba pha đối xứng ($R_\Delta = 3 R_Y$ hoặc công thức tổng quát $Y \leftrightarrow \Delta$); mô hình đại số phức cho tổng trở và điện áp tức thời; hàm phân tích đặc tuyến phi tuyến.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Vận dụng đúng các quy tắc bàn tay phải (xác định chiều đường sức từ của dòng điện thẳng, dòng điện tròn, ống dây), quy tắc bàn tay trái (xác định lực từ Ampère $\vec{F} = I d\vec{l} \times \vec{B}$), và quy tắc bàn tay phải xác định cực tính của suất điện động cảm ứng trên thanh dẫn chuyển động ($|e_c| = B l v \sin\alpha$).
  • Kỹ năng phân tích (Analytical Skills): Nhận diện cấu trúc liên kết mạch phức tạp, xác định độc lập số phương trình Kirchhoff cần thiết, lựa chọn phương pháp tối ưu giữa dòng điện nhánh, dòng điện vòng hoặc điện áp nút để cực tiểu hóa số ẩn số cần giải trên hệ phương trình đại số tuyến tính.
  • Kỹ năng tính toán và thực hành (Practical Competencies): Tính toán chính xác thông số dòng, áp, sụt áp, tổn hao nhiệt, hiệu suất truyền tải công suất; xử lý số liệu đo kiểm ampe kế, vôn kế; tính toán các biện pháp giảm dòng Fu-cô bằng cách phân lớp lõi thép cách điện trong thiết bị biến áp.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận diễn dịch kết hợp quy nạp kỹ thuật: đi từ các hiện tượng vật lý cơ bản (điện tích, lực từ vi mô) sang mô hình toán giải tích vĩ mô (phương trình trường, phương trình mạng mạch), sau đó cụ thể hóa thành các thuật toán giải bài tập kỹ thuật số học.

graph LR
    Step1["Khái niệm & Định luật cơ bản"] --> Step2["Thuật toán phân tích từng bước\n(Step-by-step)"]
    Step2 --> Step3["Ví dụ mẫu có thông số\n(Worked Examples)"]
    Step3 --> Step4["Bài tập tự giải có đáp số\n(Practice & Verification)"]

Quy trình giải bài tập mạch điện được giáo trình quy chuẩn hóa thành chuỗi các bước thao tác rõ ràng. Ví dụ đối với Phương pháp dòng điện nhánh:

  1. Bước 1: Giả thiết chiều dòng điện trên các nhánh.
  2. Bước 2: Xác định số nút $m$, số nhánh $n$ (số ẩn cần tìm).
  3. Bước 3: Lập $m - 1$ phương trình nút theo Kirchhoff 1 và $n - (m - 1)$ phương trình mạch vòng theo Kirchhoff 2.
  4. Bước 4: Giải hệ phương trình đại số tuyến tính $n$ ẩn.
  5. Bước 5: Đối chiếu dấu của nghiệm số, xác định chiều thực của dòng điện (nếu nghiệm âm thì đảo chiều quy ước).

Hệ thống bài tập minh họa (case exercises) trong giáo trình được gắn các thông số thực nghiệm cụ thể: ví dụ tính toán mạch cầu $R_1 = 12,\Omega, R_2 = R_3 = 6,\Omega, R_4 = 21,\Omega, R_0 = 18,\Omega, R_n = 2,\Omega, E = 240\text{ V}$; ví dụ mạch 3 nhánh 2 nút với nguồn $E_1 = 220\text{ V}, E_2 = 220\text{ V}, R_1 = R_2 = 2,\Omega, R_3 = 10,\Omega$ giải bằng xếp chồng.

Cuối mỗi chương đều có danh mục câu hỏi ôn tập lý thuyết và bài tập tính toán có kèm đáp số đối chiếu (như bài toán tính chỉ số ampe kế $A_1 = 3{,}5\text{ A}, A_2 = 2{,}5\text{ A}$; xác định dòng nhánh $I_1 = 10\text{ A}, I_2 = -1\text{ A}, I_3 = 9\text{ A}$). Cấu trúc này hỗ trợ giảng viên xây dựng ngân hàng đề thi đánh giá định kỳ và cung cấp quy chuẩn tự kiểm tra cho người học trong quá trình tự học.

Điểm nổi bật và cập nhật

  • Cấu trúc liên thông tích hợp: Nội dung được thiết kế đồng bộ cho cả hai bậc đào tạo Trung cấp và Cao đẳng, giúp tối ưu hóa khối lượng kiến thức cơ sở ngành, tránh trùng lặp nội dung khi học sinh, sinh viên học chuyển tiếp tại các cơ sở giáo dục nghề nghiệp.
  • Dữ liệu tham số định lượng chi tiết: Cung cấp bảng hệ số điện môi $\varepsilon$ chính xác cho nhiều môi trường cách điện công nghiệp (chân không $= 1$, không khí $= 1{,}000594$, thủy tinh $= 5\text{--}10$, nước $= 81$, dầu hỏa $= 2{,}1$, cao su $= 2{,}3$, sứ $= 5{,}5$, êbônic $= 2{,}7$) và độ từ thẩm chuẩn $\mu_0 = 4\pi \cdot 10^{-7}\text{ H/m}$.
  • Gắn kết hiện tượng vật lý với thiết bị công nghiệp thực tế:
    • Giải thích cơ chế triệt tiêu dao động kim trong các thang cân nhạy thông qua hiện tượng cảm ứng Fu-cô.
    • Phân tích nguyên lý hãm của phanh điện từ ứng dụng trên các dòng xe tải trọng lớn.
    • Minh họa cơ cấu quay và hãm quán tính của đĩa nhôm trong công tơ điện gia dụng đặt giữa hai cực nam châm chữ U.
    • Phân tích nguyên nhân tổn hao nhiệt do dòng Fu-cô trong lõi thép máy biến áp và giải pháp ghép các lá thép kỹ thuật mỏng có phủ sơn cách điện đặt song song đường sức từ để tăng điện trở khối.
  • Liên kết trực tiếp khối ngành kỹ thuật thực hành: Cung cấp cơ sở giải tích mạch trực tiếp cho 4 nghề đào tạo trọng điểm: Điện tử công nghiệp (mạch RLC, lọc phi tuyến), KTML&ĐHKK (công suất, động cơ ba pha), CGKL (mômen lực từ, thiết bị điều khiển) và CNOT (hệ thống nguồn điện một chiều, máy phát điện xoay chiều, ắc quy).

Đối tượng sử dụng giáo trình

Nhóm đối tượng Trình độ / Ngành nghề Điều kiện tiên quyết (Prerequisites) Mục đích sử dụng
Học sinh / Sinh viên Trung cấp & Cao đẳng: Điện tử công nghiệp, KTML&ĐHKK, CGKL, CNOT Vật lý phổ thông (phần Điện - Từ), Toán học đại số tuyến tính & lượng giác Học tập trên lớp, thực hành giải mạch điện, tra cứu công thức và tự kiểm tra kết quả bài tập
Giảng viên Các khoa/bộ môn Điện - Điện tử, Cơ khí, Động lực Chuyên môn sâu về Kỹ thuật điện Xây dựng đề cương chi tiết bài giảng, chuẩn bị giáo án lý thuyết, thiết kế bài tập kiểm tra
Kỹ thuật viên / Thợ lành nghề Khối sản xuất, sửa chữa kỹ thuật Kiến thức kỹ thuật cơ bản Tài liệu tra cứu phương pháp phân tích mạng điện, nguyên lý hoạt động của máy điện và khí cụ điện

Tài liệu được sử dụng trực tiếp trong các học kỳ đầu của chương trình đào tạo nghề kỹ thuật nhằm thiết lập nền tảng tính toán trước khi người học tiếp cận các môn học chuyên môn như Khí cụ điện, Máy điện, Trang bị điện hoặc Điều khiển tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh hệ Trung cấp và sinh viên hệ Cao đẳng thuộc các ngành kỹ thuật: Điện tử công nghiệp, Kỹ thuật máy lạnh và Điều hòa không khí (KTML&ĐHKK), Cắt gọt kim loại (CGKL), Công nghệ ô tô (CNOT), cùng các kỹ thuật viên cần củng cố lý thuyết giải tích mạch.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức Vật lý đại cương (phần điện học, từ học), các phép toán vectơ, hệ phương trình đại số tuyến tính, lượng giác và các phép tính số phức cơ bản dùng trong biểu diễn dòng điện hình sin.

3. Điểm khác biệt với giáo trình khác?

Giáo trình có tính liên thông Trung cấp - Cao đẳng, tinh giản các chứng minh toán học phức tạp, tập trung vào thuật toán giải mạch từng bước rõ ràng (5 phương pháp giải mạch một chiều cụ thể) và gắn liền với các ví dụ kỹ thuật thực tế (dòng Fu-cô trong công tơ điện, máy biến áp, phanh xe tải).

4. Làm sao để tự học hiệu quả?

Người học nên nắm chắc các định luật cơ bản (Ohm, Kirchhoff, Lenxơ, Fa-ra-đây), đọc kỹ thuật toán từng bước của mỗi phương pháp giải mạch, tự giải lại các bài toán mẫu trong văn bản và đối chiếu kết quả với phần đáp số được cung cấp cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo?

Hệ thống tài liệu bổ trợ tích hợp ngay trong văn bản gồm bảng tra cứu hằng số điện môi các chất ($\varepsilon$), bảng quy đổi hệ đơn vị đo lường SI ($C, V/m, T, A/m, Wb, H$), sơ đồ minh họa quy tắc bàn tay và tập hợp các bài toán có sẵn đáp số cuối chương 1, 2, 3.

Kết luận

Giáo trình Điện Kỹ thuật của tác giả Nguyễn Thanh Tùng (Trường Cao đẳng Nghề Sóc Trăng) là tài liệu đào tạo cơ sở chuẩn mực cho khối nghề kỹ thuật trình độ Trung cấp và Cao đẳng. Giáo trình đã hệ thống hóa toàn diện các nguyên lý từ trường tĩnh điện, cảm ứng điện từ đến phương pháp giải tích mạng mạch điện một chiều, xoay chiều và phi tuyến.

Lộ trình học tập khuyến nghị cho người học là nghiên cứu tuần tự từ lý thuyết trường (Chương 1, 2) nhằm hiểu bản chất vật lý, chuyển tiếp sang kỹ năng giải tích mạch một chiều (Chương 3), mở rộng sang mạch xoay chiều, hệ thống ba pha (Chương 4) và kết thúc bằng mạch phi tuyến (Chương 5). Người học có thể tham khảo thêm các tài liệu về Khí cụ điện, Máy điện và Đo lường điện để hoàn thiện năng lực thực hành chuyên ngành.
