Tổng quan về giáo trình

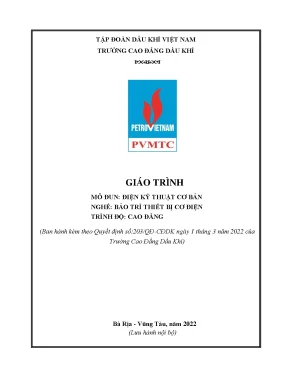

Giáo trình Điện kỹ thuật cơ bản (Mã mô đun: ELEO53012) là tài liệu giảng dạy và học tập chính thức được Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 203/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Về vị trí trong chương trình đào tạo, mô đun này thuộc khối các môn học/mô đun cơ sở ngành (21 tín chỉ) của chương trình đào tạo nghề Bảo trì thiết bị cơ điện ở trình độ Cao đẳng (tổng khối lượng toàn khóa là 80 tín chỉ với 1905 giờ học tập). Mô đun được xếp lịch sau khi người học đã hoàn thành các môn học chung/đại cương.

Thời lượng thực hiện của mô đun là 3 tín chỉ, tương đương 45 giờ học tập (gồm 42 giờ lý thuyết và 3 giờ dành cho kiểm tra định kỳ). Mục tiêu học tập (learning outcomes) của giáo trình hướng tới việc trang bị cho người học các kiến thức nền tảng:

  • Trình bày được bản chất các đại lượng điện, từ trường, tính chất của các phần tử trong mạch điện xoay chiều hình sin và phương pháp giải mạch điện một chiều, xoay chiều.
  • Phân biệt rõ cấu trúc và nguyên lý hoạt động của mạng điện một pha và mạng điện ba pha.
  • Mô tả cấu tạo, nguyên lý làm việc của các loại máy điện phổ biến (máy biến áp, máy điện một chiều, máy điện xoay chiều).
  • Hình thành kỹ năng giải mạch điện cơ bản, tính toán thông số công suất, hệ số công suất, tốc độ quay động cơ và đọc/vẽ sơ đồ điện.

Cấu trúc giáo trình gồm 5 chương được thiết kế tuần tiến: từ trường điện từ, mạch điện một chiều, dòng điện xoay chiều hình sin, mạch điện ba pha đến máy điện. Điểm đặc thù của giáo trình là tính định hướng ứng dụng công nghiệp dầu khí và năng lượng, chuẩn hóa nội dung lý thuyết phục vụ trực tiếp cho công tác vận hành, bảo trì thiết bị trong nhà máy.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được phân bổ thành 5 chương trọng tâm với thời lượng và logic tiếp cận như sau:

  1. Chương 1: Điện từ (5 giờ - 4 giờ lý thuyết, 1 giờ kiểm tra): Trang bị khái niệm từ trường, véc-tơ cảm ứng từ $\vec{B}$, cường độ từ trường $\vec{H}$ với hệ thức $\vec{B} = \mu \vec{H} = \mu_0 \mu_r \vec{H}$, từ thông $\Phi = B S \cos\alpha$. Trình bày định luật cảm ứng điện từ Faraday ($E_c = -\Delta\Phi/\Delta t$), định luật Lentz về chiều dòng điện cảm ứng, hiện tượng tự cảm ($E_{tc}$, $\Phi = L I$, đơn vị Henry), lực điện từ Ampere ($F = BIl\sin\alpha$), lực tương tác giữa hai dây dẫn song song và cấu tạo mạch từ (thân mạch từ, nắp, khe hở không khí, từ thông làm việc $\Phi_{lv}$, từ thông tản $\Phi_t$, từ thông rò $\Phi_r$).
  2. Chương 2: Mạch điện một chiều (8 giờ - 7 giờ lý thuyết, 1 giờ kiểm tra): Khảo sát cấu trúc hình học mạch điện (nhánh, nút, vòng, mắt lưới); các phần tử điện trở $R$, tụ điện $C$ ($i = C \frac{du}{dt}$), cuộn cảm $L$ ($u = L \frac{di}{dt}$); định luật Ohm cho nhánh có nguồn ($U = \sum RI - \sum E$); định luật Joule-Lenz ($Q = R I^2 t$); định luật Kirchhoff 1 ($\sum I = 0$) và Kirchhoff 2 ($\sum E = \sum RI$); các phương pháp phân tích mạch gồm: biến đổi tương đương, phương pháp dòng điện nhánh (hệ $m$ phương trình), phương pháp dòng điện vòng (hệ $m - n + 1$ phương trình) và nguyên lý xếp chồng.
  3. Chương 3: Dòng điện xoay chiều hình sin (10 giờ lý thuyết): Khái quát nguyên lý tạo dòng điện sin, các thông số đặc trưng ($i(t) = I_{max} \sin(\omega t + \psi)$, chu kỳ $T$, tần số $f$, tần số góc $\omega$, góc lệch pha $\varphi$); trị số hiệu dụng ($I = I_{max}/\sqrt{2}$, $U = U_{max}/\sqrt{2}$); phương pháp biểu diễn véc-tơ; khảo sát nhánh thuần trở, thuần cảm ($Z_L = \omega L$), thuần dung ($Z_C = 1/\omega C$), nhánh RLC nối tiếp ($Z = \sqrt{R^2 + (Z_L - Z_C)^2}$), hiện tượng cộng hưởng ($\omega = 1/\sqrt{LC}$); phân loại công suất tác dụng $P = UI\cos\varphi$ (W), công suất phản kháng $Q = UI\sin\varphi$ (VAr), công suất biểu kiến $S = UI$ (VA); định nghĩa hệ số công suất $\cos\varphi$ và bài toán bù công suất phản kháng bằng tụ điện ($C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi)$).
  4. Chương 4: Mạch điện 3 pha (12 giờ - 11 giờ lý thuyết, 1 giờ kiểm tra): Giới thiệu nguyên lý tạo nguồn xoay chiều 3 pha, hệ thống nguồn 3 pha đối xứng; cấu thức nối hình sao (Y) và nối hình tam giác ($\Delta$); mối quan hệ giữa đại lượng dây và đại lượng pha ($U_d, I_d, U_p, I_p$); công thức tính công suất 3 pha và phương pháp giải mạch 3 pha đối xứng.
  5. Chương 5: Máy điện (10 giờ - 9 giờ lý thuyết, 1 giờ kiểm tra): Phân loại máy điện; cấu tạo và nguyên lý hoạt động của máy biến áp; máy điện không đồng bộ (động cơ không đồng bộ 3 pha); máy điện một chiều và máy điện xoay chiều đồng bộ.

Progression logic của giáo trình đi từ hiện tượng vật lý trường điện từ cơ bản, xây dựng các công cụ toán học và định luật giải mạch tĩnh (DC), chuyển sang mạch dao động điều hòa (AC 1 pha và 3 pha), cuối cùng ứng dụng vào cơ cấu biến đổi năng lượng điện - cơ (máy điện).

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Thuyết điện từ Maxwell, hiện tượng cảm ứng điện từ Faraday, định luật cảm ứng Lentz và định luật Ampere về lực từ.
  • Core principles: Hệ thống định luật mạch Kirchhoff (K1, K2), định luật bảo toàn năng lượng Joule-Lenz, quan hệ vi phân/tích phân giữa dòng điện và điện áp trên phần tử $R, L, C$.
  • Essential frameworks: Mô hình hóa mạch điện bằng giản đồ véc-tơ pha; tam giác công suất ($P, Q, S$); cấu trúc mạch từ của khí cụ đóng cắt công nghiệp.

Kỹ năng phát triển

  • Technical skills: Thiết lập hệ phương trình mạch điện; tính toán tổng trở $Z$, dung kháng $Z_C$, cảm kháng $Z_L$; tính toán điện dung tụ bù $C$ để nâng cao hệ số công suất $\cos\varphi$; tính tốc độ quay từ trường và hệ số trượt của máy điện.
  • Analytical skills: Phân tích cấu trúc liên kết mạch (xác định số nút $n$, số nhánh $m$, số mạch vòng độc lập $m - n + 1$); phân tích quan hệ góc lệch pha giữa dòng điện và điện áp trên tải.
  • Practical competencies: Đọc hiểu các đại lượng định mức trên nhãn máy biến áp và động cơ điện ($S_{đm}, U_{đm}, I_{đm}, \cos\varphi$); tính toán các sơ đồ đấu dây tải 3 pha hình sao (Y) và tam giác ($\Delta$).

Phương pháp giảng dạy và học tập

Thành phần Quy định và triển khai trong giáo trình
Phương pháp sư phạm Giảng dạy tích cực: diễn giảng, vấn đáp, dạy học theo vấn đề (problem-based learning), kết hợp thảo luận nhóm và làm việc độc lập.
Cơ sở vật chất Phòng học lý thuyết; trang bị máy tính, máy chiếu, bảng viết; giáo án, giáo trình và phiếu học tập.
Bài tập & Tình huống Hệ thống bài tập tính toán thông số mạch cuối mỗi chương (tính dòng nhánh, điện áp nút, tính $P, Q, S$, bài toán bù tụ).
Kiểm tra thường xuyên 01 điểm kiểm tra: hình thức hỏi miệng, vấn đáp trong giờ học hoặc bài viết ngắn $\le 30$ phút.
Kiểm tra định kỳ 03 bài kiểm tra lý thuyết viết (45–60 phút):
• Bài 1: Chương 1, Chương 2.
• Bài 2: Chương 3, Chương 4.
• Bài 3: Chương 5.
Thi kết thúc môn học Thi trắc nghiệm khách quan trên máy tính, thời gian 45–60 phút.
Hướng dẫn tự học Nghiên cứu giáo trình trước khi lên lớp, hoàn thành phiếu học tập, làm đầy đủ bài tập củng cố, tuân thủ kỷ luật giờ giấc.

Điểm nổi bật và cập nhật

  1. Văn bản hóa chuẩn mực theo khung đào tạo nghề: Giáo trình được biên soạn bởi Ban biên soạn gồm ThS. Nguyễn Thị Lan (Chủ biên) và kỹ sư Nguyễn Xuân Thịnh, nghiệm thu theo Quyết định số 203/QĐ-CĐDK của Trường Cao đẳng Dầu khí (tháng 06/2022). Nội dung bám sát khung đào tạo thực tế của ngành kỹ thuật cơ điện và dầu khí.
  2. Gắn kết trực tiếp với cơ cấu khí cụ điện công nghiệp: Khác với các tài liệu thuần lý thuyết vật lý, giáo trình tích hợp trực tiếp cấu trúc mạch từ vào chương 1 để giải thích nguyên lý làm việc của các thiết bị đóng cắt - bảo vệ công nghiệp như rơle, công-tắc-tơ (contactor), khởi động từ và áptômát.
  3. Giải quyết bài toán kinh tế - kỹ thuật về năng lượng: Chương 3 nhấn mạnh ý nghĩa kinh tế của hệ số công suất $\cos\varphi$, phân tích rõ tổn thất đường dây $\Delta P = I^2 R$ khi $\cos\varphi$ thấp và cung cấp công thức tính dung lượng bộ tụ bù song song để nâng cao hiệu quả vận hành lưới điện.
  4. Tính liên kết hệ thống mô đun: Môn học đóng vai trò chuyển tiếp từ khối kiến thức đại cương sang khối 36 tín chỉ chuyên môn nghề như: Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), An toàn điện (ELET5201), Thực tập điện cơ bản 1 (ELEI53150), Trang bị điện 1 & 2, Bảo trì máy điện (ELEM5415) và Bảo trì mạch điện (ELEM6314).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành đào tạo: Sinh viên trình độ Cao đẳng và học sinh trình độ Trung cấp thuộc các nghề:
    • Bảo trì thiết bị cơ điện.
    • Vận hành nhà máy nhiệt điện.
    • Vận hành thiết bị chế biến dầu khí.
    • Sửa chữa thiết bị chế biến dầu khí.
    • Cắt gọt kim loại.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức chung và đại cương, bao gồm: Tin học (COMP63006), Vẽ kỹ thuật 1 (MECM512003), An toàn vệ sinh lao động (SAEN52001) cùng các kiến thức toán học, vật lý cơ sở.
  • Giảng viên và hình thức sử dụng: Giảng viên sử dụng giáo trình để thiết kế bài giảng lý thuyết theo bài hoặc buổi dạy (45 giờ), xây dựng hệ thống phiếu học tập định hướng và ngân hàng đề thi trắc nghiệm trên máy tính.
  • Tự học và tham khảo: Kỹ thuật viên bảo trì tại các nhà máy công nghiệp có thể sử dụng tài liệu để tra cứu phương pháp tính toán mạch điện DC/AC và kiểm tra thông số máy điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng và Trung cấp các ngành kỹ thuật cơ điện, vận hành thiết bị dầu khí, vận hành nhà máy nhiệt điện và gia công cơ khí.

2. Cần kiến thức nền nào trước khi học môn này?

Người học cần hoàn thành các môn học chung/đại cương, nắm vững kiến thức toán học cơ bản (giải hệ phương trình, lượng giác, số phức/véc-tơ) và kiến thức vật lý đại cương về điện tích, từ trường.

3. Điểm khác biệt của giáo trình này so với các sách lý thuyết mạch thông thường là gì?

Giáo trình lược giản các chứng minh toán học phức tạp, tập trung trực tiếp vào quy tắc tính toán thực dụng, cấu tạo mạch từ khí cụ điện công nghiệp (rơle, contactor, aptomat) và phương pháp giải mạch 1 pha, 3 pha thực tế.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học cần chủ động đọc trước lý thuyết từng chương, làm việc với các phiếu học tập do giảng viên cung cấp, vẽ giản đồ véc-tơ pha cho từng dạng mạch và tự giải toàn bộ hệ thống bài tập củng cố cuối mỗi chương.

5. Có những tài liệu bổ trợ chính thức nào kèm theo giáo trình?

Chương trình môn học chỉ định 2 tài liệu tham khảo cốt lõi:

  1. Đặng Văn Đào, Lê Văn Doanh (1999), Kỹ thuật điện, Nhà xuất bản Giáo dục.
  2. Võ Châu Tuấn (2019), Mạch điện, Trường Cao đẳng Dầu khí.

Kết luận

Giáo trình Điện kỹ thuật cơ bản (ELEO53012) của Trường Cao đẳng Dầu khí đóng vai trò thiết lập nền tảng lý thuyết mạch và máy điện cho khối ngành kỹ thuật cơ điện và công nghiệp dầu khí. Lộ trình học tập được thiết kế mạch lạc từ phân tích định luật điện từ, giải mạch DC/AC đến đánh giá thông số vận hành máy điện. Đây là tài liệu học tập và giảng dạy chuẩn mực, làm tiền đề trực tiếp cho các mô đun thực hành xưởng và bảo trì thiết bị chuyên sâu.
