Tổng quan về giáo trình

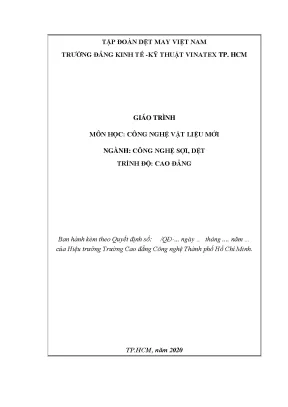

Giáo trình môn học Công nghệ vật liệu mới (Mã học phần: MH27) do Bộ môn Công nghệ Sợi Dệt thuộc Khoa Công nghệ Dệt May – Trường Cao đẳng Kinh tế – Kỹ thuật Vinatex TP. Hồ Chí Minh (Tập đoàn Dệt May Việt Nam) biên soạn và ban hành năm 2020. Trong chương trình đào tạo ngành Công nghệ Sợi, Dệt ở trình độ cao đẳng, tài liệu này đóng vai trò là học phần chuyên ngành kỹ thuật cốt lõi, trang bị các kiến thức nâng cao về nguyên liệu dệt tiên tiến và thiết bị gia công, kiểm định hiện đại.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp hệ thống lý thuyết về cấu tạo, tính chất hóa – lý và phạm vi ứng dụng của các nhóm xơ dệt thế hệ mới; giới thiệu nguyên lý vận hành cùng tính năng kỹ thuật của các dòng thiết bị thí nghiệm kiểm tra xơ, sợi tự động; đồng thời trang bị năng lực nhận diện, vận hành công nghệ sợi dệt hiện đại trong dây chuyền sản xuất thực tế.

Cấu trúc giáo trình được phân bổ thành 2 chương chính: Chương I nghiên cứu về vật liệu dệt mới và hệ thống thiết bị kiểm nghiệm mới; Chương II khảo sát các công nghệ và máy móc kéo sợi, dệt thoi, dệt kim thế hệ mới. Cách tiếp cận của tài liệu mang tính kỹ thuật ứng dụng cao, phân tích trực diện từ cấu trúc vi mô, quy trình gia công chuyển pha phân tử cho đến các thông số vận hành máy móc cụ thể. Điểm đặc sắc của giáo trình là sự tổng hợp các dữ liệu thực nghiệm chuẩn mực công nghiệp (tiêu chuẩn kiểm nghiệm Uster Technologies) kết hợp cùng dữ liệu nghiên cứu khoa học chuyên sâu và chuyển giao công nghệ thực tế từ các tập đoàn chế tạo máy dệt may quốc tế (Truetzschler Group, Murata Machinery).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 2 chương lớn với các chủ đề chuyên sâu:

  • Chương I: Vật liệu dệt mới và các thiết bị kiểm nghiệm mới

    • Xơ cellulose tái sinh và biến tính thế hệ mới: Khảo sát quy trình sản xuất và cấu trúc của xơ HWM Modal (High Wet Modulus Modal biến tính từ viscose), xơ Lyocell/Tencel sản xuất qua quy trình hòa tan trực tiếp bằng dung môi amine oxide bậc 3 ($N\text{-methylmorpholine } N\text{-oxide monohydrate}$ – NMMO, $\text{C}5\text{H}{13}\text{NO}_3$), xơ tre tự nhiên (chế biến cơ – sinh học từ các loài tre Phyllostachys Heterocycla, Phyllostachys Nigra, Phyllostachys Reticulata) và xơ tre nhân tạo (bamboo viscose).
    • Xơ nhân tạo gốc protein và polymer sinh học: Quy trình chế tạo xơ Casein từ protein sữa lỏng (ghép copolyme hóa, kéo sợi), xơ Zein (từ ngô), xơ Arachin (từ đậu phộng); xơ Alginate trích ly từ rong biển họ Laminariae hoặc Macrocystis bằng phương pháp kéo sợi ướt qua bể đông tụ $\text{CaCl}_2$, $\text{HCl}$ và chất làm dẻo.
    • Vật liệu chức năng đặc biệt (High Performance Fibers): Cấu trúc và thông số cơ lý của xơ Aramid (Kevlar 29, Kevlar 49, Nomex, Twaron, Technora), xơ Carbon (tiền chất PAN, Rayon, Mesophase pitch chứa trên 92% khối lượng carbon), xơ thủy tinh (Boron-containing và Boron-free E-glasses), xơ gốm Ceramic (dạng oxide như Alumina/Zirconia và non-oxide như $\text{SiC}$, $\text{Si}_3\text{N}_4$, $\text{BN}$), xơ kháng nhiệt, xơ kháng hóa chất PEEK (Polyetheretherketone), xơ PTFE (Polytetrafluoroethylene), xơ Polyarylate (Vectran), xơ Kynol (nhựa phenol-aldehyde liên kết ngang vô định hình) và xơ siêu mảnh Microfiber (hỗn hợp 80% Polyester và 20% Polyamide).
    • Thiết bị kiểm nghiệm xơ, sợi thế hệ mới (Uster Technologies): Hệ thống kiểm tra xơ tự động gồm Uster Intelligin 2 (kiểm soát máy cán bông cotton ginning), Uster HVI 1000 (phân loại bông quốc tế bằng lược chải fiber comb và đèn xenon flash), dòng máy Uster LVI (LVI 920, 930, 960, 975), Uster AFIS Pro 2 (tối ưu hóa quy trình kéo sợi, đo neps, xơ ngắn, độ chín). Hệ thống kiểm nghiệm sợi gồm Uster Tester 6 (cảm biến điện dung kỹ thuật số, cảm biến OM/OH tốc độ $800\text{ m/phút}$), Uster Tensojet 5 ($400\text{ m/phút}$, $30.000\text{ mẫu/giờ}$), Uster Tensorapid 5 ($50 - 5.000\text{ mm/phút}$), Uster Classimat 5 (phát hiện xơ lạ, polypropylene) và Uster Tester 6 – C800 chuyên dụng cho sợi dệt filament.

  • Chương II: Công nghệ và thiết bị sợi, dệt mới

    • Công nghệ kéo sợi nồi cọc và thiết bị hỗ trợ: Giới thiệu thiết bị hãng Truetzschler gồm máy xé kiện BO-P (bề rộng làm việc $3.500\text{ mm}$, xử lý cùng lúc 6 kiện bông), máy trộn nguyên liệu T-BLEND (trộn theo mô-đun chính xác cho sợi pha PE/CO), máy ghép tự động làm đều TD 10.
    • Công nghệ kéo sợi OE và dệt: Đặc tính máy kéo sợi Rotor RS30 OE; công nghệ dệt thoi với máy dệt Jacquard điện tử (cơ cấu nâng go tạo miệng vải mở); công nghệ dệt kim đan ngang, dệt kim đan dọc và máy warp sợi dọc; công nghệ tự động đổ sợi và cấp búp sợi cho máy đánh ống; công nghệ kéo sợi khí xoáy Vortex 870 của Murata (nguyên lý kéo sợi bằng dòng xoáy khí nén, nối sợi và kiểm soát khuyết tật tự động).

Progression logic (logic tiến trình) của giáo trình đi tuần tự từ cấp độ vi mô của vật liệu (cấu trúc polymer, hình thái cắt ngang, cơ lý tính) sang cấp độ phân tích định lượng (các thiết bị đo lường chuẩn mực của Uster), trước khi tiến đến cấp độ vĩ mô trong công nghiệp (công nghệ gia công, quy trình vận hành thiết bị sợi dệt).

Kiến thức nền tảng được xây dựng

  • Lý thuyết cấu trúc polymer và phản ứng chuyển hóa: Cơ chế xanthate hóa trong môi trường kiềm $\text{NaOH}$ chuyển hóa cellulose I sang alkaline cellulose; cơ chế hòa tan trực tiếp phá vỡ liên kết hydro của dung môi NMMO không qua dẫn xuất trung gian; quá trình đông tụ polymer và phục hồi trạng thái rắn sợi (crystallisation).
  • Nguyên lý cấu tạo vật liệu chịu nhiệt, chịu hóa chất: Cấu trúc liên kết thơm định hướng, cơ chế ổn định nhiệt của liên kết phenol-aldehyde trong xơ Kynol (chịu $2.500^\circ\text{C}$ trong 12 giây), chỉ số oxy tới hạn (LOI = 95 của xơ PTFE), cấu trúc tinh thể đặc sít của xơ gốm non-oxide $\text{SiC}$.
  • Nguyên lý đo lường quang – điện tử và cảm biến số: Cơ chế đo độ không đều bằng cảm biến điện dung, nhận dạng tạp chất/xơ ngoại lai bằng nguồn sáng đa màu sắc, hệ thống phân tích hình ảnh và thuật toán xử lý dữ liệu kiểm nghiệm tự động.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện các chủng loại xơ sinh học, xơ tái sinh và xơ kỹ thuật chức năng đặc biệt; nắm vững các thông số vận hành thiết bị kéo sợi thế hệ mới (BO-P, Vortex 870, RS30 OE).
  • Kỹ năng phân tích (Analytical skills): Phân tích và đối chiếu các biểu đồ cơ lý (độ bền kéo cN/dtex, độ giãn đứt %, độ hồi ẩm %, hệ số ma sát, chỉ số UPF, độ xoắn, độ xù lông); đọc và xử lý báo cáo dữ liệu từ các hệ thống thí nghiệm Uster HVI 1000, Uster AFIS Pro 2, Uster Tester 6.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành, hiệu chỉnh thông số quy trình công nghệ nhằm giảm thiểu tỷ lệ phế liệu và tối ưu hóa chất lượng trong dây chuyền kéo sợi và dệt.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm kỹ thuật kết hợp chặt chẽ giữa lý thuyết hóa – cơ lý dệt may và ứng dụng thực nghiệm công nghiệp. Mỗi nhóm vật liệu hay thiết bị đều được trình bày kèm theo bảng thông số định lượng cụ thể (chẳng hạn bảng thành phần hóa học của các loài tre theo nghiên cứu của PGS.TS. Bùi Mai Hương, bảng đối chiếu cơ lý của Casein so với Len, Tơ tằm, Bông, hoặc bảng đặc tính của xơ Aramid Kevlar 29/49/419, Nomex, Twaron).

Hệ thống bài tập và nghiên cứu tình huống (case studies) được xây dựng dựa trên thực tế sản xuất tại các nhà máy kéo sợi dệt. Điển hình là tình huống phân tích tối ưu hóa sản xuất: ứng dụng hệ thống Uster AFIS Pro 2 trong dây chuyền 300.000 cọc sợi giúp giảm 5% nguyên liệu bông thô sử dụng và tăng năng suất gần 4%.

Giáo trình cung cấp các bài tập thực hành nhận diện cấu trúc cắt ngang của xơ (như mặt cắt không có hiệu ứng vỏ-lõi của Modal, cấu trúc lỗ xốp của Lyocell qua kỹ thuật cryo-fixation), cũng như phân tích các khuyết tật sợi (neps, tạp chất, xơ ngoại lai polypropylene trên Uster Classimat 5).

Phương pháp đánh giá bám sát chuẩn đầu ra thông qua:

  1. Đánh giá lý thuyết về quy trình tổng hợp, biến tính và thông số cơ lý của vật liệu mới.
  2. Đánh giá kỹ năng xử lý tình huống thông qua các câu hỏi thảo luận cuối chương (tiêu biểu như 5 câu hỏi thảo luận Chương I: so sánh tính chất Modal/Lyocell/Tre với Bông; phân biệt Tre tự nhiên và Tre nhân tạo; so sánh Casein với Len và Tơ tằm; phân tích tính năng vượt trội của thiết bị kiểm nghiệm Uster mới).
  3. Đánh giá thực hành trên các thiết bị thí nghiệm kiểm tra xơ sợi và máy sản xuất mô phỏng.

Hướng dẫn tự học khuyến nghị người học kết hợp nghiên cứu giáo trình với việc tra cứu tiêu chuẩn thống kê chất lượng toàn cầu (Uster Statistics) và cẩm nang kỹ thuật của các nhà chế tạo máy móc dệt may chuyên dụng.

Điểm nổi bật và cập nhật

  • Tích hợp các xu hướng vật liệu sinh thái và bền vững: Giáo trình cập nhật chi tiết các công nghệ sản xuất thân thiện với môi trường, nổi bật là quy trình sản xuất xơ Lyocell khép kín thu hồi tới 99% dung môi NMMO; công nghệ sản xuất xơ tre tự nhiên thuần túy cơ – sinh học (không dùng hóa chất) với tính năng tự kháng khuẩn tự nhiên (kháng Staphylococcus aureus 99%) và khả năng phân hủy sinh học hoàn toàn; xơ Alginate tự hủy từ rong biển phục vụ y tế.
  • Hệ thống hóa toàn diện các dòng xơ chức năng kỹ thuật cao (High Performance Fibers): Khảo sát đầy đủ các nhóm vật liệu chịu điều kiện khắc nghiệt ứng dụng trong công nghiệp vũ trụ, phòng hộ và hàng hải như xơ Aramid chịu nhiệt $350^\circ\text{C}$, xơ Carbon kéo từ tiền chất PAN/Pitch có độ bền siêu đẳng, xơ gốm $\text{SiC}$ chịu nhiệt tới $1.100 - 1.400^\circ\text{C}$, xơ Vectran bền hơn thép 5 lần, và xơ Kynol chống cháy không sinh khói độc.
  • Cập nhật hệ thống kiểm soát chất lượng tự động hóa và số hóa: Phản ánh những bước chuyển dịch công nghệ mới nhất của Uster Technologies từ kiểm nghiệm phòng thí nghiệm sang kiểm soát trực tuyến (online/in-line) theo thời gian thực (real-time). Các dòng máy như Uster Intelligin 2 gắn trực tiếp trên máy cán bông, Uster Tester 6 liên kết trung tâm Total Testing Center, cảm biến đo độ xoắn tự động độc lập với người thao tác ở tốc độ $800\text{ m/phút}$.
  • Gắn kết trực tiếp với công nghệ chế tạo máy dệt may đương đại: Giới thiệu công nghệ được công bố tại các hội thảo dệt may quốc tế (tiêu biểu là sự kiện công nghệ của Truetzschler Group tại TP. Hồ Chí Minh năm 2019) và công nghệ kéo sợi khí xoáy Vortex 870 của hãng Murata, mang lại góc nhìn sát thực với dây chuyền nhà máy hiện nay.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Được biên soạn chính khóa cho sinh viên hệ Cao đẳng ngành Công nghệ Sợi, Dệt (hoặc sinh viên ngành Công nghệ Dệt May) tại Trường Cao đẳng Kinh tế – Kỹ thuật Vinatex TP. Hồ Chí Minh cũng như các trường kỹ thuật đào tạo cùng khối ngành.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng gồm Vật liệu dệt, Hóa học dệt, Nguyên lý kéo sợi, Nguyên lý dệt thoi – dệt kim và Thí nghiệm vật liệu dệt.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương và tài liệu chuẩn để thiết kế bài giảng lý thuyết môn học Công nghệ vật liệu mới (MH27), biên soạn ngân hàng câu hỏi kiểm tra, xây dựng hướng dẫn thực hành phân tích xơ sợi và tổ chức tham quan thực tế tại nhà xưởng.
  • Kỹ sư và kỹ thuật viên ngành dệt may: Làm tài liệu tham khảo kỹ thuật trong việc tra cứu thông số cơ lý vật liệu, lựa chọn nguyên liệu pha trộn (sợi pha Casein, Lyocell, Bamboo), cài đặt thông số công nghệ kéo sợi và thiết lập tiêu chuẩn kiểm soát chất lượng trong phòng lab kiểm nghiệm xơ sợi.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được thiết kế chuẩn mực cho sinh viên trình độ cao đẳng, đại học thuộc ngành Công nghệ Sợi, Dệt và Công nghệ Dệt May; đồng thời là tài liệu tra cứu kỹ thuật cho cán bộ quản lý chất lượng (QA/QC), kỹ sư công nghệ tại các nhà máy dệt sợi.

2. Cần trang bị những kiến thức nền tảng nào trước khi tiếp cận giáo trình?
Người học cần nắm vững kiến thức hóa học đại cương, hóa học polymer dệt, cấu tạo cơ bản của các loại xơ dệt tự nhiên/nhân tạo truyền thống và các nguyên lý đo lường cơ bản trong học phần Thí nghiệm vật liệu dệt.

3. Điểm khác biệt căn bản giữa giáo trình này và các tài liệu vật liệu dệt thông thường là gì?
Giáo trình không dừng lại ở các loại xơ truyền thống (bông, len, visco, polyester cơ bản) mà chuyên sâu vào các dòng xơ cải tiến (Modal, Lyocell, Tre), xơ sinh học đặc thù (Casein, Alginate), xơ hiệu năng cao (Aramid, Carbon, Gốm, Vectran, Kynol) đi kèm với hệ thống thiết bị kiểm định số hóa chuyên biệt thế hệ mới của Uster Technologies và thiết bị sợi dệt Truetzschler, Murata.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên bám sát sơ đồ quy trình công nghệ (quy trình NMMO, quy trình tạo xơ Casein, quy trình kéo sợi Vortex), đối chiếu trực tiếp các bảng số liệu cơ lý thực nghiệm trong tài liệu, đồng thời trả lời đầy đủ 5 câu hỏi thảo luận cuối Chương I để củng cố kỹ năng phân tích so sánh.

5. Có những tài liệu nào hỗ trợ bổ trợ cho nội dung giáo trình?
Người học có thể tham khảo thêm các tài liệu chuyên ngành về công nghệ tiền xử lý dệt nhuộm, hệ số chất lượng toàn cầu Uster Statistics, các tài liệu hướng dẫn kỹ thuật của hãng Truetzschler, Uster Technologies AG, Murata Machinery và các công trình nghiên cứu về xơ tre của PGS.TS. Bùi Mai Hương.

Kết luận

Giáo trình Công nghệ vật liệu mới (MH27) của Trường Cao đẳng Kinh tế – Kỹ thuật Vinatex TP. Hồ Chí Minh là một tài liệu học thuật có cấu trúc chặt chẽ, dữ liệu kỹ thuật minh bạch và tính thực tiễn cao. Giáo trình đã hệ thống hóa toàn diện các dòng vật liệu dệt cải tiến và vật liệu kỹ thuật chức năng đặc biệt, gắn liền với các công nghệ kiểm chuẩn chất lượng tiên tiến của Uster Technologies và các giải pháp thiết bị sợi dệt đương đại. Lộ trình tiếp cận kiến thức từ phân tích vi cấu trúc, thông số cơ lý đến làm chủ công nghệ thiết bị giúp người học hình thành năng lực kỹ thuật vững vàng, đáp ứng chuẩn mực vận hành và quản lý chất lượng trong ngành công nghiệp dệt may hiện đại.
