Giáo trình Cơ kỹ thuật (MH 09) – Nghề Vận hành máy thi công mặt đường

Tổng quan về giáo trình (250-300 từ)

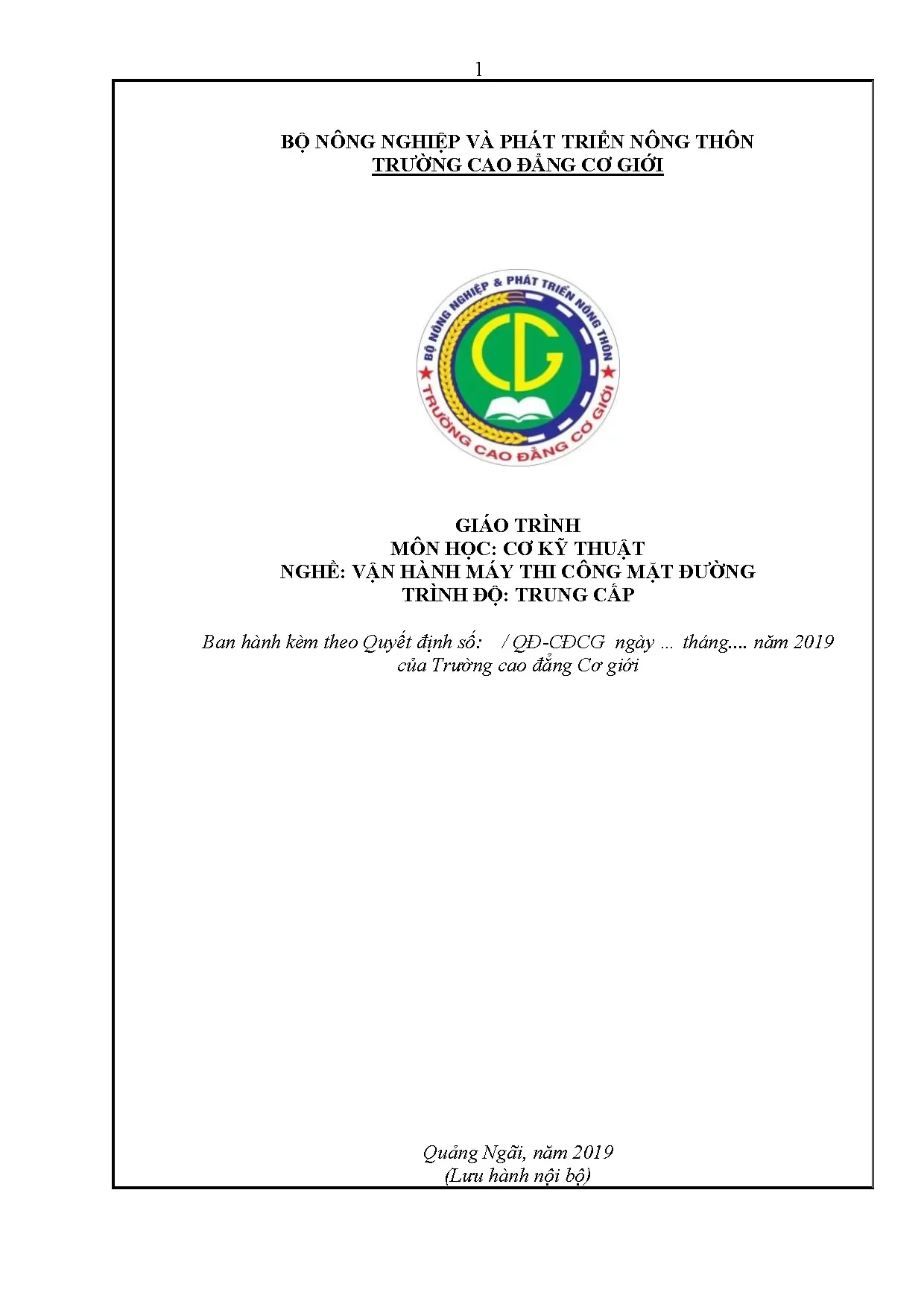

Giáo trình môn học Cơ kỹ thuật (Mã môn học: MH 09) được biên soạn bởi Nguyễn Đình Kiên (Chủ biên), do Trường Cao đẳng Cơ giới (Quảng Ngãi) ban hành theo quyết định đào tạo năm 2019 và hoàn thiện lưu hành nội bộ năm 2022. Tài liệu được thiết kế chuyên biệt cho hệ đào tạo Trung cấp nghề "Vận hành máy thi công mặt đường" thuộc Bộ Nông nghiệp và Phát triển Nông thôn.

Trong chương trình đào tạo khung tổng thể 54 tín chỉ (1.605 giờ), môn học Cơ kỹ thuật giữ vai trò là môn học kỹ thuật cơ sở bắt buộc, có thời lượng đào tạo 03 tín chỉ (tương đương 45 giờ học, bao gồm 35 giờ lý thuyết, 7 giờ thực hành/thảo luận/bài tập và 3 giờ kiểm tra). Môn học được bố trí giảng dạy sau các môn học kỹ thuật cơ sở nền tảng gồm: Vẽ kỹ thuật (MH 07), Điện kỹ thuật (MH 10), và Dung sai và kỹ thuật đo lường trong cơ khí (MH 08).

Mục tiêu học tập của giáo trình được xác lập cụ thể qua ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày các khái niệm cơ bản về cơ học ứng dụng; phương pháp tổng hợp và phân tích hệ lực; phân tích trạng thái chuyển động của vật rắn; cấu tạo, nguyên lý làm việc và phạm vi ứng dụng của các cơ cấu truyền động cơ khí cơ bản.
  • Kỹ năng (B1): Chuyển đổi các khớp, khâu, cơ cấu truyền động thực tế thành sơ đồ truyền động đơn giản; tính toán nội lực, ứng suất và biến dạng cơ bản của vật liệu; sử dụng thành thạo các loại thước đo cơ khí.
  • Năng lực tự chủ và trách nhiệm (C1–C5): Chấp hành nội quy xưởng và phòng học, tổ chức vị trí làm việc khoa học, tuân thủ kỷ luật thời gian học tập và duy trì tinh thần hợp tác nhóm.

Cấu trúc giáo trình gồm 2 chương chính: Chương 1 – Cơ học lý thuyết (18 giờ) và Chương 2 – Truyền động cơ khí (27 giờ), kết hợp lý thuyết giải tích tĩnh học với việc phân tích chi tiết máy thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự theo 2 chương và các chủ đề chuyên môn:

Chương 1: Cơ học lý thuyết (18 giờ)

Chương 2: Truyền động cơ khí (27 giờ)

Progression logic của giáo trình đi từ việc xây dựng công cụ khảo sát lực ở trạng thái tĩnh, chuyển sang nghiên cứu quy luật chuyển động học - động lực học thuần túy, và kết thúc bằng việc ứng dụng các nguyên lý cơ học vào việc phân tích các cơ cấu truyền động thực tế trong máy thi công mặt đường.

Kiến thức nền tảng được xây dựng

  • Hệ thống 5 tiên đề Tĩnh học:

    1. Tiên đề 1 (Hai lực cân bằng/trực đối): $\vec{F}_1 + \vec{F}_2 = \vec{0}$ (cùng đường tác dụng, ngược chiều, cùng cường độ).
    2. Tiên đề 2 (Thêm bớt lực): Tác dụng của hệ lực không đổi khi thêm hoặc bớt một cặp lực cân bằng. Dẫn xuất Định lý 1 về trượt lực trên đường tác dụng đối với vật rắn tuyệt đối.
    3. Tiên đề 3 (Hình bình hành lực): Xác định hợp lực $\vec{R} = \vec{F}_1 + \vec{F}_2$ với độ lớn $R = \sqrt{F_1^2 + F_2^2 + 2F_1F_2\cos\alpha}$.
    4. Tiên đề 4 (Tác dụng và phản tác dụng): Cung cấp cơ sở mở rộng khảo sát từ một vật sang hệ nhiều vật tương tác.
    5. Tiên đề 5 (Hóa rắn): Mở rộng điều kiện cân bằng của vật rắn sang vật biến dạng cân bằng.

  • Khung giải tích và định lý cân bằng:

    • Định lý ba lực phẳng không song song cân bằng (đường tác dụng đồng quy tại một điểm).
    • Phương pháp giải tích xác định hình chiếu của lực lên hai trục $Ox, Oy$: $X = \pm F\cos\alpha$, $Y = \pm F\sin\alpha$.
    • Điều kiện cân bằng tổng quát của hệ lực phẳng đồng quy: $\sum X = 0$, $\sum Y = 0$.
    • Điều kiện cân bằng của hệ lực phẳng song song: $\sum Y = 0$, $\sum m_O(\vec{F}) = 0$.
    • Định lý Varignon: Mô men của hợp lực bằng tổng đại số mô men các lực thành phần $m_O(\vec{R}) = \sum m_O(\vec{F}_i)$.
    • Điều kiện cân bằng ổn định của vật lật: $M_{\text{ổn định}} > M_{\text{lật đổ}}$ (với $M_{\text{lật}} = P \cdot a$, $M_{\text{ôđ}} = Q(a + b)$).

  • Động học và Năng lượng học:

    • Phân tích gia tốc toàn phần: $a = \sqrt{a_t^2 + a_n^2}$, trong đó gia tốc tiếp tuyến $a_t = \frac{dv}{dt}$ và gia tốc pháp tuyến $a_n = \frac{v^2}{R} = R\omega^2$.
    • Công cơ học trên đường thẳng ($A = F \cdot S \cdot \cos\alpha$) và đường cong ($A = M \cdot \varphi$).
    • Công suất truyền động: $N = \frac{A}{t} = F \cdot v = M \cdot \omega = M \cdot \frac{\pi n}{30}$ (đơn vị W, kW, HP với $1\text{ HP} \approx 736\text{ W}$).
    • Hiệu suất cơ học $\eta = \frac{A_{ci}}{A_{tp}} = \frac{N_{ci}}{N_{tp}}$; công thức hiệu suất của dãy $n$ phần tử hoạt động nối tiếp ($\eta = \eta_1 \cdot \eta_2 \dots \eta_n$) và song song.

  • Cấu trúc Cơ cấu và Chi tiết máy:

    • Phân loại chi tiết máy: Công dụng riêng (trục cơ, van, cam) và công dụng chung (lắp ghép: bu lông, đai ốc, đinh tán; truyền động: bánh đai, bánh răng, bánh xích; nối - đỡ: trục, ổ trục).
    • Phép nối động và khớp động: Khớp loại cao (tiếp xúc điểm/đường) và khớp loại thấp (tiếp xúc mặt: khớp trượt, khớp bản lề, khớp cầu, khớp trụ).
    • Cơ cấu và máy: Cơ cấu bốn khâu phẳng, cơ cấu tay quay con trượt; phân loại máy công nghệ, máy năng lượng, máy vận chuyển và máy thông tin.

Kỹ năng phát triển

  • Kỹ năng tính toán giải tích cơ học: Nhận diện và thiết lập sơ đồ phân tích lực cho các dạng liên kết kỹ thuật: liên kết tựa (phản lực pháp tuyến $N$), liên kết dây mềm không dãn (lực căng $T$), gối đỡ bản lề di động ($N$) và gối đỡ bản lề cố định (phân tích thành 2 thành phần $X, Y$).
  • Kỹ năng giải bài toán kỹ thuật ứng dụng: Tính toán phản lực gối đỡ của dầm chịu tải trọng song song, xác định phản lực mặt đường/đường ray tác dụng lên bánh xe cần trục ($m = 4.000\text{ kg}$, vật nâng $m_1 = 1.000\text{ kg}$), giải bài toán hệ thống ròng rọc và dây treo đối xứng.
  • Kỹ năng phân tích cơ cấu truyền động: Đọc và chuyển đổi kết cấu máy thành lược đồ động học; xác định các thông số hình học và tỷ số truyền của bộ truyền đai ($i \le 5$, dải vận tốc $30 - 120\text{ m/s}$), bộ truyền bánh răng và cơ cấu cam.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp giảng dạy và học tập môn Cơ kỹ thuật được quy định chi tiết trong đề cương môn học theo định hướng kết hợp giữa lý thuyết và kỹ năng ứng dụng thực tế:

  • Phương pháp đối với giảng viên:

    • Lý thuyết: Áp dụng phương pháp giảng dạy tích cực bao gồm thuyết trình ngắn, diễn giảng, vấn đáp, dạy học nêu vấn đề và hướng dẫn người học khai thác tài liệu chuyên ngành.
    • Thực hành và bài tập: Phân chia lớp thành các nhóm nhỏ để giải bài tập tính toán tĩnh học và phân tích cơ cấu. Giảng viên trực tiếp thao tác mẫu, hướng dẫn phương pháp và sửa sai tại chỗ cho người học.
    • Phương tiện dạy học: Sử dụng máy chiếu (projector), máy vi tính, bảng, phấn, hệ thống tranh vẽ kỹ thuật, mô hình học cụ và phần mềm mô phỏng cơ cấu truyền động.

  • Hướng dẫn đối với người học:

    • Tự học và nghiên cứu trước bài học: Người học phải chuẩn bị tài liệu, nghiên cứu bài giảng trước khi lên lớp thông qua hệ thống thư viện và tài liệu tham khảo được cung cấp.
    • Thảo luận nhóm: Tổ chức học tập theo nhóm nhỏ từ 2 đến 3 người. Mỗi thành viên chịu trách nhiệm nghiên cứu một phần nội dung được phân công, cùng thảo luận, ghi chép và hoàn thiện báo cáo nhóm.
    • Quy định chuyên cần: Tham dự tối thiểu 70% tổng thời lượng môn học. Người học vắng trên 30% thời lượng bắt buộc phải học lại môn học.

  • Quy trình và phương pháp đánh giá: Áp dụng theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ trưởng Bộ Lao động – Thương binh và Xã hội:

Hạng mục đánh giá Trọng số Hình thức kiểm tra Thời điểm & Chuẩn đầu ra
Kiểm tra thường xuyên (Hệ số 1) \multirow{2}{*}{40%} Viết / Tự luận / Trắc nghiệm / Báo cáo / Vấn đáp Sau 10 giờ học (Đánh giá CĐR: A1, C1, C2)
Kiểm tra định kỳ (Hệ số 2) Viết và thực hành (Tự luận / Trắc nghiệm / Thực hành) Sau 20 giờ học (Đánh giá CĐR: A2, B1, C1, C2)
Thi kết thúc môn học 60% Vấn đáp và thực hành trên mô hình cơ cấu Sau 45 giờ học (Đánh giá toàn diện: A1-A3, B1-B3, C1-C3)

Điểm tổng kết môn học được chấm theo thang điểm 10, làm tròn đến một chữ số thập phân, sau đó quy đổi sang điểm chữ và điểm số theo thang điểm 4 theo quy định đào tạo tín chỉ.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Cơ kỹ thuật của Trường Cao đẳng Cơ giới có những đặc trưng biên soạn chuyên biệt, gắn liền với chương trình đào tạo nghề kỹ thuật:

  • Tính tích hợp và cô đọng: Nội dung giáo trình được chọn lọc trực tiếp từ hai phân môn lớn là Cơ học lý thuyết và Chi tiết máy. Thay vì dàn trải các bài toán giải tích không gian phức tạp, tài liệu tập trung giải quyết triệt để các bài toán phẳng, bài toán cân bằng liên kết và phân tích các bộ truyền cơ khí điển hình.
  • Gắn kết trực tiếp với thiết bị thi công mặt đường: Các ví dụ và bài tập mẫu trong giáo trình được xây dựng trên các kết cấu thực tế của máy công trình, chẳng hạn như bài toán xác định áp lực lên ray của xe cần trục (với thông số tải trọng $4.000\text{ kg}$ và vật nâng $1.000\text{ kg}$), bài toán phân tích lực căng dây cáp derrick, cơ cấu tay quay con trượt và hệ thống gối đỡ dầm chịu lực.
  • Cung cấp định lượng tham số kỹ thuật công nghiệp: Tại Chương 2, giáo trình cập nhật các thông số vận hành thực tế của cơ cấu truyền động ma sát (đai truyền): công suất truyền tải lên tới 2.000 HP, dải vận tốc chuyển động của đai từ mức trung bình ($30\text{ m/s}$), tốc độ cao ($50 - 60\text{ m/s}$) đến siêu cao ($100 - 120\text{ m/s}$), cùng giới hạn tỷ số truyền ($i \le 5$ đối với truyền động thông thường và $i \ge 10$ khi tích hợp thiết bị căng đai).
  • Hệ thống hóa trên nền tảng tài liệu kinh điển: Giáo trình kế thừa và trích dẫn các tài liệu tham khảo chính thống trong đào tạo cơ khí tại Việt Nam:
    1. Nguyễn Khắc Đạm, Cơ kỹ thuật, NXB Giáo dục, 1992.
    2. Đỗ Sanh (chủ biên), Nguyễn Văn Vượng, Cơ kỹ thuật, NXB Giáo dục, 2003.
    3. Đỗ Sanh (chủ biên), Nguyễn Văn Vượng, Cơ học ứng dụng, NXB Khoa học kỹ thuật, 2001.
    4. Bùi Trọng Lưu, Sức bền vật liệu, NXB Đại học và Trung học chuyên nghiệp Hà Nội, 1993.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được phân loại đối tượng sử dụng và phạm vi ứng dụng theo quy định đào tạo nghề:

  • Người học chuyên ngành: Học sinh, sinh viên theo học hệ Trung cấp nghề "Vận hành máy thi công mặt đường". Đây là tài liệu học tập bắt buộc cho môn học MH 09, cung cấp nền tảng vật lý - cơ học để sinh viên tiếp thu các mô đun chuyên môn thực hành sau đó như: Bảo dưỡng máy thi công mặt đường (MĐ 14), Vận hành máy san (MĐ 16), Vận hành máy lu (MĐ 17), Vận hành máy rải (MĐ 18), Vận hành máy xúc (MĐ 19), Vận hành máy ủi (MĐ 20) và Vận hành máy xúc lật (MĐ 21).
  • Điều kiện tiên quyết đối với người học: Sinh viên cần hoàn thành các môn học kỹ thuật cơ sở trước đó gồm Vẽ kỹ thuật (MH 07), Điện kỹ thuật (MH 10), và Dung sai và kỹ thuật đo lường trong cơ khí (MH 08); có kỹ năng đọc bản vẽ cơ khí, nắm rõ quy ước mặt phẳng chiếu và tỷ lệ hình học.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ pháp lý và học thuật để xây dựng đề cương chi tiết, bài giảng tích hợp, lập kế hoạch phân bổ 45 giờ giảng dạy và biên soạn ngân hàng đề thi vấn đáp/thực hành theo chuẩn đầu ra.
  • Tài liệu tham khảo mở rộng: Phù hợp cho kỹ thuật viên, thợ vận hành máy thi công mặt đường tại các công trường xây dựng công trình giao thông cần tài liệu tra cứu về tính toán phân bố tải trọng, nguyên lý ăn khớp bánh răng, bộ truyền đai và bảo dưỡng liên kết cơ khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho học sinh, sinh viên theo học trình độ Trung cấp nghề Vận hành máy thi công mặt đường tại Trường Cao đẳng Cơ giới và các cơ sở giáo dục nghề nghiệp có mã ngành đào tạo tương đương.

2. Cần kiến thức nền nào để học môn Cơ kỹ thuật (MH 09)?

Người học cần hoàn thành các môn học tiên quyết bao gồm: Vẽ kỹ thuật (MH 07), Điện kỹ thuật (MH 10), và Dung sai và kỹ thuật đo lường trong cơ khí (MH 08). Người học cần nắm chắc các quy ước biểu diễn bản vẽ kỹ thuật, phép chiếu hình học và các đơn vị đo lường cơ khí cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu Cơ học lý thuyết tổng quát?

Giáo trình không đi sâu vào các bài toán lý thuyết giải tích không gian thuần túy mà tích hợp trực tiếp kiến thức Tĩnh học phẳng, Động học chất điểm/vật rắn với các cơ cấu truyền động cơ khí thực tế (đai truyền, bánh răng, cơ cấu cam, tay quay con trượt) phục vụ trực tiếp công tác vận hành máy công trình.

4. Làm sao để tự học và đạt kết quả đánh giá tốt môn học này?

Sinh viên cần nghiên cứu bài học trước khi lên lớp, tham gia thảo luận nhóm 2-3 người, thực hiện đầy đủ 6 bài tập tự luận ôn tập cuối Chương 1 và tham gia tối thiểu 70% thời lượng học tập trên lớp để đủ điều kiện dự thi kết thúc môn.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Người học có thể tham khảo các giáo trình cơ sở được trích dẫn trong đề cương gồm: Cơ kỹ thuật (Nguyễn Khắc Đạm, NXB Giáo dục, 1992; Đỗ Sanh, NXB Giáo dục, 2003), Cơ học ứng dụng (Đỗ Sanh, NXB KH&KT, 2001) và Sức bền vật liệu (Bùi Trọng Lưu, NXB ĐH&THCN Hà Nội, 1993).

Kết luận (150 từ)

Giáo trình Cơ kỹ thuật (Mã môn học: MH 09) do Trường Cao đẳng Cơ giới ban hành là tài liệu học thuật cơ sở cốt lõi, cung cấp hệ thống kiến thức tĩnh học phẳng, động học vật rắn và các cơ cấu truyền động cơ khí cơ bản cho nghề Vận hành máy thi công mặt đường.

Lộ trình học tập đề xuất:

  1. Tiếp cận 5 tiên đề tĩnh học và phương pháp giải tích phẳng tại Chương 1.
  2. Thực hành tính toán lực liên kết, mô men, điều kiện cân bằng đòn và ổn định vật lật.
  3. Nghiên cứu quy luật chuyển động, công suất và hiệu suất cơ học.
  4. Phân tích cấu tạo và thông số kỹ thuật của các bộ truyền đai, bánh răng, cam tại Chương 2.

Việc hoàn thành môn học MH 09 tạo điều kiện tiên quyết bắt buộc để người học bước vào các mô đun kỹ thuật chuyên ngành từ MĐ 14 đến MĐ 23 trong chương trình đào tạo nghề trung cấp.
