ĐÁNH GIÁ VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH CƠ KỸ THUẬT (MÃ MÔN HỌC: MH11)

Tổng quan về giáo trình

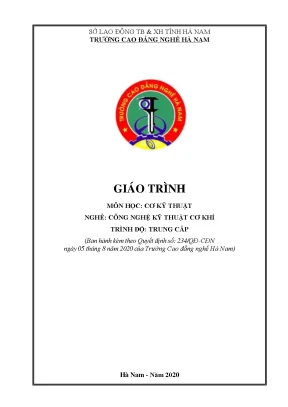

Giáo trình môn học Cơ kỹ thuật (Mã môn học: MH11) do tác giả Đào Văn Hiệp làm Chủ biên, được Trường Cao đẳng nghề Hà Nam ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020. Trong cấu trúc chương trình đào tạo nghề Công nghệ kỹ thuật cơ khí trình độ Trung cấp, môn học được xếp vào khối kiến thức lý thuyết cơ sở bắt buộc và được bố trí giảng dạy trước các mô đun chuyên ngành kỹ thuật.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống kiến thức toàn diện về cơ học vật rắn tuyệt đối, vật rắn biến dạng tuyến tính và nguyên lý cấu tạo của các cơ cấu truyền động cơ học. Sau khi hoàn thành học phần, người học có khả năng:

  • Trình bày chính xác các khái niệm, tiên đề tĩnh học và quy luật biến dạng cơ bản.
  • Giải quyết độc lập các bài toán cân bằng tĩnh học của hệ lực phẳng và hệ lực phẳng song song.
  • Tính toán điều kiện bền cho các chi tiết thanh chịu kéo - nén đúng tâm, cắt, dập, xoắn thuần túy và uốn phẳng.
  • Xác định tỷ số truyền và phân tích động học các bộ truyền chuyển động bánh răng, đai truyền cùng các cơ cấu bốn khâu, tay quay con trượt.
  • Phát triển năng lực làm việc độc lập, làm việc nhóm, quản lý và giám sát kỹ thuật tại hiện trường sản xuất.

Cấu trúc giáo trình gồm 3 chương logic: Chương 1 - Tĩnh học (MH 11-01), Chương 2 - Các trường hợp chịu lực của vật rắn (MH 11-02), và Chương 3 - Các cơ cấu và bộ phận máy điển hình (MH 11-03). Điểm đặc sắc của tài liệu nằm ở phương pháp tích hợp 3 phân môn lớn (Cơ học lý thuyết, Sức bền vật liệu, Chi tiết máy) vào một thể thống nhất, cô đọng, loại bỏ các chứng minh toán học thuần túy phức tạp để tập trung vào các công thức tính toán và thông số kỹ thuật thực tiễn.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 3 cụm chủ đề lớn tương ứng với 3 chương chuyên biệt:

  • Chương 1: Tĩnh học (MH 11-01): Khảo sát trạng thái cân bằng của vật rắn tuyệt đối. Nội dung bao gồm 6 tiên đề tĩnh học cơ bản; phân loại các dạng liên kết và phản lực liên kết đặc trưng (liên kết tựa $N$, liên kết mềm $T$, liên kết thanh $S$, liên kết bản lề di động/cố định, liên kết ngàm có phản lực và mômen); quy tắc hợp lực hệ phẳng đồng quy bằng phương pháp hình bình hành, tam giác lực, đa giác lực và phương pháp hình chiếu giải tích ($\sum F_{ix} = 0, \sum F_{iy} = 0$); định lý 3 lực đồng quy; lý thuyết ngẫu lực và điều kiện cân bằng ngẫu lực ($\sum m_i = 0$); phương pháp thu gọn hệ lực phẳng bất kỳ về tâm thành véctơ chính $R$ và mômen chính $M_O$; hệ 3 phương trình cân bằng tổng quát ($\sum F_{ix} = 0, \sum F_{iy} = 0, \sum m_O(F_i) = 0$); hiện tượng ma sát trượt (thí nghiệm Culông, $F_{max} = f \cdot N$) và ma sát lăn ($m_{max} = k \cdot N$).

  • Chương 2: Các trường hợp chịu lực của vật rắn (MH 11-02): Nghiên cứu các hình thức biến dạng của vật rắn thực thông qua phương pháp mặt cắt để xác định nội lực (lực dọc $N$, lực cắt $Q$, mômen uốn $M_u$, mômen xoắn $M_x$). Chương này thiết lập công thức tính và kiểm tra điều kiện bền cho 5 trạng thái chịu lực cơ bản:

    1. Kéo - nén đúng tâm: Ứng suất pháp $\sigma_{k,n} = \pm \frac{N}{F}$, quy ước dấu và cách dựng biểu đồ nội lực dọc $N_z$.
    2. Cắt: Ứng suất tiếp $\tau_c = \frac{P}{F_c}$, biến dạng trượt và định luật Húc cho cắt ($\tau_c = \gamma \cdot G$).
    3. Dập: Ứng suất dập $\sigma_d = \frac{P}{F_d}$ tại các mặt tiếp xúc nén cục bộ của mối ghép.
    4. Xoắn thuần túy: Biểu đồ mômen xoắn $M_x$, mômen quán tính độc cực $J_0$ ($m^4$), mômen chống xoắn $W_0$ ($m^3$), ứng suất tiếp $\tau_{max} = \frac{M_x}{W_0}$.
    5. Uốn phẳng dầm: Phân tích thớ co, thớ dãn, lớp trung hòa và trục trung hòa; thiết lập công thức ứng suất uốn $\sigma_u = \frac{M_u \cdot y}{J_x}$, mômen chống uốn $W_x = \frac{J_x}{y_{max}}$, quy trình dựng biểu đồ $Q(x)$ và $M(x)$ để xác định mặt cắt nguy hiểm.

  • Chương 3: Các cơ cấu và bộ phận máy điển hình (MH 11-03): Trình bày nguyên lý cấu tạo và động học của các cơ cấu cơ khí:

    • Cơ cấu bốn khâu bản lề phẳng: Điều kiện chiều dài khâu để tạo thành cơ cấu tay quay - cần lắc, tay quay - tay quay, cần lắc - cần lắc; phân tích vị trí biên gần/xa, góc đi/về và điểm chết.
    • Cơ cấu cu-lít và tay quay con trượt: Biến đổi chuyển động quay thành chuyển động lắc hoặc tịnh tiến qua lại.
    • Cơ cấu truyền động bánh răng: Bánh răng trụ, bánh răng côn, tỷ số truyền $i$, đặc tính vật liệu (bề mặt cứng chống mài mòn, lõi dẻo chống va đập).
    • Cơ cấu truyền động đai: Đai dẹt, đai thang, đai tròn, đai hình lược, đai răng; nguyên lý truyền động ma sát, biện pháp căng đai và giới hạn vận tốc, công suất.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập 3 nhóm kiến thức nền tảng mang tính quy chuẩn:

  • Lý thuyết cơ học vật rắn tuyệt đối: Hệ tiên đề tĩnh học, quy tắc giải phóng liên kết, định lý dời lực và điều kiện cân bằng giải tích của các hệ lực trong không gian phẳng.
  • Lý thuyết biến dạng đàn hồi tuyến tính: Phương pháp mặt cắt biến thiên, định luật Húc cho biến dạng dọc ($\epsilon = \sigma / E$) và biến dạng trượt ($\tau = \gamma \cdot G$), khái niệm ứng suất pháp ($\sigma$), ứng suất tiếp ($\tau$) và ứng suất cho phép ($[\sigma], [\tau]$).
  • Nguyên lý máy và động học truyền động: Khái niệm khâu, khớp, bậc tự do, tỷ số truyền tốc độ góc $i$, hiện tượng trượt hình học và ma sát công tác trong bộ truyền động cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập phương trình cân bằng tĩnh học; tính toán diện tích mặt cắt yêu cầu chống cắt ($F_c \ge P / [\tau_c]$) và chống dập ($F_d \ge P / [\sigma_d]$); xác định đường kính trục chịu xoắn ($W_0$) và chọn kích thước mặt cắt dầm chịu uốn ($W_x \ge M_{u(max)} / [\sigma]$); tính tỷ số truyền động cho các hệ bánh răng và bộ truyền đai.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ giải phóng liên kết của kết cấu kỹ thuật; vẽ và đọc biểu đồ nội lực lực dọc $N_z$, lực cắt $Q(x)$, mômen uốn $M(x)$; phân tích vị trí mặt cắt nguy hiểm và điểm chết của cơ cấu máy.
  • Năng lực thực tiễn (Practical competencies): Lựa chọn hình dạng mặt cắt hợp lý để tối ưu hóa vật liệu xa trục trung hòa; nhận diện và xử lý sự cố trượt đai, hao mòn răng; đánh giá an toàn cơ học cho mối ghép đinh tán và bu lông trong điều kiện sản xuất.

Phương pháp giảng dạy và học tập

Giáo trình Cơ kỹ thuật xây dựng phương pháp tiếp cận sư phạm đi từ quan sát trực quan hiện tượng vật lý đến mô hình hóa toán học giải tích và ứng dụng tính toán kỹ thuật:

  1. Phương pháp sư phạm (Pedagogical approach): Kết hợp thuyết trình lý thuyết với phương pháp quy nạp qua mô hình thực nghiệm (như thí nghiệm Culông về ma sát trượt, thí nghiệm con lăn về ma sát lăn, quan sát mạng lưới biến dạng trên bề mặt dầm chịu uốn).
  2. Bài tập và tình huống kỹ thuật (Case studies): Tích hợp các bài toán định lượng gắn liền với thiết kế kết cấu cơ khí thực tế, bao gồm:
    • Bài toán cân bằng kết cấu giá treo tam giác $ABC$ chịu tải $200\text{ kg}$.
    • Bài toán dầm côngxon và dầm tựa 2 đầu chịu tải trọng phân bố $q = 5\text{ kN/m}$ và $q = 20\text{ kN/m}$.
    • Tính toán kiểm tra bền cắt và dập của mối ghép đinh tán liên kết 2 tấm thép dày $8\text{ mm}$ và $10\text{ mm}$ dưới tải trọng $P = 5\text{ kN}$.
    • Tính toán đường kính trục truyền mômen xoắn $M_x = 300\text{ Nm}$ với $[\tau_x] = 20\text{ MN/m}^2$.
    • Kiểm tra bền dầm thép vuông ($10 \times 10\text{ cm}$) chịu lực tập trung $P = 53{,}3\text{ kN}$ và dầm gỗ chữ nhật ($b = 2/3h$) chịu uốn với $q = 60\text{ kN/m}$.
  3. Hình thức kiểm tra đánh giá (Assessment methods): Sử dụng hệ thống câu hỏi lý thuyết và bài tập giải tích cuối mỗi chương nhằm đánh giá khả năng vận dụng công thức tính toán, kỹ năng dựng biểu đồ nội lực và giải quyết bài toán kiểm tra độ bền theo tiêu chuẩn kỹ thuật.
  4. Hướng dẫn tự học (Self-study guidelines): Người học cần thực hiện tuần tự theo quy trình: Đọc hiểu các định nghĩa và tiên đề $\rightarrow$ Vẽ sơ đồ phân tích lực (giải phóng liên kết) $\rightarrow$ Thiết lập các phương trình hình chiếu và mômen $\rightarrow$ Ứng dụng phương pháp mặt cắt để tính nội lực và vẽ biểu đồ $\rightarrow$ Đối chiếu kết quả với các điều kiện bền cho phép.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật cập nhật theo chương trình đào tạo nghề năm 2020 của Trường Cao đẳng nghề Hà Nam:

  • Tinh giản lý thuyết hàn lâm: Cắt giảm các chứng minh vi phân phức tạp, tập trung trình bày trực tiếp các công thức tính toán thực hành cho các dạng chịu lực cơ bản (kéo, nén, cắt, dập, xoắn, uốn) phù hợp với trình độ Trung cấp kỹ thuật.
  • Tích hợp ứng dụng công nghiệp thực tế: Nội dung chương 3 liên kết trực tiếp với các thiết bị công nghiệp:
    • Ứng dụng cơ cấu bốn khâu bản lề trong máy may, máy tuốt lúa, máy cấy, cần gạt nước ô tô, cơ cấu bình hành đầu máy xe lửa.
    • Ứng dụng cơ cấu cu-lít trong đầu máy bào ngang.
    • Ứng dụng cơ cấu tay quay con trượt trong động cơ đốt trong (chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay của trục khuỷu) và máy búa hơi rèn dập.
  • Cung cấp dải thông số kỹ thuật công nghiệp chuẩn mực:
    • Bộ truyền bánh răng: Hoạt động với dải công suất rộng từ $0{,}1\text{ kW}$ đến $100\text{ MW}$, vận tốc vòng đạt tới $140\text{ m/s}$, yêu cầu vật liệu bề mặt cứng chống mài mòn kết hợp lõi dẻo chống va đập.
    • Bộ truyền đai: Công suất truyền dẫn đạt đến $2000\text{ HP}$; vận tốc đai phân cấp rõ ràng: truyền động trung bình ($30\text{ m/s}$), tốc độ cao ($50 - 60\text{ m/s}$) và siêu cao ($100 - 120\text{ m/s}$); tỷ số truyền $i \le 5$ (và đạt $i \ge 10$ khi trang bị cơ cấu căng đai).

Đối tượng sử dụng giáo trình

Đối tượng Mục đích & Phương thức sử dụng Yêu cầu chuẩn bị
Sinh viên Trung cấp / Cao đẳng nghề Học phần bắt buộc thuộc ngành Công nghệ kỹ thuật cơ khí, Cơ khí chế tạo, Cắt gọt kim loại, Vận hành và sửa chữa thiết bị. Kiến thức Toán học (hình học phẳng, lượng giác, đại số giải tích) và Vật lý (cơ học chất điểm, véc-tơ lực).
Giảng viên chuyên ngành Làm giáo trình chuẩn hóa để xây dựng đề cương chi tiết, bài giảng lý thuyết, ngân hàng câu hỏi kiểm tra và hướng dẫn bài tập kỹ thuật môn MH11. Đảm bảo khung chương trình 3 chương theo Quyết định số 234/QĐ-CĐN.
Kỹ thuật viên & Tự học Tài liệu tra cứu nhanh các công thức tính bền, phương pháp vẽ biểu đồ nội lực dầm, tính tỷ số truyền bộ truyền động trong xưởng gia công cơ khí. Nắm vững kỹ năng đọc bản vẽ cơ khí và các khái niệm cơ sở về tải trọng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học viên, sinh viên trình độ Trung cấp và Cao đẳng ngành Công nghệ kỹ thuật cơ khí, đồng thời là tài liệu tham khảo cho kỹ thuật viên cơ khí cần củng cố phương pháp tính toán cơ học cơ sở.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức toán học phổ thông (hàm số lượng giác $\sin, \cos, \tan$, phép chiếu véc-tơ, giải hệ phương trình đại số bậc nhất) và kiến thức vật lý cơ học cơ bản về lực, hợp lực và chuyển động.

3. Điểm khác biệt của giáo trình này so với các tài liệu Cơ học lý thuyết thuần túy?

Giáo trình tích hợp liên hoàn 3 phân môn: Tĩnh học vật rắn, Sức bền vật liệu và Chi tiết máy trong cùng một cấu trúc 3 chương ngắn gọn. Sách không đi sâu vào chứng minh toán học phức tạp mà tập trung vào phương pháp xác định nội lực, kiểm tra điều kiện bền ($[\sigma], [\tau]$) và phân tích các cơ cấu máy ứng dụng thực tế.

4. Làm sao để tự học và làm bài tập hiệu quả?

Người học cần rèn luyện kỹ năng giải phóng liên kết và đặt đúng chiều phản lực; áp dụng chính xác phương pháp mặt cắt để tính các thành phần $N, Q, M_u, M_x$; tuân thủ quy tắc lập biểu đồ nội lực phân đoạn và thực hành giải toàn bộ các bài toán mẫu ở cuối Chương 1 và Chương 2.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp các ví dụ tính toán mẫu có lời giải chi tiết (bài toán tính phản lực dầm, kiểm tra bền đinh tán ghép tấm, tính trục xoắn, chọn mặt cắt dầm gỗ/thép), hệ thống bảng tra cứu mômen quán tính ($J_x, J_0$), mômen chống uốn/chống xoắn ($W_x, W_0$) cho các dạng mặt cắt tròn, chữ nhật và bảng phân loại các dạng đai truyền dẫn.

Kết luận

Giáo trình Cơ kỹ thuật (Mã môn học: MH11) do Trường Cao đẳng nghề Hà Nam ban hành là tài liệu học thuật cơ sở, cung cấp hệ thống kiến thức nền tảng về tĩnh học cân bằng, lý thuyết sức bền vật liệu và nguyên lý động học của các cơ cấu cơ khí điển hình.

Lộ trình học tập khuyến nghị được cấu trúc tuần tự theo 3 giai đoạn:

  1. Nắm vững phương pháp giải phóng liên kết và điều kiện cân bằng hệ lực phẳng tại Chương 1.
  2. Làm chủ phương pháp mặt cắt, kỹ thuật vẽ biểu đồ nội lực và các công thức tính bền cho thanh chịu kéo, nén, cắt, dập, xoắn, uốn tại Chương 2.
  3. Vận dụng kiến thức cơ cấu để tính toán tỷ số truyền, công suất và phân tích chuyển động của các bộ phận máy tại Chương 3.

Người học có thể kết hợp giáo trình với các tài liệu tham khảo chuyên sâu về Sức bền vật liệu, Nguyên lý máy và Chi tiết máy để mở rộng năng lực tính toán và thiết kế cơ khí.
