Tổng quan về giáo trình

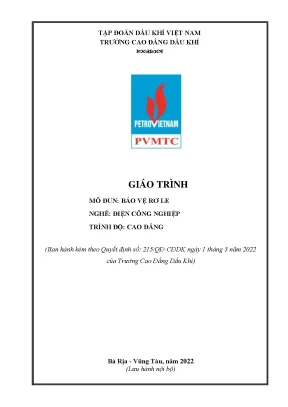

Giáo trình Mô đun: Bảo vệ Rơ le (Mã mô đun: ELEI6317) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng, được ban hành kèm theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam, địa bàn Bà Rịa – Vũng Tàu). Giáo trình do nhóm giảng viên Khoa Điện biên soạn, bao gồm ThS. Nguyễn Lê Cương (Chủ biên) cùng các tác giả Lê Thị Thu Hường và Nguyễn Xuân Thịnh.

Trong khung chương trình đào tạo nghề Điện công nghiệp (tổng dung lượng 2.220 giờ, 93 tín chỉ), mô đun Bảo vệ Rơ le được xếp vào nhóm các mô đun chuyên môn nghề tự chọn (II.2), tích lũy 3 tín chỉ với tổng thời lượng 75 giờ (gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm và 3 giờ kiểm tra). Mô đun được giảng dạy sau khi người học đã hoàn thành các môn học cơ sở như Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Máy điện (ELEI56135) và Cung cấp điện (ELEI6509).

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho học viên hệ thống lý thuyết về các sơ đồ bảo vệ cho máy phát điện, máy biến áp, động cơ điện, thanh cái và đường dây truyền tải; rèn luyện năng lực thực hành kết nối mạch nhị thứ, cài đặt thông số bảo vệ trên rơ le kỹ thuật số đa chức năng, sử dụng các thiết bị tạo dòng/áp để thử nghiệm rơ le, cũng như truy xuất dữ liệu lưu trữ để chẩn đoán sự cố trong hệ thống điện.

Cấu trúc giáo trình được thiết kế theo hướng module hóa tích hợp, kết hợp giữa lý thuyết nguyên lý và thực hành thao tác trên các thiết bị rơ le công nghiệp thực tế. Điểm đặc thù của tài liệu là sự cân đối giữa kiến thức bảo vệ rơ le kinh điển (nguyên lý quá dòng, so lệch, khoảng cách) với công nghệ rơ le số hiện đại và quy trình kiểm định thiết bị bằng các hợp bộ thí nghiệm tiên tiến.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 7 bài học logic với tiến trình từ khái quát hệ thống, phân tích nguyên lý đến kỹ năng thực hành cài đặt và thí nghiệm chuyên sâu:

  • Bài 1: Những giới thiệu chung về hệ thống bảo vệ Rơ le (2 giờ lý thuyết): Giới thiệu chức năng, nhiệm vụ của bảo vệ rơ le trong hệ thống điện; phân tích 5 yêu cầu kỹ thuật cơ bản (độ tin cậy, tính chọn lọc, tác động nhanh, độ nhạy và tính kinh tế); cấu trúc phần cứng hệ thống bảo vệ (khâu đo lường BI/BU, phân tích logic, khâu thực hiện và nguồn thao tác); hệ thống ký hiệu tiếp điểm và bảng mã số chức năng rơ le theo tiêu chuẩn ANSI/IEEE C37.2 và IEC.
  • Bài 2: Các sơ đồ nguyên lý bảo vệ Rơ le (10 giờ: 2 lý thuyết, 7 thực hành, 1 kiểm tra): Phân tích cơ sở tính toán và sơ đồ nguyên lý của các phương thức bảo vệ chính: bảo vệ quá dòng cắt nhanh (50), quá dòng có thời gian (51) với đặc tính độc lập và phụ thuộc (IDMT); bảo vệ quá dòng có hướng (67); bảo vệ so lệch dòng điện dọc (87G, 87T), so lệch ngang, so lệch có hãm; bảo vệ khoảng cách (21) và bảo vệ chống chạm đất stator/rotor (64G, 64R).
  • Bài 3: Rơ le số đa chức năng (9 giờ: 2 lý thuyết, 7 thực hành): Cung cấp kiến thức về cấu trúc phần cứng vi xử lý của rơ le số, khối chuyển đổi tín hiệu tương tự sang số (A/D), khối logic lập trình mềm, giao tiếp truyền thông và chức năng tự giám sát, ghi nhận dữ liệu sự cố (Fault/Event recorder).
  • Bài 4: Hợp bộ thí nghiệm rơ le (10 giờ: 1 lý thuyết, 9 thực hành): Giới thiệu nguyên lý vận hành và kỹ thuật sử dụng các thiết bị thử nghiệm chuyên dụng gồm hợp bộ thử nghiệm tự động CMC 256 (Omicron), thiết bị đo điện trở cách điện MIT520 và thiết bị đo điện trở tiếp xúc DRLO600 (Megger).
  • Bài 5: Kết nối, cài đặt Rơle bảo vệ quá dòng (18 giờ: 3 lý thuyết, 14 thực hành, 1 kiểm tra): Hướng dẫn kỹ thuật đấu nối nhị thứ, thiết lập các giá trị dòng khởi động ($I_{kđ}$), thời gian trễ, chọn đường đặc tuyến thời gian phụ thuộc theo tiêu chuẩn IEC trên rơ le số quá dòng Mikro MK233A; tiến hành thử nghiệm ngưỡng tác động và thời gian tác động.
  • Bài 6: Kết nối, cài đặt Rơle bảo vệ so lệch (12 giờ: 2 lý thuyết, 10 thực hành): Quy trình đấu nối mạch dòng so lệch, cài đặt tỉ số biến dòng (CT ratio), dòng điện hãm, độ dốc đặc tính hãm và thử nghiệm chức năng bảo vệ so lệch dòng điện ba pha (87T) trên rơ le kỹ thuật số KBCH (bảo vệ máy biến áp 3 cuộn dây).
  • Bài 7: Kết nối, cài đặt Rơle bảo vệ khoảng cách (14 giờ: 2 lý thuyết, 11 thực hành, 1 kiểm tra): Kỹ thuật cài đặt các vùng tổng trở bảo vệ (Zone 1, Zone 2, Zone 3), đặc tính khởi động tổng trở, hướng tác động và thử nghiệm chức năng bảo vệ khoảng cách trên dòng rơ le số MICOM P441 / P443.
+-----------------------------------------------------------------------------------+
|                            TIẾN TRÌNH NỘI DUNG MÔ ĐUN                              |
+-----------------------------------------------------------------------------------+
| [Bài 1] Tổng quan, yêu cầu kỹ thuật & mã số ANSI/IEC                              |
|    |                                                                              |
|    v                                                                              |
| [Bài 2] Sơ đồ nguyên lý các dạng bảo vệ (50/51, 67, 87, 21, 64)                   |
|    |                                                                              |
|    v                                                                              |
| [Bài 3 & 4] Cấu trúc Rơ le số đa chức năng & Hợp bộ thí nghiệm (CMC 256, MIT520)  |
|    |                                                                              |
|    v                                                                              |
| [Bài 5, 6, 7] Thực hành kết nối & cài đặt:                                        |
|   - Bảo vệ quá dòng (Rơ le Mikro MK233A)                                          |
|   - Bảo vệ so lệch (Rơ le KBCH)                                                   |
|   - Bảo vệ khoảng cách (Rơ le MICOM P441/P443)                                    |
+-----------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức kỹ thuật dựa trên các cơ sở giải tích và mô hình vật lý:

  • Cơ sở tính toán ngắn mạch và phối hợp bảo vệ: Xác định các thông số tính toán như dòng điện làm việc cực đại ($I_{lv.max}$), dòng khởi động động cơ ($K_m$), dòng ngắn mạch lớn nhất ngoài vùng ($I_{Nng.max}$), dòng ngắn mạch cực tiểu trong vùng ($I_{N.min}$), dòng siêu quá độ ($I''N$) và dòng không cân bằng ($I{KCB}$).
  • Quy tắc phân cấp thời gian và chọn lọc: Công thức tính toán phối hợp thời gian theo bậc chọn lọc $\Delta t$ ($\Delta t = 0,3 \div 0,5\text{ s}$ đối với rơ le điện cơ; $\Delta t = 0,2 \div 0,3\text{ s}$ đối với rơ le số), xây dựng các đường đặc tính thời gian độc lập và phụ thuộc theo tiêu chuẩn quốc tế.
  • Nguyên lý biến đổi đo lường: Lý thuyết vận hành của máy biến dòng (BI/CT) với dòng thứ cấp tiêu chuẩn 1A hoặc 5A, sai số dòng điện cho phép ($f_i \le 10%$), sơ đồ đấu dây hình sao hoặc tam giác, cực tính cùng tên (S1-S2, T1-T2); máy biến điện áp (BU/VT) với điện áp thứ cấp danh định 100V/110V.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, phân tích và triển khai sơ đồ nối dây nhị thứ từ sơ đồ 1 sợi đến sơ đồ 3 sợi; thành thạo thao tác đấu nối mạch dòng điện, mạch điện áp, mạch nguồn thao tác một chiều DC và mạch trip cắt máy cắt.
  • Kỹ năng phân tích (Analytical skills): Tính toán thông số chỉnh định bảo vệ; tính toán hệ số an toàn ($K_{at}$), hệ số trở về ($K_v$), hệ số độ nhạy ($K_n$); phân tích giản đồ vectơ dòng điện, điện áp và hướng công suất trong các chế độ ngắn mạch đối xứng và không đối xứng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành thành thạo thiết bị thử nghiệm rơ le chuyên dụng (Omicron CMC 256, Megger MIT520, DRLO600); cài đặt tham số trực tiếp qua bàn phím màn hình (HMI) hoặc phần mềm máy tính cho các dòng rơ le MK233A, KBCH 130, MICOM P441/P443; truy xuất và phân tích nhật ký sự cố phục vụ chẩn đoán hư hỏng thiết bị điện.

Phương pháp giảng dạy và học tập

Giáo trình định hình mô hình dạy học tích hợp chuyên môn nghề với các hướng dẫn cụ thể cho cả người dạy và người học:

+-----------------------------------------------------------------------------------+
|                        CẤU TRÚC PHÂN BỔ THỜI LƯỢNG MÔ ĐUN                         |
+-----------------------------------------------------------------------------------+
| Lý thuyết: 14 giờ (18.7%)                                                         |
| Thực hành / Thí nghiệm: 58 giờ (77.3%)                                            |
| Kiểm tra: 3 giờ (4.0%)                                                            |
| Tổng cộng: 75 giờ (100%)                                                          |
+-----------------------------------------------------------------------------------+

Phương pháp tiếp cận sư phạm (Pedagogical approach)

  • Dạy học tích hợp lý thuyết - thực hành: Giảm thiểu thuyết giảng hàn lâm, chuyển giao lý thuyết nguyên lý song song với thao tác thí nghiệm trên panel mô hình xưởng.
  • Dạy học giải quyết vấn đề (Problem-based learning): Đặt ra các tình huống sự cố thực tế trong hệ thống điện (ngắn mạch chạm đất, đứt mạch thứ cấp BI, quá dòng sự cố do khởi động động cơ lớn) để người học tự tính toán thông số và kiểm chứng tác động của rơ le.

Thực hành và bài tập xưởng (Practical exercises)

Toàn bộ 58 giờ thực hành được tổ chức tại Xưởng thực tập điện với hệ thống thiết bị và mô hình chuyên dụng:

  1. Bộ thí nghiệm bảo vệ quá dòng (Overcurrent protection kit).
  2. Bộ thí nghiệm bảo vệ chống dòng rò (Earth leakage protection kit).
  3. Bộ thí nghiệm bảo vệ so lệch (Differential protection kit).
  4. Bộ thí nghiệm bảo vệ quá áp và thấp áp (Over/Under voltage kit).
  5. Bộ thí nghiệm bảo vệ có hướng (Directional protection kit).

Phương pháp kiểm tra và đánh giá (Assessment methods)

Hệ thống đánh giá kết quả học tập được lượng hóa qua các hình thức:

  • Đánh giá thường xuyên: Kiểm tra vấn đáp trực tiếp đầu giờ và đánh giá thái độ tuân thủ an toàn lao động, vệ sinh công nghiệp trong xưởng thực hành.
  • Đánh giá định kỳ: Thực hiện qua 3 bài kiểm tra phân đoạn:
    • Bài kiểm tra số 1: Kiểm tra lý thuyết tổng quan và sơ đồ nguyên lý (Nội dung Bài 1, 2).
    • Bài kiểm tra số 2: Kiểm tra kỹ năng cấu hình rơ le số và bảo vệ quá dòng (Nội dung Bài 3, 4, 5).
    • Bài kiểm tra số 3: Kiểm tra kỹ năng cài đặt bảo vệ so lệch và bảo vệ khoảng cách (Nội dung Bài 6, 7).
  • Thi kết thúc mô đun: Thi thực hành trực tiếp trên bảng đấu dây và hợp bộ thử nghiệm rơ le, chấm điểm bằng phiếu đánh giá tiêu chí định lượng (kỹ thuật đấu dây, độ chính xác thông số cài đặt, thời gian tác động và an toàn thiết bị).

Hướng dẫn tự học (Self-study guidelines)

  • Chủ động nghiên cứu tài liệu và bản vẽ sơ đồ trước từng buổi thực hành.
  • Hoàn thành hệ thống câu hỏi củng cố và bài tập tình huống ở cuối mỗi bài học.
  • Lập bảng đối chiếu chức năng mã số thiết bị giữa hai hệ tiêu chuẩn ANSI và IEC.

Điểm nổi bật và cập nhật

Giáo trình thể hiện tính cập nhật theo tiến trình công nghệ lưới điện và phản ánh các tiêu chuẩn vận hành công nghiệp:

  • Chuyển đổi từ công nghệ rơ le điện cơ sang rơ le kỹ thuật số: Giáo trình giới thiệu ngắn gọn các rơ le cơ truyền thống để làm rõ bản chất vật lý, đồng thời dành phần lớn dung lượng (từ Bài 3 đến Bài 7) cho công nghệ rơ le số vi xử lý với các ưu thế: tích hợp đa chức năng, dải cài đặt rộng, hệ số trở về $K_v \approx 1$, khả năng tự giám sát và lưu trữ dạng sóng sự cố.
  • Chuẩn hóa hệ thống ký hiệu và thuật ngữ: Tích hợp đầy đủ bảng đối chiếu mã số chức năng thiết bị theo tiêu chuẩn ANSI/IEEE C37.2 (từ mã 1 đến mã 96, chi tiết các mã bảo vệ thông dụng: 21, 27, 40, 50/51, 59, 64, 67, 87B/G/L/T) và ký hiệu đồ họa theo tiêu chuẩn IEC.
  • Ứng dụng thiết bị công nghiệp thực tế: Đưa vào quy trình hướng dẫn đấu nối và chỉnh định cho các dòng thiết bị đang được sử dụng phổ biến tại các nhà máy và trạm biến áp như: rơ le Mikro MK233A, rơ le Alstom/Areva KBCH 130, dòng rơ le khoảng cách Schneider/Alstom MICOM P441 và P443.
  • Trang bị kỹ năng kiểm định bằng hợp bộ số: Tích hợp quy trình sử dụng hợp bộ thí nghiệm vạn năng Omicron CMC 256, máy đo điện trở cách điện Megger MIT520 và máy đo tiếp xúc DRLO600 vào chương trình thực hành kiểm tra rơ le.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên: Sinh viên trình độ Cao đẳng nghề Điện công nghiệp, sinh viên các ngành kỹ thuật điện, hệ thống điện, tự động hóa xí nghiệp công nghiệp trong giai đoạn học chuyên ngành (năm thứ 2 và năm thứ 3).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học: Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Vật liệu điện (ELET62064), Máy điện (ELEI56135) và An toàn vệ sinh lao động (SAEN52001).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu khung để biên soạn giáo án lý thuyết, giáo án thực hành tích hợp, thiết kế các phiếu thực hành xưởng và ngân hàng đề thi đánh giá kỹ năng nghề.
  • Cán bộ kỹ thuật và tự học: Kỹ thuật viên bảo trì, kỹ sư vận hành điện tại các nhà máy công nghiệp, trạm biến áp phân phối, các công trình dầu khí có nhu cầu tra cứu sơ đồ nguyên lý nhị thứ, bảng mã số ANSI/IEC và quy trình thử nghiệm rơ le số.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên trình độ Cao đẳng nghề Điện công nghiệp thuộc Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp khối kỹ thuật. Ngoài ra, giáo trình phù hợp cho kỹ thuật viên, thợ điện công nghiệp tham khảo trong quá trình làm việc tại các nhà máy, trạm điện.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững lý thuyết mạch điện xoay chiều ba pha, nguyên lý biến đổi điện từ của máy biến áp và máy điện quay, cấu tạo khí cụ đóng cắt (máy cắt, cầu dao, biến dòng BI, biến áp BU) cùng các phương pháp đo lường đại lượng điện cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình bảo vệ rơ le ở bậc đại học?

Giáo trình bậc đại học thường đi sâu vào cơ sở toán học giải tích quá trình quá độ và thuật toán xử lý tín hiệu số. Giáo trình này tập trung vào tính ứng dụng thực hành nghề nghiệp (thời lượng thực hành chiếm 77,3%), hướng dẫn chi tiết quy trình đấu nối mạch nhị thứ, thao tác cài đặt trên các rơ le số cụ thể (MK233A, KBCH, MICOM) và vận hành hợp bộ thí nghiệm (CMC 256, Megger).

+-----------------------------------------------------------------------------------+
|                        SO SÁNH ĐỊNH HƯỚNG TIẾP CẬN                                |
+-----------------------------------------------------------------------------------+
| Tiêu chí          | Giáo trình Đại học             | Giáo trình Cao đẳng nghề     |
+-------------------+--------------------------------+------------------------------+
| Trọng tâm lý thuyết| Toán học quá độ, thuật toán số | Nguyên lý sơ đồ, mã ANSI/IEC |
| Tỷ lệ thực hành   | Thường < 30%                   | 77.3% (58/75 giờ)            |
| Thiết bị thực hành| Mô phỏng phần mềm (Matlab...)  | Rơ le thực tế (MK233A, P441) |
| Mục tiêu đầu ra   | Thiết kế, tính toán chỉnh định | Đấu nối, cài đặt, thí nghiệm |
+-----------------------------------------------------------------------------------+

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên nên kết hợp học lý thuyết sơ đồ nguyên lý với việc tra cứu bảng mã số ANSI/IEC; tự giải các bài tập tính toán dòng khởi động và phối hợp thời gian; đồng thời nghiên cứu kỹ tài liệu hướng dẫn kỹ thuật (manual) của từng dòng rơ le trước khi thực hiện đấu nối và cài đặt trên mô hình xưởng.

5. Những tài liệu tham khảo nào được trích dẫn trong giáo trình?

Giáo trình trích dẫn các tài liệu chuyên ngành tiêu chuẩn gồm:

  • TS. Lê Kim Hùng (2002), Bảo vệ Rơle trong hệ thống điện, NXB Đại học Đà Nẵng.
  • TS. Lê Kim Hùng (2004), Bảo vệ các phần tử chính trong hệ thống điện, NXB Đại học Đà Nẵng.
  • Tài liệu hướng dẫn kỹ thuật thiết bị rơ le của các hãng: Siemens, ABB, SEL, Mikro.
  • Tài liệu hướng dẫn vận hành thiết bị thí nghiệm của các hãng: Megger, Omicron.

Kết luận

Giáo trình Mô đun: Bảo vệ Rơ le (ELEI6317) của Trường Cao đẳng Dầu khí cung cấp một cấu trúc đào tạo hoàn chỉnh về bảo vệ rơ le cho nghề Điện công nghiệp hệ Cao đẳng. Tài liệu gắn kết chặt chẽ giữa lý thuyết sơ đồ nguyên lý bảo vệ kinh điển với công nghệ rơ le kỹ thuật số và thiết bị thí nghiệm hiện đại.

Lộ trình học tập được thiết kế xuyên suốt: nắm vững yêu cầu kỹ thuật và bảng mã chức năng ANSI/IEC (Bài 1), phân tích sơ đồ nguyên lý quá dòng, so lệch, khoảng cách (Bài 2), làm chủ cấu trúc rơ le số và thiết bị thí nghiệm (Bài 3, 4), tiến tới thực hành thuần thục kỹ năng đấu nối, cài đặt và kiểm định trên các dòng rơ le công nghiệp MK233A, KBCH, MICOM P441/P443 (Bài 5, 6, 7). Đây là tài liệu phục vụ hiệu quả công tác giảng dạy, học tập và rèn luyện kỹ năng nghề điện công nghiệp.
