Tổng quan về giáo trình

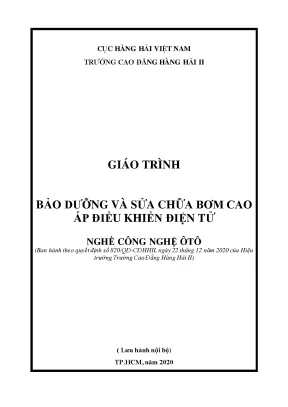

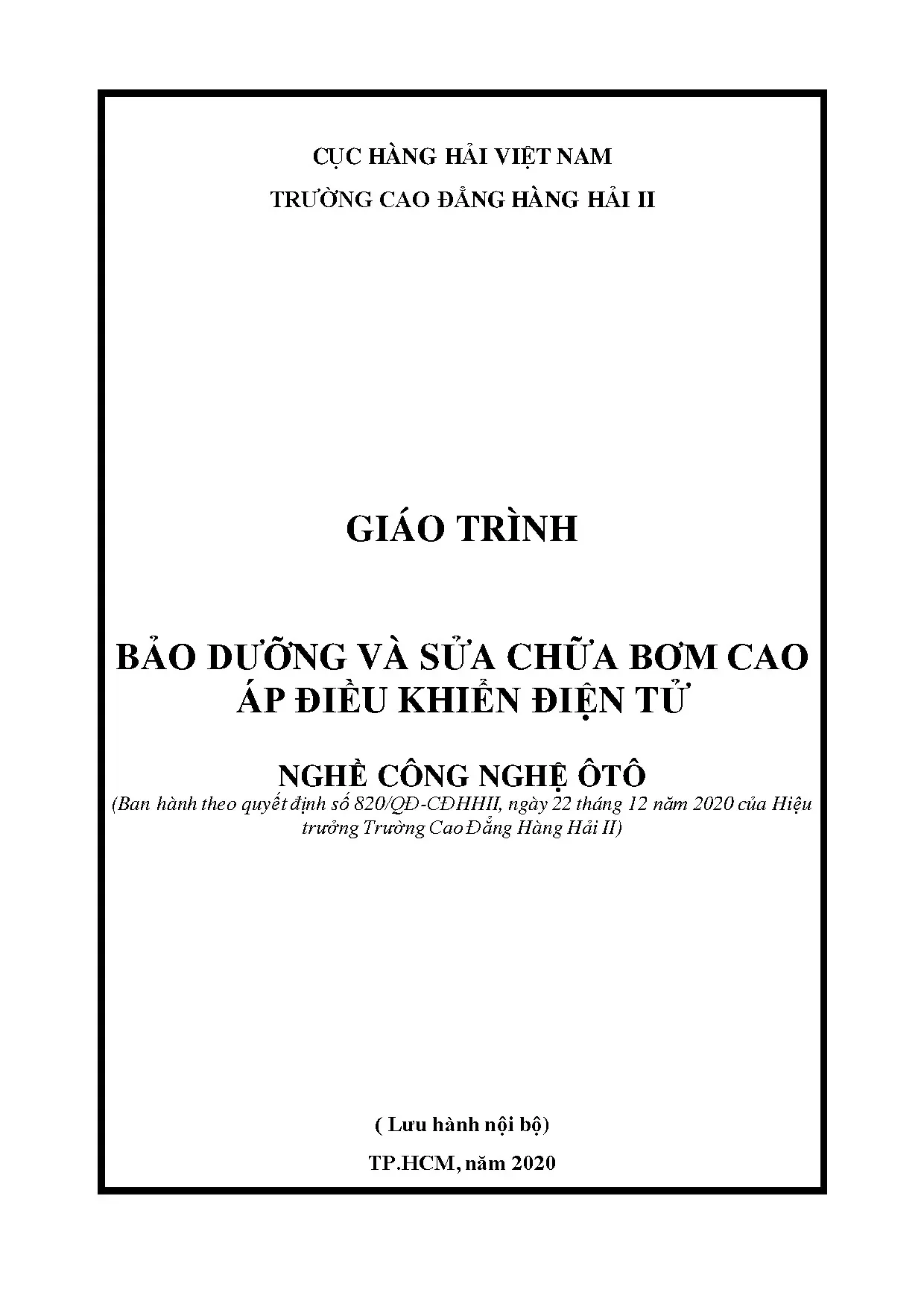

Giáo trình Bảo dưỡng và Sửa chữa Bơm cao áp Điều khiển Điện tử (Mã mô đun: MĐ 34 / MĐ 27 / MĐ 30) là tài liệu đào tạo chuyên ngành thuộc nghề Công nghệ Ô tô, được ban hành theo Quyết định số 820/QĐ-CĐHHII ngày 22 tháng 12 năm 2020 của Hiệu trưởng Trường Cao đẳng Hàng hải II, dựa trên chương trình khung của Tổng cục Dạy nghề và sự phối hợp chuyên môn từ Khoa Động lực Trường Cao đẳng nghề Cơ khí Nông nghiệp.

Trong cấu trúc chương trình đào tạo kỹ thuật ô tô, mô đun này giữ vị trí mô đun chuyên môn nghề tự chọn chuyên sâu, được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức và kỹ năng cơ sở bao gồm các môn học/mô đun từ MH 07 đến MH 17 và từ MĐ 18 đến MĐ 29.

Mục tiêu học tập của giáo trình được xác định rõ ràng:

  • Kiến thức: Trình bày được nhiệm vụ, yêu cầu, phân loại và cấu tạo - nguyên lý hoạt động của các hệ thống phun nhiên liệu Diesel điều khiển điện tử (EDC, VE-EDC, Common Rail, UI, UP); giải thích được nguyên nhân, hiện tượng sai hỏng và phương pháp kiểm tra, chẩn đoán hệ thống.
  • Kỹ năng: Thực hiện tháo lắp, đo kiểm thông số kỹ thuật, bảo dưỡng và sửa chữa các cụm chi tiết (bơm cao áp, vòi phun, van điều khiển, cảm biến) đúng quy trình kỹ thuật và tiêu chuẩn an toàn lao động; sử dụng thành thạo các dụng cụ chuyên dùng và thiết bị chẩn đoán điện tử.
  • Thái độ: Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ và chấp hành nghiêm túc quy phạm kỹ thuật ngành ô tô.

Giáo trình được thiết kế theo phương thức tích hợp lý thuyết và thực hành với tổng thời lượng 105 giờ. Điểm đặc sắc về mặt sư phạm của tài liệu là tiến trình xây dựng nội dung logic: đi từ phân tích đặc tính thủy lực - cơ điện tử, cấu tạo nguyên lý của từng cụm cơ cấu chấp hành/cảm biến, đến ma trận chẩn đoán sự cố theo triệu chứng thực tế và quy trình thao tác chuẩn tại xưởng sửa chữa.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được phân bổ thành 5 bài học/chương chuyên môn tích hợp:

  1. Chương 1: Khái quát hệ thống phun nhiên liệu điều khiển điện tử (8 giờ: 2 LT - 6 TH) Cung cấp tổng quan về hệ thống EFI-Diesel so với hệ thống cơ khí truyền thống; phân tích tiến trình phát triển từ hệ thống bơm cao áp thẳng hàng Bosch (1927, áp suất ~1350 bar, công suất ~160 kW/xylanh) đến các hệ thống EDC (Electronic Diesel Control), hệ thống vòi phun liền bơm UI (Unit Injector, áp suất trên 2050 bar), hệ thống bơm đơn vòi phun UP (Unit Pump) và hệ thống ống phân phối Common Rail (CR).

  2. Chương 2: Hệ thống phun nhiên liệu điều khiển điện tử dùng bơm cao áp VE (26 giờ: 8 LT - 16 TH - 2 KT) Phân tích cấu tạo và nguyên lý của bơm VE-EDC loại pít tông hướng trục và pít tông hướng tâm; cơ chế hoạt động của đĩa cam, vành con lăn, bơm cấp liệu cánh gạt; hoạt động của van định lượng dòng nhiên liệu SPV (Spill Valve) thông thường và trực tiếp; van điều khiển góc phun sớm TCV (Timing Control Valve); cảm biến tốc độ bơm; vòi phun cơ khí 1 giai đoạn và 2 giai đoạn (nâng kim ở áp suất 18 MPa và 23 MPa); bảng ma trận chẩn đoán 16 triệu chứng hư hỏng.

  3. Chương 3: Hệ thống phun nhiên liệu điều khiển điện tử dùng ống phân phối Common Rail (25 giờ: 7 LT - 18 TH) Khảo sát cấu trúc module hóa của hệ thống Common Rail: bơm cao áp 3 pít tông hướng kính bố trí lệch nhau $120^\circ$ (áp suất vận hành từ 20 MPa khi không tải đến 135 MPa / 1350 - 1500 bar khi đầy tải); van điều khiển hút SCV; van điều khiển áp suất PCV điều khiển bằng tín hiệu xung PWM tần số 1 kHz; ống phân phối (Rail); van giới hạn áp suất; van hạn chế dòng chảy; kim phun điện từ (solenoid injector) điều khiển thủy lực gián tiếp. Phân tích 3 giai đoạn phun: phun sơ khởi (pilot injection: 1 - $4\text{ mm}^3$, góc phun sớm tới $90^\circ$ BTDC, tối ưu $> 40^\circ$ BTDC), phun chính (main injection) và phun thứ cấp (secondary injection ~ $200^\circ$ ATDC) kết hợp hệ thống luân hồi khí thải EGR.

  4. Chương 4: Hệ thống điều khiển điện tử (20 giờ: 8 LT - 12 TH) Nghiên cứu nguyên lý xử lý tín hiệu của ECU/ECM dựa trên mạng lưới cảm biến: vị trí trục khuỷu, vị trí trục cam, bàn đạp ga, cảm biến áp suất tăng áp, cảm biến áp suất ống phân phối, cảm biến khối lượng không khí nạp (MAF) và cảm biến nhiệt độ nước làm mát; cấu trúc mạch điều khiển chấp hành vòi phun và van điện từ.

  5. Chương 5: Quy trình kiểm tra chẩn đoán hệ thống phun nhiên liệu điều khiển điện tử (26 giờ: 5 LT - 19 TH - 2 KT) Quy trình thao tác tháo lắp, bảo dưỡng lọc nhiên liệu, xả không khí, xả nước lắng đọng; quy trình cân chỉnh dấu phân phối và lắp ráp bơm cao áp (đặt pít tông số 1 tại TDC); quy trình "khởi tạo học bơm" (pump learning initialization) qua thiết bị chẩn đoán; kiểm tra ngắn mạch, đứt mạch giắc cắm ECM - vòi phun.

Kiến thức nền tảng được xây dựng

  • Cơ sở nhiệt động và quá trình cháy động cơ Diesel: Phân tích đặc tính cháy hỗn hợp không đồng nhất, ảnh hưởng của thời điểm phun, đường đặc tính phun dạng tam giác và độ tán nhuyễn tia dầu đối với sự hình thành muội than, HC, CO và nồng độ NOx.
  • Cơ sở thủy lực cao áp: Cơ chế tạo áp suất độc lập với tốc độ động cơ trong hệ thống Common Rail; nguyên lý cân bằng áp suất tĩnh/động trong buồng điều khiển van kim phun; tác động giảm chấn áp suất của thể tích ống tích áp.
  • Nguyên lý điều khiển cơ điện tử: Phương thức điều khiển van tỷ lệ bằng dòng điện xung PWM, cơ chế kích mở van solenoid bằng dòng kích đỉnh cao và duy trì bằng dòng thấp để tối ưu thời gian đáp ứng đóng/mở kim phun.

Kỹ năng phát triển

  • Kỹ năng đo kiểm và chẩn đoán: Đo điện trở cuộn dây van TCV ($10 - 40\ \Omega$ hoặc $10 - 14\ \Omega$ tại $20^\circ\text{C}$), cảm biến tốc độ trục bơm ($210 - 250\ \Omega$ tại $20^\circ\text{C}$); đo kiểm tra thông mạch, ngắn mạch đường dây vòi phun - hộp điều khiển ECM.
  • Kỹ năng tháo lắp và bảo dưỡng cơ khí chính xác: Tháo lắp bộ lọc, xả khí hệ thống nhiên liệu, tháo lắp bơm cao áp đúng vị trí rãnh khóa và dấu bánh răng phối khí; siết lực ren theo đúng tiêu chuẩn kỹ thuật quy định.
  • Kỹ năng vận hành thiết bị chẩn đoán chuyên dụng: Đọc mã chẩn đoán hư hỏng (DTC), xóa dữ liệu tham chiếu cũ của ECU, thực hiện chu trình khởi tạo học bơm mới theo đúng trình tự (tắt khóa điện trên 10 giây, cho nổ không tải 10 phút).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp (Theory-Practice Integration) chuyên dùng trong giáo dục nghề nghiệp kỹ thuật:

Thành tố phương pháp Phương thức triển khai trong giáo trình
Phương pháp tiếp cận sư phạm Kết hợp diễn giảng lý thuyết kỹ thuật nguyên lý với thực hành trực quan trên mô hình động cơ, sa bàn điện và cụm chi tiết tháo rời.
Bài tập và Case Studies Phân tích 16 tình huống sai hỏng qua ma trận triệu chứng - khu vực nghi ngờ (động cơ không khởi động, khó nổ khi nóng/nguội, chết máy, nổ rung giật, thiếu tải, ra khói đen, khói trắng, kích nổ).
Thực hành kỹ thuật (Workshops) Quy trình tháo/lắp lọc dầu, quy trình căn dấu bơm cao áp vào động cơ, quy trình vệ sinh đầu vòi phun bằng giẻ lau sạch và thay mới gioăng chữ O, kiểm tra tiếng kêu "lách cách" của van điện từ.
Phương pháp đánh giá Đánh giá tổng hợp gồm bài viết tự luận/trắc nghiệm lý thuyết, vấn đáp nhận dạng chi tiết, và bài kiểm tra thao tác thực hành trực tiếp theo checklist tiêu chuẩn.
Hướng dẫn tự học Nghiên cứu sơ đồ mạch điều khiển, đối chiếu thông số điện trở/áp suất tiêu chuẩn, lập bảng tra cứu mã lỗi DTC và quy trình an toàn áp suất cao.

Điểm nổi bật và cập nhật công nghệ

  • Hệ thống hóa các thế hệ phun nhiên liệu Diesel: Giáo trình cung cấp bức tranh so sánh chi tiết giữa bơm cao áp cơ khí truyền thống dẫn động bằng cam với các cấu trúc điều khiển điện tử hiện đại:
    • Bơm thẳng hàng Bosch truyền thống: Điều khiển cơ khí hoàn toàn, áp suất cực đại 1350 bar.
    • Hệ thống VE-EDC: Tích hợp van điện từ SPV (định lượng phun) và TCV (định thời điểm phun sớm) trên nền bơm phân phối.
    • Hệ thống UI/UP: Tạo áp suất độc lập theo từng xylanh, áp suất làm việc đạt trên 2050 bar.
    • Hệ thống Common Rail: Tách rời hoàn toàn quá trình tạo áp suất và quá trình định lượng phun, kiểm soát áp suất qua ống phân phối tích hợp cảm biến và van xả áp (đạt 1350 - 1500 bar).
  • Phân tích chi tiết quy trình phun nhiều giai đoạn: Trình bày nguyên lý chia nhỏ chu kỳ phun thành Phun sơ khởi (Pilot injection: giảm độ trễ cháy, giảm áp suất đỉnh và tiếng ồn), Phun chính (Main injection: tạo công suất kéo) và Phun thứ cấp (Secondary/Post injection: cấp nhiên liệu bốc hơi hỗ trợ xử lý khí thải NOx qua hệ thống luân hồi khí thải EGR và bộ xúc tác hóa khử).
  • Quy chuẩn an toàn và công nghệ chẩn đoán: Nêu rõ các cảnh báo an toàn kỹ thuật đối với hệ thống áp suất cao (lên tới 1600 bar), hướng dẫn quy trình xả áp trước khi bảo dưỡng và bắt buộc thực hiện thủ tục lập trình "khởi tạo học bơm" (Pump learning initialization) khi thay thế ECU hoặc bơm cao áp.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên:
    • Học viên, sinh viên hệ Cao đẳng và Đại học các ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực học mô đun chuyên sâu về hệ thống nhiên liệu động cơ đốt trong.
    • Yêu cầu kiến thức tiên quyết: Đã hoàn thành các môn học cơ sở kỹ thuật điện tử, kết cấu động cơ đốt trong (MH 07 đến MH 17) và các mô đun bảo dưỡng hệ thống cơ khí ô tô (MĐ 18 đến MĐ 29).
  • Giảng viên và Cán bộ đào tạo:
    • Sử dụng làm tài liệu giảng dạy chính khóa cho mô đun MĐ 34 / MĐ 27 / MĐ 30.
    • Cung cấp khung phân bổ thời gian chuẩn (lý thuyết, thực hành, kiểm tra) và các bảng dữ liệu kỹ thuật làm cơ sở xây dựng ngân hàng đề thi vấn đáp, lý thuyết và bài thi kỹ năng nghề.
  • Kỹ thuật viên và Người tự học:
    • Kỹ thuật viên sửa chữa điện - máy ô tô tại các xưởng dịch vụ sử dụng để tra cứu cấu tạo chi tiết, giá trị điện trở tiêu chuẩn của cảm biến/cơ cấu chấp hành và trình tự chẩn đoán sự cố theo triệu chứng.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế cho học viên, sinh viên trình độ cao đẳng, đại học ngành Công nghệ Ô tô, Công nghệ Kỹ thuật Động lực và kỹ thuật viên ngành sửa chữa ô tô cần bồi dưỡng kiến thức chuyên sâu về hệ thống nhiên liệu Diesel điều khiển điện tử.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở và kỹ thuật chung từ bài MH 07 đến MH 17 cùng các mô đun thực hành đại cương từ MĐ 18 đến MĐ 29, bao gồm: lý thuyết động cơ đốt trong, điện - điện tử cơ bản, kỹ thuật tháo lắp cơ khí và bảo dưỡng động cơ Diesel cơ bản.

3. Điểm khác biệt kỹ thuật căn bản giữa hệ thống VE-EDC và Common Rail được trình bày trong giáo trình là gì?

Trong hệ thống VE-EDC, áp suất phun vẫn phụ thuộc vào chuyển động quay của đĩa cam và pít tông bơm, ECU can thiệp thông qua van điện từ SPV và TCV. Trong hệ thống Common Rail, áp suất nhiên liệu được tạo ra và duy trì độc lập trong ống phân phối (Rail), kim phun solenoid được điều khiển trực tiếp bằng xung điện từ ECU để phân chia nhiều giai đoạn phun (phun sơ khởi, phun chính, phun thứ cấp).

4. Giáo trình hướng dẫn xử lý những sự cố điển hình nào của động cơ Diesel điện tử?

Giáo trình cung cấp bảng chẩn đoán 16 triệu chứng hư hỏng thực tế gồm: động cơ không quay khởi động, khó khởi động khi máy nguội/nóng, động cơ chết máy ngay sau khởi động, tốc độ không tải không đều/quá cao/quá thấp, máy rung giật, nghẹt ga/tăng tốc yếu, tiếng gõ động cơ, khí xả nhiều khói đen hoặc khói trắng.

5. Yêu cầu kỹ thuật bắt buộc sau khi thay thế bơm cao áp Common Rail mới là gì?

Sau khi lắp đặt bơm cao áp mới (đặt đúng vị trí điểm chết trên TDC pít tông số 1 và dấu ăn khớp bánh răng), người kỹ thuật phải xóa giá trị tham chiếu cũ trong ECU và dùng thiết bị chẩn đoán thực hiện quy trình "khởi tạo học bơm" (Pump learning initialization), sau đó tắt khóa điện trên 10 giây và vận hành động cơ ở chế độ không tải trong 10 phút để ECU ghi nhận thông số hoạt động chuẩn.

Kết luận

Giáo trình Bảo dưỡng và Sửa chữa Bơm cao áp Điều khiển Điện tử cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về các công nghệ phun nhiên liệu Diesel từ EDC, VE-EDC, UI, UP đến Common Rail. Nội dung tài liệu kết hợp giữa phân tích nguyên lý cơ nhiệt - điện tử với các quy trình công nghệ kiểm tra, sửa chữa và chẩn đoán sự cố thực tế.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Nắm vững phân loại và nguyên lý tạo áp suất của từng thế hệ hệ thống nhiên liệu (Chương 1).
  2. Khảo sát chi tiết cơ cấu chấp hành và quy trình sửa chữa bơm phân phối VE-EDC (Chương 2).
  3. Làm chủ cấu trúc thủy lực và đặc tính phun của hệ thống Common Rail (Chương 3).
  4. Phân tích mạng cảm biến và mạch điều khiển trung tâm ECU/ECM (Chương 4).
  5. Thực hành thuần thục quy trình đo kiểm, vận hành máy chẩn đoán và xử lý sai hỏng (Chương 5).

Tài liệu tham khảo bổ trợ đề xuất cho mô đun gồm: tài liệu đào tạo hệ thống Common Rail của các hãng sản xuất (Bosch, Denso), sổ tay tra cứu sơ đồ mạch điện động cơ Diesel và hướng dẫn vận hành thiết bị quét mã lỗi chuyên dụng.
