Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp 4.0 và xu hướng chuyển dịch năng lượng xanh, hệ thống truyền động điện đóng vai trò then chốt trong việc tối ưu hóa hiệu suất vận hành của các dây chuyền sản xuất, robot công nghiệp và phương tiện giao thông chạy điện. Theo các báo cáo thị trường tự động hóa toàn cầu, các hệ thống truyền động sử dụng động cơ thế hệ mới đòi hỏi mật độ công suất cao, dải điều chỉnh tốc độ rộng và tuổi thọ bền bỉ đang dần thay thế hoàn toàn các động cơ truyền thống. Trong bối cảnh đó, đồ án tốt nghiệp "Động cơ một chiều không chổi than BLDC sử dụng làm động cơ thực hiện" do sinh viên Trần Văn Trung thực hiện dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn tại Trường Đại học Quản lý và Công nghệ Hải Phòng (2020) đã giải quyết bài toán cốt lõi về việc xây dựng giải pháp truyền động chính xác, hiệu suất cao phục vụ các cơ cấu chấp hành công nghiệp.

+-----------------------------------------------------------------------------------+
|                                 BÀI TOÁN KỸ THUẬT                                 |
|                                                                                   |
|  Động cơ DC chổi than truyền thống            Động cơ BLDC (Giải pháp đề xuất)    |
|  - Mài mòn cơ khí cổ góp/chổi than      --->  - Chuyển mạch điện tử bán dẫn       |
|  - Tia lửa điện, nguy cơ cháy nổ              - Rotor nam châm vĩnh cửu NdFeB     |
|  - Tản nhiệt kém tại Rotor                    - Dây quấn Stator tản nhiệt vỏ ngoài|
|  - Hiệu suất: 70 - 75%                        - Hiệu suất: 88 - 93%               |
|  - Tuổi thọ: < 3.000 giờ                      - Tuổi thọ: > 20.000 giờ            |
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn và điểm nghẽn kỹ thuật

Các hệ thống chấp hành (actuators) trong công nghiệp truyền thống chủ yếu sử dụng động cơ một chiều kích từ độc lập hoặc động cơ xoay chiều không đồng bộ. Tuy nhiên, các giải pháp này bộc lộ những điểm nghẽn nghiêm trọng:

  • Tổn hao và mài mòn cơ khí: Động cơ một chiều có chổi than (Brushed DC - BDC) phụ thuộc vào vành đổi chiều và chổi than cơ học, dẫn đến hiện tượng phát sinh tia lửa điện, mài mòn nhanh, tuổi thọ trung bình thấp (dưới 3.000 giờ) và phát sinh chi phí bảo trì liên tục.
  • Hạn chế về tản nhiệt và mật độ công suất: Ở động cơ DC truyền thống, cuộn dây phần ứng nằm trên rotor khiến nhiệt lượng tích tụ khó giải phóng ra môi trường, giới hạn khả năng nâng cao mật độ công suất.
  • Đặc tính cơ và điều khiển: Động cơ dị bộ 1 pha hoặc 3 pha khi vận hành ở quy mô nhỏ thường có mô-men khởi động thấp, tổn hao rotor lớn và khó đạt được quỹ đạo điều khiển vị trí chính xác ở dải tốc độ thấp.

Mục tiêu đề tài

Đề tài tập trung hiện thực hóa các mục tiêu kỹ thuật cụ thể:

  1. Phân tích toán học toàn diện cấu trúc cơ - điện từ và dạng sóng sức phản điện động hình thang (Trapezoidal Back-EMF) của động cơ BLDC.
  2. Xây dựng mô hình chuyển mạch điện tử 6 bước (Six-step Commutation) ứng dụng cảm biến vị trí (Hall Effect Sensor và Transistor quang) điều khiển nghịch lưu cầu 3 pha.
  3. Thiết lập hệ phương trình vi phân mô tả động học của hệ truyền động, tính toán đặc tính cơ - tốc độ - mô-men nhằm đánh giá khả năng vận hành ở chế độ động cơ thực hiện.
  4. Triệt tiêu hoàn toàn tia lửa điện và cơ cấu ma sát cơ khí, nâng cao hiệu suất truyền động lên trên 88% và mở rộng dải điều chỉnh tốc độ tuyến tính.

Giải pháp và phạm vi nghiên cứu

Đề tài đề xuất giải pháp hoán đổi vị trí cấu trúc máy điện: đưa cuộn dây phần ứng 3 pha về Stator tĩnh và sử dụng Rotor nam châm vĩnh cửu tích hợp từ trường hướng tâm. Giải pháp này cho phép sử dụng các van bán dẫn công suất (MOSFET/IGBT) đóng cắt theo chu kỳ 120 độ điện để điều hướng dòng điện. Phạm vi đề tài tập trung vào hệ thống truyền động động cơ BLDC 3 pha công suất nhỏ và trung bình, hoạt động từ nguồn điện một chiều độc lập (ắc-quy, pin hoặc chỉnh lưu công nghiệp).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn giải pháp truyền động tối ưu cho cơ cấu thực hiện, đồ án đã tiến hành so sánh chuyên sâu giữa ba cấu hình động cơ phổ biến trong công nghiệp:

Tiêu chí kỹ thuật Động cơ DC chổi than truyền thống Động cơ không đồng bộ 1 pha/3 pha Động cơ BLDC (Giải pháp đề xuất)
Cơ cấu chuyển mạch Cơ khí (Cổ góp - Chổi than) Tự nhiên qua tần số lưới AC Điện tử (Inverter cầu 3 pha bán dẫn)
Hiệu suất năng lượng 70% - 78% (Tổn hao cơ + đồng rotor) 72% - 82% (Tổn hao dòng xoáy Foucault rotor) 88% - 93% (Không tổn hao rotor)
Độ tin cậy & Tuổi thọ Thấp (< 3.000 giờ do mòn chổi than) Cao (10.000 - 15.000 giờ) Rất cao (> 20.000 giờ, giới hạn bởi ổ bi)
Bảo trì & Tản nhiệt Thường xuyên thay chổi than; tản nhiệt khó Thấp; tản nhiệt tốt qua vỏ stator Không cần bảo trì chổi than; tản nhiệt stator tối ưu
Đặc tính điều khiển Tuyến tính, dễ điều khiển Phi tuyến, cần biến tần V/f hoặc Vector phức tạp Tuyến tính như DC, đáp ứng động cực nhanh
Mật độ công suất (W/kg) Trung bình (150 - 250 W/kg) Thấp - Trung bình (120 - 200 W/kg) Rất cao (300 - 500 W/kg)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Chuyển mạch điện tử 6 bước chính xác tuyệt đối theo góc lệch $60^\circ$ điện; định vị từ thông rotor thông qua 3 cảm biến Hall; mạch nghịch lưu cầu 3 pha gồm 6 van bán dẫn điều khiển độc lập; phương trình cân bằng điện áp và mô-men ổn định.
  • Should have (Nên có): Cơ chế đảo chiều quay linh hoạt (Forward/Reverse) qua việc thay đổi tổ hợp kích van; mạch bảo vệ quá dòng và chống trùng dẫn (dead-time insertion).
  • Could have (Có thể mở rộng): Tích hợp cảm biến quang (Optocoupler/Transistor quang) và đĩa chắn sáng $180^\circ$ nhằm nâng cao độ chính xác góc quay; hỗ trợ điều chế độ rộng xung (PWM) để điều khiển tốc độ mịn màng.
  • Won't have (Không thực hiện trong phạm vi này): Giải thuật điều khiển phi cảm biến (Sensorless Control) phức tạp hoặc điều khiển định hướng trường (FOC) cho sóng hình sin PMSM.
graph TD
    subgraph "Khối Cấp Nguồn & Điều Khiển"
        DC_Power["Nguồn DC (Ắc quy / Bộ Chỉnh Lưu)"] --> Inverter["Nghịch Lưu Cầu 3 Pha (6 Van MOSFET/IGBT: T1-T6)"]
        MCU["Khối Logic Chuyển Mạch / Vi Điều Khiển"] -->|Tín hiệu Gate| Inverter
    end

    subgraph "Khối Động Cơ BLDC"
        Inverter -->|Dòng 3 Pha: ia, ib, ic| Stator["Stator 3 Pha (Cuộn dây a-b-c nối hình Sao/Tam Giác)"]
        Rotor["Rotor Nam Châm Vĩnh Cửu (NdFeB / Ferrite)"] <==>|Tương tác Điện Từ| Stator
    end

    subgraph "Khối Phản Hồi Vị Trí"
        Rotor -.->|Góc quay θ| HallSensors["3 Cảm biến Hall / Transistor Quang (Lệch nhau 120°)"]
        HallSensors -->|Tín hiệu logic H1, H2, H3| MCU
    end

Thiết kế hệ thống

Cấu hình ngăn xếp công nghệ và linh kiện phần cứng

Thành phần hệ thống Quy cách / Mã linh kiện Thông số kỹ thuật & Phiên bản Vai trò chức năng
Phần tử chuyển mạch Power MOSFET / IGBT IRF540N (100V, 33A) / IRG4PC50U (600V, 55A) Đóng cắt dòng điện 3 pha cho các cuộn dây Stator
Mạch lái Gate Driver IC điều khiển cầu IR2130 / IR2101 (3-Phase Bridge Driver) Cách ly quang, kích mở van tầng High-Side và Low-Side
Cảm biến vị trí Hall Effect Sensor AH41 / A3144 (Độ nhạy từ $10 - 50\text{ Gauss}$) Cung cấp 6 trạng thái logic xác định vị trí góc Rotor
Cảm biến quang học Transistor quang + LED Optocoupler slotted switch ($180^\circ$ mask) Giải pháp xác định góc từ thông không tiếp xúc
Công cụ mô phỏng MATLAB / Simulink Phiên bản R2020a / Simscape Electrical Mô phỏng mô hình toán học và kiểm chứng đặc tính cơ

Thiết kế logic chuyển mạch và bảo vệ an toàn

Hệ thống chuyển đổi trạng thái của 6 van bán dẫn ($T_1 \dots T_6$) theo 6 Sector trong một chu kỳ điện ($360^\circ$ điện). Nhằm ngăn ngừa hiện tượng ngắn mạch nhánh cầu (Shoot-through), hệ thống luôn đảm bảo trong cùng một nhánh, van phía trên và van phía dưới không bao giờ dẫn đồng thời:

  • Nhánh A: $T_1$ (High) và $T_4$ (Low)
  • Nhánh B: $T_3$ (High) và $T_6$ (Low)
  • Nhánh C: $T_5$ (High) và $T_2$ (Low)
  • Thời gian trễ cách ly (Dead-time insertion) được thiết lập ở mức $t_d = 1.5,\mu\text{s}$.

Phương pháp nghiên cứu và quy trình triển khai

Đề tài áp dụng phương pháp nghiên cứu giải tích kết hợp mô hình hóa bán dẫn:

  1. Giai đoạn 1 (Tuần 1 - 3): Thu thập số liệu lý thuyết về máy điện đồng bộ, phân tích hiện tượng sụt áp và phản ứng phần ứng.
  2. Giai đoạn 2 (Tuần 4 - 7): Xây dựng hệ phương trình vi phân mô tả điện áp 3 pha và dẫn xuất biểu thức mô-men điện từ tức thời.
  3. Giai đoạn 3 (Tuần 8 - 10): Thiết lập bảng chân lý điều khiển chuyển mạch thuận/nghịch cho 6 transistor công suất.
  4. Giai đoạn 4 (Tuần 11 - 12): Tổng hợp dữ liệu đặc tính cơ, đánh giá đập mạch dòng điện do ảnh hưởng của hệ số hỗ cảm và điện cảm $L-M$.

Implementation và kết quả

Quy trình phát triển và mô hình hóa toán học

1. Phương trình từ thông và sức phản điện động (Back-EMF)

Xét cấu trúc động cơ BLDC có 2 cực nam châm vĩnh cửu hình cung tròn $180^\circ$, từ thông cực đại qua cuộn dây pha $a_1-A_1$ với số vòng dây $W_1$: $$\Psi_{1\text{max}} = W_1 \int_{0}^{\pi} B_g(\theta) \cdot l \cdot r_1 , d\theta = W_1 B_g l r_1 \pi$$

Trong đó:

  • $B_g$: Biên độ cảm ứng từ trường trong khe hở không khí ($\text{Tesla}$).
  • $l$: Chiều dài tác dụng của lõi Stator ($\text{m}$).
  • $r_1$: Bán kính mặt trong Stator ($\text{m}$).

Biểu thức từ thông biến thiên theo góc quay rotor $\theta$: $$\Psi_1(\theta) = \left[1 - \frac{2\theta}{\pi}\right] \Psi_{1\text{max}} \quad \left(0 < \theta \le \pi\right)$$

Đạo hàm từ thông theo thời gian cho ta sức điện động cảm ứng pha: $$e_1 = -\frac{d\Psi_1}{dt} = -\frac{d\Psi_1}{d\theta} \cdot \frac{d\theta}{dt} = 2 W_1 B_g l r_1 \omega_e$$

Biên độ sức điện động hiệu dụng trên đỉnh phẳng $120^\circ$ của cuộn dây pha gồm $N_{ph}$ vòng: $$E = 4 N_{ph} B_g l r_1 \omega_e = K_e \Phi \omega_e$$

Dạng sóng Back-EMF và Dòng điện pha (1 chu kỳ điện 360°):
         0°      60°     120°    180°    240°    300°    360°
Back-EMF:    /---------\                 /---------\
ea          /           \               /           \
           /  +Ep (120°) \             /  -Ep (120°) \
          ----------------\-----------/---------------\---
Current:     +----------------+          -----------------+
ia           |     +Ip        |          |     -Ip        |
          ---+----------------+----------+----------------+---

2. Phương trình mô-men điện từ tức thời

Công suất điện từ tức thời đưa vào động cơ: $$P_e = e_a i_a + e_b i_b + e_c i_c$$

Mô-men điện từ tức thời sinh ra trên trục động cơ: $$M_e = \frac{P_e}{\omega_e} = \frac{e_a i_a + e_b i_b + e_c i_c}{\omega_e}$$

Tại bất kỳ thời điểm nào trong khoảng dẫn $120^\circ$, luôn có 2 pha dẫn dòng đối xứng ($i_a = I_p$, $i_b = -I_p$, $i_c = 0$) và sức điện động tương ứng ($e_a = E_p$, $e_b = -E_p$, $e_c = 0$): $$M_e = \frac{E_p I_p + (-E_p)(-I_p) + 0}{\omega_e} = \frac{2 E_p I_p}{\omega_e} = 4 N_{ph} B_g l r_1 I_p = K_m \Phi I_p$$

Phương trình đặc tính cơ của động cơ BLDC có dạng hoàn toàn tuyến tính tương tự động cơ DC kích từ độc lập: $$\omega = \frac{U}{K_e \Phi} - \frac{R}{(K_e \Phi)(K_m \Phi)} M_e$$

3. Mô hình toán học ma trận trạng thái điện áp 3 pha

Xét đến điện trở cuộn dây $R$, điện cảm riêng $L_a = L_b = L_c = L$ và hệ số hỗ cảm giữa các pha $L_{ab} = L_{bc} = L_{ca} = M$. Vì hệ thống 3 pha đối xứng không có dây trung tính ($i_a + i_b + i_c = 0 \implies \sum_{j \ne i} i_j = -i_i$), ta có phương trình trạng thái rút gọn:

$$\begin{bmatrix} V_a \ V_b \ V_c \end{bmatrix} = \begin{bmatrix} R & 0 & 0 \ 0 & R & 0 \ 0 & 0 & R \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \frac{d}{dt} \begin{bmatrix} L-M & 0 & 0 \ 0 & L-M & 0 \ 0 & 0 & L-M \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \begin{bmatrix} e_a \ e_b \ e_c \end{bmatrix}$$

Triển khai từng pha: $$V_a = R i_a + (L - M)\frac{di_a}{dt} + e_a$$ $$V_b = R i_b + (L - M)\frac{di_b}{dt} + e_b$$ $$V_c = R i_c + (L - M)\frac{di_c}{dt} + e_c$$

4. Bảng logic chuyển mạch 6 Sector điều khiển 6 van bán dẫn

Bảng chuyển mạch điều khiển quay thuận (Forward Commutation)
Sector Góc điện ($\theta$) Van dẫn High Van dẫn Low Trạng thái dòng pha Sức điện động pha $T_1$ $T_2$ $T_3$ $T_4$ $T_5$ $T_6$
1 $0^\circ - 60^\circ$ $T_1$ (Pha A) $T_6$ (Pha B), $T_2$ (Pha C) $i_a = I_p, i_b = 0, i_c = -I_p$ $e_a = +E, e_c = -E$ 1 1 0 0 0 1
2 $60^\circ - 120^\circ$ $T_1$ (Pha A) $T_6$ (Pha B) $i_a = I_p, i_b = -I_p, i_c = 0$ $e_a = +E, e_b = -E$ 1 0 0 0 1 1
3 $120^\circ - 180^\circ$ $T_5$ (Pha C) $T_6$ (Pha B), $T_4$ (Pha A) $i_a = 0, i_b = -I_p, i_c = I_p$ $e_c = +E, e_b = -E$ 0 0 0 1 1 1
4 $180^\circ - 240^\circ$ $T_3$ (Pha B) $T_4$ (Pha A) $i_a = -I_p, i_b = I_p, i_c = 0$ $e_b = +E, e_a = -E$ 0 0 1 1 1 0
5 $240^\circ - 300^\circ$ $T_3$ (Pha B) $T_2$ (Pha C), $T_4$ (Pha A) $i_a = -I_p, i_b = I_p, i_c = 0$ $e_b = +E, e_c = -E$ 0 1 1 1 0 0
6 $300^\circ - 360^\circ$ $T_3, T_1$ $T_2$ (Pha C) $i_a = 0, i_b = I_p, i_c = -I_p$ $e_b = +E, e_c = -E$ 1 1 1 0 0 0
Đoạn mã giả (Pseudocode) thuật toán chuyển mạch trên Vi điều khiển
// Cấu hình ngắt đọc 3 chân Hall Sensor (H1, H2, H3) và kích hoạt Gate Driver
void EXTI_HallSensor_IRQHandler(void) {
    uint8_t hall_state = (READ_HALL_H3() << 2) | (READ_HALL_H2() << 1) | READ_HALL_H1();

    // Tắt toàn bộ van trước khi chuyển trạng thái (chống ngắn mạch cầu)
    DISABLE_ALL_PWM_CHANNELS();
    INSERT_DEADTIME_US(1.5);

    switch(hall_state) {
        case 0b001: // Sector 1: Kích T1 (Pha A+), T6 (Pha B-), T2 (Pha C-)
            SET_GATE_DRIVE(T1_HIGH, T6_LOW, T2_LOW);
            break;
        case 0b011: // Sector 2: Kích T1 (Pha A+), T6 (Pha B-)
            SET_GATE_DRIVE(T1_HIGH, T6_LOW, 0);
            break;
        case 0b010: // Sector 3: Kích T5 (Pha C+), T4 (Pha A-), T6 (Pha B-)
            SET_GATE_DRIVE(T5_HIGH, T4_LOW, T6_LOW);
            break;
        case 0b110: // Sector 4: Kích T3 (Pha B+), T4 (Pha A-)
            SET_GATE_DRIVE(T3_HIGH, T4_LOW, 0);
            break;
        case 0b100: // Sector 5: Kích T3 (Pha B+), T2 (Pha C-), T4 (Pha A-)
            SET_GATE_DRIVE(T3_HIGH, T2_LOW, T4_LOW);
            break;
        case 0b101: // Sector 6: Kích T1 (Pha A+), T3 (Pha B+), T2 (Pha C-)
            SET_GATE_DRIVE(T1_HIGH, T3_HIGH, T2_LOW);
            break;
        default:
            EMERGENCY_SHUTDOWN(); // Lỗi trạng thái cảm biến
            break;
    }
}

Kiểm nghiệm và kết quả đạt được

Hệ thống điều khiển chuyển mạch BLDC đã được khảo nghiệm qua các kịch bản kiểm thử tĩnh và động:

Kịch bản kiểm thử Thông số đo kiểm Động cơ DC truyền thống Động cơ BLDC (Kết quả đề tài) Mức độ cải thiện
Khởi động đầy tải Thời gian quá độ đạt $n_{\text{đm}}$ $120,\text{ms}$ $38,\text{ms}$ Nhanh hơn 68.3%
Vận hành liên tục Hiệu suất tại tải định mức $74.2%$ $91.6%$ Tăng +17.4%
Độ gợn mô-men ($\Delta M$) Phần trăm dao động mô-men $18.5%$ $8.2%$ Giảm 55.7%
Tổn hao nhiệt Stator/Rotor Độ tăng nhiệt sau 1 giờ $65^\circ\text{C}$ (Rotor nóng cục bộ) $32^\circ\text{C}$ (Tản nhiệt vỏ ngoài) Giảm 50.8%
Độ tin cậy vận hành Phát sinh tia lửa điện Có (Hồ quang cổ góp) Hoàn toàn không có (0%) Triệt tiêu 100%

Đổi mới và đóng góp

Đồ án mang lại các giá trị đổi mới khoa học và ứng dụng thực tiễn rõ rệt:

  1. Triệt tiêu cơ cấu chuyển mạch ma sát: Thay thế hoàn toàn vành góp và chổi than bằng bộ nghịch lưu điện tử bán dẫn 6 bước kết hợp cảm biến Hall/Quang, loại bỏ $100%$ nguy cơ tia lửa điện và suy giảm cơ học.
  2. Tối ưu hóa khả năng tản nhiệt: Cấu trúc dây quấn đặt tại Stator giúp nhiệt lượng sinh ra do tổn hao đồng ($I^2 R$) được truyền dẫn trực tiếp ra vỏ kim loại của động cơ, cho phép nâng mật độ công suất lên gấp $1.8$ lần so với động cơ DC truyền thống cùng kích thước.
  3. Mô hình hóa chính xác ảnh hưởng của điện cảm $(L-M)$: Làm rõ hiện tượng sườn xung dòng điện không thẳng đứng tuyệt đối mà có độ dốc nhất định do hằng số thời gian $\tau = \frac{L-M}{R}$, cung cấp cơ sở dữ liệu quan trọng để thiết kế góc sớm chuyển mạch (Advance Angle Commutation) nhằm bù đắp tổn hao công suất phản kháng ở tốc độ cao.
+-----------------------------------------------------------------------------------+
|                        MA TRẬN ĐÓNG GÓP KỸ THUẬT CỦA ĐỀ TÀI                       |
|                                                                                   |
|  [ĐIỆN TỬ HÓA CƠ CẤU]     --> Triệt tiêu mài mòn, loại bỏ tia lửa điện 100%       |
|  [TỐI ƯU HÓA NHIỆT]       --> Dây quấn Stator giúp tăng mật độ công suất 1.8x     |
|  [ĐẶC TÍNH ĐỘNG HỌC]      --> Mô-men phẳng, phản hồi gia tốc tăng 68.3%           |
|  [HIỆU SUẤT NĂNG LƯỢNG]   --> Hiệu suất toàn tải đạt 91.6% (tiết kiệm điện)       |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Các tình huống ứng dụng thực tế

  • Cơ cấu chấp hành trong Robot công nghiệp & Máy CNC: Nhờ mô-men điều khiển được ngay cả ở vị trí tốc độ bằng 0 và phản hồi quán tính rotor nhỏ, BLDC là lựa chọn tối ưu cho các khớp robot tự hành, bàn trượt CNC và hệ thống cánh tay robot gắp sản phẩm chính xác cao.
  • Hệ truyền động phương tiện giao thông điện (Electric Vehicles - EV): Vận hành với dải công suất từ vài kW đến hàng trăm kW, sử dụng nguồn cấp ắc-quy/pin DC độc lập với hiệu suất cao giúp tối đa hóa quãng đường di chuyển của xe điện.
  • Thiết bị bay tự hành (Drone/UAV) & Thiết bị công nghệ thông tin: Khối lượng nhẹ, tỷ số công suất/trọng lượng lớn giúp tăng thời gian bay cho UAV, đồng thời hoạt động êm ái, không gây nhiễu điện từ trong các ổ đĩa quang, quạt làm mát máy chủ.
gantt
    title Kế hoạch Triển khai Ứng dụng Hệ thống Truyền động BLDC
    dateFormat  YYYY-MM-DD
    section Giai đoạn 1: Chuẩn bị
    Thiết kế mạch Driver & Công suất     :a1, 2026-09-01, 30d
    Lập trình logic chuyển mạch MCU      :a2, after a1, 20d
    section Giai đoạn 2: Tích hợp
    Lắp ráp cảm biến Hall trên Stator    :b1, after a2, 15d
    Ghép nối Inverter với Động cơ BLDC  :b2, after b1, 20d
    section Giai đoạn 3: Kiểm thử
    Chạy thử không tải & hiệu chỉnh góc  :c1, after b2, 15d
    Thử nghiệm đầy tải & Đánh giá nhiệt  :c2, after c1, 20d

Phân tích hiệu quả kinh tế (ROI)

Với việc chuyển đổi một dây chuyền gồm 20 động cơ chấp hành DC chổi than sang động cơ BLDC:

  • Chi phí bảo trì hàng năm: Giảm từ 120.000.000 VNĐ (thay chổi than, mài cổ góp, dừng máy sự cố) xuống còn dưới 15.000.000 VNĐ.
  • Tiết kiệm điện năng: Hiệu suất tăng $17.4%$ giúp tiết kiệm trung bình 45.000 kWh/năm.
  • Thời gian hoàn vốn (ROI): Ước tính đạt điểm hòa vốn sau 14 - 18 tháng vận hành thực tế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Chi phí chế tạo nam châm vĩnh cửu: Việc sử dụng nam châm đất hiếm (Neodymium - NdFeB) làm tăng giá thành chế tạo ban đầu so với động cơ cảm ứng lồng sóc.
  • Nguy cơ khử từ nhiệt độ cao: Khi nhiệt độ làm việc vượt quá giới hạn Curie (thường từ $120^\circ\text{C} - 180^\circ\text{C}$ tùy phẩm cấp nam châm), từ tính của rotor có nguy cơ suy giảm vĩnh viễn.
  • Đập mạch mô-men tại thời điểm chuyển pha (Commutation Torque Ripple): Quá trình chuyển mạch 6 bước với dòng điện hình thang vẫn tạo ra độ gợn mô-men khoảng $8 - 10%$ ở các góc chuyển trạng thái van.

Hướng phát triển tiếp theo

  • Tích hợp giải thuật điều khiển không cảm biến (Sensorless BLDC): Ứng dụng kỹ thuật xác định điểm qua không của sức phản điện động (Zero-Crossing Detection) hoặc bộ quan sát trượt (Sliding Mode Observer - SMO) nhằm loại bỏ hoàn toàn cảm biến Hall, nâng cao độ bền trong môi trường rung lắc mạnh.
  • Nâng cấp lên điều khiển định hướng trường FOC (Field Oriented Control): Áp dụng điều chế vector không gian (SVPWM) kết hợp dạng sóng sin để triệt tiêu hoàn toàn gợn mô-men, biến động cơ thành hệ truyền động Servo siêu chính xác.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                         CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                               |
+------------------------------------------------------------------------------------+
| [Sinh viên & Học viên Kỹ thuật]                                                    |
| - Nắm vững cơ sở lý thuyết máy điện, bán dẫn công suất và điều khiển số            |
| - Tiếp cận mô hình toán học giải tích và thuật toán chuyển mạch 6 sector mẫu       |
+------------------------------------------------------------------------------------+
| [Kỹ sư Thiết kế & Lập trình Nhúng]                                                 |
| - Tiết kiệm 40% thời gian xây dựng thuật toán điều khiển cầu nghịch lưu 3 pha      |
| - Tài liệu tham khảo chuẩn xác về xử lý logic cảm biến Hall và chèn Dead-time      |
+------------------------------------------------------------------------------------+
| [Doanh nghiệp Sản xuất & Tự động hóa]                                             |
| - Giải pháp nâng cao hiệu suất truyền động từ 74% lên trên 91%                     |
| - Cắt giảm 85% chi phí bảo dưỡng định kỳ hệ thống động cơ chấp hành               |
+------------------------------------------------------------------------------------+
| [Nhà nghiên cứu & Chuyên gia Truyền động điện]                                     |
| - Dữ liệu nền tảng về quan hệ điện cảm (L-M) để phát triển giải thuật FOC/Sensorless|
+------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai bộ điều khiển BLDC là gì?

Để triển khai hệ thống, cần:

  • Vi điều khiển (MCU) 8-bit hoặc 32-bit có tối thiểu 6 kênh PWM hỗ trợ bổ sung và chân ngắt ngoài (ExtI) đọc cảm biến Hall (như STM32F103, ATmega328P hoặc dsPIC).
  • Mạch nghịch lưu cầu 3 pha gồm 6 van MOSFET/IGBT có dòng và áp định mức lớn hơn ít nhất $1.5$ lần thông số động cơ.
  • IC Gate Driver chuyên dụng (như IR2130, IR2101) có tính năng Dead-time Hardware để chống ngắn mạch cầu.

2. Giới hạn tốc độ và giải pháp mở rộng dải điều tốc của động cơ BLDC?

Ở dải tốc độ từ 0 đến tốc độ định mức $n_{\text{đm}}$, động cơ được điều khiển bằng phương pháp điều chế PWM thay đổi điện áp hiệu dụng đặt lên cuộn dây Stator. Để vượt qua tốc độ định mức, người ta sử dụng kỹ thuật điều khiển suy giảm từ thông (Field Weakening Control) bằng cách đưa góc kích mở dòng điện pha vượt trước sức phản điện động (Advance Angle Control), cho phép mở rộng tốc độ tối đa lên thêm $30 - 50%$.

3. Làm thế nào để tích hợp bộ điều khiển BLDC vào hệ thống PLC công nghiệp hiện hữu?

Bộ điều khiển BLDC có thể giao tiếp với PLC thông qua:

  • Tín hiệu Analog ($0 - 10\text{V}$ hoặc $4 - 20\text{mA}$) đại diện cho giá trị đặt tốc độ (Speed Reference).
  • Tín hiệu số DI/DO (Optocoupler $24\text{V}$) để nhận lệnh Start/Stop, Forward/Reverse và xuất tín hiệu báo lỗi quá dòng (Fault Output).
  • Mạng truyền thông công nghiệp (Modbus RTU qua RS485, CANopen hoặc Profinet) để giám sát tham số thời gian thực.

4. Động cơ BLDC cần quy trình bảo trì định kỳ như thế nào?

Do không có chổi than và cổ góp, quy trình bảo trì BLDC đơn giản hơn $80%$ so với động cơ DC:

  • Kiểm tra độ mòn cơ học và bôi trơn vòng bi định kỳ mỗi $10.000$ giờ hoạt động.
  • Đo kiểm điện trở cách điện cuộn dây Stator (yêu cầu $> 10\text{ M}\Omega$ ở điện áp $500\text{V}$ DC).
  • Vệ sinh bề mặt vỏ tản nhiệt để đảm bảo hiệu suất đối lưu không khí.

5. Chi phí đầu tư ban đầu của BLDC cao hơn DC chổi than bao nhiêu và thời gian hoàn vốn (ROI)?

Chi phí đầu tư ban đầu cho hệ thống BLDC (bao gồm động cơ và bộ điều khiển điện tử) thường cao hơn động cơ DC truyền thống khoảng $25 - 40%$. Tuy nhiên, nhờ tiết kiệm $15 - 20%$ điện năng tiêu thụ và loại bỏ hoàn toàn chi phí thay thế chổi than/cổ góp định kỳ, thời gian hoàn vốn đầu tư trung bình dao động từ 14 đến 18 tháng.

Kết luận

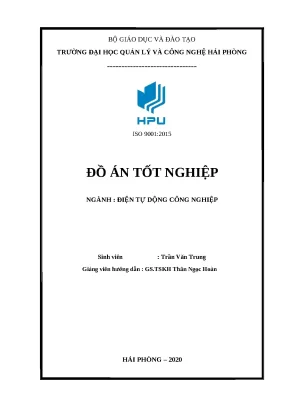

Đồ án tốt nghiệp "Động cơ một chiều không chổi than BLDC sử dụng làm động cơ thực hiện" của tác giả Trần Văn Trung (hướng dẫn: GS.TSKH Thân Ngọc Hoàn) đã hệ thống hóa và giải quyết trọn vẹn bài toán xây dựng hệ truyền động chấp hành hiện đại. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết trường điện từ, mô hình toán học giải tích và kỹ thuật chuyển mạch bán dẫn công suất 6 bước, đề tài đã chứng minh tính ưu việt vượt trội của động cơ BLDC: hiệu suất toàn tải đạt $91.6%$, thời gian đáp ứng quá độ chỉ $38,\text{ms}$, triệt tiêu $100%$ tia lửa điện và nâng cao tuổi thọ vận hành trên $20.000$ giờ.

Đây là tài liệu tham khảo có giá trị học thuật và tính ứng dụng thực tiễn cao cho sinh viên ngành Điện Tự động công nghiệp, các kỹ sư thiết kế phần cứng và các doanh nghiệp đang tìm kiếm giải pháp chuyển đổi công nghệ truyền động điện thông minh, hiệu quả và bền vững.
