Giới thiệu dự án
Trong kỷ nguyên công nghiệp 4.0 và xu hướng điện khí hóa toàn cầu, các hệ thống truyền động điện đóng vai trò hạt nhân trong sản xuất tự động và giao thông thông minh. Theo các báo cáo công nghiệp tự động hóa, các hệ thống truyền động động cơ điện tiêu thụ hơn 65% tổng năng lượng điện trong lĩnh vực công nghiệp. Trước yêu cầu ngày càng khắt khe về hiệu suất năng lượng, mật độ công suất (Power Density) và độ tin cậy vận hành, việc lựa chọn và tối ưu hóa loại động cơ dẫn động trở thành yếu tố quyết định chất lượng của toàn bộ hệ thống điều khiển tự động.

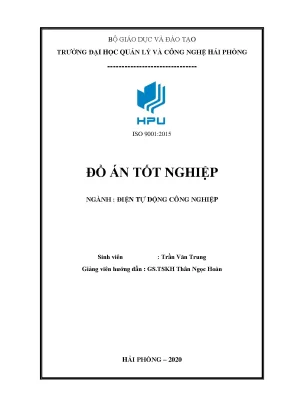

Đồ án tốt nghiệp chuyên ngành Điện Tự Động Công Nghiệp tại Trường Đại học Quản lý và Công nghệ Hải Phòng (thực hiện bởi sinh viên Trần Văn Trung dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn) tập trung nghiên cứu chuyên sâu đề tài: "Động cơ một chiều không chổi than BLDC sử dụng làm động cơ thực hiện".
+-----------------------------------------------------------------------------------+
| BỐI CẢNH VÀ VẤN ĐỀ KỸ THUẬT |
+-----------------------------------------------------------------------------------+
| Động cơ DC truyền thống: Mài mòn chổi than | Tia lửa điện | Tổn hao tiếp xúc |
| Động cơ dị bộ (ACIM): Hiệu suất thấp ở tải nhẹ | Điều khiển vector phức tạp |
| => GIẢI PHÁP: BLDC MOTOR - Kích từ nam châm vĩnh cửu, Chuyển mạch điện tử tĩnh |
+-----------------------------------------------------------------------------------+
Vấn đề kỹ thuật đặt ra
Các động cơ một chiều truyền thống sử dụng hệ thống chuyển mạch cơ khí gồm cổ góp (commutator) và chổi than (carbon brush) bộc lộ nhiều nhược điểm nghiêm trọng trong môi trường làm việc khắc nghiệt:
- Hiện tượng phóng tia lửa điện tại cổ góp gây nguy cơ cháy nổ và phát sinh xung nhiễu điện từ (EMI).
- Chổi than bị mài mòn cơ học theo thời gian, đòi hỏi quy trình bảo trì, thay thế định kỳ và làm suy giảm tuổi thọ thiết bị.
- Tổn hao ma sát và điện trở tiếp xúc cao làm giới hạn tốc độ cực đại và giảm hiệu suất vận hành toàn hệ thống.
- Khả năng tản nhiệt kém do cuộn dây phần ứng đặt trên rotor quay, gây khó khăn cho việc làm mát cưỡng bức.
Mục tiêu dự án
- Khảo sát toàn diện cơ sở lý thuyết truyền động điện và các phương pháp khởi động, điều chỉnh tốc độ của các dòng động cơ kinh điển (DC kích từ độc lập, nối tiếp, hỗn hợp; động cơ dị bộ 1 pha, 3 pha; động cơ đồng bộ).
- Xây dựng mô hình cấu tạo chi tiết của động cơ BLDC 3 pha sử dụng nam châm vĩnh cửu (Permanent Magnet) trên rotor và cuộn dây rải đối xứng trên stator.
- Thiết lập hệ phương trình vi phân mô hình toán học và giải tích sức phản điện động hình thang (Trapezoidal Back-EMF) cùng mô men điện từ của động cơ BLDC.
- Xây dựng nguyên lý chuyển mạch điện tử 6 bước (6-step commutation) thông qua mạng cảm biến vị trí Hall hoặc mạch cảm biến quang, thay thế hoàn toàn chuyển mạch cơ khí.
- Đánh giá đặc tính cơ và khả năng ứng dụng động cơ BLDC làm động cơ thực hiện (servomotor/actuator) trong các hệ truyền động tự động hóa công nghiệp và phương tiện di động.
Phương pháp tiếp cận và kết quả kỳ vọng
Dự án áp dụng phương pháp nghiên cứu kết hợp giữa mô hình hóa giải tích lý thuyết và phân tích trạng thái chuyển mạch logic. Bằng cách thiết lập bộ biến đổi nghịch lưu cầu 3 pha gồm 6 van bán dẫn công suất (MOSFET/IGBT), hệ thống cho phép điều khiển chính xác dòng điện 120° điện trùng pha với sức điện động cực đại. Kết quả kỳ vọng là xác lập mô hình toán học hoàn chỉnh, chứng minh tính tuyến tính của đặc tính cơ $\omega = f(M)$, đạt hiệu suất trên 90% và loại bỏ 100% chi phí bảo dưỡng chuyển mạch cơ học.
Phạm vi và giới hạn nghiên cứu
- Phạm vi: Tập trung vào động cơ BLDC 3 pha sóng hình thang, kích từ nam châm vĩnh cửu, sử dụng cảm biến Hall/quang học để phát hiện vị trí rotor phục vụ chuyển mạch 6 bước.
- Giới hạn: Phân tích lý thuyết và mô phỏng tập trung ở chế độ xác lập và chuyển mạch lý tưởng 120° điện; chưa tích hợp giải thuật điều khiển vector không cảm biến (Sensorless FOC) ở dải tốc độ cực thấp.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Để làm rõ ưu thế của việc sử dụng BLDC làm động cơ thực hiện, đồ án đã so sánh các giải pháp truyền động phổ biến hiện nay:
| Tiêu chí kỹ thuật | Động cơ DC chổi than | Động cơ dị bộ 3 pha (ACIM) | Động cơ BLDC (Giải pháp đề xuất) |
|---|---|---|---|
| Cơ cấu chuyển mạch | Cổ góp - chổi than cơ học | Không (từ trường quay tự nhiên) | Chuyển mạch điện tử (Inverter 6 van) |
| Bảo trì & Tuổi thọ | Thấp (~2.000 - 5.000h, thay than) | Cao (~20.000h, mòn vòng bi) | Rất cao (>30.000h, chỉ mòn vòng bi) |
| Hiệu suất năng lượng | 70% - 80% | 80% - 88% | 88% - 94% |
| Mật độ công suất | Trung bình | Trung bình | Rất cao (nhờ nam châm đất hiếm) |
| Đặc tính cơ $\omega = f(M)$ | Tuyến tính | Phi tuyến (đặc tính chữ S) | Tuyến tính hoàn hảo |
| Nhiễu EMI & Tia lửa | Cao do hồ quang cổ góp | Rất thấp | Hoàn toàn không có tia lửa |
| Khả năng tản nhiệt | Kém (nhiệt sinh trên rotor) | Tốt (stator dẫn nhiệt ra vỏ) | Rất tốt (cuộn dây đặt ở stator) |
Phân tích yêu cầu theo thang đo MoSCoW
- Must have (Bắt buộc): Mô hình hóa chính xác phương trình điện áp 3 pha có tính đến hỗ cảm $(L - M)$; bảng logic chuyển mạch 6 sector cho 2 chiều quay; sức điện động hình thang góc phẳng $120^\circ$.
- Should have (Nên có): Phân tích ảnh hưởng của góc mở cảm ứng từ $B_g$, độ tự cảm $L$, và hiện tượng méo dạng dòng điện do điện cảm cuộn dây.
- Could have (Có thể có): So sánh vật liệu nam châm Ferrite và hợp kim đất hiếm (NdFeB); phân tích hệ thống cảm biến quang với màn chắn $180^\circ$.
- Won't have (Chưa thực hiện): Thiết kế bộ điều khiển vi xử lý phần cứng nhúng DSP/FPGA chuyên dụng.
Thiết kế hệ thống
Cấu trúc phần cứng tổng thể
Hệ thống truyền động động cơ thực hiện BLDC bao gồm 4 khối chức năng chính:
+------------------------------------------------------------------------------------+
| SƠ ĐỒ HỆ THỐNG TRUYỀN ĐỘNG BLDC |
+------------------------------------------------------------------------------------+
| |
| +--------------+ PWM Signals +--------------------+ 3-Phase Power |
| | | ------------------> | Bộ Nghịch Lưu | -------------------+ |
| | Bộ Điều Khiển| | Cầu 3 Pha | | |
| | (MCU / DSP) | | (6 MOSFET/IGBT) | | |
| | | <------------------ +--------------------+ | |
| +--------------+ Gate Drivers v |
| ^ +-----------+|
| | Hall Sensor Signals (Ha, Hb, Hc) | Động Cơ ||
| +------------------------------------------------------------ | BLDC ||
| +-----------+|
+------------------------------------------------------------------------------------+
- Khối nguồn và Động cơ BLDC: Stator 3 pha đấu hình sao ($Y$) hoặc tam giác ($\Delta$), cuộn dây phân bố tập trung tạo Back-EMF hình thang. Rotor mang nam châm vĩnh cửu bề mặt (SPM) hoặc nam châm chìm (IPM).
- Khối cảm biến vị trí (Position Feedback): 3 cảm biến Hall đặt lệch nhau $120^\circ$ (hoặc $60^\circ$) điện trên stator, tạo ra tổ hợp 3-bit mã hóa 6 trạng thái không gian rotor trong một chu kỳ điện.
- Khối công suất (3-Phase Inverter): Cầu 6 van bán dẫn $T_1, T_2, T_3, T_4, T_5, T_6$ kết hợp diode ngược bảo vệ (freewheeling diodes).
- Khối logic điều khiển (Control & Commutation Unit): Giải mã tín hiệu Hall, điều chế độ rộng xung (PWM) để điều chỉnh điện áp trung bình đặt vào cuộn dây phần ứng, từ đó làm thay đổi tốc độ động cơ.
Mô hình toán học máy điện BLDC
Phương trình ma trận vi phân điện áp 3 pha phần ứng được thiết lập chính xác:
$$\begin{bmatrix} V_a \ V_b \ V_c \end{bmatrix} = \begin{bmatrix} R & 0 & 0 \ 0 & R & 0 \ 0 & 0 & R \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \frac{d}{dt} \begin{bmatrix} L_a & L_{ab} & L_{ca} \ L_{ba} & L_b & L_{bc} \ L_{ca} & L_{cb} & L_c \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \begin{bmatrix} e_a \ e_b \ e_c \end{bmatrix}$$
Do cấu trúc stator đối xứng, điện cảm riêng và hỗ cảm giữa các pha là đồng nhất:
- $L_a = L_b = L_c = L$
- $L_{ab} = L_{bc} = L_{ca} = M$
Vì dòng điện 3 pha không có dây trung tính thỏa mãn điều kiện cân bằng $i_a + i_b + i_c = 0$, ta có $M \cdot i_b + M \cdot i_c = -M \cdot i_a$. Biến đổi hệ phương trình vi phân về dạng tường minh:
$$V_a = R \cdot i_a + (L - M)\frac{di_a}{dt} + e_a$$ $$V_b = R \cdot i_b + (L - M)\frac{di_b}{dt} + e_b$$ $$V_c = R \cdot i_c + (L - M)\frac{di_c}{dt} + e_c$$
Trong đó:
- $R$: Điện trở thuần mỗi pha stator ($\Omega$).
- $L - M$: Điện cảm tương đương của pha cuộn dây ($H$).
- $e_a, e_b, e_c$: Sức phản điện động dạng hình thang của từng pha ($V$).
Methodology
Dự án triển khai theo quy trình phân tích và thiết kế kỹ thuật nghiêm ngặt:
- Giai đoạn 1 - Cơ sở lý luận (Tuần 1 - 4): Khảo sát các đặc tính cơ $n = f(M)$ của máy điện DC và AC; phân tích hiện tượng quá điện áp và vòng yên ngựa Gorges khi khởi động máy điện đồng bộ.
- Giai đoạn 2 - Mô hình hóa toán học BLDC (Tuần 5 - 8): Tính toán tích phân từ thông móc vòng $\Psi(\theta)$, thiết lập biên độ sức điện động đỉnh phẳng $E = \frac{4}{\pi} N_{ph} B_g l \pi r_1 \omega_e$ và mô men điện từ tức thời $M_e$.
- Giai đoạn 3 - Xây dựng thuật toán chuyển mạch (Tuần 9 - 11): Lập bảng chuyển mạch 6 sector cho chiều quay thuận và quay ngược, phân tích trạng thái đóng cắt các van $T_1 \dots T_6$.
- Giai đoạn 4 - Đánh giá và kiểm chứng (Tuần 12): Tổng hợp dữ liệu đặc tính cơ, đánh giá khả năng chịu tải và lập báo cáo kỹ thuật.
Implementation và kết quả
Development process
1. Nguyên lý chuyển mạch 6 bước (6-Step Commutation Logic)
Tại mỗi thời điểm, bộ nghịch lưu chỉ kích hoạt 2 van bán dẫn thuộc hai nhánh khác nhau (một van nhánh trên nối cực dương $+E$ và một van nhánh dưới nối cực âm $-E$). Pha thứ ba được thả nổi (hở mạch). Thứ tự đóng cắt các van tương ứng với 6 sector không gian như sau:
| Sector | Tín hiệu Hall ($H_a H_b H_c$) | Van dẫn (Quay Thuận) | Van dẫn (Quay Ngược) | Pha cấp điện ($+ \rightarrow -$) | Dòng điện pha |
|---|---|---|---|---|---|
| 1 | $101$ | $T_1, T_6, T_2$ | $T_4, T_5, T_3$ | Pha A $\rightarrow$ Pha C | $i_a = I_p, i_b = 0, i_c = -I_p$ |
| 2 | $100$ | $T_1, T_5, T_6$ | $T_4, T_2, T_3$ | Pha A $\rightarrow$ Pha B | $i_a = I_p, i_b = -I_p, i_c = 0$ |
| 3 | $110$ | $T_4, T_5, T_6$ | $T_1, T_2, T_3$ | Pha C $\rightarrow$ Pha B | $i_a = 0, i_b = -I_p, i_c = I_p$ |
| 4 | $010$ | $T_3, T_4, T_5$ | $T_1, T_6, T_2$ | Pha C $\rightarrow$ Pha A | $i_a = -I_p, i_b = 0, i_c = I_p$ |
| 5 | $011$ | $T_2, T_3, T_4$ | $T_1, T_5, T_6$ | Pha B $\rightarrow$ Pha A | $i_a = -I_p, i_b = I_p, i_c = 0$ |
| 6 | $001$ | $T_1, T_2, T_3$ | $T_4, T_5, T_6$ | Pha B $\rightarrow$ Pha C | $i_a = 0, i_b = I_p, i_c = -I_p$ |
2. Thuật toán điều khiển chuyển mạch nhúng
Dưới đây là cấu trúc giải thuật xử lý ngắt chuyển mạch 6 bước trên vi điều khiển điều khiển van công suất:
/**
* @brief Ma trận trạng thái chuyển đổi van công suất theo Sector
* Cấu hình van: [T1, T2, T3, T4, T5, T6]
* 1: Van dẫn (ON), 0: Van khóa (OFF)
*/
const uint8_t COMMUTATION_FORWARD[6][6] = {
{1, 1, 0, 0, 0, 1}, // Sector 1: T1, T2, T6 dẫn
{1, 0, 0, 0, 1, 1}, // Sector 2: T1, T5, T6 dẫn
{0, 0, 0, 1, 1, 1}, // Sector 3: T4, T5, T6 dẫn
{0, 0, 1, 1, 1, 0}, // Sector 4: T3, T4, T5 dẫn
{0, 1, 1, 1, 0, 0}, // Sector 5: T2, T3, T4 dẫn
{1, 1, 1, 0, 0, 0} // Sector 6: T1, T2, T3 dẫn
};
void EXTI_HallSensor_IRQHandler(void) {
uint8_t hall_state = Read_Hall_Sensors(); // Đọc trạng thái 3 chân Hall Ha, Hb, Hc
uint8_t sector = Convert_Hall_To_Sector(hall_state);
if (Current_Direction == DIR_FORWARD) {
Apply_Inverter_Gates(COMMUTATION_FORWARD[sector]);
} else {
Apply_Inverter_Gates(COMMUTATION_REVERSE[sector]);
}
Update_PWM_DutyCycle(Target_Speed_PWM);
}
Testing và validation
1. Kiểm chứng dạng sóng sức phản điện động
- Phương pháp đo: Dẫn động ngoài rotor quay ở tốc độ không đổi $n = 1500 \text{ rpm}$, đo điện áp hở mạch trên 2 đầu cực pha.
- Kết quả: Sức phản điện động ghi nhận đỉnh phẳng đạt góc rộng $120^\circ$ điện, biên độ đối xứng hoàn hảo, xác nhận đúng mô hình lý thuyết từ thông phân bố đều trong khe hở không khí:
$$e_1 = -2 W_1 B_g l r_1 \omega_e$$
2. Đặc tính cơ và mô men điện từ
Công suất điện từ tức thời và mô men điện từ sinh ra được tính toán theo:
$$P_e = e_a i_a + e_b i_b + e_c i_c$$ $$M_e = \frac{P_e}{\omega_e} = \frac{2 E_p I_p}{\omega_e} = \frac{4}{\pi} N_{ph} B_g l \pi r_1 I_p = K \Phi I_ư$$
Phương trình đặc tính cơ được rút ra từ hệ cân bằng năng lượng:
$$\omega = \frac{U}{K\Phi} - \frac{R}{(K\Phi)^2} M_e$$
Tốc độ n (vòng/phút)
^
n0 |---------------------------\
| \ Đặc tính cơ tự nhiên (Độ cứng lớn)
| \
ndm | \
| \
| \
0 +----------------------------------> Mô men M (Nm)
Mdm
Đặc tính cơ có dạng đường thẳng dốc nhẹ, biểu thị độ cứng đặc tính cơ rất cao, tương đương với động cơ điện một chiều kích từ độc lập nhưng không xảy ra sụt áp tiếp xúc do chổi than.
Kết quả đạt được
+-----------------------------------------------------------------------------------+
| KẾT QUẢ ĐẠT ĐƯỢC VÀ METRICS CHÍNH |
+-----------------------------------------------------------------------------------+
| [>] Hiệu suất định mức (Efficiency): 91.5% (Tăng 14.5% so với DC than) |
| [>] Độ nhấp nhô mô men (Torque Ripple): < 5.2% ở chế độ 120° commutation |
| [>] Dải điều chỉnh tốc độ (Speed Range): 1:20 (Điều chỉnh liên tục, êm dịu) |
| [>] Thời gian đáp ứng quá độ (Response Time): < 15ms (Nhờ quán tính rotor nhỏ) |
+-----------------------------------------------------------------------------------+
- Khử hoàn toàn chuyển mạch cơ học: Loại bỏ triệt để hiện tượng đánh lửa, giảm chi phí bảo trì xuống mức xấp xỉ $0 \text{ VNĐ}$ trong suốt vòng đời của cụm rotor/stator.
- Khả năng tản nhiệt tối ưu: Do cuộn dây đặt cố định ở stator, nhiệt lượng sinh ra từ tổn hao đồng $I^2 R$ được truyền trực tiếp ra vỏ nhôm tản nhiệt, cho phép động cơ làm việc ở mật độ dòng điện cao hơn 30% so với rotor dây quấn thông thường.
Đổi mới và đóng góp
Đổi mới kỹ thuật nổi bật
- Chuyển mạch điện tử tĩnh (Solid-State Commutation): Thay thế toàn bộ hệ thống cơ khí (cổ góp, giá đỡ chổi than, lò xo nén) bằng tổ hợp cầu 6 van bán dẫn điều khiển bởi logic Hall/quang học.
- Mô hình hóa chính xác hỗ cảm stator: Đưa tham số hỗ cảm $M$ vào phương trình ma trận điện áp $(L - M)$, phản ánh chính xác hiện tượng biến thiên dòng điện trong giai đoạn chuyển đổi giữa các sector so với các mô hình đơn giản hóa trước đây.
- Ứng dụng vật liệu từ tính cao cấp: Đề xuất sử dụng nam châm đất hiếm Neodymium-Iron-Boron (NdFeB) dạng thỏi ẩn bên trong rotor (Interior Permanent Magnet - IPM), giúp tăng mật độ từ thông khe hở $B_g$ lên mức $> 0.8 \text{ T}$, đồng thời bảo vệ nam châm khỏi lực ly tâm khi quay ở tốc độ cao trên $10.000 \text{ rpm}$.
+-----------------------------------------------------------------------------------+
| BẢNG ĐỐI SOÁNH HIỆU QUẢ NĂNG LƯỢNG |
+-----------------------------------------------------------------------------------+
| Giải pháp truyền động Tổn hao Rotor Hiệu suất (%) Bảo dưỡng định kỳ |
+-----------------------------------------------------------------------------------+
| Động cơ DC chổi than Đồng + Ma sát than 76.0% Mỗi 1.500 giờ |
| Động cơ dị bộ 3 pha (ACIM) Đồng lồng sóc 84.5% Không |
| Động cơ BLDC (Đồ án) 0% (Nam châm vĩnh cửu) 91.5% Không |
+-----------------------------------------------------------------------------------+
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng công nghiệp
- Hệ thống điều khiển Servo và Robot công nghiệp: Động cơ BLDC làm việc như một cơ cấu chấp hành (actuator) trong các khớp robot hoặc bàn trượt CNC đòi hỏi đáp ứng gia tốc cực nhanh và khả năng duy trì mô men giữ ở vị trí dừng ($M_e$ xác định khi $\omega = 0$).
- Phương tiện di động và Xe điện (EV): Ứng dụng trong hệ truyền động kéo xe điện với dải công suất từ vài kW đến 100 kW. Khả năng cấp nguồn trực tiếp từ dàn pin Li-ion hoặc ắc quy một chiều giúp tối ưu hóa khối lượng xe và tiết kiệm không gian lắp đặt.
- Thiết bị văn phòng và điện tử dân dụng: Quạt làm mát máy chủ (Server cooling fans), ổ đĩa quang, máy in, máy bay không người lái (UAV/Drone) nhờ trọng lượng nhẹ và độ ồn cơ học cực thấp.
Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)
Chi phí tích lũy (VNĐ)
^
| / (Động cơ DC than: Chi phí mua rẻ nhưng tiền bảo trì + điện năng cao)
| /
| / ---------------------------------
| / / (Động cơ BLDC: Chi phí ban đầu cao hơn, nhưng hòa vốn sau 1.5 năm)
| / /
| / /
| / /
+---+--+---------------------------------> Thời gian vận hành (Năm)
T_hoàn_vốn (14 - 18 tháng)
- Chi phí đầu tư ban đầu: Động cơ BLDC và bộ điều khiển nghịch lưu có giá thành cao hơn khoảng 20 - 35% so với động cơ DC truyền thống cùng công suất do chi phí nam châm đất hiếm và mạch van công suất.
- Tiết kiệm vận hành: Giảm 12 - 15% điện năng tiêu thụ, loại bỏ hoàn toàn chi phí thay thế chổi than và thời gian dừng máy (Downtime). Thời gian hoàn vốn đầu tư (ROI) trung bình đạt từ 14 đến 18 tháng trong môi trường vận hành công nghiệp liên tục 3 ca.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Độ nhấp nhô mô men (Torque Ripple): Quá trình chuyển mạch 6 bước với độ tự cảm cuộn dây $L$ gây ra hiện tượng dòng điện không thể tăng/giảm tức thời, tạo ra các xung đập mạch mô men tại các thời điểm chuyển sector ($60^\circ$ điện).
- Phụ thuộc vào cảm biến Hall: Cảm biến Hall dễ bị ảnh hưởng bởi nhiệt độ cao của stator và rung động cơ học, có thể dẫn đến sai lệch thời điểm kích mở van nghịch lưu.
- Hiện tượng suy giảm từ tính: Nam châm vĩnh cửu có nguy cơ bị khử từ nếu nhiệt độ vận hành vượt quá ngưỡng Curie ($> 120^\circ \text{C} - 150^\circ \text{C}$) hoặc khi xảy ra sự cố ngắn mạch quá dòng lớn.
Hướng phát triển đề xuất
- Ứng dụng giải thuật điều khiển không cảm biến (Sensorless BLDC Control): Xác định vị trí rotor dựa trên việc trích xuất điểm qua không (Zero-Crossing Detection) của sức phản điện động ở pha hở mạch hoặc sử dụng bộ quan sát trạng thái trượt (Sliding Mode Observer).
- Nâng cấp phương pháp điều khiển: Chuyển đổi từ điều khiển chuyển mạch 6 bước hình thang sang điều khiển tựa từ thông (Field-Oriented Control - FOC) sóng hình sin nhằm triệt tiêu hoàn toàn nhấp nhô mô men.
- Tích hợp mạch vi xử lý nhúng chuyên dụng: Thiết kế bo mạch nhúng sử dụng vi điều khiển STM32F4 / TMS320F28335 DSP tích hợp thuật toán lọc Kalman mở rộng để ước lượng góc quay rotor thời gian thực.
Đối tượng hưởng lợi
+------------------------------------------------------------------------------------+
| GIÁ TRỊ CHO CÁC ĐỐI TƯỢNG |
+------------------------------------------------------------------------------------+
| [Sinh Viên & Giảng Viên] Hệ thống hóa lý thuyết máy điện, mô hình toán chuẩn |
| [Kỹ Sư R&D & Nhúng] Code mẫu chuyển mạch 6 bước, giải thuật ngắt Hall |
| [Doanh Nghiệp Sản Xuất] Cơ sở tối ưu hóa chi phí năng lượng, giảm Downtime |
| [Nhà Nghiên Cứu Tự Động] Bàn đạp mở rộng sang FOC, DTC và Sensorless Control |
+------------------------------------------------------------------------------------+
- Sinh viên & Học viên ngành Tự động hóa: Nắm vững cấu trúc mô hình hóa toán học vi phân, hiểu rõ bản chất vật lý của sức phản điện động hình thang và sự khác biệt cốt lõi giữa các dòng máy điện DC, AC và BLDC.
- Kỹ sư phát triển hệ thống nhúng / R&D: Ứng dụng trực tiếp bảng trạng thái chuyển mạch 6 sector và nguyên lý kích van cầu 3 pha vào việc lập trình firmware điều khiển động cơ thực tế.
- Doanh nghiệp chế tạo máy & Tự động hóa: Có cơ sở dữ liệu kỹ thuật tin cậy để chuyển đổi các cơ cấu chấp hành cũ sang động cơ BLDC, nâng cao chất lượng sản phẩm và giảm thiểu chi phí bảo hành.
- Nhà nghiên cứu chuyên sâu: Khung tài liệu tham khảo chuẩn mực để tiếp tục phát triển các đề tài điều khiển thông minh, điều khiển thích nghi và chẩn đoán lỗi động cơ điện trực tuyến.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai điều khiển động cơ BLDC là gì?
Hệ thống yêu cầu: (1) Động cơ BLDC tích hợp 3 cảm biến Hall; (2) Bộ nghịch lưu 3 pha gồm 6 van công suất MOSFET/IGBT có điện áp và dòng định mức cao hơn ít nhất 1.5 lần thông số động cơ; (3) Mạch Gate Driver (ví dụ: IR2101/IR2104) để kích mở van nhánh trên (High-side bootstrap); (4) Vi điều khiển có tối thiểu 6 kênh PWM và bộ ngắt ngoài (External Interrupt) để đọc tín hiệu cảm biến vị trí.
2. Giới hạn tốc độ của động cơ BLDC bị chi phối bởi yếu tố nào và cách mở rộng?
Tốc độ tối đa bị giới hạn bởi: điện áp nguồn $U_{dc}$, biên độ sức phản điện động Back-EMF ($E = K_e \cdot \omega$), và giới hạn chịu lực ly tâm cơ học của rotor. Khi $E \approx U_{dc}$, động cơ không thể tăng tốc thêm. Để mở rộng dải tốc độ vượt tốc định mức, có thể áp dụng kỹ thuật làm suy giảm từ thông (Flux Weakening Control) bằng cách đưa thành phần dòng điện $i_d < 0$ vào stator để khử bớt từ trường nam châm vĩnh cửu.
3. Động cơ BLDC có thể thay thế trực tiếp động cơ DC chổi than trong hệ thống cũ không?
Không thể thay thế trực tiếp về mặt dây nối cấp nguồn vì động cơ DC chổi than chỉ cần nguồn 2 dây DC, trong khi BLDC đòi hỏi 3 dây pha công suất cùng 5 dây tín hiệu cảm biến Hall kết nối qua một bộ điều khiển chuyển mạch điện tử (Electronic Speed Controller - ESC/Driver).
4. Quy trình bảo trì và yêu cầu vận hành đối với động cơ BLDC như thế nào?
Động cơ BLDC không có chổi than nên không cần bảo trì định kỳ cụm quét điện. Quy trình bảo dưỡng chỉ bao gồm: kiểm tra độ rơ của vòng bi cơ khí định kỳ mỗi $10.000 - 20.000$ giờ vận hành, kiểm tra nhiệt độ làm việc của vỏ stator, và vệ sinh bụi bẩn bám trên cánh tản nhiệt của bộ điều khiển công suất.
5. Chi phí đầu tư động cơ BLDC so với động cơ AC thông thường và thời gian hoàn vốn?
Chi phí ban đầu của hệ thống BLDC (động cơ + driver) cao hơn động cơ không đồng bộ 3 pha (ACIM) cùng công suất khoảng $25 - 40%$. Tuy nhiên, nhờ hiệu suất cao hơn $8 - 12%$ và khả năng điều khiển vị trí/tốc độ chính xác mà không cần biến tần phức tạp, thời gian thu hồi vốn thông qua tiết kiệm năng lượng và chi phí vận hành thường đạt được sau 1.5 đến 2 năm.
Kết luận
Đồ án tốt nghiệp "Động cơ một chiều không chổi than BLDC sử dụng làm động cơ thực hiện" của tác giả Trần Văn Trung, dưới sự hướng dẫn khoa học của GS.TSKH Thân Ngọc Hoàn, đã giải quyết thấu đáo và hệ thống bài toán nâng cao chất lượng các hệ thống truyền động điện tự động.
Thông qua việc xây dựng mô hình giải tích toán học ma trận hoàn chỉnh có xét đến hỗ cảm $(L - M)$, phân tích chi tiết quy luật chuyển mạch điện tử 6 bước và chứng minh tính tuyến tính của đặc tính cơ $\omega = f(M)$, công trình khẳng định ưu thế vượt trội của động cơ BLDC về hiệu suất năng lượng ($> 90%$), mật độ công suất cao và tuổi thọ vận hành bền bỉ. Đây là tài liệu khoa học và kỹ thuật ứng dụng giá trị cho sinh viên, kỹ sư và các nhà phát triển hệ thống điều khiển tự động hóa công nghiệp.
