I. Tổng Quan Về Đồ Án Tốt Nghiệp Tính Toán Kiểm Tra Hệ Thống Kho Lạnh

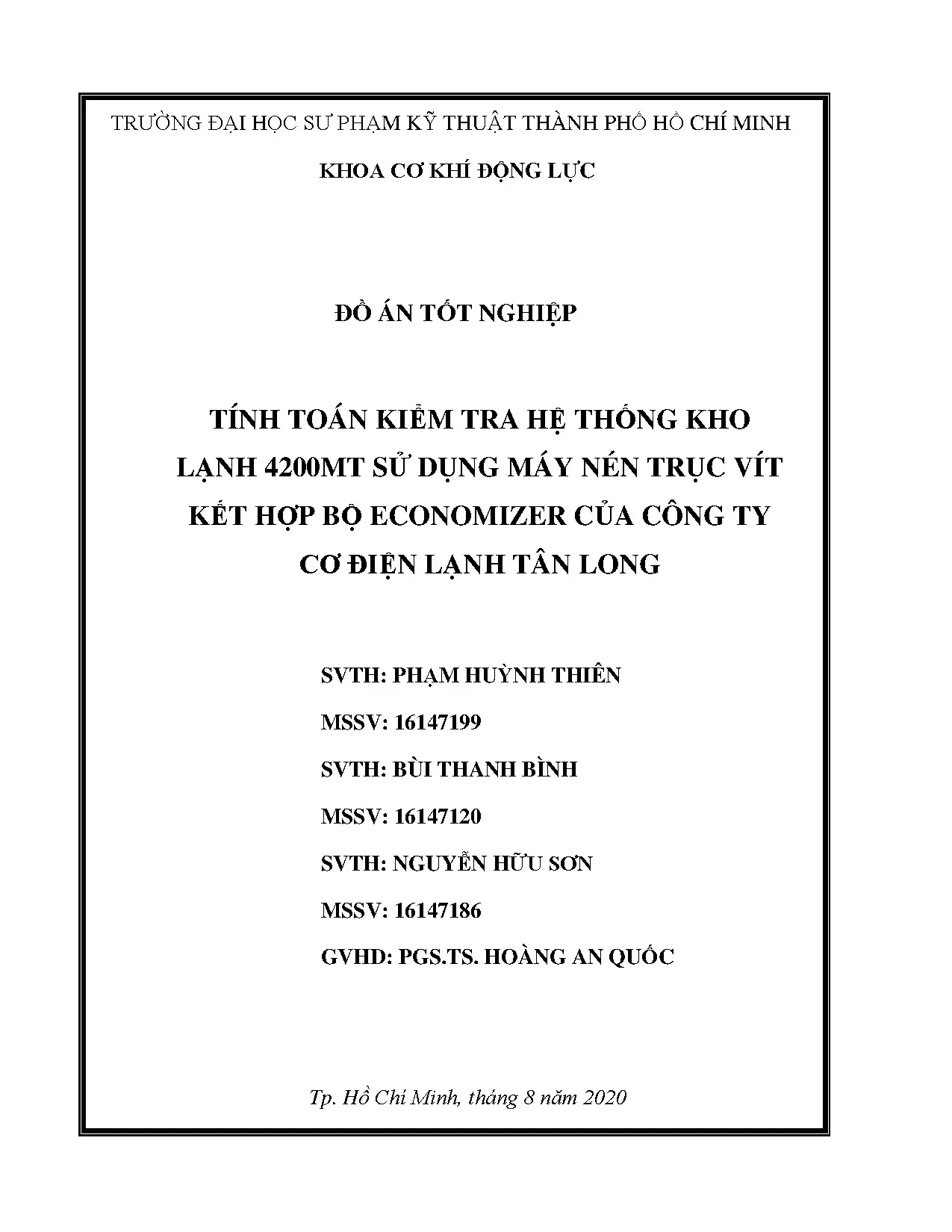

Đồ án tốt nghiệp tính toán kiểm tra hệ thống kho lạnh là một công trình nghiên cứu quan trọng trong lĩnh vực công nghệ lạnh công nghiệp. Dự án này tập trung vào việc nghiên cứu và tính toán hệ thống kho lạnh 4200MT sử dụng máy nén trục vít kết hợp bộ economizer của công ty Cơ Điện Lạnh Tân Long. Kho lạnh là một hệ thống lạnh công nghiệp có công suất lớn, được sử dụng rộng rãi trong các nhà máy chế biến thực phẩm và xí nghiệp lớn. Để đạt hiệu quả tối ưu, việc chọn hệ thống máy lạnh phù hợp là công việc quan trọng nhất. Đa số kho lạnh hiện nay sử dụng hệ thống lạnh chu trình 1-2 cấp với môi chất NH3, nhưng để tiết kiệm năng lượng và tăng COP hệ thống, nhiều công ty đã nghiên cứu các chu trình máy lạnh mới. Đồ án này thực hiện tính toán chi tiết và so sánh kết quả với các số liệu bản vẽ để đánh giá tối ưu và hiệu quả của hệ thống.
1.1. Mục Đích Của Đồ Án Tốt Nghiệp
Mục đích chính của đồ án tốt nghiệp là tiến hành tính toán kiểm tra chi tiết về hệ thống kho lạnh sử dụng công nghệ máy nén trục vít hiện đại. Nhóm học sinh thực hiện so sánh kết quả tính toán với dữ liệu trên bản vẽ kỹ thuật để xác minh tính chính xác của thiết kế. Qua đó, đồ án cung cấp cái nhìn rõ ràng về hiệu quả hoạt động và tối ưu hóa năng lượng của hệ thống mới, đồng thời nâng cao kiến thức sinh viên về công nghệ lạnh công nghiệp.
1.2. Lý Do Chọn Đề Tài Nghiên Cứu
Lý do chọn đề tài là nhu cầu tiết kiệm năng lượng và tăng hiệu suất hệ thống lạnh trong các kho lạnh công nghiệp. Sử dụng bộ economizer kết hợp với máy nén trục vít là giải pháp mới giúp cải thiện COP (Coefficient of Performance) và giảm chi phí vận hành. Việc nghiên cứu hệ thống này giúp sinh viên hiểu rõ hơn về công nghệ lạnh hiện đại và ứng dụng thực tế trong ngành công nghiệp.
II. Giới Thiệu Công Ty Và Công Nghệ Kho Lạnh
Công ty Cơ Điện Lạnh Tân Long là đơn vị chuyên cung cấp giải pháp hệ thống làm lạnh công nghiệp và thiết bị kho lạnh chuyên nghiệp. Công ty này đã phát triển và ứng dụng các công nghệ lạnh tiên tiến trong các dự án kho lạnh lớn tại Việt Nam. Công nghệ làm lạnh đông là quá trình quan trọng trong bảo quản thực phẩm, giúp duy trì chất lượng và kéo dài thời hạn sử dụng của sản phẩm. Trong quá trình làm đông và bảo quản, sản phẩm có thể trải qua những biến đổi về cấu trúc, hàm lượng nước, và các đặc tính khác. Công nghệ bảo quản bằng kho lạnh sử dụng hệ thống lạnh chu trình nhân tạo để duy trì nhiệt độ ổn định, giúp bảo quản sản phẩm trong thời gian dài với chi phí hợp lý.
2.1. Máy Nén Trục Vít Và Bộ Economizer
Máy nén trục vít là thiết bị nén khí có hai trục xoay song song, cấu tạo đơn giản và có hiệu suất cao. Bộ Economizer là thiết bị trao đổi nhiệt phụ trợ giúp tăng hiệu suất toàn hệ thống bằng cách chứa dung dịch lạnh từ đầu ngưng. Kết hợp hai thiết bị này giúp tiết kiệm năng lượng đáng kể và tăng COP hệ thống so với các chu trình truyền thống.
2.2. Phân Loại Economizer
Bộ Economizer được phân loại thành nhiều loại khác nhau: FTE (Flash Tank Economizer) sử dụng bình chứa để tách hơi, LSE (Liquid SubCooling Economizer) giúp hạ nhiệt độ dung dịch lạnh, và các loại khác. Mỗi loại Economizer có ưu điểm riêng phù hợp với các chu trình lạnh khác nhau, giúp tối ưu hóa hiệu suất làm lạnh và tiết kiệm chi phí vận hành.
III. Tính Toán Chu Trình Và Kiểm Tra Thiết Bị
Tính toán chu trình lạnh là bước quan trọng trong thiết kế hệ thống kho lạnh, bao gồm xác định thông số điểm nút trên sơ đồ chu trình Mollier. Nhóm thực hiện tính toán chi tiết các thông số nhiệt động lực như áp suất, nhiệt độ, entanpy tại các điểm khác nhau trong hệ thống. Quá trình thiết lập chu trình bao gồm sử dụng bảng tính chất môi chất lạnh NH3 để xác định các giá trị cần thiết. Sau đó tiến hành tính chọn các thiết bị chính như dàn ngưng, bình chứa cao áp, bình chứa hạ áp, bình gom dầu, bình tách khí và tính toán kích thước đường ống theo tiêu chuẩn kỹ thuật. Bước cuối cùng là so sánh kết quả tính toán với số liệu trên bản vẽ để xác minh độ chính xác và đánh giá hiệu quả hệ thống.
3.1. Sơ Đồ Hệ Thống Và Đường Đi Môi Chất
Sơ đồ hệ thống kho lạnh hiển thị đường đi của môi chất lạnh (NH3) qua các thiết bị chính: máy nén, dàn ngưng, bình chứa, bộ economizer, buồng lạnh. Chu trình nhiệt động lực được thể hiện trên đồ thị Mollier với các điểm nút tương ứng. Hiểu rõ sơ đồ hệ thống giúp xác định các thông số tại từng điểm và tính toán công suất làm lạnh chính xác.
3.2. Kiểm Tra Thiết Bị Và Tính Toán Đường Ống
Tính chọn thiết bị bao gồm xác định kích thước, diện tích trao đổi nhiệt của các thiết bị dựa trên công suất làm lạnh cần thiết. Tính toán đường ống góp dựa trên tốc độ dòng chảy, đường kính ống và tiêu chuẩn kỹ thuật. Cuối cùng tính toán lượng gas nạp vào hệ thống để đảm bảo hoạt động ổn định của máy lạnh.
IV. Nghiên Cứu Hệ Thống Van Và Kết Luận Đồ Án
Hệ thống van đóng vai trò quan trọng trong điều khiển dòng chảy của môi chất lạnh trong kho lạnh công nghiệp. Các loại van thường dùng bao gồm van an toàn (để bảo vệ hệ thống khỏi quá áp), van tiết lưu tay (điều chỉnh thủ công), van điện từ (điều khiển tự động). Công ty DANFOSS cung cấp các van công nghiệp chất lượng cao như van ICS1, ICS3 được sử dụng rộng rãi trong hệ thống lạnh hiện đại. Các cụm van DANFOSS như ICS1-CVC, ICS1-CVP, ICLX-EVM được thiết kế đặc biệt để tối ưu hóa hiệu suất và dễ bảo trì. Đồ án kết luận rằng hệ thống máy nén trục vít kết hợp bộ economizer của công ty Tân Long hoạt động hiệu quả, đáp ứng yêu cầu kỹ thuật và có tiềm năng tiết kiệm năng lượng đáng kể so với các chu trình truyền thống.
4.1. Phân Loại Van Trong Hệ Thống Lạnh
Van an toàn bảo vệ hệ thống khỏi quá áp bằng cách mở tự động khi áp suất vượt ngưỡng. Van tiết lưu tay cho phép điều chỉnh lưu lượng dòng chảy thủ công. Van điện từ được điều khiển bằng tín hiệu điện để tự động bật/tắt. Các loại van này đảm bảo an toàn và tối ưu hóa hoạt động của hệ thống làm lạnh công nghiệp.
4.2. Kết Luận Và Kiến Nghị
Đồ án kết luận rằng hệ thống máy nén trục vít với economizer có hiệu suất cao, tiết kiệm năng lượng và đáp ứng tiêu chuẩn kỹ thuật. Kiến nghị áp dụng rộng rãi công nghệ này trong các kho lạnh mới để tối ưu hóa chi phí vận hành và bảo vệ môi trường.
