I. Tổng Quan Về Đề Tài Nghiên Cứu Hộp Số Tự Động

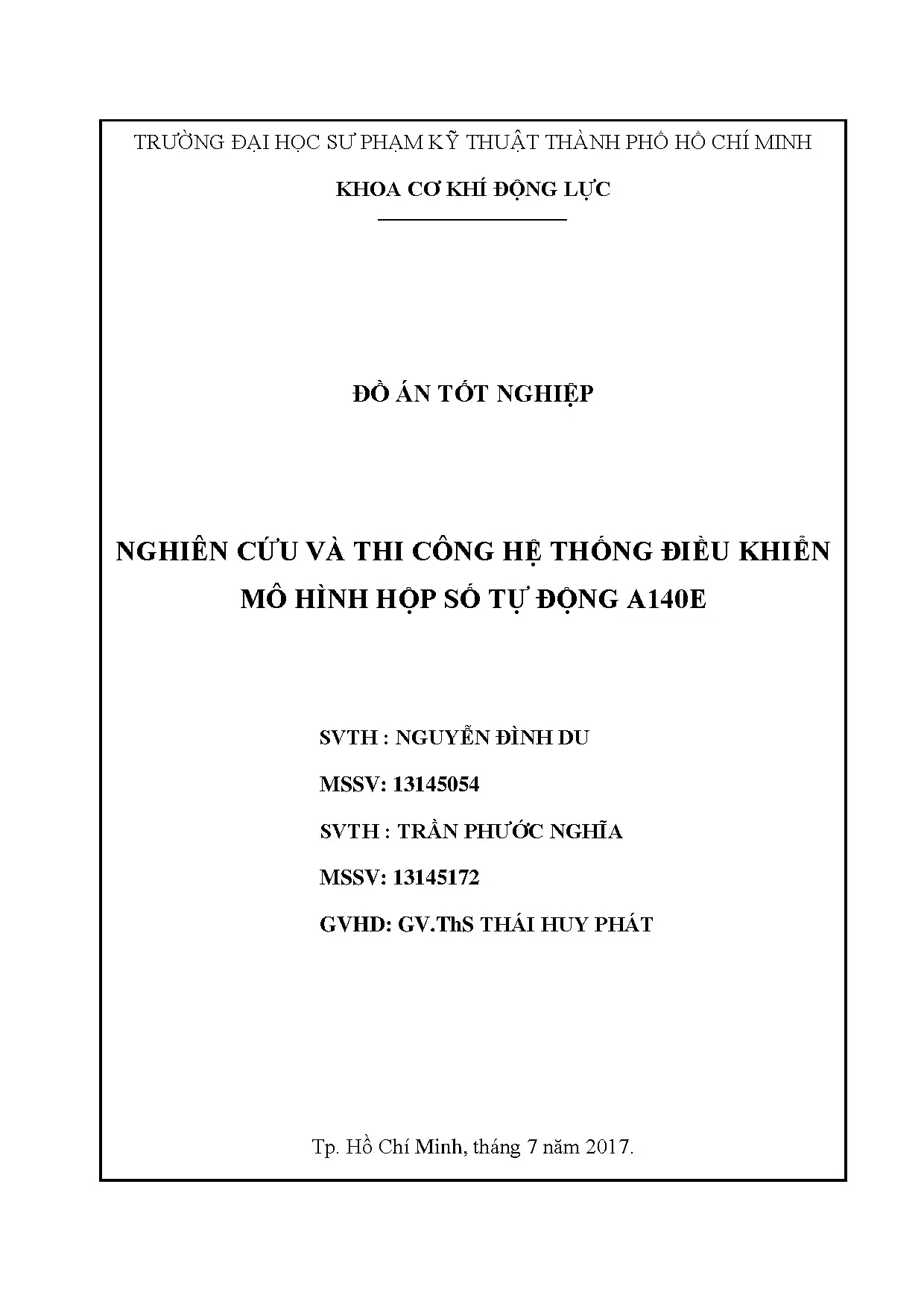

Đề tài tốt nghiệp về "Nghiên cứu và thi công hệ thống điều khiển mô hình hộp số tự động A140E" là một công trình khoa học quan trọng thực hiện tại Khoa Cơ Khí Động Lực, Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh. Hộp số tự động đã trở thành một thành phần không thể thiếu trong các phương tiện hiện đại, đặc biệt là trong công nghiệp ôtô Việt Nam. Với sự phát triển mạnh mẽ của ngành công nghiệp ôtô, nhu cầu về kỹ năng thi công và điều khiển hộp số tự động ngày càng cao. Đề tài này nhằm góp phần nâng cao chất lượng đào tạo kỹ sư cơ khí và cung cấp những kiến thức thực tiễn cần thiết cho các sinh viên. Thông qua nghiên cứu này, các sinh viên sẽ hiểu rõ hơn về cấu trúc, nguyên lý hoạt động và các hệ thống điều khiển hiện đại được áp dụng trong các loại hộp số tự động của các hãng xe nổi tiếng trên thế giới.
1.1. Ý Do Hình Thành Đề Tài Nghiên Cứu
Thị trường ôtô Việt Nam đang phát triển nhanh chóng, nhưng công nghệ hộp số tự động vẫn chủ yếu phụ thuộc vào nhập khẩu. Các kỹ sư Việt Nam chưa có cơ hội tiếp xúc sâu với hệ thống thi công hộp số A140E - một trong những công nghệ tiên tiến nhất hiện nay. Với sự hỗ trợ từ giảng viên hướng dẫn, các sinh viên thực hiện đề tài này nhằm giải quyết khoảng trống kiến thức và cung cấp nền tảng vững chắc cho sự phát triển ngành công nghiệp ôtô trong nước.
1.2. Mục Tiêu Và Phạm Vi Nghiên Cứu
Mục tiêu chính của đề tài là xây dựng một mô hình hộp số tự động A140E hoàn chỉnh từ thiết kế, lắp ráp đến vận hành. Phạm vi nghiên cứu bao gồm khảo sát hộp số tự động trên Toyota Camry LE, thiết kế hệ thống điều khiển sử dụng công nghệ điện tử hiện đại, và triển khai các bộ cảm biến để hiển thị thông tin qua bảng hiển thị LED. Sản phẩm cuối cùng sẽ là một công cụ giáo dục hữu ích cho sinh viên.
II. Cấu Trúc Và Nguyên Lý Hoạt Động Hộp Số Tự Động A140E
Hộp số tự động A140E là một hệ thống truyền động cao cấp được thiết kế bởi Aisin, công ty hàng đầu trong lĩnh vực truyền động ôtô. Hệ thống này gồm bốn cấp số tiến và một cấp số lùi, được điều khiển hoàn toàn tự động dựa trên các thông số như vận tốc xe, tải trọng động cơ và lệnh từ người lái. Nguyên lý hoạt động của hộp số tự động dựa trên sử dụng chất lỏng thủy lực (dầu ATF) để truyền lực từ động cơ sang bánh xe. Hệ thống điều khiển hộp số A140E sử dụng các van điều khiển tỷ lệ lưu lượng chất lỏng, giúp chuyển đổi cấp số một cách mượt mà và hiệu quả. Việc hiểu rõ cấu trúc của hộp số tự động là nền tảng quan trọng để các kỹ sư có thể thiết kế, sửa chữa và bảo dưỡng các hệ thống này một cách chuyên nghiệp.
2.1. Sơ Đồ Kết Cấu Và Các Thành Phần Chính
Hộp số A140E bao gồm các thành phần chính: bộ máy phát động (torque converter), hệ thống bánh răng hành tinh (planetary gear system), và hệ thống điều khiển thủy lực điện tử. Torque converter giúp truyền động mềm mại từ động cơ, trong khi bánh răng hành tinh cho phép thay đổi tỷ số truyền một cách linh hoạt. Hệ thống điều khiển được trang bị các cảm biến vị trí cơ và động cơ, kết hợp với bộ vi xử lý để ra quyết định chuyển cấp tối ưu.
2.2. Hệ Thống Chuyển Cấp Tự Động Và Hiệu Suất
Quá trình chuyển cấp trong hộp số tự động A140E được thực hiện bởi hệ thống van điều khiển thủy lực khi nhận tín hiệu từ bộ vi xử lý điều khiển (ECU). Hiệu suất truyền động của hệ thống này đạt 92-95%, cao hơn so với hộp số số bán tự động. Thời gian chuyển cấp rất nhanh (khoảng 0.2-0.3 giây), đảm bảo trải nghiệm lái xe mượt mà và tiết kiệm nhiên liệu.
III. Thiết Kế Mô Hình Và Hệ Thống Điều Khiển
Quá trình thiết kế mô hình hộp số tự động A140E được thực hiện dựa trên các bản vẽ kỹ thuật chi tiết và khảo sát thực tế trên xe Toyota Camry LE. Hệ thống điều khiển mô hình được thiết kế với mục đích tái hiện các chức năng cốt lõi của hộp số tự động thực tế, từ khởi động, chuyển cấp cho đến đạt vận tốc ổn định. Mô hình này sử dụng động cơ điện 24V để mô phỏng động cơ ôtô, kết hợp với hệ thống bánh răng tỷ lệ để thể hiện các cấp số khác nhau. Thiết kế hệ thống điều khiển bao gồm các cảm biến Hall để phát hiện vị trí cơ, bộ vi xử lý Arduino để xử lý dữ liệu, và các van solenoid để điều khiển lưu lượng chất lỏng. Toàn bộ quá trình hoạt động được hiển thị trên bảng LED giúp sinh viên dễ dàng quan sát.
3.1. Quy Trình Lắp Ráp Và Chế Tạo Mô Hình
Lắp ráp mô hình bắt đầu từ gia công các chi tiết cơ khí theo bản vẽ kỹ thuật, sau đó lắp ráp hệ thống bánh răng và bộ động cơ. Quá trình chế tạo kéo dài gần 4 tháng, bao gồm thiết kế, gia công, lắp ráp và kiểm tra chất lượng. Các sinh viên phải tuân thủ tiêu chuẩn kỹ thuật chặt chẽ để đảm bảo mô hình hoạt động đúng theo thiết kế ban đầu.
3.2. Tích Hợp Hệ Thống Điều Khiển Điện Tử
Hệ thống điều khiển điện tử được tích hợp bao gồm bộ vi xử lý Arduino, các cảm biến vị trí, van solenoid điều khiển lưu lượng, và bộ hiển thị LED. Chương trình điều khiển được lập trình để tự động chuyển cấp dựa trên tín hiệu từ cảm biến vận tốc và tải trọng. Đây là phần quan trọng nhất giúp mô hình phản ánh chính xác hoạt động của hộp số tự động A140E thực tế.
IV. Ứng Dụng Thực Tiễn Và Ý Nghĩa Giáo Dục
Mô hình hộp số tự động A140E không chỉ là một công trình tốt nghiệp mà còn là công cụ giáo dục quý giá cho các sinh viên khoa Cơ Khí. Thông qua mô hình này, sinh viên có thể quan sát trực tiếp cách hoạt động của hộp số tự động, hiểu rõ hơn về quá trình chuyển cấp và hệ thống điều khiển điện tử mà không cần phải phân tích trên xe thực. Sản phẩm này có ứng dụng thực tiễn trong giảng dạy, nghiên cứu, và đào tạo lại công nhân kỹ thuật. Ngoài ra, mô hình còn giúp cầu nối giữa lý thuyết và thực hành, tạo nền tảng vững chắc cho các sinh viên muốn phát triển sự nghiệp trong ngành công nghiệp ôtô Việt Nam. Với sự hỗ trợ của các giảng viên, đặc biệt là thầy THÁI HUY PHÁT và thầy ĐẶNG VŨ MINH ĐĂNG, đề tài này đã hoàn thành thành công và sẵn sàng được sử dụng trong các hoạt động giáo dục.
4.1. Giá Trị Giáo Dục Và Đào Tạo
Giá trị giáo dục của mô hình hộp số tự động A140E nằm ở khả năng giúp sinh viên hiểu rõ cấu trúc, nguyên lý hoạt động của một trong những công nghệ ôtô phức tạp nhất. Sinh viên có thể thực hành lắp ráp, điều chỉnh, và kiểm tra hệ thống mà không phải lo lắng về chi phí cao. Mô hình này cũng hỗ trợ đào tạo lại công nhân kỹ thuật trong các trung tâm bảo dưỡng ôtô, nâng cao chất lượng dịch vụ trong ngành.
4.2. Đóng Góp Cho Sự Phát Triển Ngành Công Nghiệp Ôtô
Sự phát triển của mô hình này đánh dấu một bước tiến trong đào tạo kỹ sư cơ khí tại Việt Nam. Với kiến thức chuyên sâu về hộp số tự động, các sinh viên sẽ sẵn sàng đóng góp vào sự phát triển ngành công nghiệp ôtô trong nước. Đây là nền tảng quan trọng để Việt Nam có thể tự chủ trong việc thiết kế, sản xuất, và bảo dưỡng các hệ thống truyền động hiện đại.
