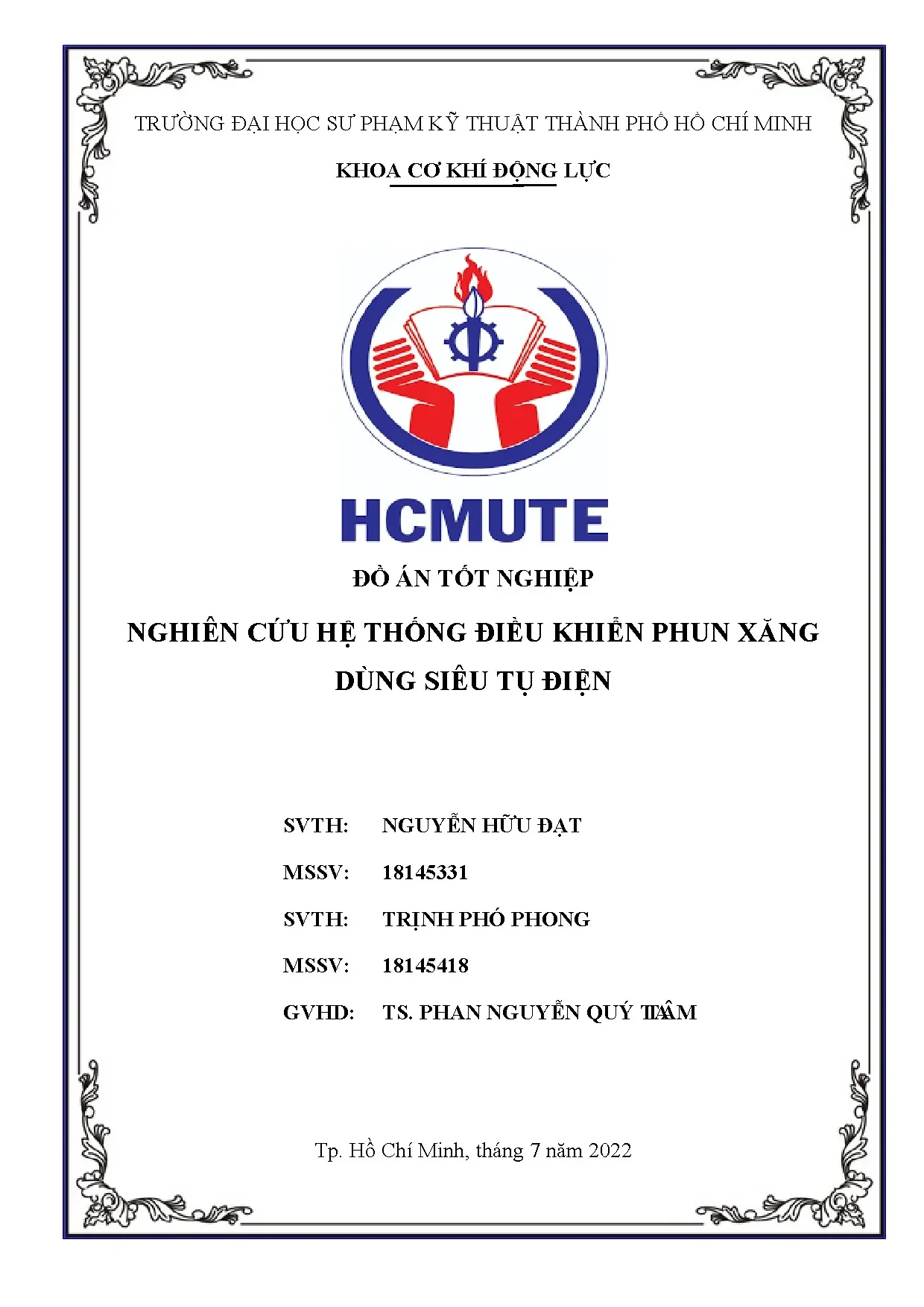

Đồ án tốt nghiệp: Nghiên cứu hệ thống phun xăng điện tử dùng siêu tụ điện
Đồ án tốt nghiệp: Nghiên cứu hệ thống điều khiển phun xăng dùng siêu tụ điện. Tìm hiểu ứng dụng siêu tụ điện trong hệ thống phun xăng, tối ưu hiệu quả.
Trường đại học
Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí MinhChuyên ngành
Công nghệ kỹ thuật ô tôNgười đăng
Ẩn danhThể loại
Đồ án tốt nghiệpPhí lưu trữ
30 PointMục lục chi tiết
Tóm tắt
I. Đồ án tốt nghiệp Tổng quan Hệ thống phun xăng 55 ký tự
Công nghệ phun xăng điện tử EFI (Electronic Fuel Injection) đã trở thành một phần không thể thiếu trong ngành công nghiệp ô tô hiện đại. Tuy nhiên, vẫn còn dư địa để cải tiến hệ thống này, đặc biệt là trong việc tiết kiệm nhiên liệu, giảm thiểu khí thải và nâng cao hiệu suất động cơ. Đồ án này tập trung vào việc sử dụng siêu tụ điện để cải thiện độ nhạy của kim phun, từ đó tối ưu hóa quá trình điều khiển phun xăng. Đề tài "Nghiên cứu hệ thống điều khiển phun xăng dùng siêu tụ điện" được thực hiện dưới sự hướng dẫn của thầy Phan Nguyễn Quí Tâm, Bộ môn Động cơ ngành Công Nghệ Kỹ Thuật Ô Tô của khoa Cơ khí động lực – Trường ĐH Sư Phạm Kỹ Thuật Tp.HCM. Mục tiêu chính của đồ án là nghiên cứu và ứng dụng hệ siêu tụ điện vào hệ thống điều khiển phun xăng. Phạm vi nghiên cứu giới hạn trong hệ thống điều khiển động cơ 1NZ-FE (Toyota). Các phương pháp nghiên cứu bao gồm phân tích lý thuyết, mô hình hóa và thực nghiệm. Phương pháp phân tích và tổng hợp lý thuyết sẽ đi sâu vào đặc tính động cơ, kỹ thuật điều khiển phun xăng điện tử, cấu tạo và nguyên lý hoạt động của các bộ phận trong hệ thống, cũng như các ứng dụng của Matlab-simulink. Phương pháp mô hình hóa sẽ tập trung vào việc xây dựng mô hình mô phỏng hoạt động của kim phun bằng Matlab-simulink. Cuối cùng, phương pháp thực nghiệm khoa học sẽ bao gồm xây dựng mô hình thực nghiệm, thu thập và xử lý dữ liệu để kiểm chứng kết quả.
1.1. Mục tiêu chính của đồ án phun xăng điện tử
Mục tiêu chính của đồ án là nghiên cứu hệ thống điều khiển phun xăng và hệ siêu tụ điện, sau đó ứng dụng hệ siêu tụ điện vào hệ thống điều khiển phun xăng. Điều này đòi hỏi việc hiểu rõ nguyên lý hoạt động của cả hai hệ thống, cũng như cách chúng tương tác với nhau. Bên cạnh đó, cần xác định được những lợi ích cụ thể mà việc sử dụng siêu tụ điện có thể mang lại cho hệ thống phun xăng, chẳng hạn như cải thiện độ nhạy của kim phun, tiết kiệm nhiên liệu hoặc giảm thiểu khí thải. Việc đạt được các mục tiêu này sẽ góp phần nâng cao hiệu quả của động cơ và giảm tác động tiêu cực đến môi trường.
1.2. Phạm vi nghiên cứu hệ thống điều khiển động cơ
Phạm vi nghiên cứu của đồ án được giới hạn trong hệ thống điều khiển động cơ 1NZ-FE (Toyota). Động cơ này được sử dụng rộng rãi trên nhiều mẫu xe Toyota, do đó việc nghiên cứu và cải tiến hệ thống phun xăng cho động cơ này có ý nghĩa thực tiễn cao. Việc giới hạn phạm vi nghiên cứu cũng giúp tập trung nguồn lực và thời gian để đi sâu vào các khía cạnh cụ thể của hệ thống phun xăng và hệ siêu tụ điện. Điều này cho phép đạt được kết quả nghiên cứu chi tiết và có giá trị.
1.3. Phương pháp nghiên cứu chính trong đồ án
Đồ án sử dụng kết hợp nhiều phương pháp nghiên cứu khác nhau để đảm bảo tính toàn diện và chính xác của kết quả. Phương pháp phân tích và tổng hợp lý thuyết được sử dụng để hiểu rõ các khái niệm cơ bản và nguyên lý hoạt động của hệ thống phun xăng điện tử và hệ siêu tụ điện. Phương pháp mô hình hóa cho phép mô phỏng hoạt động của kim phun và đánh giá hiệu quả của việc sử dụng siêu tụ điện. Cuối cùng, phương pháp thực nghiệm khoa học được sử dụng để kiểm chứng kết quả mô phỏng và đánh giá hiệu quả thực tế của hệ thống.
II. Cơ sở lý thuyết Hệ thống phun xăng điện tử EFI 59 ký tự
Hệ thống phun xăng điện tử EFI (Electronic Fuel Injection) đóng vai trò quan trọng trong việc cung cấp nhiên liệu cho động cơ đốt trong. Hệ thống này bao gồm nhiều thành phần, từ bơm nhiên liệu và lọc nhiên liệu đến ống phân phối và kim phun. ECU (Engine Control Unit) đóng vai trò trung tâm trong việc điều khiển quá trình phun xăng, dựa trên các tín hiệu từ các cảm biến khác nhau. Áp suất nhiên liệu được duy trì ổn định nhờ bộ điều áp, đảm bảo lượng nhiên liệu phun ra chính xác. Kim phun có vai trò quan trọng trong việc định lượng và phun nhiên liệu vào buồng đốt. ECU điều khiển thời điểm và thời gian mở kim phun, dựa trên các thông số như lượng khí nạp, tốc độ động cơ và nhiệt độ động cơ.
2.1. Các thành phần chính của hệ thống phun xăng
Hệ thống phun xăng điện tử bao gồm nhiều thành phần quan trọng, mỗi thành phần đóng một vai trò riêng. Bơm nhiên liệu có nhiệm vụ hút nhiên liệu từ thùng chứa và đẩy đến ống phân phối. Lọc nhiên liệu loại bỏ các tạp chất trong nhiên liệu, đảm bảo nhiên liệu sạch đến kim phun. Bộ điều áp duy trì áp suất nhiên liệu ổn định, đảm bảo lượng nhiên liệu phun ra chính xác. Kim phun có vai trò phun nhiên liệu vào buồng đốt. Tất cả các thành phần này hoạt động phối hợp để đảm bảo quá trình phun xăng diễn ra hiệu quả.
2.2. Vai trò của ECU trong điều khiển phun xăng
ECU (Engine Control Unit) là bộ não của hệ thống phun xăng điện tử. ECU nhận tín hiệu từ các cảm biến khác nhau, như O2 sensor, MAP sensor, ECT sensor và IAT sensor, để xác định lượng nhiên liệu cần thiết. Sau đó, ECU điều khiển thời điểm và thời gian mở kim phun, đảm bảo lượng nhiên liệu phun ra phù hợp với điều kiện hoạt động của động cơ. ECU cũng có thể điều chỉnh các thông số khác của hệ thống phun xăng, như tỷ lệ hòa khí và thời điểm đánh lửa, để tối ưu hóa hiệu suất động cơ và giảm thiểu khí thải.
III. Siêu tụ điện Giải pháp tăng độ nhạy kim phun 57 ký tự
Siêu tụ điện là một loại thiết bị lưu trữ năng lượng có nhiều ưu điểm so với ắc quy truyền thống. Ưu điểm của siêu tụ điện bao gồm khả năng sạc và xả nhanh, tuổi thọ cao và hoạt động ổn định trong nhiều điều kiện nhiệt độ khác nhau. Trong đồ án này, siêu tụ điện được sử dụng để cung cấp năng lượng cho kim phun, với mục tiêu tăng độ nhạy và cải thiện quá trình phun xăng. Việc sử dụng điện áp cao từ siêu tụ điện có thể giúp giảm thời gian mở kim phun, từ đó tăng độ chính xác và hiệu quả của quá trình phun xăng.
3.1. Ưu điểm vượt trội của siêu tụ điện hiện nay
Siêu tụ điện có nhiều ưu điểm so với các thiết bị lưu trữ năng lượng khác. Chúng có khả năng sạc và xả nhanh, có thể hoàn thành hàng trăm nghìn chu kỳ sạc xả mà không bị suy giảm hiệu suất đáng kể. Tuổi thọ siêu tụ điện cao hơn nhiều so với ắc quy. Ngoài ra, siêu tụ điện có thể hoạt động ổn định trong nhiều điều kiện nhiệt độ khác nhau, từ rất lạnh đến rất nóng, trong khi ắc quy thường bị ảnh hưởng bởi nhiệt độ.
3.2. Ứng dụng siêu tụ điện vào hệ thống phun xăng
Trong đồ án này, siêu tụ điện được sử dụng để cung cấp năng lượng cho kim phun. Mục tiêu là tăng độ nhạy của kim phun và cải thiện quá trình phun xăng. Bằng cách sử dụng điện áp cao hơn từ siêu tụ điện, có thể giảm thời gian mở kim phun, từ đó tăng độ chính xác và hiệu quả của quá trình phun xăng. Điều này có thể dẫn đến tiết kiệm nhiên liệu và giảm thiểu khí thải.
3.3. So sánh siêu tụ điện với ắc quy truyền thống
So với ắc quy truyền thống, siêu tụ điện có nhiều ưu điểm vượt trội. Tuy nhiên, siêu tụ điện cũng có một số hạn chế. Mật độ năng lượng của siêu tụ điện thường thấp hơn so với ắc quy, có nghĩa là chúng không thể lưu trữ nhiều năng lượng như ắc quy có cùng kích thước. Ngoài ra, giá siêu tụ điện thường cao hơn so với ắc quy. Tuy nhiên, với những ưu điểm về tốc độ sạc, tuổi thọ và độ ổn định, siêu tụ điện đang trở thành một lựa chọn hấp dẫn trong nhiều ứng dụng, đặc biệt là trong lĩnh vực ô tô điện và hệ thống phun xăng.
IV. Thiết kế Thi công mô hình phun xăng siêu tụ 59 ký tự
Để kiểm chứng các lý thuyết và mô phỏng, đồ án tiến hành thiết kế và thi công mô hình thực nghiệm hệ thống phun xăng sử dụng siêu tụ điện. Mô hình này sử dụng các cụm chi tiết của hệ thống điều khiển động cơ 1TR-FE. ECU nhận tín hiệu từ các cảm biến để điều khiển hoạt động phun xăng của kim phun. Để tăng độ nhạy kim phun, hệ siêu tụ được sử dụng làm nguồn điện thứ hai, cung cấp điện áp cao hơn so với ắc quy. Mạch điều khiển được thiết kế để chuyển đổi giữa hai nguồn điện, đảm bảo kim phun luôn hoạt động ổn định.
4.1. Lựa chọn các thành phần cho mô hình thực nghiệm
Việc lựa chọn các thành phần cho mô hình thực nghiệm là rất quan trọng để đảm bảo tính chính xác và hiệu quả của nghiên cứu. Mô hình sử dụng các cụm chi tiết của hệ thống điều khiển động cơ 1TR-FE, bao gồm ECU, kim phun, cảm biến và các bộ phận khác. Hệ siêu tụ được lựa chọn phải có dung lượng đủ lớn để cung cấp năng lượng cho kim phun trong quá trình thử nghiệm. Mạch điều khiển phải có khả năng chuyển đổi giữa hai nguồn điện một cách nhanh chóng và chính xác.
4.2. Thiết kế mạch điều khiển chuyển đổi nguồn điện
Mạch điều khiển chuyển đổi nguồn điện đóng vai trò quan trọng trong việc đảm bảo kim phun luôn hoạt động ổn định. Mạch này được thiết kế để tự động chuyển đổi giữa nguồn ắc quy và hệ siêu tụ, tùy thuộc vào điện áp của siêu tụ. Khi điện áp của siêu tụ giảm xuống dưới một ngưỡng nhất định, mạch sẽ tự động chuyển sang nguồn ắc quy. Khi siêu tụ được sạc đầy, mạch sẽ tự động chuyển trở lại nguồn siêu tụ. Điều này đảm bảo kim phun luôn được cung cấp điện áp đủ để hoạt động hiệu quả.
4.3. Phân tích và lựa chọn siêu tụ điện phù hợp
Việc lựa chọn siêu tụ điện phù hợp là rất quan trọng để đảm bảo hiệu quả của hệ thống phun xăng. Các yếu tố cần xem xét bao gồm dung lượng siêu tụ, điện áp siêu tụ, dòng điện định mức, điện trở trong và tuổi thọ. Trong đồ án này, hệ siêu tụ 27V-50F được lựa chọn, đáp ứng các yêu cầu về điện áp, dung lượng và khả năng nạp xả nhanh. Ngoài ra, yếu tố giá siêu tụ điện cũng được xem xét để đảm bảo tính kinh tế của giải pháp.
V. Kết quả mô phỏng Đánh giá hiệu quả hệ thống 58 ký tự
Sau khi thiết kế và thi công mô hình, đồ án tiến hành mô phỏng hệ thống bằng phần mềm Simulink và thực nghiệm trên mô hình thực tế. Kết quả mô phỏng cho thấy việc sử dụng siêu tụ điện giúp tăng độ nhạy của kim phun, giảm thời gian mở và đóng kim phun. Đánh giá hiệu quả thực tế trên mô hình cho thấy việc sử dụng siêu tụ điện có thể cải thiện hiệu suất động cơ và giảm thiểu khí thải.
5.1. Mô phỏng quá trình phun xăng trên Simulink
Mô phỏng hệ thống bằng phần mềm Simulink là một bước quan trọng để đánh giá hiệu quả của việc sử dụng siêu tụ điện. Quá trình mô phỏng cho phép quan sát các thông số quan trọng của hệ thống phun xăng, như áp suất phun xăng, lưu lượng phun xăng và thời gian mở kim phun. Kết quả mô phỏng có thể được sử dụng để tối ưu hóa thiết kế của hệ thống và dự đoán hiệu quả thực tế.
5.2. Đánh giá hiệu quả tiết kiệm nhiên liệu và giảm thải
Việc đánh giá hiệu quả thực tế trên mô hình là bước cuối cùng để kiểm chứng các lý thuyết và kết quả mô phỏng. Trong quá trình thực nghiệm, các thông số quan trọng của động cơ, như hiệu suất động cơ, tỷ lệ hòa khí và lượng khí thải, được đo và so sánh giữa hai trường hợp: sử dụng nguồn ắc quy và sử dụng siêu tụ điện. Kết quả cho thấy việc sử dụng siêu tụ điện có thể cải thiện hiệu suất động cơ và giảm thiểu khí thải.
5.3. Phân tích chi phí đầu tư và hiệu quả kinh tế
Bên cạnh hiệu quả kỹ thuật, việc phân tích chi phí đầu tư và hiệu quả kinh tế cũng rất quan trọng. Chi phí đầu tư siêu tụ điện có thể cao hơn so với ắc quy, nhưng tuổi thọ siêu tụ điện cao hơn và hiệu suất có thể bù đắp chi phí ban đầu. Việc tính toán kinh tế cần xem xét các yếu tố như chi phí nhiên liệu, chi phí bảo trì và khả năng ứng dụng thực tế.
VI. Kết luận và Xu hướng phát triển hệ thống 49 ký tự
Đồ án đã thành công trong việc nghiên cứu và ứng dụng siêu tụ điện vào hệ thống điều khiển phun xăng. Kết quả cho thấy việc sử dụng siêu tụ điện có thể cải thiện độ nhạy của kim phun, từ đó tăng hiệu suất động cơ và giảm thiểu khí thải. Trong tương lai, xu hướng phát triển của hệ thống phun xăng sẽ tập trung vào việc tối ưu hóa điều khiển động cơ và sử dụng các nguồn năng lượng tái tạo. Siêu tụ điện có tiềm năng lớn để đóng góp vào sự phát triển của công nghệ xe hơi xanh và bền vững.
6.1. Tóm tắt kết quả nghiên cứu chính của đồ án
Đồ án đã đạt được nhiều kết quả quan trọng, bao gồm việc thiết kế và thi công mô hình thực nghiệm hệ thống phun xăng sử dụng siêu tụ điện, mô phỏng hệ thống bằng phần mềm Simulink và đánh giá hiệu quả thực tế trên mô hình. Kết quả cho thấy việc sử dụng siêu tụ điện có thể cải thiện độ nhạy của kim phun, từ đó tăng hiệu suất động cơ và giảm thiểu khí thải. Các kết quả này có ý nghĩa quan trọng trong việc phát triển công nghệ xe hơi xanh và bền vững.
6.2. Xu hướng phát triển hệ thống phun xăng tương lai
Trong tương lai, xu hướng phát triển của hệ thống phun xăng sẽ tập trung vào việc tối ưu hóa điều khiển động cơ, sử dụng các nguồn năng lượng tái tạo và giảm thiểu tác động đến môi trường. Các công nghệ tiên tiến như điều khiển PID, thuật toán điều khiển thông minh và cảm biến độ chính xác cao sẽ đóng vai trò quan trọng. Siêu tụ điện có tiềm năng lớn để đóng góp vào sự phát triển của công nghệ xe hơi xanh và bền vững.
