Bối cảnh và vấn đề nghiên cứu

Trong quá trình công nghiệp hóa và hiện đại hóa, yêu cầu tự động hóa trong sản xuất đòi hỏi các hệ thống truyền động điện phải đạt hiệu suất cao, vận hành linh hoạt, kết cấu gọn nhẹ và độ tin cậy lớn. Trong những năm gần đây, phương tiện giao thông chạy điện (Electric Vehicles - EVs) thu hút sự quan tâm đặc biệt trên toàn cầu như một giải pháp thay thế tất yếu cho các loại xe sử dụng động cơ đốt trong (ICE) truyền thống. Động lực chính của sự chuyển dịch này xuất phát từ các vấn đề môi trường cấp bách cùng áp lực kinh tế liên quan đến việc cạn kiệt và tiêu thụ nguồn nhiên liệu hóa thạch.

Sự phát triển vượt bậc của công nghệ tích trữ năng lượng (ắc quy) và công nghệ động cơ điện một chiều không chổi than (Brushless DC Motor - BLDC) đã đưa xe điện trở thành giải pháp kỹ thuật hứa hẹn nhất. Điểm khác biệt mấu chốt giữa xe điện và xe chạy động cơ đốt trong là khả năng thực hiện quá trình phanh tái sinh (regenerative braking). Đối với phương tiện ICE thông thường, toàn bộ động năng khi giảm tốc hoặc xuống dốc đều bị tiêu tán thành nhiệt năng thông qua hệ thống phanh ma sát cơ khí. Ngược lại, trên xe điện, khi quán tính chuyển động của xe lớn, động cơ truyền động BLDC có thể chuyển đổi chế độ làm việc để hoạt động như một máy phát điện, biến đổi động năng của xe thành điện năng nạp ngược trở lại vào bộ ắc quy, vừa nâng cao hiệu suất sử dụng năng lượng vừa hỗ trợ giảm tải cho hệ thống phanh cơ.

Từ yêu cầu thực tiễn đó, đồ án tốt nghiệp đại học ngành Điện Tự Động Công Nghiệp tại Trường Đại học Dân lập Hải Phòng (thực hiện năm 2018 dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn) đã lựa chọn đề tài: "Hệ thống hãm máy phát của xe điện truyền động bằng động cơ BLDC".

Mục tiêu và các nhiệm vụ nghiên cứu cụ thể của đề tài bao gồm:

  1. Nghiên cứu tổng quan về cấu tạo, đặc tính kỹ thuật, ưu nhược điểm của động cơ điện một chiều nam châm vĩnh cửu không chổi than (BLDC) so với động cơ một chiều truyền thống.
  2. Xây dựng mô hình toán học giải tích mô tả sức điện động, mô men và phương trình động học của động cơ BLDC; khảo sát các phương pháp điều khiển động cơ (sử dụng cảm biến vị trí Hall/quang, phương pháp không cảm biến sensorless và điều khiển tốc độ bằng vòng kín PI kết hợp điều chế độ rộng xung PWM).
  3. Thiết lập cơ sở lý thuyết về động học cản chuyển động của xe điện (tổn thất ma sát khí động học, ma sát lăn, lực đẩy lên dốc); nghiên cứu chiến lược phân bố lực phanh hãm máy phát kết hợp giữa điều khiển mờ (Fuzzy logic) và bộ điều khiển PID nhằm tối ưu hóa hiệu suất thu hồi năng lượng nạp vào ắc quy (đánh giá trạng thái nạp SOC).
  • Đối tượng nghiên cứu: Động cơ điện một chiều nam châm vĩnh cửu không chổi than (BLDC) và hệ thống hãm máy phát (phanh tái sinh) ứng dụng trên xe điện.
  • Phạm vi nghiên cứu:
    • Không gian: Đề tài thực hiện tại Khoa Điện - Điện tử, Trường Đại học Dân lập Hải Phòng.
    • Thời gian: Năm 2018.
    • Phạm vi kỹ thuật: Tập trung vào động cơ BLDC ba pha công suất từ vài chục đến 100 kW dùng cho truyền động xe kéo; cấu trúc bộ nghịch lưu 6 van bán dẫn công suất; giải thuật chuyển mạch 6 bước; nguyên lý bắt điểm zero của sức phản điện động và mô phỏng đánh giá đặc tính động học hãm máy phát trên xe điện.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết của đồ án dựa trên các nguyên lý cơ bản của kỹ thuật máy điện, điện tử công suất và lý thuyết điều khiển tự động:

  • Bản chất động cơ BLDC: Mặc dù mang tên động cơ một chiều, thực chất BLDC thuộc nhóm động cơ xoay chiều đồng bộ kích từ bằng nam châm vĩnh cửu đặt trên rotor, có sức phản điện động dạng sóng hình thang (trapezoidal back-EMF) do từ trường khe hở không khí phân bố hình thang. Cuộn dây phần ứng ba pha được đặt tĩnh tại stator, loại bỏ hoàn toàn cơ cấu cổ góp - chổi than cơ khí và thay thế bằng bộ chuyển mạch điện tử (Electronic Commutator) sử dụng các phần tử bán dẫn công suất (transistor, MOSFET, IGBT).
  • Cơ sở cảm biến và đo lường vị trí:
    • Hiệu ứng Hall (phát hiện năm 1879 bởi Edwin Hall): Dựa trên hiện tượng tích tụ điện tích tạo ra hiệu điện thế ngang $U_r = \frac{K_h \cdot B}{d}$ khi dây dẫn có dòng điện đặt trong từ trường vuông góc, từ đó xác định góc quay cực từ rotor.
    • Hiệu ứng từ trở (Magnetoresistor - MR): Đo sự biến thiên điện trở theo quan hệ $R = \frac{U}{m \cdot v^2}$ khi từ thông xuyên qua vật liệu.
    • Cảm biến quang học: Sử dụng đĩa chắn sáng góc $180^\circ$ gắn trên trục kết hợp hệ thống LED và transistor quang.
  • Mô hình toán học máy điện:
    • Phương trình cân bằng điện áp phần ứng: $U = R \cdot I + L\frac{di}{dt} + E \approx E + R \cdot I$.
    • Phương trình đặc tính cơ: $\omega = \frac{U}{K\Phi} - \frac{R}{(K\Phi)^2} M_e$.
    • Phương trình sức điện động hiệu dụng: $E = \frac{4}{\pi} N_{ph} B_g l \pi r_1 \omega_e = K\Phi\omega_e$.
    • Phương trình mô men điện từ tức thời và trung bình: $M_e = \frac{P_e}{\omega_e} = \frac{2 E_p I_p}{\omega_e} = K\Phi I$.
    • Phương trình động học cơ học: $(J_m + J_c)\frac{d\omega}{dt} = M - M_c - D\omega$ (với $D$ là hệ số ma sát nhớt, $J$ là tổng mô men quán tính).
  • Lý thuyết phanh tái sinh và lực cản phương tiện: Hệ thống hãm máy phát hoạt động dựa trên sự đảo chiều dòng năng lượng khi mô men điện từ của động cơ sinh ra ngược chiều với chiều quay của rotor. Động học chuyển động của xe chịu sự chi phối của ba thành phần cản: tổn thất ma sát khí động học, tổn thất ma sát lăn và lực cản leo dốc.

Phương pháp nghiên cứu thực tế được tác giả triển khai bao gồm:

  • Phương pháp phân tích - giải tích toán học: Thiết lập hệ phương trình tích phân từ thông móc vòng $\psi_1(\theta)$, suy dẫn biểu thức sức điện động tức thời hình thang $e_1 = -2 W_1 B_g l r_1 \omega_e$ và mô men điện từ trong các khoảng dẫn $120^\circ$ điện.
  • Phương pháp tổng hợp và đối chuẩn kỹ thuật: Phân tích cấu trúc phần cứng, so sánh định tính và định lượng giữa động cơ BLDC với động cơ điện một chiều truyền thống dùng chổi than.
  • Phương pháp điều khiển logic chuyển mạch: Xây dựng bảng trạng thái đóng mở cho cầu nghịch lưu 6 van (Tr1 đến Tr6) ứng với 6 sector góc quay $60^\circ$ điện, đồng bộ hóa giữa sức phản điện động và dòng điện pha nhằm triệt tiêu đập mạch mô men.
  • Phương pháp ước lượng không cảm biến (Sensorless): Sử dụng kỹ thuật phát hiện điểm qua zero (zero-crossing) của sức phản điện động trên cuộn dây không dẫn, ứng dụng mô hình trung tính thật hoặc mạch tạo trung tính ảo bằng cầu điện trở.
  • Phương pháp mô phỏng số hệ thống: Mô hình hóa toán học hệ thống hãm máy phát động cơ BLDC, tích hợp các bộ điều khiển vòng kín PI, giải thuật điều khiển mờ (Fuzzy) và PID để khảo sát phân bố lực phanh, dòng điện DC, hiệu suất thu hồi năng lượng và trạng thái nạp ắc quy (SOC).

Nguồn dữ liệu của đồ án gồm các công thức giải tích tiêu chuẩn từ lý thuyết máy điện và điều khiển truyền động, số liệu đặc tính điện - cơ của động cơ BLDC, các chuẩn điện áp điều khiển (dưới 48V cho robot, thiết bị di động; trên 100V cho công nghiệp và xe điện) cùng thông số logic cảm biến Hall (nguồn cấp 4 - 24V, dòng 5 - 15mA).

Nội dung chính theo từng chương

Chương 1: Động cơ điện một chiều nam châm vĩnh cửu không chổithan (BLDC)

Chương 1 tập trung khảo sát toàn diện về lý thuyết cấu tạo, nguyên lý phân loại và đặc tính kỹ thuật của động cơ BLDC:

  • Ưu điểm nổi bật: Đặc tính tốc độ/mô men tuyến tính; đáp ứng động rất nhanh do mô men quán tính rotor nhỏ; hiệu suất năng lượng cao do không có tổn hao đồng trên rotor; không phát sinh tia lửa điện cơ khí nên tuổi thọ cao và giảm thiểu nhiễu điện từ; dải điều chỉnh tốc độ rộng; mật độ công suất lớn; khả năng tản nhiệt tối ưu nhờ cuộn dây phần ứng đặt trực tiếp ở stator gắn liền với vỏ máy.
  • Nhược điểm: Chi phí chế tạo cao do sử dụng nam châm vĩnh cửu; vật liệu nam châm Ferrite có mật độ từ thông thấp và dễ bị khử từ khi nhiệt độ tăng cao (được khắc phục bằng cách sử dụng hợp kim đất hiếm trong các ứng dụng cao cấp).
  • So sánh kỹ thuật với động cơ một chiều truyền thống:
Thông số so sánh Động cơ một chiều không chổi than (BLDC) Động cơ một chiều thông thường (có chổi than) Ưu điểm của BLDC so với động cơ một chiều thông thường
Bộ chuyển mạch Đảo chiều bằng điện tử dựa trên cảm biến vị trí rotor Đảo chiều cơ khí bằng chổi than và cổ góp Dùng van bán dẫn tĩnh, loại bỏ mài mòn cơ khí
Hiệu suất Cao Trung bình Điện áp rơi trên van điện tử nhỏ hơn điện áp rơi qua chổi than
Bảo trì Rất ít hoặc không cần bảo trì Định kỳ bảo dưỡng chổi than, cổ góp Giảm chi phí vận hành và thời gian dừng máy
Khả năng tản nhiệt Tốt hơn Kém hơn Dây quấn đặt ở stator giúp tản nhiệt trực tiếp qua vỏ máy
Tỷ số công suất / kích cỡ Cao Trung bình hoặc thấp Sử dụng nam châm vĩnh cửu tiên tiến, không có tổn hao rotor
Đặc tính tốc độ / mô men Bằng phẳng Tương đối bằng phẳng Không có ma sát chổi than làm sụt giảm mô men
Đáp ứng động Nhanh Chậm hơn Mô men quán tính của rotor BLDC nhỏ hơn đáng kể
Dải điều chỉnh tốc độ Cao Thấp Không bị giới hạn vận tốc cơ học bởi vành góp và chổi than
Nhiễu điện từ Thấp Cao Không phát sinh tia lửa điện khi vận hành
Tuổi thọ Cao Thấp Không chịu tác động của mài mòn tiếp điểm cơ học
  • Cấu tạo chi tiết:
    • Stator: Gồm các lá thép kỹ thuật điện mỏng ghép cách điện, rãnh bên trong đặt dây quấn 3 pha đấu hình sao (Y) hoặc tam giác ($\Delta$). Cuộn dây phân bố đều tạo ra sức phản điện động hình thang hoặc hình sin.
    • Rotor: Có lõi thép gắn nam châm vĩnh cửu theo hai phương án kết cấu: nam châm gắn trên bề mặt lõi (kết cấu đơn giản, dùng cho tốc độ thấp và trung bình) hoặc nam châm đặt ẩn bên trong các khe dọc trục lõi sắt (kết cấu chắc chắn, chịu lực ly tâm lớn, dùng cho dải tốc độ cao).
    • Hệ thống cảm biến và chuyển mạch: Vị trí rotor được giám sát bởi 3 cảm biến Hall (đặt lệch pha $60^\circ$ hoặc $120^\circ$, đầu ra dạng cực thu hở open-collector cần điện trở treo để chống nhiễu), cảm biến từ trở MR hoặc hệ thống cảm biến quang (đèn LED kết hợp transistor quang). Bộ chuyển mạch điện tử sử dụng mạch cầu biến tần điều khiển dẫn dòng theo chu kỳ sức phản điện động: $e = 2 N l r B \omega$.

Chương 2: Nguyên lý hoạt động và phương pháp điều khiển động cơ BLDC

Chương 2 trình bày chi tiết về bản chất chuyển động học, hệ phương trình toán học và các giải pháp điều khiển động cơ BLDC:

  • Nguyên lý chuyển mạch 6 bước (Six-step commutation): Tại mỗi thời điểm xác định, mạch công suất chỉ cấp điện cho hai cuộn dây pha (một pha nối nguồn dương $+E$, một pha nối cực âm $-E$), cuộn dây thứ ba được để hở. Quá trình chuyển mạch dòng điện giữa các pha diễn ra sau mỗi góc $60^\circ$ điện, đồng bộ với sự thay đổi trạng thái logic của 3 cảm biến Hall. Để đạt mô men cực đại và giảm đập mạch, dòng điện được điều khiển dạng khối chữ nhật rộng $120^\circ$ điện, hoàn toàn trùng pha với đỉnh phẳng của sức phản điện động hình thang.
  • Mô hình toán học và phương trình động học:
    • Phân tích từ thông móc vòng qua cuộn dây: $\psi_{1max} = W_1 B_g \pi l r_1$. Quy luật biến thiên từ thông theo góc quay rotor $\theta$: $$\psi_1(\theta) = \left[1 - \frac{2\theta}{\pi}\right]\psi_{1max} \quad (0 < \theta \le \pi)$$
    • Biểu thức sức điện động cảm ứng đỉnh phẳng trên một cuộn dây: $$e = 2 W_{ph} B_g l r_1 \omega_e$$
    • Sức điện động pha hiệu dụng: $$E = \frac{4}{\pi} N_{ph} B_g l \pi r_1 \omega_e = K\Phi\omega_e$$
    • Mô men điện từ tức thời đạt giá trị không đổi trong toàn bộ chu kỳ: $$M_e = \frac{P_e}{\omega_e} = \frac{2 E_p I_p}{\omega_e} = K\Phi I$$
    • Phương trình động học tổng quát dưới dạng toán tử Laplace: $$s\omega = \frac{M - M_c - D\omega}{J}$$
  • Phương pháp điều khiển có cảm biến vị trí: Thiết lập ma trận trạng thái đóng mở cho 6 van bán dẫn trong mạch cầu 3 pha cho cả hai chế độ quay thuận và quay ngược, đồng thời chuẩn hóa chuỗi kích xung PWM dựa theo mã nhị phân 3-bit của cảm biến Hall.
  • Phương pháp điều khiển không cảm biến (Sensorless control): Loại bỏ cảm biến Hall bằng cách đo và phát hiện thời điểm qua điểm zero (zero-crossing) của sức phản điện động trên pha không dẫn dòng. Kỹ thuật này yêu cầu thiết lập điểm trung tính của động cơ thông qua điểm trung tính thật hoặc mạch cầu phân áp điện trở tạo điểm trung tính ảo (điện áp trung tính dao động từ 0 đến xấp xỉ điện áp nguồn DC).
  • Cấu trúc điều khiển tốc độ: Ứng dụng hệ thống điều khiển vòng kín với bộ điều khiển PI: $$I^* = \left(K_p + \frac{K_I}{s}\right)(\omega_r^* - \omega_r)$$ Tín hiệu sai lệch dòng điện và tốc độ được đưa qua bộ so sánh dải trễ (hysteresis) hoặc điều chế độ rộng xung (PWM) để định thời đóng ngắt van bán dẫn, đảm bảo độ ổn định tốc độ và giới hạn dòng phần ứng.

Chương 3: Hãm máy phát của xe điện truyền động bằng động cơ BLDC

Chương 3 đi sâu vào bài toán kỹ thuật trọng tâm của đồ án — quá trình hãm máy phát (phanh tái sinh) trên xe điện:

  • Xác định các thành phần lực cản chuyển động của xe điện (EV): Khi xe vận hành, hệ thống truyền động phải cân bằng các ngoại lực cản bao gồm:
    • Tổn thất ma sát khí động học: Phụ thuộc vào diện tích cản gió, hệ số khí động học và bình phương vận tốc xe.
    • Tổn thất ma sát lăn: Phát sinh từ biến dạng cơ học của lốp xe và bề mặt đường.
    • Lực đẩy/cản leo dốc: Phụ thuộc vào góc nghiêng mặt đường và khối lượng toàn tải của xe.
  • Chiến lược phân bố lực phanh (Braking Strategy): Khi người lái đạp phanh, hệ thống điều khiển phải thực hiện phân bổ hợp lý giữa mô men phanh ma sát cơ khí và mô men hãm máy phát điện từ. Tác giả khảo sát việc ứng dụng kết hợp:
    • Bộ điều khiển mờ (Fuzzy logic): Đánh giá các biến đầu vào phi tuyến như tốc độ xe, độ sâu bàn đạp phanh và trạng thái ắc quy để đưa ra tỷ lệ phân bổ lực phanh tối ưu.
    • Bộ điều khiển tỷ lệ - tích phân - vi phân (PID): Hiệu chỉnh chính xác phản hồi dòng điện hãm và mô men hãm máy phát theo thời gian thực.
  • Hệ thống ắc quy và tối ưu hóa tính chất hãm máy phát: Phân tích đặc tính tiếp nhận dòng sạc của bộ ắc quy; đánh giá giới hạn dòng nạp tối đa để bảo vệ tuổi thọ ắc quy trong các giai đoạn phanh gấp.
  • Mô phỏng hệ thống hãm máy phát:
    • Thiết lập mô hình toán của hệ thống máy phát động cơ BLDC trong môi trường mô phỏng.
    • Mô phỏng các đường đặc tính tốc độ của xe điện (EV speed profile).
    • Khảo sát kết quả phân bố lực hãm cơ - điện tại các mức đầu vào phanh khác nhau.
    • Phân tích hiệu suất thu hồi năng lượng cơ học thành điện năng.
    • Khảo sát đường đặc tính cáp dòng điện DC cấp ngược về nguồn và giám sát mức độ nạp ắc quy (State of Charge - SOC).

Thiết kế và triển khai

Hệ thống điều khiển truyền động và hãm máy phát động cơ BLDC trong đồ án được thiết kế dựa trên sự tích hợp giữa mạch lực điện tử công suất, hệ thống vi điều khiển và mạch logic kích van:

  • Cấu trúc mạch lực nghịch lưu 3 pha: Sử dụng cầu 6 van bán dẫn công suất (Q1 đến Q6 hoặc Tr1 đến Tr6, thường dùng IGBT hoặc MOSFET công suất lớn) kết nối với 3 cuộn dây pha A, B, C của stator (đấu nối hình sao Y hoặc tam giác $\Delta$).

Bảng trạng thái chuyển mạch van cầu và phân bố dòng điện pha ở chế độ quay thuận:

Sector Trạng thái cảm biến Hall (A B C) Van dẫn kích hoạt (PWM) Dòng điện pha A Dòng điện pha B Dòng điện pha C
1 1 0 1 Q5 (PWM5), Q6 (PWM6) Hở mạch (0) $-DC$ $+DC$
2 1 0 0 Q1 (PWM1), Q6 (PWM6) $+DC$ $-DC$ Hở mạch (0)
3 1 1 0 Q1 (PWM1), Q2 (PWM2) $+DC$ Hở mạch (0) $-DC$
4 0 1 0 Q3 (PWM3), Q2 (PWM2) Hở mạch (0) $+DC$ $-DC$
5 0 1 1 Q3 (PWM3), Q4 (PWM4) $-DC$ $+DC$ Hở mạch (0)
6 0 0 1 Q5 (PWM5), Q4 (PWM4) $-DC$ Hở mạch (0) $+DC$

Bảng trạng thái kích van cầu nghịch lưu ở chế độ quay ngược:

Sector Tr1 Tr2 Tr3 Tr4 Tr5 Tr6
1' 0 0 1 1 1 0
2' 0 1 1 1 0 0
3' 1 1 1 0 0 0
4' 1 1 0 0 0 1
5' 1 0 0 0 1 1
6' 0 0 0 1 1 1
  • Khối điều khiển trung tâm (Microcontroller): Vi điều khiển đảm nhận nhiệm vụ thu nhận 3 tín hiệu logic từ cảm biến vị trí Hall, tra bảng giải mã chuyển mạch để phát xung điều chế PWM đưa tới bộ đệm công suất (PWM - IGBT Driver). Tần số băm xung PWM được kiểm soát để điều chỉnh điện áp trung bình đặt lên cuộn dây phần ứng, qua đó điều khiển trơn tru tốc độ động cơ.
  • Mạch đo lường và bảo vệ: Sử dụng cảm biến dòng và cảm biến tốc độ trục động cơ để phản hồi về vòng điều khiển khép kín. Trong phương thức hãm máy phát, khi phanh, vi điều khiển thay đổi góc kích van nghịch lưu để đưa dòng điện ngược chiều với sức điện động, biến động cơ thành máy phát cấp năng lượng DC ngược về nạp cho ắc quy.

Kết quả và đóng góp

  • Hệ thống hóa lý thuyết máy điện BLDC: Luận giải chi tiết bản chất điện từ của động cơ BLDC, chứng minh bằng giải tích toán học rằng mô men điện từ $M_e = K\Phi I$ và đặc tính cơ của BLDC có dạng tuyến tính tương đồng với động cơ một chiều kích từ độc lập, nhưng vượt trội hoàn toàn về mật độ công suất, hiệu suất và độ bền cơ học nhờ loại bỏ vành góp - chổi than.
  • Xây dựng giải thuật điều khiển chuyển mạch chuẩn mực: Chuẩn hóa bảng trạng thái đóng ngắt 6 bước cho bộ nghịch lưu áp ba pha tương ứng với tín hiệu cảm biến Hall góc lệch $60^\circ$ và $120^\circ$, đồng thời thiết lập giải pháp chuyển mạch không cảm biến (sensorless) qua điểm trung tính ảo.
  • Xây dựng mô hình tính toán động học và chiến lược phanh tái sinh: Mô hình hóa các lực cản thực tế tác động lên xe điện (khí động học, ma sát lăn, độ dốc), đề xuất cơ chế phân bố lực phanh kết hợp giữa điều khiển mờ (Fuzzy) và PID nhằm thu hồi tối đa động năng phanh nạp lại cho ắc quy (nâng cao trạng thái nạp SOC) mà vẫn đảm bảo tính ổn định chuyển động của phương tiện.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế:
    • Đề tài chủ yếu tập trung vào phần cơ sở lý luận, giải tích toán học, thuật toán điều khiển và mô phỏng trên máy tính; chưa triển khai thực nghiệm chế tạo phần cứng toàn diện trên xe điện thực tế.
    • Phương pháp điều khiển không cảm biến dựa trên bắt điểm zero của sức phản điện động hình thang bộc lộ hạn chế khi động cơ hoạt động ở vùng tốc độ rất thấp hoặc khi dừng hẳn (do biên độ sức phản điện động bằng 0 nên không thể trích xuất vị trí).
    • Vấn đề đập mạch mô men (torque ripple) do quá trình chuyển mạch dòng điện ở động cơ BLDC sóng hình thang chưa được triệt tiêu hoàn toàn.
  • Hướng phát triển:
    • Ứng dụng các thuật toán khởi động chuyên biệt cho chế độ sensorless ở dải tốc độ thấp.
    • Nghiên cứu áp dụng các phương pháp điều khiển nâng cao như điều khiển tựa từ thông (FOC) hoặc điều khiển trực tiếp mô men (DTC) kết hợp sóng điều chế hình sin để làm phẳng đường đặc tính mô men.
    • Hoàn thiện mô hình phần cứng thử nghiệm thực tế với hệ thống quản lý pin/ắc quy (BMS) thông minh nhằm kiểm soát chặt chẽ dòng nạp tái sinh.

Giá trị tham khảo

Đồ án là tài liệu chuyên khảo kỹ thuật hữu ích đối với:

  • Sinh viên và học viên cao học: Chuyên ngành Điện tự động công nghiệp, Kỹ thuật điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử và Kỹ thuật Ô tô điện khi làm đồ án môn học, đồ án tốt nghiệp hoặc nghiên cứu về truyền động điện chuyên sâu.
  • Kỹ sư nghiên cứu phát triển (R&D): Các kỹ sư thiết kế bộ điều khiển truyền động động cơ BLDC, biến tần công suất và hệ thống phanh tái sinh cho phương tiện giao thông chạy điện cỡ nhỏ đến trung bình.
  • Nội dung tham khảo giá trị nhất:
    • Bảng tổng hợp đối chiếu kỹ thuật chi tiết giữa động cơ BLDC và động cơ điện một chiều thông thường.
    • Các bước suy dẫn giải tích phương trình từ thông, sức điện động và mô men động cơ BLDC.
    • Bảng mã hóa chuyển mạch 6 bước cho vi điều khiển kết hợp phát xung PWM lái cầu IGBT/MOSFET.
    • Khung phương pháp luận về mô hình hóa lực cản xe điện và chiến lược điều khiển hãm tái sinh thu hồi năng lượng.

Câu hỏi thường gặp

1. Động cơ BLDC khác biệt căn bản như thế nào so với động cơ một chiều truyền thống về mặt cấu tạo và chuyển mạch?
Về kết cấu, động cơ BLDC có sự hoán đổi vị trí giữa phần cảm và phần ứng: phần cảm là nam châm vĩnh cửu đặt trên rotor quay, còn dây quấn phần ứng 3 pha được đặt cố định ở stator. Quá trình đổi chiều dòng điện không sử dụng hệ thống cơ khí chổi than - cổ góp mà được thực hiện hoàn toàn bằng bộ chuyển mạch điện tử tĩnh (gồm 6 van bán dẫn IGBT hoặc MOSFET) dựa trên thông tin vị trí góc quay từ cảm biến Hall.

2. Tại sao sức phản điện động của động cơ BLDC trong đề tài lại có dạng sóng hình thang thay vì dạng sóng hình sin?
Sức phản điện động có dạng sóng hình thang là do kết cấu phân bố các cuộn dây phần ứng trên stator với mật độ đều nhau dọc theo các rãnh mặt trong stator kết hợp với từ trường hướng tâm phân bố đều trong khe hở không khí sinh ra từ các phiến nam châm vĩnh cửu trên rotor. Dạng sóng hình thang với đỉnh phẳng rộng $120^\circ$ điện cho phép khi cấp dòng điện chữ nhật trùng pha sẽ tạo ra mô men quay phẳng và liên tục.

3. Nguyên lý chuyển mạch 6 bước (Six-step commutation) của động cơ BLDC hoạt động như thế nào?
Trong một chu kỳ điện ($360^\circ$ điện), ba cảm biến Hall đặt lệch nhau trên stator sẽ thay đổi mức logic 6 lần (chia thành 6 sector, mỗi sector ứng với $60^\circ$ điện). Tại mỗi sector, vi điều khiển sẽ kích dẫn chính xác 2 van trong cầu 3 pha: một van nối nguồn dương cấp điện cho một pha và một van nối nguồn âm dẫn dòng về từ một pha khác; pha thứ ba hoàn toàn hở mạch. Trình tự này tạo ra từ trường quay từng bước kéo rotor quay theo.

4. Phương pháp điều khiển không cảm biến (Sensorless) dựa trên nguyên lý nào và yêu cầu phần cứng gì?
Phương pháp sensorless dựa trên nguyên tắc phát hiện thời điểm qua điểm zero (zero-crossing) của sức phản điện động xuất hiện trên cuộn dây pha đang hở mạch (pha không dẫn dòng). Để đo lường tín hiệu này, mạch điều khiển cần thiết lập một điểm trung tính tham chiếu, có thể là điểm trung tính thật của cuộn dây đấu sao hoặc điểm trung tính ảo tạo bởi mạng điện trở phân áp đối xứng mắc song song với động cơ.

5. Bản chất của quá trình hãm máy phát (phanh tái sinh) trên xe điện BLDC là gì?
Khi người lái kích hoạt phanh trong lúc xe đang chạy ở tốc độ cao, quán tính của phương tiện sẽ kéo rotor quay nhanh hơn tốc độ đồng bộ tương ứng với trạng thái kích van. Bộ điều khiển điều chỉnh quy luật đóng mở các van bán dẫn để đảo ngược chiều dòng điện phần ứng, làm mô men điện từ sinh ra ngược chiều chuyển động (đóng vai trò mô men phanh). Lúc này, động cơ làm việc như một máy phát điện xoay chiều, dòng điện qua cầu chỉnh lưu/nghịch lưu được nạp ngược về bộ ắc quy dưới dạng điện năng DC.

Kết luận

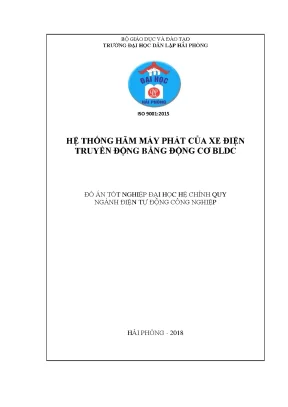

Đồ án tốt nghiệp "Hệ thống hãm máy phát của xe điện truyền động bằng động cơ BLDC" do sinh viên Phạm Văn Cường thực hiện là một công trình nghiên cứu nghiêm túc, có cấu trúc chặt chẽ và hàm lượng khoa học kỹ thuật cao trong lĩnh vực truyền động điện tự động. Tác giả đã giải quyết trọn vẹn từ cơ sở lý thuyết máy điện, mô hình toán học giải tích, thuật toán điều khiển chuyển mạch 6 bước có cảm biến và không cảm biến, cho đến bài toán động học cản và chiến lược phân bố lực phanh tái sinh nạp năng lượng vào ắc quy. Đề tài đóng góp tài liệu kỹ thuật có giá trị tham khảo thiết thực cho công tác giảng dạy, học tập và nghiên cứu ứng dụng phương tiện giao thông điện hiện nay.
