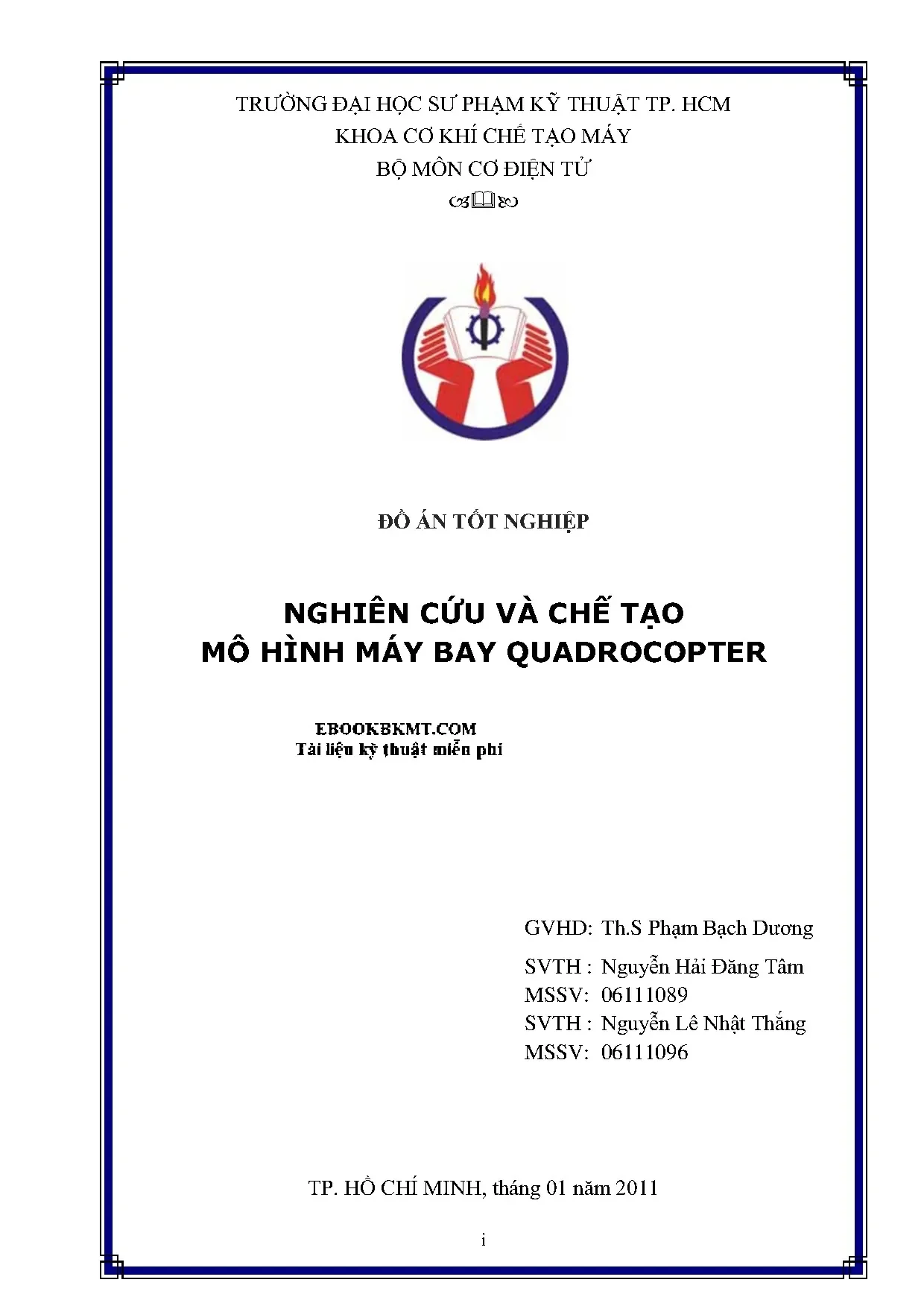

Đồ án Nghiên cứu Chế tạo Mô hình Máy Bay Quadrocopter - Ứng dụng điều khiển PID
Hướng dẫn chi tiết nghiên cứu và chế tạo mô hình máy bay Quadrocopter, từ nguyên lý hoạt động, lựa chọn linh kiện đến các bước lắp ráp.
Trường đại học
Trường Đại học Sư Phạm Kỹ Thuật Tp.HCMChuyên ngành
Cơ Điện tửNgười đăng
Ẩn danhThể loại
Đồ án tốt nghiệpPhí lưu trữ
35 PointMục lục chi tiết
Tóm tắt
I. Tổng Quan Về Đồ Án Nghiên Cứu Chế Tạo Mô Hình Quadcopter
Đồ án nghiên cứu chế tạo quadcopter đang trở thành một lĩnh vực nghiên cứu quadcopter thu hút sự quan tâm lớn từ cộng đồng kỹ thuật. Với khả năng ứng dụng đa dạng, từ giám sát trên không, ánh xạ 3D, đến vận chuyển hàng hóa và hỗ trợ trong công nghiệp drone, quadcopter mở ra những triển vọng mới. Mô hình máy bay quadrocopter không chỉ là một sản phẩm công nghệ, mà còn là nền tảng cho các nghiên cứu về điều khiển bay tự động, thuật toán điều khiển, và tích hợp các loại cảm biến quadcopter khác nhau. Quadcopter, hay còn gọi là drone, là một loại máy bay không người lái được nâng lên và điều khiển bằng bốn rotor. Thiết kế này mang lại sự ổn định và khả năng cơ động cao, phù hợp cho nhiều ứng dụng khác nhau. Đồ án thiết kế quadcopter thường bao gồm các giai đoạn: thiết kế cơ khí, lựa chọn linh kiện quadcopter (như flight controller, motor brushless, pin lipo, remote control), lập trình điều khiển, và thử nghiệm bay. Theo tài liệu gốc, đồ án này thường hướng tới việc xây dựng một mô hình máy bay với cấu trúc nhẹ và chắc chắn, sử dụng các thuật toán điều khiển quadcopter để đạt được khả năng tự cân bằng và bay ổn định trong không gian. Đồ án này cũng tập trung vào việc tích hợp các cảm biến và flight controller để thu thập dữ liệu và thực hiện điều khiển bay tự động.
1.1. Lịch Sử Phát Triển và Ứng Dụng Của Mô Hình Máy Bay Quadcopter
Quadcopter không phải là một phát minh mới, mặc dù sự phổ biến của chúng chỉ mới tăng lên trong những năm gần đây. Ý tưởng về một chiếc mô hình máy bay sử dụng nhiều rotor đã xuất hiện từ đầu thế kỷ 20. Một trong những thiết kế ban đầu được biết đến là Breguet-Richet Gyroplane vào năm 1907. Tuy nhiên, những thiết kế ban đầu này gặp nhiều khó khăn trong việc điều khiển và duy trì sự ổn định. Với sự phát triển của công nghệ điện tử, đặc biệt là sự ra đời của các bộ vi điều khiển nhỏ gọn và mạnh mẽ, các cảm biến quadcopter chính xác, và pin hiệu suất cao, việc chế tạo quadcopter đã trở nên khả thi hơn. Ngày nay, quadcopter được sử dụng rộng rãi trong nhiều lĩnh vực, từ quay phim chụp ảnh trên không, giám sát trên không, đến vận chuyển hàng hóa và các ứng dụng quân sự. Sự linh hoạt và khả năng cơ động của quadcopter đã làm cho chúng trở thành một công cụ quan trọng trong nhiều ngành công nghiệp.
1.2. Các Thành Phần Chính Của Một Mô Hình Quadcopter Hoàn Chỉnh
Để chế tạo quadcopter hoạt động hiệu quả, cần phải lựa chọn và tích hợp các thành phần chính một cách cẩn thận. Các thành phần này bao gồm: Khung máy bay: Thường được làm từ vật liệu nhẹ và bền như sợi carbon hoặc nhôm. Motor brushless: Cung cấp lực đẩy để nâng và di chuyển máy bay. Flight controller: Bộ não của quadcopter, điều khiển các motor và duy trì sự ổn định. Cảm biến quadcopter: Bao gồm gyroscope, accelerometer, barometer, và GPS để thu thập thông tin về vị trí và hướng bay. Pin lipo: Cung cấp năng lượng cho toàn bộ hệ thống. Remote control: Cho phép người điều khiển kiểm soát quadcopter từ xa. Ngoài ra, cần có các thành phần phụ trợ như cánh quạt, dây điện, và các bộ phận kết nối. Việc lựa chọn các thành phần phù hợp và đảm bảo chúng tương thích với nhau là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của quadcopter.
II. Vấn Đề Và Thách Thức Trong Nghiên Cứu Chế Tạo Quadcopter
Mặc dù mô hình máy bay quadrocopter có nhiều ưu điểm, quá trình nghiên cứu quadcopter và chế tạo quadcopter cũng đặt ra nhiều thách thức. Một trong những vấn đề lớn nhất là điều khiển quadcopter một cách ổn định và chính xác. Quadcopter là một hệ thống động học phức tạp, chịu ảnh hưởng của nhiều yếu tố bên ngoài như gió và nhiễu. Việc phát triển các thuật toán điều khiển mạnh mẽ và chống nhiễu là rất quan trọng. Bên cạnh đó, việc lựa chọn và tích hợp các loại cảm biến quadcopter phù hợp cũng là một thách thức. Các cảm biến cần phải có độ chính xác cao, độ trễ thấp, và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Vấn đề năng lượng cũng là một hạn chế lớn. Pin lipo hiện tại có dung lượng giới hạn, ảnh hưởng đến thời gian bay của quadcopter. Việc nghiên cứu và phát triển các loại pin mới với dung lượng cao hơn và trọng lượng nhẹ hơn là rất cần thiết. Theo tài liệu gốc, đồ án này cũng phải đối mặt với các thách thức về kỹ thuật lập trình quadcopter, đảm bảo tính ổn định và khả năng phản hồi nhanh chóng của hệ thống điều khiển.
2.1. Các Yếu Tố Ảnh Hưởng Đến Khả Năng Điều Khiển Và Ổn Định Của Quadcopter
Khả năng điều khiển quadcopter và duy trì sự ổn định phụ thuộc vào nhiều yếu tố. Các yếu tố này bao gồm: Thiết kế cơ khí: Khung máy bay cần phải có độ cứng vững cao, trọng tâm thấp, và phân bố trọng lượng đều. Hệ thống điều khiển: Các thuật toán điều khiển cần phải phản hồi nhanh chóng và chính xác với các thay đổi trong môi trường. Cảm biến quadcopter: Các cảm biến cần phải cung cấp thông tin chính xác về vị trí và hướng bay. Môi trường bay: Gió, nhiễu điện từ, và các yếu tố bên ngoài khác có thể ảnh hưởng đến sự ổn định của quadcopter. Việc hiểu rõ và kiểm soát các yếu tố này là rất quan trọng để đạt được khả năng điều khiển bay tự động và ổn định.
2.2. Hạn Chế Về Năng Lượng và Thời Gian Bay Của Mô Hình Quadcopter
Năng lượng là một trong những hạn chế lớn nhất đối với mô hình máy bay quadrocopter. Pin lipo hiện tại có dung lượng giới hạn, ảnh hưởng đến thời gian bay của quadcopter. Thời gian bay trung bình của một quadcopter tiêu chuẩn thường chỉ khoảng 15-30 phút. Để tăng thời gian bay, cần phải sử dụng pin có dung lượng cao hơn, nhưng điều này lại làm tăng trọng lượng của máy bay, ảnh hưởng đến hiệu suất. Việc nghiên cứu và phát triển các loại pin mới với dung lượng cao hơn và trọng lượng nhẹ hơn là rất cần thiết. Ngoài ra, cần phải tối ưu hóa thiết kế cơ khí và hệ thống điều khiển để giảm thiểu tiêu thụ năng lượng. Các giải pháp khác bao gồm sử dụng năng lượng mặt trời hoặc các nguồn năng lượng tái tạo khác.
III. Phương Pháp Thiết Kế Cơ Khí Và Lựa Chọn Linh Kiện Quadcopter
Thiết kế cơ khí và lựa chọn linh kiện quadcopter là hai giai đoạn quan trọng trong quá trình chế tạo quadcopter. Thiết kế cơ khí cần đảm bảo độ cứng vững, trọng lượng nhẹ, và phân bố trọng lượng đều. Các vật liệu thường được sử dụng bao gồm sợi carbon, nhôm, và nhựa composite. Việc lựa chọn linh kiện quadcopter cần dựa trên các yêu cầu về hiệu suất, độ tin cậy, và giá thành. Các thành phần quan trọng bao gồm motor brushless, flight controller, pin lipo, và remote control. Flight controller thường là một bộ vi điều khiển với các cảm biến quadcopter tích hợp. Việc lựa chọn flight controller cần dựa trên các tính năng hỗ trợ, khả năng mở rộng, và cộng đồng người dùng hỗ trợ. Motor brushless cần phải có đủ lực đẩy để nâng và di chuyển máy bay, đồng thời có hiệu suất cao để tiết kiệm năng lượng. Pin lipo cần phải có dung lượng phù hợp với trọng lượng và công suất của máy bay.
3.1. Tối Ưu Hóa Thiết Kế Khung Máy Bay Để Giảm Trọng Lượng Và Tăng Độ Cứng Vững
Thiết kế khung máy bay đóng vai trò quan trọng trong việc giảm trọng lượng và tăng độ cứng vững của quadcopter. Các kỹ thuật tối ưu hóa thiết kế bao gồm: Sử dụng vật liệu nhẹ: Sợi carbon và nhôm là những vật liệu phổ biến được sử dụng để chế tạo khung máy bay. Tối ưu hóa hình dạng: Hình dạng của khung máy bay cần được thiết kế để phân bố trọng lượng đều và giảm lực cản. Sử dụng cấu trúc tổ ong: Cấu trúc tổ ong có độ cứng vững cao và trọng lượng nhẹ. Phân tích ứng suất: Sử dụng phần mềm mô phỏng để phân tích ứng suất và tối ưu hóa thiết kế. Việc áp dụng các kỹ thuật này có thể giúp giảm trọng lượng của khung máy bay và tăng độ cứng vững, cải thiện hiệu suất và độ tin cậy của quadcopter.
3.2. Tiêu Chí Lựa Chọn Động Cơ Brushless Flight Controller Và Pin Lipo Phù Hợp
Việc lựa chọn motor brushless, flight controller, và pin lipo phù hợp là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của quadcopter. Các tiêu chí lựa chọn bao gồm: Motor brushless: Lực đẩy, hiệu suất, kích thước, và trọng lượng. Flight controller: Tính năng hỗ trợ, khả năng mở rộng, và cộng đồng người dùng hỗ trợ. Pin lipo: Dung lượng, điện áp, dòng xả, và trọng lượng. Cần phải lựa chọn các thành phần phù hợp với kích thước và trọng lượng của quadcopter, đồng thời đảm bảo chúng tương thích với nhau. Ngoài ra, cần phải xem xét các yếu tố như giá thành và độ tin cậy của các thành phần.
IV. Lập Trình Điều Khiển Và Thuật Toán Cho Mô Hình Quadcopter
Lập trình điều khiển và phát triển thuật toán điều khiển là một phần không thể thiếu trong đồ án nghiên cứu quadcopter. Hệ thống điều khiển cần phải đảm bảo sự ổn định, khả năng điều khiển bay tự động, và khả năng phản hồi nhanh chóng với các thay đổi trong môi trường. Các thuật toán điều khiển phổ biến bao gồm PID, LQR, và MPC. PID là một thuật toán điều khiển đơn giản và dễ triển khai, nhưng có thể không đủ mạnh mẽ để xử lý các hệ thống động học phức tạp. LQR và MPC là các thuật toán điều khiển tiên tiến hơn, có thể đạt được hiệu suất cao hơn, nhưng đòi hỏi nhiều kiến thức và kỹ năng hơn để triển khai. Việc lập trình quadcopter thường sử dụng các ngôn ngữ như C++, Python, và MATLAB. Theo tài liệu gốc, thuật toán PID được sử dụng rộng rãi để điều khiển tốc độ của các motor, từ đó kiểm soát sự cân bằng và chuyển động của mô hình máy bay.
4.1. Phát Triển Thuật Toán PID Để Điều Khiển Vị Trí Và Hướng Bay Của Quadcopter
PID (Proportional-Integral-Derivative) là một thuật toán điều khiển phổ biến được sử dụng rộng rãi trong điều khiển quadcopter. PID điều khiển bằng cách tính toán sai số giữa giá trị mong muốn và giá trị thực tế, sau đó áp dụng các thành phần tỷ lệ, tích phân, và vi phân để tạo ra tín hiệu điều khiển. Thành phần tỷ lệ phản hồi trực tiếp với sai số hiện tại, thành phần tích phân loại bỏ sai số tĩnh, và thành phần vi phân giảm thiểu dao động. Việc điều chỉnh các tham số của PID (Kp, Ki, Kd) là rất quan trọng để đạt được hiệu suất điều khiển tốt nhất. Các phương pháp điều chỉnh tham số PID bao gồm phương pháp thử và sai, phương pháp Ziegler-Nichols, và các phương pháp tối ưu hóa.
4.2. Tích Hợp Cảm Biến IMU Và Sử Dụng Kalman Filter Để Ước Lượng Trạng Thái Bay
Cảm biến quadcopter như IMU (Inertial Measurement Unit) cung cấp thông tin quan trọng về vị trí, vận tốc, và hướng bay của quadcopter. Tuy nhiên, các cảm biến này thường bị nhiễu và sai số. Kalman Filter là một thuật toán ước lượng trạng thái tối ưu, có thể kết hợp thông tin từ nhiều cảm biến khác nhau để ước lượng trạng thái bay một cách chính xác. Kalman Filter hoạt động bằng cách dự đoán trạng thái tiếp theo dựa trên mô hình động học của hệ thống, sau đó cập nhật trạng thái dự đoán dựa trên các phép đo từ cảm biến. Việc tích hợp cảm biến quadcopter và sử dụng Kalman Filter có thể cải thiện đáng kể độ chính xác và độ tin cậy của hệ thống điều khiển.
4.3. Ứng Dụng Điều Khiển PID Mở Rộng PID Cascade và MPC trong Điều Khiển Quadcopter
Điều khiển PID mở rộng là một phương pháp điều khiển sử dụng nhiều vòng PID để điều khiển các trạng thái khác nhau của quadcopter, ví dụ như vị trí, hướng bay, và tốc độ. PID cascade là một phương pháp điều khiển sử dụng nhiều vòng PID lồng vào nhau, trong đó đầu ra của một vòng PID là đầu vào của vòng PID khác. MPC (Model Predictive Control) là một phương pháp điều khiển sử dụng mô hình động học của hệ thống để dự đoán trạng thái tương lai và tối ưu hóa tín hiệu điều khiển. Các phương pháp này cho phép đạt được hiệu suất cao hơn so với PID truyền thống nhưng lại yêu cầu kiến thức chuyên môn hơn.
V. Ứng Dụng Thực Tế Và Triển Vọng Phát Triển Của Mô Hình Quadcopter
Ứng dụng quadcopter ngày càng trở nên phổ biến trong nhiều lĩnh vực. Trong nông nghiệp, quadcopter được sử dụng để phun thuốc trừ sâu, giám sát cây trồng, và tạo bản đồ địa hình. Trong xây dựng, quadcopter được sử dụng để kiểm tra công trình, giám sát tiến độ, và tạo bản đồ ánh xạ 3D. Trong giám sát trên không, quadcopter được sử dụng để tuần tra biên giới, giám sát khu vực, và tìm kiếm cứu nạn. Trong vận chuyển hàng hóa, quadcopter được sử dụng để giao hàng nhanh chóng và hiệu quả. Với sự phát triển của công nghệ, công nghiệp drone dự kiến sẽ tiếp tục phát triển mạnh mẽ trong tương lai, mở ra nhiều cơ hội mới cho các kỹ sư và nhà nghiên cứu. Các giáo trình quadcopter, tài liệu quadcopter, và bản vẽ quadcopter ngày càng được cập nhật và chia sẻ rộng rãi, tạo điều kiện cho việc học tập và nghiên cứu trong lĩnh vực này.
5.1. Ứng Dụng Của Quadcopter Trong Nông Nghiệp Xây Dựng Và Giám Sát An Ninh
Quadcopter đã chứng minh được giá trị của mình trong nhiều ứng dụng thực tế. Trong nông nghiệp, quadcopter có thể giúp nông dân tiết kiệm thời gian và chi phí bằng cách tự động hóa các công việc như phun thuốc trừ sâu và giám sát cây trồng. Trong xây dựng, quadcopter có thể giúp các kỹ sư kiểm tra công trình một cách an toàn và hiệu quả, đồng thời tạo bản đồ ánh xạ 3D chính xác. Trong giám sát an ninh, quadcopter có thể giúp lực lượng chức năng tuần tra biên giới và giám sát khu vực một cách hiệu quả. Các ứng dụng này cho thấy tiềm năng to lớn của quadcopter trong việc cải thiện hiệu suất và độ an toàn trong nhiều ngành công nghiệp.
5.2. Triển Vọng Phát Triển Của Công Nghiệp Drone Và Các Nghiên Cứu Liên Quan
Công nghiệp drone đang phát triển với tốc độ chóng mặt, và dự kiến sẽ tiếp tục phát triển mạnh mẽ trong tương lai. Các nghiên cứu liên quan đến thiết kế quadcopter, chế tạo quadcopter, và điều khiển quadcopter cũng đang được đẩy mạnh. Các xu hướng phát triển chính bao gồm: Phát triển các loại pin mới với dung lượng cao hơn và trọng lượng nhẹ hơn. Phát triển các thuật toán điều khiển thông minh hơn và chống nhiễu tốt hơn. Tích hợp các loại cảm biến quadcopter tiên tiến hơn, như cảm biến LiDAR và cảm biến hyperspectral. Phát triển các ứng dụng mới trong các lĩnh vực như vận chuyển hàng hóa, giám sát môi trường, và cứu hộ.
VI. Kết Luận Và Hướng Phát Triển Đồ Án Nghiên Cứu Quadcopter
Đồ án nghiên cứu quadcopter là một lĩnh vực đầy thách thức và tiềm năng. Với sự phát triển của công nghệ, quadcopter ngày càng trở nên mạnh mẽ hơn, linh hoạt hơn, và dễ sử dụng hơn. Các giáo trình quadcopter, tài liệu quadcopter, và bản vẽ quadcopter ngày càng được cập nhật và chia sẻ rộng rãi, tạo điều kiện cho việc học tập và nghiên cứu trong lĩnh vực này. Trong tương lai, quadcopter dự kiến sẽ tiếp tục đóng vai trò quan trọng trong nhiều ngành công nghiệp, đồng thời mở ra những cơ hội mới cho các kỹ sư và nhà nghiên cứu. Theo tài liệu gốc, hướng phát triển của đồ án này có thể tập trung vào việc nâng cao hiệu suất của động cơ quadcopter, cải thiện khả năng điều khiển từ xa, và tích hợp các hệ thống tự động hóa.
6.1. Những Kết Quả Đạt Được Và Hạn Chế Của Đồ Án Nghiên Cứu
Đồ án nghiên cứu đã đạt được một số kết quả nhất định, bao gồm: Thiết kế và chế tạo quadcopter hoạt động ổn định. Phát triển các thuật toán điều khiển cơ bản để duy trì sự cân bằng và di chuyển. Tích hợp các cảm biến quadcopter để thu thập thông tin về vị trí và hướng bay. Tuy nhiên, đồ án cũng còn một số hạn chế, bao gồm: Thời gian bay ngắn. Khả năng chống nhiễu kém. Thiếu các tính năng tự động hóa nâng cao.
6.2. Đề Xuất Hướng Nghiên Cứu Tiếp Theo Để Nâng Cao Hiệu Suất Và Ứng Dụng Của Quadcopter
Để nâng cao hiệu suất và ứng dụng của quadcopter, cần tập trung vào các hướng nghiên cứu sau: Phát triển các loại pin mới với dung lượng cao hơn và trọng lượng nhẹ hơn. Nghiên cứu các thuật toán điều khiển thông minh hơn và chống nhiễu tốt hơn. Tích hợp các loại cảm biến quadcopter tiên tiến hơn, như cảm biến LiDAR và cảm biến hyperspectral. Phát triển các ứng dụng mới trong các lĩnh vực như vận chuyển hàng hóa, giám sát môi trường, và cứu hộ. Việc tiếp tục nghiên cứu và phát triển trong lĩnh vực này sẽ mở ra những tiềm năng to lớn cho quadcopter trong tương lai.
