I. Tổng Quan Về Đồ Án Nền Móng Đại Học Cần Thơ
Đồ án nền móng là một trong những công tác quan trọng nhất trong thiết kế và xây dựng các công trình. Tại Đại học Cần Thơ, đồ án nền móng được biên soạn dựa trên các tiêu chuẩn kỹ thuật hiện hành và điều kiện địa chất cụ thể của khu vực. Mục tiêu chính của đồ án nền móng là đảm bảo an toàn, ổn định và khả năng chịu tải của công trình trong quá trình thi công và sử dụng dài hạn. Đồ án này bao gồm các yêu cầu thiết kế, số liệu công trình, phương án nền móng, và các bản vẽ chi tiết kỹ thuật cần thiết cho quá trình thi công.
1.1. Khái Niệm Và Tầm Quan Trọng
Nền móng là phần cơ sở của công trình, chịu toàn bộ tải trọng từ kết cấu trên. Việc thiết kế nền móng chính xác giúp đảm bảo công trình không bị lún, nứt hoặc sai lệch. Đồ án nền móng cung cấp các thông số kỹ thuật chi tiết, bao gồm loại móng, kích thước, độ sâu chôn, và cấu trúc cốt thép cần thiết.
1.2. Cấu Trúc Chủ Yếu Của Đồ Án

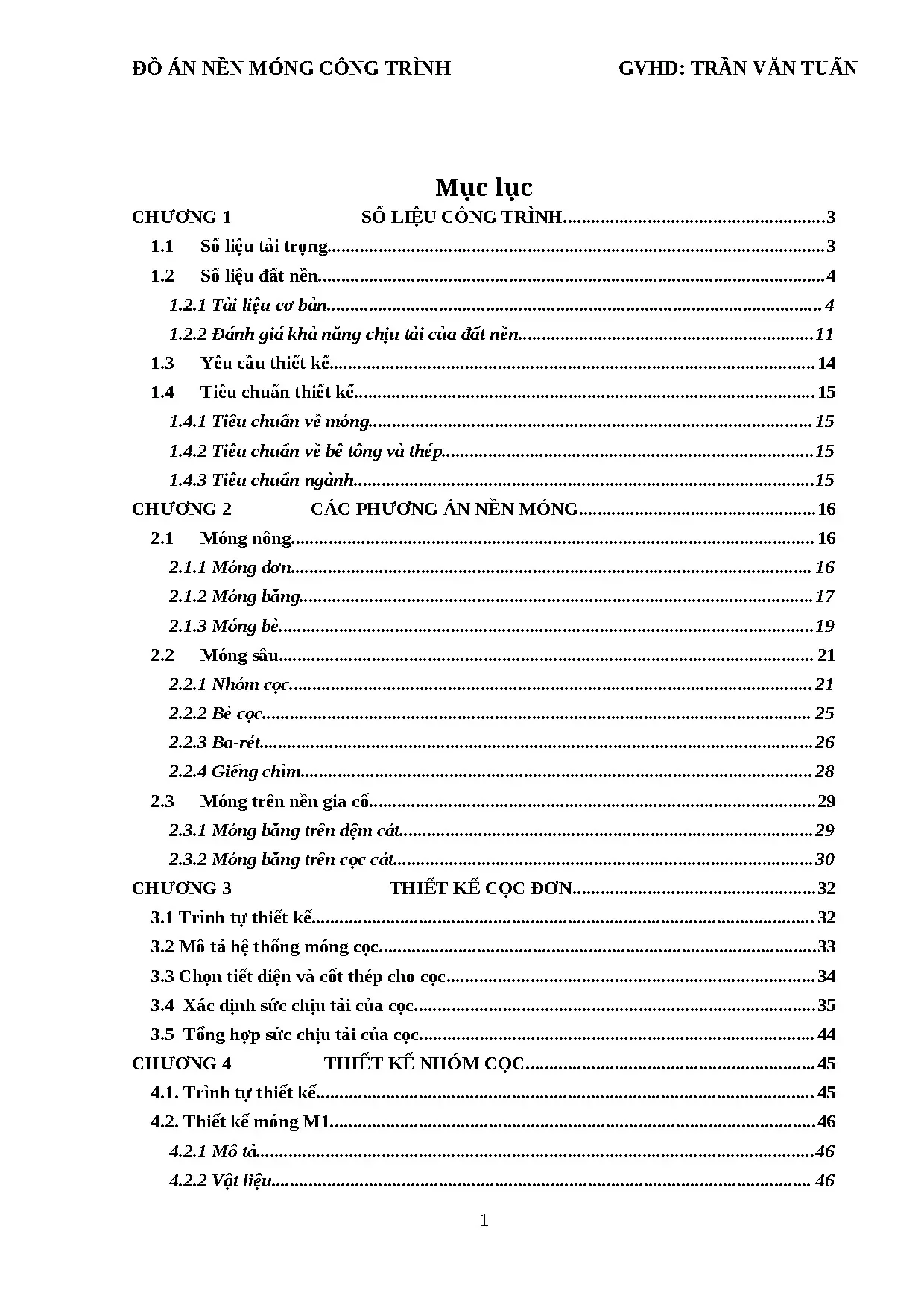

Đồ án nền móng thường bao gồm 5 chương chính: số liệu công trình, các phương án nền móng, thiết kế cọc đơn, thiết kế nhóm cọc, và thiết kế bản vẽ. Mỗi phần cung cấp thông tin chi tiết về tải trọng, số liệu đất nền, tiêu chuẩn thiết kế, và các yêu cầu kỹ thuật cụ thể.
II. Số Liệu Công Trình Và Đất Nền
Để thiết kế đồ án nền móng, cần phải thu thập đầy đủ số liệu tải trọng và số liệu đất nền. Các số liệu này được lấy từ các bản vẽ kiến trúc, tính toán kết cấu và khảo sát địa chất công trình. Số liệu tải trọng bao gồm tải từ công trình, đà kiềng, giằng móng và trọng lượng bản thân. Số liệu đất nền được xác định thông qua các mẫu khoan, thí nghiệm phòng và ngoài hiện trường, xác định thành phần, trạng thái và khả năng chịu tải của các lớp đất.
2.1. Phân Loại Và Đánh Giá Đất Nền
Đất được phân loại theo hàm lượng hạt sét, bao gồm sét, á sét và cát. Trạng thái đất được xác định qua độ sệt, từ cứng đến chảy. Đất yếu được định nghĩa là đất có sức chống cắt không thoát nước dưới 10 kPa. Việc đánh giá chính xác loại đất giúp xác định phương án móng phù hợp nhất cho công trình.
2.2. Tiêu Chuẩn Thiết Kế Nền Móng
Tiêu chuẩn thiết kế bao gồm các quy định về móng, bê tông và thép, cũng như các tiêu chuẩn ngành. Các tiêu chuẩn này đảm bảo rằng nền móng được thiết kế và thi công theo các quy chuẩn kỹ thuật hiện hành, đáp ứng yêu cầu an toàn và độ bền của công trình.
III. Phương Án Nền Móng Và Thiết Kế Cọc
Phương án nền móng được lựa chọn dựa trên điều kiện địa chất, tải trọng công trình và tính kinh tế. Các phương án chính bao gồm móng trên nền gia cố (móng băng trên đệm cát hoặc cọc cát) và móng cọc. Thiết kế cọc đơn là bước đầu tiên, xác định tiết diện, cốt thép, sức chịu tải của từng cọc riêng lẻ. Quá trình thiết kế cọc cần kiểm tra các điều kiện như cường độ đất nền tại mũi cọc, lún dưới mũi cọc, và nội lực trong cọc.
3.1. Trình Tự Thiết Kế Cọc Đơn
Thiết kế cọc đơn bao gồm các bước: mô tả hệ thống móng cọc, chọn tiết diện và cốt thép, xác định sức chịu tải của cọc. Mỗi cọc phải được kiểm tra chi tiết để đảm bảo khả năng chịu tải và độ ổn định. Kết quả của bước này là xác định được các thông số kỹ thuật cơ bản cho từng cọc.
3.2. Các Yêu Cầu Kiểm Tra Cọc
Thiết kế cọc cần kiểm tra cường độ đất nền tại mũi cọc, lún dưới mũi cọc, và nội lực trong cọc. Cần xác định sức chịu tải tổng hợp của cọc bao gồm cả ma sát bên và lực đầu. Các kiểm tra này đảm bảo cọc đáp ứng yêu cầu an toàn và không vượt quá khả năng chịu tải cho phép.
IV. Thiết Kế Nhóm Cọc Và Bản Vẽ Kỹ Thuật
Thiết kế nhóm cọc là bước tiếp theo, nơi các cọc được bố trí thành nhóm và kết nối qua đài cọc. Quy trình thiết kế bao gồm xác định số lượng cọc, kích thước đài, và kiểm tra tải trọng tác dụng. Đài cọc phải được thiết kế để phân bổ tải trọng đều đặn giữa các cọc và chịu được các nội lực phát sinh. Bước cuối cùng là thiết kế bản vẽ kỹ thuật, bao gồm xác định tỉ lệ vẽ, ký hiệu, nét vẽ, cỡ in và màu sắc theo tiêu chuẩn kỹ thuật.
4.1. Quy Trình Thiết Kế Nhóm Cọc
Thiết kế nhóm cọc bắt đầu bằng xác định tải trọng tác dụng, sau đó xác định sơ bộ kích thước đài và số lượng cọc cần thiết. Tiếp theo là bố trí cọc, kiểm tra độ sâu chôn, tải trọng cọc, và lún dưới mũi cọc. Cuối cùng tính toán kết cấu đài cọc để xác định nội lực và bố trí thép cho đài.
4.2. Tiêu Chuẩn Vẽ Bản Vẽ Kỹ Thuật
Bản vẽ kỹ thuật phải tuân theo các tiêu chuẩn về tỉ lệ, ký hiệu, nét vẽ, cỡ in, màu sắc và chữ viết. Các bản vẽ bao gồm plan móng, mặt cắt, chi tiết cốt thép, và các bản vẽ khác cần thiết. Bản vẽ kỹ thuật chính xác giúp nhà thầu thi công hiểu rõ yêu cầu và thực hiện đúng theo thiết kế.
