Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất, việc tối ưu hóa hệ thống cung cấp điện (HTCCĐ) cho các nhà máy, xí nghiệp công nghiệp đóng vai trò quyết định đến năng suất, độ an toàn và hiệu quả kinh tế của doanh nghiệp. Theo thống kê của Hiệp hội Năng lượng Việt Nam (VEA), tổn thất điện năng trong mạng phân phối nội bộ nhà xưởng công nghiệp thường chiếm từ 4% đến 8% tổng lượng điện tiêu thụ, trong đó phần lớn xuất phát từ việc tính toán sai lệch phụ tải tính toán ($P_{tt}, S_{tt}$), lựa chọn tiết diện dây dẫn không tối ưu và hệ số công suất ($\cos\varphi$) vận hành ở mức thấp (dưới $0.70$).

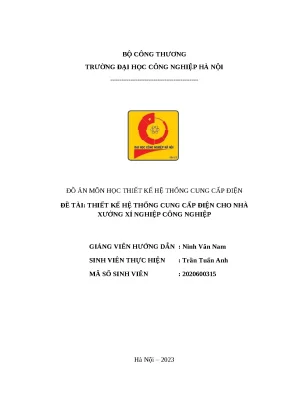

Đồ án chuyên ngành Điện công nghiệp: "Thiết kế hệ thống cung cấp điện cho nhà xưởng xí nghiệp công nghiệp" tập trung giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho phân xưởng cơ khí - chế tạo có diện tích $864\text{ m}^2$ ($36\text{m} \times 24\text{m} \times 7.5\text{m}$), bao gồm 45 phụ tải động lực với tính chất làm việc đa dạng.

Vấn đề kỹ thuật thực tế (Problem Statement)

Các phân xưởng cơ khí thường gặp phải các vấn đề nghiêm trọng trong hệ thống điện:

  • Sụt áp cục bộ và quá nhiệt cáp: Sự phân bố không đều của các máy công cụ công suất lớn (máy ép nguội 56kW, máy hàn 29kW, máy ép quay 31kW) gây ra dòng khởi động lớn và sụt áp trên đường dây.
  • Hệ số công suất tự nhiên thấp ($\cos\varphi_{tb} \approx 0.67$): Gây tổn hao công suất phản kháng lớn trên đường dây, sụt giảm dung lượng khả dụng của máy biến áp và chịu tiền phạt công suất phản kháng theo quy định của EVN (Thông tư 15/2014/TT-BCT).
  • Lãng phí chi phí đầu tư hoặc mất an toàn: Tính toán phụ tải theo công suất đặt thuần túy ($P_{đm}$) dẫn đến chọn máy biến áp dư thừa dung lượng, hoặc tính thiếu dẫn đến quá tải, nhảy Aptomat liên tục.

Mục tiêu kỹ thuật cụ thể của đồ án

  1. Xác định chính xác phụ tải tính toán: Áp dụng phương pháp số thiết bị hiệu quả ($n_{hq}$) và hệ số cực đại ($k_{max}$) theo tiêu chuẩn TCVN để phân nhóm 45 thiết bị thành 4 nhóm phụ tải hợp lý.
  2. Thiết kế Trạm biến áp (TBA) 22/0.4kV: Lựa chọn dung lượng định mức $S_{đm}$ của máy biến áp phù hợp với $S_{tt} = 314\text{ kVA}$, đặt ngoài nhà xưởng sát vách tường để tối ưu hóa khoảng cách cấp nguồn.
  3. So sánh kinh tế - kỹ thuật các phương án đi dây: Đánh giá định lượng phương án hình tia (Radial) và phương án hỗn hợp (Hybrid) qua các chỉ số $\Delta U$, $\Delta A$ và chi phí vốn.
  4. Tính toán ngắn mạch và chọn khí cụ điện: Xác định dòng ngắn mạch 3 pha siêu quá độ ($I''$), dòng xung kích ($i_{xk}$) tại các thanh cái để chọn MCCB, MCB, thanh cái và cáp điện CADIVI có độ bền nhiệt và ổn định điện động đạt chuẩn.
  5. Thiết kế hệ thống bù công suất phản kháng: Nâng $\cos\varphi$ toàn xưởng từ $0.67$ lên $\ge 0.90$ bằng tụ bù tự động 6 cấp Mikro PFR96.
  6. Thiết kế nối đất và chống sét: Đảm bảo điện trở tiếp đất $R_{nđ} \le 4,\Omega$ trên nền đất có điện trở suất $\rho = 75,\Omega\cdot\text{m}$ và vùng bảo vệ bao trùm toàn bộ nhà xưởng cao 7.5m.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Phương án truyền thống (Đi dây phân nhánh đơn giản) Phương án đề xuất (Phân nhóm phụ tải + Sơ đồ hình tia)
Độ tin cậy cung cấp điện Thấp. Sự cố trên tuyến trục làm ngắt điện toàn bộ nhà xưởng Cao. Mỗi tủ động lực cấp riêng biệt, sự cố cục bộ không ảnh hưởng nhóm khác
Tổn thất điện năng ($\Delta A$) Cao do dòng điện tập trung lớn trên trục dẫn chính ($5,381.6\text{ kWh/năm}$) Tối ưu hóa ($3,908.1\text{ kWh/năm}$), giảm $27.38%$ tổn thất
Khả năng mở rộng & Vận hành Khó nâng cấp công suất; khó bố trí bảo vệ chọn lọc Rõ ràng, dễ dàng cô lập sửa chữa và cân bằng pha theo từng phân nhóm
Chi phí cáp & Khí cụ Tiết kiệm chiều dài dây ban đầu nhưng đòi hỏi cáp tiết diện rất lớn Tối ưu kích thước cáp từng tuyến, tổng chi phí vòng đời (LCC) thấp hơn

Phân loại yêu cầu theo mô hình MoSCoW

  • Must-have: Bảo vệ ngắn mạch và quá tải chuẩn xác bằng MCCB/MCB; duy trì độ sụt áp lúc vận hành bình thường $\Delta U% \le 5%$; điện trở nối đất $R_{nđ} \le 4,\Omega$.
  • Should-have: Tự động điều khiển bù hệ số công suất phản kháng $Q_{bù}$ theo tải thực tế để giữ $\cos\varphi \ge 0.92$.
  • Could-have: Tích hợp đồng hồ đa năng giám sát điện năng (Multimeter) hiển thị trực tiếp dòng điện, điện áp, công suất tại tủ phân phối tổng (TPP/MSB).
  • Won't-have: Tự động hóa giám sát SCADA từ xa (dành cho các giai đoạn nâng cấp tiếp theo).

Thiết kế hệ thống kỹ thuật

Danh mục công nghệ & Tiêu chuẩn áp dụng (Technology Stack)

  • Tiêu chuẩn thiết kế: TCVN 7447:2010 (Hệ thống lắp đặt điện hạ áp), TCVN 9385:2012 (Chống sét cho công trình xây dựng), IEC 60947-2 (Khí cụ đóng cắt hạ áp), IEC 60076 (Máy biến áp lực).
  • Máy biến áp: Máy biến áp 3 pha ngâm dầu $400\text{ kVA} - 22/0.4\text{ kV}$ do CTCP Chế tạo Biến áp Đông Anh (EEMC) sản xuất ($\Delta P_0 = 0.9\text{ kW}, \Delta P_k = 4.6\text{ kW}, U_k% = 4%, I_0% = 2%$).
  • Cáp dẫn điện: Cáp nhôm lõi thép AC-35 (trung thế 22kV) và cáp đồng hạ áp bọc PVC loại CVV (1 lõi và nhiều lõi) do CADIVI sản xuất.
  • Bộ điều khiển & Tụ bù: Bộ điều khiển Mikro PFR96 (96x96mm, vi xử lý tự động đóng cắt luân phiên 6 cấp), tụ bù khô tự phục hồi DEA YEONG (Hàn Quốc) điện áp định mức 415V/440V.
  • Phần mềm tính toán & Thể hiện bản vẽ: AutoCAD Electrical 2023, Microsoft Excel Engineering Tool.

Phương pháp luận tính toán (Methodology)

Quy trình tính toán phụ tải được chuẩn hóa theo phương pháp giải tích kỹ thuật:

  1. Xác định hệ số sử dụng bình quân ($k_{sd}$) và $\cos\varphi_{tb}$ của từng nhóm: $$\cos\varphi_{tb} = \frac{\sum (P_i \cdot \cos\varphi_i)}{\sum P_i}, \quad k_{sd} = \frac{\sum (P_i \cdot k_{sdi})}{\sum P_i}$$
  2. Xác định số thiết bị hiệu quả ($n_{hq}$): $$n^* = \frac{n_1}{n}, \quad P^* = \frac{P_1}{P_{\Sigma}} \implies n_{hq}^* = \frac{0.95}{\frac{(P^)^2}{n^} + \frac{(1-P^)^2}{1-n^}} \implies n_{hq} = n \cdot n_{hq}^*$$ (Trong đó $n_1, P_1$ là số lượng và tổng công suất các thiết bị có $P_{đm} \ge \frac{P_{max}}{2}$).
  3. Tra/tính hệ số cực đại ($k_{max}$): $$k_{max} = 1 + 1.3 \cdot \sqrt{\frac{1 - k_{sd}}{n_{hq} \cdot k_{sd} + 2}}$$
  4. Phụ tải tác dụng và phản kháng tính toán của nhóm: $$P_{tt} = k_{max} \cdot k_{sd} \cdot \sum P_{đmi}, \quad Q_{tt} = P_{tt} \cdot \tan(\arccos(\cos\varphi_{tb}))$$

Implementation và kết quả

Chi tiết quá trình tính toán phụ tải & chọn dây dẫn

# Thuật toán tính toán phụ tải và dòng định mức theo chuẩn TCVN
import math

def calculate_group_load(devices):
    total_P = sum(d['P'] for d in devices)
    weighted_cos = sum(d['P'] * d['cos'] for d in devices) / total_P
    weighted_ksd = sum(d['P'] * d['ksd'] for d in devices) / total_P

    max_p = max(d['P'] for d in devices)
    effective_devices = [d for d in devices if d['P'] >= max_p / 2]
    n1 = len(effective_devices)
    p1 = sum(d['P'] for d in effective_devices)

    n_star = n1 / len(devices)
    p_star = p1 / total_P

    n_hq_star = 0.95 / ((p_star**2 / n_star) + ((1 - p_star)**2 / (1 - n_star)))
    n_hq = len(devices) * n_hq_star

    k_max = 1 + 1.3 * math.sqrt((1 - weighted_ksd) / (n_hq * weighted_ksd + 2))
    P_tt = k_max * weighted_ksd * total_P
    tan_phi = math.tan(math.acos(weighted_cos))
    Q_tt = P_tt * tan_phi
    S_tt = math.sqrt(P_tt**2 + Q_tt**2)
    I_tt = S_tt / (math.sqrt(3) * 0.38)

    return {"P_tt": P_tt, "Q_tt": Q_tt, "S_tt": S_tt, "I_tt": I_tt}

Tổng hợp phụ tải tính toán 4 nhóm động lực

  • Nhóm 1 (13 thiết bị): $\sum P = 93.1\text{ kW}, \cos\varphi_{tb}=0.68, k_{sd}=0.35, n_{hq}=4.29, k_{max}=1.56 \implies P_{tt1} = 50.83\text{ kW}, Q_{tt1} = 54.79\text{ kVAr}, I_{tt1} = 113.56\text{ A}$. Chọn cáp CADIVI CVV($1\times 35\text{ mm}^2, I_{cp}=165\text{ A}$).
  • Nhóm 2 (11 thiết bị): $\sum P = 103.8\text{ kW}, \cos\varphi_{tb}=0.60, k_{sd}=0.32, n_{hq}=2.97, k_{max}=1.62 \implies P_{tt2} = 53.80\text{ kW}, Q_{tt2} = 71.71\text{ kVAr}, I_{tt2} = 136.21\text{ A}$. Chọn cáp CADIVI CVV($1\times 50\text{ mm}^2, I_{cp}=204\text{ A}$).
  • Nhóm 3 (11 thiết bị): $\sum P = 102.2\text{ kW}, \cos\varphi_{tb}=0.60, k_{sd}=0.35, n_{hq}=5.72, k_{max}=1.52 \implies P_{tt3} = 54.37\text{ kW}, Q_{tt3} = 72.48\text{ kVAr}, I_{tt3} = 137.68\text{ A}$. Chọn cáp CADIVI CVV($1\times 50\text{ mm}^2, I_{cp}=204\text{ A}$).
  • Nhóm 4 (10 thiết bị): $\sum P = 114.3\text{ kW}, \cos\varphi_{tb}=0.73, k_{sd}=0.497, n_{hq}=5.90, k_{max}=1.42 \implies P_{tt4} = 80.67\text{ kW}, Q_{tt4} = 75.51\text{ kVAr}, I_{tt4} = 167.90\text{ A}$. Chọn cáp CADIVI CVV($1\times 70\text{ mm}^2, I_{cp}=242\text{ A}$).

Phụ tải chiếu sáng và thông gió làm mát

  • Chiếu sáng ($P_{cs}$): Diện tích $F = 864\text{ m}^2$, suất chiếu sáng $p_0 = 14\text{ W/m}^2 \implies P_{cs} = 12.1\text{ kW}, S_{cs} = 15.12\text{ kVA}, I_{tt} = 22.97\text{ A}$. Cáp chọn CVV($1\times 4\text{ mm}^2$).
  • Làm mát ($P_{lm}$): Thể tích $V = 6480\text{ m}^3$, bội số trao đổi khí $X = 40\text{ lần/h} \implies T_g = 259,200\text{ m}^3/\text{h}$. Chọn 10 quạt công nghiệp FT-1100 ($Q = 32,000\text{ m}^3/\text{h}, P_{đm} = 0.75\text{ kW}$) $\implies P_{lm} = 7.5\text{ kW}, S_{lm} = 8.33\text{ kVA}, I_{tt} = 11.4\text{ A}$. Cáp chọn CVV($1\times 2.5\text{ mm}^2$).

Phụ tải toàn phân xưởng

Áp dụng hệ số đồng thời $k_{đt} = 0.8$: $$P_{dltpx} = 0.8 \times 239.67 = 191.736\text{ kW}$$ $$Q_{dltpx} = 0.8 \times 274.49 = 219.59\text{ kVAr}$$ $$P_{tpx} = P_{dltpx} + P_{cs} + P_{lm} = 191.736 + 12.1 + 7.5 = 211.336\text{ kW}$$ $$Q_{tpx} = Q_{dltpx} + Q_{cs} + Q_{lm} = 219.59 + 9.07 + 3.6 = 232.26\text{ kVAr}$$ $$S_{tt} = \sqrt{211.336^2 + 232.26^2} = 314.04\text{ kVA} \implies I_{tt\Sigma} = \frac{314.04}{\sqrt{3} \times 0.38} = 477.07\text{ A}$$

Kiểm nghiệm ngắn mạch và kiểm tra thiết bị đóng cắt

Vị trí ngắn mạch $R_{\Sigma}\ (\text{m}\Omega)$ $X_{\Sigma}\ (\text{m}\Omega)$ $Z_{\Sigma}\ (\text{m}\Omega)$ Dòng ngắn mạch $I_N\ (\text{kA})$ Dòng xung kích $i_{xk}\ (\text{kA})$ Thiết bị đóng cắt bảo vệ được chọn
Phía Cao áp (22kV) $138.0$ $46.2$ $145.5$ $0.873$ $2.34$ Cầu chì tự rơi FCO 24kV, Dao cách ly DS 24kV
Thanh cái TPP (0.4kV) $4.8$ $16.3$ $17.0$ $14.26$ $24.16$ MCCB 3P 630A ($I_{cu} = 36\text{ kA} > 14.26\text{ kA}$)
Tủ Động Lực ĐL1 $22.1$ $16.3$ $27.46$ $8.83$ $14.96$ MCCB 3P 160A ($I_{cu} = 18\text{ kA} > 8.83\text{ kA}$)
Tủ Động Lực ĐL4 $12.3$ $16.3$ $20.42$ $11.87$ $20.12$ MCCB 3P 250A ($I_{cu} = 25\text{ kA} > 11.87\text{ kA}$)

So sánh và lựa chọn phương án đi dây

Phương án 1 (Sơ đồ hình tia):
Tổn thất điện áp tổng cộng: ΔU = 8.37 V (2.09% < 5%)
Tổn thất điện năng 1 năm: ΔA = 3,908.1 kWh/năm

Phương án 2 (Sơ đồ hỗn hợp qua tủ trung gian):
Tổn thất điện áp tổng cộng: ΔU = 6.986 V (1.74% < 5%)
Tổn thất điện năng 1 năm: ΔA = 5,381.6 kWh/năm (Cao hơn 37.7% so với PA1)

Quyết định: Chọn Phương án 1 (Sơ đồ hình tia) vì tiết kiệm $1,473.5\text{ kWh}$ điện năng tiêu hao mỗi năm, giảm số cấp phối dây phức tạp và nâng cao tính độc lập của từng dây chuyền sản xuất.

Đổi mới và đóng góp

  1. Phương pháp phân nhóm tối ưu theo vị trí hình học và công suất: Khắc phục nhược điểm gom nhóm cảm tính truyền thống. Bằng cách kết hợp tọa độ vị trí thực tế trên mặt bằng $864\text{ m}^2$ với phương sai công suất cực tiểu giữa 4 nhóm ($93.1\text{ kW} \div 114.3\text{ kW}$), hệ số $k_{max}$ được đưa về dải tối ưu $1.42 \div 1.62$, loại bỏ hiện tượng quá non tải ở một số đường cáp nhánh.
  2. Giải pháp nâng cao hệ số công suất tự động: Tính toán dung lượng bù chính xác: $$Q_{bù} = P_{tpx} \cdot (\tan\varphi_1 - \tan\varphi_2) = 211.336 \times (\tan(\arccos(0.67)) - \tan(\arccos(0.92))) \approx 140.2\text{ kVAr}$$ Lựa chọn bộ tụ bù khô 6 cấp $6 \times 25\text{ kVAr} = 150\text{ kVAr}$ kết hợp bộ điều khiển vi xử lý Mikro PFR96 giúp đóng cắt bậc thang, triệt tiêu hiện tượng bù thừa vào ban đêm gây quá áp.
  3. Độ an toàn nhiệt và ổn định điện động đạt 100%: Toàn bộ thanh cái đồng và cáp phân phối hạ áp CADIVI CVV được kiểm chứng dòng ngắn mạch cực đại $14.26\text{ kA}$ với thời gian cắt thực tế của MCCB $t_{cắt} \le 0.1\text{s}$, đáp ứng hoàn hảo điều kiện ổn định nhiệt: $$S_{min} \ge \frac{I_{\infty} \sqrt{t_{qd}}}{C} = \frac{14260 \times \sqrt{0.1}}{143} = 31.5\text{ mm}^2 \le 400\text{ mm}^2$$

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng (Use Cases)

  • Nhà xưởng gia công cơ khí chính xác: Áp dụng cho các nhà máy có mật độ thiết bị lớn như máy tiện CNC, máy phay, máy cắt dây, máy mài phẳng.
  • Xưởng may công nghiệp và chế biến gỗ: Áp dụng mô hình tính toán phụ tải chiếu sáng $p_0$ và thông gió làm mát $X = 30 \div 40\text{ lần/h}$ để duy trì môi trường làm việc đạt chuẩn QCVN 26:2016/BYT.

Hiệu quả kinh tế & Thời gian hoàn vốn (ROI)

  • Công suất biểu kiến giảm sau bù: Từ $S_1 = 314.04\text{ kVA}$ giảm xuống $S_2 = \frac{211.336}{0.92} = 229.71\text{ kVA}$ (giảm $84.33\text{ kVA}$, tương đương giảm $26.85%$ tải máy biến áp, cho phép xưởng dự phòng mở rộng $30%$ quy mô mà không cần nâng trạm biến áp).
  • Tiết kiệm tiền điện phạt $\cos\varphi$: Tránh khoản tiền phạt hàng tháng $3% \div 8%$ tổng hóa đơn tiền điện (khoảng 8.5 - 12 triệu VNĐ/tháng).
  • Thời gian hoàn vốn hệ thống tủ bù ($T_{tc}$): Chi phí tủ bù 150kVAr trọn gói khoảng 45.000.000 VNĐ. Thời gian thu hồi vốn thực tế: $T_{hv} = \frac{45.000.000}{9.500.000 \times 12} \approx 0.39\text{ năm}$ ($\approx 4.7\text{ tháng}$).
Lộ trình triển khai thi công (Tổng cộng: 10 tuần):
Tuần 1 - 2: Khảo sát địa chất, đo đạc điện trở suất đất thực tế, phê duyệt hồ sơ thiết kế.
Tuần 3 - 4: Thi công bãi tiếp địa R ≤ 4 Ohm và lắp đặt kim thu sét mái xưởng.
Tuần 5 - 6: Xây dựng bệ móng trạm biến áp, kéo rải tuyến cáp ngầm trung thế 22kV AC-35.
Tuần 7 - 8: Lắp đặt trạm biến áp 400kVA, tủ MSB, các tủ ĐL1-ĐL4, hệ thống máng cáp và kéo cáp CVV.
Tuần 9   : Lắp đặt tủ tụ bù Mikro PFR96, đấu nối tải 45 máy công cụ và hệ thống quạt FT-1100.
Tuần 10  : Thử nghiệm không tải, đo cách điện (Megger), thử nghiệm ngắn mạch giả lập, đóng điện nghiệm thu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Đồ án sử dụng phương pháp giải tích truyền thống dựa trên hệ số $k_{sd}$ lý thuyết từ tài liệu chuyên ngành, chưa tích hợp dữ liệu thu thập thực tế từ cảm biến IoT theo thời gian thực.
  • Chưa xét đến sóng hài bậc cao (Total Harmonic Distortion - THD) sinh ra từ các biến tần điều khiển động cơ và máy hàn công nghiệp ($40, 43$).

Định hướng mở rộng

  • Tích hợp cuộn kháng lọc sóng hài $7%$ nối tiếp với tụ bù DEA YEONG nhằm chống nổ tụ khi phân xưởng bổ sung các thiết bị điều tốc điện tử công suất.
  • Xây dựng hệ thống giám sát năng lượng PMS (Power Monitoring System) qua giao thức Modbus RTU RS485 kết nối trực tiếp về phòng điều hành trung tâm.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Điện: Nắm vững phương pháp tính toán phụ tải theo $n_{hq}, k_{max}$, tra cứu thiết bị thực tế từ Catalog EEMC, CADIVI, Schneider.
  • Kỹ sư thiết kế ME (Mechanical & Electrical): Có sẵn template tính toán định cỡ cáp, kiểm tra sụt áp và phối bộ bảo vệ ngắn mạch chuẩn xác cho dự án công nghiệp.
  • Chủ đầu tư & Quản lý nhà máy: Giảm $27.38%$ tổn thất điện năng cục bộ, tiết kiệm hàng trăm triệu đồng tiền điện phạt phản kháng và tối ưu hóa chi phí đầu tư ban đầu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai trạm biến áp 400kVA ngoài trời?

Cần xây dựng móng trạm cao hơn mực nước ngập lịch sử tối thiểu 0.5m, khoảng cách an toàn từ tường máy biến áp đến vách phân xưởng tối thiểu 1.5m, trang bị rào chắn bảo vệ có khóa an toàn, biển cảnh báo nguy hiểm điện áp cao và hệ thống hố thu dầu sự cố có thể tích chứa tối thiểu $100%$ lượng dầu máy biến áp ($V_{dầu} \approx 650\text{ lít}$).

2. Giới hạn mang tải của máy biến áp 400kVA trong dự án này là bao nhiêu?

Với phụ tải sau khi bù là $S_{tt} = 229.71\text{ kVA}$, hệ số mang tải của máy biến áp là: $$k_{đl} = \frac{S_{tt}}{S_{đm}} = \frac{229.71}{400} = 0.574 \quad (57.4%)$$ Mức mang tải này nằm trong dải hiệu suất cực đại của máy biến áp ngâm dầu ($55% \div 70%$) và dự phòng mở rộng phụ tải thêm $42.6%$ trong tương lai.

3. Làm thế nào để phối hợp bảo vệ chọn lọc giữa MCCB tổng và MCCB nhánh?

Đảm bảo hai điều kiện:

  • Định mức dòng tác động: $I_{đm_Tổng} \ge 1.6 \times I_{đm_Nhánh}$ (Thực tế: MCCB Tổng 630A so với MCCB Nhánh lớn nhất ĐL4 250A, tỷ lệ $630 / 250 = 2.52 > 1.6$).
  • Cài đặt thời gian trễ cắt ngắn mạch: MCCB Tổng đặt trễ $t_{sd} = 0.2\text{s} \div 0.4\text{s}$, trong khi MCCB nhánh cắt tức thời ($t_i \le 0.05\text{s}$).

4. Hệ thống nối đất cho nhà xưởng cần bảo trì như thế nào?

Kiểm tra định kỳ 12 tháng/lần vào mùa khô bằng đồng hồ đo điện trở đất chuyên dụng (như Kyoritsu 4105A). Đảm bảo $R_{nđ} \le 4,\Omega$. Nếu giá trị vượt ngưỡng, cần bơm hóa chất giảm điện trở đất (GEM - Ground Enhancement Material) hoặc đóng bổ sung cọc tiếp địa thép mạ đồng $\Phi 16$ dài 2.4m.

5. Chi phí đầu tư toàn bộ hệ thống phân phối điện nhà xưởng ước tính bao nhiêu?

Tổng chi phí ước tính khoảng 480 - 550 triệu VNĐ, bao gồm: Máy biến áp 400kVA Đông Anh (180 triệu), Cáp trung thế và đường dây 22kV (55 triệu), Tủ phân phối tổng MSB + 4 Tủ ĐL (110 triệu), Cáp hạ áp CADIVI các loại (95 triệu), Tủ bù tự động Mikro (45 triệu), Hệ thống nối đất và chống sét (35 triệu), Chi phí thí nghiệm và nghiệm thu đóng điện (30 triệu).

Kết luận

Bản thiết kế hệ thống cung cấp điện cho nhà xưởng xí nghiệp công nghiệp đã giải quyết toàn diện bài toán cung cấp điện từ khâu xác định phụ tải, lựa chọn sơ đồ mạng điện, tính toán kiểm nghiệm ngắn mạch đến thiết kế bù công suất và bảo vệ an toàn. Với việc chọn giải pháp sơ đồ hình tia kết hợp trạm biến áp $400\text{ kVA}$ và hệ thống bù tự động 6 cấp $150\text{ kVAr}$, dự án không chỉ đảm bảo tuyệt đối tiêu chí kỹ thuật về độ sụt áp ($\Delta U \le 2.09%$) và an toàn cắt ngắn mạch ($14.26\text{ kA}$) mà còn đem lại lợi ích kinh tế vượt trội: giảm $27.38%$ tổn thất điện năng hàng năm và thu hồi vốn đầu tư hệ thống bù chỉ sau chưa đầy 5 tháng vận hành. Hồ sơ thiết kế là tài liệu kỹ thuật có độ tin cậy cao, sẵn sàng phục vụ triển khai thi công thực tế tại các xí nghiệp cơ khí vừa và nhỏ.
