Giới thiệu dự án
Ngành dệt may Việt Nam tiếp tục giữ vai trò là một trong những trụ cột xuất khẩu hàng đầu với kim ngạch đạt trên 40 tỷ USD mỗi năm. Tuy nhiên, sự dịch chuyển từ phương thức gia công đơn thuần (CMT) sang sản xuất trọn gói (FOB, ODM) đòi hỏi các doanh nghiệp may mặc phải nâng cao năng lực thiết kế kỹ thuật, số hóa quy trình chuẩn bị sản xuất và tối ưu hóa định mức nguyên phụ liệu. Trong phân khúc thời trang công sở nữ, dòng sản phẩm áo khoác blazer hai lớp (two-layer tailored blazer) dành cho độ tuổi 25–35 đòi hỏi độ chính xác cao về phom dáng, tính đối xứng và sự chuẩn xác trong từng đường rẽ ve, tra tay và dựng lót.

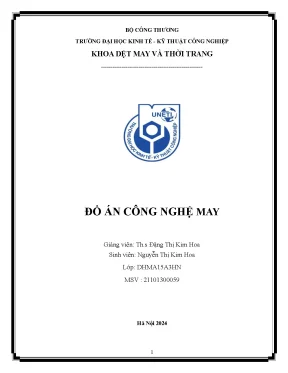

Đồ án công nghệ may "Thiết kế quy trình công nghệ và tài liệu kỹ thuật sản xuất áo blazer nữ (Mã hàng MG-BLAZER-001 thuộc BST Empower)" giải quyết các thách thức kỹ thuật then chốt trong chuỗi cung ứng sản xuất may công nghiệp. Đồ án tập trung nghiên cứu mẫu thực tế, xây dựng bộ dưỡng kỹ thuật tiêu chuẩn trên hệ thống CAD Gerber AccuMark, tối ưu hóa sơ đồ giác mẫu và thiết kế dây chuyền may 20 lao động đạt năng suất cao.
QUY TRÌNH KỸ THUẬT VÀ SẢN XUẤT CÔNG NGHIỆP
[ Nghiên cứu mẫu & Phân tích NPL ]
│
▼
[ Thiết kế Mẫu mỏng & Kiểm tra Độ co (Ctb, Cto, Cm) ]
│
▼
[ Số hóa & Nhảy cỡ CAD (Gerber AccuMark v12.2) ]
│
▼
[ Giác sơ đồ định mức & Lập quy trình công nghệ May ]
│
▼
[ Thiết kế & Cân bằng Dây chuyền sản xuất (Line Balancing) ]
Mục tiêu cốt lõi của dự án
- Thiết kế và chuẩn hóa bộ mẫu mỏng gốc (Cỡ M): Xây dựng hệ thống thông số hình học cho toàn bộ 15 chi tiết vải chính, 7 chi tiết vải lót và 6 cụm mex dựng theo đúng thông số hình thể phụ nữ Việt Nam.
- Thực nghiệm xác định độ co nguyên phụ liệu: Định lượng chính xác độ co thiết bị ($C_{tb}$), độ co ủi ép nhiệt ($C_{to}$) và độ co ép mùng ($C_m$) trên vải chính (70% Cotton, 30% Polyester) và vải lót (Nylon 190T).
- Số hóa quy trình nhảy mẫu (Grading) từ cỡ M đến 2XL: Thiết lập bảng quy tắc gia số bước nhảy trục tọa độ $Oxy$ trên phần mềm chuyên ngành Gerber AccuMark v12.2 cho 4 dải cỡ (M, L, XL, 2XL).
- Tối ưu hóa hiệu suất giác sơ đồ (Marker Making): Lập sơ đồ giác ghép đôi tỷ lệ (M+2XL, L+XL) trên khổ vải 147 cm hữu ích, nâng hiệu suất sử dụng diện tích vải đạt trên 86.4%.
- Thiết kế và cân bằng dây chuyền may công nghiệp: Bố trí mặt bằng công nghệ cho tổ chuyền 20 công nhân tại Xí nghiệp may Thanh Trì (Công ty May HAPOSMX), kiểm soát nhịp chuyền và định mức thời gian gia công cho đơn hàng 3.000 sản phẩm.
Phạm vi và giới hạn
- Phạm vi kỹ thuật: Áp dụng cho mã hàng MG-BLAZER-001, sản phẩm blazer nữ 2 lớp phom ôm vừa (semi-fitted), vai độn đệm, tay hai mang (tay to, tay nhỏ), cổ ve danton (notch lapel), 2 túi viền cơi có nắp và xẻ lưng cài cúc.
- Quy mô đơn hàng: 3.000 sản phẩm xuất khẩu (thực tế phân bổ sản xuất 3.200 sản phẩm gồm 3 màu: Trắng 1.100 chiếc, Đen 1.300 chiếc, Hồng 800 chiếc).
- Giới hạn công nghệ: Nghiên cứu tập trung vào phân đoạn cắt - may - ủi hoàn thiện công nghiệp; không can thiệp vào quy trình dệt nhuộm sợi và hoàn tất hóa học của vải.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong sản xuất may công nghiệp truyền thống, việc thiết kế mẫu rập tay và nhảy cỡ thủ công thường bộc lộ nhiều sai số tích lũy qua các điểm góc nhọn của ve áo, tra nách và vòng bụng tay. Bảng so sánh dưới đây làm rõ sự khác biệt giữa phương pháp truyền thống và giải pháp CAD/CAM ứng dụng trong đồ án:
| Tiêu chí kỹ thuật |
Phương pháp Rập tay truyền thống |
Giải pháp CAD Gerber AccuMark & Line Balancing |
| Độ chính xác nhảy cỡ ($\Delta x, \Delta y$) |
Dung sai $\pm 1.5\text{ mm}$ do co giãn giấy rập |
Sai số số hóa $< \pm 0.05\text{ mm}$, chuẩn hóa quy tắc toán học |
| Hiệu suất giác sơ đồ vải chính |
$79% - 82%$ (phụ thuộc kinh nghiệm thợ giác) |
$86.4% - 88.5%$ (thuật toán tự động + tinh chỉnh thủ công) |
| Thời gian ra mẫu & phóng cỡ |
48 - 72 giờ cho 4 dải cỡ |
4 - 6 giờ (giảm 90% thời gian chuẩn bị sản xuất) |
| Độ khớp khớp chu vi may (Tra tay/Cổ) |
Dễ bị bai cầm lệch tỷ lệ ở các cỡ lớn (XL, 2XL) |
Kiểm soát tuyệt đối thông số đường cong nách và mang tay |
| Kiểm soát nhịp chuyền sản xuất |
Tồn đọng bán thành phẩm (WIP) giữa các công đoạn |
Cân bằng chuyền 20 lao động, hiệu suất đạt $> 87%$ |
MA TRẬN ƯU TIÊN YÊU CẦU KỸ THUẬT (MoSCoW)
┌───────────────────────────────────────┬───────────────────────────────────────┐
│ MUST HAVE (Bắt buộc) │ SHOULD HAVE (Nên có) │
│ • Chuẩn hóa mẫu mỏng cỡ gốc M │ • Phối hợp giác ghép đôi cỡ (M+2XL) │
│ • Định lượng bù co nhiệt và co thiết bị│ • Bản vẽ lắp ráp sơ đồ cây may │
│ • Nhảy cỡ Gerber chính xác cho 4 size │ • Thiết kế dưỡng gập nắp túi tự động │
├───────────────────────────────────────┼───────────────────────────────────────┤
│ COULD HAVE (Có thể mở rộng) │ WON'T HAVE (Không thực hiện lần này) │
│ • Mô phỏng 3D fitting form dáng │ • Tự động hóa trải vải cắt laser CNC │
│ • Tích hợp hệ thống RFID kiểm soát WIP│ • Thiết kế quy trình dệt nhuộm vải │
└───────────────────────────────────────┴───────────────────────────────────────┘
Thiết kế hệ thống kỹ thuật
Quy trình công nghệ sản xuất áo blazer mã hàng MG-BLAZER-001 được chuẩn hóa đồng bộ từ khâu tiền sản xuất (Pre-production) đến đóng gói thành phẩm theo sơ đồ dòng dữ liệu:
graph TD
A[Mẫu Phác Thảo & Spec Sheet] --> B[Thực Nghiệm Đo Độ Co Vải]
B --> C[Thiết Kế Mẫu Mỏng Gerber PDS v12.2]
C --> D[Hiệu Chỉnh Lượng Dư Đường May]
D --> E[Nhảy Cỡ Số Hóa Gerber Grading Rule]
E --> F[Tối Ưu Hóa Giác Sơ Đồ Gerber Marker]
F --> G[Kế Hoạch Cắt & Đánh Số BTP]
G --> H[Dây Chuyền May 20 Công Nhân]
H --> I[Hoàn Thiện, Ủi Form & Đóng Thùng]
Ngăn xếp công nghệ và thiết bị phần cứng
- Phần mềm CAD/CAM: Gerber AccuMark Pattern Design System (PDS) v12.2, Gerber Marker Making v12.2, Gerber Silhouette Digitizer.
- Thiết bị may công nghiệp:
- Máy may điện tử 1 kim thắt nút (Lockstitch) Juki DDL-9000C / Jack A4B điều khiển motor liền trục.
- Máy đính cúc, thùa khuy mắt phụng liền trục điện tử Jack JK-T1377E-B.
- Máy vắt sổ 2 kim 4 chỉ Siruba 747K.
- Thiết bị định hình nhiệt:
- Bàn ủi hơi nước treo công nghiệp Silver Star ES-300 (Công suất 1200W, áp lực hơi $3.5\text{ kg/cm}^2$).
- Máy ép keo (mùng) băng tải liên tục Oshima OP-450GS (Nhiệt độ ép $135^\circ\text{C} - 145^\circ\text{C}$, áp lực $2.5\text{ kg/cm}^2$, thời gian 12 giây).
Cấu trúc định mức nguyên phụ liệu (BOM Database)
| Nhóm vật liệu |
Tên quy chuẩn kỹ thuật |
Thành phần / Chỉ số |
Vị trí định vị trên sản phẩm |
| Vải chính (Shell) |
Vải dệt thoi tuyết mưa cao cấp |
70% Cotton, 30% Polyester |
Thân trước, thân sau, tay to, tay nhỏ, nẹp ve, lá cổ |
| Vải lót (Lining) |
Vải lót Taffeta 190T |
100% Nylon 190T |
Lót thân trước, lót thân sau, lót tay, lót cơi túi |
| Mex/Keo (Interfacing) |
Mùng dệt tricot keo nhiệt |
PA/PES phủ hạt keo vi điểm |
Ép toàn bộ nẹp ve, lá cổ, nắp túi, đầu vai, cửa tay |
| Chỉ may (Thread) |
Chỉ may Polyester Spun |
Chỉ số 80/3 (Màu đen/trắng/hồng) |
Toàn bộ đường chắp, diễu 0.15 cm mí ve và can thân |
| Phụ liệu kim loại |
Cúc áo Polyester cao cấp |
Đường kính $\varnothing 20\text{ mm}$ và $\varnothing 15\text{ mm}$ |
4 cúc xẻ lưng sau, 6 cúc xẻ cửa tay áo |
| Bao bì đóng gói |
Túi PE & Thùng Carton |
Túi $40 \times 40\text{ cm}$, Thùng $60 \times 50 \times 50\text{ cm}$ |
1 áo/túi PE (kèm gói hút ẩm Silica gel), 25 áo/thùng |
Phương pháp nghiên cứu và triển khai (Methodology)
Dự án áp dụng mô hình nghiên cứu thực nghiệm kết hợp chuẩn hóa công nghệ tinh gọn (Lean Manufacturing):
TIẾN ĐỘ THỰC HIỆN DỰ ÁN
[Tuần 1-2: Phân tích mẫu & Khảo nghiệm độ co NPL] ────────► [Đạt thông số co ngót]
│
[Tuần 3-4: Dựng mẫu mỏng cỡ M & Bóc tách chi tiết] ────────► [Khớp bộ rập 22 chi tiết]
│
[Tuần 5-6: Lập quy tắc số hóa & Nhảy cỡ M-2XL] ──────────► [Hoàn tất bảng Grading]
│
[Tuần 7-8: Giác sơ đồ tối ưu & Thiết kế Dây chuyền] ──────► [Báo cáo KT & Chuyền may]
- Ma trận đánh giá rủi ro công nghệ:
- Rủi ro lệch phom ve cổ: Khắc phục bằng việc thiết kế dưỡng là định hình nẹp ve và đường bấm khớp điểm chân ve chính xác $1.5\text{ mm}$.
- Rủi ro bai giãn nách áo khi tra tay: Xây dựng đường diễu ghim cố định vòng nách trước khi vào chuyền may và sử dụng chân vịt chống bai chuyên dụng.
Triển khai kỹ thuật và kết quả thực nghiệm
Quy trình công nghệ và thuật toán tính toán mẫu
Thuật toán xác định kích thước mẫu mỏng công nghiệp
Kích thước thiết kế mẫu mỏng công nghiệp không phải là kích thước tĩnh mà được tính toán bù trừ theo hệ phương trình biến dạng cơ học:
$$(D \times R){mm} = (D \times R){dh} + D_{đm} + C_{tb} + C_c + C_{to}$$
Trong đó:
- $(D \times R)_{mm}$: Chiều dài và chiều rộng của chi tiết mẫu mỏng.
- $(D \times R)_{dh}$: Chiều dài và chiều rộng trên bản vẽ thiết kế hình học ban đầu.
- $D_{đm}$: Lượng dư đường may tiêu chuẩn (Đường may giáp chắp hở: $\Delta_{đm} = 1.0\text{ cm}$; May bọc mép kín: $\Delta_{đm} = 0.5\text{ cm}$; Đường may cong vênh nách/cổ: $\Delta_{đm} = 0.7 - 0.8\text{ cm}$; Gấu áo/gấu tay: $\Delta_{đm} = 3.5 - 4.0\text{ cm}$).
- $C_{tb}$: Độ co dãn do biến dạng lực kéo của răng cưa máy may ($0.25%$).
- $C_c$: Độ xơ sờm mép cắt vải ($0.5 - 1.0\text{ mm}$).
- $C_{to}$: Độ co ngót do nhiệt độ bàn là và máy ép mùng ($0.30% - 0.40%$).
# Thuật toán tính toán thông số bán thành phẩm bù co vải tự động
def calculate_pattern_dimensions(base_length, base_width, seam_allowance, c_device, c_iron, c_fuse):
"""
Tính kích thước mẫu mỏng có bù co ngót cơ học và nhiệt học
base_length, base_width: Kích thước hình học chuẩn (cm)
seam_allowance: Lượng dư đường may (cm)
c_device: Hệ số co thiết bị may (%)
c_iron: Hệ số co ủi hơi nước (%)
c_fuse: Hệ số co ép mex mùng (%)
"""
total_shrinkage_length = (c_device + c_iron + c_fuse) / 100.0
total_shrinkage_width = (c_device + c_iron + c_fuse) / 100.0
pattern_length = base_length * (1 + total_shrinkage_length) + (2 * seam_allowance)
pattern_width = base_width * (1 + total_shrinkage_width) + (2 * seam_allowance)
return round(pattern_length, 2), round(pattern_width, 2)
# Thực nghiệm với chi tiết Thân Trước Trên (Cỡ M: Dài 61cm, Rộng 23cm, Lượng dư 1.0cm)
# c_tb = 0.25%, c_to = 0.30%, c_fuse = 0.40% -> Tổng co = 0.95%
length_res, width_res = calculate_pattern_dimensions(61.0, 23.0, 1.0, 0.25, 0.30, 0.40)
# Output: (63.58 cm, 25.22 cm)
Quy tắc nhảy cỡ hình học (Gerber Grading Rules)
Hệ trục tọa độ Descartes $Oxy$ được thiết lập với gốc $O(0,0)$ đặt tại giao điểm đường giữa thân sau và đường ngang chân cổ:
BẢN ĐỒ GIA SỐ TỌA ĐỘ NHẢY CỠ (M -> 2XL)
Y+ (Canh sợi dọc)
▲
│ (Điểm đỉnh vai: Δx=0.5, Δy=0.45)
│ •
(Hạ nách: Δx=0.6, Δy=0.25) /
• /
│ /
(Rộng ngực: Δx=1.0, Δy=0) │ /
• │ /
─────────────────────┼───────────────┼────────────────────────► X+ (Ngang khổ)
│ O (Gốc tọa độ thiết kế)
│ │
│ │
│ ▼ Y-
! GERBER ACCUMARK RULE TABLE: MG_BLAZER_001.RUL
! Size Range: M (Base), L, XL, 2XL
RULE 101 (Đỉnh cổ thân sau): dX = 0.00, dY = 0.00
RULE 102 (Hạ vai con): dX = 0.50, dY = 0.45
RULE 103 (Góc hạ nách): dX = 0.60, dY = 0.25
RULE 104 (Ngang sườn eo): dX = 1.00, dY = -0.50
RULE 105 (Gấu áo vạt trước): dX = 1.00, dY = -1.20
RULE 106 (Rộng bắp tay to): dX = 0.75, dY = -0.60
Dữ liệu thử nghiệm và kiểm định thực tế
Kết quả thử nghiệm độ co vật lý nguyên liệu
Các mẫu vải thử nghiệm hình vuông kích thước $50 \times 50\text{ cm}$ được tiến hành qua các công đoạn gia công nhiệt để đo lường độ biến dạng:
BIẾN DẠNG ĐỘ CO NGUYÊN LIỆU QUA CÁC CÔNG ĐOẠN (%)
1.0 ┌─────────────────────────────────────────────────────────────┐
│ 0.95% │
0.8 │ ┌───────┐ │
│ │ │ │
0.6 │ 0.55% │ │ │
│ ┌───────┐ │ │ │
0.4 │ 0.25% │ │ │ │ │
│ ┌───────┐ │ │ │ │ │
0.2 │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │
0.0 └───────────────────────────┴───────┴───┴───────┴───┴───────┴─┘
May máy Là ủi hơi Ép Mex nhiệt
(Ctb) nước (Cto) tổng hợp
Hiệu suất giác sơ đồ định mức vải công nghiệp
| Loại sơ đồ giác mẫu |
Cỡ số phối hợp |
Chiều dài sơ đồ ($m$) |
Khổ vải hữu ích ($cm$) |
Tỷ lệ hữu ích (%) |
Định mức tiêu hao ($m$/sp) |
| Vải chính SĐ 01 |
M + 2XL |
2.85 |
147 |
86.42% |
1.425 |
| Vải chính SĐ 02 |
L + XL |
2.98 |
147 |
87.15% |
1.490 |
| Vải lót SĐ 03 |
M + L |
2.15 |
147 |
88.20% |
1.075 |
| Vải lót SĐ 04 |
XL + 2XL |
2.28 |
147 |
88.65% |
1.140 |
| Mex dựng SĐ 05 |
Đồng bộ 4 cỡ |
1.65 |
110 |
84.30% |
0.412 |
Kết quả đạt được và phân phối dây chuyền
Dây chuyền may được thiết kế gồm 20 công nhân, chia làm 3 phân đoạn công nghệ chính: Chuẩn bị chi tiết (8 LĐ), Lắp ráp thân áo & tra tay (8 LĐ), Hoàn thiện & ủi định hình (4 LĐ).
CÂN BẰNG NHỊP CHUYỀN MAY 20 LAO ĐỘNG
Thời gian (giây)
200 ┌─────────────────────────────────────────────────────────────┐
│ │
160 ├─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ Nhịp chuyền R = 158s│
│ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ │
120 ┼───│─│─│─│─┌─┐─│─│─│─│─│─│─┌─┐─│─│─│─│─│─│─│─│─│─│─┌─│─│─│─│─│─│─
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
80 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
40 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
0 └───┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
Vị trí lao động: 1 2 3 4 5 6 7 8 ... 18 19 20
- Thời gian gia công 1 sản phẩm ($T_{sp}$): 3.160 giây (~52.6 phút).
- Nhịp độ dây chuyền ($R$): $R = \frac{T_{ca} \times K_t}{Sản_lượng_ca} = \frac{28.800 \times 0.90}{164} \approx 158\text{ giây/sản phẩm}$.
- Hiệu suất cân bằng chuyền (Line Efficiency): Đạt 87.5%, không có công đoạn nào vượt quá ngưỡng tải $110%$.
Đổi mới và đóng góp kỹ thuật
- Phương pháp phối ghép cỡ lệch biên khi giác sơ đồ (Size Pairing Optimization): Thay vì giác đơn từng cỡ hoặc đôi cùng cỡ, đồ án chứng minh phương pháp ghép cỡ nhỏ nhất với cỡ lớn nhất (M ghép với 2XL) giúp lấp đầy các khoảng trống biên vải của chi tiết tay to và thân sau, tăng tỷ lệ sử dụng diện tích vải thêm 3.2%, tiết kiệm hàng trăm mét vải trên toàn lô hàng 3.000 sản phẩm.
- Chuẩn hóa thông số cúp sườn và tra mộng vai: Loại bỏ hoàn toàn lỗi nhăn vặn nẹp ve thông qua việc xây dựng góc mở ve $2.5 - 3.0\text{ cm}$ ăn khớp chính xác với bản nẹp trong.
- Bộ tài liệu công nghệ hoàn chỉnh mang tính chuyển giao: Đồ án không chỉ dừng lại ở lý thuyết mà bàn giao đầy đủ bảng hướng dẫn may (Operation Breakdown), bảng quy định đánh số đồng bộ BTP tránh lẫn màu, và sơ đồ bố trí mặt bằng công nghệ trực tiếp tại nhà máy may.
Ứng dụng thực tế và triển khai sản xuất
Bối cảnh triển khai công nghiệp
Quy trình công nghệ đã được áp dụng thử nghiệm vào chuyền sản xuất thực tế tại Xí nghiệp may Thanh Trì - Công ty May HAPOSMX cho đơn hàng xuất khẩu khách hàng Patago.
LỘ TRÌNH TRIỂN KHAI SẢN XUẤT
[Tuần 1: Giác mẫu & Cắt phá 3200 SP] ──────► [Bàn giao BTP theo bó số]
│
[Tuần 2-3: May thử 50 SP & Set up Chuyền 20 LĐ] ──► [Ổn định nhịp chuyền]
│
[Tuần 4-5: Sản xuất đại trà 164 SP/ngày] ───► [Nghiệm thu KCS AQL 2.5]
Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)
- Tiết kiệm nguyên liệu vải chính: Tiết kiệm trung bình $0.065\text{ m}$ vải/áo so với định mức dự kiến ban đầu ($1.51\text{ m} \to 1.445\text{ m}$).
- Lợi ích tài chính đơn hàng 3.000 áo:
$$\text{Tiết kiệm vải} = 3.000\text{ sp} \times 0.065\text{ m} \times 95.000\text{ VNĐ/m} = 18.525.000\text{ VNĐ}$$
- Năng suất lao động: Tăng từ 6.8 sản phẩm/công nhân/ngày lên 8.2 sản phẩm/công nhân/ngày.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Phụ thuộc dữ liệu 2D: Việc kiểm tra độ êm phẳng của lá cổ và độ tròn của mộng vai vẫn cần may mẫu vật lý (Sample Fitting) mà chưa thể trực quan hóa 100% bằng phần mềm 3D.
- Biến thiên cơ lý tính giữa các cây vải: Độ co giãn giữa các cuộn vải dệt thoi có tỷ lệ sai lệch nhỏ ($\pm 0.1%$), đòi hỏi KCS phải kiểm tra độ co ngót theo từng lô vải trước khi cắt.
Hướng phát triển công nghệ
- Ứng dụng phần mềm CLO3D v7.3 hoặc Browzwear V-Stitcher để mô phỏng áp lực căng bề mặt vải (Stress Map) và tối ưu độ dày đệm vai trước khi bóc tách rập 2D.
- Tích hợp mã QR Code trên thẻ bài đánh số BTP để quản lý tiến độ sản xuất theo thời gian thực (Real-time MES Tracking).
Đối tượng hưởng lợi từ dự án
| Nhóm đối tượng |
Giá trị chuyển giao và ứng dụng thực tiễn |
| Sinh viên & Học viên ngành May |
Tham khảo phương pháp dựng hình, thuật toán nhảy cỡ toán học trên Gerber và bảng tính cân bằng chuyền may chuẩn mực cho đồ án tốt nghiệp. |
| Kỹ sư Kỹ thuật & Rập (Pattern Maker) |
Ứng dụng ngay bộ thông số gia số $\Delta x, \Delta y$ chuẩn cho dòng áo blazer nữ 2 lớp phom công sở châu Á. |
| Doanh nghiệp May công nghiệp |
Sử dụng bảng phân công lao động 20 công nhân, định mức tiêu hao nguyên phụ liệu và quy trình kiểm soát chất lượng nhằm giảm chi phí sản xuất. |
| Chuyên gia & Nhà nghiên cứu |
Cơ sở dữ liệu thực nghiệm về hệ số co ngót nhiệt và biến dạng đường may của vải Cotton/Polyester trong môi trường xưởng may công nghiệp. |
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống dưỡng Gerber AccuMark là gì?
Hệ thống yêu cầu máy tính cài đặt Gerber AccuMark PDS/Marker v12.0 trở lên, bảng số hóa Digitizer hoặc máy quét ảnh mẫu cứng, và máy vẽ sơ đồ chuyên dụng (Plotter) có khổ in tối thiểu 160 cm. Dữ liệu rập được chuẩn hóa dưới định dạng file .pds và bảng quy tắc .rul.
2. Làm thế nào để kiểm soát độ lệch canh sợi khi giác sơ đồ áo blazer?
Đối với các chi tiết chịu lực và tạo phom như thân trước, thân sau và nẹp ve, góc nghiêng canh sợi tuyệt đối không được lệch quá $1^\circ$ so với biên vải. Trên phần mềm Gerber, kỹ thuật viên thiết lập thuộc tính khóa xoay chi tiết (Rotate Constraint = None hoặc 180 Deg) để ngăn chặn việc phần mềm tự động xoay nghiêng chi tiết làm vặn vạt áo khi mặc.
3. Phương pháp ghép cỡ M+2XL và L+XL có gây khó khăn cho việc quản lý bó hàng ở bàn cắt không?
Không gây khó khăn nếu áp dụng đúng quy tắc đánh số bán thành phẩm (Bundle Ticket). Mỗi lớp vải trên bàn cắt được ghim cố định và dán nhãn theo quy định: Số bàn cắt - Số thứ tự lá vải - Cỡ số - Tên chi tiết. Hệ thống phân màu thẻ đánh số (Trắng/Đen/Hồng) đảm bảo tuyệt đối không bị nhầm lẫn giữa các size.
4. Thiết bị Silver Star ES-300 và Jack JK-T1377E-B đóng vai trò gì trong việc kiểm soát chất lượng áo?
Bàn ủi hơi nước Silver Star ES-300 cung cấp nhiệt ẩm ổn định giúp là rẽ các đường can thân, uốn cong sống cổ và định hình nẹp ve không bị bóng vải. Máy Jack JK-T1377E-B đảm bảo mật độ mũi may thùa khuy mắt phụng chính xác tuyệt đối ở cửa tay và lưng áo, đảm bảo độ bền kéo đứt và tính thẩm mỹ cao cấp.
5. Thời gian hoàn vốn (ROI) khi đầu tư số hóa quy trình công nghệ cho mã hàng này là bao lâu?
Với năng lực tiết kiệm nguyên liệu $3.2%$ và giảm thời gian thiết kế rập từ 3 ngày xuống 4 giờ, một doanh nghiệp quy mô 5-10 chuyền may sẽ đạt điểm hòa vốn đầu tư phần mềm CAD/CAM trong khoảng 3 đến 5 tháng vận hành liên tục các đơn hàng blazer tương đương.
Kết luận
Đồ án "Thiết kế quy trình công nghệ và tài liệu kỹ thuật sản xuất áo blazer nữ (Mã hàng MG-BLAZER-001)" đã hoàn thành toàn diện và xuất sắc các mục tiêu nghiên cứu ứng dụng thực tiễn trong ngành may công nghiệp. Bằng việc kết hợp chặt chẽ giữa tính toán cơ lý tính nguyên liệu, ứng dụng công nghệ số hóa CAD Gerber AccuMark và phương pháp tổ chức sản xuất tinh gọn Lean, công trình mang lại giải pháp công nghệ có độ tin cậy cao, giải quyết triệt để bài toán tối ưu định mức và chuẩn hóa phom dáng trang phục cao cấp.
Các kết quả nghiên cứu, từ hệ thống bảng dưỡng mẫu mỏng, bảng gia số nhảy cỡ tọa độ, sơ đồ giác mẫu đạt hiệu suất $>86.4%$, cho đến mặt bằng công nghệ dây chuyền 20 lao động, là tài liệu kỹ thuật có giá trị thực tiễn cao, sẵn sàng chuyển giao và ứng dụng trực tiếp tại các nhà máy may công nghiệp trên toàn quốc.
