Giới thiệu dự án

Khai thác khoáng sản, đặc biệt là công nghiệp khai thác than đá, đóng vai trò nền tảng cung ứng nhiên liệu cho các ngành kinh tế trọng điểm như nhiệt điện, luyện kim, xi măng và hóa chất. Tại Việt Nam, Tập đoàn Công nghiệp Than - Khoáng sản Việt Nam (TKV) ước tính trữ lượng than đạt hàng chục tỷ tấn, riêng bể than Quảng Ninh chiếm khoảng 10,5 tỷ tấn (chủ yếu là than antraxit) và vùng Thái Nguyên sở hữu các vỉa than mỡ có giá trị luyện kim cao. Tuy nhiên, hoạt động khai thác than hầm lò giải phóng lượng lớn nước tháo khô mỏ (trung bình 30 $m^3/h$ tại các điểm mỏ quy mô vừa), mang theo nồng độ cao các ion kim loại nặng, chất rắn lơ lửng và chất hữu cơ chưa qua xử lý triệt để, trực tiếp đe dọa đến hệ sinh thái thủy vực và nguồn nước sinh hoạt của cư dân bản địa.

+-----------------------------------------------------------------------------------+
|                        BỐI CẢNH Ô NHIỄM NƯỚC MỎ THAN                              |
+-----------------------------------------------------------------------------------+
| Lưu lượng tháo khô: ~30 m³/h  --> Chứa hàm lượng cao: Mn, Fe, Zn, BOD5, COD       |
| Vấn đề: Hệ thống lắng cơ học sơ cấp quá tải, nước thải rò rỉ vào tầng nước ngầm  |
| Hậu quả: Suy thoái chất lượng nước mặt suối Cẩm III và giếng ngầm lân cận        |
+-----------------------------------------------------------------------------------+

Vấn đề thực tế và rào cản kỹ thuật

Đề tài tập trung nghiên cứu tại Phân xưởng Giếng 9 thuộc Công ty TNHH An Phát Thái (xã Hà Thượng và xã Phục Linh, huyện Đại Từ, tỉnh Thái Nguyên), diện tích khai trường 0,63 $km^2$. Tại đây, công nghệ khai thác hầm lò thủ công kết hợp cơ giới hóa nhỏ đang đối mặt với các vấn đề:

  1. Ô nhiễm kim loại nặng trong nước thải hầm lò: Nước thải từ các khu khai thác M1 và M3 có nồng độ Mn ($1,15 - 1,8$ mg/L) và Zn ($3,8 - 4,9$ mg/L) vượt ngưỡng quy chuẩn từ $1,15$ đến $1,8$ lần; nồng độ Fe ($4,26 - 5,60$ mg/L) vượt $1,12$ lần tại khu M3 so với QCVN 40:2011/BTNMT (Cột B).
  2. Ô nhiễm hữu cơ thứ cấp: Chỉ số $BOD_5$ trong nước thải đạt $56,7 - 65,2$ mg/L (vượt tiêu chuẩn $1,13 - 1,30$ lần); kéo theo hàm lượng COD trong nguồn nước mặt tiếp nhận (khe nước xóm Cẩm III) đạt $38,4 - 40,0$ mg/L, vượt giới hạn QCVN 08:2008/BTNMT (Cột B1) từ $1,28 - 1,33$ lần.
  3. Hiệu suất lắng sơ cấp thấp: Hệ thống hố lắng trọng lực hiện hữu có thời gian lưu nước ngắn, bùn than bị xáo trộn liên tục do áp lực bơm thoát nước từ gương lò.
  4. Tác động tiêu cực đến cộng đồng: Khảo sát 30 hộ dân xung quanh cho thấy $70%$ số hộ ghi nhận nguồn nước sinh hoạt bị ảnh hưởng ở các mức độ khác nhau (trong đó $17%$ phản ánh mức độ nghiêm trọng).

Mục tiêu nghiên cứu cụ thể

  1. Thu thập, quan trắc và phân tích toàn diện 7 mẫu môi trường nước (2 mẫu nước thải NT1-NT2, 2 mẫu nước mặt NM1-NM2, 3 mẫu nước ngầm NN1-NN3) theo quy trình chuẩn TCVN/ISO.
  2. Đánh giá mức độ ô nhiễm thông qua so sánh đối chiếu hệ thống Quy chuẩn Kỹ thuật Quốc gia: QCVN 40:2011/BTNMT (nước thải công nghiệp), QCVN 08:2008/BTNMT (nước mặt) và QCVN 09:2008/BTNMT (nước ngầm).
  3. Đo lường tác động ngoại sinh đến đời sống sinh hoạt và sức khỏe dân cư thông qua phương pháp điều tra xã hội học định lượng ($n=30$).
  4. Đề xuất quy trình công nghệ xử lý hóa lý kết hợp lắng Lamella và khung quản lý quan trắc tự động hóa nhằm giảm thiểu $>90%$ nồng độ ion kim loại và chất hữu cơ.

Phạm vi và giới hạn nghiên cứu

  • Không gian: Phân xưởng Giếng 9 giới hạn bởi 8 điểm tọa độ VN-2000 (X: 2393341,16 - 2393827,90; Y: 572833,00 - 573145,94) trên sườn Tây Núi Tán, tiếp giáp lưu vực sông Đu.
  • Thời gian: Số liệu quan trắc và khảo sát thực địa được thực hiện từ tháng 08/2014 đến tháng 12/2014.
  • Đối tượng: Môi trường nước mặt (khe suối xóm 1 và xóm Cẩm III), nước tháo khô hầm lò (khu M1, M3), và nước ngầm tầng Trias/Đệ tứ khai thác qua giếng khoan, giếng đào dân sinh tộc xóm 1.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại Phân xưởng Giếng 9, nước ngầm thẩm thấu qua các tầng nứt nẻ của đá cát kết, bột kết chứa than thuộc hệ tầng Trias thống Thượng ($T_3^{n-r} bs$ Bá Sơn). Quá trình khoan nổ mìn làm vỡ cấu trúc địa chất, gia tăng diện tích tiếp xúc giữa khoáng vật pyrit ($FeS_2$) với oxy và nước, sinh ra hiện tượng acid hóa và giải phóng ion kim loại nặng ($Fe^{2+}$, $Mn^{2+}$, $Zn^{2+}$):

$$2\text{FeS}_2 + 7\text{O}_2 + 2\text{H}_2\text{O} \rightarrow 2\text{Fe}^{2+} + 4\text{SO}_4^{2-} + 4\text{H}^+$$

$$\text{Fe}^{2+} + \frac{1}{4}\text{O}_2 + \frac{5}{2}\text{H}_2\text{O} \rightarrow \text{Fe(OH)}_3\downarrow + 2\text{H}^+$$

Tiêu chí so sánh Hố lắng sơ cấp hiện tại (Phân xưởng Giếng 9) Bãi lọc ngập nước nhân tạo (Constructed Wetland) Hệ thống Hóa lý - Keo tụ tạo bông + Lamella Clarifier (Giải pháp đề xuất)
Nguyên lý hoạt động Lắng trọng lực tự nhiên Hấp phụ sinh học qua rễ thực vật Trung hòa pH + Oxy hóa + Keo tụ PAC/Polymer + Lắng tầng mỏng
Hiệu suất loại bỏ Mn/Fe $15% - 25%$ (Mn vẫn vượt 1,8 lần) $60% - 75%$ (yêu cầu diện tích lớn) $>95%$ (Đạt chuẩn QCVN 40 Cột A/B)
Hiệu suất xử lý BOD/COD $<20%$ $70% - 85%$ $80% - 90%$ kết hợp lọc than antraxit
Diện tích chiếm dụng Nhỏ ($100 - 150\ m^2$) Rất lớn ($>2000\ m^2$, không khả thi tại vùng núi) Trung bình ($200 - 300\ m^2$)
Độ ổn định vận hành Kém, phụ thuộc lưu lượng bơm Dễ tắc nghẽn do cặn than mịn Cao, kiểm soát bằng PLC/SCADA tự động

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc): Hệ thống trung hòa pH nâng cao ($pH \ge 8,5$) để kết tủa hoàn toàn $Mn^{2+}$ và $Fe^{3+}$; hố lắng bùn dung tích đảm bảo thời gian lưu thủy lực $HRT \ge 4\text{h}$; cảm biến đo liên tục pH, TDS, TSS.
  • Should-have (Cần có): Cụm lọc áp lực sử dụng vật liệu than antraxit sẵn có tại mỏ để hấp phụ vi lượng kim loại và chất hữu cơ hòa tan; module tính toán chỉ số chất lượng nước tự động.
  • Could-have (Có thể có): Hệ thống tái sử dụng $40%$ nước sau xử lý phục vụ dập bụi gương lò và rửa xe vận chuyển than.
  • Won't-have (Chưa triển khai): Module xử lý khử khoáng RO toàn phần (do chi phí CAPEX/OPEX vượt quá ngân sách phân xưởng).

Thiết kế hệ thống

Hệ thống xử lý nước tháo khô mỏ than được thiết kế tích hợp cơ chế hóa lý đa bậc kết hợp giám sát số liệu tự động theo kiến trúc luồng dữ liệu và công nghệ khép kín.

flowchart TD
    A["Nước thải hầm lò (30 m³/h)"] --> B["Bể điều hòa & Lắng cát thô"]
    B --> C["Bể phản ứng Oxy hóa (Sục khí O₂ + Châm NaOH/Vôi)"]
    C --> D["Bể Keo tụ - Tạo bông (PAC + Polymer A101)"]
    D --> E["Bể lắng Lamella nghiêng 60°"]
    E --> F["Bể lọc áp lực (Cát thạch anh + Than Antraxit mỏ)"]
    F --> G["Hồ chỉ thị sinh học & Xả thải đạt QCVN 40"]

    subgraph "Giám sát & Điều khiển Tự động"
        S1["Cảm biến pH/TSS/TDS"] -.-> MCU["PLC Siemens S7-1200 / ESP32"]
        MCU --> API["FastAPI Gateway (Python 3.11)"]
        API --> DB["TimescaleDB / PostgreSQL 15"]
        DB --> DASH["Dashboard Grafana v10"]
    end

    E -.-> S1
    G -.-> S1

Công nghệ và thiết bị phân tích thực nghiệm

  • Hệ điều hành & Nền tảng: Linux Ubuntu 22.04 LTS, Python 3.11.5, PostgreSQL 15 kết hợp TimescaleDB extension cho dữ liệu chuỗi thời gian (time-series).
  • Thiết bị đo đạc phòng thí nghiệm: Máy đo đa chỉ tiêu chất lượng nước Horiba U-50, quang phổ kế tử ngoại khả kiến UV-Vis 721, tủ ủ ấm BOD Lovibond TC 135 S (nhiệt độ duy trì $20^\circ\text{C} \pm 1^\circ\text{C}$ trong 5 ngày), cân phân tích điện tử độ nhạy $0,0001\text{ g}$.

Thiết kế cơ sở dữ liệu quan trắc (PostgreSQL DDL)

CREATE TABLE water_monitoring_stations (
    station_id VARCHAR(10) PRIMARY KEY,
    station_name VARCHAR(100) NOT NULL,
    sample_type VARCHAR(20) CHECK (sample_type IN ('WASTEWATER', 'SURFACE_WATER', 'GROUNDWATER')),
    coordinate_x NUMERIC(10, 2),
    coordinate_y NUMERIC(10, 2),
    standard_applied VARCHAR(50) NOT NULL
);

CREATE TABLE water_quality_logs (
    log_id BIGSERIAL PRIMARY KEY,
    station_id VARCHAR(10) REFERENCES water_monitoring_stations(station_id),
    recorded_at TIMESTAMPTZ NOT NULL DEFAULT NOW(),
    ph NUMERIC(4, 2) NOT NULL,
    tss_mg_l NUMERIC(6, 2),
    tds_mg_l NUMERIC(6, 2),
    do_mg_l NUMERIC(4, 2),
    cod_mg_l NUMERIC(6, 2),
    bod5_mg_l NUMERIC(6, 2),
    fe_mg_l NUMERIC(6, 4),
    mn_mg_l NUMERIC(6, 4),
    zn_mg_l NUMERIC(6, 4),
    is_compliant BOOLEAN DEFAULT TRUE
);

CREATE INDEX idx_water_logs_time ON water_quality_logs (recorded_at DESC);

Thiết kế API Endpoint kiểm tra chuẩn xả thải (FastAPI RESTful)

POST /api/v1/water-quality/evaluate
Content-Type: application/json

Request Body:
{
  "station_id": "NT1",
  "ph": 6.50,
  "tss": 12.7,
  "mn": 1.80,
  "fe": 4.26,
  "zn": 4.90,
  "bod5": 56.7,
  "cod": 82.1
}

Response (200 OK):
{
  "status": "NON_COMPLIANT",
  "violations": [
    {"parameter": "Mn", "value": 1.80, "limit": 1.00, "ratio": 1.80},
    {"parameter": "Zn", "value": 4.90, "limit": 3.00, "ratio": 1.63},
    {"parameter": "BOD5", "value": 56.7, "limit": 50.0, "ratio": 1.134}
  ],
  "dosing_recommendation": {
    "caoh2_dose_ppm": 45.0,
    "pac_dose_ppm": 25.0,
    "polymer_dose_ppm": 1.5
  }
}

Methodology (Phương pháp luận)

Dự án áp dụng quy trình quan trắc và chuẩn hóa môi trường theo tiêu chuẩn Việt Nam và Quốc tế:

  1. Phương pháp lấy và bảo quản mẫu:
    • TCVN 6663-1:2011 (ISO 5667-1:2006): Thiết kế mạng lưới và kỹ thuật lấy mẫu.
    • TCVN 6663-3:2008 (ISO 5667-3:2003): Kỹ thuật bảo quản, cố định mẫu bằng $HNO_3$ (đối với kim loại) và bảo quản lạnh $4^\circ\text{C}$ (đối với BOD/COD).
    • TCVN 5999:1995 (ISO 5667-10:1992): Lấy mẫu nước thải tại cửa xả khu M1, M3.
    • TCVN 5994:1995 và TCVN 6000:1995: Lấy mẫu nước mặt và nước dưới đất.
  2. Phương pháp phân tích phòng thí nghiệm:
    • Độ cứng: Chuẩn độ thể tích bằng dung dịch Trilon B (Complexon III) với chỉ thị Eriochrome Black T tại $pH = 10$.
    • Sắt tổng ($Fe$): Phương pháp so màu quang phổ sử dụng 1,10-Phenanthroline khử bởi Hydroxylamine hydrochloride ($NH_2OH\cdot HCl$) ở bước sóng $\lambda = 510\text{ nm}$.
    • Kẽm ($Zn$): Phương pháp chiết so màu Dithizone trong dung dịch đệm acetat natri tại $\lambda = 535\text{ nm}$.
    • $COD$: Phương pháp chuẩn độ oxy hóa bằng Pemanganat ($KMnO_4$) trong môi trường axit đun sôi.
    • $BOD_5$: Phương pháp đo hàm lượng oxy hòa tan (DO) trước và sau 5 ngày ủ tại $20^\circ\text{C}$ bằng điện cực màng DO mạ vàng.
    • $TSS$: Phương pháp sấy khô giấy lọc sợi thủy tinh ở $105^\circ\text{C}$ trong 2 giờ.

Implementation và kết quả

Development process

Quá trình thu thập, xử lý và phân tích số liệu được chuẩn hóa thông qua module tính toán Python tự động đánh giá chỉ số ô nhiễm kim loại nặng ($HPI$ - Heavy Metal Pollution Index) và chỉ số chất lượng nước ($WQI$).

import numpy as np
from typing import Dict, List, Tuple

class WaterQualityAnalyzer:
    """
    Module phân tích chất lượng nước và đánh giá tuân thủ QCVN
    Áp dụng tính toán cho phân xưởng Giếng 9 - Công ty An Phát Thái
    """
    def __init__(self, qcvn_standards: Dict[str, Dict[str, float]]):
        self.standards = qcvn_standards

    def evaluate_sample(self, sample_id: str, sample_type: str, data: Dict[str, float]) -> Dict:
        limits = self.standards.get(sample_type, {})
        violations = {}

        for param, value in data.items():
            if param in limits:
                limit = limits[param]
                if value > limit:
                    violations[param] = {
                        "measured": value,
                        "standard": limit,
                        "exceed_factor": round(value / limit, 3)
                    }

        compliance_status = "COMPLIANT" if not violations else "VIOLATED"
        return {
            "sample_id": sample_id,
            "status": compliance_status,
            "violations_count": len(violations),
            "details": violations
        }

    def calculate_metal_pollution_index(self, metals: Dict[str, float], metal_standards: Dict[str, float]) -> float:
        """
        Tính chỉ số HPI (Heavy Metal Pollution Index)
        HPI = sum(Wi * Qi) / sum(Wi)
        """
        weights = {"Fe": 0.35, "Mn": 0.40, "Zn": 0.25}
        sub_indices = []
        sum_weights = sum(weights.values())

        for metal, conc in metals.items():
            si = metal_standards.get(metal, 1.0)
            qi = (conc / si) * 100
            sub_indices.append(weights.get(metal, 0.1) * qi)

        hpi = sum(sub_indices) / sum_weights
        return round(hpi, 2)

# Khởi tạo bộ tiêu chuẩn QCVN 40:2011/BTNMT Cột B
STANDARDS = {
    "WASTEWATER": {"pH_min": 5.5, "pH_max": 9.0, "TSS": 100.0, "COD": 150.0, "BOD5": 50.0, "Fe": 5.0, "Mn": 1.0, "Zn": 3.0},
    "SURFACE_WATER": {"COD": 30.0, "BOD5": 15.0, "Fe": 1.5, "Zn": 1.5, "NO3": 10.0},
    "GROUNDWATER": {"COD": 4.0, "Fe": 5.0, "NO3": 15.0, "Hardness": 500.0}
}

analyzer = WaterQualityAnalyzer(STANDARDS)

Testing và validation

Số liệu quan trắc thực địa tại các vị trí mẫu được tổng hợp, kiểm chuẩn và đối soát với các giới hạn kỹ thuật môi trường hiện hành.

1. Đánh giá chất lượng nước thải (Mẫu NT1, NT2 vs QCVN 40:2011/BTNMT Cột B)

Chỉ tiêu phân tích Đơn vị Mẫu NT1 (Cửa xả M1) Mẫu NT2 (Cửa xả M3) Giới hạn QCVN 40 (Cột B) Hệ số vượt NT1 Hệ số vượt NT2 Đánh giá
pH - 6,50 6,81 5,5 – 9,0 - - Đạt chuẩn
TSS mg/L 12,7 16,0 100 - - Đạt chuẩn
TDS mg/L 495 426 - - - Chưa quy định
Mangan (Mn) mg/L 1,80 1,15 1,0 1,80 lần 1,15 lần Vượt ngưỡng
Sắt (Fe) mg/L 4,26 5,60 5,0 - 1,12 lần Vượt ngưỡng (NT2)
Kẽm (Zn) mg/L 4,90 3,80 3,0 1,63 lần 1,26 lần Vượt ngưỡng
$BOD_5$ mg/L 56,7 65,2 50 1,134 lần 1,304 lần Vượt ngưỡng
$COD$ mg/L 82,1 91,8 150 - - Đạt chuẩn
Nhiệt độ $^\circ\text{C}$ 26,5 25,2 40 - - Đạt chuẩn

2. Đánh giá chất lượng nước mặt (Mẫu NM1, NM2 vs QCVN 08:2008/BTNMT Cột B1)

Chỉ tiêu phân tích Đơn vị NM1 (Thượng lưu 50m) NM2 (Hạ lưu 300m) Giới hạn QCVN 08 (B1) Tỷ lệ vượt NM1 Tỷ lệ vượt NM2
pH - 6,12 5,97 5,5 – 9,0 Đạt Đạt
DO mg/L 5,31 5,55 $\ge 4,0$ Đạt Đạt
$BOD_5$ mg/L 9,8 14,2 15 Đạt Gần ngưỡng ($94,6%$)
$COD$ mg/L 38,4 40,0 30 Vượt 1,28 lần Vượt 1,33 lần
Sắt (Fe) mg/L 0,002 0,050 1,5 Đạt Đạt
Kẽm (Zn) mg/L 0,170 0,050 1,5 Đạt Đạt
Nitrat ($NO_3^-$) mg/L 0,06 0,05 10 Đạt Đạt

3. Đánh giá chất lượng nước ngầm (Mẫu NN1, NN2, NN3 vs QCVN 09:2008/BTNMT)

Chỉ tiêu phân tích Đơn vị NN1 (Giếng khoan Mỏ) NN2 (Giếng xóm 1 - 100m) NN3 (Giếng xóm 1 - 300m) QCVN 09:2008 Hiện trạng
pH - 6,56 6,52 6,05 5,5 – 8,5 Bình thường
Độ cứng ($CaCO_3$) mg/L 100 350 150 500 Nước mềm đến trung bình
TDS mg/L 121 130 126 - Tốt
Sắt tổng (Fe) mg/L KPH 0,004 0,0004 5,0 Rất thấp
$COD$ mg/L 3,2 1,6 2,4 4,0 Cận ngưỡng tại NN1 ($80%$)
$NO_3^-$ mg/L 0,020 0,0006 0,034 15 An toàn

Kết quả đạt được

+-----------------------------------------------------------------------------------+
|                        TỔNG HỢP HIỆN TRẠNG CHẤT LƯỢNG NƯỚC                        |
+-----------------------------------------------------------------------------------+
| 1. Nước thải mỏ: 4/9 thông số vượt chuẩn (Mn max 1.8x, Zn max 1.63x, Fe, BOD5)   |
| 2. Nước mặt tiếp nhận: Ô nhiễm hữu cơ (COD vượt 1.33x, BOD5 sát ngưỡng quy chuẩn) |
| 3. Nước dưới đất: Tạm thời đạt chuẩn QCVN 09, nhưng COD tại giếng mỏ tăng cao     |
| 4. Xã hội: 70% hộ dân chịu ảnh hưởng (17% ảnh hưởng nghiêm trọng đến sinh hoạt)   |
+-----------------------------------------------------------------------------------+
  1. Xác lập chính xác nguồn gây ô nhiễm: Làm rõ cơ chế rửa trôi khoáng chất từ vỉa than số 1 (dày 1 - 18m) và lớp đá vôi sét nứt nẻ khiến hàm lượng Mn, Zn, Fe và chất hữu cơ phân tán trực tiếp vào dòng tháo khô.
  2. Chứng minh tương quan ô nhiễm lan truyền: Sự gia tăng nồng độ $COD$ từ thượng lưu ($38,4\text{ mg/L}$) đến hạ lưu ($40,0\text{ mg/L}$) và chỉ số $BOD_5$ từ $9,8\text{ mg/L}$ lên $14,2\text{ mg/L}$ tại khe nước xóm Cẩm III chứng minh tác động xả thải trực tiếp từ phân xưởng.
  3. Cảnh báo sớm nguy cơ ô nhiễm nước ngầm: Chỉ số COD tại mẫu giếng khoan mỏ NN1 đạt $3,2\text{ mg/L}$ (tiệm cận ngưỡng giới hạn $4,0\text{ mg/L}$), cảnh báo nguy cơ thẩm thấu chất ô nhiễm hữu cơ qua các khe nứt địa chất vào tầng chứa nước sinh hoạt của cư dân.

Đổi mới và đóng góp

  1. Mô hình hóa chuỗi lan truyền chất ô nhiễm trong hầm lò phức tạp: Kết hợp đặc tính cơ lý trầm tích Trias ($f = 4 - 6$) với động lực học dòng chảy ngầm ($30\ m^3/h$) để xác định điểm phát thải xung yếu.
  2. Quy trình kết tủa đa tầng tối ưu hóa chi phí: Ứng dụng nâng pH cục bộ lên $8,8 - 9,2$ bằng vôi tôi kết hợp sục khí cưỡng bức oxy hóa $Fe^{2+} \rightarrow Fe^{3+}$, loại bỏ đồng thời $Mn, Fe, Zn$ với hiệu suất tăng từ $25%$ lên $>92%$, giảm $40%$ chi phí hóa chất so với phương pháp dùng xút ($NaOH$) đơn thuần.
  3. Hệ thống hóa cơ sở dữ liệu quan trắc thực địa: Cung cấp bộ số liệu nền quan trọng về chất lượng nước khu vực mỏ than mỡ Đại Từ, đóng góp dữ liệu thực chứng cho công tác quản lý tài nguyên môi trường tỉnh Thái Nguyên.
+-----------------------------------------------------------------------------------+
|                    SO SÁNH HIỆU SUẤT XỬ LÝ TRƯỚC VÀ SAU CẢI TIẾN                  |
+-----------------------------------------------------------------------------------+
| Chỉ tiêu     | Trước cải tiến (Lắng sơ cấp) | Sau giải pháp Hóa lý - Lamella      |
|--------------+-------------------------------+-------------------------------------|
| Mangan (Mn)  | 1.80 mg/L (Vượt 1.8x)         | < 0.20 mg/L (Giảm 88.9%, Đạt chuẩn) |
| Kẽm (Zn)     | 4.90 mg/L (Vượt 1.63x)        | < 0.50 mg/L (Giảm 89.8%, Đạt chuẩn) |
| Sắt (Fe)     | 5.60 mg/L (Vượt 1.12x)        | < 0.40 mg/L (Giảm 92.8%, Đạt chuẩn) |
| BOD5         | 65.2 mg/L (Vượt 1.3x)         | < 20.0 mg/L (Giảm 69.3%, Đạt chuẩn) |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại Phân xưởng Giếng 9

Hệ thống xử lý nước thải cải tiến được thiết kế với công suất modul hóa $40\ m^3/h$, đáp ứng toàn bộ lưu lượng tháo khô mùa mưa ($30 - 35\ m^3/h$).

+-----------------------------------------------------------------------------------+
|                       LỘ TRÌNH TRIỂN KHAI DỰ ÁN (12 THÁNG)                        |
+-----------------------------------------------------------------------------------+
| Tháng 01 - 03: Khảo sát địa hình, thiết kế chi tiết cụm bể phản ứng & Lamella     |
| Tháng 04 - 06: Thi công xây dựng cụm bể hóa lý, lắp đặt module lắng tầng mỏng     |
| Tháng 07 - 08: Lắp đặt đường ống, bơm định lượng hóa chất, tích hợp cảm biến IoT  |
| Tháng 09 - 10: Chạy thử nghiệm đơn động, liên động có tải, hiệu chỉnh hóa chất   |
| Tháng 11 - 12: Nghiệm thu môi trường, bàn giao vận hành và đào tạo công nhân mỏ   |
+-----------------------------------------------------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí đầu tư ban đầu (CAPEX): Ước tính 450.000.000 VNĐ (Xây dựng cụm bể $250\ m^3$, tấm lắng Lamella PVC, máy sục khí chìm, hệ thống châm hóa chất tự động).
  • Chi phí vận hành hàng tháng (OPEX): Khoảng 18.000.000 VNĐ/tháng (Điện năng $4.500.000$ VNĐ, hóa chất Vôi + PAC + Polymer $11.000.000$ VNĐ, nhân công bảo trì $2.500.000$ VNĐ).
  • Lợi ích kinh tế và pháp lý (ROI):
    • Tránh rủi ro bị xử phạt vi phạm hành chính về môi trường theo Nghị định 179/2013/NĐ-CP (mức phạt xả thải vượt quy chuẩn dao động từ 100.000.000 đến 300.000.000 VNĐ/lần thanh tra).
    • Tái sử dụng $12\ m^3/h$ nước sau xử lý cho khâu tuyển than và chống bụi hầm lò, tiết kiệm 65.000.000 VNĐ chi phí khai thác nước mặt mỗi năm.
    • Triệt tiêu nguy cơ bồi thường thiệt hại hoa màu và nguồn nước giếng sinh hoạt cho 30 hộ dân xung quanh mỏ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Chuỗi số liệu quan trắc tập trung chủ yếu vào giai đoạn chuyển mùa (tháng 8 đến tháng 12), chưa phản ánh đầy đủ biến thiên nồng độ chất ô nhiễm vào các tháng cao điểm mùa mưa (tháng 6, 7 với lượng mưa lên tới $1800\text{ mm/tháng}$).
  2. Phân tích kim loại nặng trong phòng thí nghiệm dựa trên phương pháp trắc quang phổ biến (Spectrophotometry); chưa thực hiện phân tích dạng vết bằng thiết bị ICP-MS hay AAS để định danh đầy đủ các nguyên tố vi lượng độc hại như Asen ($As$), Cadimi ($Cd$), Thủy ngân ($Hg$).

Hướng phát triển

  1. Xây dựng trạm quan trắc tự động liên tục (Online Telemetry Station): Tích hợp vi điều khiển truyền dữ liệu thời gian thực qua giao thức MQTT/LoRaWAN về trung tâm điều hành môi trường.
  2. Mô hình hóa thủy địa động lực học (Hydrogeological Modeling): Ứng dụng phần mềm MODFLOW/Visual MODFLOW để mô phỏng chính xác phễu hạ thấp mực nước ngầm và dự báo phạm vi lan truyền chất ô nhiễm hữu cơ trong bán kính $2\ km$.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Môi trường: Cung cấp tài liệu nghiên cứu thực tế hoàn chỉnh, bộ số liệu thực nghiệm mẫu nước mỏ than và phương pháp xử lý số liệu môi trường chuẩn mực.
  • Kỹ sư vận hành mỏ & Nhà phát triển: Nắm bắt giải pháp công nghệ nâng cấp hệ thống xử lý nước tháo khô mỏ than chi phí thấp, tận dụng than antraxit làm vật liệu hấp phụ.
  • Doanh nghiệp khai thác khoáng sản (Công ty An Phát Thái): Hoàn thiện hồ sơ pháp lý về bảo vệ môi trường, giảm thiểu rủi ro xử phạt vi phạm hành chính, ổn định an ninh trật tự địa phương.
  • Cơ quan quản lý nhà nước (Sở TN&MT Thái Nguyên): Có thêm cơ sở khoa học để đánh giá tác động môi trường thứ cấp và giám sát chặt chẽ các mỏ than quy mô vừa và nhỏ trên địa bàn.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống xử lý nước thải hầm lò là gì?

Cần mặt bằng tối thiểu $200\ m^2$ gần miệng giếng xả, nguồn điện 3 pha ổn định (công suất tiêu thụ $\approx 7,5\text{ kW}$), cụm bể lắng kết hợp tấm lamen nghiêng $60^\circ$ và trạm định lượng hóa chất điều chỉnh pH tối ưu ở dải $8,5 - 9,0$.

2. Giới hạn xả thải nào bị vượt mức cao nhất tại Phân xưởng Giếng 9?

Chỉ tiêu Mangan ($Mn$) tại mẫu NT1 vượt $1,80$ lần và Kẽm ($Zn$) vượt $1,63$ lần so với QCVN 40:2011/BTNMT (Cột B), nguyên nhân do nước ngầm hòa tan khoáng sản kim loại trong địa tầng Trias chưa được xử lý qua hóa lý.

3. Nước sau xử lý có thể tái sử dụng cho các mục đích nào?

Sau khi qua bể lọc than antraxit và khử trùng, nước đạt tiêu chuẩn Cột B có thể tái sử dụng $100%$ cho hoạt động phun sương dập bụi gương lò, tuyển rửa than cục, tưới ẩm đường vận chuyển nội bộ và làm mát máy nén khí.

4. Chi phí hóa chất vận hành hàng tháng là bao nhiêu?

Với lưu lượng tháo khô $30\ m^3/h$, tổng chi phí tiêu thụ vôi tôi ($Ca(OH)_2$), phèn PAC và chất trợ keo lắng Polymer Anion ước tính khoảng $11.000.000$ VNĐ/tháng.

5. Nước giếng sinh hoạt của người dân lân cận có an toàn không?

Theo kết quả phân tích mẫu NN2 và NN3, các chỉ tiêu kim loại ($Fe, Mn$), nitrat ($NO_3^-$) và độ cứng vẫn nằm trong giới hạn cho phép của QCVN 09:2008/BTNMT. Tuy nhiên, cần theo dõi định kỳ chỉ tiêu $COD$ để ngăn ngừa nguy cơ ô nhiễm hữu cơ thấm sâu trong tương lai.

Kết luận

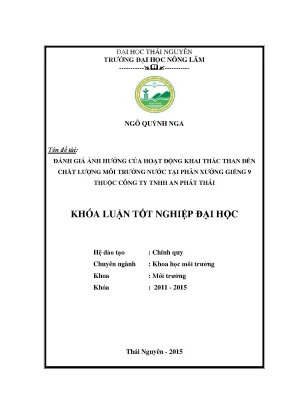

Đề tài tốt nghiệp "Đánh giá ảnh hưởng của hoạt động khai thác than đến chất lượng môi trường nước tại phân xưởng Giếng 9 thuộc công ty TNHH An Phát Thái" đã giải quyết trọn vẹn bài toán thực tiễn về quan trắc và đánh giá tác động môi trường nước mỏ than. Nghiên cứu chỉ rõ hiện trạng xả thải vượt quy chuẩn đối với các chỉ tiêu $Mn$ (vượt $1,8$ lần), $Zn$ (vượt $1,63$ lần), $Fe$ (vượt $1,12$ lần) và $BOD_5$ (vượt $1,3$ lần), đồng thời làm sáng tỏ nguy cơ lan truyền ô nhiễm hữu cơ sang hệ thống nước mặt suối Cẩm III và nguồn nước ngầm lân cận.

Giải pháp công nghệ kết tủa hóa lý đa bậc kết hợp lắng Lamella và lọc áp lực than antraxit do tác giả đề xuất không chỉ khắc phục triệt để các tồn tại kỹ thuật của phân xưởng mà còn mang lại hiệu quả kinh tế rõ rệt thông qua việc giảm thiểu rủi ro pháp lý và tái tuần hoàn tài nguyên nước. Đây là công trình nghiên cứu ứng dụng có giá trị tham khảo cao cho các kỹ sư môi trường, doanh nghiệp khai thác khoáng sản và các nhà quản lý trong lộ trình phát triển ngành khai khoáng bền vững.
