Tổng quan luận án

Luận án tiến sĩ với đề tài "Chế tạo nano tinh thể hợp kim SiGe trên nền $\text{SiO}_2$ và nghiên cứu một số tính chất của chúng" được thực hiện chủ yếu tại Viện ITIMS – Trường Đại học Bách Khoa Hà Nội, kết hợp chế tạo mẫu và thực hiện một số phép đo chuyên sâu tại Viện WZI và Viện Khoa học Phân tử Van't Hoff thuộc Đại học Amsterdam (Hà Lan).

Chuyên ngành: Vật lý chất rắn / Vật lý vật liệu nano
Hướng tiếp cận: Thực nghiệm chế tạo, khảo sát quang - cấu trúc kết hợp mô phỏng lý thuyết phiếm hàm mật độ (DFT-GGA) và phương pháp k.p

Tính cấp thiết và khoảng trống nghiên cứu

Silic ($\text{Si}$) và Germani ($\text{Ge}$) là hai vật liệu bán dẫn nhóm IVA có cấu trúc vùng cấm xiên, giữ vai trò nền tảng trong công nghiệp vi điện tử. Ở dạng vật liệu khối, hiệu suất phát quang của $\text{Si}$ và $\text{Ge}$ rất thấp (đối với $\text{Si}$ khối chỉ đạt cỡ $\sim 10^{-6}$) do quá trình tái hợp bức xạ bắt buộc phải có sự tham gia của phonon để bảo toàn xung lượng. Đồng thời, độ rộng vùng cấm của nano $\text{Si}$ thường lớn ($\sim 2\text{ eV}$), không hấp thụ hiệu quả phần lớn phổ năng lượng mặt trời có bước sóng dài (năng lượng dưới $2\text{ eV}$).

Việc lai hóa $\text{Si}$ và $\text{Ge}$ ở kích thước nanomet nhằm tạo ra hợp kim $\text{Si}_{1-x}\text{Ge}_x$ phân tán trong nền điện môi $\text{SiO}_2$ cho phép điều chỉnh độ rộng vùng cấm và tận dụng hiệu ứng giam cầm lượng tử. Tuy nhiên, các đặc trưng quang học, cơ chế hồi phục và vận động của hạt tải điện quang sinh, cũng như nguyên nhân dẫn đến hiệu suất phát quang thấp của hệ nano $\text{SiGe}/\text{SiO}_2$ vẫn còn nhiều bất cập, chưa được mô tả thống nhất giữa lý thuyết và thực nghiệm.

Mục tiêu nghiên cứu

  1. Nghiên cứu và làm sáng tỏ các hiện tượng, tính chất vật lý của vật liệu nano lai hóa giữa $\text{Si}$ và $\text{Ge}$ phân tán trong nền $\text{SiO}_2$ vô định hình.
  2. Làm chủ công nghệ và chế tạo hệ vật liệu nano tinh thể hợp kim $\text{Si}_{1-x}\text{Ge}_x$ với thành phần $x$ thay đổi trong khoảng từ $0,2$ đến $0,8$; từ đó khảo sát ảnh hưởng của điều kiện chế tạo, nhiệt độ ủ và tỷ lệ thành phần lên cấu trúc mạng tinh thể và đặc tính quang điện tử.
  3. Ứng dụng lý thuyết phiếm hàm mật độ trong xấp xỉ gradien tổng quát (DFT-GGA) kết hợp phương trình trạng thái Murnaghan và phương pháp $k\cdot p$ để tính toán, mô phỏng cấu trúc tinh thể và sự thay đổi vùng năng lượng của hệ hợp kim $\text{Si}_{1-x}\text{Ge}_x$.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hệ vật liệu màng mỏng chứa các hạt nano tinh thể hợp kim $\text{Si}_{1-x}\text{Ge}_x$ phân tán trong màng nền $\text{SiO}_2$ vô định hình.
  • Phạm vi thành phần: Thành phần nguyên tố Germani thay đổi từ $x = 0,2$ đến $x = 0,8$ (bao gồm các mẫu $\text{M1}, \text{M2}, \text{M3}, \text{M4}$ tương ứng với $x = 0,2; 0,4; 0,6; 0,8$).
  • Phạm vi xử lý nhiệt: Nhiệt độ ủ màng trong môi trường khí $\text{N}_2$ tại các mốc $600^\circ\text{C}$, $800^\circ\text{C}$ và $1000^\circ\text{C}$ với thời gian ủ cố định 30 phút; ngoài ra có khảo sát trong môi trường khí $\text{Ar}$ và chân không.
  • Phạm vi kích thước và đo đạc: Hạt nano tinh thể có kích thước từ $1\text{ nm}$ đến $100\text{ nm}$ trên phiến đế thạch anh; phổ huỳnh quang kích thích tại bước sóng $532\text{ nm}$; phép đo hấp thụ cảm ứng phân giải thời gian sử dụng chùm xung bơm – dò với năng lượng chùm dò $E_{\text{dò}} = 1,0; 1,1; 1,2; 1,3\text{ eV}$ và dải trễ từ femto-giây (fs) đến nano-giây (ns).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu quốc tế

Lịch sử công nghệ nano gắn liền với phát biểu của Richard Feynman (1959) và sự phát triển của các thiết bị phân tích hiển vi điện tử phân giải cao (TEM, HR-TEM) từ những năm 1980. Trong lĩnh vực bán dẫn nano nhóm IV, hiện tượng phát quang ở nhiệt độ phòng của chấm lượng tử $\text{Si}$ và $\text{Ge}$ được phát hiện từ đầu thập niên 1990.

Nghiên cứu hiệu ứng nhân hạt tải điện (Carrier Multiplication – CM hay Multiple Exciton Generation – MEG) thu hút sự quan tâm nhằm nâng cao hiệu suất pin mặt trời. Quá trình này cho phép một photon năng lượng cao sinh ra nhiều hơn một cặp điện tử – lỗ trống. Nhiều nhóm nghiên cứu quốc tế đã công bố các công trình chuyên sâu trên các tạp chí khoa học (Nature, Science, Nano Letters, Physical Review, ACS Nano, Applied Physics Letters):

  • Nhóm nghiên cứu của GS. T. Gregorkiewicz (Viện WZI, Đại học Amsterdam, Hà Lan).
  • Nhóm nghiên cứu của GS. L. Siebbeles (Đại học Kỹ thuật Delft, Hà Lan).
  • Nhóm nghiên cứu của GS. V. Klimov (Phòng thí nghiệm Quốc gia Los Alamos, Hoa Kỳ).
  • Nhóm nghiên cứu của GS. A. Nozik (NREL và Đại học Colorado, Hoa Kỳ).
  • Nhóm nghiên cứu của GS. C. Delerue (IEMN, Pháp).
  • Nhóm nghiên cứu của GS. R. Eran (Đại học Tel Aviv, Israel).
  • Nhóm nghiên cứu của GS. M. Brendel (Viện Nghiên cứu Trạng thái Rắn Max Planck, Đức).

Các hướng nghiên cứu trong nước

Tại Việt Nam, các nghiên cứu về vật liệu quang bán dẫn nano chủ yếu tập trung vào các hợp chất bán dẫn nhóm III-V và II-VI:

  • Nhóm của GS. Nguyễn Quang Liêm (Viện Hàn lâm Khoa học và Công nghệ Việt Nam).
  • Nhóm của PGS. Lục Huy Hoàng (Trường Đại học Sư phạm Hà Nội).
  • Nhóm của GS. Nguyễn Ngọc Long (Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội).
  • Nhóm của GS. Nguyễn Đức Chiến, PGS. Phạm Thành Huy, PGS. Nguyễn Hữu Lâm (Trường Đại học Bách Khoa Hà Nội).
  • Nhóm của PGS. Dư Thị Xuân Thảo (Trường Đại học Mỏ – Địa chất).

Khoảng trống luận án lựa chọn giải quyết

Rất ít công trình trong nước và quốc tế tập trung khảo sát hệ thống vật liệu huỳnh quang nhóm IV gồm $\text{Ge}$ và hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$ phân tán trong nền $\text{SiO}_2$ khi thay đổi tỷ lệ $x$ từ $0,2$ đến $0,8$. Luận án tập trung giải quyết:

  • Làm rõ cơ chế hình thành pha tinh thể hợp kim theo nhiệt độ ủ và thành phần $x$.
  • Khảo sát quá trình hồi phục cực nhanh của hạt tải quang sinh và cơ chế bẫy hạt tải nóng tại mặt phân giới giữa hạt nano $\text{SiGe}$ và mạng nền $\text{SiO}_2$.
  • Thiết lập sự tương thích giữa mô phỏng cấu trúc vùng năng lượng bằng DFT-GGA, phương pháp $k\cdot p$ với số liệu thực nghiệm cấu trúc mạng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và các mô hình vật lý

  1. Cấu trúc vùng năng lượng và tái hợp bức xạ:
    • Cấu trúc vùng năng lượng của bán dẫn vùng cấm xiên: Đáy vùng dẫn ($E_C$) và đỉnh vùng hóa trị ($E_V$) không nằm cùng một vectơ sóng $k$ trong vùng Brillouin.
    • Các mô hình tái hợp: Tái hợp vùng – vùng (Band-to-Band), tái hợp cặp donor – acceptor (D-A), tái hợp exciton có sự tham gia của phonon, và tái hợp bức xạ vùng – tạp chất.
  2. Hiệu ứng giam cầm lượng tử (Quantum Confinement Effect):
    • Khi kích thước hạt nhỏ hơn bán kính Bohr của exciton (bán kính Bohr của $\text{Ge} \approx 24\text{ nm}$, của $\text{Si} \approx 5\text{ nm}$), các mức năng lượng của điện tử và lỗ trống bị gián đoạn hóa.
    • Sự phụ thuộc của mật độ trạng thái $g(E)$ theo số chiều không gian:
      • Hệ 3 chiều (khối - 3D): $g_{3D}(E) \propto E^{1/2}$.
      • Hệ 2 chiều (giếng lượng tử - 2D): $g_{2D}(E) \propto \text{hàm bậc thang (không phụ thuộc } E)$.
      • Hệ 1 chiều (dây lượng tử - 1D): $g_{1D}(E) \propto E^{-1/2}$.
      • Hệ 0 chiều (chấm lượng tử - 0D): $g_{0D}(E) \propto \sum \delta(E - E_i)$.
  3. Hiệu ứng bề mặt: Khi kích thước hạt giảm, tỷ số giữa số nguyên tử bề mặt và tổng số nguyên tử $k = N_s/N = 4R_0/R$ tăng lên, làm xuất hiện nhiều liên kết hở (dangling bonds) đóng vai trò là tâm tái hợp không bức xạ.
Thông số vật lý Vật liệu Ge Vật liệu Si Vật liệu $\text{SiO}_2$
Cấu trúc tinh thể Kiểu kim cương Kiểu kim cương Vô định hình / Tinh thể
Số nguyên tử ($Z$) 32 14 (văn bản ghi 16/14) -
Nguyên tử lượng 72,6 28,1 -
Cấu hình điện tử $[\text{Ar}]3d^{10}4s^24p^2$ $[\text{Ne}]3s^23p^2$ -
Khối lượng riêng ($\text{g/cm}^3$) 5,32 2,33 2,648
Hằng số mạng tại 300K ($\text{\AA}$) 5,651 5,431 -
Nhiệt độ nóng chảy ($^\circ\text{C}$) 938 1412 1600 $\div$ 1725
Hằng số điện môi 16 12 3,9
Độ rộng vùng cấm tại 0K ($\text{eV}$) 0,69 1,17 9,0
Độ rộng vùng cấm tại 300K ($\text{eV}$) 0,66 1,12 9,0
Nồng độ hạt dẫn riêng tại 300K ($\text{cm}^{-3}$) $1,1 \times 10^{10}$ $1,5 \times 10^{10}$ -

Phương pháp nghiên cứu thực nghiệm

  • Chế tạo màng mỏng: Phương pháp đồng phún xạ catốt vô tuyến (RF/DC Magnetron Sputtering) đồng thời từ các bia $\text{Ge}$, $\text{Si}$ và $\text{SiO}_2$ lên đế thạch anh. Quá trình tạo tinh thể được thực hiện qua xử lý nhiệt tại $600^\circ\text{C}$, $800^\circ\text{C}$ và $1000^\circ\text{C}$ trong môi trường khí $\text{N}_2$ trong 30 phút.
  • Phân tích thành phần và cấu trúc:
    • Phổ tán sắc năng lượng tia X (EDX) xác định tỷ lệ nguyên tử $\text{Si}$ và $\text{Ge}$.
    • Nhiễu xạ tia X (XRD) và phổ tán xạ Raman khảo sát cấu trúc pha tinh thể, dao động mạng và xác định hằng số mạng $a$.
    • Kính hiển vi điện tử truyền qua (TEM), hiển vi điện tử truyền qua phân giải cao (HR-TEM), nhiễu xạ lựa chọn vùng (SAED) và biến đổi nhanh Fourier (FFT) xác định hình thái, kích thước hạt và khoảng cách mặt mạng.
  • Khảo sát quang học và động học hạt tải:
    • Phổ hấp thụ quang học UV-Vis xác định mức năng lượng chuyển dời trực tiếp $E_1$.
    • Phổ phát quang (PL) kích thích bằng laser bước sóng $532\text{ nm}$ tại nhiệt độ phòng.
    • Phép đo hấp thụ cảm ứng phân giải thời gian (Femtosecond/Picosecond Pump-Probe Transient Absorption) khảo sát động học hồi phục của hạt tải điện với các mức năng lượng chùm dò khác nhau ($1,0 \div 1,3\text{ eV}$).

Phương pháp tính toán lý thuyết

  • Lý thuyết phiếm hàm mật độ (DFT): Sử dụng xấp xỉ gradien tổng quát (GGA), phương pháp sóng phẳng và giả thế (Plane-wave Pseudopotential).
  • Khảo sát hội tụ: Kiểm tra sự hội tụ của tổng năng lượng, mức đáy vùng dẫn (CBM), đỉnh vùng hóa trị (VBM) và độ rộng vùng cấm ($E_g$) theo năng lượng cắt ($E_{\text{cut}}$) và lưới điểm $k$ trong vùng Brillouin.
  • Phương trình trạng thái Murnaghan: Khớp đường cong tổng năng lượng theo thể tích ô mạng cơ sở để xác định hằng số mạng cân bằng lý thuyết.
  • Phương pháp $k\cdot p$: Tính toán cấu trúc dải năng lượng của hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$ và siêu mạng.

Nội dung chính theo từng chương

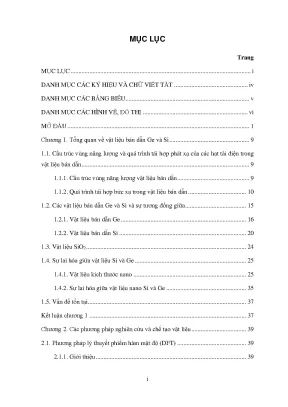

Chương 1. Tổng quan về vật liệu bán dẫn Ge và Si

Chương 1 hệ thống hóa cơ sở lý thuyết về cấu trúc điện tử và các quá trình quang học trong bán dẫn:

  1. Cấu trúc dải năng lượng: Trình bày chi tiết cấu trúc vùng năng lượng của $\text{Ge}$ và $\text{Si}$ khối trong không gian $k$. Cực tiểu vùng dẫn của $\text{Ge}$ nằm tại điểm $L$ theo phương $[111]$ trong vùng Brillouin (vùng cấm xiên $0,66\text{ eV}$ tại 300K, chuyển dời thẳng tại $0,8\text{ eV}$); cực tiểu vùng dẫn của $\text{Si}$ nằm dọc theo phương $[100]$ (vùng cấm xiên $1,12\text{ eV}$ tại 300K).
  2. Cơ chế tái hợp phát quang: Phân tích các mô hình chuyển dời điện tử bao gồm tái hợp vùng – vùng, cặp donor – acceptor, exciton liên kết và tái hợp qua tâm tạp chất.
  3. Vật liệu nano và hiệu ứng giam cầm: Trình bày sự biến đổi mật độ trạng thái từ hệ khối 3D về các hệ thấp chiều 2D, 1D, 0D. Phân tích ảnh hưởng của bán kính Bohr exciton lớn ở $\text{Ge}$ ($24\text{ nm}$) so với $\text{Si}$ ($5\text{ nm}$), tạo điều kiện cho hiệu ứng giam cầm lượng tử xuất hiện ở kích thước hạt lớn hơn.
  4. Hiệu ứng bề mặt và vai trò của màng nền $\text{SiO}_2$: Phân tích vai trò của lớp nền vô định hình $\text{SiO}_2$ ($E_g \approx 9,0\text{ eV}$) trong việc tạo hàng rào thế năng giam giữ hạt tải và hạn chế các trạng thái bề mặt bất lợi.

Chương 2. Các phương pháp nghiên cứu và chế tạo vật liệu

Chương 2 mô tả chi tiết quy trình công nghệ chế tạo thực nghiệm và cơ sở toán học của các phương pháp phân tích:

  1. Phương pháp tính toán DFT: Trình bày phương trình Kohn-Sham, thế tương quan trao đổi $V_{xc}$ theo gần đúng mật độ địa phương (LDA) và xấp xỉ gradien tổng quát (GGA), mô hình sóng phẳng kết hợp giả thế.
  2. Quy trình chế tạo màng mỏng: Kỹ thuật đồng phún xạ catốt ba bia ($\text{Si}, \text{Ge}, \text{SiO}2$) trên hệ phún xạ RF/DC Magnetron. Thiết lập đường chuẩn tốc độ lắng đọng theo công suất phún xạ để kiểm soát thành phần $x$ của hợp kim $\text{Si}{1-x}\text{Ge}_x$.
  3. Kỹ thuật thực nghiệm đặc trưng:
    • Nguyên lý đo và cấu hình thiết bị XRD, tán xạ Raman (khảo sát các mode dao động $\text{Si-Si}$, $\text{Si-Ge}$, $\text{Ge-Ge}$).
    • Kỹ thuật hiển vi điện tử TEM, HR-TEM và phép biến đổi nhanh Fourier (FFT).
    • Hệ đo phổ huỳnh quang liên tục (PL) và phổ hấp thụ cảm ứng quang học bơm – dò (Pump-Probe) xác định động học hồi phục hạt tải.

Chương 3. Các đặc trưng vật lý của vật liệu

Chương 3 trình bày các kết quả thực nghiệm về sự hình thành pha tinh thể và động học hạt tải:

  1. Sự hình thành hạt nano $\text{Si}_{1-x}\text{Ge}_x$:
    • Phổ EDX xác nhận tỷ lệ nguyên tử $\text{Si}$ và $\text{Ge}$ trong 4 hệ mẫu $\text{M1}, \text{M2}, \text{M3}, \text{M4}$ tương ứng với $x = 0,2; 0,4; 0,6; 0,8$.
    • Giản đồ XRD và phổ tán xạ Raman cho thấy mẫu ở nhiệt độ ủ $600^\circ\text{C}$ và $800^\circ\text{C}$ chưa hình thành tinh thể rõ nét hoặc chỉ ở pha chuyển tiếp; tại nhiệt độ ủ $1000^\circ\text{C}$ (thời gian 30 phút, khí $\text{N}_2$), các đỉnh nhiễu xạ và các mode dao động liên kết $\text{Si-Ge}$ xuất hiện rõ rệt, chứng minh sự hình thành pha tinh thể hợp kim đồng nhất.
  2. Khảo sát cấu trúc tinh thể:
    • Ảnh TEM và HR-TEM mẫu $x = 0,8$ ủ tại $1000^\circ\text{C}$ cho thấy hạt nano có dạng hình cầu phân tán đều, kích thước hạt phân bố theo hàm Gauss. Ảnh SAED và FFT khẳng định cấu trúc đơn tinh thể kiểu kim cương.
    • Hằng số mạng $a$ tăng tuyến tính theo thành phần $x$ của $\text{Ge}$, tuân theo định luật Vegard.
  3. Tính chất quang và động học hạt tải:
    • Phổ hấp thụ xác định năng lượng chuyển dời trực tiếp $E_1$ của các mẫu $\text{M1} \div \text{M4}$ ở các nhiệt độ ủ khác nhau.
    • Phổ huỳnh quang (PL) ở nhiệt độ phòng cho tín hiệu phát xạ yếu.
    • Phép đo hấp thụ cảm ứng phân giải thời gian với các mức năng lượng chùm dò $E_{\text{dò}} = 1,0 \div 1,3\text{ eV}$ cho thấy đường cong hồi phục hạt tải khớp với tổ hợp 3 hàm mũ suy giảm tương ứng 3 quá trình:
      • Quá trình 1 (nhanh): $\tau_1 \approx 600\text{ fs}$ (quá trình làm lạnh và bẫy hạt tải nóng).
      • Quá trình 2 (trung gian): $\tau_2 \approx 12\text{ ps}$.
      • Quá trình 3 (chậm): $\tau_3 \approx 15\text{ ns}$ (tái hợp hạt tải).
    • Mô hình bẫy hạt tải nóng: Xác định sự tồn tại của các tâm bẫy khuyết tật $D$ tại mặt phân giới giữa hạt nano $\text{SiGe}$ và nền $\text{SiO}_2$. Các hạt tải quang sinh bị bẫy nhanh chóng vào mức khuyết tật $D$, giải thích nguyên nhân làm suy giảm mạnh hiệu suất phát xạ huỳnh quang của vật liệu.

Chương 4. Ứng dụng lý thuyết phiếm hàm mật độ và phương pháp k.p trong nghiên cứu vật liệu

Chương 4 đối chiếu kết quả mô phỏng số với thực nghiệm:

  1. Kiểm tra sự hội tụ trong tính toán DFT-GGA:
    • Khảo sát sự hội tụ của tổng năng lượng (TE), năng lượng đáy vùng dẫn (CBM), đỉnh vùng hóa trị (VBM) và $E_g$ theo năng lượng cắt sóng phẳng $E_{\text{cut}}$ và số điểm chia lưới $k$ trong vùng Brillouin nhằm xác định bộ tham số tính toán tối ưu.
  2. Mô hình hóa ô mạng cơ sở và phương trình Murnaghan:
    • Xây dựng siêu ô mạng cơ sở thay thế các nguyên tử $\text{Ge}$ vào vị trí của $\text{Si}$ (ví dụ mô hình thay thế 5 nguyên tử $\text{Ge}$ tương ứng $x = 0,3125$).
    • Khớp hàm tổng năng lượng theo thể tích bằng phương trình trạng thái Murnaghan để xác định hằng số mạng cân bằng lý thuyết.
  3. So sánh lý thuyết và thực nghiệm:
    • Hằng số mạng $a$ tính toán bằng DFT-GGA cho thấy sự phù hợp cao với hằng số mạng xác định từ thực nghiệm XRD và HR-TEM theo từng giá trị thành phần $x$.
  4. Cấu trúc dải năng lượng:
    • Tính toán cấu trúc vùng điện tử cho $\text{Si}$, $\text{Ge}$, $\text{Si}{0.5}\text{Ge}{0.5}$, siêu mạng $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0,0625$ và $x = 0,6250$) và hạt nano bằng phương pháp $k\cdot p$, làm rõ sự biến thiên của các mức năng lượng chuyển dời trực tiếp và gián tiếp theo tỷ lệ thành phần.

Kết quả và những đóng góp mới

Những đóng góp mới về mặt khoa học

  1. Cơ chế hình thành pha và chuyển dời quang học: Giải thích cơ chế hình thành hạt nano hợp kim $\text{Si}_{1-x}\text{Ge}_x$ trong mạng nền $\text{SiO}_2$ vô định hình; xác định mức năng lượng của quá trình hấp thụ trực tiếp tạo cặp điện tử – lỗ trống tại vị trí giữa điểm $\Gamma$ và điểm $L$ trong vùng Brillouin đối với dải thành phần $x = 0,2 \div 0,8$.
  2. Cơ chế động học hạt tải và bẫy hạt tải nóng: Làm sáng tỏ nguyên nhân gây suy giảm hiệu suất phát quang của nano $\text{SiGe}$ trong nền $\text{SiO}_2$ thông qua phép đo hấp thụ cảm ứng phân giải thời gian. Xác định 3 thang thời gian sống của hạt tải ($\tau_1 \approx 600\text{ fs}$, $\tau_2 \approx 12\text{ ps}$, $\tau_3 \approx 15\text{ ns}$) và đề xuất mô hình bẫy hạt tải nóng tại các tâm khuyết tật $D$ ở mặt phân giới $\text{SiGe}/\text{SiO}_2$.
  3. Mô hình hóa lý thuyết: Thực hiện thành công việc kết hợp tính toán DFT-GGA và phương pháp $k\cdot p$ để mô phỏng cấu trúc vùng năng lượng và hằng số mạng của hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$, cho kết quả nhất quán với dữ liệu thực nghiệm nhiễu xạ tia X.

Kiến nghị và ứng dụng thực tiễn

  • Kiểm soát chế độ ủ nhiệt tại $1000^\circ\text{C}$ trong môi trường khí $\text{N}_2$ là điều kiện thích hợp để kết tinh hợp kim $\text{SiGe}$ đồng nhất trong nền $\text{SiO}_2$.
  • Cần có các giải pháp công nghệ thụ động hóa bề mặt nhằm giảm thiểu mật độ tâm bẫy khuyết tật $D$ tại mặt phân giới $\text{SiGe}/\text{SiO}_2$ nếu muốn nâng cao hiệu suất phát quang.
  • Kết quả nghiên cứu tạo tiền đề vật liệu cho việc định hướng ứng dụng trong pin mặt trời hiệu suất cao (tận dụng hiệu ứng nhân hạt tải CM/MEG) và các linh kiện quang điện tử vùng hồng ngoại.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Hiệu suất phát xạ huỳnh quang của hệ vật liệu chế tạo còn thấp do mật độ khuyết tật mặt phân giới lớn; các phép đo phân giải thời gian xung cực ngắn mới chỉ thực hiện khảo sát chi tiết trên một số mẫu điển hình.
  • Hướng nghiên cứu tiếp:
    • Nghiên cứu các phương pháp thụ động hóa liên kết hở tại mặt phân giới giữa hạt nano hợp kim và nền điện môi để triệt tiêu các kênh tái hợp không bức xạ.
    • Đo đạc thực nghiệm trực tiếp hiệu suất lượng tử nhân hạt tải điện (CM) trên hệ mẫu có cấu trúc tối ưu.
    • Chế tạo thử nghiệm cấu trúc linh kiện pin mặt trời và cảm biến quang dựa trên màng nano tinh thể $\text{Si}_{1-x}\text{Ge}_x/\text{SiO}_2$.

Giá trị tham khảo

  • Đối tượng thụ hưởng:
    • Nghiên cứu sinh, học viên cao học ngành Vật lý chất rắn, Khoa học Vật liệu, Quang tử và Công nghệ Nano: Tham khảo phương pháp kết hợp giữa thực nghiệm phún xạ catốt, đo quang phổ phi tuyến xung cực ngắn và tính toán mô phỏng ab initio (DFT-GGA, $k\cdot p$).
    • Kỹ sư và nhà nghiên cứu công nghệ bán dẫn: Tham khảo quy trình công nghệ ủ nhiệt màng mỏng hợp kim nhóm IV và các tham số quang - cấu trúc thực nghiệm.
  • Phần giá trị học thuật nổi bật: Dữ liệu thực nghiệm về động học hạt tải từ phép đo hấp thụ cảm ứng (Chương 3) và quy trình thiết lập bài toán hội tụ DFT-GGA cho hợp kim bán dẫn cấu trúc nano (Chương 4).

Câu hỏi thường gặp

1. Nhiệt độ ủ nào là điều kiện tối ưu để hình thành pha tinh thể hợp kim $\text{Si}_{1-x}\text{Ge}_x$ trong nền $\text{SiO}_2$?

Dựa trên kết quả đo XRD và phổ tán xạ Raman trong Chương 3, các mẫu được xử lý nhiệt tại $600^\circ\text{C}$ và $800^\circ\text{C}$ chưa thể hiện rõ pha tinh thể hợp kim. Khi nâng nhiệt độ ủ lên $1000^\circ\text{C}$ trong môi trường khí $\text{N}_2$ với thời gian 30 phút, các đỉnh nhiễu xạ tinh thể và các mode dao động liên kết $\text{Si-Ge}$ hình thành rõ nét.

2. Ba mốc thời gian sống của hạt tải điện quang sinh trong mẫu $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0,8$) có giá trị bao nhiêu và tương ứng với quá trình nào?

Theo kết quả khớp toán học phổ hấp thụ cảm ứng phân giải thời gian ở Hình 3.18, ba hằng số thời gian sống của hạt tải lần lượt là:

  • $\tau_1 \approx 600\text{ fs}$: Quá trình làm lạnh và bẫy các hạt tải nóng.
  • $\tau_2 \approx 12\text{ ps}$: Quá trình hồi phục trung gian của hạt tải.
  • $\tau_3 \approx 15\text{ ns}$: Quá trình tái hợp hạt tải.

3. Vì sao hiệu suất phát xạ huỳnh quang (PL) của các hạt nano $\text{SiGe}$ trong nền $\text{SiO}_2$ lại rất thấp ở nhiệt độ phòng?

Nguyên nhân chính được giải thích ở Chương 3 là do sự tồn tại của các tâm bẫy hạt tải điện (mức khuyết tật $D$) tại mặt phân giới giữa hạt hợp kim nano $\text{SiGe}$ và màng nền $\text{SiO}_2$. Các hạt tải sinh ra sau khi kích thích quang học bị bẫy cực nhanh ($\tau_1 \approx 600\text{ fs}$) vào các mức khuyết tật này, tạo thành kênh tái hợp không bức xạ chiếm ưu thế.

4. Luận án đã sử dụng phương pháp lý thuyết nào để tính toán cấu trúc vùng năng lượng và hằng số mạng?

Luận án sử dụng lý thuyết phiếm hàm mật độ trong xấp xỉ gradien tổng quát (DFT-GGA) với mô hình sóng phẳng và giả thế kết hợp phương trình trạng thái Murnaghan để tính hằng số mạng cân bằng, đồng thời sử dụng phương pháp $k\cdot p$ để tính toán cấu trúc dải năng lượng của hợp kim nano $\text{Si}_{1-x}\text{Ge}_x$.

5. Dải thành phần $x$ của hợp kim $\text{Si}_{1-x}\text{Ge}_x$ được khảo sát thực nghiệm trong luận án là bao nhiêu?

Hệ mẫu thực nghiệm được chế tạo và khảo sát có thành phần $x$ thay đổi trong khoảng từ $0,2$ đến $0,8$, cụ thể qua 4 hệ mẫu ký hiệu $\text{M1}, \text{M2}, \text{M3}, \text{M4}$ ứng với các giá trị $x = 0,2; 0,4; 0,6; 0,8$.

Kết luận

Luận án đã làm chủ quy trình công nghệ chế tạo màng mỏng chứa hạt nano tinh thể hợp kim $\text{Si}_{1-x}\text{Ge}_x$ ($x = 0,2 \div 0,8$) phân tán trong nền $\text{SiO}_2$ bằng phương pháp đồng phún xạ catốt vô tuyến kết hợp ủ nhiệt tại $1000^\circ\text{C}$. Bằng việc kết hợp các kỹ thuật đo đạc cấu trúc, quang học phân giải thời gian và mô phỏng DFT-GGA, luận án đã làm rõ cấu trúc tinh thể, sự phụ thuộc của hằng số mạng theo thành phần $x$ và cơ chế động học bẫy hạt tải nóng tại các trạng thái khuyết tật mặt phân giới. Các kết quả đạt được cung cấp dữ liệu thực nghiệm và lý thuyết quan trọng cho việc nghiên cứu phát triển các linh kiện quang điện tử và pin mặt trời thế hệ mới dựa trên vật liệu bán dẫn nano nhóm IV.
