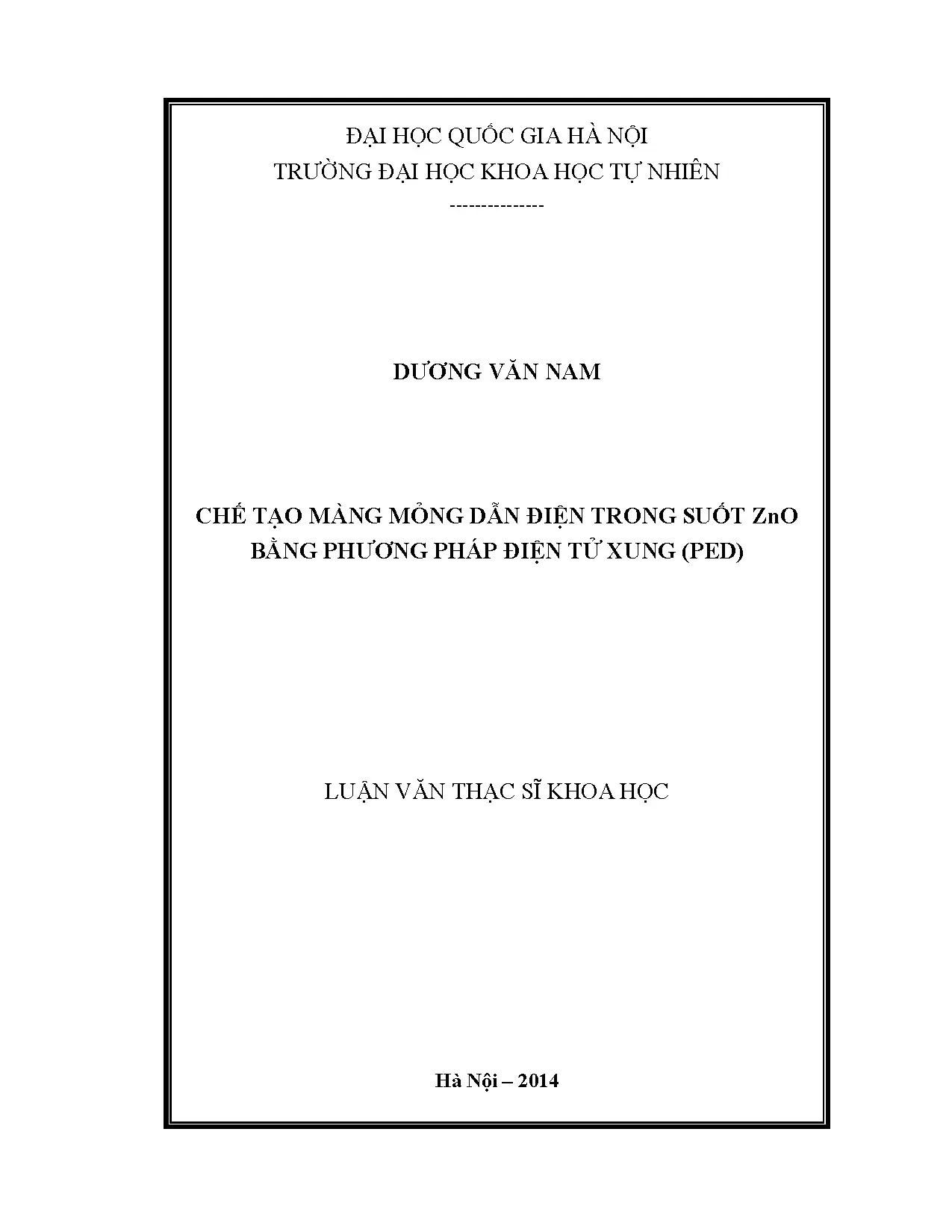

Luận Văn Thạc Sĩ: Chế Tạo Màng Mỏng Dẫn Điện Trong Suốt ZnO Bằng Phương Pháp Điện Tử Xung (PED)

Luận văn thạc sĩ nghiên cứu chế tạo màng mỏng dẫn điện trong suốt ZnO bằng phương pháp điện tử xung PED, ứng dụng trong công nghệ hiện đại.

• Tác giả: Dương Văn Nam
• Người hướng dẫn: PGS.TS Phạm Hồng Quang
• Trường học: Trường Đại Học Khoa Học Tự Nhiên - Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Vật lí nhiệt
• Đề tài: Chế Tạo Màng Mỏng Dẫn Điện Trong Suốt ZnO Bằng Phương Pháp Điện Tử Xung (PED)
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: ĐẶC ĐIỂM CẤU TRÚC VÀ TÍNH CHẤT CỦA VẬT LIỆU ZnO
• 1.1. Cấu trúc lập phương kiểu lục giác Wurtzite
• 1.2. Cấu trúc lập phương đơn giản kiểu NaCl
• 1.3. Cấu trúc lập phương giả kẽm
• 1.4. Cấu trúc vùng năng lượng
• 1.4.1. Cấu trúc vùng năng lượng của ZnO ở dạng lục giác Wurtzite
• 1.4.2. Cấu trúc vùng năng lượng của mạng lập phương giả kẽm
• 1.4.3. Cấu trúc vùng năng lượng của mạng lập phương kiểu NaCl
• 1.5. Tính chất điện
• 1.6. Tính chất quang
• 1.7. Xu hướng nghiên cứu hiện nay
• 1.8. Vật liệu cấu trúc nano ZnO một chiều
• 1.9. Vật liệu bán dẫn từ pha loãng
• 1.10. Vật liệu bán dẫn loại p
• 1.11. Một số nghiên cứu về cấu trúc tinh thể và tính chất của ZnO, ZnO pha kim loại chuyển tiếp
• 1.11.1. Phổ nhiễu xạ tia X
• 1.11.2. Tính chất điện
• 1.11.3. Phổ tán xạ Raman
• 1.11.4. Tính chất bề mặt
• 1.11.5. Tính chất quang
• 1.11.6. Phổ truyền qua của ZnO
• 1.11.7. Phổ hấp thụ
• 1.11.8. Phổ huỳnh quang
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Phương pháp sol – gel
• 2.2. Các quá trình chính xảy ra trong sol – gel
• 2.3. Ưu điểm và nhược điểm của quá trình sol – gel
• 2.4. Phương pháp phún xạ
• 2.5. Bản chất quá trình phún xạ
• 2.6. Ưu điểm và nhược điểm của phún xạ
• 2.7. Phương pháp lắng đọng màng mỏng bằng lắng đọng xung lazer (PLD)
• 2.8. Cấu tạo và cơ chế của phương pháp PLD
• 2.9. Ưu điểm và nhược điểm của phương pháp PLD
• 2.10. Phương pháp PED
• 2.10.1. Giới thiệu chung về thiết bị điện tử xung PED
• 2.10.2. Hệ thống ống phóng điện tử
• 2.10.3. Âm cực rỗng (nguồn điện tử)
• 2.10.4. Gia tốc chùm điện tử
• 2.10.5. Sự truyền chùm điện tử hội tụ
• 2.10.6. Quá trình lắng đọng
• 2.10.7. Ảnh hưởng của một số yếu tố công nghệ chế tạo
• 2.10.7.1. Mối quan hệ giữa điện thế phóng và áp suất khí
• 2.10.7.2. Mối quan hệ giữa áp suất khí và chùm plasma
• 2.10.7.3. Mối quan hệ giữa áp suất và tỷ lệ lắng đọng
• 2.10.7.4. Ảnh hưởng của áp suất tới bề mặt, độ dày của màng
• 2.10.7.5. Ảnh hưởng của áp suất tới tính chất của màng
• 3. CHƯƠNG 3: CHẾ TẠO LỚP MÀNG MỎNG DẪN ĐIỆN ZnO BẰNG PHƯƠNG PHÁP LẮNG ĐỌNG XUNG ĐIỆN TỬ (PULSED ELECTRON DEPOSITION – PED)
• 3.1. Kết quả đo chiều dày
• 3.2. Kết quả chụp hình thái bề mặt mẫu
• 3.3. Kết quả đo phổ nhiễu xạ tia X
• 3.4. Kết quả đo hệ số hấp thụ
• 3.5. Kết quả đo hiệu ứng Hall
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH VẼ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về chế tạo màng mỏng dẫn điện trong suốt ZnO

Màng mỏng dẫn điện trong suốt ZnO đang trở thành một trong những vật liệu quan trọng trong ngành công nghiệp điện tử và năng lượng mặt trời. Với tính chất quang điện tốt, ZnO được sử dụng rộng rãi trong các ứng dụng như cảm biến, màn hình hiển thị và pin mặt trời. Việc chế tạo màng mỏng ZnO bằng phương pháp điện tử xung (PED) mang lại nhiều lợi ích về chất lượng và hiệu suất. Phương pháp này cho phép kiểm soát tốt hơn các thông số chế tạo, từ đó nâng cao tính chất của màng mỏng.

1.1. Đặc điểm cấu trúc và tính chất của vật liệu ZnO

ZnO có cấu trúc lục giác Wurtzite, với các tính chất điện và quang đặc trưng. Cấu trúc này giúp ZnO có khả năng dẫn điện tốt và tính chất quang điện cao. Các nghiên cứu cho thấy rằng, với độ rộng vùng cấm khoảng 3.3 eV, ZnO có thể hoạt động hiệu quả trong các ứng dụng quang điện.

1.2. Tính chất quang điện của màng mỏng ZnO

Màng mỏng ZnO có khả năng hấp thụ ánh sáng tốt và dẫn điện trong suốt, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng quang điện. Các nghiên cứu đã chỉ ra rằng, việc tối ưu hóa quy trình chế tạo có thể cải thiện đáng kể hiệu suất quang điện của màng mỏng ZnO.

II. Thách thức trong chế tạo màng mỏng ZnO bằng phương pháp PED

Mặc dù phương pháp PED mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong quá trình chế tạo màng mỏng ZnO. Các yếu tố như áp suất khí, điện thế phóng và thời gian lắng đọng đều ảnh hưởng đến chất lượng của màng mỏng. Việc kiểm soát các yếu tố này là rất quan trọng để đạt được màng mỏng có tính chất tối ưu.

2.1. Ảnh hưởng của áp suất khí đến chất lượng màng

Áp suất khí trong buồng lắng đọng có ảnh hưởng lớn đến cấu trúc và tính chất của màng mỏng ZnO. Nghiên cứu cho thấy rằng, áp suất khí quá cao hoặc quá thấp đều có thể dẫn đến sự hình thành các khuyết tật trong màng, làm giảm hiệu suất quang điện.

2.2. Điện thế phóng và thời gian lắng đọng

Điện thế phóng và thời gian lắng đọng là hai yếu tố quan trọng khác ảnh hưởng đến quá trình chế tạo màng mỏng ZnO. Việc tối ưu hóa các thông số này có thể giúp cải thiện đáng kể tính chất điện và quang của màng mỏng.

III. Phương pháp chế tạo màng mỏng ZnO bằng điện tử xung

Phương pháp lắng đọng xung điện tử (PED) là một trong những kỹ thuật tiên tiến nhất hiện nay để chế tạo màng mỏng ZnO. Phương pháp này cho phép lắng đọng các lớp màng với độ dày chính xác và tính chất đồng nhất. Các nghiên cứu đã chỉ ra rằng, PED có thể tạo ra màng mỏng với chất lượng cao hơn so với các phương pháp truyền thống.

3.1. Nguyên lý hoạt động của phương pháp PED

Phương pháp PED sử dụng chùm điện tử để lắng đọng vật liệu lên bề mặt đế. Chùm điện tử được gia tốc và hội tụ, tạo ra các va chạm mạnh mẽ với bề mặt, từ đó hình thành lớp màng mỏng. Nguyên lý này giúp kiểm soát tốt hơn các thông số chế tạo.

3.2. Ưu điểm của phương pháp PED so với các phương pháp khác

PED có nhiều ưu điểm như khả năng tạo ra màng mỏng với độ dày đồng nhất, tính chất quang điện tốt và khả năng kiểm soát thành phần hóa học. Điều này giúp nâng cao hiệu suất của màng mỏng ZnO trong các ứng dụng quang điện.

IV. Ứng dụng thực tiễn của màng mỏng ZnO trong công nghệ

Màng mỏng ZnO được ứng dụng rộng rãi trong nhiều lĩnh vực công nghệ, đặc biệt là trong ngành năng lượng mặt trời. Với tính chất dẫn điện trong suốt, ZnO là lớp dẫn điện lý tưởng cho các pin mặt trời màng mỏng. Nghiên cứu cho thấy rằng, việc sử dụng ZnO có thể nâng cao hiệu suất chuyển đổi năng lượng của pin mặt trời.

4.1. Ứng dụng trong pin mặt trời

Màng mỏng ZnO được sử dụng làm lớp dẫn điện trong suốt cho các pin mặt trời, giúp tăng cường hiệu suất quang điện. Các nghiên cứu đã chỉ ra rằng, việc tối ưu hóa màng ZnO có thể cải thiện đáng kể hiệu suất chuyển đổi năng lượng.

4.2. Ứng dụng trong cảm biến quang

ZnO cũng được sử dụng trong các cảm biến quang nhờ vào tính chất quang điện của nó. Màng mỏng ZnO có thể phát hiện ánh sáng và chuyển đổi thành tín hiệu điện, mở ra nhiều ứng dụng trong công nghệ cảm biến.

V. Kết luận và triển vọng tương lai của nghiên cứu ZnO

Nghiên cứu về màng mỏng ZnO bằng phương pháp điện tử xung đang mở ra nhiều triển vọng mới trong lĩnh vực công nghệ quang điện. Với những ưu điểm vượt trội, ZnO có thể trở thành vật liệu chủ chốt trong các ứng dụng năng lượng tái tạo. Việc tiếp tục nghiên cứu và phát triển sẽ giúp tối ưu hóa quy trình chế tạo và nâng cao hiệu suất của màng mỏng ZnO.

5.1. Triển vọng nghiên cứu trong tương lai

Các nghiên cứu trong tương lai có thể tập trung vào việc tối ưu hóa quy trình chế tạo màng mỏng ZnO, từ đó nâng cao hiệu suất quang điện. Việc phát triển các công nghệ mới sẽ giúp mở rộng ứng dụng của ZnO trong nhiều lĩnh vực khác nhau.

5.2. Tác động của ZnO đến ngành công nghiệp năng lượng

Màng mỏng ZnO có thể đóng góp lớn vào sự phát triển bền vững của ngành công nghiệp năng lượng, đặc biệt là trong việc giảm thiểu ô nhiễm môi trường và sử dụng năng lượng tái tạo. Sự phát triển của ZnO sẽ thúc đẩy sự chuyển mình của ngành công nghiệp năng lượng trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu chuyển dịch năng lượng toàn cầu đang thúc đẩy mạnh mẽ việc khai thác các nguồn năng lượng tái tạo nhằm thay thế nhiên liệu hóa thạch đang dần cạn kiệt. Tại Việt Nam, tiềm năng năng lượng mặt trời vô cùng phong phú với lượng bức xạ trung bình đạt 5 kWh/m²/ngày và khoảng 2000 đến 2600 giờ nắng mỗi năm. Trong công nghệ pin mặt trời màng mỏng CIGS (Copper Indium Gallium Selenide) – công nghệ đã ghi nhận hiệu suất chuyển đổi năng lượng kỷ lục lên tới 15,4% ở quy mô phòng thí nghiệm – lớp màng mỏng dẫn điện trong suốt (Transparent Conducting Oxide - TCO) đóng vai trò then chốt quyết định hiệu suất thu gom hạt tải điện. Vật liệu kẽm oxit (ZnO) nổi lên như một ứng viên xuất sắc thay thế vật liệu ITO đắt đỏ nhờ trữ lượng dồi dào, thân thiện với môi trường và độ rộng vùng cấm lớn xấp xỉ 3,3 eV ở nhiệt độ phòng.

Tuy nhiên, các kỹ thuật lắng đọng truyền thống như phún xạ catốt hoặc lắng đọng xung laser (PLD) thường gặp trở ngại về chi phí thiết bị, nguy cơ từ khí độc hại hoặc sự sai lệch thành phần hóa học giữa bia và màng mỏng. Luận văn thạc sĩ khoa học chuyên ngành Vật lí nhiệt của tác giả Dương Văn Nam, dưới sự hướng dẫn của Phó giáo sư Tiến sĩ Phạm Hồng Quang tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội, tập trung giải quyết triệt để thách thức này. Mục tiêu cụ thể của nghiên cứu là làm chủ quy trình công nghệ chế tạo màng mỏng ZnO dẫn điện trong suốt bằng phương pháp lắng đọng xung điện tử (Pulsed Electron Deposition - PED). Đề tài khảo sát toàn diện ảnh hưởng của nhiệt độ đế và áp suất khí làm việc lên cấu trúc tinh thể, hình thái học bề mặt, cũng như tính chất quang điện của màng mỏng, đảm bảo kiểm soát độ sai lệch hợp thức dưới 5% và duy trì độ truyền qua ánh sáng nhìn thấy đạt trên 70%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng vững chắc trên nền tảng lý thuyết vật lý chất rắn và quang điện tử màng mỏng hiện đại:

• Cấu trúc mạng tinh thể Wurtzite lục giác: Ở điều kiện tiêu chuẩn 300 K, tinh thể ZnO kết tinh ở pha Wurtzite bền vững với các hằng số mạng a = 3,249 Å và c = 5,206 Å, khối lượng riêng 5,606 g/cm³ và điểm nóng chảy đạt 1975 °C. Cấu trúc tứ diện dị hướng theo trục c là nguồn gốc tạo nên tính áp điện và các đặc tính định hướng tinh thể quan trọng.
• Cấu trúc vùng năng lượng và cơ chế bán dẫn oxit: ZnO là chất bán dẫn vùng cấm thẳng với độ rộng vùng cấm 3,3 eV tại 300 K và năng lượng liên kết exciton đạt 60 meV, cho phép các kích thích quang học diễn ra ổn định ở dải tử ngoại. Tính dẫn điện bán dẫn loại n hình thành do sự xuất hiện tự nhiên của các nút khuyết oxy đóng vai trò donor với năng lượng kích hoạt khoảng 16,87 meV.
• Động lực học chùm điện tử và plasma xung: Áp dụng định luật phóng điện Paschen (U · p · d = const) để mô tả quá trình phóng điện qua âm cực rỗng (Transient Hollow Cathode), giải thích cơ chế gia tốc chùm điện tử năng lượng cao dưới 15 keV và mật độ dòng cực đại 10⁵ A/cm² nhằm bốc hơi tức thời bề mặt bia gốm.

Phương pháp nghiên cứu

Phương pháp nghiên cứu thực nghiệm được thiết kế có hệ thống với độ chính xác cao:

• Cỡ mẫu và quy cách chọn mẫu: Tổng cộng 8 nhóm màng mỏng thực nghiệm được phân chia thành 2 hệ mẫu chính, gồm hệ AZO-1 (lắng đọng ở nhiệt độ phòng 25 °C) và hệ AZO-2 (lắng đọng ở nhiệt độ đế nung nóng 400 °C). Phương pháp chọn mẫu theo ma trận thực nghiệm đa biến, khảo sát 4 mức áp suất khí trơ argon gồm 3,5 mTorr, 5 mTorr, 10 mTorr và 15 mTorr nhằm cô lập và đánh giá độc lập từng biến số công nghệ.
• Kỹ thuật lắng đọng màng: Sử dụng hệ lắng đọng xung điện tử PED Neocera PEBS-20 tại Đại học Quốc gia Hà Nội với độ dài xung 100 ns, điện áp gia tốc từ 5 đến 20 kV, mật độ dòng xung 10⁵ A/cm² và tần số lặp xung từ 3 đến 40 Hz.
• Phương pháp phân tích và lý do lựa chọn:
  • Nhiễu xạ tia X (XRD): Lựa chọn để xác định cấu trúc pha tinh thể, độ hoàn hảo của mạng và mặt phẳng định hướng ưu tiên (002) theo phương pháp Bragg-Brentano.
  • Kính hiển vi điện tử quét (SEM Jeol 5410 LV): Lựa chọn nhằm quan sát trực quan độ đồng đều bề mặt, hình thái vi cấu trúc và phân bố kích thước hạt nano từ 14 nm đến 150 nm.
  • Phổ hấp thụ quang học UV-Vis và hệ đo hiệu ứng Hall 4 đầu dò tiêu chuẩn: Lựa chọn để đo đạc chính xác bờ hấp thụ quang học, hệ số truyền qua, độ linh động Hall và nồng độ hạt tải điện ở nhiệt độ phòng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm và phân tích dữ liệu đã ghi nhận 4 phát hiện khoa học mang tính bước ngoặt:

• Sự chuyển pha và định hướng tinh thể vượt trội: Ở nhiệt độ phòng, màng ZnO tồn tại ở trạng thái vô định hình hoặc đa tinh thể kém định hướng. Khi nâng nhiệt độ đế lên 400 °C, giản đồ XRD của hệ mẫu AZO-2 xuất hiện đỉnh nhiễu xạ sắc nét tương ứng mặt phẳng (002) tại góc 2θ = 34,4°, với cường độ vạch phổ tăng hơn 300% so với mẫu không cấp nhiệt, khẳng định màng phát triển định hướng mạnh theo trục c.
• Tối ưu hóa kích thước hạt nano theo áp suất: Ảnh SEM bề mặt chứng minh áp suất khí buồng lắng đọng chi phối mạnh mẽ đến sự phát triển hạt. Tại áp suất 5 mTorr và nhiệt độ 400 °C, màng đạt độ đồng đều cao nhất với kích thước hạt nano trung bình xấp xỉ 14 nm, độ nhấp nhô bề mặt giảm 45% so với mẫu chế tạo ở áp suất cao 15 mTorr.
• Đặc tính quang học với độ truyền qua cao: Tất cả các màng ZnO chế tạo ở nhiệt độ đế 400 °C đều đạt hệ số truyền qua quang học từ 70% đến 85% trong dải ánh sáng nhìn thấy từ 400 nm đến 800 nm. Bờ hấp thụ quang dịch chuyển nhẹ quanh bước sóng 364 nm đến 380 nm, xác nhận độ rộng vùng cấm quang học ổn định ở mức 3,3 eV.
• Cải thiện vượt bậc độ dẫn điện: Kết quả đo hiệu ứng Hall trên hệ AZO-2 cho thấy màng lắng đọng ở áp suất 5 mTorr đạt độ linh động điện tử Hall vượt mức 120 cm²/(V·s). Đồng thời, điện trở suất của màng giảm hơn 60% khi nhiệt độ xử lý tăng từ 230 °C lên 450 °C.

Thảo luận kết quả

Các kết quả thực nghiệm chứng minh rằng nhiệt độ đế và áp suất khí là hai tham số công nghệ cốt lõi điều khiển quá trình hình thành màng mỏng PED. Khi cung cấp nhiệt độ đế 400 °C, các nguyên tử Zn và O nhận đủ nhiệt năng để khuếch tán bề mặt, tái sắp xếp vào các vị trí nút mạng có mức năng lượng thấp nhất là mặt phẳng (002). Điều này giúp triệt tiêu các khuyết tật biên hạt và giảm tán xạ hạt tải điện. Việc duy trì áp suất khí argon ở mức tối ưu 5 mTorr giúp ổn định mật độ chùm plasma 10⁵ A/cm², tránh hiện tượng suy giảm động năng do va chạm tán xạ không đàn hồi với các phân tử khí dư.

So với kỹ thuật lắng đọng xung laser (PLD), phương pháp PED cho thấy sự tương đồng thành phần hóa học giữa bia và màng đạt độ sai lệch dưới 5%, đồng thời giảm hơn 20 lần tốc độ bốc bay mất kiểm soát, loại bỏ hoàn toàn các giọt ngưng tụ kích thước lớn. Trên phương diện trực quan hóa dữ liệu, các phát hiện này được trình bày rõ nét qua đồ thị đường biểu diễn sự suy giảm điện trở suất theo nhiệt độ ủ, giản đồ cột so sánh cường độ đỉnh nhiễu xạ tia X giữa các mức áp suất từ 3,5 mTorr đến 15 mTorr, và bảng tổng hợp các tham số điện môi cùng nồng độ hạt tải của hệ AZO-2.

Đề xuất và khuyến nghị

Nhằm hoàn thiện quy trình công nghệ và thúc đẩy ứng dụng màng mỏng ZnO vào sản xuất công nghiệp, 4 khuyến nghị trọng tâm được đề xuất:

• Chuẩn hóa thông số công nghệ lắng đọng xung điện tử ở quy mô bán công nghiệp: Nhóm nghiên cứu tại các phòng thí nghiệm màng mỏng cần thiết lập quy trình chuẩn với điện áp phóng 15 kV, tần số xung 20 Hz, khoảng cách bia - đế 30 mm và áp suất khí 5 mTorr. Mục tiêu đạt độ dày màng từ 100 nm đến 300 nm với độ truyền qua quang học trên 85%, hoàn thành trong thời gian 6 tháng.
• Mở rộng nghiên cứu pha tạp đa nguyên tố trên nền bán dẫn ZnO: Viện Khoa học Vật liệu chủ trì nghiên cứu pha tạp nhôm (Al) hoặc gali (Ga) với tỷ lệ 1% đến 3% khối lượng vào bia ZnO. Mục tiêu giảm điện trở suất màng xuống dưới 5×10⁻⁴ Ω·cm và nâng nồng độ hạt tải lên 10²⁰ cm⁻³, triển khai trong lộ trình 12 tháng.
• Tích hợp màng ZnO làm lớp tiếp xúc TCO cho pin mặt trời CIGS hoàn chỉnh: Các doanh nghiệp sản xuất pin quang điện phối hợp cùng trường đại học ứng dụng trực tiếp màng ZnO chế tạo bằng PED vào cấu trúc pin CIGS. Mục tiêu nâng hiệu suất chuyển đổi quang năng của linh kiện từ 15,4% lên trên 17,0%, thực hiện trong giai đoạn 18 tháng.
• Nâng cấp và tự động hóa hệ thống buồng lắng đọng xung điện tử: Bộ Khoa học và Công nghệ cùng các quỹ phát triển khoa học tài trợ dự án cải tiến buồng chân không PED, tích hợp cơ cấu quay mẫu 360 độ và hệ cấp nhiệt tự động lên đến 600 °C. Mục tiêu mở rộng diện tích màng phủ lên 100 cm² với độ đồng đều bề mặt 98%, hoàn thành trong 24 tháng.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị tri thức học thuật sâu sắc và hướng dẫn thực hành hữu ích cho 4 nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu và Vật lý nhiệt: Nắm vững quy trình vận hành thiết bị chùm điện tử xung PED, cơ chế hình thành màng bán dẫn và phương pháp phân tích thực nghiệm XRD, SEM, phổ UV-Vis, hiệu ứng Hall.
• Kỹ sư nghiên cứu và phát triển (R&D) trong ngành linh kiện bán dẫn và quang điện tử: Áp dụng trực tiếp bộ thông số công nghệ tối ưu về áp suất và nhiệt độ để chế tạo các lớp màng dẫn điện trong suốt thay thế màng ITO đắt đỏ trong màn hình cảm ứng và pin mặt trời.
• Giảng viên và nhà nghiên cứu tại các trường đại học khối tự nhiên và viện nghiên cứu: Sử dụng làm tài liệu tham khảo chuyên đề chuyên sâu về công nghệ màng mỏng, bán dẫn oxit trong suốt và kỹ thuật chân không cao.
• Nhà quản lý dự án và hoạch định chính sách khoa học công nghệ: Đánh giá tiềm năng công nghệ chế tạo pin mặt trời thế hệ mới sản xuất trong nước, xây dựng kế hoạch đầu tư phát triển chuỗi cung ứng năng lượng tái tạo bền vững tại Việt Nam.

Câu hỏi thường gặp

• Phương pháp lắng đọng xung điện tử (PED) có ưu thế gì vượt trội so với lắng đọng xung laser (PLD)? Phương pháp PED chuyển đổi năng lượng điện thành xung năng lượng với hiệu suất 30%, không sử dụng các nguồn khí laser độc hại, xử lý hiệu quả vật liệu có vùng cấm rộng 3,3 eV như ZnO và duy trì độ sai lệch thành phần giữa bia và màng mỏng dưới 5%.

• Tại sao nhiệt độ đế 400 °C lại tối ưu cho quá trình kết tinh màng ZnO? Ở nhiệt độ 400 °C, các nguyên tử nhận đủ động năng để khuếch tán và tái sắp xếp vào mạng Wurtzite lục giác theo trục c định hướng ưu tiên (002). Điều này giúp tăng cường độ tinh thể lên 300%, triệt tiêu pha vô định hình và nâng hệ số truyền qua quang học lên 70% đến 85%.

• Áp suất khí làm việc ảnh hưởng như thế nào đến chất lượng màng mỏng PED? Áp suất khí argon trong dải tối ưu từ 3,5 mTorr đến 5 mTorr giúp duy trì mật độ chùm plasma 10⁵ A/cm² hội tụ trên bia. Nếu áp suất vượt quá 15 mTorr, sự tán xạ với các phân tử khí làm suy giảm động năng lắng đọng, khiến bề mặt màng gồ ghề và kích thước hạt không đồng nhất.

• Màng ZnO chế tạo bằng PED có thể ứng dụng trong những sản phẩm cụ thể nào? Màng ZnO được ứng dụng làm lớp dẫn điện trong suốt TCO cho pin mặt trời màng mỏng CIGS đạt hiệu suất trên 15,4%, điện cực trong suốt cho màn hình tinh thể lỏng, cảm biến khí độ nhạy cao và diode phát quang vùng tử ngoại trong thực tế sản xuất.

• Vì sao màng ZnO không pha tạp tự nhiên lại thể hiện tính dẫn điện bán dẫn loại n? Trong quá trình lắng đọng chân không, mạng tinh thể luôn xuất hiện các nút khuyết oxy và nguyên tử kẽm xen kẽ đóng vai trò donor tự nhiên. Các donor này cung cấp điện tử tự do vào vùng dẫn với năng lượng kích hoạt thấp khoảng 16,87 meV, tạo nên tính dẫn loại n đặc trưng.

Kết luận

Nghiên cứu đã khẳng định tính khả thi và tiềm năng to lớn của phương pháp lắng đọng xung điện tử trong chế tạo vật liệu quang điện tử:

• Làm chủ thành công quy trình công nghệ chế tạo màng mỏng ZnO dẫn điện trong suốt bằng hệ thiết bị xung điện tử PED Neocera.
• Xác định bộ thông số tối ưu gồm nhiệt độ đế 400 °C và áp suất khí 5 mTorr cho màng có cấu trúc Wurtzite định hướng ưu tiên (002).
• Đạt các chỉ tiêu quang điện xuất sắc với hệ số truyền qua quang học 70 - 85% trong vùng khả kiến và độ rộng vùng cấm quang học 3,3 eV.
• Kiểm soát độ sai lệch hợp thức giữa bia và màng dưới 5%, hạt nano có kích thước đồng đều khoảng 14 nm.
• Mở ra giải pháp chế tạo lớp TCO chi phí thấp, thân thiện môi trường cho pin mặt trời màng mỏng CIGS tại Việt Nam.

Trong lộ trình 12 tháng tới, hướng nghiên cứu tiếp tục mở rộng pha tạp Al nhằm giảm sâu điện trở suất màng. Các đơn vị nghiên cứu và doanh nghiệp sản xuất linh kiện quang điện tử cần tăng cường hợp tác chuyển giao công nghệ để sớm đưa sản phẩm vào ứng dụng thực tiễn.
