Tổng quan về giáo trình

Giáo trình "Cảm Biến Cơ Cấu Chấp Hành Trên Ô Tô Mazda" là tài liệu học tập chuyên ngành được biên soạn cho chương trình đào tạo kỹ sư thuộc khối ngành Kỹ thuật Ô tô, Công nghệ Kỹ thuật Ô tô và Cơ điện tử ô tô. Tài liệu giữ vai trò then chốt trong khối kiến thức chuyên nghiệp, kết nối kiến thức lý thuyết cơ bản về mạch điện - điện tử với các hệ thống điều khiển tự động trên ô tô hiện đại.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học nền tảng lý thuyết và kỹ năng ứng dụng thực tế. Người học nắm vững bản chất vật lý của quá trình chuyển đổi các đại lượng không điện (ký hiệu là $\phi$) cùng với yếu tố gây nhiễu ($Y$) thành đại lượng đầu ra ($E$) dưới dạng điện áp, dòng điện, tần số hoặc xung tín hiệu. Bên cạnh đó, giáo trình xác lập khả năng đọc hiểu sơ đồ mạch điện, phân tích nguyên lý hoạt động của các bộ truyền động chấp hành và vận dụng quy trình đo kiểm, chẩn đoán hư hỏng trên phương tiện giao thông cụ thể.

Cấu trúc giáo trình được thiết kế theo phương pháp mô-đun kết hợp hệ thống câu hỏi chuyên đề kỹ thuật. Giáo trình dẫn dắt người học từ việc định nghĩa, phân loại tín hiệu cảm biến tổng quát, phân tích cấu tạo chi tiết từng nhóm thiết bị đo lường và cơ cấu thực thi, đến nghiên cứu trường hợp điển hình trên dòng xe thương mại Mazda 3 đời 2020. Điểm đặc thù của giáo trình nằm ở việc kết hợp chặt chẽ giữa tính toán giải tích mạch điện (như mạch cầu Wheatstone trong cảm biến đo gió) với quy trình xử lý mã lỗi và dạng sóng tín hiệu thực tế.

Nội dung kiến thức cốt lõi

                             HỆ THỐNG ĐIỆN TỬ Ô TÔ
CẢM BIẾN (SENSORS)                                            CƠ CẤU CHẤP HÀNH (ACTUATORS)
                               TPS Hall, Knock (6-13kHz),
                               MAP, O2 (Zirconia/Băng rộng), ECT

Các chương và chủ đề chính

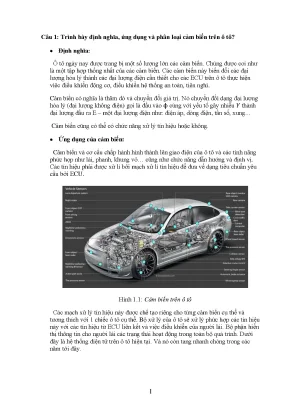

  1. Khái quát về hệ thống cảm biến trên ô tô: Định nghĩa vai trò của cảm biến như một tập hợp thống nhất kết nối giao diện giữa trạng thái vật lý của xe với Bộ điều khiển điện tử (ECU). Phân loại cảm biến thành 3 nhóm tín hiệu:

    • Kiểu chỉ thị/hành động: Giám sát trạng thái đóng/mở, chống trộm, mức tiêu hao nhiên liệu và thông tin người lái.
    • Kiểu tín hiệu liên tục: Tín hiệu tuyến tính cho dải đo rộng, tín hiệu phi tuyến cho phạm vi hẹp (tỷ lệ hòa khí, độ võng lò xo) và tín hiệu đa bậc theo dõi giới hạn.
    • Kiểu tín hiệu dạng xung: Tín hiệu tương tự (biến thiên tần số, chu kỳ nhiệm vụ) và tín hiệu số rời rạc (mã nhị phân).

  2. Cảm biến vị trí và góc quay: Phân tích các bộ cảm biến xác định tọa độ và dịch chuyển:

    • Cảm biến vị trí bướm ga (TPS): Đặt trên trục bướm ga, sử dụng loại tiếp điểm (IDL, PSW), biến trở tuyến tính hoặc phần tử Hall để điều chỉnh lượng phun và kiểm soát chuyển số tự động.
    • Cảm biến bàn đạp chân ga (APP): Đặt tại cụm bàn đạp ga, hoạt động theo nguyên lý chiết áp hoặc hiệu ứng Hall để gửi tín hiệu điều khiển mô tơ bướm ga.
    • Cảm biến mức nhiên liệu: Cơ cấu phao trượt gắn biến trở biến đổi độ dịch chuyển phao thành điện áp báo mức.
    • Cảm biến góc đánh lái (SAS): Bố trí dưới cụm còi vô lăng, xác định góc quay và chiều quay giúp ECU khớp góc quay vô lăng với bánh xe.
    • Cảm biến độ cao thân xe và cảm biến khoảng cách: Điều chỉnh độ cứng giảm chấn, khoảng sáng gầm xe và đo khoảng cách chướng ngại vật bằng xung siêu âm phát ra từ màng nhôm kích hoạt bởi xung vuông $300,\mu\text{s}$.

  3. Cảm biến tốc độ và động lực học chuyển động: Phân tích cảm biến tốc độ bánh xe lắp tại hốc bánh (phanh 4 đĩa) hoặc vỏ vi sai (phanh tang trống). Cảm biến hoạt động dựa trên hiện tượng cảm ứng từ giữa nam châm vĩnh cửu và vành răng tạo dòng điện xoay chiều. Giáo trình đối chiếu hai cấu trúc: cảm biến hở (dễ bám bẩn mạt kim loại làm sai lệch xung) và cảm biến kín (độ bền và độ ổn định cao) phục vụ hệ thống chống bó cứng phanh (ABS) và kiểm soát lực kéo (TCS).

  4. Cảm biến đo lưu lượng và khối lượng khí nạp:

    • Kiểu cánh trượt: Hoạt động trên hệ thống L-Jetronic, dùng biến trở trượt đồng trục với cánh đo gió và lò xo hoàn lực.
    • Kiểu xoáy lốc Karman: Gồm loại quang học (gương mỏng rung theo dòng xoáy làm đổi hướng phản xạ tia sáng LED tới phototransistor) và loại siêu âm (cột tạo xoáy tam giác, so sánh thời gian truyền sóng siêu âm $T_2$ với thời gian chuẩn $T$).
    • Kiểu dây sấy / màng nóng (MAF): Khảo sát mạch cầu Wheatstone cân bằng theo công thức $(R_3 + R_a) \cdot R_1 = R_h \cdot R_2$, trong đó điện trở platin $R_h$ duy trì chênh lệch nhiệt độ cố định $\Delta T = 150^\circ\text{C}$ so với nhiệt điện trở $R_a$, từ đó xuất tín hiệu điện áp $V_G$ tỷ lệ với khối lượng không khí.

  5. Cơ cấu chấp hành chính trên hệ thống truyền động:

    • Vòi phun xăng điện từ: Phân loại theo trở kháng cao ($13 - 17,\Omega$) và trở kháng thấp ($1.0,\Omega$), độ mở van kim $0.1,\text{mm}$ điều khiển bởi độ rộng xung ECU qua 3 khối chức năng (tín hiệu vào BPS/STA/IGT $\rightarrow$ khối xử lý thời gian phun cơ sở/hiệu chỉnh $\rightarrow$ cơ cấu phun).
    • Vòi phun Diesel điện tử Common Rail: Vòi phun Solenoid loại X2 (giắc 4 chân, van TWV 2 chiều, ốc rỗng giảm dao động áp suất đường dầu hồi, phân loại bằng mã QR), loại G2 (giắc 2 chân, áp suất làm việc $180,\text{MPa}$) và vòi phun áp điện (Piezoelectric injector).
    • IC đánh lửa (Igniter): Nhận xung kích IGT ($3 - 5,\text{V}$) để đóng ngắt transistor điều khiển cuộn sơ cấp bôbin, tạo điện áp thứ cấp $20.000,\text{V}$ cấp cho bugi.
    • Bơm nhiên liệu điện: Cấu trúc bơm cánh múc (đặt trong thùng xăng) và bơm cánh gạt (áp suất $2.5 - 3,\text{bar}$), tích hợp mạch điều khiển ON/OFF (cuộn W1/W2, tiếp điểm K1/K2, transistor Tr1 đóng mát $5,\text{s}$ khi bật khóa điện) và mạch điều khiển 2 cấp tốc độ qua điện trở phụ và tiếp điểm K3.

  6. Khảo sát hệ thống điều khiển trên xe Mazda 3 (2020): Phân tích lịch sử ứng dụng động cơ quay Wankel (Cosmo Sport 110S, RX-7) sang động cơ piston Skyactiv, hệ thống quản lý mô-men xoắn G-Vectoring Control (GVC) và gói an toàn i-Activsense (RCTA, LDWS, LAS, MRCC, BSM, AFS, HBC). Khảo sát cấu tạo và mạch điện của:

    • Cảm biến vị trí trục khuỷu (CKP) và trục cam (CMP).
    • Cảm biến áp suất đường ống nạp (MAP) dùng màng silicon buồng chân không.
    • Cảm biến kích nổ (Knock Sensor) dùng thạch anh áp điện với dải tần cộng hưởng $f = 6 - 13,\text{kHz}$, tạo điện áp $< 2.5,\text{V}$ để ECU hiệu chỉnh trễ góc đánh lửa.
    • Cảm biến Oxy: Loại bước nhảy Zirconia 4 dây (điện áp $25 - 900,\text{mV}$) và loại băng rộng 5 dây (dòng điện $-2,\text{mA}$ đến $+3,\text{mA}$), hoạt động ở nhiệt độ trên $350^\circ\text{C}$ với kết cấu dạng ngón tay (Finger) hoặc dạng phẳng (Planar).
    • Cảm biến nhiệt độ nước làm mát (ECT) và nhiệt độ khí nạp (IAT).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng trên hệ thống các định luật và nguyên lý kỹ thuật:

  • Nguyên lý cân bằng cầu Wheatstone và định luật truyền nhiệt: Ứng dụng xác định lưu lượng khí nạp qua biến thiên dòng điện cấp cho phần tử nhiệt Platin.
  • Hiệu ứng áp điện (Piezoelectricity): Ứng dụng trong cảm biến kích nổ và kim phun Diesel Piezoelectric nhằm chuyển đổi qua lại giữa biến dạng cơ học và điện áp.
  • Hiệu ứng Hall và Cảm ứng điện từ: Ứng dụng trong việc tạo xung tín hiệu số xác định vị trí góc quay trục khuỷu, trục cam và tốc độ bánh xe.
  • Hiện tượng xoáy lốc thủy khí động lực học (Dòng xoáy Karman): Cơ sở chuyển đổi tần số phân tách dòng khí thành tín hiệu xung quang học hoặc siêu âm.

Kỹ năng phát triển

  • Kỹ năng đo kiểm kỹ thuật: Sử dụng đồng hồ VOM đo thông số điện trở cuộn dây vòi phun, kiểm tra sụt áp tiếp điểm, đo thông mạch và kiểm tra chạm mát/chạm dương đường dây.
  • Kỹ năng phân tích tín hiệu xung: Sử dụng máy hiện sóng Oscilloscope để đo kiểm xung tín hiệu vuông từ cảm biến Hall/Quang, xung xoay chiều hình sin từ cảm biến điện từ trục khuỷu, xung kích IGT và xung điều khiển kim phun.
  • Kỹ năng chẩn đoán hệ thống: Phân tích dữ liệu vận hành thời gian thực (Data stream) qua máy chẩn đoán, nhận diện và xử lý mã lỗi liên quan đến các đèn cảnh báo Check Engine, ABS, TCS.
  • Kỹ năng hiệu chỉnh cơ khí - điện tử: Đo và căn chỉnh khe hở từ giữa đầu cảm biến và vành răng tạo xung ($0.3 - 0.5,\text{mm}$ trong delco; $0.5 - 1.5,\text{mm}$ tại puly/đuôi bánh đà).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tiếp cận theo năng lực thực hành kỹ thuật, kết hợp giữa lý giải sơ đồ giải tích và phân tích hiện tượng thực tế:

  • Tiếp cận phân tích sơ đồ nguyên lý: Mỗi bài học bắt đầu bằng sơ đồ mạch điện chi tiết giữa cảm biến/cơ cấu chấp hành với ECU (ví dụ: chân tín hiệu VS, VC, E2, VB của cảm biến bướm ga; chân IGT của IC đánh lửa; giắc FC của rơle bơm xăng). Giảng viên hướng dẫn sinh viên phân tích dòng điện chạy qua các tầng tranzito công suất, cuộn dây rơle và mạch phân áp.
  • Nghiên cứu tình huống hư hỏng thực tế (Case Studies): Người học trực tiếp phân tích các ca bệnh điển hình được trình bày trong giáo trình:
    • Tình trạng xe bị mất tín hiệu cảm biến tốc độ bánh xe dẫn đến hệ thống phanh ABS ngưng hoạt động, bàn đạp phanh có nguy cơ bị bó cứng và đèn báo TCS bật sáng.
    • Cảm biến Oxy bị bám bẩn hoặc hỏng mạch sấy làm mất khả năng phản hồi tín hiệu điện áp $25 - 900,\text{mV}$, dẫn đến ECU hiệu chỉnh hòa khí quá đậm sinh khói đen và tăng tiêu hao nhiên liệu.
    • Hiện tượng lỏng giắc hoặc đứt dây bọc chống nhiễu trên cảm biến vị trí trục khuỷu gây mất xung tín hiệu gửi về ECU, khiến động cơ ngưng cấp xung đánh lửa và ngắt tín hiệu mở vòi phun.
  • Phương pháp đánh giá kết quả học tập: Đánh giá kết hợp giữa kiểm tra lý thuyết (khả năng vẽ và giải thích sơ đồ chân cảm biến, viết phương trình cân bằng điện áp mạch cầu) và kiểm tra kỹ năng thực hành (đo kiểm thực tế trên mô hình hoặc trên xe Mazda 3, đọc xung dao động ký, tra cứu mã lỗi DTC).
  • Hướng dẫn tự học: Giáo trình cung cấp bảng tổng hợp các triệu chứng hư hỏng kèm nguyên nhân cơ học/điện tử, giúp sinh viên tự đối chiếu kết quả đo kiểm điện áp và điện trở thực tế với các giá trị tiêu chuẩn của nhà sản xuất.

Điểm nổi bật và cập nhật công nghệ

Tài liệu thể hiện rõ các bước chuyển dịch công nghệ trong ngành công nghiệp ô tô thông qua việc đối chiếu trực tiếp giữa các thế hệ linh kiện:

Hạng mục thiết bị Công nghệ truyền thống Công nghệ hiện đại (Khảo sát trên Mazda 3)
Cảm biến vị trí bướm ga Dạng tiếp điểm IDL/PSW hoặc biến trở than cơ học Cảm biến Hall kép không tiếp xúc (tín hiệu thuận - nghịch)
Cảm biến lưu lượng khí nạp Cánh trượt cơ khí hoặc dòng xoáy Karman quang học Dây sấy / Màng nhiệt (Hot-wire MAF) tích hợp mạch cầu Wheatstone
Hệ thống phun nhiên liệu Vòi phun xăng gián tiếp điện từ trở kháng cao Vòi phun Diesel Solenoid G2 ($180,\text{MPa}$) và vòi phun áp điện Piezo
Cảm biến Oxy khí xả Cảm biến Zirconia loại ngón tay nung nóng rời Cảm biến Oxy dạng phẳng (Planar) và cảm biến A/F băng rộng ($-2,\text{mA} \rightarrow +3,\text{mA}$)
Hệ thống điều khiển tích hợp Quản lý động cơ đơn lẻ Tích hợp thuật toán G-Vectoring Control và hệ sinh thái an toàn i-Activsense

Giáo trình phân tích chi tiết công nghệ Skyactiv-Vehicle Dynamics với thuật toán điều hướng mô-men xoắn G-Vectoring Control (GVC), can thiệp trực tiếp vào góc đánh lửa và lượng phun nhiên liệu của động cơ để tối ưu lực bám khi vào cua. Về mặt an toàn chủ động, tài liệu tích hợp toàn diện các thành phần cảm biến thuộc gói i-Activsense bao gồm: cảnh báo phương tiện cắt ngang khi lùi (RCTA), cảnh báo chệch làn đường (LDWS), hỗ trợ giữ làn đường (LAS), điều khiển hành trình tích hợp Radar (MRCC Stop & Go), cảnh báo điểm mù (BSM), tự động mở rộng góc chiếu đèn pha (AFS) và tự động pha cốt (HBC).

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và cao đẳng: Phù hợp cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô từ học kỳ 5 trở đi. Để tiếp thu tốt nội dung, sinh viên cần hoàn thành các môn học tiên quyết bao gồm: Điện kỹ thuật - Điện tử ứng dụng, Lý thuyết Động cơ đốt trong và Nguyên lý đo lường - Cảm biến.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn để biên soạn bài giảng môn học Trang bị điện - điện tử trên ô tô, Hệ thống điều khiển động cơ và Chẩn đoán kỹ thuật ô tô. Các sơ đồ chân giắc và đồ thị xung được sử dụng trực tiếp trong xây dựng đề thi và bài tập trạm thực hành.
  • Kỹ thuật viên và kỹ sư dịch vụ ô tô: Sử dụng làm tài liệu tra cứu thông số kỹ thuật (điện trở vòi phun, điện áp cảm biến bướm ga, khe hở cảm biến trục khuỷu) và quy trình kiểm tra các mạch điều khiển bơm xăng, IC đánh lửa trên các dòng xe Mazda.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên đại học, cao đẳng ngành Kỹ thuật Ô tô, học viên sau đại học chuyên hướng Cơ điện tử ô tô, cùng đội ngũ kỹ thuật viên đang làm việc tại các trung tâm bảo dưỡng, sửa chữa ô tô cần chuẩn hóa kiến thức về cảm biến và cơ cấu chấp hành.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi nghiên cứu giáo trình?

Người học cần nắm chắc kiến thức về mạch điện một chiều/xoay chiều, các linh kiện điện tử bán dẫn (diode, transistor, IC khuếch đại thuật toán), nguyên lý hoạt động của động cơ đốt trong 4 kỳ và các định luật vật lý cơ bản về cảm ứng điện từ, nhiệt động học.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết cảm biến đại cương là gì?

Tài liệu không chỉ trình bày nguyên lý vật lý lý thuyết mà liên kết trực tiếp với kiến trúc điều khiển của ô tô thực tế. Các nội dung được phân tích sâu đến cấp độ sơ đồ chân giắc (VC, VS, E2, VB, VG), mạch điều khiển rơle (W1, W2, K1, K2), biên dạng xung dao động ký và các lỗi kỹ thuật thực tế trên dòng xe Mazda 3 đời 2020.

4. Làm thế nào để tự học và nắm vững kiến thức trong giáo trình hiệu quả nhất?

Người học nên kết hợp việc đọc hiểu nguyên lý vật lý của từng cảm biến với việc vẽ lại sơ đồ mạch điện nguyên lý. Sau đó, đối chiếu với bảng dấu hiệu hư hỏng và ứng dụng máy đo VOM, máy hiện sóng Oscilloscope trên các mô hình động cơ hoặc xe thực tế để kiểm chứng các thông số điện áp và dạng sóng xung.

5. Giáo trình có đề cập đến các hệ thống chấp hành trên động cơ Diesel không?

Có. Giáo trình dành riêng các mục chuyên sâu để phân tích vòi phun nhiên liệu Diesel điện tử Common Rail, bao gồm cấu tạo vòi phun Solenoid cao áp loại X2 (có ốc rỗng giảm dao động áp suất), loại G2 (áp suất $180,\text{MPa}$) và loại vòi phun sử dụng phần tử áp điện (Piezoelectric).

Kết luận

Giáo trình "Cảm Biến Cơ Cấu Chấp Hành Trên Ô Tô Mazda" cung cấp một hệ thống lý thuyết toàn diện, chuẩn xác và có tính ứng dụng cao về mạng lưới thiết bị đo lường và cơ cấu chấp hành trên ô tô hiện đại. Thông qua việc phân loại khoa học các dạng tín hiệu, mổ xẻ nguyên lý mạch cầu và linh kiện bán dẫn, kết hợp với các dữ liệu kỹ thuật thực tế trên dòng xe Mazda 3 2020, tài liệu xác lập lộ trình học tập chặt chẽ từ bản chất vật lý đến kỹ năng chẩn đoán chuyên sâu.

Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ cấu trúc phân loại tín hiệu, nắm vững nguyên lý hoạt động của các nhóm cảm biến đo gió/vị trí/tốc độ, phân tích các cơ cấu phun nhiên liệu - đánh lửa, và cuối cùng là thực hành đo kiểm, phân tích mã lỗi trên hệ thống điều khiển thực tế. Đây là tài liệu học thuật cơ bản phục vụ đào tạo và nghiên cứu kỹ thuật ô tô.
