Giáo Trình Bảo Dưỡng và Vận Hành Máy Biến Áp: Chuyên Đề Quá Điện Áp và Phối Hợp Cách Điện

Tổng quan về giáo trình

Giáo trình Bảo Dưỡng và Vận Hành Máy Biến Áp: Hiểu Về Quá Điện Áp là tài liệu chuyên khảo thuộc khối kiến thức chuyên ngành Kỹ thuật Điện, Hệ thống Điện và Kỹ thuật Điện cao áp ở bậc đại học và sau đại học. Tài liệu cung cấp cơ sở lý thuyết và phương pháp tính toán kỹ thuật liên quan đến các dạng quá điện áp tác động lên máy biến áp điện lực trong quá trình vận hành hệ thống.

Mục tiêu học tập của giáo trình nhằm giúp người học:

  • Nắm vững bản chất vật lý và cơ chế truyền sóng của quá điện áp khí quyển (sét đánh) và quá điện áp nội bộ (đóng - cắt mạch không tải, cắt đường dây dài, cắt phụ tải dung).
  • Hiểu rõ cơ cấu làm việc của các thiết bị bảo vệ chống sét như chấu phóng điện, chống sét dập hồ quang và chống sét van phi tuyến.
  • Làm chủ phương pháp phân tích phân bố điện trường trong các lớp điện môi (dầu biến áp, bakelit, giấy cách điện) và phân bố điện áp quá độ dọc cuộn dây máy biến áp.
  • Áp dụng các tiêu chuẩn kỹ thuật quốc tế và quốc gia (TCVN 6306-3:1997, IEC 76-3:1980, IEC 71, ASA C57, GOST 1516/60) vào bài toán phối hợp cách điện và thử nghiệm điện môi.

Cấu trúc giáo trình kết hợp giữa suy diễn giải tích toán học (phương trình vi phân truyền sóng, lý thuyết sóng đứng, tích phân Duhamel) với các số liệu thực nghiệm đo đạc bằng dao động ký và mô hình tĩnh điện. Cách tiếp cận này giúp liên kết giữa phân tích hiện tượng vật lý và quy trình thiết kế, bảo vệ thực tế trong công nghiệp điện.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

                                  CÁC DẠNG QUÁ ĐIỆN ÁP
QUÁ ĐIỆN ÁP KHÍ QUYỂN                                               QUÁ ĐIỆN ÁP NỘI BỘ
- Xung sét chuẩn 1,2/50 μs                                          - Đóng/cắt máy biến áp không tải (f2, f3)
- Cơ chế truyền sóng dọc đường dây                                  - Cắt mạch điện dung, đường dây dài (3Um - 5Um)
- Suy giảm và phản xạ đầu cực                                       - Hiện tượng phóng điện ngược qua tiếp điểm
                            THIẾT BỊ BẢO VỆ & PHỐI HỢP CÁCH ĐIỆN
                            - Chấu phóng điện (đặc tính V-t hyperbol)
                            - Chống sét van (điện trở phi tuyến)
                            - Khoảng cách bảo vệ an toàn l
                            - Mức cách điện danh định (LI, SI, AC)
                            QUÁ ĐIỆN ÁP BÊN TRONG DÂY QUẤN
                            - Phân bố ban đầu: α = √(C/K)
                            - Phân bố xác lập: hỗ cảm Mxy
                            - Lý thuyết sóng đứng & tích phân Duhamel
                            - San bằng điện trường (vòng điện dung)

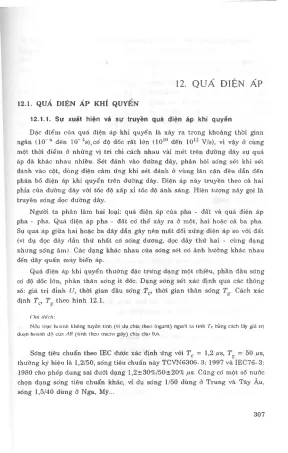

  1. Quá điện áp khí quyển và cơ chế truyền sóng (Mục 12.1): Khảo sát hiện tượng quá áp có thời gian ngắn ($10^{-6} \div 10^{-4}\text{ s}$) và độ dốc lớn ($10^{10} \div 10^{12}\text{ V/s}$). Phân tích dạng sóng sét tiêu chuẩn theo IEC $1,2/50\ \mu\text{s}$ biểu diễn dưới dạng đại số $u = 1,037 U (e^{-0,0146 t} - e^{-2,47 t})$, sóng $1/50\ \mu\text{s}$ (châu Âu) và $1,5/40\ \mu\text{s}$ (Mỹ, Nga). Nghiên cứu sự suy giảm độ dốc sóng dọc đường dây tải điện và hiện tượng sóng phản xạ tại đầu cực làm tăng gấp đôi biên độ điện áp.
  2. Thiết bị bảo vệ và phối hợp cách điện máy biến áp: Nguyên lý hoạt động của chấu phóng điện (đường cong phóng điện $U_z = f(\tau)$ dạng hyperbol) và chống sét van (ghép tầng chấu phóng điện với điện trở phi tuyến $U = k_R I^{\alpha_0}$ với $\alpha_0 = 0,18 \div 0,21$). Phân tích ba giai đoạn vận hành của chống sét van, xác định điện áp dập hồ quang $U_g$, điện áp định mức $U_{\text{đmv}}$ theo hệ số nối đất trung tính $k_z$, cùng quy định giới hạn khoảng cách bảo vệ $l$ giữa chống sét và máy biến áp.
  3. Phân bố điện trường trong cách điện chính: Thiết lập công thức F. Peek tính gradient điện trường $G_x$ qua các lớp điện môi trụ đồng tâm (dầu biến áp $\varepsilon_d = 2,15$, bakelit $\varepsilon_b = 4 \div 5$, giấy tẩm dầu $\varepsilon_g = 4,4$). Xác định hệ số tăng cao điện trường $k$ ở đầu bối dây và kiểm tra thành phần tiếp tuyến $G_t = 0,5 G_{\max}$ lệch góc $30^\circ$ theo thí nghiệm của Hurrl.
  4. Quá điện áp nội bộ (Mục 12.2): Khảo sát quá áp xoay chiều do tăng áp lưới điện ($10 \div 20%$) và dao động tải ($30 \div 35%$). Phân tích quá trình cắt máy biến áp không tải sinh ra dao động cao tần $f_3 = 10^5 \div 10^7\text{ Hz}$ và dao động mạch vòng $f_2 = 200 \div 1000\text{ Hz}$. Đánh giá ảnh hưởng phóng điện ngược qua tiếp điểm máy cắt theo nghiên cứu của Christoffel. Cơ chế cắt tải dung và đường dây dài tạo quá áp từ $3 U_m$ đến $5 U_m$, từ đó xác định điều kiện thiết kế cách điện theo tiêu chí $K = 3,1$.
  5. Quá điện áp bên trong dây quấn (Mục 12.3): Phân tích phân bố điện áp ban đầu phụ thuộc hệ số điện dung $\alpha = \sqrt{C/K}$ (trong đó $C$ là điện dung đối đất, $K$ là điện dung dọc). Ứng dụng phương pháp phân vùng cho cuộn dây galet và giải pháp sử dụng vòng điện dung làm đều điện trường. Khảo sát phân bố xác lập theo quy luật cảm ứng hỗ cảm $M_{xy} = M_0 e^{-\lambda |x-y|}$. Ứng dụng lý thuyết sóng đứng kinh điển, chuỗi Fourier điều hòa và tích phân Duhamel để xác định đường bao dao động điện áp quá độ.

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường điện môi nhiều lớp: Cơ chế phân bố điện trường và ứng suất điện môi trong kết cấu phối hợp giữa chất lỏng (dầu biến áp) và chất rắn (giấy cách điện, ống bakelit).
  • Lý thuyết mạch thông số rải: Phương trình vi phân mô tả sóng truyền dọc đường dây và mạng mạng điện dung - điện cảm phân bố rải trong các bánh dây máy biến áp.
  • Lý thuyết sóng đứng và dao động quá độ: Cơ sở xác định các thành phần sóng hài bậc cao, dao động tự do, tần số dao động riêng $f_{10} = \frac{1}{2\pi \sqrt{\frac{1}{3} L C}}$ và sự suy giảm năng lượng do tổn hao nhiệt và từ trễ.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Tính gradient điện trường $G_x$, xác định hệ số điện dung $\alpha$, tính toán biên độ quá áp theo các điều kiện biên nối đất hoặc cách ly trung tính.
  • Kỹ năng tra cứu và chuẩn hóa: Khai thác các bảng thông số thử nghiệm cách điện danh định theo TCVN 6306-3 / IEC 76-3 cho các cấp điện áp $U_m < 300\text{ kV}$ (Nhóm I, Nhóm II) và $U_m > 300\text{ kV}$.
  • Kỹ năng phân tích dạng sóng xung: Nhận diện và đánh giá mức độ nguy hiểm của 3 dạng xung thí nghiệm: xung cắt (hại cách điện vòng dây đầu), xung cắt đuôi sóng (hại cách điện giữa các bánh dây), và xung toàn sóng (hại cách điện chính).

Phương pháp giảng dạy và học tập

                            TIẾP CẬN SƯ PHẠM KẾT HỢP
MÔ HÌNH TOÁN HỌC                MÔ PHỎNG THỰC NGHIỆM             ĐỐI CHIẾU TIÊU CHUẨN
- Phương trình vi phân          - Dao động ký (Oscilograf)       - TCVN 6306-3 / IEC 76-3
- Tích phân Duhamel             - Bình điện phân đo thế          - Bảng phối hợp cách điện
- Chuỗi sóng đứng               - Khảo sát mô hình thu nhỏ       - Quy định ASA C57, GOST

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng phương pháp tiếp cận diễn dịch kết hợp thực nghiệm. Mỗi nội dung lý thuyết đều xuất phát từ việc thiết lập mô hình toán học (sơ đồ thay thế mạch $L-C$, phương trình truyền sóng vi phân), sau đó đối chiếu trực tiếp với kết quả đo đạc thực tế từ dao động ký (oscilograf) hoặc mô hình trường tĩnh điện trong bình điện phân.

Bài tập và bài toán tình huống (Case Studies)

  • Tính toán phân bố điện trường cách điện chính: Cho trước kích thước hình học $D_1 \div D_6$, so sánh gradient điện trường khi sử dụng dầu khoáng thông thường ($\varepsilon_d = 2,15$) và dầu tổng hợp ($\varepsilon_d = 4$). Kết quả chỉ ra khi hằng số điện môi của dầu tương đương bakelit ($\varepsilon_b = 4$), điện trường phân bố đồng đều hơn, cho phép giảm kích thước cách điện.
  • Xác định mức bảo vệ chống sét van: Tính chọn điện áp định mức $U_{\text{đmv}}$ cho lưới $220\text{ kV}$ ($U_m = 245\text{ kV}$) có trung tính nối đất trực tiếp với hệ số $k_z = 0,75 \div 0,8$, dẫn đến việc chọn loại chống sét $184\text{ kV}$ hoặc $196\text{ kV}$.
  • Dựng đường bao dao động gần đúng: Áp dụng phương pháp Norris xác định thông số $\alpha$ tại vị trí $U_x/U = 0,37$ để vẽ đường bao điện áp quá độ trên cuộn dây không đồng nhất.

Đánh giá và hướng dẫn tự học

Người học được đánh giá qua khả năng giải bài tập định lượng về phối hợp cách điện, phân tích các đồ thị dao động quá độ $u(x,t)$, và tra cứu chính xác các mức điện áp chịu thử danh định xung sét (LI), xung thao tác (SI), điện áp tần số công nghiệp (AC). Quá trình tự học đòi hỏi người học thực hiện tuần tự từ phân tích nguồn kích thích quá áp, khảo sát thiết bị bảo vệ, đến giải phương trình phân bố nội bộ trong cuộn dây.

Điểm nổi bật và cập nhật

  • Tích hợp đa hệ tiêu chuẩn quốc tế và Việt Nam: Tài liệu cung cấp bảng so sánh chi tiết giữa TCVN 6306-3:1997, IEC 76-3:1980, tiêu chuẩn ASA C57 (Mỹ) và GOST 1516/60 (Liên Xô cũ). Việc phân chia mức chịu thử cho cuộn dây có $U_m < 300\text{ kV}$ theo Nhóm I (thông lệ châu Âu/Việt Nam) và Nhóm II (Hoa Kỳ) giúp người học có cái nhìn tổng quan về quy chuẩn kỹ thuật toàn cầu.
Tiêu chuẩn / Quy chuẩn Phạm vi áp dụng chính Thông số kỹ thuật đặc trưng
TCVN 6306-3:1997 / IEC 76-3:1980 Máy biến áp điện lực lưới quốc gia Phân loại Nhóm I, II; quy định mức xung LI, SI, AC
IEC 71 / IEC 99 Phối hợp cách điện & Chống sét Quy định mức bảo vệ $U_{\text{ob}}$, hệ số an toàn $k_{\text{ob}} \le 3,5$
ASA C57 (Hoa Kỳ) Thử nghiệm xung cắt & phối hợp Giới hạn độ dốc đầu sóng $\le 1000\text{ kV}/\mu\text{s}$, thời gian $\ge 0,5\ \mu\text{s}$
GOST 1516/60 Tiêu chuẩn thử nghiệm điện áp cao Mức chịu thử xung và điện áp xoay chiều tần số công nghiệp
  • Cơ sở khoa học cho việc giảm mức cách điện: Giáo trình luận giải xu hướng công nghệ cho phép giảm mức cách điện của máy biến áp cấp siêu cao áp ($U_m \ge 220\text{ kV}$). Sự phát triển của chống sét van có đặc tính phi tuyến cao và dập hồ quang bằng từ trường giúp giới hạn mức quá áp thao tác, mang lại hiệu quả kinh tế kỹ thuật trong chế tạo máy biến áp lớn.
  • Phân tích các yếu tố suy giảm cách điện thực tế: Đưa ra các dữ liệu thực nghiệm về nguyên nhân suy giảm độ bền điện môi trong vận hành: hiện tượng mỏi cách điện do xung lặp lại, sự xâm nhập của độ ẩm, và đặc biệt là sự tồn tại của bọt khí nitơ làm giảm độ bền cách điện tới $40%$.

Đối tượng sử dụng giáo trình

                                  ĐỐI TƯỢNG SỬ DỤNG
SINH VIÊN ĐẠI HỌC / SAU ĐẠI HỌC          GIẢNG VIÊN ĐÀO TẠO              KỸ SƯ NGUỒN & LƯỚI
- Ngành Hệ thống điện                    - Giảng dạy Kỹ thuật điện cao áp - Kỹ sư vận hành trạm biến áp
- Ngành Thiết bị điện                    - Biên soạn bài giảng, đề thi    - Kỹ sư thí nghiệm điện cao áp
- Chuẩn bị đồ án tốt nghiệp              - Hướng dẫn luận văn, đề tài     - Kỹ sư thiết kế máy biến áp
  • Sinh viên đại học năm thứ 3 và năm thứ 4: Thuộc các ngành Kỹ thuật Điện, Hệ thống Điện, Thiết bị Điện, Tự động hóa Xí nghiệp. Tài liệu phục vụ trực tiếp cho các học phần Kỹ thuật Điện cao áp, Quá trình Quá độ trong Hệ thống Điện, và Thiết kế Máy điện.
  • Học viên cao học và nghiên cứu sinh: Sử dụng làm tài liệu tham khảo cho các đề tài nghiên cứu về mô phỏng sóng quá độ trên đường dây và cuộn dây máy biến áp, tối ưu hóa kết cấu cách điện máy biến áp lực.
  • Giảng viên chuyên ngành: Sử dụng cấu trúc mục, các công thức giải tích và hệ thống bảng tra số liệu làm giáo trình giảng dạy lý thuyết, xây dựng bài tập lớn và đề tài đồ án tốt nghiệp.
  • Kỹ sư vận hành và thí nghiệm điện: Cán bộ kỹ thuật tại các công ty truyền tải điện, nhà máy điện, và trung tâm thí nghiệm điện sử dụng để tra cứu thông số thử nghiệm cách điện, phân tích nguyên nhân sự cố phóng điện do quá áp trong thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với học phần nào trong chương trình đào tạo?

Tài liệu được biên soạn phục vụ trực tiếp cho môn học Kỹ thuật Điện cao áp, Bảo dưỡng và Vận hành Thiết bị Điện, cùng các chuyên đề nâng cao về Quá trình Quá độ và Phối hợp Cách điện trong hệ thống điện.

2. Cần trang bị những kiến thức nền tảng nào trước khi nghiên cứu tài liệu?

Người học cần hoàn thành các học phần tiên quyết: Lý thuyết Mạch điện (đặc biệt là phân tích mạch quá độ), Lý thuyết Trường điện từ, Vật liệu Kỹ thuật điện, và Toán chuyên đề kỹ thuật (phương trình vi phân đạo hàm riêng, chuỗi Fourier, tích phân Duhamel).

3. Điểm khác biệt về mặt học thuật của giáo trình này là gì?

Khác với các tài liệu vận hành thuần túy mô tả quy trình, giáo trình này đi sâu vào bản chất giải tích của hiện tượng truyền sóng và phân bố điện áp nội bộ trong cuộn dây qua thông số $\alpha = \sqrt{C/K}$, đồng thời đối chiếu trực tiếp các quy định thử nghiệm của các hệ thống tiêu chuẩn IEC, TCVN, ASA và GOST.

4. Làm thế nào để giải quyết bài toán phân bố điện áp quá độ phức tạp trên cuộn dây?

Người học cần kết hợp phương pháp giải tích lý thuyết sóng đứng kinh điển để tìm phân bố ban đầu (mạng điện dung) và phân bố xác lập (mạng điện cảm), sau đó áp dụng công thức Duhamel để hiệu chỉnh dạng sóng xung thực tế hoặc sử dụng phương pháp dựng đường bao gần đúng Norris.

5. Giáo trình cung cấp những bảng số liệu tra cứu tiêu chuẩn nào?

Tài liệu tích hợp đầy đủ bảng phối hợp cách điện (Bảng 12.1), bảng điện áp chịu thử danh định tần số công nghiệp ngắn hạn (AC) và xung sét (LI) theo TCVN 6306-3:1997 / IEC 76-3:1980 cho các cấp điện áp lưới từ $3\text{ kV}$ đến $525\text{ kV}$.

Kết luận

Giáo trình Bảo Dưỡng và Vận Hành Máy Biến Áp: Hiểu Về Quá Điện Áp cung cấp một hệ thống lý thuyết định lượng hoàn chỉnh về hiện tượng quá điện áp khí quyển, quá điện áp nội bộ và quá trình phân bố sóng quá độ trong cuộn dây máy biến áp. Tài liệu kết nối chặt chẽ giữa các công thức toán - lý kinh điển (F. Peek, Hurrl, Norris, Christoffel) với thực tế vận hành và các tiêu chuẩn kỹ thuật quốc tế (IEC, TCVN, ASA, GOST). Lộ trình học tập xuất phát từ nhận diện dạng sóng xung, phân tích nguyên lý thiết bị bảo vệ, khảo sát phân bố điện trường và ứng suất điện môi, đến áp dụng bảng tra phối hợp cách điện phục vụ thiết kế và vận hành an toàn hệ thống điện.
