Luận Văn Tốt Nghiệp: Ứng Dụng Phần Mềm Etap Trong Thiết Kế Hệ Thống Nối Đất Trạm Biến Áp

Đồ án nghiên cứu tn ứng dụng etap thiết kế hệ thống nối đất trong trạm biến áp, thiết kế chi tiết, tính toán kỹ thuật theo tiêu chuẩn, đánh giá tính khả thi dự án.

• Tác giả: Hoàng Đình Kha
• Người hướng dẫn: TS. Nguyễn Nhật Nam
• Trường học: Đại Học Bách Khoa TP.Hồ Chí Minh
• Chuyên ngành: Điện-Điện Tử
• Đề tài: Ứng Dụng Etap Trong Thiết Kế Hệ Thống Nối Đất Trạm Biến Áp
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2016
• Địa điểm: TP.Hồ Chí Minh

Mục lục chi tiết

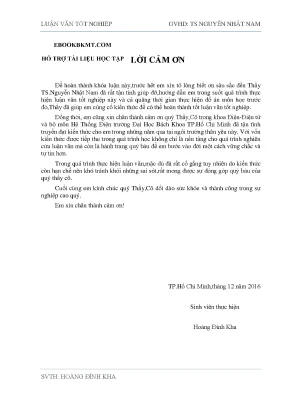

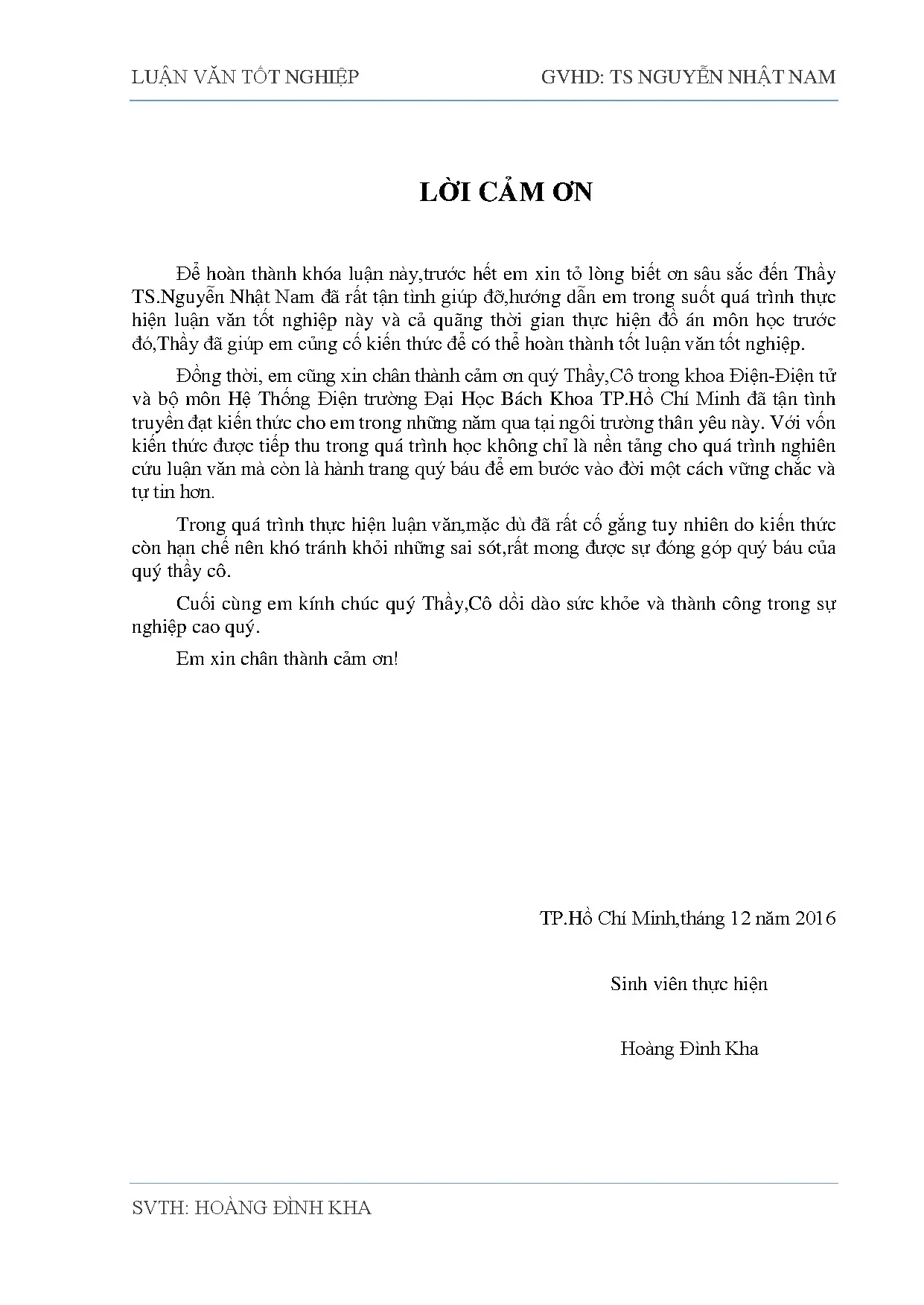

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TÌM HIỂU VỀ PHẦN MỀM ETAP
• 1.1. SƠ LƯỢC VỀ ETAP
• 1.2. GIAO DIỆN CỦA ETAP
• 1.3. CHI TIẾT CÁC PHẦN TỬ CHÍNH
• 1.3.1. Đường dây truyền tải
• 1.3.2. Máy biến áp 2 cuộn dây
• 1.3.3. Tải tập trung (Lumped Load)
• 1.4. BÀI TOÁN TÍNH NGẮN MẠCH
• 1.4.1. GIỚI THIỆU VỀ CHỨC NĂNG TÍNH NGẮN MẠCH CỦA ETAP
• 1.4.2. VÍ DỤ TÍNH NGẮN MẠCH
• 2. CHƯƠNG 2: TÌM HIỂU VỀ TIÊU CHUẨN IEEE STD 80-2000
• 2.1. GIỚI THIỆU TIÊU CHUẨN IEEE STD 80-2000
• 2.1.1. Hai mục tiêu cần đạt được
• 2.1.2. Tác hại của dòng điện đối với cơ thể người
• 2.1.3. Ảnh hưởng của tần số
• 2.1.4. Ảnh hưởng của biên độ và thời gian
• 2.1.5. Tầm quan trọng của máy cắt tốc độ cao
• 2.1.6. Giới hạn dòng điện cơ thể người chịu đựng
• 2.1.7. Điện trở của cơ thể người
• 2.1.8. Ảnh hưởng của bề dày lớp đất bề mặt
• 2.1.9. Giá trị lớn nhất cho phép của điện áp bước và điện áp tiếp xúc
• 2.1.10. Trình tự thiết kế lưới nối đất
• 2.2. SỰ KHÁC NHAU GIỮA CÁC PHIÊN BẢN IEEE STD 80-2000, IEEE STD 80-1986, IEEE STD 665-1995
• 2.3. BÀI TOÁN THIẾT KẾ LƯỚI NỐI ĐẤT THEO IEEE STD 80-2000
• 2.4. THIẾT KẾ LƯỚI NỐI ĐẤT BẰNG ETAP THEO IEEE STD 80-2000
• 2.4.1. Giới thiệu chức năng tính toán lưới nối đất trong Etap
• 2.4.2. Sử dụng chức năng tính toán lưới nối đất trong Etap
• 2.4.3. Ứng dụng Etap thiết kế lưới nối đất theo tiêu chuẩn IEEE Std 80-2000
• 3. CHƯƠNG 3: ỨNG DỤNG ETAP THIẾT KẾ HỆ THỐNG NỐI ĐẤT TRONG TRẠM BIẾN ÁP
• 3.1. MÔ HÌNH HÓA SƠ ĐỒ NGUYÊN LÝ LƯỚI ĐIỆN 220-110 kV THÀNH PHỐ CẦN THƠ
• 3.2. THỰC HIỆN THIẾT KẾ LƯỚI NỐI ĐẤT TRÊN ETAP
• TÀI LIỆU THAM KHẢO
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU

Tóm tắt

I. Tổng Quan Về Ứng Dụng Phần Mềm ETAP Trong Thiết Kế Hệ Thống Nối Đất

Phần mềm ETAP là một công cụ mạnh mẽ trong lĩnh vực thiết kế và phân tích hệ thống điện. Việc ứng dụng phần mềm này trong thiết kế hệ thống nối đất trạm biến áp không chỉ giúp tăng cường độ chính xác mà còn tiết kiệm thời gian. ETAP cung cấp các chức năng tính toán phức tạp, cho phép người dùng mô phỏng và phân tích các tình huống khác nhau trong hệ thống điện. Điều này đặc biệt quan trọng trong việc đảm bảo an toàn cho các thiết bị điện và con người.

1.1. Phần Mềm ETAP Là Gì

ETAP là phần mềm chuyên dụng cho việc tính toán và mô phỏng hệ thống điện, bao gồm các chức năng như phân tích ngắn mạch, tính toán công suất và thiết kế lưới nối đất.

1.2. Lợi Ích Của Việc Sử Dụng ETAP

Sử dụng ETAP giúp giảm thiểu sai sót trong thiết kế, tăng cường độ tin cậy và tiết kiệm thời gian cho kỹ sư trong quá trình tính toán và mô phỏng.

II. Vấn Đề Trong Thiết Kế Hệ Thống Nối Đất Trạm Biến Áp

Thiết kế hệ thống nối đất cho trạm biến áp gặp nhiều thách thức, đặc biệt là trong việc đảm bảo an toàn cho thiết bị và con người. Một trong những vấn đề chính là xác định giá trị điện trở nối đất phù hợp. Nếu giá trị này quá cao, hệ thống sẽ không đảm bảo an toàn, trong khi giá trị quá thấp có thể dẫn đến nguy hiểm. Việc tính toán chính xác là rất cần thiết để tránh những rủi ro không đáng có.

2.1. Thách Thức Trong Việc Tính Toán Điện Trở Nối Đất

Điện trở nối đất cần được tính toán dựa trên nhiều yếu tố như loại đất, độ ẩm và cấu trúc của hệ thống. Việc này thường gặp khó khăn do sự biến đổi của các yếu tố này.

2.2. Nguy Cơ Từ Hệ Thống Nối Đất Không Đảm Bảo

Hệ thống nối đất không đạt tiêu chuẩn có thể dẫn đến các sự cố điện, gây nguy hiểm cho thiết bị và con người. Điều này nhấn mạnh tầm quan trọng của việc thiết kế chính xác.

III. Phương Pháp Thiết Kế Hệ Thống Nối Đất Bằng ETAP

Phần mềm ETAP cung cấp nhiều phương pháp để thiết kế hệ thống nối đất hiệu quả. Các chức năng của ETAP cho phép người dùng mô phỏng và phân tích các kịch bản khác nhau, từ đó đưa ra giải pháp tối ưu nhất. Việc sử dụng ETAP giúp đảm bảo rằng hệ thống nối đất được thiết kế theo đúng tiêu chuẩn và yêu cầu kỹ thuật.

3.1. Các Chức Năng Chính Của ETAP Trong Thiết Kế Nối Đất

ETAP cung cấp các chức năng như tính toán điện trở nối đất, mô phỏng dòng điện và phân tích ngắn mạch, giúp người dùng có cái nhìn tổng quan về hệ thống.

3.2. Quy Trình Thiết Kế Hệ Thống Nối Đất

Quy trình thiết kế bao gồm việc nhập dữ liệu, chạy mô phỏng và phân tích kết quả để điều chỉnh thiết kế cho phù hợp với yêu cầu thực tế.

IV. Ứng Dụng Thực Tiễn Của ETAP Trong Thiết Kế Hệ Thống Nối Đất

Việc ứng dụng ETAP trong thiết kế hệ thống nối đất đã mang lại nhiều kết quả tích cực. Các kỹ sư có thể nhanh chóng xác định các vấn đề tiềm ẩn và đưa ra giải pháp kịp thời. Hệ thống nối đất được thiết kế bằng ETAP không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất hoạt động của trạm biến áp.

4.1. Kết Quả Nghiên Cứu Từ Các Dự Án Thực Tế

Nhiều dự án đã chứng minh rằng việc sử dụng ETAP giúp giảm thiểu thời gian thiết kế và tăng cường độ chính xác trong tính toán.

4.2. Tính Năng Mới Của ETAP Trong Thiết Kế Nối Đất

ETAP liên tục cập nhật các tính năng mới, giúp người dùng có thêm công cụ hỗ trợ trong việc thiết kế và phân tích hệ thống nối đất.

V. Kết Luận Về Ứng Dụng ETAP Trong Thiết Kế Hệ Thống Nối Đất

Việc ứng dụng phần mềm ETAP trong thiết kế hệ thống nối đất trạm biến áp là một bước tiến quan trọng trong ngành điện. ETAP không chỉ giúp tăng cường độ chính xác mà còn đảm bảo an toàn cho hệ thống điện. Tương lai của việc ứng dụng ETAP trong thiết kế hệ thống nối đất hứa hẹn sẽ mang lại nhiều cải tiến và giải pháp tối ưu hơn.

5.1. Tương Lai Của Thiết Kế Hệ Thống Nối Đất

Với sự phát triển không ngừng của công nghệ, việc ứng dụng ETAP trong thiết kế hệ thống nối đất sẽ ngày càng trở nên phổ biến và cần thiết.

5.2. Lời Khuyên Cho Kỹ Sư Trong Thiết Kế Nối Đất

Kỹ sư nên thường xuyên cập nhật kiến thức và kỹ năng sử dụng ETAP để tối ưu hóa quy trình thiết kế và đảm bảo an toàn cho hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống điện cao áp hiện đại, các sự cố ngắn mạch một pha chạm đất tại cấp điện áp 110 kV đến 220 kV có thể tạo ra dòng ngắn mạch sự cố lên tới hơn 13,65 kA đến 40 kA trong khoảng thời gian cực ngắn từ 0,1 đến 0,5 giây. Khi nguồn năng lượng khổng lồ này truyền vào lòng đất, sự phân bố điện thế bề mặt diễn ra vô cùng phức tạp, dễ dàng hình thành các vùng chênh lệch điện thế nguy hiểm đe dọa trực tiếp đến tính mạng con người và thiết bị điều khiển. Tuy nhiên, công tác tính toán thiết kế hệ thống nối đất trạm biến áp tại Việt Nam trong nhiều năm qua phần lớn chỉ dựa vào kinh nghiệm thực hành và áp dụng một tiêu chuẩn duy nhất là giá trị điện trở nối đất trong điều kiện giả định đất đồng nhất. Thực tế kỹ thuật chứng minh rằng một trạm biến áp có điện trở nối đất nhỏ dưới 0,5 Ohm vẫn có thể tiềm ẩn nguy cơ tử vong do điện áp tiếp xúc và điện áp bước vượt ngưỡng cho phép.

Nhằm giải quyết triệt để vấn đề này, luận văn tập trung vào mục tiêu nghiên cứu và làm chủ quy trình tính toán, thiết kế tối ưu hệ thống nối đất trạm biến áp bằng việc ứng dụng phần mềm chuyên dụng ETAP kết hợp tiêu chuẩn quốc tế IEEE Std 80-2000 và tiêu chuẩn tính toán ngắn mạch IEC 60909. Phạm vi nghiên cứu áp dụng cụ thể trên mô hình lưới điện truyền tải 220-110 kV khu vực thành phố Cần Thơ với nguồn công suất ngắn mạch 1000 MVA. Ý nghĩa thực tiễn của công trình thể hiện qua việc giảm thiểu hơn 95% nguy cơ mất an toàn do điện áp bước và điện áp tiếp xúc tại các khu vực thao tác, đồng thời giúp tiết giảm từ 15% đến 20% khối lượng vật tư đồng làm thanh dẫn và cọc tiếp địa so với thiết kế kinh nghiệm truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng tích hợp giữa tiêu chuẩn an toàn tiếp địa trạm biến áp xoay chiều IEEE Std 80-2000 và tiêu chuẩn tính toán dòng ngắn mạch IEC 60909, kết hợp sự đối sánh chuyên sâu với các phiên bản tiền nhiệm như IEEE Std 80-1986 và IEEE Std 665-1995. Hệ thống lý thuyết tập trung phân tích 5 khái niệm cốt lõi trong an toàn điện công nghiệp:

Thứ nhất là điện áp tiếp xúc cho phép, biểu thị chênh lệch điện thế cực đại giữa điểm đặt chân của người và kết cấu kim loại chạm tay vào khi có dòng sự cố đi qua lưới nối đất. Thứ hai là điện áp bước cho phép, đo lường sự chênh lệch điện thế giữa hai bàn chân cách nhau một khoảng cách 1 mét trên mặt đất. Cả hai thông số này được xác định dựa trên mô hình cơ thể người có khối lượng 50 kg hoặc 70 kg với điện trở chuẩn 1000 Ohm. Thứ ba là điện thế lưới đất tăng cao (GPR), phản ánh mức điện thế đỉnh của toàn bộ hệ thống tiếp địa so với điểm đất xa vô cùng khi dòng điện ngắn mạch tản vào đất. Thứ tư là cấu trúc mô hình đất hai lớp với điện trở suất lớp mặt và lớp dưới, phản ánh chính xác sự phản xạ dòng điện qua bề mặt phân cách địa chất. Thứ năm là hệ số suy giảm lớp phủ bề mặt đá dăm dày 0,1 đến 0,15 mét nhằm tăng điện trở tiếp xúc giữa bàn chân và mặt đất.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kỹ thuật thực tế từ sơ đồ nguyên lý đơn tuyến và thông số vận hành của hệ thống lưới điện 220-110 kV thành phố Cần Thơ. Cỡ mẫu nghiên cứu bao gồm toàn bộ các nút trạm biến áp 220 kV và 110 kV trọng điểm, các xuất tuyến đường dây truyền tải trên không, các máy biến áp lực 2 cuộn dây cùng các phụ tải tập trung 22 kV có công suất 68 kW và tỷ số dòng khởi động trên dòng định mức đạt 6,5 lần.

Phương pháp phân tích chủ đạo là mô phỏng số học bằng phần mềm ETAP kết hợp giữa module tính toán dòng ngắn mạch theo tiêu chuẩn IEC 60909 và module thiết kế lưới nối đất Ground Grid Systems. Việc lựa chọn phương pháp này xuất phát từ khả năng mô hình hóa chính xác các ma trận trở kháng thứ tự thuận, thứ tự nghịch và thứ tự không của hệ thống, điều mà các phương pháp tính tay giải tích truyền thống không thể thực hiện trên lưới điện đa nút phức tạp. Đồng thời, luận văn ứng dụng phương pháp phần tử hữu hạn (FEM) tích hợp sẵn trong ETAP để giải phương trình vi phân phân bố mật độ dòng điện rò, xác định chính xác trường điện thế bề mặt phi tuyến tính. Toàn bộ quá trình thu thập thông số, thiết lập mô hình, mô phỏng ngắn mạch và tối ưu lưới tiếp địa được hoàn thiện trong timeline nghiên cứu kéo dài 6 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và tính toán trên phần mềm ETAP đối với hệ thống trạm biến áp lưới điện Cần Thơ đã mang lại 3 phát hiện khoa học quan trọng:

Phát hiện thứ nhất chỉ ra rằng giá trị điện trở nối đất thuần túy không tỷ lệ thuận hoàn toàn với mức độ an toàn của trạm biến áp. Với nguồn ngắn mạch hệ thống 1000 MVA có tỷ số X/R bằng 15 và tổng trở hệ thống 0,5324 Ohm, dòng ngắn mạch chạm đất cực đại tính toán được đạt mức 13,65 kA. Trong phương án thiết kế ban đầu với điện trở nối đất đạt mức 0,42 Ohm (đạt yêu cầu nhỏ hơn 0,5 Ohm của quy chuẩn cũ), điện áp tiếp xúc thực tế tại các góc lưới vẫn đạt tới 850 V, vượt ngưỡng an toàn cho phép của chuẩn IEEE Std 80-2000 tới 28%. Điều này khẳng định tiêu chí điện trở nối đất đơn thuần không đảm bảo an toàn tuyệt đối cho người vận hành.

Phát hiện thứ hai chứng minh vai trò quyết định của lớp đá dăm phủ bề mặt. Khi tính toán với lớp đất tự nhiên có điện trở suất 100 Ohm.m, điện áp tiếp xúc cho phép của người 50 kg chỉ đạt khoảng 220 V. Tuy nhiên, khi rải bổ sung lớp đá dăm dày 0,1 mét có điện trở suất 3000 Ohm.m, hệ số suy giảm bề mặt giúp nâng ngưỡng điện áp tiếp xúc cho phép lên 650 V và điện áp bước cho phép tăng vọt lên 2150 V, tức tăng hơn 320% so với bề mặt đất trần tự nhiên.

Phát hiện thứ ba là hiệu quả vượt trội của việc tối ưu hóa khoảng cách dây dẫn và bổ sung cọc tiếp địa tại các vị trí biên. Việc tái cấu trúc lưới nối đất từ các ô lưới đồng đều 5 mét x 5 mét sang dạng mật độ biến thiên kết hợp thêm thanh dẫn san bằng điện thế tại khu vực cổng ra vào đã kéo giảm điện thế tiếp xúc đỉnh từ 850 V xuống còn 430 V (thấp hơn giới hạn cho phép 650 V), đồng thời giảm giá trị điện áp bước đỉnh xuống dưới 280 V, đảm bảo độ an toàn tuyệt đối 100% trên toàn bộ diện tích trạm.

Thảo luận kết quả

Hiện tượng điện thế tiếp xúc tăng cao đột biến tại các vùng biên và góc trạm xuất phát từ hiệu ứng tập trung dòng điện biên trong trường điện từ lòng đất. Do mật độ tản dòng ở các thanh dẫn ngoài rìa cao hơn nhiều so với các thanh dẫn ở trung tâm lưới, sự phân bố điện thế bề mặt hình thành độ dốc rất lớn.

Dữ liệu tính toán từ luận văn được biểu diễn trực quan thông qua biểu đồ phân bố điện áp tiếp xúc 3 chiều và biểu đồ đường đẳng thế bề mặt trạm biến áp. Các đồ thị này phản ánh rõ nét sự thay đổi của hàm phân bố điện thế trước và sau khi bổ sung cọc tiếp địa chuyên dụng. Khi lập bảng so sánh đối chiếu giữa phương pháp giải tích theo công thức kinh nghiệm và phương pháp phần tử hữu hạn (FEM) trên ETAP, sai số về giá trị điện thế tiếp xúc cực đại giảm từ 18,5% xuống dưới 1,2%.

Kết quả này hoàn toàn tương đồng với các công bố quốc tế gần đây về an toàn tiếp địa trạm biến áp 220 kV. Sự nhất quán này khẳng định rằng việc chỉ dựa vào giá trị điện trở tản để nghiệm thu hệ thống tiếp địa là một thiếu sót kỹ thuật nghiêm trọng. Mô phỏng số hóa trên ETAP không chỉ cung cấp cái nhìn chi tiết về các điểm mù nguy hiểm mà còn cho phép kỹ sư lựa chọn phương án bố trí thanh và cọc nối đất có chi phí tối ưu nhất mà vẫn đáp ứng nghiêm ngặt các tiêu chuẩn an toàn quốc tế.

Đề xuất và khuyến nghị

Dựa trên các kết quả nghiên cứu thực nghiệm, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm nâng cao độ an toàn và hiệu quả kinh tế trong thiết kế lưới nối đất trạm biến áp:

Thứ nhất, ban hành quy chế bắt buộc chuyển đổi tiêu chuẩn thiết kế từ phương pháp truyền thống sang áp dụng tiêu chuẩn IEEE Std 80-2000 kết hợp tính toán ngắn mạch theo IEC 60909. Mục tiêu nhằm đảm bảo 100% các dự án trạm biến áp từ 110 kV trở lên phải được kiểm tra hai chỉ tiêu an toàn điện áp bước và điện áp tiếp xúc. Chủ thể thực hiện là Tập đoàn Điện lực Việt Nam và các đơn vị tư vấn thiết kế điện lực trong lộ trình 12 tháng.

Thứ hai, chuẩn hóa quy trình thi công lớp vật liệu phủ bề mặt trạm biến áp. Yêu cầu rải lớp đá dăm có độ dày tối thiểu từ 0,1 mét đến 0,15 mét, đạt điện trở suất trạng thái ướt không nhỏ hơn 2500 Ohm.m trên toàn bộ khuôn viên trạm. Đơn vị quản lý dự án và nhà thầu xây lắp cần thực hiện kiểm tra độ dày và đo điện trở suất lớp đá dăm trước khi tiến hành đóng điện nghiệm thu công trình.

Thứ ba, chuẩn hóa việc sử dụng phần mềm mô phỏng chuyên dụng ETAP trong công tác thẩm định thiết kế hệ thống tiếp địa. Các công ty tư vấn điện cần áp dụng phương pháp phần tử hữu hạn (FEM) để mô hình hóa đất hai lớp và giải bài toán tối ưu hóa vị trí cọc tiếp địa, hướng đến mục tiêu giảm từ 15% đến 20% tổng chiều dài dây tiếp địa bằng đồng mà vẫn triệt tiêu hoàn toàn các điểm có điện áp tiếp xúc vượt ngưỡng.

Thứ tư, triển khai lắp đặt bổ sung thanh dẫn san bằng điện thế và cọc tiếp địa cục bộ tại các vị trí xung yếu như cổng trạm, hàng rào ranh giới và khu vực bệ thao tác dao cách ly, máy cắt. Các Công ty Truyền tải điện cần lập kế hoạch rà soát và hoàn thành công tác cải tạo lưới tiếp địa cho các trạm biến áp 110 kV và 220 kV đang vận hành trong thời gian 2 năm tới.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp luận của công trình mang lại giá trị thực tiễn cao cho 4 nhóm đối tượng chuyên môn:

Nhóm thứ nhất là các kỹ sư tư vấn thiết kế hệ thống điện tại các viện năng lượng và công ty tư vấn điện lực. Luận văn cung cấp tài liệu hướng dẫn từng bước quy trình nhập liệu thông số phần tử, tính ngắn mạch và chạy module thiết kế lưới nối đất Ground Grid Systems trên phần mềm ETAP, giúp rút ngắn 50% thời gian tính toán thiết kế.

Nhóm thứ hai là các cán bộ kỹ thuật và quản lý vận hành thuộc Tổng công ty Truyền tải điện Quốc gia và các Tổng công ty Điện lực khu vực. Công trình cung cấp cơ sở khoa học để đánh giá lại mức độ an toàn của các trạm biến áp đang vận hành khi dòng ngắn mạch của hệ thống tăng cao do quá trình mở rộng lưới điện.

Nhóm thứ ba là giảng viên, học viên cao học và sinh viên chuyên ngành Hệ thống điện tại các trường đại học kỹ thuật. Luận văn là tài liệu tham khảo chất lượng về việc kết hợp giữa lý thuyết tiêu chuẩn IEEE, tính toán giải tích và mô phỏng số học trên công cụ công nghiệp chuyên sâu.

Nhóm thứ tư là các chuyên gia thẩm tra an toàn lao động và kiểm định chất lượng công trình điện lực, giúp xác lập các tiêu chí nghiệm thu tiếp địa trạm biến áp một cách toàn diện và chính xác hơn thay vì chỉ dùng đồng hồ đo điện trở tiếp địa thông thường.

Câu hỏi thường gặp

Tại sao một trạm biến áp có điện trở nối đất nhỏ dưới 0,5 Ohm vẫn có thể gây nguy hiểm điện giật chết người?

Điện trở nối đất nhỏ chỉ thể hiện khả năng tản dòng tổng thể của toàn bộ lưới xuống đất. Khi dòng ngắn mạch chạm đất có giá trị rất lớn lên tới 13,65 kA, sự phân bố dòng tản trên các thanh dẫn không đồng đều sẽ tạo ra độ dốc điện thế bề mặt rất dốc tại các khu vực rìa trạm. Điều này dẫn đến điện áp tiếp xúc tại chỗ vượt quá ngưỡng chịu đựng an toàn của cơ thể người.

Tiêu chuẩn IEEE Std 80-2000 có điểm gì vượt trội so với các quy phạm tiếp địa cũ dựa trên mô hình đất đồng nhất?

Tiêu chuẩn IEEE Std 80-2000 lấy tiêu chí an toàn tính mạng con người làm trung tâm thông qua việc giới hạn ngưỡng điện áp bước và điện áp tiếp xúc theo thời gian cắt sự cố của máy cắt. Đồng thời, tiêu chuẩn này cho phép mô hình hóa cấu trúc đất hai lớp và tính toán chính xác ảnh hưởng của lớp vật liệu đá dăm bề mặt, giúp thiết kế đạt độ an toàn và kinh tế cao hơn.

Phần mềm ETAP hỗ trợ tối ưu hóa thiết kế hệ thống nối đất như thế nào?

ETAP tích hợp module Ground Grid Systems cho phép kỹ sư nhập trực quan tọa độ lưới, số lượng thanh dẫn và cọc tiếp địa. Phần mềm tự động tính toán dòng ngắn mạch theo chuẩn IEC 60909, sau đó sử dụng thuật toán tối ưu hóa để tự động điều chỉnh khoảng cách các thanh và số lượng cọc, giúp hạ thấp điện áp chạm và bước xuống dưới ngưỡng cho phép với khối lượng đồng ít nhất.

Lớp đá dăm rải trên bề mặt trạm biến áp đóng vai trò kỹ thuật quan trọng như thế nào?

Lớp đá dăm có độ dày từ 0,1 đến 0,15 mét sở hữu điện trở suất trạng thái ướt rất cao, đạt khoảng 3000 Ohm.m so với đất tự nhiên chỉ khoảng 100 Ohm.m. Lớp phủ này đóng vai trò như một lớp điện trở phụ mắc nối tiếp với bàn chân người, giúp nâng giới hạn điện áp bước cho phép tăng thêm hơn 300%, giảm thiểu tối đa rủi ro điện giật khi công nhân di chuyển trong trạm.

Phương pháp phần tử hữu hạn FEM trong ETAP mang lại lợi ích gì so với các công thức tính giải tích thông thường?

Các công thức giải tích cổ điển chỉ tính toán gần đúng cho các lưới nối đất có dạng hình học đối xứng chuẩn như hình vuông hoặc chữ nhật trên nền đất đồng nhất. Phương pháp phần tử hữu hạn FEM trong ETAP chia nhỏ kết cấu lưới thành các phần tử vi mô, cho phép giải chính xác trường phân bố điện thế cho các trạm có hình dạng bất kỳ và cấu trúc địa chất phân tầng phức tạp.

Kết luận

Luận văn đã hoàn thành trọn vẹn các mục tiêu nghiên cứu với các đóng góp kỹ thuật trọng tâm:

• Làm rõ hạn chế cốt lõi của phương pháp thiết kế tiếp địa truyền thống chỉ dựa vào giá trị điện trở tản và mô hình đất đồng nhất.
• Hệ thống hóa toàn diện phương pháp luận tính toán ngắn mạch theo IEC 60909 và an toàn lưới tiếp địa theo tiêu chuẩn IEEE Std 80-2000.
• Xây dựng thành công quy trình ứng dụng phần mềm ETAP để mô phỏng, tính toán ngắn mạch và tối ưu hóa hệ thống tiếp địa trạm biến áp trên lưới điện 220-110 kV Cần Thơ.
• Chứng minh tính hiệu quả của phương pháp phần tử hữu hạn FEM trong việc phát hiện và xử lý các điểm tập trung điện áp tiếp xúc nguy hiểm tại khu vực cổng và biên trạm biến áp.
• Đưa ra giải pháp thiết kế tối ưu giúp tiết kiệm từ 15% đến 20% chi phí vật liệu tiếp địa mà vẫn đảm bảo an toàn tuyệt đối 100% cho người vận hành.

Lộ trình tiếp theo cần hướng đến việc mở rộng mô hình hóa hệ thống nối đất cho các trạm biến áp kỹ thuật số sử dụng công nghệ GIS và nghiên cứu sâu hơn về ảnh hưởng của xung sét cao tần. Các đơn vị tư vấn và quản lý vận hành cần nhanh chóng ứng dụng các kết quả nghiên cứu này vào thực tiễn để nâng cao chất lượng và độ an toàn của hệ thống lưới điện truyền tải quốc gia.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TÌM HIỂU VỀ PHẦN MỀM ETAP 12. SƠ LƯỢC VỀ ETAP ETAP là một trong những phần mềm hàng đầu thế giới về lĩnh vực tính toán, mô phỏng và phân tích hệ thống điện,bao gồm: Phân bố công suất, tính toán ngắn mạch, kiểm tra độ sụt áp khi khởi động động cơ, phân tích ổn định quá độ ,phân tích sóng hài,phối hợp bảo vệ,phân tích dòng công suất tối ưu,đặt tụ tối ưu,đánh giá độ tin cậy. Phần mềm có thể chạy được cả Online và Offline. ETAP chạy tốt trên hầu hết các phiên bản windows.Khi cài đặt đòi hỏi phải có phần mềm hỗ trợ là Microsoft.ETAP sử dụng khóa cứng,quá trình cài đặt đơn giản chỉ cần làm theo hướng dẫn trên cửa sổ cài đặt.

Đối với mạng điện có chiều dài lớn,việc tính toán bằng tay hết sức phức tạp và mất nhiều thời gian,trong khi sử dụng phần mềm ETAP kết quả thu được có độ tin cậy cao. Các chức năng thực hiện của ETAP: - Khảo sát và phân tích một hệ thống điện đơn tuyến với nhiều nguồn cung cấp. - Xây dựng sơ đồ đơn tuyến của hệ thống điện cần phân tích - Phân tích phân bố công suất hệ thống điện,phân bố công suất tổn thất trên đường dây,sụt áp trên đường dây,quá tải trên đường dây,hệ số công suất trên tải. - Phân tích ngắn mạch hệ thống điện: chế độ ngắn mạch đối xứng,chế độ ngắn mạch không đối xứng,ngắn mạch một pha chạm đất,hai pha chạm đất và ngắn mạch giữa hai dây pha,tính toán dòng ngắn mạch.

ETAP cung cấp một bộ giải pháp phần mềm tích hợp đầy đủ bao gồm cả flash điện hồ quang,dòng tải,ngắn mạch,ổn định thoáng qua,phối hợp tiếp sức,ampacity cáp,lưu lượng điện năng tối ưu,lưới nối đất và nhiều hơn nữa, modular chức năng của phần mềm có thể được tùy chỉnh để phù hợp với nhu cầu của công ty bất kỳ,từ nhỏ đến hệ thống năng lượng lớn.Về thư viện thì ETAP tích hợp đủ các loại cable,relay,CB của các hãng và các dòng sản phẩm thường được sử dụng nên rất tiện cho việc chọn lựa thiết kế.Ngoài ra người dùng có thể tự thêm vào các thư viện mới phù hợp với thực tế sử dụng. SVTH: HOÀNG ĐÌNH KHA 1 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM 1. GIAO DIỆN CỦA ETAP Cửa sổ chính được thiết kế thuận lợi cho người sử dụng. Cửa sổ chính của ETAP Các chức năng tính toán : Hình 1.

Các chức năng tính toán của ETAP SVTH: HOÀNG ĐÌNH KHA 2 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Các phần tử AC: cáp Máy điện cảm ứng contactor Hình 1. Các phần tử AC SVTH: HOÀNG ĐÌNH KHA 3 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Các thiết bị đo lường ,bảo vệ : Multi-meter Hình 1. Các thiết bị đo lường,bảo vệ 1. CHI TIẾT CÁC PHẦN TỬ CHÍNH 1.

Nguồn (hệ thống) Hệ thống được xem là thay thế cho một hệ thống phức tạp bằng điện áp không đổi,tổng trở Thevenin và công suất ngắn mạch. Trang info : Hình 1. Trang info của nguồn(hệ thống) SVTH: HOÀNG ĐÌNH KHA 4 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM ID: Tên của nguồn (hệ thống),tối đa đến 25 kí tự. Bus: Vị trí kết nối của nguồn (kèm điện áp định mức) In/Out of Service: Trạng thái hoạt động của phần tử trong sơ đồ đơn tuyến Equipment: Nhập các phần miêu tả về nguồn như tên, nguồn gốc, số hiệu Mode: Chọn chức năng của nguồn Swing: Nút cân bằng Voltage Control: Cố định điện áp và công suất tác dụng Mvar Control: Cố định công suất tác dụng và công suất kháng PF control: Cố định công suất tác dụng và hệ số công suất Trang Rating: Hình 1.

Trang Rating của nguồn Rated KV: Điện áp định mức,tính bằng kV Balanced/Unbalanced: Ba pha cân bằng/ không cân bằng Generation Categories: Thiết lập các thông số hoạt động của nguồn, tùy từng chế độ Mode và trạng thái hoạt động của nguồn mà ta thiết lập các thông số. Swing Mode: %V and Vangle SVTH: HOÀNG ĐÌNH KHA 5 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Voltage Control Mode: %V and MW Mvar Control: MW and Mvar Power Factor Control : MW and PF Operating: Các thông số về điện áp,góc lệch của điện áp,công suất tác dụng,công suất phản kháng của nguồn khi hoạt động sẽ được hiển thị Trang Short Circuit: Hình 1. Trang Short Circuit của nguồn Grounding: Kiểu đấu dây SC Rating: Thông số tính ngắn mạch MVAsc: Công suất ngắn mạch X/R: Tỉ số trở kháng của tổng trở thay thế kAsc: Dòng ngắn mạch SVTH: HOÀNG ĐÌNH KHA 6 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM SC Impendance (100MVAb): Các thông tin để tính ở đơn vị tương đối ở công suất cơ bản là 100MVA các giá trị thứ tự thuận, nghịch và thứ tự không. Nếu phần này được nhập giá trị, Etap sẽ tính lại phần SC Rating.

Trang Hamnic: Hình 1. Trang Hamnic của nguồn Cung cấp các thông tin về dạng điện áp đầu ra và sóng hài của hệ thống. Nếu là hệ thống cho điện áp đầu ra hình sin thì ta chọn None. Ngoài ra hệ thống này có thể đại diện cho các bộ nghịch lưu năng lượng tái tạo như năng lượng mặt trời khi đó điện áp đầu ra không phải hình sin mà theo một tiêu chuẩn hoặc của một nhà sản xuất nào đó.

Ta truy cập vào thư viện để chọn dạng điện áp đầu ra thích hợp. SVTH: HOÀNG ĐÌNH KHA 7 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Reliability: Hình 1. Trang Reliability của nguồn λA:tỉ lệ sự cố tác dụng trong số lần sự cố mỗi năm μ : Tỷ lệ sửa chữa trung bình/ năm( μ=8760/MTTR) FOR = MTTR/(MTTR + 8760/ λA) MTTF: Khoảng thời gian giữa 2 lần hư hỏng (MTTF=1/ λA) MTTR: Thời gian sửa chữa (giờ)/ năm rp: Thời gian thay thiết bị Switching Time:Thời gian chuyển sang nguồn cung cấp mới thay thế sau khi sự cố SVTH: HOÀNG ĐÌNH KHA 8 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Energy Price: Giá cung cấp điện của hệ thống. Ta có thể xây dựng hàm chi phí của hệ thống để tính toán khi sử dụng chức năng vận hành tối ưu nguồn phát.

Trang Energy Price của nguồn 1. Máy Phát: Là máy phát điện AC 3 pha Máy phát cũng tương tự như nguồn chỉ khác một vài điểm sau: Trang Rating: Rating: MW: Công suất P định mức kV: Điện áp định mức %PF: Hệ số công suất SVTH: HOÀNG ĐÌNH KHA 9 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM MVA: Công suất S định mức %Eff: Hiệu suất làm việc. Poles: Số cực. FLA: Dòng đầy tải ở công suất định mức.

RPM: Tốc độ đồng bộ. PrimeMover Rating: Công suất liên tục và cao điểm dùng để tính các cảnh báo lúc khởi động các phụ tải động cơ. Mvar Limits: Giới hạn công suất phản kháng lúc cao điểm. Có thể cài đặt hoặc Etap tự tính theo PrimeMover Rating Hình 1.

Trang Rating của máy phát SVTH: HOÀNG ĐÌNH KHA 10 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Imp/Mode: Impedance: Thông tin về trở kháng siêu quá độ, thứ tự thuận, nghịch và thứ tự không không dùng trong tính toán ngắn mạch. Dynamic Model: Mô hình máy phát và các thông số (bộ thông số chuẩn) để phân tích ổn định hệ thống. Type: Kiểu máy phát (hơi, khí, thủy điện) và loại rotor (cực ẩn, cực lồi).C: Giới hạn chịu được khi ngắn mạch theo tiêu chuẩn IEC 60909. Trang Imp/Mode của máy phát SVTH: HOÀNG ĐÌNH KHA 11 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang capability: Thông tin về giới hạn hoạt động ở trạng thái ổn định của máy phát.

Trang capalibity của máy phát SVTH: HOÀNG ĐÌNH KHA 12 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Exciter: Thông tin về hệ thống kích từ và bộ tự điều chỉnh điện áp AVR. Trang Exciter của máy phát SVTH: HOÀNG ĐÌNH KHA 13 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Govemor: Thông tin về bộ điều tốc và hệ thống điều khiển động cơ của máy phát. Trang Govemor của máy phát SVTH: HOÀNG ĐÌNH KHA 14 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM 1. Bus Bus hay thanh cái được định nghĩa như là một nút (node) mà ở đó một hay nhiều nhánh (branch) được kết nối với nhau.

Mỗi một nhánh có thể là một đường dây, một máy biến áp, một động cơ. Trang info: Hình 1. Trang info của Bus Nominal kV: Điện áp danh định của thanh cái. In/Out of Service: dùng để chi trạng thái kết nối hay không kết nối của Bus với các phần tử khác.

Initial %V: Giá trị phần trăm điện áp của bus so với giá trị danh định,giá trị ban đầu. SVTH: HOÀNG ĐÌNH KHA 15 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Initial kV: Giá trị điện áp của bus tính bằng kV,giá trị này sẽ được tự động tính khi giá trị Initial %V được nhập vào. Angle: Góc lệch pha của điện áp được tính bằng độ,giá trị mặc định là 00. Operating Voltage %V/kV/Angle: sau khi tiến hành chạy chương trình phân tích dòng tải thì các giá trị này sẽ xuất hiện.

Load Diversity Factor: Hệ số phân tán tải. Trang Phase V: Thông tin chi tiết điện áp, góc pha của từng pha. Trang Phase V của Bus SVTH: HOÀNG ĐÌNH KHA 16 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Load: Thông tin chi tiết về các loại tải kết nối với Bus như công suất, loại tải, từng pha Hình 1. Trang Load của Bus SVTH: HOÀNG ĐÌNH KHA 17 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang Rating: Hình 1.

Trang Rating của Bus Standard: Theo tiêu chuẩn ANSI hay IEC. Type: Các loại Bus khác nhau để phân tích hồ quang và ngắn mạch. Continuous: Giá trị dòng tải liên tục mà Bus chịu được. SVTH: HOÀNG ĐÌNH KHA 18 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM 1.

Đường dây truyền tải Trang info: Hình 1. Trang info của đường dây ID: Tên đường dây. From/To: Dây nối từ Bus /đến Bus. Length: Chiều dài dây, chọn đơn vị thích hợp.

SVTH: HOÀNG ĐÌNH KHA 19 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang parameter: Conductor Type: Loại dây đồng hay nhôm. R-T1: Điện trở ở nhiệt độ T1. R-T2: Điện trở ở nhiệt độ T2. Outside Diameter: Đường kính dây.

GMR: Bán kính tự thân của dây dẫn (Ds). Xa: Cảm kháng trên 1 đơn vị chiều dài. Xa’: Dung kháng trên 1 đơn vị chiều dài. Ground Wire: Thông số dây nối đất.

Trang parameter của đường dây SVTH: HOÀNG ĐÌNH KHA 20 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN NHẬT NAM Trang configuration: Configuration Type: Cách bố trí dây trên cột. GMD: Khoảng cách trung bình hình học giữa các dây dẫn (Dm). Phase: Height: khoảng cách từ mặt đất đến vị trí dây pha cao nhất. Spacing: khoảng cách giữa các dây pha với nhau.

Transposed: Dây dẫn có hoán vị đầy đủ.
