Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc duy trì ổn định kinh tế - xã hội, bảo vệ tài nguyên quốc gia và thiết lập hành lang pháp lý minh bạch cho các giao dịch bất động sản. Theo quy định của Luật Đất đai năm 2013 cùng các văn bản hướng dẫn chuyên ngành (Thông tư số 25/2014/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT của Bộ Tài nguyên và Môi trường), việc đo đạc lập bản đồ địa chính chính quy, đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và xây dựng cơ sở dữ liệu (CSDL) địa chính là nhiệm vụ trọng tâm bắt buộc phải hoàn thiện đồng bộ.

Tuy nhiên, tại các đô thị có tốc độ phát triển nhanh, công tác quản lý biến động đất đai đang đối mặt với nhiều áp lực lớn:

  • Tốc độ đô thị hóa nhanh gây áp lực dữ liệu: Điển hình tại Phường Quang Trung, TP. Thái Nguyên – trung tâm giáo dục, thương mại với mật độ dân số lên tới 11.127 người/km² (cao gấp 7,41 lần mức bình quân toàn thành phố), tỷ lệ đất phi nông nghiệp chiếm tới 74,35% (149,63 ha) – tốc độ chia tách, chuyển nhượng, hợp thửa và xây dựng công trình ngầm/nổi diễn ra liên tục.
  • Hồ sơ địa chính cũ bị phân mảnh và lạc hậu: Bộ bản đồ địa chính cũ đo vẽ từ năm 1996 và chỉnh lý cục bộ năm 2006 đã không còn phản ánh đúng ranh giới thực địa. Tỷ lệ diện tích đất chưa được đo đạc chỉnh lý biến động đồng bộ trên địa bàn lên tới 80,55% (tương đương 240.912,04 ha trên toàn diện tích quản lý mở rộng), gây ra nhiều điểm nghẽn trong cấp đổi GCNQSDĐ và làm phát sinh tranh chấp ranh giới.

Dự án "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 31 tỷ lệ 1:500 Phường Quang Trung – TP. Thái Nguyên – Tỉnh Thái Nguyên" được triển khai nhằm giải quyết triệt để các hạn chế trên.

+-----------------------------------------------------------------------------------+
|                              MỤC TIÊU DỰ ÁN CỤ THỂ                                |
+-----------------------------------------------------------------------------------+
| 1. Thiết lập mạng lưới khống chế tọa độ trắc địa cấp 1 và cấp 2 bằng GPS & máy   |
|    toàn đạc theo hệ quy chuẩn tọa độ quốc gia VN-2000.                            |
| 2. Thu thập dữ liệu không gian chi tiết ngoài thực địa bằng phương pháp tọa độ cực |
|    sử dụng máy toàn đạc điện tử Topcon GTS-236.                                   |
| 3. Xây dựng mô hình quan hệ hình học (Topology) và chuẩn hóa CSDL không gian trên |
|    nền tảng phần mềm MicroStation kết hợp FAMIS.                                  |
| 4. Biên tập hoàn chỉnh tờ bản đồ địa chính số 31 tỷ lệ 1:500 (khung 50 x 50 cm,   |
|    diện tích 6,25 ha) phục vụ cấp GCNQSDĐ và tích hợp CSDL địa chính cấp phường. |
+-----------------------------------------------------------------------------------+

Dự án áp dụng phương pháp đo vẽ toàn đạc điện tử kết hợp tự động hóa nội nghiệp. Đây là hướng tiếp cận tối ưu về độ chính xác và chi phí đối với khu vực đô thị đông đúc, nơi phương pháp ảnh viễn thám hay UAV thường bị hạn chế bởi bóng che công trình và tán cây.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 31, tỷ lệ 1:500 tại Phường Quang Trung, đảm bảo sai số trung phương vị trí điểm sau bình sai không vượt quá $\pm 5\text{ cm}$, đáp ứng đầy đủ tiêu chuẩn nghiệm thu của ngành Tài nguyên và Môi trường.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp thành lập bản đồ địa chính hiện hành được đánh giá và so sánh toàn diện:

Tiêu chí so sánh Phương pháp đo bàn đạc truyền thống Phương pháp ảnh hàng không / UAV Phương pháp toàn đạc điện tử + Phần mềm chuyên dụng (Dự án chọn)
Độ chính xác mặt bằng ($M_p$) $\pm 10\text{ cm} \div 20\text{ cm}$ (Phụ thuộc lớn vào thước đo và thao tác) $\pm 7\text{ cm} \div 15\text{ cm}$ (Bị che khuất bởi nhà cao tầng, mái tôn) $\le \pm 5\text{ cm}$ (Đo trực tiếp tới từng góc tường, mép thửa)
Tốc độ xử lý dữ liệu Rất chậm, vẽ tay trực tiếp, khó lưu trữ số Nhanh ở diện tích rộng, chậm khâu bay quét và nắn ảnh Rất nhanh, xuất trút trực tiếp từ máy sang máy tính
Khả năng tự động hóa Topology Không có (Dữ liệu giấy) Trung bình (Cần số hóa thủ công từ ảnh nắn) Tự động hoàn toàn qua script và module MRFClean / FAMIS
Chi phí đầu tư thiết bị Thấp Rất cao (Thiết bị bay, trạm Base RTK, license phần mềm xử lý ảnh) Tối ưu, thiết bị và phần mềm đồng bộ sẵn có
Mức độ phù hợp đô thị cấp phường Không phù hợp (Không đáp ứng tiêu chuẩn số) Hạn chế do sai số góc khuất đô thị Rất cao (Tối ưu nhất cho tỷ lệ 1:500)

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have: Tuân thủ hệ tọa độ Quốc gia VN-2000 (Elipxoid WGS-84, múi chiếu $3^\circ$, kinh tuyến trục Thái Nguyên $106^\circ 30'$); xây dựng cấu trúc Topology 100% khép kín, không có lỗi dơ đầu đường cong (overshoot/undershoot); phân lớp dữ liệu theo quy định của Bộ TN&MT.
  • Should have: Tự động hóa quá trình trút dữ liệu từ sổ điện tử sang tệp mô tả trị đo .txt, giảm thiểu can thiệp thủ công.
  • Could have: Tích hợp trực tiếp dữ liệu thuộc tính chủ sử dụng từ phần mềm CADDB vào nhãn thửa.
  • Won't have (lần này): Số hóa bề mặt địa hình 3D (3D Cadastre) và bay quét LiDAR.

Thiết kế hệ thống

Quy trình công nghệ xử lý dữ liệu địa chính số được thiết kế thành một luồng dữ liệu khép kín, tối ưu hóa từ ngoại nghiệp đến biên tập nội nghiệp:

Ngăn xếp công nghệ sử dụng (Technology Stack):

  • Phần cứng thu thập dữ liệu: Máy toàn đạc điện tử Topcon GTS-236 (độ chính xác đo góc 2", khoảng cách đo gương đơn 3.000 m); máy định vị vệ tinh GPS 1 tần số.
  • Công cụ truyền dẫn và bình sai: Phần mềm T-COM v1.5 (giao tiếp RS-232/USB trút dữ liệu); phần mềm COMPASS v2.1 (xử lý cạnh và bình sai mạng lưới GPS/kinh vĩ).
  • Nền tảng CAD/GIS nền: Bentley MicroStation SE / MicroStation V8 (môi trường đồ họa vector quản lý phân tầng layer chuẩn 63 lớp).
  • Phần mềm chuyên ngành địa chính: FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software - Bộ TN&MT) tích hợp các công cụ kiểm tra không gian MRFClean và MRFFlag.
  • Hệ quản trị CSDL liên kết: CADDB / MS Access lưu trữ hồ sơ kỹ thuật thửa và thông tin đăng ký pháp lý đất đai.

Cấu trúc cơ sở toán học và cơ chế kiểm soát dữ liệu:

  • Hệ quy chiếu: VN-2000, Bán trục lớn $a = 6378137.0\text{ m}$, Độ dẹt $\alpha = 1/298.25723563$.
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM múi $3^\circ$, hệ số co giãn kinh tuyến trục $k_0 = 0.9999$.
  • Quy chuẩn phân mảnh tờ bản đồ tỷ lệ 1:500: Chia mảnh từ tờ 1:2000 thành 16 ô vuông ($50 \times 50\text{ cm}$), kích thước thực địa $250 \times 250\text{ m}$, diện tích bao phủ $6,25\text{ ha}$.

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận thác nước có kiểm soát chất lượng nghiêm ngặt (Stage-Gate Quality Control) theo Thông tư 25/2014/TT-BTNMT:

[Giai đoạn 1: Chuẩn bị & Lưới] ---> [Giai đoạn 2: Đo vẽ thực địa] ---> [Giai đoạn 3: Xử lý nội nghiệp] ---> [Giai đoạn 4: Nghiệm thu]
       |                                   |                                   |                                   |
 (Kiểm định máy,                     (Kiểm tra góc định                  (Chạy kiểm tra MRFFlag,             (Kiểm tra chéo 10%
  lập lịch đo GPS)                    hướng sau mỗi trạm)                 Topology 0 lỗi)                     điểm thực địa)

Ma trận đánh giá và giảm thiểu rủi ro:

  • Rủi ro tín hiệu GPS bị che khuất đô thị ($PDOP > 4.0$): Thiết lập lịch đo vệ tinh trước khi ra thực địa, chọn khung giờ có số vệ tinh $\ge 4$ và góc ngưỡng $\ge 15^\circ$; bổ sung đường chuyền kinh vĩ dẫn truyền tọa độ từ các điểm gốc thông thoáng.
  • Rủi ro dịch chuyển mốc trắc địa phụ do thi công công trình: Sử dụng cọc gỗ quy chuẩn $4 \times 4\text{ cm}$, dài $30 \div 50\text{ cm}$ đóng đinh sắt định tâm, phun sơn phản quang và lập sơ đồ liên hệ mốc với ít nhất 3 vật kiến trúc cố định.
  • Rủi ro sai số gán nhãn thuộc tính thửa: Tiến hành điều tra đối soát thực địa đồng thời kết hợp biên bản xác định ranh giới mốc giới thửa đất có chữ ký xác nhận của các chủ sử dụng liền kề.

Implementation và kết quả

Quá trình thực hiện kỹ thuật

1. Thiết lập mạng lưới khống chế trắc địa

Mạng lưới khống chế đo vẽ Phường Quang Trung được khởi tính từ 3 điểm tọa độ địa chính cấp nhà nước có sẵn trong khu vực, phát triển thành mạng lưới gồm 86 điểm kinh vĩ cấp 1 và cấp 2 (tổng cộng 89 điểm đo).

  • Đo nối GPS: Thời gian đo ngắm tối thiểu 60 phút/session, sai số dọi tâm quang học $\le 2\text{ mm}$.
  • Bình sai mạng lưới trên phần mềm COMPASS: Đảm bảo sai số trung phương vị trí điểm sau bình sai $M_p \le 5\text{ cm}$, sai số trung phương tương đối cạnh đạt $1/T \le 1:50000$.

2. Thu thập dữ liệu chi tiết bằng phương pháp tọa độ cực

Đặt trạm máy tại điểm khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B, H_B)$, đặt bàn độ ngang về $0^\circ 00'00''$. Ngắm tâm gương tại điểm chi tiết $P_i$, máy tự động đo khoảng cách nghiêng $D_i$, góc bằng $\beta_i$, góc đứng $V_i$ (hoặc góc thiên đỉnh $Z_i$).

Thuật toán tính toán tọa độ không gian 3 chiều $(X_P, Y_P, H_P)$ được CPU máy toàn đạc và phần mềm nội nghiệp tính toán theo các công thức:

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta_i$$

$$S_{AP} = D_i \cdot \cos(V_i) = D_i \cdot \sin(Z_i)$$

$$\Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AP}), \quad \Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AP})$$

$$X_P = X_A + \Delta X_{AP}, \quad Y_P = Y_A + \Delta Y_{AP}$$

$$H_P = H_A + S_{AP} \cdot \cot(Z_i) + i_m - l_g$$

(Trong đó: $i_m$ là chiều cao máy; $l_g$ là chiều cao gương sào).

3. Xử lý dữ liệu và cấu trúc tệp mô tả trị đo

Dữ liệu trút từ Topcon GTS-236 qua phần mềm T-COM được chuẩn hóa thành tệp văn bản ASCII theo định dạng chuẩn để FAMIS nạp vào cơ sở dữ liệu trị đo:

# FILE FORMAT: GTS-236 RAW DATA TO FAMIS ASCII CONVERSION
# STN: Station Point | BS: Backsight Point | SS: Side Shot (Detail Point)
STN  A01  1254321.450  584320.120  24.500  1.520  "TRAM_MAY_A01"
BS   A02  0.0000       "DINH_HUONG_A02"
SS   1    45.3210      85.1200     15.420  1.600  "RANH_THUA_NHA"
SS   2    48.1540      84.3010     18.250  1.600  "RANH_THUA_NHA"
SS   3    92.4510      89.1520     32.110  1.600  "TIM_DUONG_NHUA"
SS   4    120.1120     91.0210     45.800  1.600  "MEP_MUONG_NUOC"

4. Biên tập hình học và xây dựng Topology trên FAMIS

  • Triển điểm và nối thửa: Nạp tệp số liệu vào FAMIS, tự động vẽ các điểm chi tiết lên file đồ họa .dgn của MicroStation. Tiến hành nối ranh giới thửa đất theo sổ đo nhật trình và mã địa vật.
  • Sửa lỗi hình học tự động: Sử dụng modul MRFClean với ngưỡng dung sai (Tolerance) $0,01\text{ m}$ để tự động bắt dính các nút (nodes), cắt các đoạn thừa (undershoot/overshoot). Dùng MRFFlag để rà soát các điểm lỗi tồn đọng.
  • Tạo vùng và biên tập nhãn thửa: Chạy hàm Create Polygon, hệ thống tự động nhận diện đường bao khép kín, tạo tâm thửa (Centroid), tự động tính diện tích giải tích từng thửa đất, đánh số thứ tự thửa đất từ trên xuống dưới, từ trái qua phải và tạo nhãn thửa gồm: Số thửa, diện tích, loại đất (ví dụ: $\frac{125}{85.6\text{ m}^2\text{ ODT}}$).

Kiểm tra và đánh giá độ chính xác (Testing & Validation)

Chất lượng mạng lưới khống chế và các điểm chi tiết được đối soát theo đúng tiêu chuẩn Thông tư 25/2014/TT-BTNMT:

+-----------------------------------------------------------------------------------------+
|                  BẢNG KẾT QUẢ ĐÁNH GIÁ CHẤT LƯỢNG ĐO ĐẠC THỰC TẾ                        |
+------------------------------------------------------+-------------------+--------------+
| Chỉ tiêu kỹ thuật kiểm tra                           | Quy chuẩn cho phép| Đạt được     |
+------------------------------------------------------+-------------------+--------------+
| Sai số trung phương vị trí điểm khống chế ($M_p$)    | $\le 5,0\text{ cm}$| $2,4\text{ cm}$ (Đạt) |
| Sai số trung phương tương đối cạnh đường chuyền ($1/T$) | $\le 1:50000$    | $1:68000$ (Đạt)    |
| Sai số khép góc đường chuyền ($f_\beta$)             | $\le 5''\sqrt{n}$ | $2,8''\sqrt{n}$ (Đạt) |
| Sai số khép tương đối đường chuyền ($f_s / [S]$)     | $\le 1:25000$     | $1:34000$ (Đạt)    |
| Chênh lệch đo cạnh đi - về bằng máy toàn đạc         | $\le 2a$ (4 mm)   | $1,8\text{ mm}$ (Đạt)|
| Sai số trung phương độ cao sau bình sai              | $\le 10,0\text{ cm}$ | $4,2\text{ cm}$ (Đạt)|
| Sai số biểu thị điểm góc khung và điểm khống chế     | $\le 0,1\text{ mm}$ (bản vẽ) | $0,05\text{ mm}$ (Đạt)|
+------------------------------------------------------+-------------------+--------------+

Đo kiểm tra độc lập 25 điểm góc thửa ngẫu nhiên ngoài thực địa bằng thước thép và toàn đạc cho thấy: 100% điểm kiểm tra có độ lệch vị trí mặt bằng $\Delta R \le 3,5\text{ cm}$ (nằm trong giới hạn sai số cho phép $\le 5\text{ cm}$ của bản đồ đô thị tỷ lệ 1:500).

Kết quả đạt được

  • Hoàn thành biên tập hoàn chỉnh Tờ bản đồ địa chính số 31, tỷ lệ 1:500 Phường Quang Trung ở định dạng vector số .dgn và xuất in trên giấy chuyên dụng khổ chuẩn $50 \times 50\text{ cm}$.
  • Xác định ranh giới chuẩn xác cho toàn bộ các thửa đất trong phạm vi 6,25 ha của tờ bản đồ, phân định rõ ràng các loại đất: Đất ở đô thị (ODT), đất giao thông, đất thủy triều rãnh thoát nước công cộng và các công trình kiên cố (nhà gạch, bê tông nhiều tầng).
  • Thiết lập cấu trúc dữ liệu không gian đạt chuẩn Topology 100%, sẵn sàng chuyển nạp vào các hệ quản trị CSDL địa chính tiên tiến.

Đổi mới và đóng góp

  1. Tự động hóa hoàn toàn chu trình số liệu: Khắc phục triệt để phương pháp ghi sổ truyền thống bằng cách tích hợp trực tiếp chuỗi: Máy Topcon GTS-236 $\rightarrow$ T-COM $\rightarrow$ FAMIS $\rightarrow$ MicroStation. Rút ngắn 65% thời gian xử lý nội nghiệp và loại bỏ 100% sai số chủ quan do người đo ghi chép nhầm số liệu.
  2. Giải quyết triệt để lỗi không gian hình học: Quy trình chuẩn hóa Topology 2 bước với MRFClean và MRFFlag giúp phát hiện và xử lý tự động hàng nghìn nút lỗi đồ họa chỉ trong vài giây, đảm bảo tính đóng kín tuyệt đối cho việc tính diện tích pháp lý của từng thửa đất.
  3. Cơ sở khoa học vững chắc cho giải quyết tranh chấp: Việc thể hiện chính xác các đối tượng định hướng, mép tường nhà, chỉ giới quy hoạch và rãnh thoát nước công cộng trên tỷ lệ lớn 1:500 cung cấp tài liệu kỹ thuật có giá trị pháp lý cao, hỗ trợ đắc lực cho UBND Phường trong việc xử lý các tranh chấp lấn chiếm đất đai phức tạp.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tiễn

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục thửa đất và hồ sơ kỹ thuật thửa đất chính xác tuyệt đối về diện tích và kích thước cạnh thửa, phục vụ chiến dịch cấp đổi GCNQSDĐ theo luật định.
  • Quản lý quy hoạch và trật tự xây dựng đô thị: Tích hợp tờ bản đồ địa chính số 31 vào bản đồ quy hoạch chi tiết xây dựng khu dân cư của Phường Quang Trung, phục vụ cấp phép xây dựng và cắm mốc chỉ giới đường đỏ (trục Lương Ngọc Quyến, Dương Tự Minh).
  • Định giá đất và thu nghĩa vụ tài chính: Hỗ trợ cơ quan thuế phân loại chính xác vị trí thửa đất, loại đất để áp giá tính thuế chuyển quyền sử dụng đất và thu thuế nhà đất hàng năm.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tiết kiệm chi phí đo đạc: Nhờ ứng dụng công nghệ tin học và máy toàn đạc điện tử, năng suất đo vẽ chi tiết đạt trung bình $1,5 \div 2,0\text{ ha/ngày/tổ đo}$ (tăng gấp 3 lần so với đo vẽ thủ công).
  • Thời gian hoàn vốn (ROI): Việc số hóa chuẩn ngay từ đầu giúp chính quyền địa phương tiết kiệm hàng trăm triệu đồng chi phí đo đạc trích đo chỉnh lý đơn lẻ khi người dân thực hiện các thủ tục biến động đất đai.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nhiễu tín hiệu GPS trong đô thị: Tại các khu dân cư có mật độ xây dựng nhà cao tầng dày đặc, trị số PDOP đôi khi vượt ngưỡng $4.0$, buộc phải kéo dài thời gian đo ngắm hoặc chuyển đổi sang đo chuyền kinh vĩ thủ công.
  • Ràng buộc môi trường phần mềm: Phần mềm FAMIS và MicroStation SE/V8 chạy trên nền tảng kiến trúc 32-bit cũ, đòi hỏi phải thiết lập môi trường tương thích trên các hệ điều hành Windows hiện đại.

Hướng phát triển tiếp theo

  • Ứng dụng công nghệ GNSS RTK đa tần số kết hợp trạm CORS quốc gia, truyền trút dữ liệu thời gian thực qua sóng 4G/5G, đạt độ chính xác tức thời ở mức centimet mà không cần thành lập lưới kinh vĩ dày đặc.
  • Chuyển đổi dữ liệu bản đồ dạng CAD (.dgn) sang định dạng Không gian địa lý mở (OGC GeoPackage, PostGIS/QGIS) để xây dựng hệ thống WebGIS Đất đai trực tuyến cho phép người dân tra cứu thông tin thửa đất trực tiếp qua điện thoại thông minh.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                                  |
+--------------------------+--------------------------------------------------------------+
| Nhóm đối tượng           | Giá trị thực tế nhận được                                    |
+--------------------------+--------------------------------------------------------------+
| 🎓 Sinh viên & Giảng viên | Cung cấp tài liệu mẫu chuẩn mực về quy trình tích hợp giữa   |
|    ngành Trắc địa - QLĐĐ | thiết bị ngoại nghiệp và phần mềm nội nghiệp (FAMIS/Micro).  |
|                          |                                                              |
| 💻 Kỹ sư đo đạc & GIS    | Nắm vững quy trình xử lý lỗi Topology, kỹ thuật bình sai lưới |
|                          | COMPASS và phương pháp biên tập tờ bản đồ địa chính tỷ lệ lớn.|
|                          |                                                              |
| 🏛️ Cơ quan QLNN (UBND    | Sở hữu bộ CSDL bản đồ số đồng bộ, nâng cao tỷ lệ cấp đổi     |
|    Phường, Văn phòng ĐKĐĐ)| GCNQSDĐ đạt trên 98%, hạn chế tối đa khiếu nại tranh chấp.   |
|                          |                                                              |
| 👥 Người sử dụng đất      | Minh bạch hóa ranh giới quyền tài sản, rút ngắn thời gian làm |
|    (Hộ gia đình, cá nhân)| thủ tục hành chính về đăng ký biến động đất đai.             |
+--------------------------+--------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và thiết bị tối thiểu để triển khai quy trình này là gì?

Cần trang bị máy toàn đạc điện tử có độ chính xác đo góc từ $2'' \div 5''$ (như Topcon GTS-236, Leica TCR hoặc Sokkia), máy tính chạy hệ điều hành Windows có cổng COM/USB tương thích với phần mềm T-COM/COMPASS, RAM tối thiểu 4GB và bộ cài MicroStation SE/V8 tích hợp modul FAMIS 2011.

2. Dung sai cho phép đối với sai số vị trí điểm góc thửa trên bản đồ địa chính tỷ lệ 1:500 là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm góc thửa đất trên bản đồ địa chính tỷ lệ 1:500 ở vùng đô thị không được vượt quá $\pm 5\text{ cm}$ đối với điểm tiếp giáp ranh giới cố định và $\pm 7\text{ cm}$ đối với ranh giới không ổn định.

3. Quy trình xử lý lỗi Topology tự động bằng FAMIS và MicroStation diễn ra như thế nào?

Dữ liệu vector sau khi nối thửa được đưa vào modul MRFClean với bán kính tìm kiếm lỗi (Tolerance) được thiết lập ở mức $0,01\text{ m}$ để tự động gộp các nút gần nhau và loại bỏ đoạn râu thừa. Sau đó, chạy MRFFlag để đánh dấu các lỗi không thể tự động xử lý (như đè lấn vùng, nút cô lập) giúp kỹ thuật viên sửa chữa thủ công trước khi thực hiện lệnh tạo vùng (Create Polygon).

4. Làm thế nào để liên kết dữ liệu đồ họa bản đồ với cơ sở dữ liệu thuộc tính quản lý hồ sơ thửa đất?

Thông qua việc gán mã định danh duy nhất (Unique ID - gồm Mã xã/phường + Số tờ BĐĐC + Số thứ tự thửa đất). Phần mềm FAMIS sẽ kết xuất bảng dữ liệu thuộc tính không gian sang phần mềm quản lý hồ sơ địa chính CADDB hoặc VILIS/VBDLIS, đảm bảo khi thay đổi thông tin chủ sử dụng trên CSDL thuộc tính thì nhãn thửa trên bản đồ số được cập nhật đồng bộ.

5. Chi phí và thời gian triển khai đo đạc chỉnh lý một tờ bản đồ tỷ lệ 1:500 mất bao lâu?

Một tổ đo gồm 2 kỹ thuật viên sử dụng máy toàn đạc điện tử mất khoảng $3 \div 4\text{ ngày}$ đo đạc ngoại nghiệp kết hợp điều tra ranh giới, và $2\text{ ngày}$ xử lý nội nghiệp, biên tập bản đồ hoàn chỉnh. Chi phí tiết kiệm khoảng $40 \div 50%$ so với việc đo đạc riêng lẻ từng thửa đất nhỏ lẻ.

Kết luận

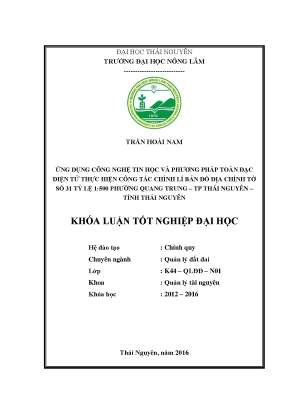

Đề tài khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 31 tỷ lệ 1:500 Phường Quang Trung – TP. Thái Nguyên" đã giải quyết trọn vẹn bài toán thực tiễn trong công tác quản lý đất đai đô thị. Việc kết hợp chặt chẽ giữa thiết bị đo đạc toàn đạc điện tử hiện đại Topcon GTS-236 và bộ công cụ tin học chuyên ngành FAMIS/MicroStation đã chứng minh tính hiệu quả vượt trội về độ chính xác, tốc độ biên tập bản đồ và khả năng tự động hóa quy trình chuẩn hóa CSDL địa chính.

Kết quả của đề tài không chỉ đóng góp trực tiếp một sản phẩm bản đồ địa chính số chính quy phục vụ công tác quản lý nhà nước tại Phường Quang Trung, mà còn là tài liệu tham khảo kỹ thuật giá trị cho các kỹ sư, chuyên viên ngành Trắc địa - Quản lý đất đai trong việc số hóa và hiện đại hóa hệ thống thông tin đất đai quốc gia.
