Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của công nghệ điện tử và truyền thông đặt ra yêu cầu cấp thiết đối với việc chế tạo các dòng vật liệu gốm kỹ thuật điện mới sở hữu hằng số điện môi cao từ 1.000 đến 10.000 và độ suy hao điện môi thấp. Việt Nam sở hữu nguồn tài nguyên sa khoáng titan dồi dào như quặng rutin, ilmenit cùng trữ lượng đất hiếm ước tính hàng triệu tấn, tạo điều kiện thuận lợi cho việc nội địa hóa quy trình sản xuất vật liệu tiên tiến. Tuy nhiên, các quy trình chế tạo gốm kỹ thuật truyền thống thường yêu cầu nhiệt độ nung thiêu kết rất cao từ 1.400°C đến 1.800°C, tiêu tốn nhiều năng lượng và dễ làm biến dạng cấu trúc pha.

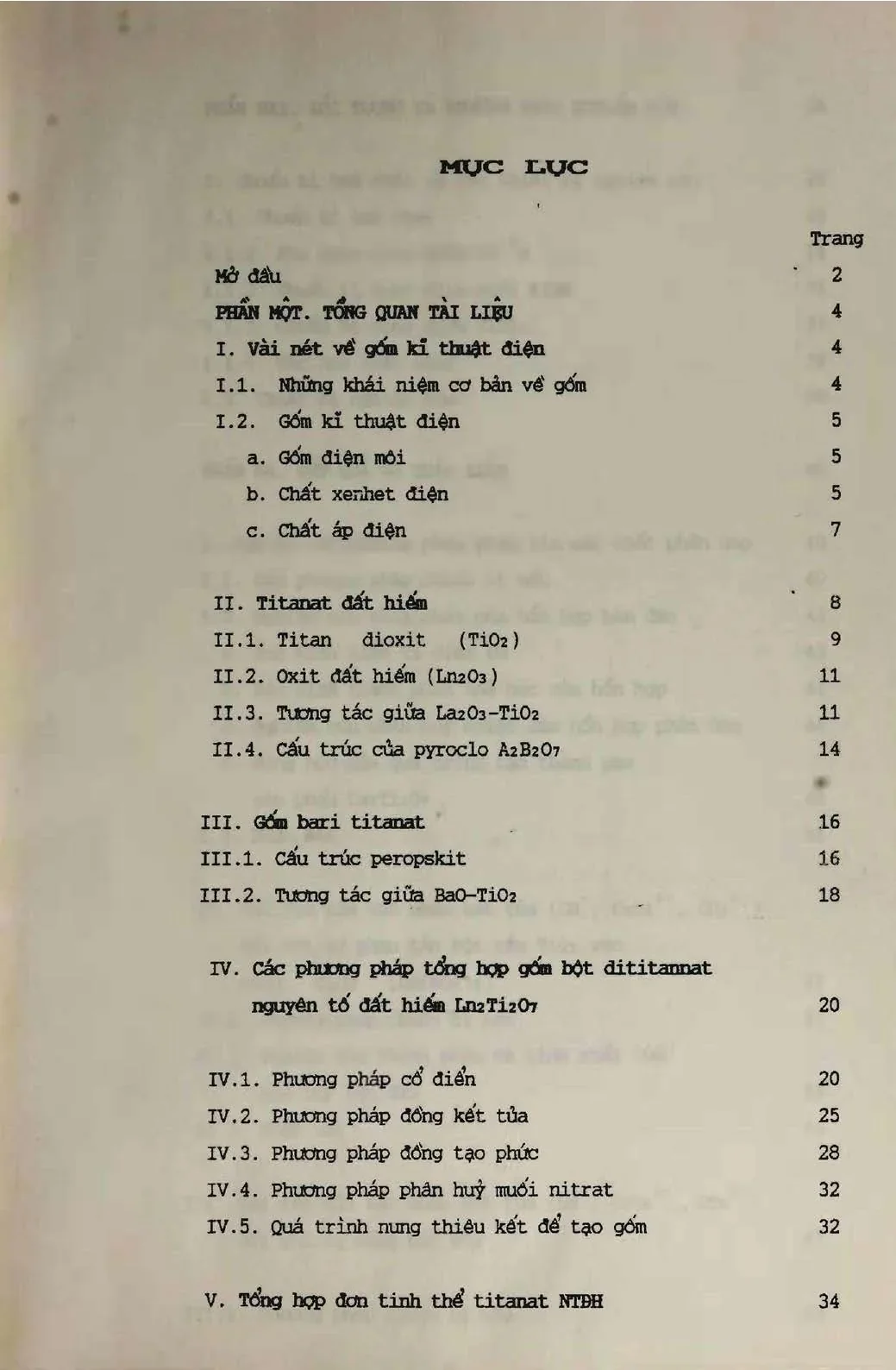

Luận văn tập trung giải quyết vấn đề hạ nhiệt độ tổng hợp và nâng cao độ tinh khiết pha cho hệ gốm dititanat nguyên tố đất hiếm công thức tổng quát dạng Ln2Ti2O7 (với Ln là La, Pr, Nd, Gd, Ho, Y). Mục tiêu cụ thể là nghiên cứu so sánh 5 quy trình tổng hợp hóa học khác nhau nhằm xác lập phương pháp tối ưu, đồng thời đánh giá toàn diện ảnh hưởng của phụ gia dititanat đất hiếm đến cấu trúc vi mô và tính chất điện môi của nền gốm bari titanat BaTiO3.

Phạm vi nghiên cứu thực nghiệm được triển khai đồng bộ từ quy mô phòng thí nghiệm, kiểm soát dải nhiệt độ từ 25°C đến 1.000°C và khảo sát các điểm nóng chảy hợp chất lên đến 1.790°C. Kết quả mang lại ý nghĩa khoa học và ứng dụng thực tiễn cao khi giảm nhiệt độ tổng hợp pha tinh thể xuống khoảng 300°C đến 500°C so với phản ứng pha rắn, đồng thời nâng cao độ bền điện tích và kiểm soát chính xác điểm chuyển pha Curie của vật liệu gốm kỹ thuật điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết kết tinh pha rắn, nhiệt động học phản ứng và mô hình khuếch tán Jander để mô tả tương tác giữa các cấu tử oxit. Cấu trúc tinh thể được luận giải dựa trên hai mô hình mạng tinh thể kinh điển: cấu trúc Perovskite dạng lập phương của bari titanat BaTiO3 ở nhiệt độ trên 120°C và cấu trúc mạng Pyroclo thuộc nhóm không gian Fd3m của dititanat đất hiếm Ln2Ti2O7.

Theo tính toán nhiệt động và bán kính ion, cấu trúc Pyroclo ổn định hoàn chỉnh chỉ hình thành khi tỷ lệ bán kính cation thỏa mãn điều kiện nghiêm ngặt 1,22 < r(Ln3+) / r(Ti4+) < 1,50. Đối với các ion có bán kính lớn như lantan hay neodim, mạng tinh thể chuyển sang dạng Pyroclo biến dạng thuộc hệ đơn tà. Khái niệm độ thẩm điện môi, độ phân cực tự nhiên, phân cực bão hòa và điểm chuyển pha Curie loại một là nền tảng cốt lõi để phân tích sự chuyển giao trạng thái điện môi sang xenhet điện của vật liệu.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ 5 hệ mẫu phối liệu với các trạng thái tương tác khác nhau: phản ứng trực tiếp pha rắn - rắn (M1), phân tán dị thể rắn - lỏng trên nền TiO2 hoặc La2O3 (M2, M3), phối trộn hydroxit rắn - rắn (M4), và phương pháp đồng kết tủa hoàn toàn pha lỏng - lỏng (M5). Cỡ mẫu thực nghiệm được chuẩn bị từ các dung dịch tiền chất chuẩn độ tinh khiết cao 99,0% đến 99,9% gồm TiCl4 0,01M, muối nitrat đất hiếm 0,1M và phức chuẩn độ EDTA 0,01M.

Phương pháp chọn mẫu phân tán và kết tủa dựa trên nguyên tắc đồng nhất hóa ion ở cấp độ phân tử nhằm rút ngắn quãng đường khuếch tán bề mặt. Quá trình phân tích nhiệt vi sai DTA và trọng lượng vi sai TG được tiến hành trên thiết bị chuyên dụng với tốc độ gia nhiệt cố định 10°C/phút trong dải nhiệt độ từ phòng đến 1.000°C, cho phép ghi nhận biến thiên khối lượng với độ nhạy 10^-6 gam. Cấu trúc pha tinh thể được xác định bằng phương pháp nhiễu xạ tia X, hình thái học bề mặt hạt được quan sát qua kính hiển vi điện tử quét ở độ phóng đại 5.000 lần, và mẫu gốm được tạo hình bằng máy ép thủy lực dưới áp suất từ 1 đến 5 tấn/cm2 trước khi đo đạc thông số điện môi trên cầu đo RLC chuyên dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, phương pháp đồng kết tủa lỏng - lỏng (mẫu M5) tạo ra tiền chất phức hợp La2[TiO2(OH)2]3.nH2O đồng nhất, giúp hạ nhiệt độ tạo mầm tinh thể dititanat đất hiếm xuống chỉ còn 799°C đến 825°C, thấp hơn hơn 300°C so với phản ứng oxit pha rắn thông thường vốn đòi hỏi nhiệt độ vượt quá 1.100°C đến 1.300°C.

Thứ hai, quá trình kết tủa phụ thuộc chặt chẽ vào độ pH môi trường. Kết quả phân tích hóa học cho thấy ion Ti4+ kết tủa hoàn toàn ở dải pH từ 3 đến 4, trong khi ion đất hiếm Ln3+ chỉ kết tủa ở pH từ 8 đến 10. Do đó, việc nhỏ dung dịch muối hỗn hợp vào dung dịch kiềm NH4OH 2M giữ pH cố định ở mức 9 là điều kiện quyết định để thu được pha kết tủa đồng thời.

Thứ ba, phân tích giản đồ nhiệt DTA-TG chỉ ra sự khác biệt rõ rệt giữa các quy trình: mẫu phân tán rắn - lỏng M2 trải qua 3 hiệu ứng thu nhiệt tại 113°C, 390°C và 710°C; mẫu M4 xuất hiện 4 hiệu ứng thu nhiệt tại 105°C, 360°C, 458°C và 710°C; trong khi mẫu đồng kết tủa M5 chỉ mất nước hydrat ở 152°C, phân hủy nhóm hydroxyl ở 505°C và xuất hiện pic phát nhiệt rất nét tại 799°C đánh dấu phản ứng tạo pha La2Ti2O7 mà không kèm theo hao hụt khối lượng trên đường TG.

Thứ tư, ảnh kính hiển vi điện tử độ phóng đại 5.000 lần xác nhận bột oxit TiO2 có kích thước hạt siêu mịn, khi được bao bọc bởi lớp vỏ hydroxit đất hiếm trong mẫu M2 và M5 đã ngăn chặn triệt để hiện tượng vón cục, tăng diện tích tiếp xúc pha lên nhiều lần.

Thảo luận kết quả

Các dữ liệu thực nghiệm phân tích nhiệt và cấu trúc tinh thể có thể được trực quan hóa hiệu quả qua đồ thị DTA-TG đa kênh và biểu đồ phổ nhiễu xạ tia X theo từng mốc nhiệt độ xử lý. Khi so sánh với các công bố quốc tế, cơ chế tạo pha qua tiền chất đồng kết tủa giúp khắc phục hoàn toàn hiện tượng phân lớp hóa học. Trong phản ứng pha rắn, độ dày lớp sản phẩm cản trở tốc độ khuếch tán của cation Ti4+ và Ln3+, dẫn đến sự xuất hiện của các pha trung gian không mong muốn như La2TiO5 hoặc La4Ti9O24. Ngược lại, phương pháp đồng tạo phức và đồng kết tủa đưa khoảng cách khuếch tán về quy mô nguyên tử, giúp phản ứng chuyển pha diễn ra nhanh chóng ngay ở nhiệt độ 800°C.

Khi đưa phụ gia dititanat đất hiếm vào mạng lưới gốm BaTiO3, cation Ln3+ thay thế vị trí của Ba2+, kéo theo sự hình thành các lỗ trống cation để duy trì cân bằng điện tích. Sự sai hỏng mạng có kiểm soát này làm gia tăng khả năng phân cực lưỡng cực, dịch chuyển nhiệt độ Curie 120°C về khoảng giá trị mong muốn và nâng cao hằng số điện môi của gốm lên mức tối ưu.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình công nghệ tổng hợp tiền chất gốm dititanat đất hiếm bằng phương pháp đồng kết tủa lỏng - lỏng ở quy mô pilot. Các cơ sở nghiên cứu và doanh nghiệp vật liệu cần duy trì nhiệt độ nung thiêu kết trong khoảng 800°C đến 850°C với thời gian ủ nhiệt từ 4 đến 6 giờ, giúp tiết kiệm khoảng 35% điện năng tiêu thụ so với công nghệ nung oxit truyền thống trong lộ trình 12 tháng tới.

Thứ hai, thiết lập hệ thống định lượng hóa chất tự động kiểm soát nghiêm ngặt độ pH dung dịch ở ngưỡng 9,0 ± 0,2 và duy trì tốc độ nhỏ giọt từ 1 đến 2 ml/phút. Bộ phận kỹ thuật quy trình cần thực hiện ngay giải pháp này nhằm triệt tiêu sự kết tủa phân đoạn giữa titan và đất hiếm, nâng độ đồng nhất thành phần hóa học lên trên 99,5%.

Thứ ba, tối ưu hóa công đoạn tạo hình ép bán khô với áp suất nén thủy lực từ 3 đến 5 tấn/cm2 kết hợp bổ sung 1% đến 2% chất kết dính hữu cơ như dầu thông hoặc parafin. Ban quản lý sản xuất tại các nhà máy gốm sứ kỹ thuật cần áp dụng quy chuẩn nén này để đạt mật độ khối trước thiêu kết trên 92% tỷ trọng lý thuyết trong quý tiếp theo.

Thứ tư, ứng dụng hệ phụ gia dititanat đất hiếm Ln2Ti2O7 với nồng độ biến tính từ 0,5% đến 2,0% mol vào dây chuyền chế tạo linh kiện gốm bari titanat. Đơn vị phát triển sản phẩm cần triển khai thử nghiệm đo đạc độ ổn định nhiệt của hằng số điện môi trong vòng 6 tháng nhằm phục vụ chế tạo tụ điện gốm nhiều lớp chất lượng cao.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các nhà khoa học, giảng viên và nghiên cứu sinh chuyên ngành Hóa vô cơ và Khoa học Vật liệu. Công trình cung cấp cơ sở dữ liệu thực nghiệm toàn diện về giản đồ trạng thái oxit, động học phản ứng pha rắn và phương pháp tính toán cân bằng ion phức.

Nhóm thứ hai là kỹ sư nghiên cứu và phát triển sản phẩm (R&D) tại các doanh nghiệp chế tạo linh kiện bán dẫn, tụ điện gốm và cảm biến áp điện. Luận văn cung cấp hướng dẫn chi tiết về tỷ lệ phối liệu và chế độ thiêu kết để làm chủ quy trình biến tính gốm kỹ thuật điện.

Nhóm thứ ba là các doanh nghiệp và nhà quản lý trong ngành khai thác, chế biến sâu khoáng sản titan và đất hiếm. Tài liệu mở ra định hướng chiến lược nhằm gia tăng giá trị chuỗi sản phẩm sau khai thác từ quặng thô sang vật liệu kỹ thuật tinh chế.

Nhóm thứ tư là học viên cao học và sinh viên kỹ thuật hóa học. Luận văn là tài liệu tham khảo chuẩn mực về kỹ thuật phân tích nhiệt vi sai DTA-TG, nhiễu xạ tia X, kính hiển vi điện tử và phương pháp chuẩn độ tạo phức chelat bằng EDTA.

Câu hỏi thường gặp

Tại sao phương pháp đồng kết tủa lại ưu việt hơn phản ứng pha rắn truyền thống?

Phương pháp đồng kết tủa liên kết các ion titan và đất hiếm ở cấp độ phân tử ngay trong dung dịch lỏng, loại bỏ trở lực khuếch tán qua ranh giới hạt. Quá trình này giúp hạ nhiệt độ phản ứng từ trên 1.300°C xuống khoảng 800°C và tạo ra sản phẩm đơn pha tinh khiết.

Điều kiện để dititanat đất hiếm tạo thành cấu trúc Pyroclo hoàn chỉnh là gì?

Cấu trúc mạng lập phương Pyroclo hoàn chỉnh chỉ hình thành khi tỷ số bán kính ion nằm trong khoảng 1,22 đến 1,50. Các nguyên tố từ prometi đến luteti và ytri đáp ứng tốt quy chuẩn này, trong khi các nguyên tố nhóm đầu từ lantan đến neodim tạo mạng Pyroclo biến dạng đơn tà.

Việc thay thế cation Ba2+ bằng ion đất hiếm Ln3+ trong mạng BaTiO3 diễn ra theo cơ chế nào?

Khi đưa ion Ln3+ vào vị trí của Ba2+, để bảo toàn tính trung hòa điện tích trong ô mạng, cứ ba cation Ba2+ tách ra sẽ được thay thế bằng hai cation Ln3+ và để lại một lỗ trống cation. Lỗ trống này làm tăng đáng kể độ phân cực và độ thẩm điện môi của gốm.

Vai trò của việc kiểm soát pH trong phản ứng đồng kết tủa là gì?

Ion titan kết tủa hoàn toàn ở môi trường axit nhẹ pH từ 3 đến 4, trong khi đất hiếm chỉ kết tủa trong môi trường kiềm pH từ 8 đến 10. Do đó, bắt buộc phải duy trì pH ổn định ở mức 9 để hai cấu tử cùng lắng tủa đồng thời và không bị phân tách pha.

Gốm dititanat đất hiếm có những ứng dụng thực tế nào trong công nghiệp?

Vật liệu được ứng dụng phổ biến trong chế tạo tụ điện gốm nhiều lớp tần số cao, linh kiện áp điện, thiết bị cộng hưởng vi sóng và cảm biến nhiệt độ. Ngoài ra, dạng đơn tinh thể còn được ứng dụng trong các bộ phận quang học phi tuyến và vi điện tử tiên tiến.

Kết luận

  • Luận văn đã xác lập thành công quy trình tổng hợp gốm dititanat đất hiếm Ln2Ti2O7 đơn pha bằng phương pháp đồng kết tủa pha lỏng ở nhiệt độ chỉ 800°C, giảm hơn 300°C so với phương pháp cổ điển.
  • Làm sáng tỏ bản chất liên kết hóa học trong phức hợp tiền chất La2[TiO2(OH)2]3.nH2O và quy luật chuyển pha nhiệt thông qua phân tích DTA-TG có độ nhạy cao.
  • Khẳng định vai trò của tỷ số bán kính ion và độ pH môi trường trong việc kiểm soát cấu trúc tinh thể mạng Pyroclo đơn tà và lập phương.
  • Chứng minh hiệu quả vượt trội của phụ gia dititanat đất hiếm trong việc cải thiện hằng số điện môi và điều biến nhiệt độ chuyển pha Curie của gốm bari titanat BaTiO3.
  • Định hình quy chuẩn công nghệ tạo hình ép thủy lực áp suất 3 đến 5 tấn/cm2 phục vụ quy mô sản xuất thực tiễn.

Lộ trình phát triển tiếp theo cần tập trung hoàn thiện dây chuyền chế thử ở quy mô công nghiệp trong vòng 12 đến 18 tháng tới và mở rộng khảo sát trên các hệ đất hiếm nặng. Các tổ chức nghiên cứu và doanh nghiệp sản xuất linh kiện điện tử hãy chủ động kết nối, chuyển giao và ứng dụng kết quả nghiên cứu này nhằm thúc đẩy chuỗi giá trị chế biến sâu khoáng sản công nghệ cao tại Việt Nam.
