Luận văn thạc sĩ về tối ưu hóa vị trí thiết bị FACTS để nâng cao hiệu suất hệ thống điện

Nghiên cứu tối ưu hóa vị trí thiết bị FACTS nhằm nâng cao hiệu suất làm việc của hệ thống điện, góp phần cải thiện độ tin cậy và hiệu quả.

Chuyên ngành

Hệ thống điện

Người đăng

Ẩn danh

Thể loại

Luận văn thạc sĩ

201...

129
2
0

Phí lưu trữ

35 Point

Mục lục chi tiết

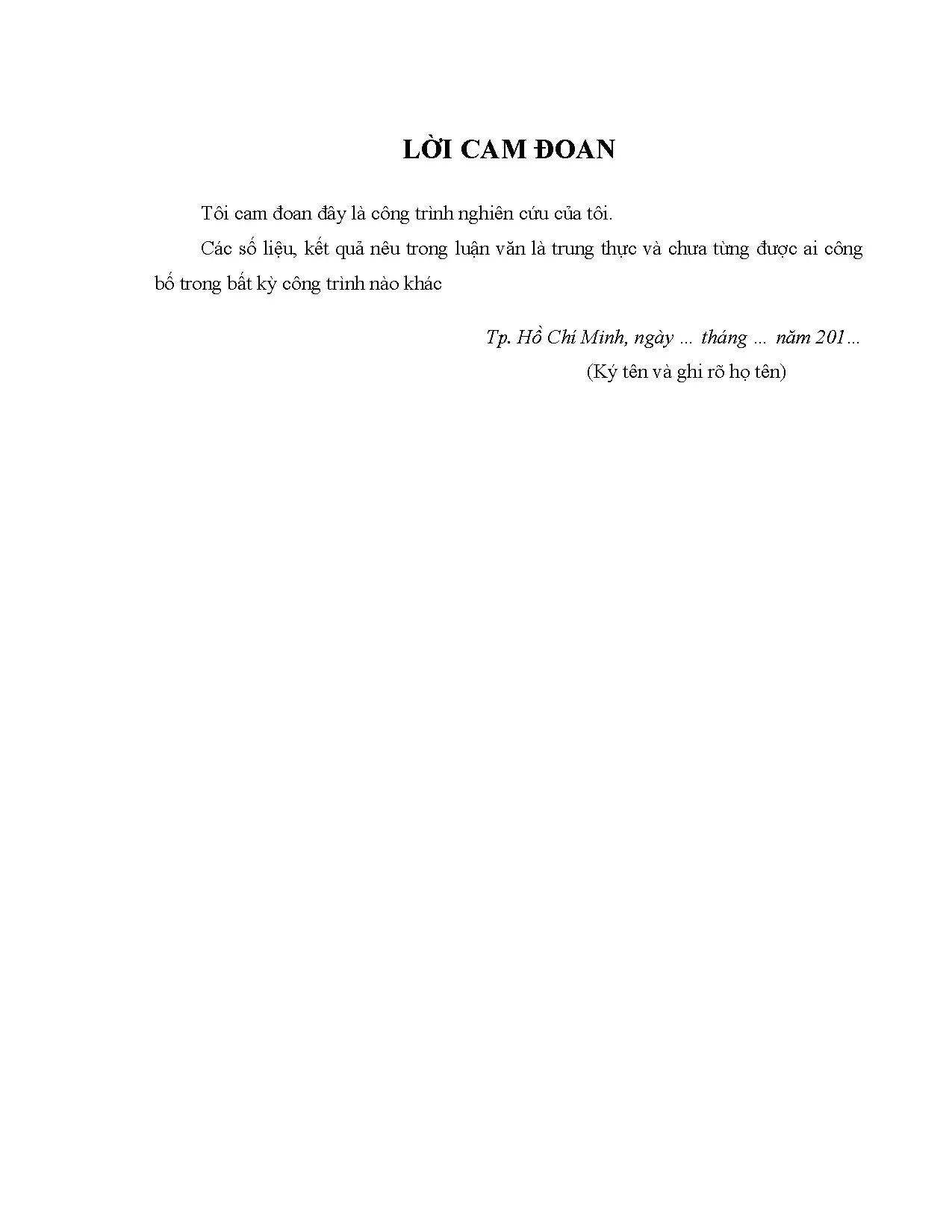

LỜI CAM ĐOAN

LỜI CẢM TẠ

TÓM TẮT

1. CHƯƠNG 1: ĐIỀU KHIỂN VÀ CÁC GIỚI HẠN ỔN ĐỊNH CỦA HỆ THỐNG ĐIỆN

1.1. Đặc điểm của lưới điện truyền tải

1.2. Cơ sở kiến thức

1.3. Điều khiển phân bố công suất

1.4. Giới hạn ổn định của hệ thống

1.4.1. Giới hạn nhiệt

1.4.2. Giới hạn điện áp

1.4.3. Giới hạn ổn định

2. CHƯƠNG 2: TỔNG QUÁT VỀ THIẾT BỊ FACTS

2.1. Khái niệm về thiết bị FACTS

2.2. Các bộ điều khiển thiết bị FACTS

2.2.1. Ưu điểm thiết bị FACTS

2.2.2. Phân loại thiết bị FACTS

2.2.2.1. Bộ bù ngang tĩnh SVC (Static Var Compensator)
2.2.2.2. Bộ bù ngang tĩnh STATCOM (Static Synchronous Compensator)
2.2.2.3. Bộ bù dọc tĩnh TCSC (Thyristor Controlled Series Capacitor)
2.2.2.4. Bộ tích hợp điều khiển luồng công suất UPFC (Unified Power Flow Controlled)

3. CHƯƠNG 3: MÔ HÌNH CÁC BỘ ĐIỀU KHIỂN THIẾT BỊ FACTS

3.1. Các bộ điều khiển dựa trên Thyristor truyền thống

3.1.1. Cuộn kháng điều khiển bằng Thyristor (TCR)

3.1.2. Bộ bù tĩnh SVC (Static Var Compensator)

3.1.3. Thiết bị bù dọc điều khiển bằng Thyristor

3.1.3.1. Mạch tương đương thiết bị bù dọc điều khiển bằng Thyristor
3.1.3.2. Các phương trình dòng điện và điện áp TCSC ở trạng thái tĩnh

3.1.4. Các bộ điều khiển điện tử công suất dựa trên các thiết bị bán dẫn điều khiển hoàn toàn

3.1.4.1. Phương pháp điều chế độ rộng xung sin (SIN PWM)
3.1.4.2. Nguyên lý hoạt động của bộ chuyển đổi nguồn áp

4. CHƯƠNG 4: KHÁI QUÁT VỀ GIẢI THUẬT DI TRUYỀN (GENETIC ALGORITHMS_GA) & PHÂN BỐ TRÀO LƯU CÔNG SUẤT TRUYỀN THỐNG

4.1. Giải thuật di truyền (Genetic Algorithms_GA)

4.1.1. Lịch sử phát triển

4.1.2. Các khái niệm cơ bản

4.1.3. Mô hình giải thuật di truyền (Genetic Algorithms_GA)

4.1.4. Các thông số của giải thuật di truyền (Genetic Algorithms_GA)

4.1.5. Các bước thực hiện GA

4.1.5.1. Mã hóa nhiễm sắc thể
4.1.5.2. Khởi tạo quần thể ban đầu
4.1.5.3. Hàm tính toán độ thích nghi
4.1.5.4. Cơ chế lựa chọn
4.1.5.5. Các toán tử duy truyền
4.1.5.6. Chiến lược nạp quần thể

4.2. Phân bố trào lưu công suất truyền thống

4.2.1. Công thức cơ bản

4.2.2. Phân loại thanh cái

4.2.3. Thuật toán phân bố công suất Newton – Raphson

5. CHƯƠNG 5: ỨNG DỤNG GIẢI THUẬT DI TRUYỀN (GENETIC ALGORITHMS_GA) ĐỂ XÁC ĐỊNH VỊ TRÍ TỐI ƯU CỦA THIẾT BỊ FACTS

5.1. Tối ưu hóa vị trí SVC và TCSC theo bài toán đa mục tiêu

5.1.1. Thiết bị FACTS

5.1.2. Xây dựng hàm mục tiêu của bài toán

5.1.3. Các điều kiện ràng buộc

5.2. Mã hóa hệ thống điện theo giải thuật di truyền (Genetic Algorithms_GA)

5.2.1. Khởi tạo quần thể ban đầu

5.2.2. Quá trình chọn lọc tự nhiên

5.2.3. Quá trình ghép chéo

5.2.4. Quá trình đột biến

5.3. Xác định vị trí tối ưu của thiết bị FACTS trong các trường hợp cụ thể

5.3.1. Trường hợp 1: Xét đến cả hai thành phần tổn thất công suất phản kháng và chi phí đầu tư thiết bị FACTS

5.3.2. Trường hợp 2: Chỉ xét đến thành phần tổn thất công suất phản kháng

5.3.3. Trường hợp 3: Hàm mục tiêu bài toán giảm tổn thất công suất phản kháng và chi phí đầu tư với các trọng số thay đổi khác nhau

6. CHƯƠNG 6: KẾT LUẬN

6.1. Kết luận

6.2. Hướng phát triển

TÀI LIỆU THAM KHẢO

PHỤ LỤC

Tóm tắt

I. Tổng quan về tối ưu hóa vị trí thiết bị FACTS trong hệ thống điện

Tối ưu hóa vị trí thiết bị FACTS (Flexible AC Transmission System) là một trong những yếu tố quan trọng trong việc nâng cao hiệu suất của hệ thống điện. Thiết bị FACTS giúp điều khiển trào lưu công suất, điện áp và cải thiện độ ổn định của lưới điện. Việc xác định vị trí tối ưu cho thiết bị FACTS không chỉ giúp giảm tổn thất công suất phản kháng mà còn giảm chi phí đầu tư cho hệ thống điện. Nghiên cứu này sẽ trình bày các phương pháp và ứng dụng thực tiễn của việc tối ưu hóa vị trí thiết bị FACTS.

1.1. Khái niệm về thiết bị FACTS và vai trò của nó

Thiết bị FACTS là các thiết bị điều khiển linh hoạt trong hệ thống truyền tải điện. Chúng có khả năng điều chỉnh trào lưu công suất, điện áp và cải thiện độ ổn định của hệ thống điện. Việc sử dụng thiết bị FACTS giúp nâng cao khả năng truyền tải và cải thiện chất lượng điện năng.

1.2. Lợi ích của việc tối ưu hóa vị trí thiết bị FACTS

Tối ưu hóa vị trí thiết bị FACTS mang lại nhiều lợi ích như giảm tổn thất công suất phản kháng, tăng cường độ ổn định của hệ thống điện và giảm chi phí đầu tư. Việc xác định vị trí tối ưu cho thiết bị FACTS cho phép hệ thống hoạt động hiệu quả hơn và đáp ứng tốt hơn nhu cầu sử dụng điện.

II. Các thách thức trong việc tối ưu hóa vị trí thiết bị FACTS

Việc tối ưu hóa vị trí thiết bị FACTS trong hệ thống điện gặp phải nhiều thách thức. Các yếu tố như cấu trúc lưới điện, điều kiện vận hành và yêu cầu về chất lượng điện năng đều ảnh hưởng đến quá trình tối ưu hóa. Ngoài ra, việc lựa chọn loại thiết bị FACTS phù hợp cũng là một yếu tố quan trọng.

2.1. Cấu trúc lưới điện và ảnh hưởng đến tối ưu hóa

Cấu trúc lưới điện phức tạp với nhiều điểm kết nối và yêu cầu về truyền tải công suất khác nhau có thể gây khó khăn trong việc xác định vị trí tối ưu cho thiết bị FACTS. Việc phân tích cấu trúc lưới điện là cần thiết để đưa ra các giải pháp tối ưu.

2.2. Yêu cầu về chất lượng điện năng

Yêu cầu về chất lượng điện năng ngày càng cao, đòi hỏi hệ thống điện phải hoạt động ổn định và hiệu quả. Việc tối ưu hóa vị trí thiết bị FACTS cần phải đảm bảo đáp ứng các tiêu chuẩn về chất lượng điện năng.

III. Phương pháp tối ưu hóa vị trí thiết bị FACTS hiệu quả

Có nhiều phương pháp được sử dụng để tối ưu hóa vị trí thiết bị FACTS trong hệ thống điện. Một trong những phương pháp hiệu quả nhất là sử dụng giải thuật di truyền (Genetic Algorithms - GA). Phương pháp này cho phép tìm kiếm vị trí tối ưu một cách nhanh chóng và chính xác.

3.1. Giải thuật di truyền GA và ứng dụng của nó

Giải thuật di truyền là một phương pháp tối ưu hóa dựa trên nguyên lý chọn lọc tự nhiên. Phương pháp này có thể được áp dụng để tìm kiếm vị trí tối ưu cho thiết bị FACTS, giúp giảm tổn thất công suất và chi phí đầu tư.

3.2. Các bước thực hiện tối ưu hóa với GA

Quá trình tối ưu hóa với giải thuật di truyền bao gồm các bước như mã hóa nhiễm sắc thể, khởi tạo quần thể, chọn lọc tự nhiên, ghép chéo và đột biến. Mỗi bước đều đóng vai trò quan trọng trong việc tìm kiếm vị trí tối ưu cho thiết bị FACTS.

IV. Ứng dụng thực tiễn của tối ưu hóa vị trí thiết bị FACTS

Việc tối ưu hóa vị trí thiết bị FACTS đã được áp dụng thành công trong nhiều hệ thống điện khác nhau. Các nghiên cứu cho thấy rằng việc xác định vị trí tối ưu giúp giảm tổn thất công suất phản kháng và cải thiện hiệu suất của hệ thống điện.

4.1. Kết quả nghiên cứu trên lưới điện IEEE 30 bus

Nghiên cứu đã thực hiện tối ưu hóa vị trí thiết bị FACTS trên lưới điện IEEE 30 bus, cho thấy sự cải thiện rõ rệt về hiệu suất và giảm chi phí đầu tư. Kết quả này chứng minh tính khả thi của phương pháp tối ưu hóa.

4.2. Các ứng dụng khác của thiết bị FACTS

Thiết bị FACTS không chỉ được sử dụng trong việc tối ưu hóa vị trí mà còn có thể ứng dụng trong nhiều lĩnh vực khác như điều khiển điện áp, bù công suất phản kháng và cải thiện độ ổn định của hệ thống điện.

V. Kết luận và hướng phát triển tương lai cho tối ưu hóa vị trí thiết bị FACTS

Tối ưu hóa vị trí thiết bị FACTS là một lĩnh vực nghiên cứu quan trọng trong ngành điện. Kết quả từ các nghiên cứu hiện tại cho thấy rằng việc tối ưu hóa không chỉ giúp nâng cao hiệu suất của hệ thống điện mà còn giảm chi phí đầu tư. Hướng phát triển tương lai có thể bao gồm việc áp dụng các công nghệ mới và cải tiến phương pháp tối ưu hóa.

5.1. Tương lai của thiết bị FACTS trong hệ thống điện

Thiết bị FACTS sẽ tiếp tục đóng vai trò quan trọng trong việc cải thiện hiệu suất của hệ thống điện. Việc nghiên cứu và phát triển các công nghệ mới sẽ giúp nâng cao khả năng hoạt động của thiết bị FACTS.

5.2. Các nghiên cứu tiếp theo trong lĩnh vực tối ưu hóa

Các nghiên cứu tiếp theo có thể tập trung vào việc phát triển các phương pháp tối ưu hóa mới, ứng dụng trí tuệ nhân tạo và học máy để nâng cao hiệu quả của việc tối ưu hóa vị trí thiết bị FACTS.

18/07/2025
Luận văn thạc sĩ tối ưu hóa vị trí của thiết bị facts để nâng cao khả năng làm việc của hệ thống điện

Trích đoạn nội dung tài liệu

CHƯƠNG 1 ĐIỀU KHIỂN VÀ CÁC GIỚI HẠN ỔN ĐỊNH CỦA HỆ THỐNG ĐIỆN 1.1 Đặc điểm của lưới điện truyền tải. Hệ thống truyền tải ngày nay là một mạng phức tạp. Đường dây truyền tải điện kết nối tất cả các nhà máy điện và tất cả các điểm phụ tải chính trong hệ thống điện. Các đường dây truyền tải điện phân bố công suất theo hướng đi mong muốn theo sự kết nối của hệ thống truyền tải để đạt được sự phân bố công suất như yêu cầu.

Đặc điểm chính của hệ thống truyền tải ngày nay là có nhiều cấu trúc mạch vòng, trái với hệ thống truyền tải trước đây là có nhiều cấu trúc hình tia, cung cấp công suất từ máy phát đến phụ tải. Việc truyền tải công suất ở trang thái tĩnh có thể bị giới hạn bởi sự phân bố công suất song song hoặc mạch vòng. Việc phân bố đó thường xảy ra trong hệ thống mạng nhiều phát tuyến, kết nối hệ thống điện, dẫn đến đường dây bị quá tải dưới các vấn đề dạng nhiệt hoặc giới hạn điện áp. Hệ thống điện làm việc có sự đồng bộ đối với việc phát công suất điện.

Nó là yêu cầu cơ bản để phát hết công suất của tất cả các máy phát trong vận hành hệ thống điện với việc duy trì tần số chung. Tuy nhiên, hệ thống điện chịu tác động của các thay đổi nhiễu loạn động, nhiễu loạn có thể là nguyên nhân của sự thay đổi đột ngột cân bằng công suất tác dụng và phản kháng trong hệ thống điện và hậu quả của việc hư hỏng trong máy phát. Khả năng của hệ thống điện để phục hồi từ các nhiễu loạn và xác lập trở lại trạng thái đồng bộ mới dưới các điều kiện tác động ngẫu nhiên trở thành nhiệm vụ chính của khâu thiết kế và vân hành. Khả năng này thường là đặc tính giới hạn ổn định của hệ thống.

Trong chương này chúng ta sẽ quan tâm đến các vấn đề cơ bản của việc kiểm soát hệ thống điện và khả năng ổn định, quan tâm đến việc điều khiển công suất và các giới hạn ổn định.2 Cơ sở kiến thức. HVTH: Phan Thái Tồn - Trang 4 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Trước khi nghiên cứu về cơ sở của việc điều khiển hệ thống điện và các giới hạn ổn định thì các chỉ số ảnh hưởng đến trào lưu công suất tác dụng và phản kháng trên hệ thống điện cần phải được thảo luận trước tiên. Việc chuyển đổi công suất giữa hai thanh cái liên quan đến các thông số sau:  Điện áp thanh cái đầu nhận và đầu phát.  Góc công suất giữa hai thanh cái.

 Tổng trở nối tiếp giữa đường dây truyền tải giữa hai thanh cái. Chúng ta xem xét một hệ thống đơn giản hình tia thể hiện như hình 1. Đường dây truyền tải giữa thanh cái nhận và thanh cái phát được thể hiện bằng mô hình tương đương và bỏ qua điện trở của đường dây để đơn giản tính toán.1: Mô hình hệ thống hình tia hai thanh cái. Các phương trình mô tả giữa thanh cái phát và thanh cái nhận có dạng như sau: Công suất tại đầu phát : .1) Công suất tác dụng tại đầu nhận: .2) Công suất phản kháng tại đầu phát: .3) Công suất phản kháng tại đầu nhận: .4) HVTH: Phan Thái Tồn - Trang 5 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Từ phương trình (1.2) ta thấy rằng công suất tác dụng chuyển tải được xác định bởi điện áp đầu nhận và phát, trở kháng nối tiếp của đường dây và góc lệch pha giữa điện áp đầu nhận và điện áp đầu phát.

Thông thường trong hệ thống điện, góc công suất khác biệt giữa hai thanh cái là nhỏ ( nhỏ hơn 20 độ) phương trình chuyển tải công suất có thể rút gọn như sau [7]: .5) Trong ngắn hạn, công suất tác dụng chuyển đổi giữa hai thanh cái trong hệ thống điện tỷ lệ với góc lệch pha giữa hai thanh cái công suất đầu phát và đầu nhận là bằng nhau và sự tổn thất công suất trong hệ thống được bỏ qua. Phương trình chuyển đổi công suất phản kháng phức tạp hơn phương trình chuyển đổi công suất tác dụng như đã thấy từ phương trình (1. Tuy nhiên, để đơn giản chúng ta bỏ qua công suất điện dung trên đường dây. Như vậy, phương trình công suất phản kháng đơn giản là: .7) công suất phản kháng chuyển đổi giữa hai điểm được xác định bởi biên độ điện áp giữa hai thanh cái, điện kháng nối tiếp của đường dây và góc công suất giữa hai điểm.

Trong chế độ làm việc bình thường góc công suất giữa hai thanh cái nối với nhau thì nhỏ, vì vậy phương trình công suất phản kháng chuyển tải có thể được đơn giản thành: .9) Từ phương trình (1.9) công suất phản kháng chuyển tải giữa hai điểm được xác định bởi biên độ điện áp ở hai thanh cái và điện kháng nối tiếp của đường dây đó. HVTH: Phan Thái Tồn - Trang 6 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Từ phương trình (1.9), ở trạng thái tĩnh công suất phản kháng chạy từ nơi thanh cái có điện áp cao đến thanh cái có điện áp thấp. Tóm lại, công suất tác dụng truyền từ nơi có góc công suất cao sang nơi có góc công suất thấp trong khi công suất phản kháng truyền từ nơi có điện áp cao đến nơi có điện áp thấp.3 Điều khiển phân bố công suất. Truyền tải công suất ở trạng thái tĩnh có thể được gia tăng có thể được gia tăng bằng cách điều khiển trở kháng của đường dây và góc lệch pha giữa hai thanh cái.

Trong thực tế phương pháp cơ bản để gia tăng công suất truyền tải bằng cách bù Var nối tiếp, song song và điều chỉnh góc pha. Bù Var nối tiếp, bù Var song song là nguyên lý cơ bản của bù công suất phản kháng. Mục đích của bù công suất phản kháng là thay đổi đặc tính tự nhiên của đường dây truyền tải để làm cho nó có khả năng đáp ứng nhu cầu truyền tải công suất cao hơn đến phụ tải. Nguyên lý bù song song được ứng dụng để duy trì mức điện áp dưới các điều kiện khác nhau của hệ thống.

Bù nối tiếp được ứng dụng để thiết lập nên một đường dây ngắn ảo bằng cách giảm tổng trở tính cảm của đường dây. Điều chỉnh góc pha được ứng dụng để điều khiển góc pha của đường dây. Bằng cách điều khiển tổng trở và góc pha có thể thực hiện được việc điều khiển công suất.4 Giới hạn ổn định của hệ thống. Hệ thống vận hành với các giới hạn truyền tải công suất.

Các giới hạn này sẽ ràng buộc việc phát và truyền công suất tác dụng và phản kháng trong hệ thống. Các giới hạn này được chia thanh ba dạng: Giới hạn nhiệt, Giới hạn điện áp, Giới hạn ổn định.1Giới hạn nhiệt. Các giới hạn nhiệt do khả năng chịu nhiệt của các thiết bị trong hệ thống điện. Ngay công suất truyền tải gia tăng, biên độ dòng điện gia tăng, dẫn đến hư hỏng quá nhiệt.

Ví dụ trong nhà máy điện, việc vận hành liên tục các thiết bị ở chế độ vận HVTH: Phan Thái Tồn - Trang 7 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt hành tối đa sẽ dẫn đến hư hỏng do nhiệt. Cả công suất tác dụng và phản kháng đều tác động đến biên độ dòng điện. Ngoài ra trong hệ thống điện, các đường dây truyền tải và các thiết bị liên quan cũng vận hành với các giới hạn nhiệt. Việc phải thường xuyên vận hành quá tải các đường dây trên không làm cho cấu trúc kim loại của dây dẫn bị phá vỡ, làm giảm khả năng dẫn điện của chúng.

Không giống như đường dây trên không, cáp ngầm và máy biến áp phải phụ thuộc vào cách điện của chúng và hơn nữa là không khí làm mát lượng nhiệt năng phát ra. Các thiết bị này được hạn chế dòng điện để chúng mang tải một cách an toàn. Đối với hai thiết bị này quá tải liên tục sẽ làm giảm tuổi thọ của thiết bị do làm giảm cách điện.2 Giới hạn điện áp. Các thiết bị của điện lực và khách hàng được thiết kế để hoạt động ở công suất và điện áp định mức.

Phần lớn sự lệch áp kéo dài so với mức điện áp định mức có thể gây bất lợi cho đặc tính làm việc của chúng. Dòng điện chạy trong đường dây truyền tải gây ra một sụt áp lớn không mong muốn. Điện áp rơi là nguyê nhân chính gây nên tổn thất công suất phản kháng. Tổn thất này xảy ra ngay khi có dòng điện chạy trong hệ thống.

Nếu công suất phát ra từ máy phát điện hoặc nguồn phát không đáp ứng đủ cho phụ tải thì điện áp sẽ giảm. Hệ thống yêu cầu hỗ trợ công suất phản kháng để giúp ngăn chặn vấn đề điện áp giảm thấp. Tổng công suất phản kháng sẵn sàng hỗ trợ thường được xác định theo giới hạn truyền tải công suất. Hệ thống có thể bị hạn chế đến mức thấp công suất tác dụng truyền tải hơn mong muốn bởi vì hệ thống không đáp ứng yêu cầu dự trữ công suất phản kháng đủ để hỗ trợ điện áp.

HVTH: Phan Thái Tồn - Trang 8 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt 1.3 Giới hạn ổn định. Ổn định hệ thống là khả năng của hệ thống để duy trì trạng thái vận hành cân bằng trong những điều kiện vận hành bình thường và trở lại trạng thái cân bằng sau tác động của các nhiễu loạn. Mất ổn định của hệ thống điện được thể hiện dưới nhiều dạng khác nhau phụ thuộc vào cấu trúc hệ thống và chế độ vận hành. Thông thường ổn định hệ thống là việc duy trì các máy phát đồng bộ hoạt động đồng bộ với nhau.

Ổn định trong hệ thống điện được chia thành hai loại: ổn định góc δ và ổn định điện áp.2 (a) Hệ thống điện (b) Đường cong công suất - góc Xem xét giới hạn ổn định của hệ thống gồm hai nguồn và hai đường dây song song với nhau. Từ phương trình (1.2), công suất tác dụng truyền tải giữa hai HVTH: Phan Thái Tồn - Trang 9 - Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt thanh cái phụ thuộc vào góc δ. Khi xảy ra sự cố trên đường dây 1-2 thì máy cắt 1 và máy cắt 2 cắt ra điểm ngắn mạch bị cô lập. Hệ thống điện đang làm việc ổn định tại điểm a với góc công suất ban đầu là δ0 thì xảy ra ngắn mạch làm đường cong công suất của hệ thống bị giảm thấp đột ngột do tổng trở của đường dây tăng lên hệ thống bảo vệ rơle cắt ở điểm c.
