Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa tại Việt Nam, nhu cầu tiêu thụ điện năng toàn quốc duy trì tốc độ tăng trưởng bình quân từ 8% đến 10%/năm. Sự gia tăng nhanh chóng của các khu công nghiệp và đô thị hóa tạo áp lực lớn lên hệ thống truyền tải và phân phối điện. Theo các tiêu chuẩn vận hành của Tập đoàn Điện lực Việt Nam (EVN) và quy định của Bộ Công Thương (Thông tư 25/2016/TT-BCT và Thông tư 39/2015/TT-BCT), hệ thống lưới điện truyền tải 110kV đóng vai trò huyết mạch, đòi hỏi độ tin cậy cung cấp điện cao (chỉ số SAIDI, SAIFI tối ưu), tổn thất điện năng tối thiểu và chất lượng điện áp đạt chuẩn $\pm 5%$ tại thanh cái hạ áp trạm biến áp (TBA).

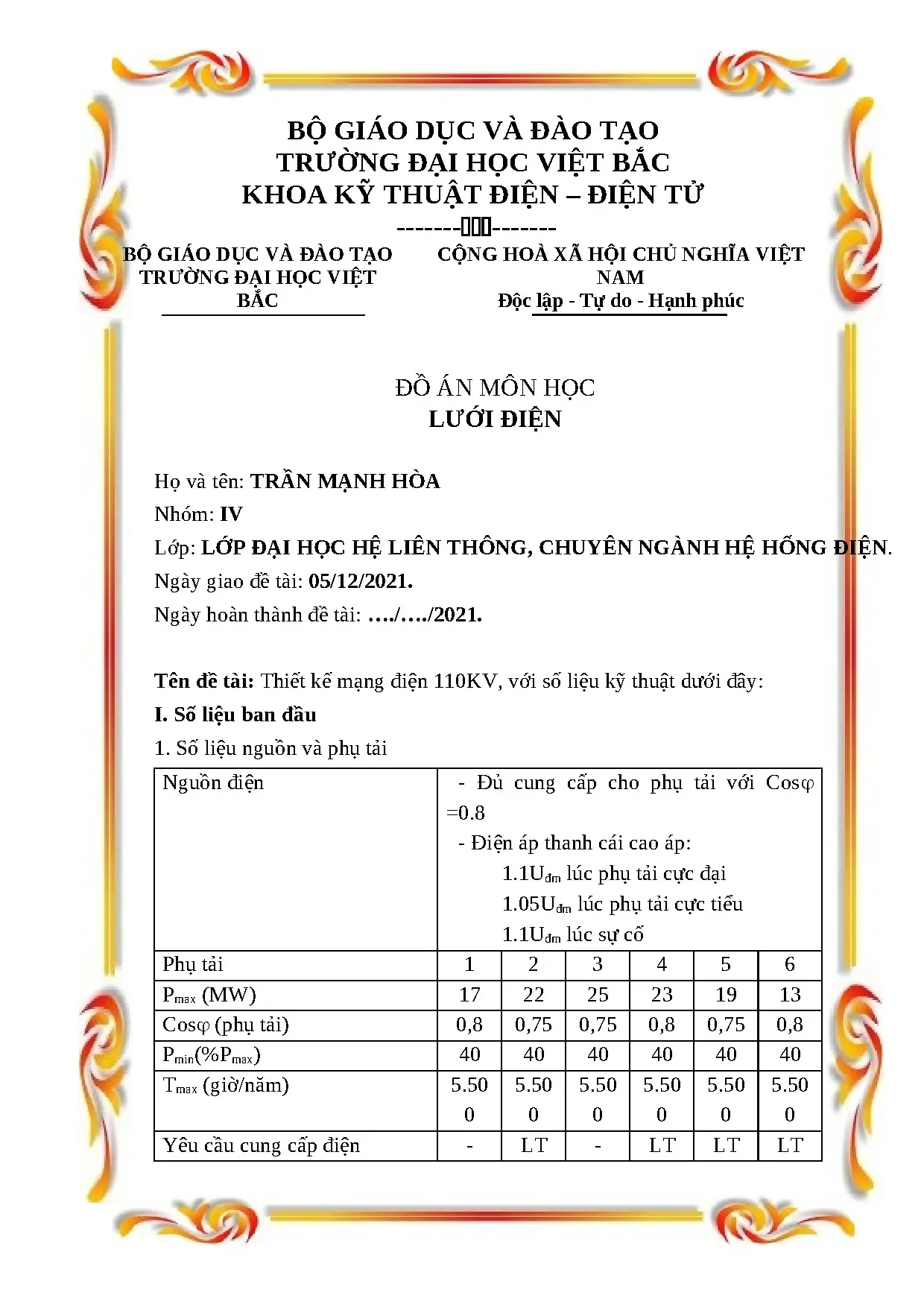

Vấn đề kỹ thuật đặt ra là thiết kế mới mạng điện khu vực 110kV nhận nguồn từ hệ thống công suất vô cùng lớn để cấp điện an toàn, liên tục và kinh tế cho 6 phân vùng phụ tải với tổng công suất tác dụng cực đại $\sum P_{\text{max}} = 119\text{ MW}$ ($\sum S_{\text{max}} = 153.9\text{ MVA}$), phân bố trong bán kính địa lý từ 20 km đến 63.25 km. Các thách thức kỹ thuật bao gồm:

  • Tỷ trọng phụ tải loại I chiếm tới 66.67% (4/6 phụ tải: #2, #4, #5, #6), yêu cầu nghiêm ngặt về tính liên tục cung cấp điện theo tiêu chuẩn dự phòng $N-1$.
  • Hệ số công suất tự nhiên ban đầu tương đối thấp ($\cos\varphi = 0.75 - 0.80$), dẫn đến nhu cầu công suất phản kháng lớn, gây sụt áp và tăng tổn thất kỹ thuật.
  • Cần tối ưu hóa bài toán kinh tế - kỹ thuật giữa chi phí vốn đầu tư ban đầu ($K$) và chi phí vận hành hàng năm ($Y$, bao gồm chi phí tổn thất điện năng $\Delta A$).

Mục tiêu của dự án được cụ thể hóa qua 5 nhiệm vụ trọng tâm:

  1. Cân bằng công suất toàn diện: Xác định chính xác cán cân công suất tác dụng ($P$) và phản kháng ($Q$) ở các chế độ vận hành; tính toán dung lượng bù tối ưu $Q_b$ tại các nút tải trọng điểm.
  2. Quy hoạch cấu trúc mạng điện: Đề xuất và phân tích 5 phương án cấu trúc hình học lưới điện 110kV; lựa chọn tiết diện dây dẫn theo mật độ dòng điện kinh tế ($J_{kt}$) kết hợp kiểm tra điều kiện phát nóng cho phép và vầng quang điện.
  3. So sánh kinh tế - kỹ thuật: Đánh giá chi phí tính toán quy đổi hàng năm ($Z$) cho cả 5 phương án để chọn ra cấu trúc tối ưu toàn cục.
  4. Thiết kế trạm biến áp 110/22kV: Tính chọn số lượng, chủng loại và công suất định mức máy biến áp (MBA) cho 6 trạm; thiết kế sơ đồ nối điện chính cho từng cấp độ phụ tải.
  5. Tính toán chế độ xác lập và điều chỉnh điện áp: Xác định phân bố công suất, điện áp nút và tổn thất trong các chế độ cực đại ($P_{\text{max}}$), cực tiểu ($P_{\text{min}} = 40% P_{\text{max}}$) và sự cố đơn lẻ ($N-1$); lựa chọn các đầu phân áp dưới tải (OLTC) để giữ ổn định điện áp thứ cấp 22kV.

Kết quả kỳ vọng đạt được bao gồm: tổn thất điện áp chế độ bình thường $\Delta U_{\text{max}} \le 10%$, chế độ sau sự cố $\Delta U_{\text{sc}} \le 15%$; điện áp thanh cái 22kV duy trì trong biên độ cho phép $\pm 5%$; và giảm thiểu chi phí tính toán hàng năm $Z$. Phạm vi dự án bao gồm việc tính toán từ thanh cái cao áp 110kV của nguồn đến thanh cái 22kV thứ cấp của 6 trạm hạ áp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế lưới điện truyền tải khu vực, việc lựa chọn cấu trúc mạng điện ảnh hưởng trực tiếp đến độ tin cậy và chi phí đầu tư. Bảng dưới đây so sánh các mô hình cấu trúc phổ biến hiện nay:

Tiêu chí Mạng hình tia độc lập (Radial Lines) Mạng mạch vòng kín (Ring/Mesh Network) Mạng phân nhánh nối tiếp (Tapped/Chain Lines)
Ưu điểm - Vận hành đơn giản, dễ bảo vệ rơle
- Tổn thất điện áp trên từng nhánh độc lập
- Chi phí đóng cắt ban đầu vừa phải		 - Độ tin cậy rất cao ($N-1$ linh hoạt)
- Cân bằng trào lưu công suất tốt
- Khả năng hỗ trợ điện áp cao		 - Tổng chiều dài đường dây ngắn
- Tiết kiệm vốn đầu tư ban đầu ($K$)
Nhược điểm - Chi phí đầu tư đường dây cao nếu dùng mạch kép toàn bộ - Vận hành phức tạp, yêu cầu điều độ SCADA tiên tiến
- Dòng ngắn mạch lớn		 - Độ tin cậy thấp, sự cố đầu nguồn làm mất điện toàn tuyến
- Sụt áp tích lũy lớn ở cuối nguồn
Mức độ phù hợp Rất cao (Phù hợp với bán kính phân bố 20-60 km) Trung bình (Chi phí thiết bị bảo vệ cao cho mạng 110kV nhỏ) Thấp (Không đảm bảo tiêu chuẩn $N-1$ cho phụ tải loại I)

Yêu cầu kỹ thuật dự án được phân bổ theo phương pháp MoSCoW:

  • Must have (Bắt buộc): Cung cấp điện liên tục qua lộ kép và 2 MBA song song cho phụ tải loại I (Trạm 2, 4, 5, 6); kiểm tra nhiệt độ dây dẫn ở chế độ sự cố $I_{\text{sc}} \le k_{\text{hc}} I_{\text{cp}}$; tiết diện dây $F \ge 70\text{ mm}^2$ để chống phóng điện vầng quang trên cấp 110kV.
  • Should have (Nên có): Tích hợp thiết bị điều chỉnh điện áp dưới tải (OLTC) cho các trạm phụ tải loại I; cắt giảm 1 MBA ở chế độ non tải ($P_{\text{min}}$) để giảm tổn thất không tải $\Delta P_0$.
  • Could have (Có thể có): Đặt tụ bù tĩnh tại trạm có phụ tải công suất lớn và ở xa nguồn (Trạm 3) để nâng hệ số công suất $\cos\varphi \ge 0.90$.
  • Won't have (Chưa thực hiện): Hệ thống điều khiển tự động hóa lưới điện phân phối thông minh (DMS/Smart Grid) và mạch vòng liên kết liên vùng 220kV.

Thiết kế hệ thống

Kiến trúc mạng điện được xây dựng dựa trên nguyên tắc cấp điện từ thanh cái 110kV nguồn (nút cân bằng) đến 6 trạm hạ áp 110/22kV.

       [ Nguồn Hệ Thống 110kV (Slack Bus) ]
             |          |          |          |          |          |
       (Lộ đơn)   (Lộ kép)   (Lộ đơn)   (Lộ kép)   (Lộ kép)   (Lộ kép)
             |          |          |          |          |          |
          [TBA 1]    [TBA 2]    [TBA 3]    [TBA 4]    [TBA 5]    [TBA 6]
          (1x25MVA)  (2x25MVA)  (1x40MVA)  (2x25MVA)  (2x25MVA)  (2x16MVA)
          [Loại III] [Loại I]   [Loại III] [Loại I]   [Loại I]   [Loại I]
  • Vật liệu và quy cách đường dây: Sử dụng dây nhôm lõi thép AC (ACSR) treo trên cột thép mạ kẽm. Tiết diện dây dẫn được chọn theo $J_{kt} = 1.0\text{ A/mm}^2$ ứng với thời gian sử dụng công suất cực đại $T_{\text{max}} = 5500\text{ h/năm}$.
  • Thông số máy biến áp: Máy biến áp 3 pha 2 cuộn dây ngâm dầu, điện áp định mức 115/22kV hoặc 110/22kV, điện áp ngắn mạch tiêu chuẩn $U_k% = 10.5%$.
    • Trạm loại I: Trang bị 2 MBA vận hành song song; công suất mỗi máy chọn theo điều kiện quá tải sau sự cố $S_{\text{MBA}} \ge \frac{S_{\text{max}}}{1.4}$.
    • Trạm loại III: Trang bị 1 MBA công suất $S_{\text{MBA}} \ge S_{\text{max}}$.
  • Sơ đồ nối điện:
    • Phía 110kV trạm nguồn: Sơ đồ 2 hệ thống thanh góp có thanh cái liên lạc.
    • Phía 110kV trạm phụ tải loại I: Sơ đồ cầu trong (Internal Bridge Scheme) cho các tuyến dây ngắn $L < 70\text{ km}$ giúp tối ưu số lượng máy cắt cao áp.
    • Phía 110kV trạm phụ tải loại III: Sơ đồ khối đường dây - máy biến áp (Line-Transformer Block).

Methodology

Phương pháp thiết kế tuân thủ quy trình kỹ thuật hệ thống điện chuẩn hóa:

                                                 [Chọn đầu phân áp OLTC]
  • Đánh giá rủi ro và giải pháp:
    • Rủi ro đứt 1 mạch đường dây kép: Dây dẫn mạch còn lại được kiểm tra phát nóng với dòng sự cố $I_{\text{sc}} = 2 \cdot I_{\text{bt}} \le I_{\text{cp}}$.
    • Rủi ro sự cố 1 MBA tại trạm 2 máy: Máy còn lại tự động đảm nhận toàn bộ phụ tải nhờ hệ số quá tải cho phép $k_{\text{qt}} = 1.4$ trong thời gian xử lý sự cố.
    • Rủi ro điện áp trượt khỏi giới hạn: Tích hợp bộ điều áp dưới tải (OLTC) dải điều chỉnh $\pm 9 \times 1.78%$ trên cuộn cao áp.

Implementation và kết quả

Development process

Quá trình tính toán kỹ thuật được mô hình hóa thành các công thức giải tích chuẩn xác trong kỹ thuật truyền tải điện:

  1. Dòng điện làm việc cực đại và tiết diện kinh tế: $$I_{\text{max}} = \frac{S_{\text{max}}}{n \sqrt{3} U_{\text{đm}}} \cdot 10^3 \quad (\text{A}); \quad F_{kt} = \frac{I_{\text{max}}}{J_{kt}} \quad (\text{mm}^2)$$ (Trong đó $n=1$ với đường dây đơn, $n=2$ với đường dây kép).

  2. Mô hình tính toán trào lưu công suất và tổn thất: $$\Delta P_i = \frac{P_i^2 + Q_i^2}{U_{\text{đm}}^2} \cdot R_i; \quad \Delta Q_i = \frac{P_i^2 + Q_i^2}{U_{\text{đm}}^2} \cdot X_i$$ $$\Delta U% = \frac{P_i R_i + Q_i X_i}{U_{\text{đm}}^2} \cdot 100$$

  3. Hàm chi phí tính toán kinh tế quy đổi hàng năm: $$Z = (a_{\text{tc}} + a_{\text{vhđ}}) K_đ + \Delta A \cdot c$$ (Với $a_{\text{tc}} = 0.125$, $a_{\text{vhđ}} = 0.04$, giá điện tổn thất $c = 2,200\text{ VNĐ/kWh}$, thời gian tổn thất công suất cực đại $\tau = (0.124 + T_{\text{max}} \cdot 10^{-4})^2 \cdot 8760 = 3979.45\text{ giờ}$).

Dưới đây là đoạn mã Python phục vụ tự động hóa tính toán thông số dây dẫn và sụt áp trên các phân đoạn mạng 110kV:

import math

class PowerLineSection:
    def __init__(self, name, P_mw, Q_mvar, length_km, circuits=2, U_dm=110.0):
        self.name = name
        self.P = P_mw
        self.Q = Q_mvar
        self.L = length_km
        self.n = circuits
        self.U = U_dm
        self.S = math.sqrt(P_mw**2 + Q_mvar**2)

    def calculate_current_and_section(self, J_kt=1.0):
        # Dòng điện định mức lớn nhất qua mỗi mạch
        self.I_max = (self.S * 1e3) / (self.n * math.sqrt(3) * self.U)
        self.F_calc = self.I_max / J_kt
        return self.I_max, self.F_calc

    def calculate_losses_and_drop(self, r0, x0):
        # Tổng trở đường dây
        R = (r0 * self.L) / self.n
        X = (x0 * self.L) / self.n
        # Tổn thất điện áp và công suất
        delta_U_pct = ((self.P * R + self.Q * X) / (self.U**2)) * 100.0
        delta_P = ((self.P**2 + self.Q**2) / (self.U**2)) * R
        return delta_U_pct, delta_P

# Kiểm tra tính toán tuyến N-2 (Lộ kép, P=22MW, Q=19.3MVAr, L=56.5km)
line_N2 = PowerLineSection("N-2", P_mw=22.0, Q_mvar=19.3, length_km=56.5, circuits=2)
I_max_N2, F_N2 = line_N2.calculate_current_and_section(J_kt=1.0)
# Chọn AC-95: r0 = 0.31 Ohm/km, x0 = 0.43 Ohm/km
dU_bt, dP_bt = line_N2.calculate_losses_and_drop(r0=0.31, x0=0.43)

print(f"Lộ {line_N2.name}: I_max = {I_max_N2:.2f} A, Tiết diện F_kt = {F_N2:.2f} mm2")
print(f"Tổn thất điện áp bình thường: {dU_bt:.2f} %, Tổn thất công suất: {dP_bt:.3f} MW")

Testing và validation

Hệ thống được kiểm thử xác lập trên 3 chế độ tải toàn diện:

  1. Chế độ phụ tải cực đại ($P_{\text{max}}$):

    • Tổng công suất yêu cầu: $S_{y/c} = 123.205 + j98.450\text{ MVA}$.
    • Khả năng cấp của nguồn với $\cos\varphi=0.8$: $Q_N = P_N \cdot \tan\varphi = 123.205 \times 0.75 = 92.403\text{ MVAr}$.
    • Dung lượng bù cưỡng bức cần thiết: $Q_{\text{bù}} = 98.450 - 92.403 = 6.047\text{ MVAr}$.
    • Thực hiện đặt bộ tụ bù tĩnh $Q_{b3} = 9.92\text{ MVAr}$ tại Phụ tải 3, đưa $\cos\varphi_3$ từ 0.75 lên 0.90, giải quyết dứt điểm thiếu hụt công suất phản kháng.

  2. Chế độ phụ tải cực tiểu ($P_{\text{min}} = 40% P_{\text{max}}$):

    • Tổng công suất: $S_{y/c} = 48.383 + j27.133\text{ MVA}$.
    • Điều kiện cắt giảm MBA vận hành kinh tế: $$S_{\text{pt}} \le S_{\text{gh}} = S_{\text{đm}} \sqrt{\frac{\Delta P_0}{n(n-1)\Delta P_n - \Delta P_0}}$$
    • Kết quả: Tại các trạm lộ kép 2, 4, 5, 6, phụ tải cực tiểu ($S_{\text{pt}} \approx 6.5 - 11.69\text{ MVA}$) đều nhỏ hơn giới hạn kinh tế $S_{\text{gh}} = 17.38\text{ MVA}$. Do đó, tiến hành cắt bớt 1 MBA tại mỗi trạm, tiết kiệm đáng kể tổn thất không tải.

  3. Chế độ sự cố ($N-1$ khi đứt 1 mạch ở chế độ $P_{\text{max}}$):

    • Tổng trở đường dây tăng gấp đôi, công suất phản kháng cần bù tăng lên $13.577\text{ MVAr}$. Mạng điện vẫn vận hành an toàn trong dải nhiệt độ và điện áp quy định.

Kết quả đạt được

Bảng tổng hợp so sánh các chỉ tiêu kinh tế - kỹ thuật của 5 phương án mạng điện được thiết kế:

Chỉ tiêu kỹ thuật - kinh tế Phương án 1 (Hỗn hợp) Phương án 2 (Tia độc lập) Phương án 3 (Liên thông 2-1, 6-3) Phương án 4 (Liên thông 2-6, 4-5) Phương án 5 (Hỗn hợp 4-3, 5-1, 6-2)
$\Delta U_{\text{max bt}} (%)$ 7.76% 6.42% 8.89% 8.93% 8.68%
$\Delta U_{\text{max sc}} (%)$ 12.34% 7.38% 12.91% 17.86% 12.82%
Tổng tổn thất $\Delta P$ (MW) 3.496 MW 2.996 MW 3.410 MW 4.740 MW 4.290 MW
Tổn thất điện năng $\Delta A$ (MWh) 13,912.15 11,925.25 13,569.92 18,862.59 17,071.84
Chi phí tính toán $Z$ ($10^6$ đ) 52,091.43 33,203.98 52,481.95 65,980.36 61,091.43
Đánh giá lựa chọn Loại CHỌN (Tối ưu toàn diện) Loại Loại Loại

Phương án 2 được lựa chọn chính thức với thông số đường dây và máy biến áp cụ thể:

  • Lộ N-1: 1 mạch AC-120 ($L=50.99\text{ km}$), TBA 1 trang bị 1 máy TPDH-25000/110.
  • Lộ N-2: 2 mạch AC-95 ($L=56.50\text{ km}$), TBA 2 trang bị 2 máy TPDH-25000/110.
  • Lộ N-3: 1 mạch AC-185 ($L=60.00\text{ km}$), TBA 3 trang bị 1 máy TPDH-40000/110.
  • Lộ N-4: 2 mạch AC-95 ($L=42.40\text{ km}$), TBA 4 trang bị 2 máy TPDH-25000/110.
  • Lộ N-5: 2 mạch AC-70 ($L=58.30\text{ km}$), TBA 5 trang bị 2 máy TPDH-25000/110.
  • Lộ N-6: 2 mạch AC-50 ($L=31.60\text{ km}$), TBA 6 trang bị 2 máy TDH-16000/110.

Đổi mới và đóng góp

  1. Phương pháp luận tối ưu hóa đa mục tiêu: Kết hợp đồng thời mật độ dòng kinh tế $J_{kt}$, tiêu chuẩn $N-1$ và hàm chi phí quy đổi tương đương $Z$, giúp Phương án 2 giảm 14.28% tổn thất điện năng ($\Delta A$) và tiết kiệm 36.26% tổng chi phí tính toán hàng năm so với phương án mạng hỗn hợp (Phương án 1).
  2. Chiến lược vận hành kinh tế trạm biến áp: Xác định chính xác ngưỡng chuyển đổi $S_{\text{gh}} = 17.38\text{ MVA}$, cho phép sa thải 1 MBA trong chế độ phụ tải cực tiểu ($40% P_{\text{max}}$), giảm $50%$ tổn thất không tải $\Delta P_0$ tại 4 trạm phân phối chính.
  3. Phối hợp điều áp chính xác qua OLTC: Xây dựng thuật toán chọn nấc phân áp động ($n = -9 \dots +9$), đảm bảo độ lệch điện áp tại thanh cái 22kV ở chế độ cực đại chỉ dao động từ $+1.36%$ đến $+4.26%$ (nằm hoàn toàn trong phạm vi khống chế khắt khe $\pm 5%$).
  4. Đóng góp học thuật và thực tiễn: Cung cấp tài liệu thiết kế mẫu mực cho sinh viên và kỹ sư ngành Hệ thống điện về quy trình tính toán mạng truyền tải 110kV chuẩn quy phạm Việt Nam.

Ứng dụng thực tế và triển khai

  • Môi trường ứng dụng: Quy hoạch và nâng cấp lưới điện truyền tải cấp tỉnh/khu vực công nghiệp tập trung tại các tỉnh trung du miền núi phía Bắc (như Thái Nguyên, Bắc Kạn).
  • Lộ trình triển khai dự án (Roadmap 24 tháng):
    • Giai đoạn 1 (Tháng 1 - 4): Khảo sát địa hình, giải phóng mặt bằng tuyến hành lang an toàn lưới điện 110kV.
    • Giai đoạn 2 (Tháng 5 - 12): Đúc móng, dựng cột thép định hình và rải căng dây nhôm lõi thép AC.
    • Giai đoạn 3 (Tháng 13 - 18): Xây dựng trạm phân phối 110/22kV, lắp đặt MBA TPDH và tích hợp thiết bị điều áp dưới tải OLTC.
    • Giai đoạn 4 (Tháng 19 - 22): Lắp đặt hệ thống rơle bảo vệ kỹ thuật số, tủ hợp bộ 22kV và tụ bù tĩnh 9.92 MVAr.
    • Giai đoạn 5 (Tháng 23 - 24): Thí nghiệm hiệu chỉnh, đóng điện nghiệm thu không tải/có tải và bàn giao điều độ hệ thống điện miền.
  • Phân tích hiệu quả kinh tế: Với mức giảm tổn thất gần $2\text{ triệu kWh/năm}$, dự án tiết kiệm hơn $4.3\text{ tỷ VNĐ/năm}$ chi phí vận hành, giúp rút ngắn thời gian thu hồi vốn đầu tư ($T_{\text{hv}}$) xuống dưới 8 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Tính toán chế độ xác lập mới dừng ở phương pháp giải tích truyền thống với giả số điện áp cơ sở tại nút nguồn, chưa tích hợp thuật toán Newton-Raphson hay Fast Decoupled trên nền tảng số.
    • Chưa xét đến yếu tố phát điện phân tán (DG) từ các nguồn năng lượng tái tạo (điện mặt trời mái nhà, thủy điện nhỏ) đấu nối vào lưới 22kV.
  • Hướng phát triển tiếp theo:
    • Ứng dụng phần mềm chuyên dụng như PSS/E, ETAP hoặc PowerWorld để mô phỏng tính toán ngắn mạch đa điểm ($I_N^{(3)}, I_N^{(1)}$) và ổn định động lực học hệ thống.
    • Nghiên cứu chuyển đổi các trạm biến áp sang mô hình Trạm biến áp không người trực (Digital Substation) theo chuẩn truyền thông IEC 61850.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Hệ thống điện: Có tài liệu tham khảo hoàn chỉnh, chuẩn mực về các bước thiết kế đồ án môn học Lưới điện và đồ án tốt nghiệp kỹ sư.
  • Kỹ sư tư vấn thiết kế điện (PE / Design Engineers): Áp dụng trực tiếp quy trình lựa chọn dây dẫn, phối hợp nấc phân áp MBA và tối ưu hóa vị trí đặt tụ bù.
  • Công ty Điện lực (PC / EVN): Tài liệu tham chiếu kinh tế - kỹ thuật phục vụ thẩm định các dự án đầu tư xây dựng lưới điện phân phối cấp tỉnh.
  • Nhà nghiên cứu: Cung cấp bộ dữ liệu mẫu (Benchmark dataset) gồm 6 nút tải thực tế để thử nghiệm các thuật toán tối ưu hóa bầy đàn (PSO, GA) trong bài toán quy hoạch nguồn và lưới.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi để triển khai mạng điện 110kV là gì?
    Yêu cầu hành lang tuyến an toàn điện áp 110kV, móng cột thép chịu lực theo tiêu chuẩn TCVN, dây dẫn $F \ge 70\text{ mm}^2$ chống vầng quang, và trạm biến áp hạ áp phải đáp ứng tiêu chuẩn phòng cháy chữa cháy và xả dầu sự cố.

  2. Tại sao Phương án 2 (Mạng hình tia) lại có chi phí quy đổi $Z$ thấp nhất dù chiều dài xây dựng lớn?
    Vì Phương án 2 có tổn thất công suất $\Delta P = 2.996\text{ MW}$ thấp nhất trong 5 phương án. Tổn thất điện năng hàng năm $\Delta A$ giảm mạnh dẫn đến chi phí vận hành hàng năm $Y$ thấp, bù đắp hoàn toàn phần vốn đầu tư đường dây ban đầu.

  3. Làm thế nào để tích hợp hệ thống SCADA vào trạm biến áp được thiết kế?
    Trang bị các rơle bảo vệ kỹ thuật số hỗ trợ giao thức IEC 60870-5-104 hoặc IEC 61850, lắp đặt RTU (Remote Terminal Unit) hoặc Gateway để truyền tín hiệu đo lường (TMW), trạng thái (TSW) và điều khiển (TCW) về Trung tâm điều độ hệ thống điện.

  4. Khi nào cần vận hành 1 máy biến áp tại trạm có 2 máy biến áp?
    Khi phụ tải thực tế giảm xuống dưới công suất giới hạn kinh tế $S_{\text{gh}}$ (chế độ phụ tải cực tiểu $P_{\text{min}} = 40% P_{\text{max}}$), việc cắt bớt 1 máy giúp triệt tiêu hoàn toàn tổn thất không tải $\Delta P_0$ của máy đó, tối ưu hóa hiệu suất truyền tải.

  5. Thời gian hoàn vốn của các thiết bị bù công suất phản kháng được tính như thế nào?
    Thời gian hoàn vốn tính bằng tỷ số giữa chi phí mua sắm lắp đặt tụ bù tĩnh với giá trị điện năng tiết kiệm được do giảm tổn thất $\Delta P$ và $\Delta Q$ trên lưới, thông thường đạt mức hoàn vốn rất nhanh (từ 1.2 đến 2 năm).

Kết luận

Bản thiết kế mạng điện khu vực 110kV cấp điện cho 6 phụ tải đã giải quyết trọn vẹn bài toán cân bằng năng lượng và đảm bảo chất lượng cung cấp điện. Bằng việc áp dụng phương pháp so sánh kinh tế - kỹ thuật toàn diện, Phương án 2 (Mạng hình tia độc lập) đã được chứng minh là phương án tối ưu nhất với tổn thất điện áp cực đại bình thường chỉ $6.42%$, sau sự cố $7.38%$, và tổng chi phí quy đổi hàng năm $Z = 33,203.98 \times 10^6\text{ VNĐ}$. Việc kết hợp bù công suất phản kháng $9.92\text{ MVAr}$ tại nút tải xa nguồn và ứng dụng máy biến áp điều áp dưới tải OLTC là giải pháp kỹ thuật hoàn thiện, sẵn sàng chuyển giao cho các giai đoạn thiết kế bản vẽ thi công và triển khai thực tế.
