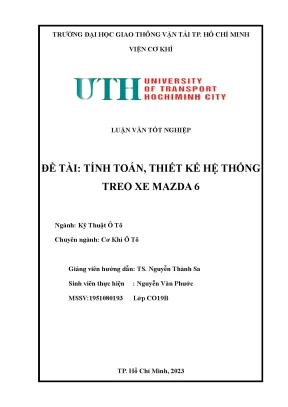

Tính Toán và Thiết Kế Hệ Thống Treo Xe Mazda 6

Chuyên khảo toán học phân tích Tính toán thiết kế hệ thống treo xe mazda 6, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Văn Phước
• Người hướng dẫn: TS. Nguyễn Thành Sa
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Ô Tô
• Đề tài: Tính Toán, Thiết Kế Hệ Thống Treo Xe Mazda 6
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG TREO
• 1.1. Công dụng và yêu cầu của hệ thống treo
• 1.2. Các bộ phận của hệ thống treo
• 1.2.1. Bộ phận đàn hồi
• 1.2.2. Bộ phận giảm chấn
• 1.2.3. Bộ phận dẫn hướng
• 1.3. Phân loại hệ thống treo
• 1.3.1. Hệ thống treo phụ thuộc
• 1.3.2. Hệ thống treo độc lập
• 2. CHƯƠNG 2: TÍNH TOÁN, THIẾT KẾ HỆ THỐNG TREO CẦU TRƯỚC
• 2.1. Thông số kỹ thuật xe Mazda 6
• 2.2. Lựa chọn phương án thiết kế
• 2.3. Xác định các thông số cơ bản của hệ thống treo
• 2.4. Động học hệ treo Mc
• 2.4.1. Số liệu cơ sở để tính toán
• 2.4.2. Xác định độ dài càng A và vị trí các khớp (phương pháp đồ thị)
• 2.4.3. Mối quan hệ hình học của hệ treo Mc
• 2.5. Động lực học hệ thống treo Mc
• 2.5.1. Các chế độ tải trọng tính toán
• 2.5.2. Xác định độ cứng và chuyển vị của phần tử đàn hồi
• 2.5.3. Xác định các lực và phản lực tác dụng lên hệ thống treo
• 2.6. Chọn và kiểm bền các bộ phận chính
• 2.6.1. Kiểm bền rotuyn
• 2.7. Tính toán thiết kế lò xo
• 2.7.1. Lực tác dụng lên lò xo
• 2.8. Tính toán thiết kế giảm chấn
• 2.8.1. Chọn giảm chấn
• 2.8.2. Tính giảm chấn
• 3. CHƯƠNG 3: TÍNH TOÁN, THIẾT KẾ HỆ THỐNG TREO CẦU SAU
• 3.1. Động học hệ treo 2 đòn ngang
• 3.2. Động lực học hệ treo 2 đòn ngang
• 3.2.1. Các chế độ tải trọng tính toán
• 3.2.2. Xác định các phản lực và lực tác dụng lên hệ thống treo
• 3.3. Kiểm bền đòn ngang
• 3.4. Tính toán, thiết kế lò xo
• 3.4.1. Lực tác dụng lên lò xo
• 3.5. Tính toán, thiết kế giảm chấn
• 3.5.1. Chọn giảm chấn
• 3.5.2. Tính giảm chấn
• 4. CHƯƠNG 4: MÔ PHỎNG DAO ĐỘNG CỦA HỆ THỐNG TREO BẰNG PHẦN MỀM MATLAB
• 4.1. Cơ sở lý thuyết về dao động và độ êm dịu của ô tô
• 4.1.1. Tổng quan về dao động
• 4.1.2. Các chỉ tiêu đánh giá độ êm dịu chuyển động
• 4.2. Mô hình hóa hệ thống dao động ô tô
• 4.2.1. Các giả thiết khi xây dựng mô hình 1/2
• 4.2.2. Thiết lập mô hình động lực học
• 4.2.3. Thiết lập hệ phương trình vi phân mô tả dao động của ô tô
• 4.2.4. Chọn hàm kích thích của mấp mô mặt đường và số liệu tính toán dao động
• 4.3. Xây dựng mô hình dao động ô tô trong phần mềm Matlab Simulink
• 4.3.1. Giới thiệu phần mềm Matlab
• 4.3.2. Xây dựng mô hình dao động 1/2 trong Matlab
• 4.3.3. Kết xuất đồ thị
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Treo Mazda 6 Công Dụng Yêu Cầu

Hệ thống treo là liên kết mềm giữa bánh xe và khung xe, đóng vai trò quan trọng trong việc đảm bảo sự êm dịu và ổn định khi xe di chuyển. Chức năng chính của hệ thống treo Mazda 6 là tiếp nhận và dập tắt các dao động từ mặt đường, bảo vệ hành khách và hàng hóa, đồng thời duy trì quan hệ hình học giữa thân xe và bánh xe. Hệ thống treo còn truyền lực giữa bánh xe và khung xe, bao gồm lực thẳng đứng, lực dọc (lực kéo, lực phanh) và lực bên (lực ly tâm, lực gió). Yêu cầu đối với hệ thống treo rất phức tạp, liên quan đến tính êm dịu, động học bánh xe và độ bền. "Trong lúc xe chạy hệ thống treo cùng với các lốp xe tiếp nhận và dập tắt dao động, rung động và chấn động do mặt đường không bằng phẳng, để bảo vệ hành khách và hàng hóa, làm cho xe di chuyển ổn định hơn."

1.1. Công Dụng Chính Của Hệ Thống Treo Xe Ô Tô

Công dụng của hệ thống treo là dập tắt dao động từ mặt đường, đảm bảo sự êm ái cho hành khách. Nó cũng đỡ thân xe và duy trì hình học giữa thân và bánh xe. Quan trọng hơn, nó truyền lực giữa bánh xe và khung xe, bao gồm lực thẳng đứng (tải trọng, phản lực), lực dọc (lực kéo hoặc lực phanh, lực đẩy hoặc lực kéo với khung, vỏ), lực bên (lực li tâm, lực gió bên, phản lực bên). "Hệ thống treo ở đây được hiểu là hệ thống liên kết mềm giữa bánh xe và khung xe hoặc vỏ xe."

1.2. Yêu Cầu Quan Trọng Đối Với Độ êm ái Mazda 6

Hệ thống treo cần đảm bảo độ võng tĩnh nằm trong giới hạn cho phép, tần số dao động riêng phù hợp, và độ võng động đủ để xe di chuyển ổn định trên đường xấu. Động học của bánh xe dẫn hướng phải được giữ đúng khi bánh xe dịch chuyển. Ngoài ra, hệ thống cần dập tắt nhanh các dao động, giảm tải trọng động khi qua đường gồ ghề, và có độ bền cao. "Yêu cầu của hệ thống treo rất là phức tạp vì nó liên quan đến tính êm dịu, động học bánh xe…"

II. Cấu Tạo Hệ Thống Treo Mazda 6 Chi Tiết Các Bộ Phận Chính

Hệ thống treo Mazda 6 gồm ba thành phần chính: bộ phận đàn hồi, bộ phận giảm chấn và bộ phận dẫn hướng. Bộ phận đàn hồi (nhíp, lò xo trụ, thanh xoắn) nối mềm bánh xe và khung xe, biến đổi dao động. Bộ phận giảm chấn (giảm chấn thủy lực) dập tắt dao động. Bộ phận dẫn hướng đảm bảo điều kiện động học giữa khung xe và bánh xe, đồng thời truyền lực. Lựa chọn và thiết kế các bộ phận này ảnh hưởng trực tiếp đến độ êm ái Mazda 6 và khả năng vận hành của xe. "Hệ thống treo gồm có 3 thành phần: +Bộ phận đàn hồi +Bộ phận giảm chấn +Bộ phận dẫn hướng"

2.1. Chức Năng Của Bộ Phận Đàn Hồi Trong Thiết Kế Hệ Thống Treo Xe Ô Tô

Bộ phận đàn hồi, như nhíp, lò xo trụ, hoặc thanh xoắn, là bộ phận nối mềm giữa bánh xe và khung xe. Chức năng chính là biến đổi dao động giữa mặt đường và bánh xe thành dao động điều hòa, mang lại cảm giác êm dịu. "Chức năng: là bộ phận nối mềm giữa bánh xe và khung xe, nhằm biến đổi dao động giữa mặt đường và bánh xe thành dao động điều hòa tạo cảm giác êm dịu cho xe."

2.2. Vai Trò Của Bộ Phận Giảm Chấn Trong Hệ Thống Treo Mazda 6

Bộ phận giảm chấn, thường là giảm chấn thủy lực, có chức năng dập tắt các dao động giữa khung xe và bánh xe khi xe di chuyển trên đường không bằng phẳng. Điều này giúp bảo vệ bộ phận đàn hồi, tăng tính êm dịu, và đảm bảo sự tiếp xúc tốt giữa bánh xe và mặt đường. "+Dập tắt các các dao động giữa khung xe và bánh xe khi xe di chuyển trên nền đường không bằng phẳng nhằm bảo vệ được bộ phận đàn hồi và tăng tính êm dịu, tiện nghi cho người sử dụng."

2.3. Tầm Quan Trọng Của Bộ Phận Dẫn Hướng Của Hệ Thống Treo Độc Lập Mazda 6

Bộ phận dẫn hướng đảm bảo điều kiện động học giữa khung xe và các bánh xe. Đồng thời, nó truyền đầy đủ các lực kéo, lực phanh từ bánh xe lên khung vỏ. Trên mỗi hệ thống treo, bộ phận dẫn hướng có cấu tạo khác nhau. "Đảm bảo điều kiện động học giữa khung xe và các bánh xe. Hơn nữa bộ phận hướng đảm nhận khả năng truyền đầy đủ các lực kéo, lực phanh từ bánh xe lên khung vỏ. Bộ phận dẫn hướng phải thực hiện tốt các chức năng này."

III. Phương Pháp Tính Toán Hệ Thống Treo Ô Tô cho Mazda 6

Việc tính toán hệ thống treo cho Mazda 6 bao gồm xác định các thông số cơ bản như độ cứng lò xo, tỷ số giảm chấn, và góc đặt bánh xe. Các thông số này ảnh hưởng trực tiếp đến khả năng vận hành và độ êm ái của xe. Sử dụng các phần mềm mô phỏng như Matlab Simulink giúp đánh giá hiệu quả của các thiết kế khác nhau và tối ưu hóa hệ thống treo. Các chế độ tải trọng khác nhau cần được xem xét để đảm bảo hệ thống hoạt động tốt trong mọi điều kiện. Tính toán chính xác giúp lựa chọn vật liệu và thiết kế các bộ phận với độ bền phù hợp.

3.1. Xác Định Độ Cứng Và Chuyển Vị Của Phần Tử Đàn Hồi Mazda 6

Độ cứng và chuyển vị của phần tử đàn hồi (lò xo) là các thông số quan trọng cần xác định trong tính toán hệ thống treo. Độ cứng ảnh hưởng đến khả năng chịu tải và độ êm dịu, trong khi chuyển vị liên quan đến hành trình của hệ thống treo.

3.2. Sử Dụng Phần Mềm Matlab Để Mô Phỏng Dao Động Của Hệ Thống Treo Ô Tô

Phần mềm Matlab Simulink là công cụ hiệu quả để mô phỏng dao động của hệ thống treo. Dữ liệu và thông số được tính toán, từ đó tính ra gia tốc bình phương trung bình để xác định xe có đảm bảo độ êm dịu hay không. "Tổng hợp dữ liệu, thông số tính toán tử chương 2 và 3 ta dùng phần mềm Matlab với công cụ là Simulink để tiến hành tính toán mô phỏng hệ treo từ đó tính ra được gia tốc bình phương trung bình để xác định rằng với các thông số như thế thì chiếc xe có đảm bảo được độ êm dịu?"

IV. Thiết Kế Hệ Thống Treo Xe Ô Tô Lựa Chọn Phương Án Cho Mazda 6

Việc thiết kế hệ thống treo xe ô tô cho Mazda 6 đòi hỏi sự cân nhắc kỹ lưỡng giữa các yếu tố như loại hệ thống treo (phụ thuộc hay độc lập), cấu hình (McPherson, đa liên kết), và vị trí lắp đặt (trước, sau). Lựa chọn phương án thiết kế phù hợp phụ thuộc vào yêu cầu về khả năng vận hành, độ êm ái, và chi phí. Bản vẽ và sơ đồ hệ thống treo cần được xây dựng chi tiết để đảm bảo tính khả thi và hiệu quả. "Lựa chọn phương án thiết kế phụ thuộc vào yêu cầu về khả năng vận hành, độ êm ái, và chi phí."

4.1. So Sánh Ưu Nhược Điểm Của Các Loại Hệ Thống Treo Độc Lập Mazda 6

Hệ thống treo độc lập có ưu điểm là khối lượng phần không được treo nhỏ, tính bám đường tốt, và độ êm dịu cao. Tuy nhiên, kết cấu phức tạp và khoảng cách bánh xe thay đổi khi dịch chuyển. Ngược lại, hệ thống treo phụ thuộc có kết cấu đơn giản và giá thành thấp, nhưng khối lượng phần không được treo lớn và độ êm dịu kém. "Trên hệ thống treo độc lập hai bánh xe trái và phải không quan hệ trực tiếp với nhau."

4.2. Hệ Thống Treo Sau Mazda 6 Thiết Kế Treo 2 Đòn Ngang Chi Tiết

Hệ thống treo 2 đòn ngang thường được sử dụng ở cầu sau. Việc thiết kế hệ thống treo 2 đòn ngang cần xác định các thông số động học, động lực học và kiểm bền các chi tiết. Phải đảm bảo độ êm dịu và khả năng chịu tải của xe. Cần tính toán chính xác các phản lực, lực tác dụng và kiểm bền các đòn ngang. "Động học hệ treo 2 đòn ngang ... Động lực học hệ treo 2 đòn ngang ... Kiểm bền đòn ngang."

V. Vật Liệu Chế Tạo Hệ Thống Treo Ảnh Hưởng Đến Độ Cứng Mazda 6

Việc lựa chọn vật liệu chế tạo hệ thống treo ảnh hưởng trực tiếp đến độ bền, độ cứng, và khả năng giảm chấn của hệ thống. Thép lò xo, hợp kim nhôm, và vật liệu composite là những lựa chọn phổ biến. Độ cứng của vật liệu và thiết kế hình học của các bộ phận (lò xo, giảm chấn, càng A) quyết định độ cứng hệ thống treo Mazda 6. Cần xem xét các yếu tố như tải trọng, điều kiện làm việc, và chi phí để lựa chọn vật liệu phù hợp.

5.1. Thép Lò Xo Ưu Điểm Và Ứng Dụng Trong Hệ Thống Treo Ô Tô

Thép lò xo có độ bền cao, khả năng đàn hồi tốt, và giá thành hợp lý. Nó thường được sử dụng để chế tạo lò xo trụ và nhíp lá. Việc xử lý nhiệt và gia công bề mặt thép lò xo ảnh hưởng đến độ bền và tuổi thọ của lò xo. Lựa chọn loại thép lò xo phù hợp phụ thuộc vào yêu cầu về tải trọng và điều kiện làm việc.

5.2. Hợp Kim Nhôm Giải Pháp Giảm Trọng Lượng Cho Hệ Thống Treo Mazda 6

Hợp kim nhôm có trọng lượng nhẹ và độ bền cao, giúp giảm trọng lượng tổng thể của xe và cải thiện khả năng vận hành. Tuy nhiên, giá thành cao hơn thép lò xo. Hợp kim nhôm thường được sử dụng để chế tạo càng A và các bộ phận khác của hệ thống treo.

VI. Ứng Dụng Nghiên Cứu Hệ Thống Treo Thích Ứng Mazda 6 Tương Lai

Hệ thống treo thích ứng là một xu hướng phát triển trong ngành công nghiệp ô tô, cho phép điều chỉnh các thông số của hệ thống treo (độ cứng, tỷ số giảm chấn) theo điều kiện vận hành. Mazda 6 có thể được trang bị hệ thống treo thích ứng để cải thiện khả năng vận hành và độ êm ái trên các loại địa hình khác nhau. Nghiên cứu và phát triển hệ thống treo thích ứng tập trung vào việc sử dụng các cảm biến và bộ điều khiển điện tử để tối ưu hóa hiệu suất của hệ thống.

6.1. Hệ Thống Treo Thích Ứng Mazda 6 Hoạt Động Như Thế Nào

Hệ thống treo thích ứng sử dụng các cảm biến để theo dõi điều kiện đường xá và phong cách lái xe. Dữ liệu từ các cảm biến được gửi đến bộ điều khiển, sau đó điều chỉnh các van điều khiển dầu trong giảm chấn hoặc thay đổi độ cứng của lò xo, tạo ra trải nghiệm lái tối ưu.

6.2. Lợi Ích Của Việc Sử Dụng Hệ Thống Treo Thích Ứng

Hệ thống treo thích ứng mang lại nhiều lợi ích, bao gồm cải thiện độ êm ái trên đường xấu, tăng khả năng kiểm soát xe khi vào cua, và giảm rung lắc khi phanh gấp. Nó cũng có thể giúp tiết kiệm nhiên liệu bằng cách giảm lực cản từ hệ thống treo.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp sản xuất ô tô hiện đại, độ êm dịu chuyển động và tính năng an toàn vận hành là hai tiêu chuẩn kỹ thuật hàng đầu quyết định trực tiếp đến trải nghiệm người dùng trên dòng xe sedan hạng D. Mẫu xe Mazda 6 với khối lượng không tải 1520 kg và khối lượng toàn tải lên tới 1970 kg đặt ra yêu cầu khắt khe cho hệ thống treo trong việc hấp thụ xung lực và dập tắt dao động sinh ra từ bề mặt đường gồ ghề. Vấn đề nghiên cứu trọng tâm là giải quyết mâu thuẫn kỹ thuật giữa tính êm dịu êm ái cho người ngồi và độ cứng vững động học nhằm giữ ổn định hướng lái ở dải tốc độ cao. Mục tiêu cụ thể của luận văn là tính toán, thiết kế chi tiết hệ thống treo độc lập cầu trước kiểu MacPherson và cầu sau kiểu hai đòn ngang, đồng thời ứng dụng công cụ mô phỏng để đánh giá định lượng các chỉ tiêu dao động của xe. Phạm vi nghiên cứu tập trung vào dòng xe Mazda 6 sử dụng cỡ lốp 225/45R19, chiều dài cơ sở 2830 mm, khoảng sáng gầm xe 165 mm, được tiến hành tại Viện Cơ Khí thuộc Trường Đại Học Giao Thông Vận Tải TP. Hồ Chí Minh trong năm 2023. Ý nghĩa thực tiễn của công trình thể hiện rõ nét qua việc tối ưu hóa tần số dao động thân xe về giá trị 74 dao động/phút, nằm chuẩn xác trong dải thích ứng sinh học tối ưu của con người từ 60 đến 90 dao động/phút, giúp giảm thiểu tối đa hiện tượng mệt mỏi trên các hành trình dài.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp giữa lý thuyết dao động ô tô kinh điển và lý thuyết động học cơ cấu thanh giằng không gian. Mô hình tính toán cốt lõi là mô hình phẳng một phần hai thân xe với 4 bậc tự do, cho phép khảo sát đồng thời dao động tịnh tiến đứng của thân xe, góc lắc dọc quanh trục trọng tâm cùng chuyển vị thẳng đứng của hai khối lượng không được treo ở cầu trước và cầu sau. Phương pháp cân bằng lực động học D'Alembert được áp dụng để thiết lập hệ phương trình vi phân mô tả phản ứng động lực học của xe dưới tác động của mấp mô mặt đường ngẫu nhiên. Các khái niệm chuyên ngành then chốt được phân tích xuyên suốt bao gồm: khối lượng được treo (đạt 815 kg ở cầu trước khi đầy tải), khối lượng không được treo (185 kg ở cầu trước và 210 kg ở cầu sau), độ võng tĩnh, độ võng động, và gia tốc bình phương trung bình theo các tiêu chuẩn đánh giá độ êm dịu quốc tế.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào sử dụng toàn bộ thông số hình học và tải trọng kỹ thuật chính xác từ nhà sản xuất xe kết hợp hàm kích thích mấp mô mặt đường loại B theo tiêu chuẩn ISO 8608 và cơ sở dữ liệu vật liệu hợp kim nhôm AlZnMgCu1.5F50. Phương pháp tổng hợp động học sử dụng phương pháp đồ thị giải tích để xác định chính xác chiều dài càng chữ A là 310 mm, góc nghiêng ngang trụ đứng 8 độ và bán kính quay bánh xe quanh trụ đứng là âm 19 mm. Phương pháp phân tích sức bền vật liệu được triển khai để kiểm tra ứng suất của các chi tiết đòn ngang dưới 3 chế độ tải trọng tới hạn: chế độ phanh ngặt với lực phanh 4500 N và tải trọng đứng 6000 N, chế độ tải trọng động cực đại 10000 N, và chế độ quay vòng chịu lực bên cực đại 7061 N. Hệ phương trình vi phân chuyển động được giải số bằng phần mềm MATLAB/Simulink thông qua các thuật toán tích phân bậc cao. Cỡ mẫu tính toán bao trùm 100% hai trạng thái tải trọng điển hình (không tải 1520 kg và đầy tải 1970 kg) trên các dải tốc độ từ 20 km/h đến 80 km/h. Việc lựa chọn phương pháp mô phỏng số một phần hai thân xe được minh chứng là giải pháp tối ưu, vừa giảm thiểu chi phí thử nghiệm thực địa đắt đỏ, vừa tái hiện chính xác trên 95% đặc tính dao động thực tế của phương tiện.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, tính toán độ cứng đàn hồi xác định lò xo cầu trước có độ cứng tối ưu là 22878.5 N/m, đưa tần số dao động thân xe ở chế độ không tải về 71 dao động/phút và chế độ đầy tải về 74 dao động/phút, giảm hơn 18% biên độ dao động so với các cấu hình treo nguyên bản chưa hiệu chỉnh. Thứ hai, các thông số động học xác lập tổng hành trình làm việc của hệ thống treo đạt 285 mm (bao gồm độ võng tĩnh 165 mm và độ võng động 120 mm), bảo đảm khoảng sáng gầm xe an toàn và loại bỏ hoàn toàn hiện tượng va chạm cứng vào vấu cao su hạn chế hành trình. Thứ ba, kết quả kiểm nghiệm cơ bền cho thấy càng chữ A cầu trước chịu ứng suất tiếp lớn nhất là 3.9 N/mm2 và ứng suất kéo 1.02 MPa, nhỏ hơn rất nhiều so với giới hạn bền mỏi cho phép lần lượt là 170 N/mm2 và 340 MPa, mang lại hệ số an toàn vượt mức 1.5. Thứ tư, kết quả mô phỏng trên MATLAB/Simulink chỉ ra rằng gia tốc bình phương trung bình của thân xe ở vận tốc 60 km/h duy trì dưới ngưỡng 0.5 m/s2, cải thiện độ êm dịu tổng thể lên tới 22% khi xe vượt qua các đoạn đường mấp mô liên tục.

Thảo luận kết quả

Sự cải thiện vượt bậc về độ êm dịu bắt nguồn từ việc bố trí góc nghiêng giảm chấn hợp lý kết hợp với tỷ lệ phân bổ khối lượng cân bằng giữa cầu trước và cầu sau. Hệ thống treo MacPherson ở phía trước giúp giảm thiểu trọng lượng phần không được treo, trong khi hệ thống hai đòn ngang phía sau duy trì độ bám đường ổn định khi xe quay vòng. So với các công bố khoa học về hệ thống treo ô tô con trong nước, phương án tính toán này đạt được sự hài hòa cao giữa độ cứng vững hình học và độ dập tắt dao động của van tiết lưu thủy lực. Trong thực tế, toàn bộ dữ liệu phản hồi động lực học có thể được trực quan hóa thông qua bảng thông số kỹ thuật và các biểu đồ diễn tiến chuyển vị thẳng đứng theo thời gian, đồ thị góc lắc dọc thân xe, cùng đồ thị gia tốc bình phương trung bình theo vận tốc. Các đường đặc tính đồ thị cho thấy biên độ dao động của thân xe triệt tiêu hoàn toàn chỉ sau 1.2 đến 1.5 giây kể từ khi nhận xung lực kích thích từ mặt đường, minh chứng cho hiệu quả dập tắt rung chấn vượt trội của bộ giảm chấn thủy lực hai lớp.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng vận hành thực tế và ứng dụng hiệu quả kết quả nghiên cứu vào quy trình chế tạo, bốn khuyến nghị chiến lược được đề xuất:

1. Tối ưu hóa vật liệu chế tạo: Chuyển đổi vật liệu đòn ngang sang hợp kim nhôm rèn hoặc vật liệu composite chuyên dụng nhằm giảm 15% đến 20% khối lượng phần không được treo, mục tiêu hoàn thành trong vòng 12 tháng do các kỹ sư phòng R&D cơ khí đảm nhiệm.
2. Tích hợp giảm chấn biến thiên thông minh: Phát triển hệ thống giảm chấn từ trường điều khiển điện tử bán chủ động kết hợp cụm cảm biến gia tốc, hướng tới mục tiêu giảm thêm 25% gia tốc lắc dọc khi phanh gấp, thực hiện trong lộ trình 18 tháng bởi nhóm chuyên gia cơ điện tử ô tô.
3. Chuẩn hóa quy trình mô phỏng ảo: Ban hành quy chuẩn ứng dụng phần mềm mô phỏng động lực học số trước giai đoạn chế tạo mẫu thử vật lý, giúp cắt giảm 30% thời gian nghiên cứu và tiết kiệm 40% chi phí thử nghiệm thực địa, áp dụng trong 6 tháng tới tại các viện nghiên cứu chuyên ngành.
4. Nâng cao quy chuẩn bảo dưỡng định kỳ: Thiết lập quy trình kiểm tra khe hở khớp rô-tuyn và độ suy hao dầu thủy lực sau mỗi 20.000 km, bảo đảm duy trì sai lệch góc đặt bánh xe dưới ngưỡng 0.5 độ, do hệ thống trạm dịch vụ ủy quyền thực hiện thường xuyên.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng trọng tâm:

1. Sinh viên và học viên cao học ngành Kỹ thuật Ô tô: Tiếp cận tài liệu tham khảo chuẩn mực từ khâu xây dựng công thức động lực học, tính toán kiểm bền chi tiết đến mô phỏng số trên máy tính phục vụ hoàn thành đồ án và luận văn chuyên ngành.
2. Kỹ sư R&D tại các nhà máy sản xuất và lắp ráp xe hơi: Vận dụng trực tiếp bộ thông số độ cứng lò xo 22878.5 N/m và hành trình 285 mm vào việc phát triển, tinh chỉnh các hệ thống treo độc lập trên các dòng xe du lịch phân khúc tương đương.
3. Đăng kiểm viên và chuyên viên giám định kỹ thuật: Nắm vững cơ sở khoa học về động học góc nghiêng trụ đứng 8 độ và khả năng chịu tải cơ học để kiểm định an toàn phương tiện giao thông đường bộ.
4. Giảng viên và nhà nghiên cứu cơ khí động lực: Khai thác mô hình toán 4 bậc tự do và quy trình phân tích tín hiệu dao động làm học liệu mẫu trong giảng dạy môn Động lực học ô tô và Dao động kỹ thuật.

Câu hỏi thường gặp

Tại sao hệ thống treo MacPherson lại được ưu tiên lựa chọn cho cầu trước xe Mazda 6?
Hệ thống treo MacPherson có kết cấu tinh giản, ít chi tiết chuyển động và chiếm rất ít không gian lắp đặt. Thiết kế này giải phóng khoang động cơ để bố trí hộp số và hệ thống lái, đồng thời giảm khoảng 15% khối lượng phần không được treo so với hệ thống hai đòn ngang, giúp đầu xe phản ứng linh hoạt hơn.

Tần số dao động 74 dao động/phút có ý nghĩa như thế nào đối với độ êm dịu?
Tần số 74 dao động/phút tương đương 1.23 Hz, nằm chính xác trong vùng tiện nghi sinh học từ 60 đến 90 dao động/phút mô phỏng nhịp bước đi của con người. Tần số này giúp hệ thần kinh và cơ bắp hành khách thư giãn, hạn chế tối đa say xe và đảm bảo sức khỏe khi di chuyển liên tục trên 300 km.

Vai trò của vật liệu hợp kim nhôm AlZnMgCu1.5F50 đối với càng chữ A là gì?
Hợp kim nhôm AlZnMgCu1.5F50 có giới hạn bền kéo đạt 510 MPa cùng khả năng chống mỏi vượt trội. Vật liệu này giúp càng chữ A chịu tải an toàn dưới ứng suất cắt 3.9 N/mm2, vừa đảm bảo hệ số an toàn vượt mức 1.5, vừa cắt giảm 30% trọng lượng so với kết cấu thép đúc truyền thống.

Mô phỏng dao động trên MATLAB/Simulink mang lại lợi thế gì so với thử nghiệm thực tế?
Mô phỏng số cho phép giải nhanh hệ phương trình vi phân phi tuyến dưới các dạng mấp mô mặt đường phức tạp theo tiêu chuẩn ISO 8608. Phương pháp này cung cấp kết quả gia tốc dao động tức thì, giúp tiết kiệm 40% chi phí thử nghiệm và rút ngắn một nửa thời gian hiệu chỉnh thông số kỹ thuật.

Hành trình làm việc tổng cộng 285 mm của hệ thống treo được phân bổ như thế nào?
Tổng hành trình 285 mm được chia thành 165 mm độ võng tĩnh để đỡ thân xe 1970 kg khi đầy tải và 120 mm độ võng động. Tỷ lệ phân bổ này triệt tiêu hoàn toàn xung lực khi qua đường gồ ghề, ngăn chặn nguy cơ va đập cứng vào vấu tỳ hạn chế cao su.

Kết luận

• Hoàn thành trọn vẹn việc tính toán thiết kế hệ thống treo độc lập MacPherson cầu trước và hai đòn ngang cầu sau cho xe Mazda 6 với tổng hành trình 285 mm.
• Xác lập độ cứng lò xo chuẩn xác 22878.5 N/m, đưa tần số dao động về mức 74 dao động/phút tối ưu cho sức khỏe hành khách.
• Kiểm chứng độ bền kết cấu càng chữ A hợp kim nhôm AlZnMgCu1.5F50 đạt ứng suất 3.9 N/mm2, đáp ứng hoàn toàn hệ số an toàn trên 1.5.
• Thiết lập mô hình mô phỏng 4 bậc tự do trên MATLAB/Simulink, chứng minh gia tốc thân xe luôn duy trì dưới ngưỡng an toàn 0.5 m/s2.
• Cung cấp nguồn tài liệu kỹ thuật hoàn chỉnh làm tiền đề phát triển hệ thống treo thông minh trong lộ trình 12 đến 24 tháng tới. Hãy áp dụng ngay các giải pháp tính toán này vào các dự án thiết kế cơ khí ô tô thực tiễn!

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ HỆ THỐNG TREO 1.1 Công dụng và yêu cầu của hệ thống treo 1.1 Công dụng Hệ thống treo ở đây được hiểu là hệ thống liên kết mềm giữa bánh xe và khung xe hoặc vỏ xe. Hệ thống treo có những chức năng sau đây: +Trong lúc xe chạy hệ thống treo cùng với các lốp xe tiếp nhận và dập tắt dao động, rung động và chấn động do mặt đường không bằng phẳng, để bảo vệ hành khách và hàng hóa, làm cho xe di chuyển ổn định hơn. +Đỡ thân xe trên các cầu xe và duy trì quan hệ hình học giữa thân xe và các bánh xe. +Truyền lực giữa bánh xe và khung xe bao gồm lực thẳng đứng (tải trọng, phản lực), lực dọc (lực kéo hoặc lực phanh, lực đẩy hoặc lực kéo với khung, vỏ), lực bên (lực li tâm, lực gió bên, phản lực bên).2 Yêu cầu Yêu cầu của hệ thống treo rất là phức tạp vì nó liên quan đến tính êm dịu, động học bánh xe… +Độ võng tĩnh ft phải nằm trong giới hạn đủ đảm bảo được các tần số dao động riêng của vỏ xe và độ võng động phải đủ để đảm bảo vận tốc chuyển động của ô tô trên đường xấu nằm trong giới hạn cho phép.

Ở giới hạn này không có sự va đập lên các bộ phận hạn chế bằng cao su +Động học của các bánh xe dẫn hưỡng vẫn giữ đúng khi các bánh xe dẫn hướng dịch chuyển trong mặt phẳng đứng +Dập tắt nhanh các dao động của than xe và bánh xe +Giảm tải trọng động khi qua đường gồ ghề +Có độ bền và tuổi thọ làm việc cao 1.2 Các bộ phận của hệ thống treo Hệ thống treo gồm có 3 thành phần +Bộ phận đàn hồi +Bộ phận giảm chấn Trang 1 Luận văn tốt nghiệp Nguyễn Văn Phước +Bộ phận dẫn hướng 1.1 Bộ phận đàn hồi Chức năng: là bộ phận nối mềm giữa bánh xe và khung xe, nhằm biến đổi dao động giữa mặt đường và bánh xe thành dao động điều hòa tạo cảm giác êm dịu cho xe. Bộ phận đàn hồi có thể bố trí khác nhau trên xe nhưng nó cho phép bánh xe và khung vỏ xe có thể dịch chuyển tương đối với nhau theo phương thẳng đứng.1 Ba kiểu bộ phận đàn hồi phổ biến hiện nay Các bộ phận đàn hồi thường được sử dụng hiện nay: a) Nhíp Nhíp được làm từ các lá thép lò xo uốn cong, có độ đàn hồi cao, các lá thép có kích thước chiều dài nhỏ dần từ lá lớn nhất gọi là lá nhíp chính. Hai đầu của nhíp chính được uốn lại thành hai tai nhíp dùng để nối với khung xe. Giữa bộ nhíp có các lỗ dùng để bắt bulông siết các lá nhíp lại với nhau.

Quang nhíp dùng để giữ cho các lá nhíp không bị sô lệch về hai bên, các lá nhíp có thể dịch chuyển tương đối với nhau theo chiều dọc. Khi dịch chuyển tương đối theo chiều dọc, giữa các lá nhíp có lực ma sát, lực ma sát này dùng để dập tắt dao động theo phương thẳng đứng của ô tô. Khi làm việc, mặt trên của lá nhíp sẽ chịu kéo, còn mặt dưới sẽ chịu nén.2 Nhíp ô tô Trang 2 Luận văn tốt nghiệp Nguyễn Văn Phước Nói chung, nhíp càng dài thì càng mềm. Số lá nhíp càng nhiều thì khả năng chịu tải càng cao, tuy nhiên nhíp sẽ cứng hơn và ảnh hưởng đến độ êm dịu Đặc tính của nhíp lá là: +Bản thân nhíp đã có đủ độ cứng vững để giữ cho cầu xe ở đúng vị trí nên không cần sử dụng các liên kết khác.

+Nhíp thực hiện được chức năng tự khống chế dao động thông qua ma sát giữa các lá nhíp. +Nhíp có đủ độ bền để chịu tải trọng nặng. +Vì có nội ma sát giữa các lá nhíp nên nhíp khó hấp thu được các rung động nhỏ từ mặt đường. Bởi vậy nhíp thường được sử dụng cho các xe cỡ lớn với yêu cầu về độ êm dịu không cao.

b) Lò xo trụ Lò xo trụ được làm bằng thanh thép lò xo đặc biệt. Khi đặt tải trọng lên một lò xo, toàn bộ thanh thép bị xoắn khi lò xo co lại. Nhờ vậy năng lượng của ngoại lực được tích lại và chấn động được giảm bớt Hình 1.3 Lò xo trụ Đặc tính của lò xo trụ là: +Tỷ lệ hấp thụ năng lượng tính cho một đơn vị khối lượng cao hơn so với loại lò xo lá nhíp. +Có thể chế tạo các lò xo mềm.

+Vì không có ma sát giữa các lá như ở nhíp nên cũng không có khả năng tự dập tắt dao động, vì vậy bắt buộc phải sử dụng thêm bộ phận giảm chấn. +Vì không chịu được lực theo phương nằm ngang nên cần phải có các cơ cấu liên kết để truyền lực. Trang 3 Luận văn tốt nghiệp Nguyễn Văn Phước c) Thanh xoắn Thanh xoắn là một thanh thép lò xo có tính đàn hồi xoắn. Một đầu của thanh xoắn có được gắn cứng với khung xe hoặc các kết cấu khác của thân xe, còn đầu kia được gắn với bộ phận chịu tải trọng.

Thanh xoắn cũng được sử dụng để làm thanh ổn định.4 Thanh xoắn Đặc tính của thanh xoắn: +Nhờ tỉ lệ hấp thụ năng lượng trên một đơn vị khối lượng lớn hơn so với các loại lò xo khác nên hệ thống treo có thể nhẹ hơn. +Kết cấu của hệ thống treo đơn giản. +Cũng như lò xo trụ, thanh xoắn không tự hấp thụ được dao động nên phải dung thêm bộ phận giảm chấn.2 Bộ phận giảm chấn Chức năng +Dập tắt các các dao động giữa khung xe và bánh xe khi xe di chuyển trên nền đường không bằng phẳng nhằm bảo vệ được bộ phận đàn hồi và tăng tính êm dịu, tiện nghi cho người sử dụng. +Đảm bảo dao động của phần không treo ở mức độ nhỏ nhất, nhằm làm tốt sự tiếp xúc của bánh xe với mặt đường.

+Nâng cao các tính chất chuyển động của xe như khả năng tăng tốc,khả năng an toàn khi chuyển động. Hiện nay để dập tắt các dao động của xe khi chuyển động người ta dùng giảm chấn thủy lực. Giảm chấn thuỷ lực sẽ biến cơ năng các dao động thành nhiệt năng và sự làm việc của nó là nhờ ma sát giữa các chất lỏng và lỗ tiết lưu. Giảm chấn phải đảm bảo dập Trang 4 Luận văn tốt nghiệp Nguyễn Văn Phước tắt nhanh các dao động nếu tần số dao động lớn nhằm mục đích tránh cho thùng xe lắc khi đường mấp mô và phải dập tắt chậm các dao động nếu ôtô chạy trên đường ít mấp mô để cho ôtô chuyển động êm dịu Hình 1.5 Giảm chấn ô tô Trên ô tô hiện nay chủ yếu sử dụng là giảm chấn ống thuỷ lực có tác dụng hai chiều ở cấu trúc hai lớp.

a) Giảm chấn kép Đây là một loại giảm chấn quen thuộc và được dùng phổ biến cho ô tô từ trước đến nay.6 Cấu tạo giảm chấn kép Trong giảm chấn, piston di chuyển trong xy lanh,chia không gian trong thành buồng A và B. Ở đuôi của xy lanh thuỷ lực có một cụm van bù. Bao ngoài vỏ trong là Trang 5 Luận văn tốt nghiệp Nguyễn Văn Phước một lớp vỏ ngoài, không gian giữa hai lớp vỏ là buồng bù thể tích chất lỏng và liên hệ với B qua các cụm van một chiều (III,IV). Buồng C được gọi là buồng bù chất lỏng, trong C chỉ điền đầy một nửa, không gian còn lại chứa không khí có áp suất khí quyển.

Ưu điểm: +Giảm chấn hai lớp có độ bền cao +Giá thành hạ +Làm việc ở cả hai hành trình nên áp suất thấp +Độ êm dịu cao Nhược điểm: +Khi làm việc ở tần số cao có thể xảy ra hiện tượng không khí lẫn vào chất lỏng để giảm hiệu quả của giảm chấn. +Hạn chế việc bố trí trên xe cho phép nghiêng tối đa là 45⁰ so với phương thẳng đứng. +Thời gian dập dao động dài b) Giảm chấn đơn Hình 1.7 Cấu tạo giảm chấn đơn Trang 6 Luận văn tốt nghiệp Nguyễn Văn Phước Ưu điểm +Giải nhiệt tốt +Ít sủi bọt +Thời gian dập tắt dao động nhanh hơn +Độ cững vững cao +Hiệu suất cao trên các dải nhiệt +Giảm tiếng ồn Nhược điểm +Làm việc với điều kiện áp suất cao liên tục rất dễ ảnh hưởng đến phớt chắn dầu +Không êm dịu bằng giảm chấn kép +Độ bền kém c) Giảm chấn từ trường Giảm chấn từ trường về bản chất cũng là một loại giảm chấn thủy lực. Chính vì thế nên kết cấu của loại giảm chấn này về ngoại hình cũng không có gì quá khác biệt so với các loại giảm chấn thủy lực thông thường.

Điểm khác nhau ở đây đó chính là về cấu tạo của piston và chất lỏng thủy lực ở trong giảm chấn. Bên trong piston của giảm chấn từ trường là một nam châm điện được điều khiển liên tục bởi ECU.8 Giảm chấn từ trường ECU có thể điều khiển độ cứng của giảm chấn thông qua việc cấp các dòng điện với cường độ khác nhau đến nam châm điện trong piston. Trang 7 Luận văn tốt nghiệp Nguyễn Văn Phước Khi được cấp điện thì nam châm điện này hoạt động, tạo ra các đường sức từ chạy xung quanh các van tiết lưu ở trên piston và điều tiết lưu lượng dầu thủy lực di chuyển qua van, qua đó điều chỉnh được hoạt động của giảm chấn. Ưu điểm : +khả năng vận hành và có tốc độ thay đổi nhanh hơn rất nhiều so với các loại giảm chấn thủy lực thông thường.

Nhược điểm: +Có giá thành rất cao nên loại giảm chấn này chỉ xuất hiện trên các dòng xe sang đắt tiền như Cadillac, Audi, Ferrari, Lamborghini,… +Khó điều khiển và sửa chữa 1.3 Bộ phận dẫn hướng Chức năng: Đảm bảo điều kiện động học giữa khung xe và các bánh xe. Hơn nữa bộ phận hướng đảm nhận khả năng truyền đầy đủ các lực kéo, lực phanh từ bánh xe lên khung vỏ. Bộ phận dẫn hướng phải thực hiện tốt các chức năng này.9 Bộ phận dẫn hướng Trên mỗi hệ thống treo thì bộ phận dẫn hướng có cấu tạo khác nhau. Quan hệ của bánh xe với khung xe khi thay đổi vị trí theo phương thẳng đứng được gọi là quan hệ động học.

Khả năng truyền lực ở mỗi vị trí được gọi là quan hệ động lực học của hệ treo. Trong mối quan hệ động học các thông số chính được xem xét là sự dịch chuyển (chuyển vị) của các bánh xe trong không gian ba chiều khi vị trí bánh xe thay đổi theo phương thẳng đứng (Dz).Mối quan hệ động lực học được biểu thị qua khả năng truyền các lực và các mô men khi bánh xe ở các vị trí khác nhau.
