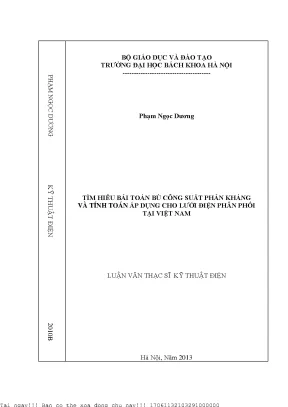

Tìm Hiểu Bài Toán Bù Công Suất Phản Kháng Và Tính Toán Áp Dụng Cho Lưới Điện Phân Phối Tại Việt Nam

Chuyên khảo kỹ thuật phân tích Tìm hiểu bài toán bù ông suất phản kháng và tính toán áp dụng ho lưới điện phân phối tại việt nam, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Phạm Ngọc Dương
• Người hướng dẫn: TS. Lã Minh Khánh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Tính Toán Bù Công Suất Phản Kháng Trong Lưới Điện Phân Phối Việt Nam
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• MỞ ĐẦU
• 1. CHƯƠNG I: TỔNG QUAN VỀ VẤN ĐỀ BÙ CÔNG SUẤT PHẢN KHÁNG TRONG LƯỚI PHÂN PHỐI
• 1.1. Yêu cầu giảm tổn thất điện năng trong lưới phân phối
• 1.2. Bài toán bù kinh tế tổng quát
• 1.3. Tính toán xác định việc lắp đặt tối ưu của tụ điện trong trường hợp tải phân bố đều
• 2. CHƯƠNG II: CÁC QUY TRÌNH VÀ CÔNG CỤ TÍNH TOÁN TỔN THẤT ĐIỆN NĂNG CHO BÀI TOÁN BÙ CÔNG SUẤT PHẢN KHÁNG
• 2.1. Xây dựng đồ thị phụ tải
• 2.2. Tính toán tổn thất điện năng cho xuất tuyến 478E81 Hải Dương
• 2.3. Chương trình PSS/ADEPT và modul tính bù
• 3. CHƯƠNG III: TÍNH TOÁN ÁP DỤNG CHO LƯỚI PHÂN PHỐI 22KV TỈNH HẢI DƯƠNG
• 3.1. Tính tổn thất điện năng trước khi bù
• 3.2. Tính tổn thất điện năng sau khi bù tại một vị trí
• 3.3. Tính tổn thất điện năng sau khi bù tại hai vị trí
• 3.4. Nhận xét và kết luận
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Bù Công Suất Phản Kháng Trong Lưới Điện

Trong bối cảnh lưới điện Việt Nam ngày càng phát triển, việc đảm bảo chất lượng điện năng và giảm tổn thất điện là vô cùng quan trọng. Bù công suất phản kháng (CSPK) nổi lên như một giải pháp hiệu quả. Lưới điện phân phối, với đặc điểm trải rộng và nhiều nhánh, thường gặp phải tình trạng tổn thất điện năng lớn. Việc tăng trưởng phụ tải nhanh chóng gây áp lực lên lưới điện hiện có, đặc biệt là ở các khu vực vùng sâu vùng xa, nơi điện áp có thể giảm đáng kể (10-15%). Tổn thất điện áp cao không chỉ làm giảm hiệu suất thiết bị mà còn làm tăng chi phí do tổn thất năng lượng. Bù CSPK giúp giải quyết vấn đề này bằng cách giảm tổn thất điện năng và nâng cao chất lượng điện. Luận văn này sẽ đi sâu vào bài toán bù kinh tế CSPK, tập trung vào phương pháp xác định vị trí và dung lượng bù tối ưu.

1.1. Yêu Cầu Giảm Tổn Thất Điện Năng Trong Lưới Phân Phối

Tổn thất điện năng (TTĐN) là phần điện năng tiêu hao trong quá trình truyền tải và phân phối. Nó được tính bằng hiệu giữa điện năng nhận vào và điện năng giao đi của lưới điện. TTĐN bao gồm tổn thất kỹ thuật (do tính chất vật lý) và tổn thất phi kỹ thuật (do quản lý). Để xác định tổn thất kỹ thuật, cần tính toán tổn thất do phát nóng trên đường dây và máy biến áp (MBA) cũng như tổn thất trong lõi thép MBA. Quyết định số 288/QĐ-EVN-KTLĐ-KD&ĐNT của EVN nêu rõ thời gian xác định TTĐN thông thường là 1 năm (8760h). Giải pháp giảm TTĐN, đặc biệt là bù công suất phản kháng, đóng vai trò then chốt trong việc nâng cao hiệu quả vận hành lưới điện.

1.2. Các Biện Pháp Giảm Tổn Thất Điện Năng Hiệu Quả

Việc giảm tổn thất điện năng có thể thực hiện bằng nhiều cách, bao gồm giảm công suất tác dụng (P), công suất phản kháng (Q), điện trở (R) hoặc tăng điện áp (U). Tuy nhiên, công suất tác dụng thường không thể giảm vì đó là nhu cầu của phụ tải. Giảm R bằng cách xây dựng lưới mới hoặc tăng tiết diện dây đòi hỏi vốn đầu tư lớn. Tăng U cũng khó thực hiện vì cần cải tạo toàn bộ lưới điện. Giải pháp hiệu quả nhất là giảm công suất phản kháng (Q) bằng cách đặt các thiết bị bù CSPK trên đường dây. Việc này có thể thực hiện tại phụ tải hoặc trên đường dây. Việc xác định dung lượng và vị trí bù tối ưu là rất quan trọng để đảm bảo hiệu quả kinh tế và kỹ thuật. Phương pháp bù CSPK mang lại hiệu quả cao mà không đòi hỏi vốn đầu tư quá lớn.

II. Vấn Đề Tổn Thất Công Suất Phản Kháng Thách Thức Của Lưới Điện

Vấn đề tổn thất công suất phản kháng (CSPK) là một thách thức lớn đối với lưới điện phân phối. Tổn thất này không chỉ làm giảm hiệu suất truyền tải mà còn gây ra sụt áp và ảnh hưởng đến độ ổn định của hệ thống. Việc xác định và giảm thiểu tổn thất CSPK là một ưu tiên hàng đầu. Một trong những nguyên nhân chính gây ra tổn thất CSPK là sự tồn tại của các phụ tải cảm kháng như động cơ điện và máy biến áp. Các thiết bị này tiêu thụ một lượng lớn CSPK, gây ra dòng điện trễ pha so với điện áp, dẫn đến tổn thất trên đường dây. Việc bù CSPK giúp giảm dòng điện trên đường dây, giảm tổn thất và cải thiện hệ số công suất. Bù CSPK là một giải pháp hiệu quả nhưng cần được thực hiện một cách tối ưu để đảm bảo hiệu quả kinh tế và kỹ thuật.

2.1. Bù Kinh Tế Công Suất Phản Kháng Giải Pháp Tối Ưu

Bù CSPK có hai loại chính: bù kỹ thuật (cưỡng bức) và bù kinh tế. Bù kỹ thuật thường được sử dụng trong các nhà máy công nghiệp để đảm bảo hệ số công suất (cosφ) đạt yêu cầu. Bù kinh tế, mặt khác, được sử dụng để giảm tổn thất công suất và điện năng, nâng cao hiệu quả kinh tế của lưới điện. Bù kinh tế không thể tách rời hoàn toàn bù kỹ thuật. Việc phối hợp cả hai loại bù này mang lại lợi ích tối đa cho hệ thống. Mục tiêu của bài toán bù tối ưu CSPK là giảm nhẹ yêu cầu bù CSPK và tạo thành một thể thống nhất mang lại lợi ích cho toàn hệ thống.

2.2. Lợi Ích Và Chi Phí Khi Đặt Bù Công Suất Phản Kháng

Việc đặt bù CSPK mang lại nhiều lợi ích như giảm công suất tác dụng yêu cầu, giảm tổn thất điện năng, cải thiện chất lượng điện áp và giảm tải cho máy biến áp. Tuy nhiên, cũng có các chi phí liên quan, bao gồm vốn đầu tư và chi phí vận hành cho trạm bù, cũng như tổn thất điện năng trong tụ bù. Giải bài toán bù CSPK là xác định số lượng trạm bù, vị trí đặt và công suất bù sao cho đạt hiệu quả kinh tế cao nhất. Việc cân nhắc kỹ lưỡng giữa lợi ích và chi phí là rất quan trọng để đảm bảo tính khả thi của dự án.

III. Phương Pháp Tính Toán Bù Công Suất Phản Kháng Tối Ưu Nhất

Bài toán bù tối ưu công suất phản kháng là một bài toán phức tạp, đòi hỏi sự cân nhắc kỹ lưỡng giữa các yếu tố kinh tế và kỹ thuật. Mục tiêu là xác định công suất và vị trí đặt các thiết bị bù sao cho đạt hiệu quả kinh tế cực đại, đồng thời thỏa mãn tất cả các điều kiện kỹ thuật. Hàm mục tiêu của bài toán là cực đại hóa lợi ích thu được khi đặt thiết bị bù, bao gồm lợi ích từ việc giảm tổn thất điện năng trừ đi chi phí đặt bù. Các điều kiện ràng buộc bao gồm cân bằng công suất phản kháng, giới hạn công suất của tụ bù, giới hạn điện áp và khả năng tải của đường dây. Việc giải bài toán này đòi hỏi các phương pháp tính toán phức tạp và sự hỗ trợ của các phần mềm chuyên dụng.

3.1. Xây Dựng Mô Hình Bài Toán Bù Tối Ưu CSPK

Mô hình bài toán bù tối ưu CSPK là một mô hình phức tạp với nhiều yếu tố động. Để xây dựng và giải bài toán, cần đưa ra một số giả thiết, ví dụ như: thay đổi công suất phản kháng tại một nút không ảnh hưởng đáng kể đến các nút khác trên trục chính khác; hệ số công suất cosφ là giá trị trung bình và không đổi; điện áp lưới không đổi; tính chất của phụ tải như nhau ở mọi nút; giá thiết bị bù tỉ lệ thuận với công suất; lợi ích từ lắp đặt tụ bù là như nhau trong suốt thời gian vận hành.

3.2. Các Điều Kiện Ràng Buộc Trong Bài Toán Bù Tối Ưu

Các điều kiện ràng buộc trong bài toán bù tối ưu bao gồm: cân bằng công suất phản kháng tại các nút, giới hạn công suất phát của tụ bù, giới hạn điện áp tại các nút (nằm trong khoảng cho phép), và giới hạn dòng điện chạy qua các nhánh (không vượt quá khả năng tải của đường dây). Việc đảm bảo tất cả các điều kiện này được thỏa mãn là rất quan trọng để đảm bảo an toàn và ổn định cho hệ thống điện.

IV. Ứng Dụng Phần Mềm PSS ADEPT Tính Bù Công Suất Phản Kháng

Trong bối cảnh lưới điện Việt Nam, việc áp dụng các công cụ phần mềm hiện đại vào việc tính toán và phân tích lưới điện là rất cần thiết. PSS/ADEPT là một phần mềm mạnh mẽ được sử dụng rộng rãi trong ngành điện lực để mô phỏng và phân tích các hệ thống điện phân phối. Phần mềm này cung cấp các công cụ để tính toán chế độ xác lập của lưới điện, đánh giá tổn thất điện năng và thực hiện các bài toán bù tối ưu. Việc sử dụng PSS/ADEPT giúp các kỹ sư điện lực đưa ra các quyết định chính xác và hiệu quả trong việc thiết kế, vận hành và nâng cấp lưới điện. Modul CAPO trong PSS/ADEPT đặc biệt hữu ích cho việc tính toán bù tối ưu.

4.1. Quy Trình Tính Toán Tổn Thất Điện Năng Với PSS ADEPT

Để tính toán tổn thất điện năng bằng PSS/ADEPT, cần xây dựng mô hình lưới điện, nhập các thông số về đường dây, máy biến áp và phụ tải. Sau đó, phần mềm sẽ thực hiện các tính toán chế độ xác lập để xác định dòng điện, điện áp và tổn thất trên từng phần tử của lưới. Kết quả tính toán giúp các kỹ sư đánh giá hiệu quả của lưới điện và xác định các khu vực có tổn thất cao. Từ đó, có thể đưa ra các giải pháp để giảm tổn thất và nâng cao hiệu suất của lưới điện.

4.2. Modul CAPO Công Cụ Tính Toán Bù Tối Ưu Trong PSS ADEPT

Modul CAPO (Capacitor Placement Optimization) trong PSS/ADEPT là một công cụ mạnh mẽ để tính toán vị trí và dung lượng bù tối ưu. Modul này sử dụng các thuật toán tối ưu hóa để tìm ra giải pháp bù CSPK mang lại hiệu quả kinh tế cao nhất. CAPO xét đến các yếu tố như chi phí đầu tư, chi phí vận hành, lợi ích từ việc giảm tổn thất điện năng và các ràng buộc về điện áp, dòng điện. Việc sử dụng CAPO giúp các kỹ sư điện lực xác định vị trí và dung lượng bù CSPK một cách nhanh chóng và chính xác.

V. Kết Quả Nghiên Cứu Tính Toán Bù CSPK Lưới 22kV Hải Dương

Luận văn này đã thực hiện tính toán áp dụng cho lưới điện phân phối 22kV tỉnh Hải Dương. Mục tiêu là xác định vị trí và dung lượng bù tối ưu để giảm thiểu tổn thất điện năng. Kết quả tính toán cho thấy việc bù CSPK có thể giảm đáng kể tổn thất điện năng và cải thiện chất lượng điện áp. Việc đặt tụ bù tại các vị trí tối ưu giúp giảm dòng điện trên đường dây và giảm tổn thất nhiệt. So sánh tổn thất điện năng trước và sau khi bù cho thấy hiệu quả rõ rệt của giải pháp này. Các kết quả này có ý nghĩa thực tiễn trong việc nâng cao hiệu quả vận hành lưới điện phân phối tại Việt Nam.

5.1. So Sánh Tổn Thất Điện Năng Trước Và Sau Khi Bù

Việc so sánh tổn thất điện năng trước và sau khi bù là rất quan trọng để đánh giá hiệu quả của giải pháp bù CSPK. Kết quả cho thấy tổn thất điện năng giảm đáng kể sau khi đặt tụ bù tại các vị trí tối ưu. Mức giảm tổn thất này phụ thuộc vào dung lượng tụ bù và vị trí đặt. Việc phân tích chi tiết giúp xác định giải pháp bù CSPK hiệu quả nhất cho từng khu vực cụ thể.

5.2. Đánh Giá Hiệu Quả Của Các Vị Trí Đặt Tụ Bù Khác Nhau

Việc đặt tụ bù tại các vị trí khác nhau sẽ mang lại hiệu quả khác nhau. Tính toán cho thấy việc đặt tụ bù gần các phụ tải cảm kháng lớn hoặc tại các điểm cuối đường dây thường mang lại hiệu quả cao hơn. Việc đánh giá hiệu quả của từng vị trí đặt tụ bù giúp tối ưu hóa giải pháp bù CSPK và đạt được hiệu quả kinh tế cao nhất.

VI. Kết Luận Hướng Phát Triển Của Bù Công Suất Phản Kháng

Luận văn đã trình bày một cách tổng quan về bài toán bù công suất phản kháng (CSPK) trong lưới điện phân phối, tập trung vào phương pháp xác định vị trí và dung lượng bù tối ưu. Kết quả nghiên cứu cho thấy việc áp dụng các giải pháp bù CSPK có thể mang lại những lợi ích đáng kể trong việc giảm tổn thất điện năng, nâng cao chất lượng điện áp và cải thiện hiệu quả vận hành lưới điện. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp bù CSPK tiên tiến hơn, đồng thời tích hợp các công nghệ mới như smart grid và renewable energy để xây dựng một hệ thống điện phân phối thông minh và bền vững.

6.1. Hướng Phát Triển Các Giải Pháp Bù CSPK Tiên Tiến

Trong tương lai, cần tập trung nghiên cứu và phát triển các giải pháp bù CSPK tiên tiến hơn, như sử dụng các thiết bị bù tĩnh (SVC) và STATCOM. Các thiết bị này có khả năng điều chỉnh công suất phản kháng một cách linh hoạt và nhanh chóng, giúp ổn định điện áp và cải thiện hiệu suất hệ thống. Việc tích hợp các thiết bị bù tiên tiến vào lưới điện phân phối sẽ giúp nâng cao khả năng đáp ứng nhu cầu điện năng và đảm bảo chất lượng điện cho người dùng.

6.2. Tích Hợp Bù CSPK Vào Lưới Điện Thông Minh Smart Grid

Việc tích hợp bù CSPK vào lưới điện thông minh (smart grid) sẽ mang lại những lợi ích to lớn. Smart grid cho phép thu thập và phân tích dữ liệu thời gian thực về tình trạng lưới điện, giúp điều khiển các thiết bị bù CSPK một cách tự động và tối ưu. Điều này giúp giảm tổn thất điện năng, cải thiện chất lượng điện áp và nâng cao độ tin cậy của hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Lưới điện phân phối tại Việt Nam đang đối mặt với thách thức lớn về tổn thất điện năng và chất lượng điện năng do sự phát triển nhanh chóng của phụ tải điện. Theo ước tính, tổn thất điện áp tại các vùng sâu vùng xa có thể lên tới 10-15%, ảnh hưởng tiêu cực đến hiệu suất làm việc của thiết bị và tăng chi phí vận hành. Mục tiêu nghiên cứu của luận văn là tìm hiểu bài toán bù công suất phản kháng nhằm giảm tổn thất điện năng và nâng cao chất lượng điện năng cho lưới điện phân phối 22kV tại tỉnh Hải Dương, Việt Nam, trong giai đoạn năm 2009. Nghiên cứu tập trung vào việc xác định vị trí và dung lượng bù tối ưu trên các xuất tuyến của lưới điện phân phối, sử dụng phương pháp gần đúng và phần mềm PSS/ADEPT để tính toán và mô phỏng.

Việc giảm tổn thất điện năng không chỉ giúp tiết kiệm chi phí vận hành mà còn góp phần nâng cao độ tin cậy và tuổi thọ thiết bị trong hệ thống điện. Luận văn có ý nghĩa thực tiễn quan trọng trong bối cảnh Việt Nam đang đẩy mạnh phát triển hạ tầng điện lực, đồng thời cung cấp cơ sở khoa học cho các đơn vị điện lực trong việc tối ưu hóa đầu tư thiết bị bù công suất phản kháng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết tổn thất điện năng trong lưới phân phối: Phân loại tổn thất thành tổn thất kỹ thuật (phụ thuộc dòng điện và điện áp) và tổn thất phi kỹ thuật. Tổn thất kỹ thuật chủ yếu do phát nóng trên điện trở đường dây và máy biến áp.
• Bài toán bù công suất phản kháng kinh tế: Xác định vị trí và dung lượng tụ bù sao cho tối đa hóa lợi ích kinh tế, giảm tổn thất điện năng và cải thiện chất lượng điện áp, đồng thời thỏa mãn các điều kiện kỹ thuật như giới hạn điện áp, dòng điện và công suất bù tối đa.
• Mô hình phân bố phụ tải phản kháng: Xem xét các trường hợp phụ tải phân bố đều, tập trung hoặc kết hợp, sử dụng các hàm dòng phản kháng chuẩn hóa để mô phỏng phân bố dòng điện phản kháng dọc theo xuất tuyến.
• Phương pháp tối ưu hóa vị trí và dung lượng tụ bù: Áp dụng nguyên tắc “Chỉ tiêu diện tích ngang bằng” (Equal Area Criterion) và các công thức đạo hàm để xác định vị trí và dung lượng tụ bù tối ưu trên xuất tuyến.

Các khái niệm chính bao gồm: công suất tác dụng (P), công suất phản kháng (Q), hệ số công suất (cosφ), tổn thất điện năng (∆A), hệ số tải phản kháng (FLD'), và vị trí lắp đặt tụ bù (x).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ Cục Điều tiết điện lực Việt Nam (ERAV) và các số liệu thực tế của lưới điện phân phối 22kV tỉnh Hải Dương năm 2009, bao gồm dữ liệu bán điện năng theo thành phần phụ tải, thông số kỹ thuật đường dây và trạm biến áp. Cỡ mẫu nghiên cứu là một xuất tuyến sơ cấp 478E81 Đồng Niên với tổng chiều dài 16,27 dặm, gồm 9 phân đoạn dây dẫn khác nhau.

Phương pháp phân tích bao gồm:

• Xây dựng đồ thị phụ tải điển hình theo từng thành phần phụ tải dựa trên số liệu tiêu thụ điện năng.
• Sử dụng phần mềm PSS/ADEPT để mô phỏng chế độ vận hành lưới điện và tính toán tổn thất điện năng trước và sau khi bù.
• Áp dụng mô hình toán học và phương pháp gần đúng để xác định vị trí và dung lượng tụ bù tối ưu, dựa trên các công thức tính toán tổn thất công suất và điện năng.
• Thời gian nghiên cứu tập trung vào dữ liệu năm 2009, với phân tích chi tiết các giờ trong ngày để đánh giá hiệu quả bù công suất phản kháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tổn thất điện năng trước và sau bù: Tổn thất điện năng trên xuất tuyến 478E81 Đồng Niên trước khi bù là khoảng 4186 kVAr, sau khi lắp đặt tụ bù tại vị trí tối ưu giảm xuống còn khoảng 450-500 kVAr, tương đương giảm tổn thất trên 85%. Việc đặt tụ bù tại vị trí 2/3 chiều dài xuất tuyến với dung lượng bằng 2/3 tổng công suất phản kháng phụ tải đạt hiệu quả tối ưu.

2. Vị trí và dung lượng tụ bù tối ưu: Với một bộ tụ bù, vị trí tối ưu là khoảng 0,67 đơn vị chiều dài từ nguồn, dung lượng bù chiếm khoảng 66% tổng công suất phản kháng. Khi sử dụng nhiều bộ tụ (2-3 bộ), vị trí và dung lượng được phân bố theo quy tắc 2/(2n+1), giúp giảm tổn thất lên đến 96% với hai bộ tụ.

3. Ảnh hưởng của hệ số công suất và phân bố phụ tải: Hệ số công suất phụ tải (FLD') và tỷ lệ phân bố phụ tải phản kháng (λ) ảnh hưởng đáng kể đến hiệu quả giảm tổn thất. Ví dụ, với FLD' = 0,4 và λ = 0, tổn thất điện năng giảm khoảng 60-70%, trong khi với FLD' tăng lên 1,0, mức giảm có thể đạt gần 90%.

4. Phân bố phụ tải không đồng nhất: Phân tích thực tế cho thấy phụ tải phản kháng phân bố không đồng đều dọc theo xuất tuyến, do đó việc chuẩn hóa chiều dài và điện trở các phân đoạn giúp mô hình hóa chính xác hơn và xác định vị trí tụ bù phù hợp với điều kiện thực tế.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc bù công suất phản kháng bằng tụ điện trên lưới phân phối có thể giảm tổn thất điện năng đáng kể, đồng thời cải thiện chất lượng điện áp. Việc xác định vị trí và dung lượng tụ bù tối ưu dựa trên mô hình toán học và phần mềm mô phỏng giúp đưa ra các giải pháp kỹ thuật phù hợp với đặc điểm lưới điện Việt Nam.

So sánh với các nghiên cứu quốc tế, phương pháp gần đúng và sử dụng phần mềm PSS/ADEPT cho phép tính toán nhanh và chính xác hơn trong điều kiện lưới điện phân phối có nhiều phân đoạn và phụ tải không đồng nhất. Việc áp dụng nguyên tắc “Chỉ tiêu diện tích ngang bằng” giúp tối ưu hóa vị trí tụ bù, giảm thiểu sai số do giả định phụ tải phân bố đều.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh tổn thất điện năng trước và sau bù, đồ thị phụ tải điển hình, và biểu đồ thể hiện mối quan hệ giữa dung lượng tụ bù, vị trí lắp đặt và mức giảm tổn thất. Các bảng số liệu chi tiết về thông số đường dây, phụ tải và kết quả tính toán cũng hỗ trợ minh họa rõ ràng cho các phát hiện.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt tụ bù tại vị trí tối ưu: Các đơn vị điện lực nên ưu tiên lắp đặt tụ bù tại vị trí khoảng 2/3 chiều dài xuất tuyến, với dung lượng bù chiếm khoảng 2/3 tổng công suất phản kháng phụ tải, nhằm đạt hiệu quả giảm tổn thất điện năng trên 85%. Thời gian thực hiện trong vòng 1-2 năm.

2. Sử dụng phần mềm mô phỏng chuyên dụng: Áp dụng phần mềm PSS/ADEPT kết hợp modul CAPO để tính toán và xác định vị trí, dung lượng tụ bù tối ưu cho từng xuất tuyến cụ thể, giúp nâng cao độ chính xác và hiệu quả đầu tư.

3. Cập nhật và xây dựng đồ thị phụ tải chi tiết: Các đơn vị quản lý cần thường xuyên thu thập và cập nhật số liệu phụ tải theo từng thành phần để xây dựng đồ thị phụ tải điển hình, phục vụ cho việc tính toán bù công suất phản kháng chính xác hơn.

4. Đào tạo và nâng cao năng lực kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về bài toán bù công suất phản kháng và sử dụng phần mềm tính toán cho cán bộ kỹ thuật tại các điện lực địa phương, đảm bảo vận hành và bảo trì thiết bị bù hiệu quả.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia điện lực: Nắm bắt kiến thức chuyên sâu về bài toán bù công suất phản kháng, phương pháp tính toán và ứng dụng thực tế trong lưới điện phân phối.

2. Các nhà quản lý và hoạch định chính sách ngành điện: Hiểu rõ tác động kinh tế và kỹ thuật của việc bù công suất phản kháng, từ đó xây dựng các chính sách đầu tư và phát triển hạ tầng điện lực phù hợp.

3. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Tham khảo các mô hình toán học, phương pháp tối ưu hóa và ứng dụng phần mềm mô phỏng trong nghiên cứu và phát triển công nghệ điện.

4. Các đơn vị cung cấp thiết bị điện và tư vấn kỹ thuật: Cung cấp cơ sở khoa học để thiết kế, cung cấp và tư vấn giải pháp bù công suất phản kháng hiệu quả cho khách hàng.

Câu hỏi thường gặp

1. Bù công suất phản kháng là gì và tại sao cần thiết?
   Bù công suất phản kháng là việc sử dụng thiết bị như tụ điện để cung cấp công suất phản kháng gần phụ tải, giảm dòng điện phản kháng trên đường dây, từ đó giảm tổn thất điện năng và cải thiện chất lượng điện áp. Ví dụ, lắp tụ bù giúp giảm tổn thất điện năng trên xuất tuyến 478E81 Đồng Niên tới 85%.

2. Làm thế nào để xác định vị trí lắp đặt tụ bù tối ưu?
   Vị trí tối ưu được xác định dựa trên mô hình toán học và hàm dòng phản kháng chuẩn hóa, thường là khoảng 2/3 chiều dài xuất tuyến đối với phụ tải phân bố đều. Phần mềm PSS/ADEPT hỗ trợ tính toán vị trí này chính xác theo đặc điểm lưới điện thực tế.

3. Dung lượng tụ bù nên được chọn như thế nào?
   Dung lượng tụ bù tối ưu thường chiếm khoảng 2/3 tổng công suất phản kháng của phụ tải trên xuất tuyến. Việc chọn dung lượng phù hợp giúp đạt hiệu quả giảm tổn thất tối đa mà không gây quá tải cho thiết bị.

4. Ảnh hưởng của hệ số công suất phụ tải đến hiệu quả bù?
   Hệ số công suất phụ tải (FLD') càng cao thì hiệu quả giảm tổn thất điện năng càng lớn. Ví dụ, với FLD' = 1,0, mức giảm tổn thất có thể đạt gần 90%, trong khi với FLD' thấp hơn, hiệu quả giảm tổn thất giảm tương ứng.

5. Phần mềm PSS/ADEPT có vai trò gì trong nghiên cứu?
   PSS/ADEPT là công cụ mô phỏng chế độ vận hành lưới điện, giúp tính toán tổn thất điện năng trước và sau khi bù, xác định vị trí và dung lượng tụ bù tối ưu, từ đó hỗ trợ các đơn vị điện lực trong việc lập kế hoạch và vận hành hiệu quả.

Kết luận

• Luận văn đã phát triển phương pháp gần đúng và ứng dụng phần mềm PSS/ADEPT để xác định vị trí và dung lượng tụ bù tối ưu cho lưới điện phân phối 22kV tại tỉnh Hải Dương, giảm tổn thất điện năng trên 85%.
• Phương pháp tính toán dựa trên mô hình toán học tổng quát, loại bỏ các giả định phân bố tải không thực tế, phù hợp với điều kiện lưới điện Việt Nam.
• Kết quả nghiên cứu cung cấp cơ sở khoa học và kỹ thuật cho việc đầu tư thiết bị bù công suất phản kháng, góp phần nâng cao hiệu quả kinh tế và chất lượng điện năng.
• Đề xuất triển khai lắp đặt tụ bù tại vị trí 2/3 chiều dài xuất tuyến với dung lượng khoảng 2/3 tổng công suất phản kháng, đồng thời sử dụng phần mềm mô phỏng để tối ưu hóa giải pháp.
• Các bước tiếp theo bao gồm mở rộng nghiên cứu cho các lưới điện phân phối khác, cập nhật dữ liệu phụ tải liên tục và đào tạo nhân lực vận hành thiết bị bù hiệu quả.

Hành động tiếp theo: Các đơn vị điện lực và nhà quản lý nên áp dụng kết quả nghiên cứu để tối ưu hóa hệ thống điện phân phối, đồng thời tiếp tục nghiên cứu nâng cao hiệu quả bù công suất phản kháng trong điều kiện thực tế đa dạng.

Trích đoạn nội dung tài liệu

CHƯƠNG I TỔNG QUAN VỀ VẤN ĐỀ BÙ CÔNG SUẤT PHẢN KHÁNG TRONG LƯỚI PHÂN PHỐI 1. Yêu cầu giảm tổn thất điện năng trong lưới phân phối 1. Khái niệm tổn thất điện năng Tổn thất điện năng (TTĐN) là điện năng dùng để truyền tải và phân phối điện. Trong đó, tổn thất điện năng ∆A trên một lưới điện trong một khoảng thời gian T là hiệu giữa tổng điện năng nhận vào A nhận và tổng điện năng giao đi A giao của lưới điện trong khoảng thời gian T đó.

Tổng điện năng giao, nhận của lưới điện là tổng đại số lượng điện giao, nhận được xác định bởi hệ thống đo đếm điện năng tại các điểm ranh giới của lưới điện đó và tại nơi khách hàng sử dụng điện (các hộ tiêu thụ). Dựa theo quyết định số 288/QĐ-EVN-KTLĐ-KD&ĐNT ngày 18/02/2008 của Tập đoàn Điện lực Việt Nam.1) Thời gian xác định tổn thất điện năng thông thường là 1 năm (T=8760h). Phân loại tổn thất điện năng Tổn thất điện năng trên lưới điện bao gồm tổn thất kỹ thuật ∆A KT và tổn thất phi kỹ thuật ∆A PKT : ∆A = ∆A KT + ∆A PKT (1.2) Trong đó tổn thất kỹ thuật là lượng điện năng tiêu hao trên mạng lưới điện do tính chất vật lý của quá trình truyền tải điện năng, có thể chia thành 2 loại: - TTĐN phụ thuộc vào dòng điện (I2): lượng điện năng tiêu hao do phát nóng trên các phần tử khi có dòng điện đi qua. Tổn thất điện năng do phát nóng chủ yếu trên điện trở tác dụng của đường dây và các cuộn dây trong MBA.

Đây là hai thành phần chính của tổn thất kỹ thuật. - TTĐN phụ thuộc vào điện áp (U2): bao gồm tổn thất vầng quang điện, tổn thất do rò điện, tổn thất không tải của MBA, tổn thất trong mạch từ của các thiết bị đo lường. Trong đó tổn thất không tải của MBA là thành phần lớn nhất và có thể xác định thông qua số liệu của các TBA. 11 Tổn thất phi kỹ thuật là lượng điện năng tổn thất do nguyên nhân thuộc về quản lý, do hệ thống tính toán, đo đạc không hoàn chỉnh, sai số của các thiết bị đo, công tơ, do điện năng được đo nhưng không vào hóa đơn và không thu được tiền, do bỏ sót khách hàng.

Nó chỉ có thể giải quyết được bằng các biện pháp hành chính. Như vậy, để xác định tổn thất kỹ thuật, có 3 thành phần chính cần phải tính toán: TTĐN do phát nóng trên điện trở tác dụng của đường dây, do phát nóng trên điện trở tác dụng của các cuộn dây MBA (phụ thuộc vào dòng điện và có thể xác định dựa trên tính toán chế độ xác lập của lưới điện) và TTĐN trong lõi thép của các MBA (không phụ thuộc vào phụ tải và được xác định từ tổn thất công suất không tải). Lưới điện phân phối bao gồm lưới trung áp (từ 1kV đến 35kV) và lưới điện hạ áp (dưới 1kV). TTĐN trên lưới điện trung áp gồm tổn thất trên đường dây và trong trạm biến áp nối từ các trạm biến áp trung gian 110/220 kV đến các trạm biến áp phân phối.

TTĐN trên lưới điện hạ áp được xác định trên các đường dây từ trạm biến áp phân phối đến các công tơ đo đếm tại các hộ tiêu thụ trực tiếp. Các biện pháp giảm tổn thất điện năng Xét quá trình chuyển hóa năng lượng từ nguồn đến các hộ tiêu thụ gây nên lượng tổn thất điện áp ∆U trên các phần tử của mạng: PR + QX ∆U = .3) U Tổn thất công suất: P2 + Q2 ∆P = 2 .4) U Tổn thất điện năng: P2 + Q2 ∆A = ∆P.4) U Trong đó: 12 P, Q là công suất tác dụng, công suất phản kháng cực đại truyền tải trên mạng, kW, kVAr. U là điện áp ứng với công suất truyền tải P, Q, kV. R, X là điện trở, điện kháng của mạng, Ω.

τ là thời gian tổn hao công suất cực đại, h. Như vậy để giảm tổn thất điện năng có thể giảm P, Q, R hay tăng U. Tuy nhiên P là công suất tác dụng là công suất yêu cầu cần phải đáp ứng của phụ tải, không thể giảm được. Có thể giảm R bằng cách xây dựng thêm các lưới, tăng tiết diện dây truyền tải trong quá trình thiết kế.

Cách này đòi hỏi vốn đầu tư cao. Có thể tăng U truyền tải, cách này áp dụng trong quá trình thiết kế, đối với các lưới đang vận hành việc tăng U đòi hỏi phải cải tạo lại toàn bộ lưới điện và vấp phải vấn đề kinh tế. Việc giảm công suất phản kháng Q truyền tải trên đường dây là một biện pháp tốt. Có thể thực hiện bằng việc đặt các thiết bị bù trên đường dây.

Các thiết bị bù thường không quá đắt, có thể áp dụng vào các lưới đang vận hành, có thể bù tại phụ tải hay bù trên đường dây. Tuy nhiên việc bù công suất phản kháng cũng gặp phải những khó khăn nhất định như xác định dung lượng bù, vị trí bù, phải cân đối giữa tính kinh tế và kỹ thuật để bù có hiệu quả. Bài toán bù kinh tế tổng quát 1. Bù kinh tế công suất phản kháng.

Bù công suất phản kháng có thể có 2 loại: Bù kỹ thuật (bù cưỡng bức): được thực hiện chủ yếu ở các xí nghiệp công nghiệp để đảm bảo cosφ luôn ở mức cho phép. Cách này nhằm làm giảm yêu cầu công suất phản kháng của phụ tải, đảm bảo cân bằng công suất phản kháng trong hệ thống. Khi hệ thống điện thiếu công suất phản kháng thì việc bù kỹ thuật là bắt buộc. Bù kinh tế: đặt bù công suất phản kháng trong hệ thống điện để giảm tổn thất công suất và tổn thất điện năng nâng cao hiệu quả kinh tế của lưới.

13 Bù kinh tế không thể tách rời hoàn toàn bù kỹ thuật, vì bù kinh tế là giảm nhẹ bù kỹ thuật và hai loại bù này cần được phối hợp với nhau tạo thành một thể thống nhất làm lợi cho toàn hệ thống, đó là mục tiêu của bài toán bù tối ưu công suất phản kháng. Lợi ích khi đặt bù: - Giảm được công suất tác dụng yêu cầu ở chế độ max của hệ thống diện do đó giảm được dự trữ công suất tác dụng hoặc tăng độ tin cậy của hệ thống. - Giảm được tổn thất điện năng. - Cải thiện được chất lượng điện áp.

- Giảm nhẹ tải cho máy biến áp trung gian và đường trục trung áp giảm được yêu cầu công suất phản kháng, tăng tuổi thọ cho thiết bị. - Chi phí khi đặt bù: - Vốn đầu tư và chi phí vận hành cho trạm bù. - Tổn thất điện năng trong tụ bù. Giải bài toái bù công suất phản kháng là xác định: số lượng trạm bù, vị trí đặt của chúng trên lưới phân phối, công suất bù và chế độ làm việc của tụ bù sao cho đạt hiệu quả kinh tế cao nhất.

Bài toán bù tổng quát Bài toán bù tối ưu công suất phản kháng là xác định công suất và vị trí đặt các thiết bị bù nhằm mục tiêu đạt hiệu quả kinh tế cực đại khi thỏa mãn tất cả các điều kiện kỹ thuật trong chế độ làm việc bình thường của mạng điện. Chỉ tiêu hiệu quả kinh tế là các chi phí quy đổi, các yêu cầu kỹ thuật là các hạn chế về độ lệch điện áp, khả năng mang tải của các phần tử trong mạng điện và công suất của các thiết bị bù. Một số giả thiết trong bài toán bù Mô hình bài toán bù tối ưu công suất phản kháng là một mô hình phức tạp, có nhiều yếu tố động. Để có thể xây dựng mô hình và giải bài toán, một số giả thiết được đưa ra : 14 Với lưới phân phối có nhiều trục chính, việc thay đổi công suất phản kháng tại một nút bất kỳ trên trục chính này ảnh hưởng không đáng kể đến việc thay đổi công suất phản kháng tại các nút trên trục chính khác.

Chỉ khi các cụm tụ bù được lắp rải trên lưới phân phối mới đạt được hiệu quả kinh tế Giá trị của hệ số công suất cosφ là giá trị trung bình (ở thời điểm cực đại) và giả thiết không đổi trong suốt quá trình tính toán. Điện áp lưới cũng được coi là không đổi. Tính chất của phụ tải (τ) như nhau ở mọi nút. Giá của các thiết bị bù được lấy tỷ lệ thuận với công suất của chúng, các hệ số kinh tế khác được coi là không đổi (không phụ thuộc vào các yếu tố kinh tế - xã hội khác) trong thời gian tính toán.

Lợi ích thu được từ việc lắp đặt tụ bù là như nhau trong suốt thời gian vận hành. Hàm mục tiêu: Mục tiêu chính của bài toán bù tối ưu là cực đại hóa lợi ích thu được khi đặt thiết bị bù, bao gồm các lợi ích thu được trừ đi chi phí đặt bù. Hàm này phải đạt giá trị cực đại : F = B – C - C ΔQ  max, [đồng/năm] (1.15) B là lợi ích thu được do giảm tổn thất điện năng so với trước khi đặt bù.16) C Δ là giá 1 kWh tổn thất điện năng, lấy bằng giá bán điện trung bình, đ/kWh. DA là độ giảm tổn thất điện năng so với trước khi đặt bù, kWh.

DA phụ thuộc vào cấu trúc lưới, đồ thị phụ tải công suất phản kháng, cấu trúc trạm bù : số lượng, vị trí, chế độ vận hành tụ bù. C là chi phí hàng năm của việc lắp đặt tụ bù + Vốn đầu tư cho 1 trạm bù : V bj = k 0j + k b (Q b ).17) 15 + Vốn đầu tư cho n trạm tụ bù : n n V = ∑ Vbj = ∑ (k oj + k b (Qb ).18) j =1 j =1 k 0j là thành phần chi phí cố định của một trạm bù k b (Q b ) là giá đơn vị công suất tụ bù, là hàm phụ thuộc công suất bù, là hàm phi tuyến, rời rạc của Q b. + Tổng chi phí tính trong một năm : C = p.19) Với p là hệ số được xác định : p = a tc + k vh + k kh (1.20) a tc = 1/T n là hệ số thu hồi vốn đầu tư tiêu chuẩn. T n là thờig ian thu hồi vốn đầu tư tiêu chuẩn, năm.

k vh , k kh là hệ số vận hành và hệ số khấu hao thiết bị, thường lấy theo phần trăm vốn đầu tư (bao gồm cả xây lắp và thiết bị). Để đơn giản ta có thể viết : k b (Q b ) = k b = hằng số.21) C ΔQ là chi phí cho tổn thất điện năng trong thiết bị bù : C ΔQ = C Δ .
