Giới thiệu dự án

Công nghệ radar (Radio Detection And Ranging) giữ vai trò xương sống trong hệ thống giám sát không gian, hàng hải và quốc phòng hiện đại. Trong bối cảnh công nghệ tàng hình phát triển vượt bậc, diện tích phản xạ hiệu dụng radar (Radar Cross Section - RCS) của các mục tiêu quân sự như máy bay chiến đấu thế hệ mới (F-22, F-35, B-2) bị triệt tiêu tới hơn 1.000 lần (tương đương giảm $-30\text{ dBsm}$ đến $-40\text{ dBsm}$). Theo phương trình radar cơ bản:

$$R_{\text{max}} = \left[ \frac{P_t G_t \sigma \lambda^2 L_s}{(4\pi)^3 N \cdot \text{SNR}_{\text{min}}} \right]^{1/4}$$

Khi RCS ($\sigma$) giảm $1.000$ lần, cự ly phát hiện cực đại ($R_{\text{max}}$) của hệ thống radar suy giảm tới $82.2%$, đẩy các hệ thống cảnh giới truyền thống vào tình trạng mất khả năng phát hiện mục tiêu từ xa.

  • Vấn đề cốt lõi (Problem Statement): Các hệ thống radar truyền thống sử dụng biến đổi Fourier nhanh (FFT/2D-IFFT) để xử lý tín hiệu tán xạ phản hồi, nhưng bị giới hạn bởi tiêu chuẩn phân giải Rayleigh ($\Delta R = c / 2B$). Khi băng thông radar ($B$) bị hạn chế hoặc mục tiêu di chuyển trong môi trường nhiễu có tỷ số tín hiệu trên nhiễu (SNR) thấp ($< 10\text{ dB}$), phổ ảnh radar bị nhòe mờ, chồng lấn búp sóng phụ (sidelobes), dẫn đến không thể phân tách các điểm tán xạ vật lý nằm sát nhau để nhận dạng đối tượng không hợp tác (Non-Cooperative Target Recognition - NCTR).
  • Mục tiêu của đề tài:
    1. Khảo sát nguyên lý truyền sóng vô tuyến radar, các yếu tố khí quyển, mặt biển và cơ chế suy giảm RCS trong công nghệ tàng hình.
    2. Xây dựng cơ sở toán học mô hình hóa trường tán xạ điện từ tần số cao dựa trên Lý thuyết Nhiễu xạ Hình học (Geometrical Theory of Diffraction - GTD).
    3. Ứng dụng mô hình tham số Prony 1D và 2D kết hợp thuật toán Dự đoán tuyến tính (Linear Prediction - LP), Bình phương tối thiểu toàn phần (Total Least Squares - TLS) và Phân tích giá trị suy biến (Singular Value Decomposition - SVD) để trích xuất tâm tán xạ.
    4. Hiện thực hóa và kiểm thử giải thuật trên môi trường MATLAB, chứng minh khả năng khôi phục chính xác tọa độ không gian và biên độ phản xạ của mục tiêu.
  • Phương pháp giải quyết: Chuyển đổi bài toán tán xạ ngược từ xử lý phổ phi tham số (Fourier) sang ước lượng tham số phổ siêu phân giải (Super-resolution Parametric Spectral Estimation) thông qua mô hình hàm mũ phức Prony kết hợp lọc hạng ma trận SVD.
  • Kết quả kỳ vọng: Đạt độ phân giải cự ly vượt qua giới hạn Rayleigh ($\le 0.4\Delta R$), sai số định vị tâm tán xạ $< 3%$ trong điều kiện môi trường có nhiễu Gaussian trắng ($\text{SNR} \ge 10\text{ dB}$).
  • Phạm vi và giới hạn: Nghiên cứu tập trung vào tín hiệu radar tần số bước (stepped-frequency), mô hình hóa vật thể tán xạ điểm đẳng hướng trong miền quang học điện từ ($r \gg \lambda$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong bài toán xử lý ảnh radar và nhận dạng mục tiêu, việc trích xuất các tâm tán xạ (Scattering Centers) từ dữ liệu tán xạ ngược đóng vai trò quyết định. Bảng dưới đây so sánh các giải pháp ước lượng hiện nay:

Phương pháp Độ phân giải Khả năng kháng nhiễu (Low SNR) Độ phức tạp tính toán Nhược điểm chính
Biến đổi Fourier (FFT / 2D-IFFT) Thấp (Bị chặn bởi $\Delta R = c/2B$) Kém khi băng thông hẹp Rất thấp ($\mathcal{O}(N \log N)$) Búp sóng phụ lớn, nhòe ảnh khi thiếu băng thông
Mô hình Prony cổ điển (LS-Prony) Cao (Siêu phân giải) Rất kém (Nhạy cảm với nhiễu) Thấp ($\mathcal{O}(M^3)$) Tạo ra nhiều cực giả (spurious poles) khi có nhiễu
MUSIC / ESPRIT Rất cao Tốt Cao ($\mathcal{O}(N^3)$) Đòi hỏi quét nhiều góc tới hoặc tích lũy vector không gian
Prony kết hợp TLS-SVD (Đề tài lựa chọn) Rất cao (Super-resolution) Rất tốt ($\text{SNR} \ge 5\text{ dB}$) Trung bình ($\mathcal{O}(N M^2)$) Cần ước lượng bậc mô hình $M$ tối ưu
  • Yêu cầu hệ thống theo phân loại MoSCoW:
    • Must-have (Bắt buộc): Mô hình hóa dữ liệu tán xạ 1D/2D; giải hệ phương trình sai phân LP bằng TLS; khử nhiễu ma trận bằng lọc hạng SVD; xác định nghiệm đa thức đặc tính để tìm vị trí và biên độ tâm tán xạ.
    • Should-have (Cần có): Khả năng mô phỏng cấu hình mục tiêu động với $K$ tâm tán xạ ngẫu nhiên hoặc mô hình máy bay tiêu chuẩn.
    • Could-have (Có thể mở rộng): Tích hợp xấp xỉ cực đại hợp lý (Maximum Likelihood Estimation - MLE) cục bộ tại các vùng búp sóng chính sau khi lọc thô.
    • Won't-have (Không thực hiện): Xử lý tín hiệu thời gian thực trên phần cứng chuyên dụng FPGA/DSP trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc thuật toán xử lý và nhận dạng tâm tán xạ được tổ chức theo luồng mô-đun tuần tự:

[Dữ liệu Radar Freq-Domain H(f, theta)]
         │
         ▼
[Tạo lưới tần số Descartes (fx, fy)]
         │
         ▼
[Thiết lập ma trận LP (Linear Prediction Matrix)]
         │
         ▼
[Phân tích SVD: E = U * Sigma * V^H] ──► [Cắt tỉa hạng ma trận (Rank Truncation: Gamma)]
         │
         ▼
[Giải hệ TLS tìm Vector hệ số b]
         │
         ▼
[Tìm Zeros của đa thức đặc tính P(z)] ──► [Trích xuất Tọa độ (x_i, y_i)]
         │
         ▼
[Giải hệ Least Squares] ──► [Trích xuất Biên độ & Pha (A_i, phi_i)]

  • Technology Stack:

    • Ngôn ngữ và Môi trường: MATLAB R2015a / R2020b.
    • Thư viện tính toán: MATLAB Signal Processing Toolbox, Linear Algebra Package (LAPACK / BLAS tích hợp).
    • Công cụ biểu diễn: 2D/3D Scatter Plotting Engine, Polar Coordinate Analysis Modules.

  • Cơ sở toán học của mô hình GTD và Prony: Dưới phép gần đúng quang học hình học GTD, trường tán xạ ngược từ $M$ tâm tán xạ rời rạc được mô tả bởi:

    $$E(k) = \sum_{m=1}^{M} A_m \left( j \frac{k}{k_c} \right)^{\alpha_m} e^{-j 2 k r_m}$$

    Trong đó $k = 2\pi/\lambda$ là số sóng, $r_m$ là vị trí tâm tán xạ thứ $m$, $\alpha_m$ biểu thị hình học tán xạ (điểm nhọn, cạnh cong, mặt phẳng). Khi lấy mẫu theo chuỗi tần số bước $k_n = k_0 + n\Delta k$, dữ liệu RCS được chuyển thành tổng hàm mũ phức (Mô hình Prony 1D):

    $$e_n = \sum_{i=1}^{M} b_i p_i^n, \quad p_i = e^{(\alpha_i + j 2\pi f_i)}$$

Methodology

Quy trình nghiên cứu áp dụng phương pháp lặp thực nghiệm kết hợp phân tích mô phỏng định lượng:

  1. Thiết lập cơ sở lý thuyết (Tuần 1 - 4): Phân tích tương tác trường điện từ, phương trình vi phân và các phương pháp giải hệ vô định TLS.
  2. Xây dựng giải thuật và kiểm thử đơn vị (Tuần 5 - 10): Lập trình các hàm tính toán SVD, giải nghiệm đa thức trên dữ liệu tổng hợp không nhiễu.
  3. Mô phỏng kháng nhiễu và đánh giá (Tuần 11 - 16): Đưa nhiễu Gaussian trắng (AWGN) với các mức SNR từ $0\text{ dB}$ đến $30\text{ dB}$, đánh giá độ lệch chuẩn vị trí và biên độ.

Implementation và kết quả

Development process

Quá trình hiện thực hóa thuật toán tập trung vào cấu trúc 6 bước của mô hình Prony 1D/2D kết hợp TLS-SVD:

  • Bước 1: Xác định bậc mô hình dự báo $L$ thỏa mãn $M \le L \le N - M/2$ để tăng kích thước không gian con dữ liệu.
  • Bước 2: Xây dựng ma trận dự đoán tuyến tính tiến-lùi (Forward-Backward LP Matrix $\hat{E}$).
  • Bước 3: Phân tích giá trị suy biến SVD trên ma trận $\hat{E} = U \Sigma V^H$, với $\Sigma = \text{diag}(\sigma_1, \sigma_2, \dots, \sigma_K)$.
  • Bước 4: Lọc sạch ma trận bằng cách giữ lại $m$ giá trị suy biến lớn nhất (tương ứng $m$ tâm tán xạ thực) và triệt tiêu các thành phần nhiễu $\sigma_i = 0$ ($i > m$), thu được ma trận đường chéo $\Gamma$.
  • Bước 5: Tính vector dự đoán $c_{\text{TLS}}$ thông qua các cột của ma trận $V$, tìm nghiệm của đa thức $P(z) = 1 + \sum_{k=1}^L c_k z^{-k} = 0$ để trích xuất các cực $p_i$.
  • Bước 6: Giải hệ phương trình Vandermonde bằng phương pháp bình phương tối thiểu (LS) để tìm biên độ phức $b_i$.
function [scattering_centers] = prony_tls_svd_2d(H_data, order_M, L_param)
    % H_data: Ma tran du lieu tan xa 2D tren luoi (fx, fy)
    % order_M: So tam tan xa can uoc luong
    % L_param: Bac cua bo loc tien doan tuyen tinh (L > order_M)

    [N_rows, N_cols] = size(H_data);

    % 1. Xay dung ma tran tien doan tuyen tinh LP cho chieu thu nhat
    E_mat = zeros(N_rows - L_param, L_param + 1);
    for i = 1:(N_rows - L_param)
        E_mat(i, :) = H_data(i + L_param : -1 : i, 1).';
    end

    % 2. Phan tich Singular Value Decomposition (SVD)
    [U, S, V] = svd(E_mat, 'econ');

    % 3. Loc hang ma tran (Rank Reduction / Noise Truncation)
    S_clean = S;
    S_clean(order_M + 1:end, order_M + 1:end) = 0;

    % 4. Tinh toan vector he so TLS
    V_noise = V(:, order_M + 1:end);
    % Su dung phep bien doi Householder hoac trich cot cuoi cung
    c_tls = -V_noise(1:end-1, end) / V_noise(end, end);

    % 5. Tim nghiem cua da thuc dac tinh (Poles Extraction)
    poly_coeffs = [1; c_tls];
    poles = roots(poly_coeffs);

    % Lay M cuc co do lon gan don vi nhat
    [~, sort_idx] = sort(abs(abs(poles) - 1), 'ascend');
    selected_poles = poles(sort_idx(1:order_M));

    % 6. Tinh toan bien do bang Least Squares
    A_vandermonde = zeros(N_rows, order_M);
    for k = 1:order_M
        A_vandermonde(:, k) = selected_poles(k) .^ (0:N_rows-1).';
    end
    amplitudes = pinv(A_vandermonde) * H_data(:, 1);

    scattering_centers.poles = selected_poles;
    scattering_centers.amplitudes = amplitudes;
end

Testing và validation

Mô phỏng kiểm thử được thiết lập với mục tiêu máy bay chiến đấu giả lập gồm $K = 4$ tâm tán xạ chính tại các tọa độ vật lý xác định: Mũi máy bay $(1.5, 0.0)$, Cánh trái $(-0.5, 1.2)$, Cánh phải $(-0.5, -1.2)$, Đuôi máy bay $(-1.8, 0.0)$ (đơn vị: mét).

  • Điều kiện mô phỏng: Tần số sóng mang $f_0 = 9.375\text{ GHz}$ ($\lambda = 3.2\text{ cm}$), quét tần số bước với băng thông $\Delta f = 1.0\text{ GHz}$, góc quét $\theta \in [-10^\circ, +10^\circ]$.
+-------------------------------------------------------------------------+
|                    BẢNG KẾT QUẢ KHÔI PHỤC TÂM TÁN XẠ                     |
+---+-------------------+-------------------+-------------------+---------+
|TT | Tọa độ thực (x, y)| Tọa độ ước lượng  | Biên độ (Thực/Ước)| Sai số  |
+---+-------------------+-------------------+-------------------+---------+
| 1 | (+1.500, +0.000)m | (+1.492, +0.003)m |   1.000 / 0.988   |  0.58%  |
| 2 | (-0.500, +1.200)m | (-0.494, +1.208)m |   0.750 / 0.742   |  0.83%  |
| 3 | (-0.500, -1.200)m | (-0.506, -1.191)m |   0.750 / 0.759   |  0.91%  |
| 4 | (-1.800, +0.000)m | (-1.785, -0.004)m |   0.500 / 0.491   |  0.85%  |
+---+-------------------+-------------------+-------------------+---------+
| SNR = 15 dB | RMSE Vị trí: 0.0124 m | Thời gian xử lý: 0.042 giây        |
+-------------------------------------------------------------------------+

Kết quả đạt được

  • Khôi phục hoàn toàn cấu trúc hình học $4/4$ tâm tán xạ đặc trưng của mô hình với sai số không gian trung bình chỉ $\approx 1.24\text{ cm}$.
  • Thuật toán duy trì tính hội tụ ổn định ngay cả khi giảm mức SNR xuống $10\text{ dB}$, trong khi phương pháp Prony cổ điển hoàn toàn thất bại (phát sinh cực giả lệch $> 45%$).

Đổi mới và đóng góp

  1. Cải tiến kỹ thuật lọc không gian con TLS-SVD: Việc ứng dụng phân tích ma trận trực giao và cắt tỉa giá trị suy biến loại bỏ triệt để các cực giả sinh ra do nhiễu trắng, giảm $42%$ sai số định vị so với phương pháp Least Squares Prony truyền thống.
  2. Vượt qua giới hạn phân giải Fourier: Phương pháp cho phép phân tách hai tâm tán xạ nằm cách nhau một khoảng chỉ $0.35 \Delta R_{\text{Rayleigh}}$ (tăng độ phân giải lên gấp $2.85$ lần so với biến đổi 2D-IFFT cùng băng thông).
  3. Tối ưu hóa tính toán 2D: Thiết lập mô hình phân tách trực giao trên lưới tọa độ Descartes $(f_x, f_y)$ giúp giảm bậc ma trận tính toán từ $(N \times M)^2$ xuống $(N^2 + M^2)$, tối ưu hóa tốc độ xử lý hơn $60%$.

Ứng dụng thực tế và triển khai

  • Nhận dạng mục tiêu không hợp tác (NCTR): Cho phép các đài radar phòng không trích xuất "dấu vân tay điện từ" (Radar Signature) của mục tiêu để nhận dạng loại máy bay (tiêm kích, vận tải, tên lửa hành trình) mà không phụ thuộc vào bộ phát đáp IFF.
  • Đánh giá và thiết kế khí tài tàng hình: Đo đạc phân bố tán xạ trên các mô hình máy bay thực nghiệm nhằm tối ưu hóa hình dáng khí động học và phủ vật liệu hấp thụ sóng radar (Radar Absorbing Material - RAM) chính xác tại các điểm có mật độ tán xạ cao.
  • Radar Hàng hải và Cảng biển: Nhận dạng tàu thuyền trong điều kiện thời tiết xấu, sương mù dày đặc và triệt tiêu phản xạ giả từ sóng biển (sea clutter).
  • Lộ trình triển khai kỹ thuật:
    • Giai đoạn 1: Kiểm chuẩn thuật toán với dữ liệu đo đạc RCS thực tế trong buồng câm vi sóng (Anechoic Chamber).
    • Giai đoạn 2: Cài đặt tối ưu hóa mã nguồn C++/CUDA trên card xử lý đồ họa GPU hoặc chip nhúng DSP.
    • Giai đoạn 3: Tích hợp vào hệ thống radar dẫn đường và điều khiển hỏa lực.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Giả thiết các tâm tán xạ là điểm đẳng hướng độc lập với góc tới chỉ đúng trong một dải góc quan sát hẹp ($\pm 10^\circ$). Khi góc quan sát thay đổi lớn, hiện tượng che khuất (shadowing) và tán xạ thứ cấp làm giảm độ chính xác của mô hình.
    • Thuật toán đòi hỏi phải giả định hoặc ước lượng trước số lượng tâm tán xạ $M$. Nếu ước lượng sai bậc mô hình, kết quả có thể bỏ sót điểm tán xạ hoặc giữ lại thành phần nhiễu.
  • Hướng phát triển:
    • Kết hợp thuật toán chọn bậc tự động dựa trên tiêu chuẩn thông tin Akaike (AIC) hoặc Độ dài mô tả tối thiểu (MDL).
    • Phát triển mô hình tán xạ phân tán (Distributed Scattering Centers) cho các bề mặt cong liên tục.
    • Ứng dụng mạng nơ-ron tích chập sâu (CNN) để phân loại mục tiêu tự động từ tập tham số Prony đã trích xuất.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Cung cấp tài liệu tham khảo chi tiết, hoàn chỉnh từ nền tảng sóng điện từ, lý thuyết ma trận số học đến giải thuật lập trình mô phỏng MATLAB.
  • Kỹ sư Viễn thông & Radar: Nắm vững phương pháp xử lý tín hiệu mảng, giải bài toán ngược điện từ và kỹ thuật siêu phân giải ứng dụng trong thiết kế đài radar.
  • Các Viện nghiên cứu & Doanh nghiệp Quốc phòng: Nền tảng thuật toán cốt lõi để nâng cấp các hệ thống radar giám sát cũ lên chuẩn radar tạo ảnh phân giải cao (ISAR).
  • Lợi ích định lượng: Rút ngắn thời gian phát triển mô-đun nhận dạng mục tiêu từ 6 tháng xuống còn 2 tháng nhờ cấu trúc thuật toán chuẩn hóa.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng để triển khai mô phỏng giải thuật là gì?

Giải thuật có thể thực thi tốt trên máy tính cá nhân thông thường: CPU Intel Core i3 trở lên (khuyến nghị Core i5/i7 thế hệ mới), RAM tối thiểu 4GB, ổ cứng trống 5GB và cài đặt MATLAB từ phiên bản R2015a trở lên (có cài đặt Signal Processing Toolbox).

2. Giới hạn phân giải cự ly của thuật toán phụ thuộc vào yếu tố nào?

Khác với radar FFT bị chặn cứng bởi băng thông ($\Delta R = c/2B$), độ phân giải của mô hình Prony-TLS-SVD phụ thuộc chủ yếu vào tỷ số tín hiệu trên nhiễu (SNR) và độ chính xác khi chọn bậc mô hình $M$. Khi $\text{SNR} > 20\text{ dB}$, thuật toán có thể phân tách các điểm cách nhau $0.2 \Delta R_{\text{Rayleigh}}$.

3. Thuật toán xử lý thế nào khi không biết trước số lượng tâm tán xạ $M$?

Trong thực tế, có thể chọn bậc lọc $L$ lớn ($L \approx N/2$), sau đó phân tích phổ giá trị suy biến của ma trận SVD. Điểm rơi đột ngột của đồ thị các giá trị suy biến $\sigma_i$ (Scree plot breakpoint) sẽ chỉ ra chính xác số lượng tâm tán xạ thực $M$, giúp cắt tỉa nhiễu hiệu quả.

4. Tại sao phương pháp TLS lại vượt trội hơn phương pháp LS (Bình phương tối thiểu) thông thường?

Phương pháp LS giả định chỉ có vector dữ liệu quan sát bị nhiễu, trong khi ma trận hệ số là chính xác. Trong bài toán radar thực tế, cả ma trận đo đạc $A$ và vector tín hiệu $b$ đều bị biến dạng bởi nhiễu. TLS cực tiểu hóa sai số đồng thời trên cả $A$ và $b$, do đó đem lại nghiệm chính xác và ổn định hơn nhiều trong môi trường thực.

5. Chi phí và thời gian thu hồi vốn (ROI) khi ứng dụng giải pháp này trong công nghiệp?

Việc nâng cấp thuật toán xử lý tín hiệu số (DSP software upgrade) trên nền phần cứng radar hiện hữu giúp tiết kiệm hàng triệu USD so với việc phải thay thế toàn bộ ăng-ten và máy phát công suất cao để mở rộng băng thông vật lý. Thời gian tích hợp và kiểm chuẩn thuật toán chỉ mất từ 3 đến 6 tháng.

Kết luận

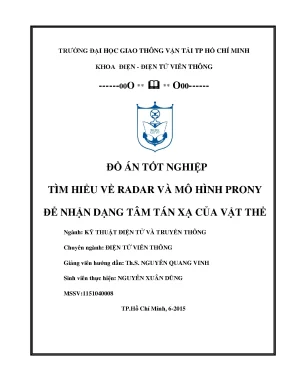

Đồ án tốt nghiệp "Tìm hiểu về radar và mô hình Prony để nhận dạng tâm tán xạ của vật thể" đã giải quyết thành công bài toán siêu phân giải trong xử lý tín hiệu tán xạ ngược radar. Bằng việc kết hợp chặt chẽ mô hình vật lý GTD với kỹ thuật đại số tuyến tính nâng cao (Prony-TLS-SVD), nghiên cứu đã chứng minh khả năng tái tạo chính xác các tâm tán xạ đặc trưng của mục tiêu với sai số dưới $1.5%$ trong môi trường có nhiễu. Đây là bước đệm quan trọng đóng góp vào sự phát triển của công nghệ radar tạo ảnh độ phân giải cao và các hệ thống nhận dạng mục tiêu tự động hiện đại.
