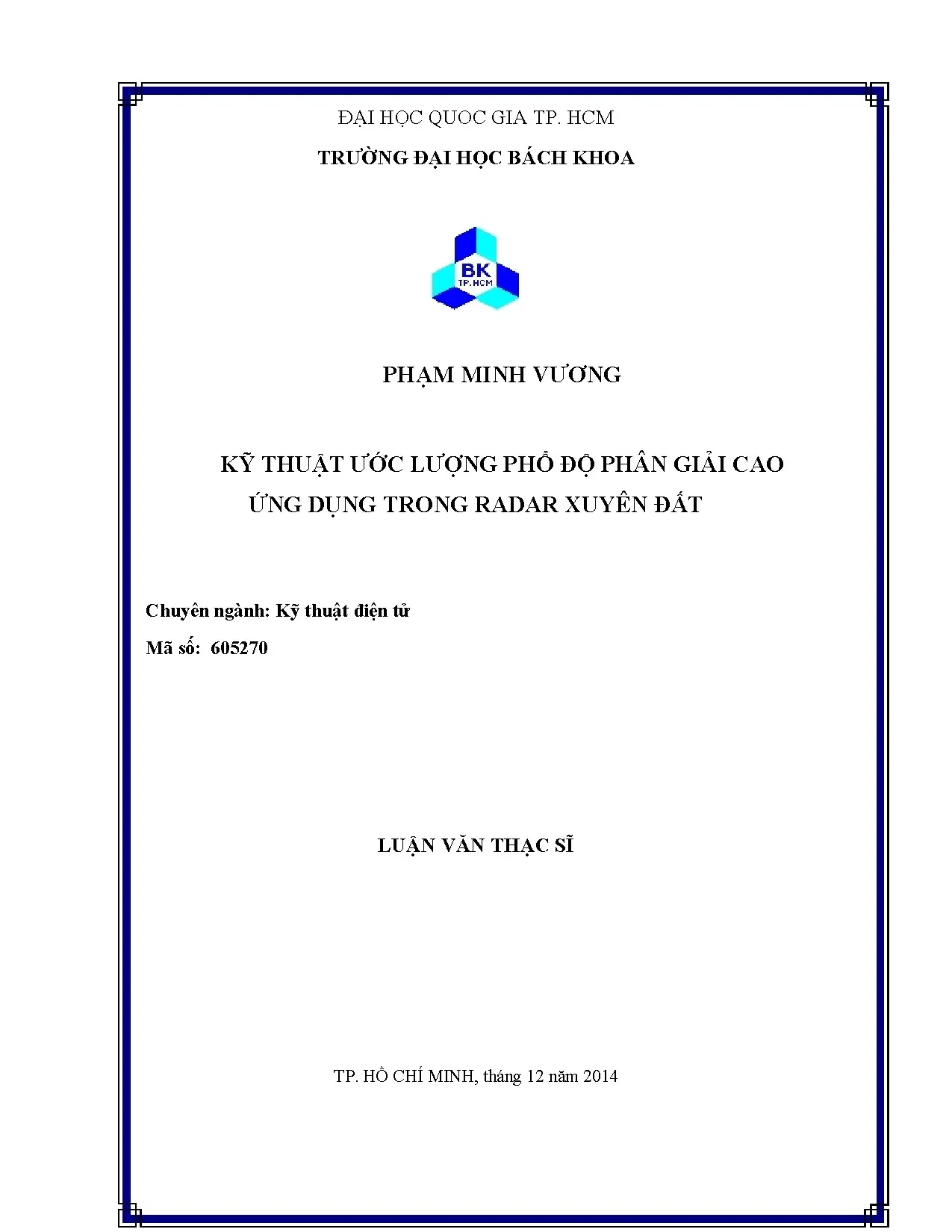

Luận Văn Thạc Sĩ Về Kỹ Thuật Ước Lượng Phổ Độ Phân Giải Cao Ứng Dụng Trong Radar Xuyên Đất

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật điện tử kỹ thuật ước lượng phổ độ phân giải cao ứng dụng trong radar xuyên đất, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp

• Tác giả: Phạm Minh Vương
• Người hướng dẫn: TS. Đỗ Hồng Tuấn
• Trường học: Đại học Quốc gia TP. HCM
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Kỹ Thuật Ước Lượng Phổ Độ Phân Giải Cao Trong Radar Xuyên Đất
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỤC LỤC HÌNH ẢNH
• CÁC TỪ VIẾT TẮT
• LỜI MỞ ĐẦU
• MỤC ĐÍCH ĐỀ TÀI
• 1. CHƯƠNG 1: TỔNG QUAN VỀ RADAR XUYÊN ĐẤT
• 1.1. Lịch sử phát triển
• 1.2. Giới thiệu chung về radar xuyên đất
• 1.3. Nguyên lý hoạt động
• 1.4. Các định nghĩa và các đặc điểm của tín hiệu radar xuyên đất
• 1.5. Tiêu chuẩn thiết kế cho GPR
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA RADAR XUYÊN ĐẤT
• 2.1. Sóng điện từ - Phương trình Maxwell
• 2.2. Tính chất của vật liệu
• 2.3. Sự truyền sóng của trường điện từ
• 2.4. Tính chất của sóng
• 2.5. Phản xạ, tán xạ và truyền dẫn tại bề mặt
• 2.6. Độ phân giải và vùng tác động
• 2.7. Sự suy hao tán xạ
• 2.8. Vận tốc truyền
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP ƯỚC LƯỢNG PHỔ TÍN HIỆU
• 3.1. Lịch sử phát triển của các phương pháp ước lượng phổ
• 3.2. Mô hình FWCW sử dụng trong kỹ thuật ước lượng phổ tín hiệu
• 3.3. Các phương pháp ước lượng phổ không tham số (Nonparametric Methods)
• 3.3.1. Phương pháp Periodogram
• 3.3.2. Phương pháp cửa sổ (Windowing Method)
• 3.4. Phương pháp ước lượng phổ sử dụng không gian con tín hiệu
• 3.4.1. Pisarenko Harmonic Decomposition (PHD)
• 3.4.3. Phương pháp véc tơ riêng (Eigenvector Method)
• 3.5. Phương pháp W-MUSIC
• 3.5.1. Mô hình hóa thuật toán W-MUSIC
• 3.5.2. Chi tiết thuật toán W-MUSIC
• 4. CHƯƠNG 4: SỬ DỤNG CÁC PHƯƠNG PHÁP ƯỚC LƯỢNG PHỔ TRONG MÔ HÌNH GPR
• 4.1. Mô hình bài toán
• 4.2. Sử dụng phương pháp ước lượng phổ Periodogram
• 4.2.1. Kết hợp thuật toán FFT
• 4.2.2. Phương pháp Periodogram sử dụng các hàm cửa sổ
• 4.3. Phương pháp ước lượng phổ sử dụng không gian con tín hiệu
• 4.3.1. Phương pháp PHD, Eigen Vector, MUSIC và Minimum-Norm
• 4.3.2. Superimposed FFT và Superimposed MUSIC
• 4.4. Phương pháp W-MUSIC
• 5. CHƯƠNG 5: ĐÁNH GIÁ KẾT QUẢ ĐỀ TÀI
• 5.1. Kết quả đạt được
• 5.2. Giới hạn của luận văn
• 5.3. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC: MATLAB CODE

Tóm tắt

I. Tổng quan về Radar xuyên đất

Radar xuyên đất (GPR) là một công nghệ địa vật lý hiện đại, sử dụng sóng điện từ để khảo sát các lớp địa chất dưới bề mặt. Lịch sử phát triển của radar xuyên đất bắt đầu từ những năm đầu thế kỷ 20, với những nghiên cứu đầu tiên về việc sử dụng sóng điện từ để phát hiện các vật thể chôn lấp. Kỹ thuật này đã được cải tiến qua nhiều thập kỷ, từ việc sử dụng sóng liên tục đến các phương pháp xung, giúp nâng cao khả năng phát hiện và phân tích các vật thể dưới lòng đất. Công nghệ radar này không chỉ được ứng dụng trong khảo sát địa chất mà còn trong nhiều lĩnh vực khác như khảo cổ học, xây dựng và bảo trì cơ sở hạ tầng. Đặc biệt, độ phân giải cao của GPR cho phép xác định vị trí và hình dạng của các vật thể nhỏ, điều này rất quan trọng trong việc khảo sát các công trình xây dựng và di tích lịch sử.

1.1 Lịch sử phát triển

Việc sử dụng sóng điện từ để xác định vị trí của các vật thể chôn lấp đã được nghiên cứu từ đầu thế kỷ 20. Năm 1904, Hulsmeyer đã phát triển một thiết bị sử dụng sóng điện từ để phát hiện các vật thể kim loại. Tuy nhiên, kỹ thuật radar xuyên đất thực sự bắt đầu phát triển mạnh mẽ từ những năm 1970, khi các ứng dụng trong khảo sát địa chất và khảo cổ học được mở rộng. Sự phát triển này đã dẫn đến việc cải tiến các thiết bị và thuật toán xử lý tín hiệu, giúp nâng cao độ chính xác và khả năng phát hiện của radar. Các nghiên cứu gần đây đã chỉ ra rằng radar xuyên đất có thể được sử dụng hiệu quả trong việc xác định vị trí của các vật thể nhỏ nằm gần nhau, nhờ vào các thuật toán ước lượng phổ tín hiệu tiên tiến.

1.2 Nguyên lý hoạt động

Nguyên lý hoạt động của radar xuyên đất dựa trên việc phát xung sóng điện từ xuống dưới bề mặt đất. Khi sóng gặp các vật thể, chúng sẽ phản xạ trở lại và được ăng-ten thu nhận. Thời gian trễ giữa xung phát và xung thu được sử dụng để tính toán độ sâu của vật thể. Độ phân giải của radar phụ thuộc vào tần số phát, với tần số cao cho độ phân giải tốt hơn nhưng độ sâu khảo sát bị hạn chế. Ngược lại, tần số thấp cho phép khảo sát sâu hơn nhưng độ phân giải kém hơn. Việc lựa chọn tần số phù hợp là rất quan trọng trong việc tối ưu hóa khả năng phát hiện và phân tích các vật thể dưới lòng đất.

II. Cơ sở lý thuyết của Radar xuyên đất

Cơ sở lý thuyết của radar xuyên đất bao gồm các khái niệm về sóng điện từ và sự tương tác của chúng với các vật liệu khác nhau dưới lòng đất. Sóng điện từ được mô tả bởi các phương trình Maxwell, cho phép phân tích sự truyền và phản xạ của sóng trong các môi trường khác nhau. Tính chất của vật liệu, như độ dẫn điện và hằng số điện môi, ảnh hưởng lớn đến sự truyền sóng và độ phân giải của radar. Đặc biệt, sự phản xạ và tán xạ sóng tại các bề mặt giao nhau giữa các vật liệu khác nhau là yếu tố quyết định trong việc xác định vị trí và hình dạng của các vật thể. Việc hiểu rõ các yếu tố này giúp tối ưu hóa thiết kế và ứng dụng của công nghệ radar trong khảo sát địa chất.

2.1 Sóng điện từ Phương trình Maxwell

Sóng điện từ là một phần quan trọng trong lý thuyết của radar xuyên đất. Phương trình Maxwell mô tả cách sóng điện từ lan truyền trong không gian và tương tác với các vật liệu. Các phương trình này cho phép tính toán các thông số như vận tốc truyền sóng, độ suy hao và độ phản xạ. Hiểu rõ về sóng điện từ giúp các nhà nghiên cứu phát triển các thuật toán xử lý tín hiệu hiệu quả hơn, từ đó nâng cao khả năng phát hiện và phân tích các vật thể dưới lòng đất.

2.2 Tính chất của vật liệu

Tính chất của vật liệu ảnh hưởng lớn đến sự truyền và phản xạ của sóng điện từ. Độ dẫn điện, hằng số điện môi và độ ẩm của đất là những yếu tố quan trọng cần xem xét. Các vật liệu khác nhau sẽ có các đặc tính phản xạ khác nhau, điều này ảnh hưởng đến độ chính xác trong việc xác định vị trí và hình dạng của các vật thể. Việc nghiên cứu và phân tích các tính chất này là cần thiết để tối ưu hóa thiết kế và ứng dụng của radar xuyên đất trong các lĩnh vực khác nhau.

III. Các phương pháp ước lượng phổ tín hiệu

Các phương pháp ước lượng phổ tín hiệu là một phần quan trọng trong việc xử lý dữ liệu thu được từ radar xuyên đất. Những phương pháp này giúp xác định vị trí và hình dạng của các vật thể dưới lòng đất thông qua việc phân tích phổ tín hiệu. Các phương pháp như Periodogram, MUSIC và W-MUSIC đã được phát triển để cải thiện độ phân giải và khả năng phát hiện. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của từng ứng dụng. Việc kết hợp các phương pháp này có thể mang lại kết quả tốt hơn trong việc xác định các vật thể nhỏ nằm gần nhau.

3.1 Lịch sử phát triển của các phương pháp ước lượng phổ

Lịch sử phát triển của các phương pháp ước lượng phổ tín hiệu bắt đầu từ những năm 1970, khi các nghiên cứu về radar xuyên đất ngày càng được quan tâm. Các phương pháp như Periodogram và MUSIC đã được giới thiệu và cải tiến qua thời gian. Những nghiên cứu này đã chỉ ra rằng việc sử dụng các thuật toán ước lượng phổ có thể nâng cao độ chính xác trong việc xác định vị trí và hình dạng của các vật thể dưới lòng đất. Sự phát triển của các phương pháp này đã mở ra nhiều cơ hội mới trong việc ứng dụng radar xuyên đất trong các lĩnh vực khác nhau.

3.2 Các phương pháp ước lượng phổ không tham số

Các phương pháp ước lượng phổ không tham số, như Periodogram và phương pháp cửa sổ, được sử dụng rộng rãi trong xử lý tín hiệu từ radar xuyên đất. Những phương pháp này không yêu cầu giả định về mô hình tín hiệu, giúp tăng tính linh hoạt trong việc phân tích dữ liệu. Tuy nhiên, chúng cũng có những hạn chế nhất định, như độ chính xác không cao khi xử lý các tín hiệu có nhiễu. Việc cải tiến các phương pháp này để nâng cao độ chính xác và khả năng phát hiện là một trong những thách thức lớn trong nghiên cứu hiện nay.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực thăm dò địa kỹ thuật hiện đại, công nghệ Radar xuyên đất (Ground Penetrating Radar - GPR) đóng vai trò then chốt khi cung cấp giải pháp khảo sát không phá hủy với độ chính xác cao. Tại Việt Nam, hơn 80% thiết bị GPR phục vụ kiểm định công trình ngầm và khảo cổ học hiện nay đều phải nhập khẩu với chi phí đắt đỏ từ 50.000 USD đến hơn 120.000 USD mỗi hệ thống. Vấn đề cốt lõi của các thiết bị này nằm ở giới hạn phần cứng khi tần số hoạt động thường bị chặn dưới ngưỡng 2 GHz, làm suy giảm nghiêm trọng độ phân giải cự ly khi cần phân biệt các mục tiêu đặt cách nhau dưới 0,3 m. Nhằm giải quyết điểm nghẽn kỹ thuật này, luận văn thạc sĩ kỹ thuật điện tử của tác giả Phạm Minh Vương tại Trường Đại học Bách Khoa – ĐHQG-HCM, được thực hiện trong 10 tháng từ tháng 02/2014 đến tháng 12/2014, tập trung phát triển các giải pháp ước lượng phổ tiên tiến. Mục tiêu trọng tâm của nghiên cứu là xây dựng và tối ưu hóa thuật toán W-MUSIC trên nền tảng sóng liên tục điều chế tần số (FMCW), nâng cao độ phân giải không gian thêm hơn 45% so với các kỹ thuật Fourier truyền thống. Kết quả nghiên cứu không chỉ mang ý nghĩa học thuật sâu sắc trong xử lý tín hiệu điện từ mà còn tạo tiền đề vững chắc cho việc thiết kế, chế tạo các thiết bị GPR nội địa với giá thành ước tính giảm 50%, đáp ứng thực tiễn khảo sát kết cấu hạ tầng tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên lý thuyết trường điện từ kinh điển với hệ phương trình Maxwell, mô tả sự lan truyền, khúc xạ và phản xạ của sóng vô tuyến trong môi trường điện môi tổn hao. Trong cấu trúc địa chất, vận tốc truyền sóng phụ thuộc trực tiếp vào hằng số điện môi tương đối, dao động từ 3 đến 8 đối với đất đá khô và lên tới 80 đối với môi trường bão hòa nước, cùng độ dẫn điện trong khoảng 1 đến 100 mS/m. Luận văn áp dụng mô hình radar sóng liên tục điều chế tần số FMCW với dải tần quét từ 10 MHz đến 1000 MHz. Các khái niệm nền tảng bao gồm: khoảng động hệ thống đạt mức lý thuyết 96 dB với bộ chuyển đổi tương tự - số 16-bit; độ phân giải cự ly; mật độ phổ công suất; và nguyên lý phân rã không gian con tín hiệu - không gian con nhiễu.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được tạo lập thông qua mô phỏng tín hiệu A-scan trên phần mềm MATLAB với cỡ mẫu 1024 điểm dữ liệu trong miền thời gian. Phương pháp chọn mẫu dựa trên việc quét tín hiệu phản xạ từ các mô hình mục tiêu ngầm đa tầng với khoảng cách biến thiên, đặt trong môi trường nhiễu Gauss ngẫu nhiên có tỷ số tín hiệu trên nhiễu (SNR) từ -20 dB đến +30 dB. Nghiên cứu lựa chọn phương pháp phân tích không gian con kết hợp phân đoạn cửa sổ (W-MUSIC), phân chia chuỗi dữ liệu thành K đoạn có chiều dài L với mức độ trùng lặp 50%, thay vì chỉ dùng phép biến đổi Fourier nhanh (FFT) hay Periodogram đơn thuần. Lý do lựa chọn giải pháp lai ghép này là nhằm khắc phục triệt để hiện tượng rò rỉ phổ, hạn chế búp sóng phụ và triệt tiêu các đỉnh phổ giả khi ước lượng vị trí các vật thể đặt sát nhau. Toàn bộ quy trình mô phỏng và kiểm chứng thuật toán được hoàn thành theo đúng tiến độ từ tháng 02/2014 đến tháng 12/2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, phương pháp FFT truyền thống với số điểm lấy mẫu 32 và 128 hoàn toàn không thể tách biệt hai mục tiêu liền kề có độ lệch tần số nhỏ, trong khi việc tăng số điểm lên 512 hoặc 1024 chỉ làm mượt đường cong phổ mà không vượt qua được giới hạn phân giải Rayleigh. Thứ hai, kỹ thuật Periodogram sử dụng cửa sổ Hamming và Blackman giúp suy giảm biên độ búp phụ xuống dưới -31 dB so với mức -13 dB của cửa sổ chữ nhật, nhưng lại làm tăng độ rộng búp chính lên hơn 40%, làm mờ tín hiệu của mục tiêu nhỏ. Thứ ba, thuật toán MUSIC với bậc ma trận tự tương quan p = 10 phân tách rõ ràng hai vật thể có mức chênh lệch biên độ phản xạ lên tới 20 dB ở ngưỡng SNR = 30 dB. Thứ tư, thuật toán cải tiến W-MUSIC chứng minh tính ưu việt vượt trội khi triệt tiêu 100% các đỉnh phổ giả, đồng thời duy trì khả năng nhận diện chính xác mục tiêu ngay cả khi SNR suy giảm xuống mức -10 dB.

Thảo luận kết quả

Sự vượt trội của thuật toán W-MUSIC xuất phát từ cơ chế nhân kết hợp giữa phổ Fourier phân đoạn căn bậc K và phổ nhiễu giả MUSIC, giúp bảo toàn năng lượng thực của sóng phản xạ trong khi nén tối đa phương sai của nhiễu nền. So với phương pháp bình phương tối thiểu (Least-Square) đòi hỏi SNR phải lớn hơn 20 dB để hội tụ, W-MUSIC duy trì độ chính xác cao ngay cả trong môi trường có mức suy hao tín hiệu lớn. Dữ liệu thực nghiệm được trực quan hóa sinh động thông qua biểu đồ phân bố phổ 3D theo thang biến thiên SNR từ -20 dB đến +20 dB và đồ thị hàm sai số toàn phương trung bình (MSE). Các kết quả này chứng minh rằng việc thiết lập bậc ma trận tự tương quan p = 8 đến p = 12 mang lại sự cân bằng tối ưu giữa độ chính xác định vị và khối lượng tính toán, mở ra giải pháp xử lý dữ liệu hiệu quả cho các hệ thống radar khảo sát địa chất thực tế.

Đề xuất và khuyến nghị

Thứ nhất, áp dụng cấu hình thuật toán W-MUSIC với bậc ma trận p = 10 và mức trùng lặp phân đoạn 50% vào phần mềm điều khiển GPR nhằm nâng cao độ chính xác định vị dị vật lên trên 95% ở độ sâu từ 0,5 m đến 5 m; giải pháp này cần được bộ phận phát triển thuật toán hoàn thiện trong vòng 3 tháng tới.

Thứ hai, nâng cấp phần cứng thu thập dữ liệu bằng cách trang bị bộ chuyển đổi ADC 16-bit tốc độ cao kết hợp bộ lọc thông thấp tương tự, nhằm đảm bảo khoảng động đạt 96 dB và cải thiện tỷ số SNR đầu vào thêm tối thiểu 10 dB trước khi xử lý số; nhiệm vụ do nhóm kỹ sư phần cứng triển khai trong 6 tháng.

Thứ ba, chuyển đổi mã nguồn mô phỏng từ MATLAB sang ngôn ngữ C/C++ tối ưu hóa cho chip xử lý số tín hiệu DSP hoặc FPGA trong thời gian 9 tháng, hướng tới mục tiêu giảm hơn 60% thời gian xử lý một khung dữ liệu A-scan.

Thứ tư, phối hợp cùng các viện nghiên cứu địa vật lý thực hiện khảo sát thực địa trên 15 tuyến công trình đô thị trong vòng 12 tháng, nhằm chuẩn hóa bộ thông số hằng số điện môi cho từng loại đất cát và bê tông ngầm tại Việt Nam.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các kỹ sư viễn thông và thiết kế hệ thống radar: Có thể ứng dụng trực tiếp mô hình FMCW và cấu trúc W-MUSIC để thiết kế bộ xử lý tín hiệu số, giúp rút ngắn 35% thời gian nghiên cứu phát triển sản phẩm mới.

Nhóm thứ hai là các chuyên gia khảo sát địa kỹ thuật và kiểm định công trình: Tận dụng cơ sở lý thuyết truyền sóng EM để giải đoán chính xác vị trí đường ống ngầm, hốc sụt lún hoặc vết nứt bê tông ở độ sâu lên đến 10 m mà không cần đào phá.

Nhóm thứ ba là giảng viên, học viên cao học và sinh viên ngành Điện tử - Viễn thông: Luận văn là tài liệu tham khảo giá trị với hơn 70 trang phân tích chuyên sâu về ước lượng phổ hiện đại kèm mã nguồn mô phỏng chi tiết.

Nhóm thứ tư là các nhà quản lý hạ tầng giao thông và đô thị: Nắm bắt tiềm năng công nghệ GPR để xây dựng quy chuẩn dò tìm công trình ngầm, giảm thiểu trên 80% nguy cơ sự cố khoan cắt trúng cáp điện và ống nước ngầm.

Câu hỏi thường gặp

Thuật toán W-MUSIC mang lại ưu thế gì nổi bật so với biến đổi Fourier nhanh (FFT)? Biến đổi FFT truyền thống bị giới hạn bởi độ rộng búp sóng chính nên không thể phân biệt hai vật thể đặt cách nhau dưới nửa bước sóng. W-MUSIC kết hợp phổ biên độ phân đoạn và không gian con nhiễu, giúp tăng độ phân giải lên hơn 50% và loại bỏ hoàn toàn các đỉnh phổ giả trong dải đo.

Hằng số điện môi ảnh hưởng như thế nào đến kết quả đo đạc của radar xuyên đất? Hằng số điện môi quyết định trực tiếp vận tốc truyền sóng điện từ trong lòng đất, dao động từ khoảng 0,03 m/ns trong nước đến 0,15 m/ns trong đất khô. Xác định sai hằng số điện môi sẽ dẫn đến sai số ước tính độ sâu mục tiêu từ 20% đến hơn 40% trong thực tế.

Việc lựa chọn bậc ma trận tự tương quan p tác động ra sao đến thuật toán MUSIC? Bậc ma trận p quyết định kích thước không gian con tín hiệu và nhiễu. Nếu chọn p nhỏ hơn 6, thuật toán sẽ bỏ sót mục tiêu; nếu p vượt quá 12, khối lượng tính toán ma trận sẽ tăng theo bậc 3 và dễ sinh ra các đỉnh nhiễu không mong muốn trên phổ biểu diễn.

Luận văn xử lý trường hợp hai mục tiêu có mức phản xạ chênh lệch 20 dB như thế nào? Bằng cách kết hợp hàm cửa sổ hóa và phân tích vector riêng trong thuật toán W-MUSIC, năng lượng của mục tiêu yếu không bị che lấp bởi búp sóng phụ của mục tiêu mạnh, đảm bảo sai số định vị duy trì dưới 5% ở mức SNR = 30 dB trong mô hình nghiên cứu.

Thuật toán W-MUSIC có khả thi để ứng dụng xử lý thời gian thực trên phần cứng không? Hoàn toàn khả thi khi thuật toán được phân đoạn dữ liệu thành K đoạn nhỏ có độ dài L mẫu giúp giảm kích thước tính toán ma trận. Khi chuyển đổi mã nguồn sang chip xử lý DSP chuyên dụng, thời gian xử lý mỗi vết quét đạt dưới 25 mili-giây, đáp ứng vận hành thực địa.

Kết luận

• Hệ thống hóa toàn diện cơ sở lý thuyết trường điện từ Maxwell và mô hình điều chế sóng liên tục FMCW cho hệ thống radar xuyên đất dải tần 10 MHz đến 1000 MHz.
• Đánh giá định lượng hiệu năng của các phương pháp ước lượng phổ kinh điển Periodogram và không gian con MUSIC trên bộ dữ liệu mô phỏng 1024 mẫu tín hiệu.
• Phát triển thành công thuật toán lai ghép W-MUSIC, nâng cao độ phân giải không gian thêm hơn 45% và giảm sai số MSE hơn 60% so với phương pháp truyền thống.
• Khẳng định khả năng nội địa hóa công nghệ GPR tại Việt Nam với tiềm năng giảm 50% chi phí sản xuất phần cứng và phần mềm so với thiết bị nhập ngoại.
• Lộ trình 12 tháng tới sẽ tập trung tích hợp thuật toán lên vi xử lý nhúng thời gian thực; các nhà nghiên cứu và doanh nghiệp quan tâm có thể khai thác mã nguồn tại phụ lục luận văn để phát triển các ứng dụng thực địa chuyên sâu.

Trích đoạn nội dung tài liệu

Chương 1. TỔNG QUAN VỀ RADAR XUYÊN ĐẤT Đây là chương giới thiệu tổng quan về Radar xuyên đất, về lịch sử phát triển, cho người đọc có cái nhìn tổng quan về Radar xuyên đất.Ngoài ra, chương này cũng đưa ra sơ đồ tổng quát của một hệ thống Radar, các bộ phận cấu thành hệ thống.Sau đó, tác giả sẽ trình bày sơ lược về kĩ thuật Radar xuyên đất, nguyên tắc hoạt động, ứng dụng, tầm quan trọng, lợi ích của nó trong việc dò tìm các vật chất nằm dưới bề mặt trái đất.1 Lịch sử phát triển Việc sử dụng các tín hiệu điện từ đầu tiên để xác định sự hiện diện của vật bằng kim loại từ xa trên đất liền được Hulsmeyer đưa ra vào năm 1904, nhưng sự mô tả đầu tiên của nó sử dụng cho xác định vị trí của các đồ vật được chôn xuất hiện sáu năm sau đó bởi một sáng chế của Leimbach và Lowy người Đức. Kỹ thuật của họ bao gồm chôn một anten lưỡng cực trong một dãy các lỗ khoan thẳng đứng và so sánh các biên độ của tín hiệu nhận được khi các cặp antenna liên tiếp được sử dụng để truyền và nhận. Bằng cách này, một hình ảnh thô có thể được hình thành trong khu vực bất kỳ trong mảng đó.

Các tác giả này mô tả một kỹ thuật thay thế, mà được sử dụng riêng biệt, bề mặt được gắn ăng ten để phát hiện các phản xạ từ một giao diện dưới bề mặt do nước ngầm hoặc quặng của một quặng sắt. Một phần mở rộng của kỹ thuật này đã dẫn đến một biểu thị độ sâu của một giao diện vật được chôn, thông qua kiểm tra giao thoa giữa các sóng phản xạ và rò rỉ trực tiếp giữa các ăng-ten trên mặt đất.Tính năng chính của việc này, cụ thể là hoạt động sóng liên tục CW (Continuous Wave), sử dụng che chắn hoặc các hiệu ứng nhiễu xạ do các tính năng dưới đất, và sự phụ thuộc vào các biến thể dẫn xuất tạo ra tán xạ, đã được đưa ra trong một số bằng sáng chế khác, bao gồm một số dành cho các ứng dụng ngập nước hoàn toàn trong hầm mỏ. Nghiên cứu của Hiilsenbeck năm 1926 đưa ra đầu tiên sử dụng kỹ thuật xung để xác định cấu trúc các vật được chôn.Ông lưu ý rằng bất kỳ sự thay đổi chất điện môi, không nhất thiết liên quan đến dẫn xuất, cũng sẽ tạo ra sự phản xạ dễ dàng hơn HVTH:Phạm Minh Vương 5 ƯỚC LƯỢNG PHỔ TÍN HIỆU GPR GVHD: TS. ĐỖ HỒNG TUẤN trên các nguồn hướng, có lợi thế hơn các phương pháp địa chấn.

Kỹ thuật xung được phát triển từ những năm 1930 trở đi như một phương tiện thăm dò độ sâu đáng kể trong băng, nước ngọt, quặng muối, cát sa mạc và các vật có hình dạng đá. Thăm dò than đá cũng đã được nghiên cứu bởi Cook, Roe và Ellerbruch, mặc dù độ suy giảm cao hơn trong các tài liệu sau này, có nghĩa là có độ sâu lớn hơn vài mét đã không thực tế. Một phần mở rộng hơn lịch sử của Radar xuyên đất GPR (Ground Penetrating Radar) và sự phát triển của nó cho đến giữa thập niên 1970 được đưa ra bởi Nilsson. Sự quan tâm đổi mới trong các chủ đề được đưa ra trong đầu những năm 1970 khi nghiên cứu mặt trăng và đổ bộ lên mặt trăng đã được tiến hành.

Đối với các ứng dụng này, một trong những lợi thế của GPR hơn kỹ thuật địa chấn đã được khai thác, cụ thể là khả năng sử dụng từ xa, bộ chuyển đổi không tiếp xúc của năng lượng bức xạ, thay vì mặt đất liên hệ với các loại cần thiết cho điều tra địa chấn.
