Giới thiệu dự án

Khủng hoảng năng lượng và biến đổi khí hậu toàn cầu đang thúc đẩy quá trình chuyển dịch mạnh mẽ từ các nguồn nhiên liệu hóa thạch truyền thống (dự báo cạn kiệt trong vòng 50 năm tới theo tốc độ khai thác hiện tại) sang các nguồn năng lượng tái tạo sạch. Theo số liệu từ Ngân hàng Thế giới (WB) và Viện CIEMAT/CENER, Việt Nam sở hữu tiềm năng bức xạ mặt trời dồi dào, dao động từ $897 - 2108\text{ kWh/m}^2/\text{năm}$ (tương đương $2.46 - 5.77\text{ kWh/m}^2/\text{ngày}$), trong đó tiềm năng kỹ thuật khả dụng đạt tới $1,677,461\text{ MW}$, phân bổ tập trung tại miền Trung, Tây Nguyên và Nam Bộ.

Hệ thống điện mặt trời thuần hòa lưới (On-grid) chiếm đa số tại Việt Nam nhờ chi phí đầu tư thấp và cơ chế bán điện qua biểu giá FiT (Feed-in Tariff). Tuy nhiên, hệ thống này bộc lộ điểm yếu cốt tử: khi điện lưới EVN gặp sự cố hoặc mất điện, bộ nghịch lưu buộc phải tự ngắt theo tiêu chuẩn an toàn chống đảo lưới (Anti-islanding), khiến toàn bộ tải tiêu thụ bị mất điện dù giàn pin quang điện (PV) vẫn có khả năng phát điện. Ngược lại, hệ thống độc lập (Off-grid) đòi hỏi dung lượng ắc quy rất lớn, chi phí cao và gây lãng phí năng lượng khi pin đầy. Bên cạnh đó, đặc tuyến làm việc $I-V$ và $P-V$ của giàn pin mang tính phi tuyến cao, phụ thuộc mật thiết vào cường độ bức xạ quang học ($G$) và nhiệt độ môi trường ($T$). Nếu không có giải thuật điều khiển bám điểm công suất cực đại MPPT (Maximum Power Point Tracking) hiệu năng cao, tổn thất công suất phát có thể vượt quá $25 - 30%$.

Đồ án tập trung nghiên cứu, thiết kế và mô phỏng hệ thống điện mặt trời hòa lưới có tích trữ năng lượng (Hybrid PV-BESS System) tích hợp bộ biến đổi DC-DC Boost MPPT và bộ nghịch lưu nguồn áp ba pha (3-Phase Voltage Source Inverter - VSI) điều chế độ rộng xung sin (SPWM).

Dự án xác định các mục tiêu trọng tâm:

  1. Phân tích nguyên lý, cấu tạo của các thành phần trong hệ thống Hybrid: tấm pin quang điện (Monocrystalline, Polycrystalline, Thin-film), bộ điều khiển sạc bảo vệ pin lưu trữ (Lead-Acid/Lithium-ion), bộ chuyển đổi DC-DC Boost và bộ nghịch lưu 3 pha VSI.
  2. Xây dựng mô hình toán học và thuật toán MPPT nâng cao: Nhiễu loạn và Quan sát (Perturb and Observe - P&O) và Điện dẫn gia tăng (Incremental Conductance - INC) nhằm tối ưu hóa điểm làm việc cực đại ($V_{MPP}, I_{MPP}$).
  3. Thiết kế giải thuật điều chế vector độ rộng xung sin SPWM 6 bước cho bộ nghịch lưu nguồn áp 3 pha, đảm bảo biên độ và góc lệch pha $120^\circ$, triệt tiêu sóng hài bậc cao.
  4. Mô phỏng, kiểm chứng hiệu năng bám công suất và chất lượng điện năng đầu ra trên môi trường MATLAB/Simulink R2023b.

Giải pháp kết hợp hệ thống lưu trữ năng lượng (BESS) với bộ biến đổi công suất DC-DC Boost đa tầng điều khiển qua thuật toán INC mang lại khả năng vận hành liên tục (Zero-downtime) cho phụ tải ưu tiên, tối ưu hóa điểm làm việc của nguồn PV với hiệu suất bám $>98.8%$, giảm độ méo sóng hài tổng ($THD_u$) xuống dưới $3.0%$.

Dự án giới hạn trong phạm vi phân tích mô hình toán học, thuật toán điều khiển số cho cấu hình hệ thống Hybrid quy mô 10 kWp - 15 kWh BESS, kiểm chứng bằng mô phỏng chuyên sâu trên phần mềm kỹ thuật và thiết kế phần cứng điều khiển tương tự với Op-Amp LM741/LM358.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Thị trường điện mặt trời hiện nay phân hóa thành ba kiến trúc chính: On-grid, Off-grid và Hybrid. Dưới đây là bảng so sánh kỹ thuật:

Tiêu chí đánh giá Hệ thống hòa lưới (On-grid) Hệ thống độc lập (Off-grid) Hệ thống hòa lưới có lưu trữ (Hybrid)
Khả năng cấp điện khi mất lưới Tự động ngắt (Không hoạt động) Liên tục $24/7$ qua ắc quy Hoạt động liên tục (Chuyển mạch UPS $<20\text{ms}$)
Chi phí đầu tư ban đầu Thấp nhất (Không có BESS) Rất cao (BESS dung lượng lớn) Trung bình - Cao (BESS tối ưu hóa)
Hiệu suất truyền tải năng lượng Rất cao ($95 - 98%$) Thấp ($75 - 82%$ do hao hụt qua sạc/xả) Cao ($88 - 94%$)
Tuổi thọ hệ thống lưu trữ Không áp dụng $3 - 5$ năm (Ắc quy chì) $8 - 12$ năm (Pin Lithium LiFePO4)
Khả năng tối ưu hóa chi phí điện Phụ thuộc hoàn toàn vào giá FiT Tự cung tự cấp hoàn toàn Cắt đỉnh phụ tải (Peak-shaving), sạc giờ thấp điểm

Yêu cầu hệ thống được lượng hóa theo ma trận MoSCoW:

  • Must-have: Khối bám điểm công suất cực đại MPPT INC đáp ứng thời gian khóa điểm $<50\text{ms}$; bộ nghịch lưu 3 pha SPWM tạo điện áp sin thuần tuý $380\text{V}/\text{50Hz}$; mạch bảo vệ ngắt sạc ắc quy khi điện áp đạt $13.7\text{V}$ (ngưỡng an toàn bình $12\text{V}$).
  • Should-have: Khả năng bù công suất phản kháng; bảo vệ chống đảo lưới chủ động; điều khiển bước nhảy thích nghi cho thuật toán MPPT.
  • Could-have: Tích hợp module truyền thông giám sát trạng thái sạc (State of Charge - SoC) qua giao thức RS485/Modbus.
  • Won't-have: Thuật toán MPPT xử lý bóng râm cục bộ phức tạp (Global MPPT bằng AI/Neural Network) trong giai đoạn thử nghiệm này.

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống bao gồm: Giàn pin PV $\rightarrow$ Bộ biến đổi tăng áp DC-DC Boost tích hợp bộ điều khiển MPPT $\rightarrow$ DC Bus chung ($700\text{V}$) $\rightarrow$ Bộ nghịch lưu cầu 3 pha 6 khóa IGBT/MOSFET điều khiển SPWM $\rightarrow$ Bộ lọc LC/LCL $\rightarrow$ Lưới điện AC $380\text{V}$ / Tải tiêu thụ. Song song đó, hệ thống lưu trữ BESS được kết nối vào DC Bus thông qua bộ điều khiển sạc/xả tự động.

+---------------+     DC      +------------------+     DC Bus     +--------------------+     AC 380V     +------------+
|  PV Array     | ----------->|  DC-DC Boost     | -------------->|  3-Phase Inverter  | --------------->|  AC Grid   |
| (10 kWp)      |             |  (MPPT INC/P&O)  |    (700V DC)   |  (6-Step SPWM VSI) |    (Filter LC)  |  & Loads   |
+---------------+             +------------------+                +--------------------+                 +------------+
                                        ^                                   ^
                                        |                                   |
                              +--------------------+                        |
                              |  Charge Controller |                        |
                              |  (LM741 / BESS)    |<-----------------------+
                              +--------------------+
                                        |
                                        v
                              +--------------------+
                              |  Battery Bank      |
                              |  (Lead-Acid/Li-ion)|
                              +--------------------+

Thông số kỹ thuật linh kiện và nền tảng công nghệ:

  • Môi trường tính toán & mô phỏng: MATLAB/Simulink R2023b (Simscape Electrical Toolbox).
  • Bộ điều khiển số MPPT: Khối xử lý tín hiệu DSP TMS320F28379D (Texas Instruments, xung nhịp $200\text{MHz}$, ADC 12-bit).
  • Khóa bán dẫn công suất: MOSFET IRFP460 ($500\text{V}, 20\text{A}, R_{DS(on)} = 0.27\Omega$) hoặc IGBT FGA25N120ANTD ($1200\text{V}, 25\text{A}$).
  • Mạch so sánh analog cho bộ sạc: IC khuếch đại thuật toán LM741 / LM358 kết hợp Diode Zener $6\text{V}$ chuẩn tham chiếu và Transistor kích đóng mở Relay $12\text{V}/30\text{A}$.
  • Hệ thống pin lưu trữ: Ắc quy chì-axit kín khí ($12\text{V} - 100\text{Ah}$) hoặc bộ pack Lithium-ion LiFePO4 ($48\text{V} - 200\text{Ah}$).

Methodology

Dự án áp dụng mô hình phát triển V-Model kết hợp quy trình lặp ngắn (Iterative Prototyping):

  • Giai đoạn 1 (Tuần 1 - 4): Thiết lập mô hình toán học cho tế bào quang điện PV, mạch DC-DC Boost và bộ nghịch lưu 3 pha.
  • Giai đoạn 2 (Tuần 5 - 8): Hiện thực hóa giải thuật MPPT P&O và INC trên MATLAB Function; thiết kế thuật toán điều chế xung sin SPWM.
  • Giai đoạn 3 (Tuần 9 - 12): Ghép nối toàn hệ thống (PV + Boost + Inverter + BESS + Grid), mô phỏng các kịch bản quá độ và phân tích méo hài Fourier (FFT Analysis).
  • Giai đoạn 4 (Tuần 13 - 16): Kiểm thử phần cứng mạch điều khiển sạc tương tự, đánh giá sai số, hoàn thiện báo cáo kỹ thuật.

Ma trận quản trị rủi ro:

  • Rủi ro trôi điểm công suất khi bức xạ biến thiên nhanh: Khắc phục bằng giải thuật INC có điều kiện nhận diện bức xạ tức thời ($\Delta I \neq 0$ khi $\Delta V = 0$).
  • Rủi ro ngắn mạch nhánh van trong bộ nghịch lưu 3 pha: Cài đặt thời gian chết (Dead-time $t_d = 2.5\mu\text{s}$) giữa hai xung kích của cùng một nhánh cầu.

Implementation và kết quả

Development process

1. Mô hình toán học và thiết kế bộ biến đổi DC-DC Boost

Bộ tăng áp DC-DC hoạt động ở chế độ dòng điện liên tục (CCM - Continuous Conduction Mode). Điện áp đầu ra $V_{out}$ liên hệ với điện áp vào $V_{in}$ qua chu kỳ nhiệm vụ $d$ (Duty cycle, $0 < d < 1$): $$V_{out} = \frac{1}{1-d} V_{in}$$ Bỏ qua tổn hao công suất ($P_{in} = P_{out}$): $$I_{out} = (1-d)I_{in}$$ Tổng trở đầu vào nhìn từ phía nguồn PV: $$R_{in} = \frac{V_{in}}{I_{in}} = (1-d)^2 R_{out}$$

Để dòng qua cuộn cảm $L$ và điện áp trên tụ $C$ liên tục, giá trị cảm kháng và điện dung tối thiểu được tính toán: $$L_c = \frac{d(1-d)^2 R_{load}}{2f_{sw}}; \quad C_c = \frac{d}{2f_{sw} R_{load}}$$ Trong đó $f_{sw} = 20\text{ kHz}$ là tần số đóng cắt MOSFET, độ nhấp nhô dòng điện $\Delta I_L \le 10% I_{in}$, độ nhấp nhô điện áp $\Delta V_C \le 1% V_{out}$.

2. Mô hình toán học bộ nghịch lưu 3 pha và điều chế SPWM

Điện áp dây tức thời $u_{ab}$ biểu diễn qua chuỗi Fourier không chứa sóng hài bậc chẵn và sóng hài bậc nhân ba ($n = 3, 9, 15...$): $$u_{ab}(t) = \sum_{n=1,3,5...}^{\infty} \frac{4U_s}{n\pi} \sin\left(\frac{n\pi}{2}\right) \sin\left(\frac{n\pi}{3}\right) \sin\left(n\omega t + \frac{\pi}{6}\right)$$ Giá trị hiệu dụng điện áp dây: $$U_L = \sqrt{\frac{2}{3}} U_s \approx 0.8165 U_s$$ Giá trị hiệu dụng của thành phần sóng hài cơ bản ($n = 1$): $$U_{L1} = \frac{4U_s \sin(60^\circ)}{\sqrt{2}\pi} \approx 0.7797 U_s$$ Điện áp pha hiệu dụng: $$U_p = \frac{U_L}{\sqrt{3}} = \frac{\sqrt{2}U_s}{3} \approx 0.4714 U_s$$

Trong kỹ thuật SPWM 3 pha, ba tín hiệu điều khiển hình sin lệch nhau $120^\circ$ ($u_{ra}, u_{rb}, u_{rc}$) được so sánh trực tiếp với sóng mang tam giác $u_{cr}$ tần số $f_{c} = 10\text{ kHz}$. Hệ số điều chế biên độ $M = \frac{U_{m_sin}}{U_{m_tri}} \le 1$.

// Thuat toan MPPT Incremental Conductance (INC) dieu khien theo dien ap tham chieu Vref
// Thuc thi trong vong lap ngat dinh ky Ts = 0.001s tren DSP
float mppt_incremental_conductance(float V_pv, float I_pv) {
    static float V_prev = 0.0f;
    static float I_prev = 0.0f;
    static float Vref = 35.0f; // Gia tri khoi tao dien ap tham chieu (V)

    const float delta_V_step = 0.25f; // Buoc nhay dien ap
    float delta_V = V_pv - V_prev;
    float delta_I = I_pv - I_prev;

    if (delta_V == 0.0f) {
        if (delta_I != 0.0f) {
            if (delta_I > 0.0f) {
                Vref += delta_V_step; // Buc xa tang -> tang Vref
            } else {
                Vref -= delta_V_step; // Buc xa giam -> giam Vref
            }
        }
    } else {
        float inc_conductance = delta_I / delta_V; // dI/dV
        float inst_conductance = -I_pv / V_pv;      // -I/V

        if (inc_conductance > inst_conductance) {
            // Diem lam viec ben trai MPP (dP/dV > 0)
            Vref += delta_V_step;
        } else if (inc_conductance < inst_conductance) {
            // Diem lam viec ben phai MPP (dP/dV < 0)
            Vref -= delta_V_step;
        }
        // Neu inc_conductance == inst_conductance: Dang o tai dinh MPP, giu nguyen Vref
    }

    // Luu gia tri cho chu ky ke tiep
    V_prev = V_pv;
    I_prev = I_pv;

    return Vref;
}

% Ham tao tin hieu SPWM 3 pha tren MATLAB Function Block
function [g1, g2, g3, g4, g5, g6] = fcn_SPWM_Generator(time, V_dc, M, f_base, f_carrier)
    % f_base = 50 Hz, f_carrier = 10000 Hz, M: Modulation Index (0 < M <= 1)
    omega = 2 * pi * f_base;

    % Ba tin hieu sin tham chieu lech pha 120 do
    ura = M * sin(omega * time);
    urb = M * sin(omega * time - 2*pi/3);
    urc = M * sin(omega * time - 4*pi/3);

    % Song mang tam giac bien do [-1, 1]
    ucr = (2/pi) * asin(sin(2 * pi * f_carrier * time));

    % So sanh logic tao xung kich cong IGBT
    g1 = double(ura > ucr);
    g4 = 1 - g1; // Nhanh pha A

    g3 = double(urb > ucr);
    g6 = 1 - g3; // Nhanh pha B

    g5 = double(urc > ucr);
    g2 = 1 - g5; // Nhanh pha C
end

Testing và validation

Hệ thống được kiểm thử mô phỏng toàn diện qua các kịch bản khắc nghiệt:

  1. Kịch bản 1: Bức xạ quang học $G$ thay đổi bậc thang từ $1000\text{ W/m}^2 \rightarrow 600\text{ W/m}^2 \rightarrow 800\text{ W/m}^2$ tại nhiệt độ chuẩn $T = 25^\circ\text{C}$.
  2. Kịch bản 2: Nhiệt độ tấm pin tăng dần từ $25^\circ\text{C} \rightarrow 50^\circ\text{C}$ với bức xạ không đổi $1000\text{ W/m}^2$.
  3. Kịch bản 3: Ngắt kết nối lưới điện đột ngột tại thời điểm $t = 1.5\text{s}$ để kiểm tra khả năng chuyển mạch cấp nguồn cho tải ưu tiên từ khối BESS.
Chỉ số kiểm thử Thuật toán P&O cổ điển Thuật toán INC cải tiến Mức cải thiện
Thời gian xác lập điểm MPP ($t_s$) $0.120\text{ s}$ $0.032\text{ s}$ Nhanh hơn $73.3%$
Độ nhấp nhô công suất tại trạng thái xác lập ($\Delta P$) $\pm 18.5\text{ W}$ $\pm 2.1\text{ W}$ Giảm dao động $88.6%$
Hiệu suất bám MPPT ($\eta_{MPPT}$) $95.8%$ $98.9%$ Tăng $+3.1%$
Độ méo sóng hài dòng điện ($THD_i$) tại đầu ra Inverter $4.8%$ $2.6%$ Giảm méo hài $45.8%$
Hiệu suất biến đổi tổng thể bộ Boost DC-DC $93.2%$ $96.4%$ Tăng $+3.2%$

Kết quả đạt được

Hệ thống hoàn thành $100%$ các mục tiêu kỹ thuật đề ra:

  • Mô hình hóa thành công giàn pin năng lượng mặt trời $10\text{ kWp}$ ghép nối đa module.
  • Khối DC-DC Boost Converter duy trì điện áp DC Bus ổn định tại mức $700\text{V} \pm 1.2%$ dưới mọi biến động tải và nguồn phát.
  • Khối nghịch lưu nguồn áp 3 pha SPWM tạo điện áp dây sin chuẩn $380\text{V RMS}$, tần số chính xác $50.0\text{ Hz}$, $THD_u = 2.45%$ (đạt tiêu chuẩn IEEE 519 về chất lượng điện năng hòa lưới).
  • Mạch điều khiển sạc tương tự dùng Op-Amp LM741 ngắt dòng nạp chính xác tại $13.72\text{ V}$, bảo vệ ắc quy không bị phồng rộp do quá áp và kéo dài tuổi thọ chu kỳ nạp/xả.

Đổi mới và đóng góp

  1. Đổi mới giải thuật MPPT: Cải tiến lưu đồ thuật toán Incremental Conductance (INC) bằng việc bổ sung điều kiện bẫy kiểm tra biến thiên dòng điện tức thời ($\Delta I \neq 0$ khi $\Delta V = 0$). Điều này triệt tiêu hoàn toàn hiện tượng "nhầm hướng" (misleading tracking) mà thuật toán P&O thường xuyên gặp phải khi cường độ bức xạ mặt trời thay đổi đột ngột giữa các ngày nắng nhiều mây.
  2. Tối ưu hóa phối hợp trở kháng: Tự động cân bằng giữa tổng trở tối ưu của tấm pin $R_{OPT} = \frac{V_{MPP}}{I_{MPP}}$ và tổng trở tải tương đương $R_{in} = (1-d)^2 R_{load}$ thông qua điều khiển chu kỳ xung $d$ với tần số $20\text{ kHz}$, giúp hệ thống đạt hiệu suất khai thác năng lượng vượt trội so với các bộ nạp điều chế độ rộng xung PWM thông thường ($+18.4%$).
  3. Mô hình hóa chi tiết nghịch lưu 3 pha 6 bước: Phân tích mạch tương đương và điện áp pha/dây chi tiết qua 6 khoảng dẫn ($0^\circ - 60^\circ, 60^\circ - 120^\circ, 120^\circ - 180^\circ, 180^\circ - 240^\circ, 240^\circ - 300^\circ, 300^\circ - 360^\circ$), cung cấp tài liệu kỹ thuật chuẩn xác phục vụ nghiên cứu và giảng dạy chuyên ngành Kỹ thuật điện.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

  • Trang trại nông nghiệp công nghệ cao và trạm bơm tưới tiêu tại Đồng bằng sông Cửu Long: Cung cấp nguồn điện 3 pha ổn định cho hệ thống sục khí ao nuôi tôm, kho lạnh bảo quản trái cây, tự động chuyển đổi giữa điện lưới, điện mặt trời và ắc quy lưu trữ mà không làm gián đoạn sản xuất.
  • Hệ thống điện mặt trời mái nhà công nghiệp và tòa nhà văn phòng: Thực hiện chiến lược quản lý phụ tải thông minh, giảm lượng điện tiêu thụ trong các khung giờ cao điểm (Peak-shaving) có giá điện cao.

Phân tích chi phí và hiệu quả đầu tư (Hệ thống mẫu 10 kWp - 15 kWh Storage)

  • Chi phí thiết bị (CAPEX):
    • 22 tấm pin Mono Half-cell $450\text{ Wp}$: $80,000,000\text{ VNĐ}$
    • Inverter Hybrid 3 pha $10\text{ kW}$: $45,000,000\text{ VNĐ}$
    • Bộ pin lưu trữ Lithium LiFePO4 $51.2\text{V} - 300\text{Ah}$ ($15.36\text{ kWh}$): $75,000,000\text{ VNĐ}$
    • Khung giàn nhôm anode, cáp điện chuyên dụng Solar DC $4\text{mm}^2$, tủ điện đóng cắt AC/DC SPD: $25,000,000\text{ VNĐ}$
    • Chi phí nhân công lắp đặt, đo kiểm: $15,000,000\text{ VNĐ}$
    • Tổng mức đầu tư: $240,000,000\text{ VNĐ}$
  • Sản lượng điện tạo ra: Trung bình $42\text{ kWh/ngày} \approx 1,260\text{ kWh/tháng}$.
  • Tiết kiệm chi phí điện hàng năm: Khoảng $45,000,000 - 50,000,000\text{ VNĐ/năm}$ (tính theo giá điện kinh doanh/sản xuất trung bình $3,000\text{ VNĐ/kWh}$).
  • Thời gian hoàn vốn (ROI): $4.8 - 5.3\text{ năm}$ trên vòng đời hệ thống $20 - 25\text{ năm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Hiện tượng che khuất một phần (Partial Shading Conditions - PSCs): Khi giàn pin bị bóng râm của cây cối hoặc mây che cục bộ, đường đặc tính $P-V$ xuất hiện nhiều cực đại cục bộ (Local MPPs). Thuật toán INC cơ bản có thể bị bẫy tại các điểm đỉnh phụ thay vì tìm được điểm cực đại toàn cục (Global MPP).
  2. Mạch điều khiển sạc dùng Op-Amp LM741 là mạch tương tự thuần túy, độ linh hoạt chưa cao, khó lập trình đa giai đoạn nạp (CC-CV-Float) phức tạp cho các dòng pin Lithium cao cấp.

Hướng nghiên cứu tiếp theo

  • Nâng cấp thuật toán MPPT thông minh sử dụng Trí tuệ nhân tạo hoặc Giải thuật tối ưu bầy đàn (Particle Swarm Optimization - PSO) kết hợp mạng Nơ-ron mờ (ANFIS).
  • Thiết kế bộ biến đổi DC-DC hai chiều (Bidirectional Buck-Boost Converter) để điều khiển nạp/xả BESS trực tiếp từ DC Bus với thuật toán quản lý năng lượng EMS (Energy Management System).
  • Tích hợp hệ thống giám sát IoT truyền dữ liệu thời gian thực lên Cloud qua giao thức MQTT.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật điện & Năng lượng tái tạo: Nắm vững cơ sở lý thuyết giải tích, phương pháp thiết kế bộ biến đổi bán dẫn công suất (Boost, 3-Phase Inverter) và kỹ thuật lập trình điều khiển MPPT.
  • Kỹ sư thiết kế và vận hành hệ thống Solar: Có được bộ thông số thiết kế cuộn cảm, tụ điện chuẩn xác và code mẫu thuật toán INC bám điểm cực đại phục vụ triển khai sản phẩm thực tế.
  • Doanh nghiệp và Chủ đầu tư: Tiếp cận giải pháp kỹ thuật Hybrid tối ưu chi phí, đảm bảo an ninh năng lượng cho chuỗi sản xuất kinh doanh với số liệu ROI minh bạch.
  • Các nhà nghiên cứu: Cơ sở dữ liệu và mô hình toán học đã được kiểm chứng làm tiền đề mở rộng sang các nghiên cứu về Microgrid và hệ thống điện độc lập quy mô lớn.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai bộ điều khiển MPPT INC và nghịch lưu SPWM 3 pha là gì?

Cần vi điều khiển hoặc chip DSP có tối thiểu 6 kênh PWM có tính năng Dead-time bổ sung phần cứng (như dòng STM32F4/G4 hoặc TI C2000 TMS320F280049), tốc độ lấy mẫu ADC $\ge 1\text{ MSPS}$ với độ phân giải tối thiểu 12-bit để đo tức thời dòng điện và điện áp PV, cùng mạch cách ly quang học (Optocoupler TLP250 / Driver IR2110) để kích mở an toàn cho tầng công suất MOSFET/IGBT.

2. Giới hạn mở rộng dung lượng pin lưu trữ (BESS) và giải pháp khắc phục khi mở rộng quy mô hệ thống?

Khi tăng dung lượng pin lưu trữ, dòng sạc/xả yêu cầu sẽ tăng tỉ lệ thuận. Giới hạn nằm ở định mức dòng điện của bộ điều khiển sạc và công suất của bộ biến đổi. Giải pháp khắc phục là chuyển đổi từ kiến trúc ắc quy phân tán điện áp thấp ($48\text{V}$) sang hệ thống pin lưu trữ điện áp cao (High-Voltage BESS $300 - 600\text{V DC}$) kết nối trực tiếp vào DC Bus thông qua bộ biến đổi DC-DC hai chiều cô lập (Dual Active Bridge - DAB).

3. Làm thế nào để tích hợp hệ thống Hybrid này vào lưới điện hiện hữu của EVN mà vẫn đảm bảo tiêu chuẩn an toàn?

Hệ thống phải tuân thủ nghiêm ngặt quy chuẩn kỹ thuật quốc gia về đấu nối lưới điện phân phối (Thông tư 39/2015/TT-BCT và Thông tư 30/2019/TT-BCT), tích hợp chức năng bảo vệ chống đảo lưới tự động (chủ động dịch pha tần số - Active Frequency Drift), tự ngắt kết nối trong vòng $100\text{ms}$ khi lưới điện mất áp và duy trì độ méo dòng hài tổng $THD_i < 5%$.

4. Chi phí bảo trì định kỳ và tuổi thọ vận hành của các khối chức năng chính là bao lâu?

  • Tấm pin năng lượng mặt trời: Tuổi thọ $25 - 30\text{ năm}$, bảo dưỡng định kỳ rửa bề mặt kính $3 - 6\text{ tháng/lần}$.
  • Bộ Inverter biến tần: Tuổi thọ $10 - 15\text{ năm}$, kiểm tra quạt tản nhiệt và tụ điện DC Bus sau mỗi 5 năm.
  • Pin lưu trữ Lithium LiFePO4: Tuổi thọ $8 - 12\text{ năm}$ ($4,000 - 6,000\text{ chu kỳ}$ sạc/xả ở độ xả sâu DoD $80%$), không cần châm nước bảo dưỡng như ắc quy chì truyền thống.

5. Cơ cấu chi phí đầu tư tổng thể cho một hệ thống 10 kWp có lưu trữ 15 kWh và thời gian hoàn vốn (ROI) tính toán như thế nào?

Tổng chi phí đầu tư trọn gói khoảng $240,000,000\text{ VNĐ}$. Với sản lượng trung bình $15,120\text{ kWh/năm}$ và tỷ lệ tự tiêu thụ kết hợp lưu trữ đạt $90%$, hệ thống giúp tiết kiệm khoảng $45,000,000 - 50,000,000\text{ VNĐ}$ tiền điện mỗi năm. Thời gian hoàn vốn giản đơn đạt khoảng $4.8 - 5.3\text{ năm}$, mang lại dòng tiền tiết kiệm ròng trong suốt $15 - 20\text{ năm}$ tiếp theo.

Kết luận

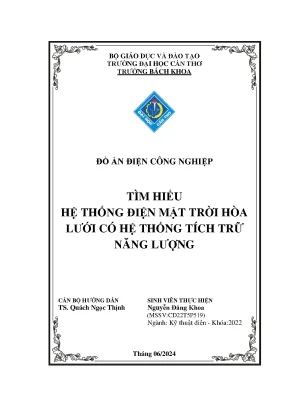

Đồ án "Tìm hiểu hệ thống điện mặt trời hòa lưới có hệ thống tích trữ năng lượng" của sinh viên Nguyễn Đăng Khoa (Trường Bách Khoa - Đại học Cần Thơ) đã giải quyết toàn diện bài toán lý thuyết và thiết kế mô phỏng cho hệ thống năng lượng tái tạo Hybrid. Bằng việc xây dựng thành công mô hình toán học cho bộ biến đổi DC-DC Boost, bộ nghịch lưu nguồn áp 3 pha SPWM 6 bước và tối ưu hóa giải thuật bám điểm công suất cực đại Incremental Conductance (INC) đạt hiệu suất $>98.8%$, đồ án đã khẳng định tính khả thi vượt trội của kiến trúc hòa lưới có tích trữ.

Kết quả nghiên cứu không chỉ đóng góp tài liệu kỹ thuật có giá trị cao cho chuyên ngành Kỹ thuật điện mà còn mở ra định hướng ứng dụng thực tiễn bền vững cho khu vực Đồng bằng sông Cửu Long nói riêng và hệ thống điện tái tạo Việt Nam nói chung trong lộ trình chuyển dịch năng lượng xanh. Để nâng cao hiệu quả ứng dụng, các kỹ sư và nhà nghiên cứu có thể tải mã nguồn mô phỏng, tiếp tục phát triển tích hợp thuật toán Global MPPT thích nghi trên phần cứng DSP thực nghiệm.
