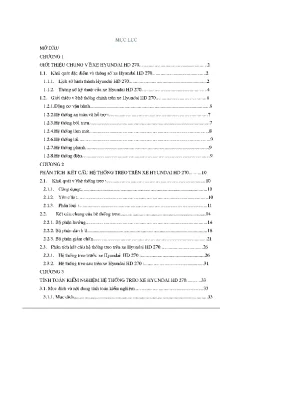

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ XE HYUNDAI HD 270
• 1.1. Khái quát đặc điểm và thông số xe Hyundai HD 270
• 1.2. Lịch sử hình thành Hyundai HD 270
• 1.3. Thông số kỹ thuật của xe Hyundai HD 270
• 1.4. Giới thiệu về hệ thống chính trên xe Hyundai HD 270
• 1.4.1. Động cơ vận hành
• 1.4.2. Hệ thống an toàn và hỗ trợ
• 2. CHƯƠNG 2: PHÂN TÍCH KẾT CẤU HỆ THỐNG TREO TRÊN XE HYUNDAI HD 270
• 2.1. Kết cấu chung của hệ thống treo
• 2.1.1. Bộ phận dẫn hướng
• 2.1.2. Bộ phận đàn hồi
• 2.1.3. Bộ phận giảm chấn
• 2.2. Phân loại hệ thống treo
• 3. CHƯƠNG 3: TÍNH TOÁN KIỂM NGHIỆM HỆ THỐNG TREO XE HYUNDAI HD 270
• 3.1. Mục đích và nội dung tính toán kiểm nghiệm
• 3.2. Các thông số kỹ thuật
• 3.3. Các thông số cơ bản của hệ thống treo
• 3.3.1. Hệ số phân bố khối lượng phần treo
• 3.3.2. Xác định số lá nhíp và chỉ dày lá nhíp theo điều kiện
• 3.3.3. Tính độ cứng của nhíp
• 3.3.4. Tính toán kiểm nghiệm cho nhíp
• 3.3.5. Tính toán kiểm nghiệm cho giảm chấn
• 4. CHƯƠNG 4: KHAI THÁC SỬ DỤNG HỆ THỐNG TREO TRÊN XE HYUNDAI HD 270
• 4.1. Một số tiêu chuẩn cơ bản đánh giá chất lượng và kiểm tra hệ thống treo
• 4.2. Những vấn đề trong quá trình khai thác sử dụng và bảo dưỡng hệ thống treo
• 4.2.1. Hướng dẫn khai thác, bảo dưỡng nhíp
• 4.2.2. Hướng dẫn khai thác, bảo dưỡng giảm chấn
• 4.2.3. Những hư hỏng, nguyên nhân và biện pháp sửa chữa
• 4.3. Chuẩn đoán hệ thống treo
• 4.4. Những vấn đề trong quá trình khai thác sử dụng và bảo dưỡng hệ thống treo (tiếp)
• 4.4.1. Những vấn đề trong quá trình khai thác, sử dụng xe
• 4.4.2. Những vấn đề trong quá trình bảo dưỡng định kỳ
• 4.4.3. Một số hư hỏng thường gặp trong hệ thống treo và cách khắc phục
• PHỤ LỤC
• appendix.1. Bảng
• appendix.2. Hình

Tóm tắt

I. Tổng Quan Xe Tải Hyundai HD 270 Sức Mạnh Bền Bỉ

Dòng xe tải Hyundai HD 270 là một trong những sản phẩm chủ lực của Hyundai Motor Company trong phân khúc xe tải nặng tại thị trường Việt Nam. Được biết đến với sự bền bỉ, khả năng chịu tải vượt trội và hiệu suất vận hành ổn định, xe tải Hyundai HD270 đã khẳng định được vị thế vững chắc. Sản phẩm này được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong ngành xây dựng và vận tải hàng hóa hạng nặng, đặc biệt là các phiên bản xe ben HD270 và xe bồn trộn HD270. Sự thành công của dòng xe này không chỉ đến từ chất lượng của tập đoàn Hyundai Hàn Quốc mà còn từ việc tối ưu hóa thiết kế để phù hợp với điều kiện địa hình và nhu cầu sử dụng tại Việt Nam. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ lịch sử phát triển, các phiên bản chuyên dụng cho đến những tiện nghi bên trong cabin, giúp người dùng có được thông tin chi tiết nhất trước khi đưa ra quyết định đầu tư. Việc tìm hiểu chi tiết về xe tải Hyundai HD 270 là bước quan trọng để khai thác tối đa hiệu quả kinh tế mà dòng xe này mang lại. Với khung gầm chắc chắn và hệ thống truyền động mạnh mẽ, mẫu xe này là một lựa chọn đáng tin cậy cho các doanh nghiệp.

1.1. Lịch sử và vị thế của Hyundai HD 270 tại Việt Nam

Hyundai Motor Company, hãng sản xuất ô tô lớn nhất Hàn Quốc, đã giới thiệu dòng xe tải nặng Hyundai HD 270 như một giải pháp vận tải hiệu quả. Tại Việt Nam, dòng xe này nhanh chóng tạo dựng được uy tín nhờ vào độ bền đã được chứng minh và khả năng thích ứng cao với môi trường làm việc khắc nghiệt. Theo tài liệu nghiên cứu, “dòng xe tải tự đổ Hyundai HD 270 là mẫu xe đang được sử dụng nhiều trong môi trường làm việc đòi hỏi sự chịu tải và độ bền bỉ lớn”. Sự tin tưởng của khách hàng được xây dựng dựa trên hiệu suất ổn định, ít hỏng vặt và sự sẵn có của phụ tùng Hyundai HD270, giúp tối ưu hóa chi phí vận hành và bảo dưỡng. Các đại lý xe tải Hyundai trên toàn quốc cũng góp phần không nhỏ vào việc phân phối và cung cấp dịch vụ hậu mãi chuyên nghiệp, củng cố vị thế của HD 270 trong phân khúc xe tải 15 tấn.

1.2. Phân tích các phiên bản Xe ben HD270 và xe bồn trộn

Hyundai HD 270 được phát triển với nhiều phiên bản chuyên dụng để phục vụ các mục đích khác nhau, trong đó phổ biến nhất là xe ben HD270 và xe bồn trộn HD270. Phiên bản xe ben, hay còn gọi là xe tải tự đổ, được thiết kế với thùng ben chắc chắn, hệ thống nâng hạ thủy lực mạnh mẽ, lý tưởng cho việc vận chuyển vật liệu xây dựng như đất, đá, cát. Kích thước thùng xe ben (DxRxC) tiêu chuẩn là 4.800 x 2.300 x 900 (mm), tương đương 10 khối. Trong khi đó, phiên bản xe bồn trộn được trang bị bồn chứa chuyên dụng để vận chuyển bê tông tươi đến các công trình. Cả hai phiên bản đều chia sẻ chung một nền tảng khung gầm và động cơ, đảm bảo khả năng chịu tải và vận hành đồng nhất, đáp ứng các tiêu chuẩn kỹ thuật cao nhất của ngành xây dựng.

II. Giải Mã Thông Số Kỹ Thuật Hyundai HD 270 Chi Tiết

Để có thể đánh giá xe Hyundai HD270 một cách khách quan, việc phân tích sâu vào các thông số kỹ thuật là vô cùng cần thiết. Những con số này không chỉ phản ánh sức mạnh và hiệu suất của xe mà còn là cơ sở để so sánh với các đối thủ cạnh tranh. Trái tim của HD 270 là khối động cơ Diesel mạnh mẽ, kết hợp với hệ thống truyền động được tối ưu hóa để đảm bảo lực kéo vượt trội và khả năng tiết kiệm nhiên liệu. Bên cạnh đó, các thông số về kích thước, tải trọng và hệ thống an toàn cũng là những yếu tố then chốt quyết định đến hiệu quả khai thác của xe. Tài liệu nghiên cứu “Khai thác hệ thống treo trên xe Hyundai HD 270” đã cung cấp một bảng thông số kỹ thuật HD270 chi tiết, cho thấy sự vượt trội của mẫu xe này trong phân khúc. Việc nắm rõ các thông số giúp người vận hành khai thác tối đa tiềm năng của xe, đồng thời lên kế hoạch bảo dưỡng xe HD270 phù hợp, đảm bảo độ bền và tuổi thọ lâu dài.

2.1. Phân tích trái tim Động cơ D6CA và hộp số Dymos

Sức mạnh của xe tải Hyundai HD270 đến từ khối động cơ D6CA, một động cơ Diesel 4 kỳ, 6 xi-lanh thẳng hàng, trang bị turbo tăng áp và làm mát bằng nước. Theo Bảng 1.a của tài liệu gốc, động cơ này có dung tích xy-lanh lên tới 12.920cc, sản sinh công suất cực đại 380Ps tại 2000 vòng/phút và mô-men xoắn cực đại đạt 1450 N.m. Động cơ đạt tiêu chuẩn khí thải Euro II, vừa mạnh mẽ vừa thân thiện với môi trường. Sức mạnh này được truyền qua hộp số Dymos (hoặc tương đương) loại cơ khí với 6 số tiến và 1 số lùi. Hộp số này được đánh giá cao về độ bền cơ học, hiệu năng truyền lực tốt và thao tác sang số nhẹ nhàng, giúp tối ưu hóa quá trình hoạt động của động cơ.

2.2. Kích thước và tải trọng Hyundai HD270 tối ưu

Hyundai HD 270 được thiết kế với các thông số kích thước và tải trọng tối ưu cho vận tải hạng nặng. Chiều dài tổng thể của xe là 7.635 mm, chiều dài cơ sở là 3.290 + 1.300 mm. Khối lượng bản thân xe là 11.370 kg, trong khi khối lượng hàng hóa cho phép chở lên đến 12.500 kg, đưa tổng khối lượng toàn bộ của xe lên 24.000 kg. Tải trọng Hyundai HD270 ở mức Hyundai 15 tấn (thực tế là 12.5 tấn theo đăng kiểm) là con số lý tưởng, cho phép xe vận hành ổn định mà vẫn đảm bảo hiệu quả kinh tế. Kích thước thùng xe HD270 cũng được tính toán kỹ lưỡng để tối đa hóa khả năng chuyên chở, đặc biệt là ở phiên bản xe ben 10 khối.

2.3. Hệ thống an toàn chủ động ABS và phanh khí xả

An toàn là yếu tố được Hyundai đặt lên hàng đầu. Khung xe được chế tạo từ thép cường lực, tạo nền tảng vững chắc cho toàn bộ hệ thống. Xe được trang bị hệ thống phanh khí nén toàn phần, bổ sung bởi phanh khí xả (phanh cổ bô) giúp tăng hiệu quả hãm tốc, đặc biệt khi đổ đèo. Tài liệu nghiên cứu nhấn mạnh: “ABS (Anti-locking Brake System - Hệ thống chống bó cứng phanh) mang lại cho việc dừng xe được kiểm soát, an toàn và là thuận lợi đặc biệt khi đang lái trong điều kiện đường trơn trượt”. Với ABS, người lái có thể duy trì sự ổn định hướng của xe ngay cả khi phanh gấp, giảm thiểu nguy cơ tai nạn, đảm bảo an toàn cho cả người và hàng hóa.

III. Phân Tích Hệ Thống Treo Xe Tải Hyundai HD 270 Ưu Việt

Một trong những yếu tố cốt lõi làm nên tên tuổi của xe tải Hyundai HD270 chính là hệ thống treo ưu việt. Được thiết kế chuyên biệt cho dòng xe tải nặng Hyundai, hệ thống này không chỉ đảm bảo khả năng chịu tải phi thường mà còn mang lại sự êm ái và ổn định khi vận hành trên các địa hình phức tạp. Tài liệu “Khai thác hệ thống treo trên xe Hyundai HD 270” đã đi sâu phân tích từng thành phần, từ bộ phận đàn hồi, bộ phận dẫn hướng cho đến bộ phận giảm chấn, cho thấy sự tính toán kỹ lưỡng của các kỹ sư Hyundai. Hệ thống treo của HD 270 là sự kết hợp hoàn hảo giữa kết cấu phụ thuộc sử dụng nhíp lá và giảm chấn thủy lực, một cấu hình kinh điển và hiệu quả cho xe tải. Cấu trúc này không chỉ đơn giản, dễ bảo dưỡng xe HD270, mà còn cực kỳ bền bỉ, đáp ứng tốt yêu cầu vận hành liên tục trong điều kiện khắc nghiệt.

3.1. Kết cấu hệ thống treo trước Nhíp lá và giảm chấn

Hệ thống treo trước của xe Hyundai HD 270 là loại treo phụ thuộc, sử dụng bộ phận đàn hồi là nhíp lá và bộ phận giảm chấn là giảm chấn thủy lực dạng ống. Theo phân tích trong Chương 2 của tài liệu, nhíp lá trên HD 270 là loại nhíp nửa elíp, gồm nhiều tấm lò xo lá xếp chồng lên nhau. Kết cấu này có ưu điểm là vừa thực hiện nhiệm vụ đàn hồi, vừa đóng vai trò là bộ phận dẫn hướng, giúp đơn giản hóa cấu tạo và tăng độ bền. Các lá nhíp được cố định bằng bu lông trung tâm và các quang nhíp để tránh xô lệch. Đi kèm là giảm chấn thủy lực có tác dụng dập tắt nhanh các dao động của thân xe, đảm bảo bánh xe luôn tiếp xúc với mặt đường, tăng cường khả năng kiểm soát và độ an toàn.

3.2. Cấu tạo hệ thống treo sau Kết cấu cân bằng độc đáo

Đối với các xe tải nặng nhiều cầu như HD 270 (công thức bánh xe 6x4), hệ thống treo sau có vai trò cực kỳ quan trọng. Xe sử dụng hệ thống treo cân bằng, một thiết kế thông minh giúp phân bố đều tải trọng tĩnh lên các cầu sau. Tài liệu mô tả: “Khi sử dụng hệ thống treo cân bằng, trong trường hợp ô tô chuyển động trên địa hình gồ ghề các bánh xe có thể bảo đảm luôn tiếp xúc với bề mặt đường, do vậy mà nâng cao tính năng thông qua cho ô tô”. Hệ thống này sử dụng nhíp làm phần tử đàn hồi và các thanh giằng cầu làm phần tử dẫn hướng. Thiết kế này cho phép các cầu sau có thể lệch một góc khá lớn so với khung xe, giúp xe vượt qua các địa hình khó một cách dễ dàng mà không làm mất độ bám đường.

IV. Hướng Dẫn Khai Thác và Bảo Dưỡng Xe HD 270 Hiệu Quả

Để một chiếc xe tải Hyundai HD270 phát huy tối đa hiệu quả và duy trì tuổi thọ, việc khai thác đúng cách và bảo dưỡng định kỳ là yếu tố sống còn. Chương 4 của tài liệu nghiên cứu đã cung cấp những hướng dẫn chi tiết về quy trình bảo dưỡng và chẩn đoán các hư hỏng thường gặp, đặc biệt là với hệ thống treo. Việc bảo dưỡng xe HD270 không chỉ là thay dầu, lọc gió định kỳ mà còn bao gồm việc kiểm tra, siết chặt các liên kết của hệ thống treo, bôi trơn các lá nhíp và kiểm tra tình trạng của giảm chấn. Hiểu rõ các dấu hiệu hư hỏng sớm sẽ giúp người sử dụng tiết kiệm chi phí sửa chữa lớn và tránh được những rủi ro an toàn không đáng có. Bên cạnh đó, việc lựa chọn phụ tùng Hyundai HD270 chính hãng cũng đóng vai trò quan trọng trong việc đảm bảo chất lượng và sự đồng bộ của toàn hệ thống sau khi sửa chữa.

4.1. Quy trình bảo dưỡng xe HD270 định kỳ cho hệ thống treo

Tài liệu gốc hướng dẫn chi tiết quy trình bảo dưỡng cho nhíp lá và giảm chấn. Đối với nhíp, công việc bao gồm tháo bộ nhíp, làm sạch, kiểm tra các vết nứt, rạn trên từng lá nhíp. Các lá nhíp sau đó được bôi trơn lại bằng mỡ chì (graphite) để giảm ma sát và chống bó kẹt. Cần kiểm tra và siết lại các bu lông quang nhíp và ốc định vị. Đối với giảm chấn, cần kiểm tra trực quan dấu hiệu rò rỉ dầu. Nếu có rò rỉ hoặc giảm chấn không còn hiệu quả (xe bồng bềnh, nhún nảy nhiều), cần phải tháo ra để kiểm tra hoặc thay thế. Việc tuân thủ quy trình bảo dưỡng xe HD270 này sẽ giúp hệ thống treo luôn hoạt động trong trạng thái tốt nhất.

4.2. Chẩn đoán hư hỏng thường gặp và cách khắc phục nhanh

Bảng 4.c trong tài liệu đã tổng hợp các hư hỏng phổ biến và cách khắc phục. Một số hiện tượng thường gặp bao gồm: nứt, gãy lá nhíp (do quá tải), giảm độ võng của lò xo (do mỏi vật liệu), bó kẹt bó nhíp (do hết mỡ bôi trơn), chảy dầu giảm chấn. Đối với mỗi hiện tượng, tài liệu đều chỉ rõ nguyên nhân và biện pháp xử lý. Ví dụ, nếu xe bị rung xóc mạnh, mất êm dịu, nguyên nhân có thể là do bó kẹt các lá nhíp và cách khắc phục là cần tra mỡ bôi trơn. Nếu giảm chấn chảy dầu, cần xiết lại đai ốc phớt hoặc thay mới phớt. Việc chẩn đoán đúng bệnh sẽ giúp quá trình sửa chữa nhanh chóng và hiệu quả.

4.3. Lưu ý về mức tiêu hao nhiên liệu HD270 và chi phí

Chi phí vận hành là một yếu tố quan trọng. Mức tiêu hao nhiên liệu HD270 phụ thuộc vào nhiều yếu tố như tải trọng, điều kiện đường sá và thói quen của người lái, nhưng trung bình dao động trong khoảng 28-32 lít/100km. Để tối ưu hóa, người lái cần duy trì tốc độ ổn định, tránh phanh gấp và tăng tốc đột ngột. Chi phí bảo dưỡng và phụ tùng Hyundai HD270 được đánh giá là hợp lý trong phân khúc. Sự phổ biến của dòng xe giúp phụ tùng dễ tìm kiếm tại các đại lý xe tải Hyundai và gara trên toàn quốc, từ đó giảm thời gian xe ngừng hoạt động và tối ưu hóa hiệu quả kinh tế cho chủ xe.

V. Đánh Giá Toàn Diện Có Nên Mua Xe Tải Hyundai HD 270

Sau khi tìm hiểu chi tiết về xe tải Hyundai HD 270 qua các khía cạnh từ thông số kỹ thuật, kết cấu hệ thống treo đến kinh nghiệm vận hành, câu hỏi cuối cùng được đặt ra là có nên đầu tư vào dòng xe này hay không. Quyết định này phụ thuộc vào nhu cầu cụ thể và khả năng tài chính của mỗi cá nhân, doanh nghiệp. Đánh giá xe Hyundai HD270 cho thấy đây là một mẫu xe mạnh mẽ, bền bỉ và đáng tin cậy, đặc biệt phù hợp với các công việc nặng nhọc trong ngành xây dựng và san lấp. Tuy nhiên, việc so sánh HD270 và Hino hay các đối thủ khác cũng là cần thiết để có cái nhìn đa chiều. Bên cạnh đó, thị trường giá xe tải cũ HD270 cũng rất sôi động, mang đến một lựa chọn hợp lý cho những ai có ngân sách hạn hẹp nhưng vẫn muốn sở hữu một chiếc xe chất lượng.

5.1. Ưu và nhược điểm của xe tải Hyundai 15 tấn HD270

Ưu điểm nổi bật của Hyundai 15 tấn HD270 là động cơ mạnh mẽ, bền bỉ, khả năng chịu quá tải tốt nhờ khung gầm và hệ thống treo cứng vững. Phụ tùng thay thế phổ biến, dễ tìm và chi phí sửa chữa hợp lý. Xe có thiết kế thực dụng, dễ vận hành và bảo dưỡng. Nhược điểm của xe có thể kể đến là thiết kế cabin chưa thực sự hiện đại so với một số dòng xe mới ra mắt. Mức tiêu hao nhiên liệu HD270 có thể cao hơn một chút so với các dòng xe sử dụng công nghệ động cơ mới hơn. Hệ thống treo nhíp lá tuy bền nhưng độ êm ái sẽ không bằng hệ thống treo khí nén trên các dòng xe cao cấp.

5.2. So sánh HD270 và Hino Lựa chọn nào tối ưu hơn

Việc so sánh HD270 và Hino (cụ thể là dòng Hino 700 Series) là một sự cân nhắc phổ biến. Cả hai đều là những thương hiệu lớn từ Hàn Quốc và Nhật Bản với chất lượng đã được khẳng định. Hyundai HD 270 thường có lợi thế về sức mạnh động cơ và khả năng chịu tải có phần nhỉnh hơn, giá thành ban đầu cũng cạnh tranh hơn. Trong khi đó, các dòng xe Hino nổi tiếng với khả năng tiết kiệm nhiên liệu, vận hành cực kỳ ổn định và giữ giá tốt hơn khi bán lại. Lựa chọn giữa hai dòng xe này phụ thuộc vào ưu tiên của người mua: nếu cần một cỗ máy mạnh mẽ, chịu tải tốt với chi phí đầu tư ban đầu hợp lý thì HD 270 là lựa chọn sáng giá. Nếu ưu tiên sự tiết kiệm nhiên liệu và giá trị bán lại, Hino có thể là phương án tốt hơn.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong ngành giao thông vận tải và xây dựng hiện đại, ô tô tải hạng nặng đóng vai trò cốt lõi trong việc chuyên chở khối lượng hàng hóa và vật liệu lớn. Đi liền với yêu cầu về nâng cao năng suất vận chuyển là đòi hỏi khắt khe về độ bền kết cấu, khả năng chịu tải vượt trội và tính êm dịu chuyển động nhằm bảo đảm an toàn cũng như giảm thiểu mệt mỏi cho người vận hành. Xe tải tự đổ (xe ben) Hyundai HD 270 là dòng xe thương mại hạng nặng 3 trục (công thức bánh xe 6x4) được ứng dụng rộng rãi trong các môi trường làm việc khắc nghiệt như công trường, hầm mỏ và vận tải đường dài.

Hệ thống treo trên ô tô giữ nhiệm vụ liên kết đàn hồi giữa bánh xe và khung vỏ, tiếp nhận và truyền tải các lực thẳng đứng, lực dọc, lực ngang cùng mô-men từ mặt đường lên khung xe, đồng thời dập tắt các dao động để đảm bảo độ êm dịu và tính ổn định chuyển động. Đối với dòng xe tải nặng như Hyundai HD 270, hệ thống treo chịu điều kiện làm việc tải trọng lớn và biến thiên liên tục, đòi hỏi phải được nghiên cứu kết cấu, kiểm nghiệm độ bền và xây dựng quy trình khai thác kỹ thuật chuẩn xác.

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Ô tô tại Trường Đại học Trần Đại Nghĩa do sinh viên Lã Xuân Hiệp thực hiện, dưới sự hướng dẫn của ThS. Mai Hùng Cẩm, tập trung giải quyết các mục tiêu và nhiệm vụ nghiên cứu cụ thể:

1. Nghiên cứu tổng quan về đặc điểm kỹ thuật và cấu tạo các hệ thống chính trên xe tải Hyundai HD 270.
2. Phân tích chuyên sâu kết cấu và nguyên lý làm việc của hệ thống treo trước (treo phụ thuộc loại nhíp lá kết hợp giảm chấn ống thủy lực) và hệ thống treo sau (treo cân bằng hai cầu sau).
3. Thiết lập mô hình giải tích nhằm tính toán kiểm nghiệm đặc tính đàn hồi, độ cứng, ứng suất uốn của bộ nhíp lá và kiểm nghiệm cân bằng nhiệt của giảm chấn thủy lực.
4. Xây dựng quy trình công nghệ khai thác, tháo lắp, bảo dưỡng định kỳ, chẩn đoán kỹ thuật và đề xuất biện pháp khắc phục các hư hỏng thường gặp của hệ thống treo.

Đối tượng nghiên cứu là hệ thống treo trang bị trên xe tải Hyundai HD 270 (công thức bánh xe 6x4, tải trọng 15 tấn). Phạm vi nghiên cứu tập trung vào việc phân tích kết cấu cơ khí, tính toán sức bền - nhiệt học của các cụm chi tiết chính và quy trình công nghệ phục vụ bảo dưỡng, sửa chữa thực tế.

Cơ sở lý thuyết và phương pháp

Đồ án xây dựng dựa trên các nền tảng lý thuyết chuyên ngành kỹ thuật ô tô và cơ học ứng dụng:

• Khung lý thuyết: Lý thuyết ô tô máy kéo, lý thuyết tính toán thiết kế hệ thống treo ô tô, phương pháp thế năng biến dạng đàn hồi trong tính toán dầm nhíp nhiều lá, cơ sở truyền nhiệt và nhiệt động học chất lỏng trong ống giảm chấn.
• Tiêu chuẩn kỹ thuật áp dụng: Tiêu chuẩn đánh giá hiệu quả hệ thống treo ECE (No 41, No 51)-1984 của Ủy ban Kinh tế Châu Âu và Tiêu chuẩn Quốc gia Việt Nam TCVN 5948:1999 về yêu cầu kỹ thuật đối với ô tô xuất xưởng và lắp ráp.
• Phương pháp nghiên cứu:
  • Phương pháp phân tích - tổng hợp kết cấu: Phân tích nguyên lý động học, cấu tạo cơ khí của từng phần tử (đàn hồi, dẫn hướng, giảm chấn) trên hệ thống treo thực tế của xe Hyundai HD 270.
  • Phương pháp giải tích kỹ thuật: Thiết lập hệ phương trình biến dạng vi phân và đại số để xác định lực tương tác giữa các lá nhíp, mô-men uốn và ứng suất cực đại tại các tiết diện nguy hiểm; thiết lập phương trình cân bằng nhiệt lượng tỏa ra và hấp thụ của giảm chấn thủy lực.
  • Phương pháp quy trình công nghệ: Phân tích định mức lao động, lập bảng các bước công nghệ tháo lắp, kiểm tra dung sai hình học và mài mòn chi tiết theo tiêu chuẩn sửa chữa cơ khí.
• Nguồn dữ liệu: Tài liệu kỹ thuật chính hãng từ Hyundai Motor Company, tài liệu hướng dẫn kỹ thuật xe Hyundai HD 270 của Hyundai Thành Công, giáo trình và tài liệu tham khảo chuyên ngành của các tác giả Nguyễn Hữu Cẩn, Nguyễn Khắc Trai.

Nội dung chính theo từng chương

Chương 1: Giới thiệu chung về xe Hyundai HD 270

Chương này trình bày tổng quan về lịch sử phát triển của tập đoàn Hyundai Motor, định vị dòng xe thương mại 15 tấn Hyundai HD 270 tại thị trường Việt Nam (bao gồm các phiên bản xe ben tải tự đổ và xe bồn trộn bê tông), cùng các thông số kỹ thuật nền tảng.

Hạng mục thông số	Giá trị danh định	Đơn vị
Kích thước tổng thể ($L_a \times B_a \times H_a$)	$7635 \times 2495 \times 3130$	mm
Chiều dài cơ sở ($L$)	$3290 + 1300$	mm
Kích thước lọt lòng thùng ben	$4300 \times 2300 \times 900$ (Dung tích: 10 m³)	mm
Khoảng sáng gầm xe ($H$)	285 (trục trước) / 150 (trục sau)	mm
Vệt bánh xe (Trước / Sau)	2040 / 1850	mm
Khối lượng bản thân ($M_0$)	11.370	kg
Khối lượng hàng cho phép chở ($M_1$)	12.500	kg
Khối lượng toàn bộ	24.000 (danh định) / 26.190 (tính toán)	kg
Động cơ trang bị	Hyundai D6AC / D6CA (Diesel, 4 kỳ, 6 xi-lanh thẳng hàng, Turbo tăng áp, làm mát khí nạp Intercooler)	-
Dung tích xy-lanh	11.149 / 12.920	cc
Công suất cực đại	340 kW (hoặc 380 Ps) tại 2000 vòng/phút	kW/rpm
Mô-men xoắn cực đại	1450 N.m tại 1500 vòng/phút	N.m/rpm
Hệ thống truyền lực	Ly hợp đĩa đơn ma sát khô trợ lực khí nén; Hộp số cơ khí 6 số tiến, 1 số lùi; Tỷ số truyền cuối 5,571	-
Hệ thống lái & Phanh	Lái trục vít ê-cu bi trợ lực thủy lực; Phanh khí nén 2 dòng tang trống tích hợp phanh locker và hệ thống chống bó cứng phanh (ABS)	-

Bên cạnh đó, chương 1 cũng phân tích chi tiết các hệ thống phụ trợ: hệ thống bôi trơn cưỡng bức dùng bơm bánh răng với dung tích dầu 7,9 lít; hệ thống làm mát tuần hoàn cưỡng bức bằng nước với quạt gió 8 cánh uốn cong; hệ thống điện và bảng điều khiển trung tâm.

Chương 2: Phân tích kết cấu hệ thống treo trên xe Hyundai HD 270

Chương 2 tập trung khảo sát cấu tạo cơ khí của hệ thống treo ô tô nói chung và kết cấu thực tế trên xe Hyundai HD 270 nói riêng, chia thành ba thành phần cốt lõi:

1. Bộ phận đàn hồi: Khảo sát các dạng nhíp lá, lò xo trụ, thanh xoắn và đệm cao su. Trên xe Hyundai HD 270, bộ phận đàn hồi sử dụng nhíp lá làm bằng thép hợp kim lò xo cán nóng có tiết diện hình thang. Tiết diện hình thang giúp dịch chuyển đường trung hòa lên phía trên, giảm ứng suất kéo ở bề mặt, giúp tăng độ bền thêm 26% và giảm 13% trọng lượng so với tiết diện hình chữ nhật.
2. Bộ phận dẫn hướng:
   • Hệ thống treo trước: Sử dụng cấu trúc treo phụ thuộc loại nhíp nửa elip (semi-elliptic leaf spring). Bản thân bộ nhíp đảm nhận đồng thời cả chức năng đàn hồi và dẫn hướng, liên kết với dầm cầu thông qua bu-lông chữ U (quang nhíp) và liên kết với khung chassis qua tai nhíp và chốt nhíp. Hệ thống có bố trí ụ cao su hạn chế hành trình và vấu tỳ tăng cứng nhằm giảm chiều dài tự do làm việc của nhíp khi chịu tải lớn.
   • Hệ thống treo sau: Sử dụng hệ thống treo cân bằng (bogie suspension) liên kết hai cầu sau (cầu giữa và cầu sau). Bộ nhíp gối tự do hai đầu lên dầm cầu và được kẹp chặt vào moay-ơ quay trên trục cân bằng trung tâm. Hệ thống thanh giằng cầu (gồm thanh giằng trên và các thanh giằng dưới) đảm nhận chức năng dẫn hướng, triệt tiêu lực dọc, lực ngang và mô-men phản lực, đồng thời cho phép góc lệch trục giữa hai cầu đạt tới $24^\circ$ khi vận hành trên địa hình mấp mô.
3. Bộ phận giảm chấn: Sử dụng giảm chấn thủy lực dạng ống hai lớp vỏ tác dụng hai chiều (hành trình nén và hành trình trả). Giảm chấn hoạt động ở dải áp suất $6 - 8\text{ MPa}$. Lực cản ở hành trình trả được thiết kế lớn gấp 2 đến 2,5 lần hành trình nén ($K_t \approx 2,0 - 2,5 K_n$) để vừa dập tắt nhanh dao động vừa hạn chế va đập cứng truyền lên khung thân xe.

Chương 3: Tính toán kiểm nghiệm hệ thống treo trên xe Hyundai HD 270

Chương này thực hiện các bước tính toán động học, tĩnh học và nhiệt học của hệ thống treo:

• Phân bố khối lượng và xác định tính độc lập dao động:

  • Khoảng cách từ trọng tâm tới tâm cầu trước $a = 2,9\text{ m}$, tới tâm cầu sau $b = 1,32\text{ m}$; chiều dài cơ sở $L = 4,59\text{ m}$.
  • Mô-men quán tính khối lượng phần treo $J_y = A \cdot M_t \cdot a \cdot b$ với hệ số kinh nghiệm $A = 0,18$.
  • Hệ số phân bố khối lượng phần treo: $e_y = \frac{J_y}{M_t \cdot a \cdot b} = 1,15$. Vì $e_y$ nằm trong phạm vi $0,8 \le e_y \le 1,2$, dao động của phần trước và phần sau xe được coi là độc lập với nhau.
  • Khối lượng phần treo phân bố lên cầu trước: $M_{t1} = M_t \frac{b}{L} = 12500 \cdot \frac{1,32}{4,59} = 3494,8\text{ kg}$.
  • Khối lượng phần treo phân bố lên cầu sau: $M_{t2} = M_t \frac{a}{L} = 12500 \cdot \frac{2,9}{4,59} = 7897,2\text{ kg}$.

• Tính toán độ cứng và tần số dao động bộ nhíp trước:

  • Bộ nhíp gồm 10 lá, chiều rộng mỗi lá $b = 80\text{ mm}$, chiều dày lá gốc $h_1 = 9\text{ mm}$, các lá tiếp theo dày $h = 10\text{ mm}$, mô-đun đàn hồi của thép $E = 2,1 \times 10^5\text{ N/mm}^2$.
  • Tính toán độ cứng nhíp theo phương pháp thế năng biến dạng đàn hồi dạng ngàm nửa nhíp, thu được độ cứng nhíp thỏa mãn điều kiện biến dạng tĩnh.
  • Tần số dao động riêng của thân xe ở trạng thái đủ tải đạt $n \approx 107\text{ lần/phút}$, nằm trong giới hạn tối ưu bảo đảm tính êm dịu chuyển động cho xe tải.

• Kiểm nghiệm sức bền nhíp lá:

  • Thiết lập hệ phương trình biến dạng $n-1$ ẩn xác định lực liên kết giữa các đầu mút lá nhíp $X_k = 8400\text{ N}$.
  • Tính toán mô-men uốn tại các điểm nguy hiểm $M_A, M_B$ và mô-men chống uốn $W_u$. Ứng suất uốn cực đại sinh ra tại lá nhíp số 10 đạt $\sigma_{max} = 60000\text{ N/cm}^2$.
  • So sánh với ứng suất cho phép của vật liệu thép làm nhíp chuyên dụng 65Г ($[\sigma] = 60000\text{ N/cm}^2$), tác giả kết luận bộ nhíp đảm bảo bền dưới tải trọng định mức.

• Tính toán kiểm nghiệm nhiệt giảm chấn thủy lực:

  • Hệ số cản hành trình nén $K_n = 2,088\text{ Ns/mm}$, hành trình trả $K_t = 6,264\text{ Ns/mm}$; vận tốc piston $v_0 = 300\text{ mm/s}$; đường kính ngoài ống giảm chấn $D = 50\text{ mm}$.
  • Giải phương trình cân bằng nhiệt xác định nhiệt độ làm việc ổn định của thành ống giảm chấn: $t = 80,2^\circ\text{C}$.
  • Kết quả $t = 80,2^\circ\text{C} < [t] = 110 - 120^\circ\text{C}$ chứng minh giảm chấn không bị quá nhiệt, hạn chế hiện tượng dầu biến chất và hỏng phớt làm kín trong quá trình vận hành liên tục.

Chương 4: Khai thác sử dụng hệ thống treo trên xe Hyundai HD 270

Chương 4 trình bày chi tiết các tiêu chuẩn, hướng dẫn quy trình công nghệ bảo dưỡng và chẩn đoán kỹ thuật:

• Chỉ tiêu chất lượng: Đánh giá thông qua chỉ tiêu độ êm dịu (gia tốc dao động thẳng đứng của thân xe) và chỉ tiêu độ bám dính đường (độ cứng động và phản lực tiếp xúc bánh xe với mặt đường).
• Quy trình công nghệ tháo lắp và bảo dưỡng bộ nhíp:
  • Định mức chi phí nhân công: $0,63\text{ người/giờ}$.
  • Dụng cụ: Cờ lê 12-14, 14-17, 17-19, ê-tô nguội I-140, búa A3, thước kim loại 300 mm.
  • Yêu cầu kỹ thuật: Làm sạch bằng dầu mỡ, bôi trơn bề mặt lõm bằng mỡ chì (graphite); khe hở dọc giữa các lá nhíp không vượt quá $1,2\text{ mm}$, khe hở ngắn ($< 75\text{ mm}$) không quá $0,3\text{ mm}$; độ võng của bộ nhíp ở trạng thái tự do phải đạt $144 - 146\text{ mm}$.
• Quy trình công nghệ tháo lắp và bảo dưỡng giảm chấn:
  • Định mức chi phí nhân công: $0,83\text{ người/giờ}$.
  • Nạp chính xác $0,41\text{ lít}$ dầu chuyên dụng AMT-10 (được lọc qua lưới 1200 - 1300 lỗ/cm²); lực xiết ốc ống giảm chấn đạt mô-men quy chuẩn; kiểm tra độ kín khít không rò rỉ dầu trong 12 giờ ở trạng thái đặt nằm ngang.
  • Giới hạn mài mòn cho phép: Piston không mòn quá đường kính $39,6\text{ mm}$; xy-lanh không xước và không mòn quá $40,15\text{ mm}$; cần đẩy piston không mòn dưới $18,92\text{ mm}$; bạc dẫn hướng không mòn quá $19,04\text{ mm}$.

Hiện tượng hư hỏng	Nguyên nhân chính	Biện pháp khắc phục
Nứt, gãy lá nhíp	Xe chở quá tải hoặc chạy tốc độ cao trên đường xấu; mỏi vật liệu	Thay thế lá nhíp mới đúng chủng loại
Bó cứng bộ nhíp	Hết mỡ bôi trơn chì giữa các bề mặt tiếp xúc lá nhíp	Tháo, vệ sinh, cạo rỉ và tra mỡ graphite
Độ võng tự do của nhíp giảm	Biến dạng dẻo do làm việc quá tải trong thời gian dài	Thay mới bộ nhíp hoặc tán lại độ cong
Chảy dầu ở ống giảm chấn	Hở phớt chắn dầu, mòn cần đẩy piston, rơ lỏng ốc siết	Xiết chặt đai ốc, thay thế phớt chắn dầu hoặc cần piston
Giảm lực cản giảm chấn	Mòn bộ đôi xy-lanh - piston, kẹt mở van tiết lưu, dầu biến chất	Thay dầu AMT-10 mới, sửa chữa cụm van hoặc thay mới giảm chấn
Tiếng kêu va đập tại hệ thống treo	Vỡ vấu cao su hạn chế hành trình, mòn rơ bạc cao su mắt nhíp	Thay thế đệm cao su, bạc lót và xiết chặt các quang nhíp

Kết quả và đóng góp

• Kết quả cụ thể:
  • Đã hệ thống hóa toàn bộ các thông số kỹ thuật, cấu trúc hình học và đặc tính làm việc của hệ thống treo trước (nhíp lá nửa elip, giảm chấn ống) và treo sau (cân bằng hai cầu) trên dòng xe tải nặng Hyundai HD 270.
  • Kiểm nghiệm thành công sức bền tĩnh và động của bộ nhíp trước (thép 65Г) với giá trị ứng suất cực đại $\sigma_{max} = 60000\text{ N/cm}^2$, đạt ngưỡng an toàn theo tiêu chuẩn thiết kế.
  • Xác định được chế độ nhiệt của giảm chấn thủy lực với nhiệt độ thành ống $t = 80,2^\circ\text{C}$, nằm dưới ngưỡng giới hạn cho phép ($110 - 120^\circ\text{C}$).
  • Thiết lập bảng quy trình công nghệ tháo lắp, định mức thời gian ($0,63\text{ người/giờ}$ cho nhíp và $0,83\text{ người/giờ}$ cho giảm chấn) cùng hệ thống bảng tra dung sai sửa chữa cụ thể.
• Đóng góp chuyên môn: Đồ án cung cấp tài liệu kỹ thuật có tính ứng dụng thực tiễn cao, phục vụ công tác đào tạo thực hành và hỗ trợ quy trình công nghệ sửa chữa, bảo dưỡng định kỳ xe tải nặng tại các xưởng dịch vụ kỹ thuật ô tô.

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế: Quá trình tính toán kiểm nghiệm sức bền và dao động trong đồ án chủ yếu áp dụng phương pháp giải tích tĩnh và bán tĩnh; chưa thực hiện mô phỏng động lực học không gian nhiều bậc tự do (Multi-body Dynamics) trong điều kiện mặt đường mấp mô ngẫu nhiên 3D.
• Hướng phát triển: Ứng dụng các phần mềm mô phỏng chuyên ngành (như Matlab/Simulink, ADAMS/Car, ANSYS) để phân tích dao động động lực học phi tuyến của hệ thống treo cân bằng cầu sau; khảo sát sự phân bố tải trọng động khi xe phanh ngặt và quay vòng khi đầy tải.

Giá trị tham khảo

Tài liệu có giá trị tham khảo hữu ích cho:

• Sinh viên ngành Kỹ thuật Ô tô / Cơ khí Động lực: Làm tài liệu tham khảo trực tiếp cho đồ án môn học Thiết kế Ô tô, Lý thuyết Ô tô và Đồ án tốt nghiệp chuyên ngành liên quan đến hệ thống gầm và hệ thống treo xe tải hạng nặng.
• Kỹ sư, kỹ thuật viên tại các garage, trạm đăng kiểm: Sử dụng các thông số dung sai giới hạn, áp suất dầu, quy trình kiểm tra khe hở nhíp ($144 - 146\text{ mm}$ độ võng tự do) và định mức công nghệ để lập quy trình bảo dưỡng chuẩn cho dòng xe Hyundai HD 270.

Câu hỏi thường gặp

1. Động cơ và hệ thống truyền lực của xe Hyundai HD 270 có đặc điểm gì nổi bật?
Xe trang bị động cơ Diesel Hyundai D6CA/D6AC (4 kỳ, 6 xi-lanh thẳng hàng, Turbo tăng áp Intercooler, dung tích 11.149 cc hoặc 12.920 cc), công suất cực đại 340 kW (380 Ps) tại 2000 vòng/phút, mô-men xoắn 1450 N.m tại 1500 vòng/phút, tiêu chuẩn khí thải Euro II. Kết hợp cùng ly hợp đĩa đơn ma sát khô trợ lực khí nén và hộp số cơ khí 6 số tiến, 1 số lùi.

2. Tại sao hệ thống treo sau của xe Hyundai HD 270 lại sử dụng kết cấu treo cân bằng?
Vì Hyundai HD 270 là xe tải nặng 3 trục có hai cầu sau chủ động chịu tải trọng rất lớn (khối lượng treo phân bố lên cụm cầu sau đạt $7897,2\text{ kg}$). Hệ thống treo cân bằng có bộ nhíp kẹp chặt trên trục xoay trung tâm và gối tự do hai đầu lên dầm cầu, giúp phân bố đều tải trọng thẳng đứng lên cả hai cầu, đảm bảo các bánh xe luôn tiếp xúc bám đường và cho phép góc lệch trục lên tới $24^\circ$ khi đi đường gồ ghề.

3. Kết quả tính toán kiểm nghiệm bền của bộ nhíp và kiểm nghiệm nhiệt giảm chấn đạt giá trị bao nhiêu?
Bộ nhíp trước gồm 10 lá làm từ thép 65Г có ứng suất uốn cực đại tính toán $\sigma_{max} = 60000\text{ N/cm}^2$, bằng đúng giới hạn ứng suất cho phép $[\sigma] = 60000\text{ N/cm}^2$, đảm bảo điều kiện bền. Nhiệt độ làm việc ổn định của thành ống giảm chấn tính được là $80,2^\circ\text{C}$, thấp hơn giới hạn cho phép $[t] = 110 - 120^\circ\text{C}$.

4. Khi bảo dưỡng bộ nhíp xe Hyundai HD 270, các thông số kỹ thuật nào bắt buộc phải kiểm tra?
Cần kiểm tra độ võng tự do của bộ nhíp sau khi lắp ráp phải đạt trong khoảng $144 - 146\text{ mm}$; khe hở dọc giữa các lá nhíp không vượt quá $1,2\text{ mm}$ và khe hở ngắn ($< 75\text{ mm}$) không vượt quá $0,3\text{ mm}$; bề mặt các lá nhíp phải được bôi trơn bằng mỡ chì (graphite).

5. Giảm chấn thủy lực trên xe sử dụng loại dầu nào và dung tích nạp là bao nhiêu?
Giảm chấn thủy lực xe Hyundai HD 270 sử dụng $0,41\text{ lít}$ dầu chuyên dụng loại AMT-10, yêu cầu dầu phải được lọc qua lưới lọc kim loại chuyên dụng từ 1200 đến 1300 lỗ/cm² trước khi nạp vào xy-lanh.

Kết luận

Đồ án tốt nghiệp "Khai thác hệ thống treo trên xe Hyundai HD 270" của tác giả Lã Xuân Hiệp là công trình nghiên cứu kỹ thuật hoàn chỉnh, bao quát từ khảo sát lý thuyết kết cấu đến tính toán kiểm nghiệm giải tích và xây dựng quy trình bảo dưỡng thực tế. Các kết quả tính toán đã chứng minh độ bền chịu lực của nhíp lá thép 65Г và khả năng tản nhiệt an toàn của cụm giảm chấn thủy lực hai chiều. Bản đồ án là tài liệu tham khảo có giá trị học thuật và ứng dụng cao cho sinh viên kỹ thuật ô tô cũng như đội ngũ kỹ thuật viên khai thác, bảo dưỡng dòng xe thương mại hạng nặng.

Trích đoạn nội dung tài liệu

Chương I GIỚI THIEU CHUNG V EXE HYUNDAI HD 270 1. Khái quát đặc điểm và thông số xe Hyundai HD 270 1. Lịch sử hình thành Huyundai HD 270 Hyundai Motor Company - thuộc Hyundai Kia Automotive Group - là hãng sản xuất ôtô lớn nhất Hàn Quốc và đứng thứ 5 thế giới vềdoanh số bán hàng năm. Đặt trụ sở chính ở Seoul, Hyundai đi âi hành nhà máy sản xuất ôtô lớn nhất thế giới tại Ulsan với công suất lên tới 1.1: Logo Hyundai Biểu tượng của Hyundai, chữ “H” được viết cách điệu, tượng trưng cho hình ảnh công ty và khách hàng đang bất tay nhau.

Trong tiếng Hàn, Hyundai có nghĩa là “hiện đại”. Thị trưởng Việt Nam Hyundai đã tạo được thương hiệu ở các dòng xe như du lịch, xe tải, xe khách với các mẫu mã đa dạng phân bố ở nhi âi phân khúc giá khác nhau giúp cho khách hàng có nhi 'âi sự lựa chọn. Hiện tại ở dòng xe tải nặng Hyundai đang kinh doanh và lắp rấp nhi âi loại xe như : Xe tải Cargo , xe tải Dump, xe tải Mixer, xe tải đầi kéo. Trong đó dòng xe tải tự đổ Hyundai HD 270 là mẫu xe đang được sự dụng nhỉ Š¡ trong môi trưởng làm việc đòi hỏi sự chịu tải và độ b`& bỉ lớn.

Và với sự hoàn hảo của mình thì Hyundai HD 270 đã tạo được sự tin tưởng của khách hàng. Dòng xe tải nhập khẩu Hyundai 15 tấn HDZ270 là dòng xe thương mại của tập đoàn Hyundai Hàn Quốc với các sản phẩm HD270 bồn trộn và HD 270 tải ben. Xe tải Hyundai HD270 với ngoại thất được thiết kế hiện đại năng động, kiểu dáng khí động học giúp tăng khả năng tiết kiệm nhiên liệu khi vận hành. Hyundai HD270 được trang bị động cơ Diesel thế hệ mới DóAC 6 xy lanh thẳng hàng, dung tích II.149cc, công suất (320Ps, 360Ds, 380Ps) mạnh mẽ bền bỉ và mức tiêu hao nhiên liệu thấp, tiêu chuẩn khí thải Euro H.

G3n xe tải Hyundai 15 tấn HD270 chắc khỏe, khả năng chở quá tải cao nhất trong các dòng xe cùng phân khúc trên thị trưởng Hình I.2 : Xe tải Hyundai HD 270 3 1. Thông số kỹ thuật của xe Hyundai HD 270 Bảng |.a: Bang thông số kỹ thuật của xe Hyundai HD 270 Ký. Tên Đơn vị Giá trị hiệu KÍCH THƯỚC Chỉ âu dài tổng thể La mm 7635 Chỉ ôi rộng tổng thể Ba mm x mm 2495 Chi ôi cao tổng thể Ha mm 3130 Chi ‘a dai co sé L mm 3290 + 1300 Kích thước lọt lòng thùng ben (DxRxC) mm 4.300 x 900 (10 Khối) Khoảng sáng gân xe H mm 285. Trước mm 2040 Vệt bánh xe Sau mm 1850 Khoảng sáng gân xe H mm 150 Dung tích thùng nhiên liệu R lít 380 TRỌNG LƯỢNG Khối lượng bản thân Mo kg 11370 Khối lượng cho phép M; kg 12500 Khối lượng toàn bộ kg 24000 Số chỗ ng`ã Người 02 DONG CO’ Tén dong co D6AC/D6CA Loại động cơ Diesel, 4 ky, 6 xi- lanh thang hang, turbo tăng áp, làm mát bằng nước Dung tích xy-lanh cc 11149 / 12920 Tốc độ quay 2000 Công suất cực đại N_emax | kW/rpm 340/2000 Mô-men xoắn cực đại M emax N.m/ 1450/1500 rpm Tiêu chuẩn khí thải Euro II HỆ THỐNG TRUY ÊN ĐỘNG Ly Hợp Đĩa đơn ma sát khô, dẫn động thủy lực, trợ lực khí nén Số Tay 6 số tiến — 1 số lùi Ti số truy â cuối 5571 Hệ thống lái Trục vit écu bi, hai trục trước dẫn hướng, trợ lực thủy lực Tay lái trợ lực Có Khí nén 2 dòng cơ Hệ thống phanh cấu phanh loại tang trống, phanh tay locker Trước Phụ thuộc, nhíp lá, Hệ thống treo giảm chấn thủy lực Sau Phụ thuộc, nhíp lá, giảm chấn thủy lực Lốp (Trước/ Sau) 205/55 R16 1.

Giới thiệu v hệ thống chính trên xe Hyundai HD 270 1.1 Động cơ vận hành Hình 1.3 : Động cơ xe Hyundai HD 270 Xe ben Hyundai HD270 được trang bị động cơ Hyundai D6CA, 4 kỳ 6 xi lanh thẳng hang, turbo táng áp Intercooler làm mát khí nạp, đạt tiêu chuẩn khí thải Euro 2 thân thiêm với môi trưởng. Động cơ có công suất cực đại 380Ps tại 2000 vòng/phút giúp xe vân hành mạnh mẽ, độ vọt cao, b`n bỉ và tiết kiệm nhiên liệu. Hôp số cơ khí 6 số tiến, l số lùi có đôs bi cơ học cao, huênäng truy Ân lực tốt, sang số nh€ nhàng giúp động cơ không bị chuyển trạng thái đột ngột khi thay đổi số, tối ưu hóa quá trình hoạt đâm.2 Hệ thống an toàn và hỗ trợ : Hình 1.4: Hệ thống an toàn trên xe Hyundai HD 270 An toàn bất đầi với khung xe một cách ấn tượng b`& và mạnh mẽ. Yếu tố đó phục vụ như một nền tảng cho hệ thống treo bằng thép và chất lượng lái và xử lý tuyệt với.

Đối với khả năng hãm bậc nhất, Hyundai mang đến hệ thống thắng hơi toàn diện được bổ sung bởi phanh khí thải. ABS (Anmti-locking Brake System - Hệ thống chóng bó cứng phanh) mang lai cho việc dừng xe được kiểm soát, an toàn và là thuận lợi đặc biệt khi đang lái trong đi `âi kiện đương trơn trượt. Người lái xe có thể áp lực tối đa lên bàn đạp phanh mà không phải lo lắng v`êkhóa bánh, trượt và mất điểu khiển sau đó. Với ABS/ASR, người lái xe có thể duy trì toàn diện việc ổn định hướng của xe ở mọi thời điểm và tránh tình huống nguy hiểm ti ồm tàng.Hệ thông bối trơn Hệ thống bôi trơn dưới tác dụng của bơm bánh răng.

Bơm di kiểu: Cơ khí tùy chỉnh theo tốc độ động cơ Van phân phối theo tải: 608 - 667 Kpa. Làm mát d`âi kiểu bằng nước. Dung tich d 4 bôi trơn: 7,9 lít. Dùng phương pháp bôi trơn cưỡng bức nhở bơm di tạo ra áp lực để đưa dầi đi bôi trơn và làm mát các b`Êêmát ma sát.

Bơm đầi : dùng bơm bánh răng, được dẫn động từ trục cam động cơ Bloc : dùng bi lọc li tam hoàn toàn , b`âi lọc được lấp nối tiếp với mạch di từ bơm d3 bơm lên. Do đó toàn bộ d3ầi nhờn do bơm di cung cấp đi i đi qua bi lọc. Một phần dầi nhờn phun qua lổ phun làm quay rôto của bi lọc rổ vềlại cacte còn phần lớn d3ầi nhờn được lọc sạch r`õ đi theo đường dầi chính để đi bôi trơn và làm mát các b`êmặt ma sát. Bộ tản nhiệt : để làm mát d`ầi nhờn sau khi di nhỡn đi bôi trơn và làm mát các b`ê mặt ma sát.

Bộ tản nhiệt dạng ống , làm mát bằng không khí được lắp trước bộ tản nhiệt dùng nước. D'ầi sau khi được làm mát được trở lại cacte động cơ.Hệ thống làm mát Dùng chất lỏng (nước) để làm mát động cơ. Ngươi ta sử dụng phương pháp làm mát tuần hoàn cưởng bức một vòng kín. Nước tử két nước được bơm nước hút vào động cơ để làm mát.

Nước sau khi đi làm mát động cơ được đưa trở lại két nước để làm mát. - _ Bơm nước kiểu lï tâm truy ân động tử trục khuỷu qua dây đai hình thang -_ Quạt gió có 8 cánh uốn cong được đặt sau két nước làm mát để hút gió, làm tăng lượng gió qua kết làm mát nước. -_ Kết làm mát nước được đất trước đìầi của ôtô để tận dụng lượng gió qua két để làm mát nước. Hệ thống truy ân lực Ly hợp một đĩa ma sát.

Đường kính trong của đĩa ly hợp: 170 @nm). Tỷ số truy ân bàn đạp: 75. Đường kính ngoài của đĩa ly hợp: 195 (mm). Hộp số g ồn Š số tiến và một số lùi.Hệ thống lái Đường kính ngoài của vô lăn: 430 mm Cột lái có thể đi`âi chỉnh được, vô lăn có thể lên xuống theo chi `âi dọc trục là 50 mm, nghiêng v `Šphía trước 10-300 và nghiêng v`êphía sau 20-300.

Trợ lực lái dạng tu ân hoàn. Hình thang lái sau trục trước. Dầi sử dụng : Loại ATF Số lượng 20 lit Để tăng an toàn cho lái xe, cột lái có chức năng giảm sóc dưới dang dap v €phia trước.Hệ thống phanh Hệ thống phanh thủy lực trợ lực chân không. Đường kính xylanh: 25,4 mm.

Dung tich: 270 ce. Đường kính xylanh con bánh trước: 28,5 mm Đường kính trống phanh trước: 320 mm. Đường kính xylanh con bánh sau: 25,4 mm. Đường kính trống phanh sau: 320 mm.

Chi âu cao bàn đạp: F95 mm.Hệ thống điện Hệ thống g ôn bình ấcqui, máy phát điện, các đ ng h 6 đo, đ ng h Ökiểm tra được lấp ở bên trong, phía trước lái xe.G ân hệ thống cung cấp năng lượng, khởi động động cơ và các thiết bị chiếu sáng bên trong và bên ngoài, hệ thống âm thanh và thông gió, các thiết bị điện phụ trợ và hệ thống gạt nước, hệ thống khoá vi sai, các đèn kiểm tra thông báo cho biết các chế độ làm việc của từng hệ thống không đảm bảo yêu cầi, cho phép người lái kịp thời đưa ra những biện pháp cân thiết để khắc phục hỏng hóc. Chương 2 PHÂN TÍCH KẾT CẤU HỆ THỐNG TREO TRÊN XE HYUNDAI HD 270 2. Khai quat v éhé thdng treo : 2. Céng dung: Hệ thống treo tạo đi 'ât kiện cho bánh xe dao động theo phương thẳng đứng với thân xe một cách êm dịu.

Giúp người ngÌổ trong xe giảm các cảm giác khó chịu. Do đó cân có độ cứng thích hớp để xe chuyển động êm dịu và có khả năng có thể đập tất nhanh dao động đặc biệt là những dao động có biên độ dao động lớn. Tính năng hệ thống treo của mỗi xe bao giở cũng tập trung vào các yếu tố chính đó là tính an toàn , tính êm dịu và khả năng chịu tải trọng với xe tải nặng. Mặc dù có rất nhi âi chỉ tiết nhưng cấu tạo chung của hệ thống treo được quy thành 3 phần tử chính với các chức năng riêng biệt: - Phần tử dan hG: ding để tiếp nhận và truy lên khung xe các lực thắng đứng từ đường, giảm tải trọng động và bảo đảm độ êm dịu chuyển động cho ôtô khi chuyển động trên các loại đường khác nhau.

- Phần tử giảm chấn: Năng lượng dao động của thân xe và của bánh xe được hấp thụ bởi các giảm chấn trên cơ sở biến cơ năng thành nhiệt năng. - Phần tử dẫn hướng: dùng để truy các lực ngang, lực doc và mômen từ mặt đương lên khung xe (vỏ xe). Động học của phần tử hướng xác định đặc tính dịch chuyển của bánh xe đối với khung xe và ảnh hưởng tới tính ổn định và tính quay vòng của Ôtô.
