Bối cảnh và vấn đề nghiên cứu
Trong bối cảnh hội nhập quốc tế và sự phát triển của khoa học kỹ thuật, nhu cầu về nguồn nhân lực trình độ cao trong lĩnh vực cơ khí – kỹ thuật ngày càng gia tăng, đòi hỏi chất lượng đào tạo phải được nâng cao tương ứng. Tuy nhiên, thực tế đào tạo cho thấy nhiều sinh viên chuyên ngành cơ khí chưa có điều kiện tiếp xúc trực quan với các chi tiết máy trong thực tế, dẫn đến khó khăn trong việc nắm bắt hình dáng, kích thước, công dụng và các yêu cầu kỹ thuật. Nhằm hỗ trợ công tác giảng dạy và học tập các học phần liên quan đến chi tiết máy trong các trường kỹ thuật trở nên trực quan, sinh động và dễ tiếp thu, đề tài "Xây dựng thư viện chi tiết máy 3D điển hình dùng trong Solidworks" đã được thực hiện tại Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh.
Đề tài xác định các mục tiêu và nhiệm vụ nghiên cứu cụ thể bao gồm:
- Phân loại các chi tiết máy theo các nhóm điển hình.
- Nghiên cứu hình dáng, kích thước, dung sai và nguyên lý làm việc của từng chi tiết máy.
- Vẽ lại các chi tiết máy ở dạng 3D bằng phần mềm Solidworks, xuất bản vẽ kỹ thuật và ghi kích thước, dung sai hoàn chỉnh.
- Cải tiến, hoàn thiện các chi tiết máy và các kết cấu chưa hợp lý nhằm tối ưu hóa khả năng chế tạo và tăng độ bền.
- Ứng dụng mô hình 3D phục vụ công tác trình chiếu, giảng dạy kỹ thuật trực quan.
- Tích hợp toàn bộ các chi tiết máy đã thiết kế vào hệ thống thư viện offline của phần mềm Solidworks.
Đối tượng và phạm vi nghiên cứu:
- Đối tượng nghiên cứu: Các chi tiết máy điển hình và các cụm chi tiết máy thường gặp trong ngành cơ khí chế tạo máy.
- Phạm vi nghiên cứu: Khảo sát, phân loại, nghiên cứu hình học, kết cấu, chức năng làm việc và yêu cầu kỹ thuật của chi tiết máy; thực hiện mô hình hóa 3D, thiết kế lại các kết cấu chưa hợp lý, xuất bản vẽ chi tiết, bản vẽ lắp ráp và bản vẽ phân rã của cụm chi tiết máy trên phần mềm Solidworks.
Cơ sở lý thuyết và phương pháp
Khung lý thuyết và tiêu chuẩn áp dụng
Nghiên cứu được xây dựng trên nền tảng lý thuyết chuyên ngành công nghệ chế tạo máy, dung sai và kỹ thuật đo lường, bao gồm:
- Tính công nghệ trong kết cấu chi tiết máy: Đánh giá kết cấu nhằm đạt trọng lượng nhỏ nhất, sử dụng vật liệu tiêu chuẩn, giảm lượng kim loại cắt gọt, rút ngắn quãng đường chạy dao, tạo điều kiện thuận lợi cho việc chọn chuẩn gia công (chuẩn thô, chuẩn tinh), gá đặt và kiểm tra kích thước.
- Tiêu chuẩn dung sai và lắp ghép: Áp dụng Tiêu chuẩn Việt Nam TCVN 2245-1999 quy định 69 kiểu lắp ghép theo hệ thống lỗ (với 17 kiểu lắp ghép ưu tiên) và 61 kiểu lắp ghép theo hệ thống trục (với 10 kiểu lắp ghép ưu tiên) cho dải kích thước danh nghĩa từ 1 mm đến 500 mm.
- Độ nhám bề mặt và sai lệch hình học: Xác định các chỉ tiêu độ nhám bề mặt ($Ra$, $Rz$), dung sai độ song song, độ vuông góc, độ đồng tâm dựa trên điều kiện làm việc thực tế và khả năng công nghệ của các phương pháp gia công cắt gọt (tiện tinh, phay bán tinh, phay tinh, khoan, khoét, doa, mài tròn ngoài).
- Tài liệu tham khảo chuyên môn: Giáo trình Dung sai – Kỹ thuật đo (Trần Quốc Hùng – ĐHSPKT) và Hướng dẫn thiết kế đồ án công nghệ chế tạo máy (Hồ Viết Bình – Phan Minh Thanh, ĐHSPKT).
Công cụ kỹ thuật và môi trường triển khai
Nghiên cứu sử dụng phần mềm thiết kế cơ khí 3D Solidworks (Dassault Systèmes Solidworks Corp), khai thác các phân hệ và tính năng:
- Phân hệ CAD: Thiết kế khối dựa trên mô hình hóa tham số (parametric), quản lý lịch sử thiết kế qua cây FeatureManager design tree, thiết kế chi tiết (Part), lắp ráp và mô phỏng đường dẫn lắp ghép/phân rã (Assembly), xuất bản vẽ 2D tự động ghi dung sai và độ nhám (Drawing).
- Phân hệ CAE: Phân tích kỹ thuật thông qua module Cosmos tích hợp (phân tích tĩnh học, động học, động lực học, ứng suất, dao động, nhiệt học, va chạm, thủy khí động học).
- Phân hệ CAM: Tích hợp module SolidCAM phục vụ lập trình gia công.
- Quản lý dữ liệu tệp: Làm việc với các định dạng tệp chuẩn của Solidworks (
.sldprt, .sldasm, .slddrw, .sldlfp), cùng các định dạng trung gian và tương thích (.dwg, .step, .iges, .stl, .cgr, .prt, .ipt, .iam, .psm).
Phương pháp nghiên cứu
- Phương pháp thu thập và tổng hợp tài liệu: Thu thập dữ liệu bản vẽ 2D, thông số kỹ thuật, cấu tạo và điều kiện làm việc của chi tiết từ tài liệu Internet, giáo trình và nguồn học liệu chuyên ngành.
- Phương pháp phân tích – xử lý số liệu hình học: Đọc và hiệu chỉnh bản vẽ; sử dụng phương pháp tỷ lệ hình học để phục hồi các kích thước bị thiếu trên bản vẽ gốc; phân tích chức năng làm việc để quy định cấp chính xác (IT), miền dung sai và độ nhám phù hợp.
- Phương pháp mô hình hóa và thiết kế 3D: Dựng hình tham số trên Solidworks, kiểm tra khả năng lắp ghép, tối ưu hóa kết cấu cơ khí và đưa vào thư viện offline.
Nội dung chính theo từng chương
Chương 1: Giới thiệu
Chương này thiết lập cơ sở khoa học và thực tiễn của đề tài, nêu bật tính cấp thiết của việc hiện đại hóa công cụ dạy học ngành cơ khí thông qua mô hình hóa 3D. Tác giả xác định rõ 6 mục tiêu nghiên cứu cụ thể, đối tượng khảo sát là các chi tiết máy điển hình và cụm chi tiết máy, phạm vi thực hiện từ phân loại, dựng hình, xuất bản vẽ đến tích hợp thư viện offline trên Solidworks. Chương 1 cũng trình bày cơ sở phương pháp luận dựa trên các môn học: Nguyên lý – Chi tiết máy, Công nghệ chế tạo máy, Cơ sở công nghệ chế tạo máy, Dung sai – Kỹ thuật đo.
Chương 2: Tổng quan nghiên cứu đề tài
Chương 2 hệ thống hóa các khái niệm nền tảng về máy và chi tiết máy:
- Định nghĩa và phân loại máy: Máy là sản phẩm nâng cao hiệu suất lao động, được chia thành: máy năng lượng, máy thông tin, máy điều khiển và máy công tác.
- Định nghĩa chi tiết máy: Là phần tử có cấu tạo hoàn chỉnh và không thể tách rời hơn nữa, thực hiện chức năng nhất định trong máy.
- Phân loại chi tiết máy:
- Theo công dụng: Chi tiết máy có công dụng chung (bu lông, đai ốc, bánh răng...) và chi tiết máy có công dụng riêng (khung xe đạp, thân xe hơi...).
- Theo hình dạng kết cấu: Chi tiết dạng hộp (thành vách rỗng, nhiều gân, lỗ lắp ghép chính xác), chi tiết dạng càng (có các lỗ cơ bản song song hoặc tạo góc), chi tiết dạng trục (mặt tròn xoay ngoài, trục trơn, trục bậc, trục rỗng, trục răng, trục lệch tâm), chi tiết dạng bạc (hình ống tròn thành mỏng, tỷ số chiều dài trên đường kính ngoài lớn nhất $L/D = 0{,}5 \div 3{,}5$), chi tiết bánh răng (bánh răng trụ, bánh răng côn, bánh vít/trục vít), và các chi tiết khác (lò xo, bu lông...).
- Tổng quan về Solidworks: Giới thiệu lịch sử phát triển, khả năng xử lý CAD/CAE/CAM, cấu trúc tệp nhị phân Microsoft OLE và các định dạng hỗ trợ.
- Nghiên cứu liên quan: Đánh giá phần mềm thư viện chi tiết máy 3D của tập đoàn MISUMI (Nhật Bản), chỉ ra các hạn chế như chưa bao quát hết chi tiết, giao diện phức tạp, yêu cầu cài đặt phần mềm phụ trợ; đồng thời nhận định thị trường trong nước tại thời điểm nghiên cứu chưa có bộ thư viện 3D tương tự.
Chương 3: Cơ sở lý thuyết
Chương 3 đi sâu vào các tiêu chuẩn và quy tắc công nghệ chế tạo máy:
- Tính công nghệ trong kết cấu: Trình bày chi tiết các yêu cầu kết cấu đối với từng nhóm chi tiết:
- Dạng hộp: Cần đủ độ cứng vững khi cắt gọt, bề mặt chuẩn rộng, các lỗ đồng tâm có đường kính giảm dần từ ngoài vào trong, hạn chế lỗ nghiêng so với mặt phẳng vách.
- Dạng càng: Tránh biến dạng uốn khi gia công, chiều dài các lỗ cơ bản nên bằng nhau, mặt đầu nằm trên hai mặt phẳng song song, kết cấu đối xứng.
- Dạng trục: Ưu tiên mặt trụ gia công bằng dao thông thường, đường kính giảm dần về hai đầu, thay rãnh then kín bằng rãnh then hở.
- Dạng bạc: Đảm bảo tỷ số $L/D$ trong khoảng $0{,}5 \div 3{,}5$, độ dày thành hợp lý để tránh biến dạng khi nhiệt luyện và gia công.
- Quy trình đọc và hiệu chỉnh bản vẽ: Hướng dẫn xử lý các sai sót bản vẽ (thiếu hình chiếu, thiếu kích thước, thiếu thông số dung sai).
- Quy chuẩn dung sai và độ nhám: Hướng dẫn tra cứu cấp chính xác IT, miền dung sai lắp ghép theo TCVN 2245-1999, sai lệch hình học (độ vuông góc, độ song song, độ đồng tâm) và giá trị nhám bề mặt ($Ra$, $Rz$).
Chương 4: Phương hướng, giải pháp và trình tự thực hiện
Chương 4 là phần nội dung thực nghiệm tính toán, phân tích điều kiện làm việc, yêu cầu kỹ thuật và phương pháp gia công cho từng chi tiết cụ thể thuộc 3 nhóm chính:
1. Nhóm chi tiết dạng càng
- Càng lắc: Biến chuyển động thẳng thành chuyển động quay hoặc đẩy bánh răng. Lỗ $\varnothing 24^{+0{,}021}$ lắp trung gian $H7/k6$, gia công khoét – doa tinh (IT7, $Ra = 0{,}4,\mu\text{m}$). Hai lỗ $\varnothing 16^{+0{,}018}$ lắp lỏng $H7/e8$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Mặt đầu phay bán tinh đạt IT9, $Rz = 25,\mu\text{m}$; độ không song song giữa mặt A và mặt đối diện $\le 0{,}06,\text{mm}$.
- Càng gạt: Chức năng trung gian điều khiển cơ cấu lắc. Lỗ chính $\varnothing 30^{+0{,}021}$ lắp $H7/k6$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Lỗ phụ $\varnothing 20$ lắp $H7/e8$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Mặt đầu phay bán tinh đạt IT9, $Rz = 25,\mu\text{m}$; độ không song song mặt A-B là $0{,}08,\text{mm}$.
- Chạc ba: Chức năng giá đỡ lắp bạc dẫn hướng và trục. Lỗ $\varnothing 14^{+0{,}018}$ và $\varnothing 12^{+0{,}018}$ lắp $H7/k6$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Trụ ngoài $\varnothing 20_{-0{,}041}^{-0{,}02}$ tiện tinh đạt IT7, $Ra = 1{,}6,\mu\text{m}$, lắp $H7/f7$. Rãnh phay bán tinh đạt IT9, $Rz = 25,\mu\text{m}$.
- Tay biên: Biến chuyển động quay thành tịnh tiến. Lỗ $\varnothing 20^{+0{,}021}$ lắp $H7/k6$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Hai lỗ $\varnothing 12^{+0{,}018}$ lắp $H7/f8$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Mặt đầu phay bán tinh đạt IT9, $Rz = 25,\mu\text{m}$.
- Thanh truyền: Đóng vai trò chạc thay thế điều chỉnh bánh răng trung gian. Lỗ $\varnothing 36^{+0{,}025}$ và $\varnothing 24^{+0{,}021}$ lắp $H7/k6$ (IT7, $Ra = 0{,}4,\mu\text{m}$). Lỗ $\varnothing 22^{+0{,}021}$ lắp $H7/f8$ (IT7, $Ra = 0{,}4,\mu\text{m}$).
- Chạc điều chỉnh: Lắp bánh răng thay thế trong hộp chạy dao. Lỗ $\varnothing 19^{+0{,}021}$ lắp ổ lăn chọn $H7/k6$ (IT7, $Ra = 0{,}8,\mu\text{m}$). Lỗ định vị $\varnothing 12^{+0{,}018}$ ($Ra = 0{,}8,\mu\text{m}$). Rãnh dẫn hướng $10^{+0{,}015}$ phay tinh (IT7, $Ra = 1{,}6,\mu\text{m}$). Rãnh trượt $8^{+0{,}03}$ (IT11, $Ra = 3{,}2,\mu\text{m}$).
2. Nhóm chi tiết dạng hộp
- Thân bơm: Vỏ bao che máy bơm bánh răng, làm việc ma sát lớn. Lỗ lắp bánh răng $\varnothing 62^{+0{,}037}$ khoét – doa tinh (IT7, $Ra = 1{,}25,\mu\text{m}$). Các lỗ bu lông $\varnothing 16$ khoan – doa (IT9, $Ra = 2{,}5,\mu\text{m}$). Độ không đồng tâm giữa hai lỗ $\le 0{,}02,\text{mm}$.
- Giá đỡ trục: Kết cấu gồm mặt bích M10, thân trụ ngoài $\varnothing 33$, lỗ trục bậc $\varnothing 25$ và $\varnothing 30$ định vị trục. Lỗ $\varnothing 30^{+0{,}021}$ và $\varnothing 25$ gia công khoét – doa tinh đạt IT7, $Ra = 0{,}4,\mu\text{m}$.
- Giá trượt đỡ trục: Trượt trên rãnh mang cá và đỡ trục. Lỗ $\varnothing 38^{+0{,}031}$ khoét – doa tinh (IT9, $Ra = 1{,}4,\mu\text{m}$). Rãnh mang cá phay tinh (IT7, $Ra = 0{,}4,\mu\text{m}$).
- Hộp đỡ: Đỡ trục trên bề mặt cố định. Các lỗ $\varnothing 46^{+0{,}025}$, $\varnothing 61^{+0{,}030}$, lỗ côn, và $\varnothing 90^{+0{,}035}$ gia công tiện tinh đạt IT7, miền dung sai $H7$, $Ra = 1{,}6,\mu\text{m}$. Bốn lỗ bu lông $\varnothing 14$ đạt IT9, $Rz = 25,\mu\text{m}$.
- Nắp đỡ trục: Che chắn và định vị trục. Lỗ $\varnothing 18^{+0{,}018}$ khoan – khoét – doa tinh (IT7, $H7$, $Ra = 0{,}4,\mu\text{m}$). Các lỗ $\varnothing 24^{+0{,}021}$, $\varnothing 26^{+0{,}021}$, $\varnothing 37^{+0{,}025}$, $\varnothing 56^{+0{,}030}$, $\varnothing 64^{+0{,}030}$ đạt IT7, $H7$, $Ra = 0{,}4,\mu\text{m}$. Mặt đầu phay tinh đạt IT8, $Ra = 1{,}6,\mu\text{m}$.
3. Nhóm chi tiết dạng trục
- Trục nắp điều chỉnh: Kết cấu kết hợp giữa trục và càng, chịu mô men xoắn. Cổ trục $\varnothing 25_{-0{,}021}$ yêu cầu tiện tinh, nhiệt luyện và mài tròn ngoài đạt IT7, miền dung sai $h7$, độ nhám $Ra = 0{,}8,\mu\text{m}$. Cổ trục $\varnothing 20\pm 0{,}026$ và $\varnothing 28\pm 0{,}026$ tiện bán tinh (IT9, $Rz = 25,\mu\text{m}$). Lỗ $\varnothing 24^{+0{,}021}$ khoét – doa tinh đạt IT7, $H7$, $Ra = 0{,}4,\mu\text{m}$.
- Trục cam: Chịu lực dọc trục, lực hướng tâm, mô men xoắn và mô men uốn thay đổi theo chu kỳ. Bề mặt làm việc chính là cổ trục $\varnothing 25$, $\varnothing 30$ và các rãnh then dùng để lắp cam và bánh răng.
Chương 5: Kết luận và kiến nghị
Tổng kết toàn bộ quá trình thiết kế, chuẩn hóa thông số và xây dựng mô hình 3D cho các nhóm chi tiết điển hình, đồng thời đưa ra kiến nghị về việc mở rộng cơ sở dữ liệu chi tiết máy cho các khóa nghiên cứu tiếp theo.
Kết quả và đóng góp
Bảng tổng hợp thông số kỹ thuật các chi tiết máy điển hình
| Nhóm chi tiết |
Tên chi tiết |
Bề mặt làm việc chính |
Phương pháp gia công |
Cấp chính xác |
Miền dung sai / Kích thước |
Độ nhám ($Ra/Rz$) |
| Dạng càng |
Càng lắc |
Lỗ $\varnothing 24$ |
Khoét, doa tinh |
IT7 |
$\varnothing 24^{+0{,}021}$ ($H7/k6$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
|
Lỗ $\varnothing 16$ |
Khoan, khoét, doa tinh |
IT7 |
$\varnothing 16^{+0{,}018}$ ($H7/e8$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
Càng gạt |
Lỗ $\varnothing 30$ |
Khoét, doa tinh |
IT7 |
$\varnothing 30^{+0{,}021}$ ($H7/k6$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
|
Lỗ $\varnothing 20$ |
Khoan, khoét, doa tinh |
IT7 |
$\varnothing 20^{+0{,}021}$ ($H7/e8$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
Chạc ba |
Lỗ $\varnothing 14$, $\varnothing 12$ |
Khoan, khoét, doa tinh |
IT7 |
$H7/k6$ |
$Ra = 0{,}4,\mu\text{m}$ |
|
|
Trụ ngoài $\varnothing 20$ |
Tiện tinh |
IT7 |
$\varnothing 20_{-0{,}041}^{-0{,}02}$ ($H7/f7$) |
$Ra = 1{,}6,\mu\text{m}$ |
|
Tay biên |
Lỗ $\varnothing 20$ |
Khoan, khoét, doa tinh |
IT7 |
$\varnothing 20^{+0{,}021}$ ($H7/k6$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
|
Lỗ $\varnothing 12$ |
Khoan, khoét, doa tinh |
IT7 |
$\varnothing 12^{+0{,}018}$ ($H7/f8$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
Thanh truyền |
Lỗ $\varnothing 36$, $\varnothing 24$ |
Khoét, doa tinh |
IT7 |
$H7/k6$ |
$Ra = 0{,}4,\mu\text{m}$ |
|
|
Lỗ $\varnothing 22$ |
Khoét, doa tinh |
IT7 |
$\varnothing 22^{+0{,}021}$ ($H7/f8$) |
$Ra = 0{,}4,\mu\text{m}$ |
|
Chạc điều chỉnh |
Lỗ $\varnothing 19$ (lắp ổ lăn) |
Tiện tinh |
IT7 |
$\varnothing 19^{+0{,}021}$ ($H7/k6$) |
$Ra = 0{,}8,\mu\text{m}$ |
|
|
Rãnh dẫn hướng $10$ |
Phay tinh |
IT7 |
$10^{+0{,}015}$ |
$Ra = 1{,}6,\mu\text{m}$ |
| Dạng hộp |
Thân bơm |
Lỗ $\varnothing 62$ |
Khoét, doa tinh |
IT7 |
$\varnothing 62^{+0{,}037}$ |
$Ra = 1{,}25,\mu\text{m}$ |
|
Giá đỡ trục |
Lỗ $\varnothing 30$, $\varnothing 25$ |
Khoét, doa tinh |
IT7 |
$\varnothing 30^{+0{,}021}$ |
$Ra = 0{,}4,\mu\text{m}$ |
|
Giá trượt đỡ trục |
Lỗ $\varnothing 38$ |
Khoét, doa tinh |
IT9 |
$\varnothing 38^{+0{,}031}$ |
$Ra = 1{,}4,\mu\text{m}$ |
|
|
Rãnh mang cá |
Phay tinh |
IT7 |
Khớp trượt |
$Ra = 0{,}4,\mu\text{m}$ |
|
Hộp đỡ |
Lỗ $\varnothing 46, \varnothing 61, \varnothing 90$ |
Tiện tinh |
IT7 |
$H7$ |
$Ra = 1{,}6,\mu\text{m}$ |
|
Nắp đỡ trục |
Lỗ $\varnothing 18, \varnothing 24, \varnothing 26$ |
Khoan, khoét, doa tinh |
IT7 |
$H7$ |
$Ra = 0{,}4,\mu\text{m}$ |
| Dạng trục |
Trục nắp điều chỉnh |
Trụ $\varnothing 25$ |
Tiện tinh, mài tinh |
IT7 |
$\varnothing 25_{-0{,}021}$ ($h7$) |
$Ra = 0{,8},\mu\text{m}$ |
|
|
Lỗ $\varnothing 24$ |
Khoét, doa tinh |
IT7 |
$\varnothing 24^{+0{,}021}$ ($H7$) |
$Ra = 0{,}4,\mu\text{m}$ |
Đóng góp kỹ thuật và giải pháp đề xuất
- Chuẩn hóa thông số hình học và công nghệ: Xử lý triệt để các sai sót trên bản vẽ gốc bằng phương pháp tỷ lệ và phân tích chức năng làm việc, thiết lập hệ thống dung sai kích thước, dung sai hình học và độ nhám bề mặt đồng bộ theo TCVN 2245-1999.
- Tối ưu hóa kết cấu cơ khí: Đề xuất cải tiến hình dáng các chi tiết nhằm giảm lượng kim loại cắt gọt, giảm quãng đường chạy dao, tạo điều kiện gá đặt thuận tiện và tăng độ cứng vững trong quá trình gia công.
- Xây dựng cơ sở dữ liệu 3D: Tạo lập thư viện 3D tham số hóa tích hợp trực tiếp vào môi trường offline của Solidworks, khắc phục nhược điểm phức tạp, rời rạc của các công cụ tra cứu nước ngoài như MISUMI, đóng góp tài nguyên trực quan cho đào tạo cơ khí chế tạo máy.
Hạn chế và hướng nghiên cứu tiếp
- Hạn chế:
- Phạm vi dữ liệu thiết kế tập trung chủ yếu vào các chi tiết máy thuộc nhóm dạng càng, dạng hộp và một số chi tiết dạng trục; các nhóm chi tiết dạng bạc, bánh răng và các cụm máy phức tạp chưa được phân tích toàn diện.
- Quá trình xác định một số kích thước bị thiếu trên bản vẽ cũ phải dựa vào phương pháp đo tỷ lệ hình học kết hợp suy đoán công năng, có thể tồn tại sai lệch nhỏ so với thiết kế gốc của nhà sản xuất.
- Hướng nghiên cứu tiếp:
- Bổ sung và mở rộng thư viện sang các nhóm chi tiết dạng bạc ($L/D = 0{,}5 \div 3{,}5$), các loại bánh răng (bánh răng trụ, bánh răng côn, bánh vít), lò xo và các cụm truyền động hoàn chỉnh.
- Nâng cao tính tự động hóa của thư viện thông qua lập trình bảng thông số kích thước (Design Table/Macros) trong Solidworks để người dùng có thể tùy biến kích thước chi tiết nhanh chóng.
Giá trị tham khảo
- Đối tượng sử dụng:
- Sinh viên ngành Cơ khí chế tạo máy, Cơ điện tử, Kỹ thuật công nghiệp: Sử dụng làm tài liệu học tập, tra cứu kích thước, yêu cầu kỹ thuật và phương pháp dựng hình 3D cho các đồ án môn học như Chi tiết máy, Công nghệ chế tạo máy, Đồ án tốt nghiệp.
- Giảng viên các trường kỹ thuật: Khai thác mô hình 3D và bản vẽ phân rã phục vụ bài giảng trực quan, mô phỏng nguyên lý hoạt động của cơ cấu máy.
- Nội dung tham khảo giá trị nhất:
- Toàn bộ quy trình phân tích tính công nghệ trong kết cấu cho 3 nhóm chi tiết điển hình (càng, hộp, trục).
- Bảng tổng hợp các chế độ lắp ghép tiêu chuẩn ($H7/k6, H7/e8, H7/f8, H7/f7, h7$) và tương quan giữa phương pháp gia công với cấp chính xác và độ nhám bề mặt.
Câu hỏi thường gặp
1. Đồ án áp dụng tiêu chuẩn nào để xác định các kiểu lắp ghép cho chi tiết máy?
Đồ án áp dụng Tiêu chuẩn Việt Nam TCVN 2245-1999. Tiêu chuẩn này quy định 69 kiểu lắp ghép theo hệ thống lỗ (với 17 kiểu lắp ghép ưu tiên) và 61 kiểu lắp ghép theo hệ thống trục (với 10 kiểu lắp ghép ưu tiên) cho dải kích thước từ 1 mm đến 500 mm.
2. Nhóm tác giả xử lý như thế nào khi bản vẽ chi tiết gốc bị thiếu kích thước hoặc thông số dung sai?
Khi thiếu kích thước, tác giả sử dụng phương pháp tỷ lệ đo từ các kích thước đã cho trên bản vẽ để suy ra trị số còn thiếu. Khi thiếu dung sai và độ nhám, tác giả dựa vào chức năng làm việc thực tế của bề mặt (mặt lắp ghép ổ lăn, mặt trượt hay bề mặt tự do) và tra cứu các bảng tiêu chuẩn trong giáo trình Dung sai – Kỹ thuật đo và sổ tay công nghệ chế tạo máy.
3. Tại sao các bề mặt làm việc của chi tiết dạng càng (như Càng lắc, Càng gạt, Tay biên) thường chọn kiểu lắp $H7/k6$ và $H7/e8$?
Kiểu lắp $H7/k6$ là mối lắp trung gian (xuất hiện cả độ hở và độ dôi nhỏ) dùng cho các lỗ chính cần định tâm tốt, tháo lắp dễ dàng với trục cố định. Kiểu lắp $H7/e8$ hoặc $H7/f8$ là mối lắp có độ hở, dùng cho các lỗ điều khiển ở đầu càng để các chốt hoặc trục có thể xoay và trượt linh hoạt trong quá trình truyền động.
4. Yêu cầu kỹ thuật đặc thù khi chế tạo cổ trục $\varnothing 25$ trên chi tiết Trục nắp điều chỉnh là gì?
Cổ trục $\varnothing 25$ là bề mặt lắp ghép quan trọng chịu mô men xoắn (thường lắp với ổ lăn). Bề mặt này yêu cầu gia công qua các bước: tiện tinh, xử lý nhiệt luyện và mài tinh (mài tròn ngoài) để đạt cấp chính xác IT7, miền dung sai $h7$ (kích thước $\varnothing 25_{-0{,}021}$), đạt độ bóng cấp 8 với độ nhám bề mặt $Ra = 0{,}8,\mu\text{m}$.
5. Thư viện 3D của tập đoàn MISUMI (Nhật Bản) có những nhược điểm gì theo khảo sát của đề tài?
Theo khảo sát của đề tài, phần mềm thư viện chi tiết máy 3D của MISUMI tuy có số lượng chi tiết phổ biến nhưng vẫn chưa bao quát đầy đủ mọi chi tiết cơ khí, giao diện người dùng còn phức tạp, khó thao tác và bắt buộc phải cài đặt thêm phần mềm phụ trợ vào máy tính.
Kết luận

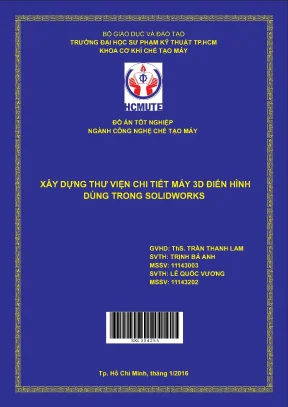

Đồ án tốt nghiệp "Xây dựng thư viện chi tiết máy 3D điển hình dùng trong Solidworks" đã hoàn thành việc phân loại, phân tích tính công nghệ kết cấu và chuẩn hóa các thông số kỹ thuật cho hệ thống chi tiết máy điển hình thuộc các nhóm dạng càng, dạng hộp và dạng trục. Dựa trên cơ sở lý thuyết công nghệ chế tạo máy và tiêu chuẩn TCVN 2245-1999, công trình đã xây dựng thành công bộ mô hình 3D tham số cùng hệ thống bản vẽ 2D hoàn chỉnh trên phần mềm Solidworks. Kết quả nghiên cứu cung cấp một cơ sở dữ liệu thư viện offline trực quan, phục vụ hiệu quả cho công tác giảng dạy, học tập và thiết kế cơ khí tại các trường đào tạo kỹ thuật.
