Bối cảnh và vấn đề nghiên cứu

Trong ngành công nghiệp đồ uống và chế biến rau quả, xu hướng tiêu dùng chuyển dịch từ các loại nước giải khát có gas sang các sản phẩm nước ép trái cây tự nhiên có giá trị dinh dưỡng cao. Trái dứa (Ananas comosus) là nguồn nguyên liệu dồi dào tại Việt Nam, đặc biệt là khu vực Đồng bằng sông Cửu Long, chứa nhiều vitamin C, khoáng chất và enzyme bromelin. Mặc dù sản lượng dứa cả nước đạt khoảng 500.000 tấn/năm trên diện tích canh tác khoảng 40.000 ha (năm 2013), phần lớn các sản phẩm chế biến từ dứa như dứa khoanh đóng hộp, nước dứa cô đặc chủ yếu phục vụ xuất khẩu, trong khi thị trường nội địa cho dòng sản phẩm nước dứa ép dạng trong còn nhiều tiềm năng chưa được khai thác đồng bộ.

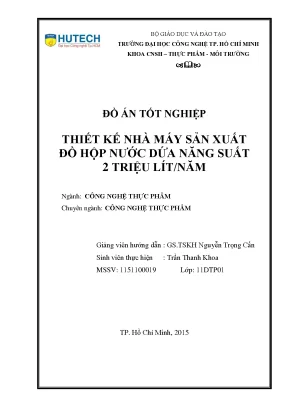

Đồ án tốt nghiệp "Thiết kế nhà máy sản xuất đồ hộp nước dứa năng suất 2 triệu lít/năm" do sinh viên Trần Thanh Khoa thực hiện dưới sự hướng dẫn của GS.TSKH Nguyễn Trọng Cẩn (Khoa Công nghệ Sinh học – Thực phẩm – Môi trường, Trường Đại học Công nghệ TP. Hồ Chí Minh, năm 2015) tập trung giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho một nhà máy chế biến thực phẩm.

Nhiệm vụ và mục tiêu thiết kế cụ thể bao gồm:

  1. Xác định địa điểm xây dựng nhà máy dựa trên các lập luận kinh tế – kỹ thuật về vùng nguyên liệu, hạ tầng giao thông, cấp thoát nước và năng lượng.
  2. Lựa chọn quy trình công nghệ sản xuất nước dứa ép dạng trong đóng lon dung tích 330 ml và tính toán cân bằng vật chất cho toàn bộ dây chuyền.
  3. Tính toán, lựa chọn máy móc thiết bị chính và thiết bị phụ trợ; bố trí mặt bằng dây chuyền sản xuất và tổng thể nhà máy.
  4. Xác định các nhu cầu phụ trợ kỹ thuật: tiêu thụ điện năng, cấp nước sản xuất - sinh hoạt, tiêu thụ hơi nhiệt và lựa chọn nồi hơi đốt dầu FO.
  5. Thiết lập sơ đồ tổ chức bộ máy nhân sự, kế hoạch an toàn lao động, vệ sinh công nghiệp và sơ bộ đánh giá chỉ tiêu kinh tế của dự án.

Phạm vi nghiên cứu và thiết kế:

  • Đối tượng: Quy trình công nghệ và hệ thống thiết bị sản xuất đồ hộp nước dứa dạng trong từ giống dứa Hoàng Hậu (Queen).
  • Địa điểm quy hoạch: Khu công nghiệp Vĩnh Lộc 2, Km 1929 – 1930 Quốc lộ 1A, ấp Voi Lá, xã Long Hiệp, huyện Bến Lức, tỉnh Long An.
  • Năng suất thiết kế: 2.000.000 lít sản phẩm/năm, hoạt động 300 ngày/năm, chế độ làm việc 2 ca/ngày.

Cơ sở lý thuyết và phương pháp tính toán

Đồ án dựa trên các cơ sở lý thuyết chuyên ngành công nghệ thực phẩm và kỹ thuật thiết kế nhà máy:

  • Đặc tính nguyên liệu: Sử dụng nhóm dứa Hoàng Hậu (Queen) có khối lượng trung bình 0,8 – 1,6 kg/trái, thịt vàng đậm, dịch ép có độ Brix tự nhiên 13°Bx và hàm lượng acid citric khoảng 0,51%. Thành phần quả dứa gồm 72 – 88% nước, 8 – 18,5% đường (chủ yếu là saccharose), 0,3 – 0,8% acid hữu cơ (acid citric chiếm 65%), cùng hệ enzyme protease (bromelin).
  • Tiêu chuẩn nguyên phụ liệu và phụ gia:
    • Nước sản xuất: Nước ngầm xử lý đạt quy chuẩn QCVN 02:2009/BYT và tiêu chuẩn nước sinh hoạt TCVN 5502:2003.
    • Đường: Đường tinh luyện RE (độ tinh khiết Saccharose ≥ 99,75%, độ ẩm ≤ 0,05%) dùng để nấu syrup 18°Bx.
    • Acid citric: Dạng tinh thể monohydrate hoặc khan, hàm lượng tinh khiết ≥ 99,5%, tro sulfat ≤ 0,05%, kim loại nặng Pb ≤ 5 mg/kg, As ≤ 3 mg/kg.
  • Phương pháp tính toán kỹ thuật:
    • Phương pháp cân bằng vật chất: Thiết lập phương trình cân bằng khối lượng cho từng công đoạn công nghệ từ 100 kg nguyên liệu dứa ban đầu, xác định tỷ lệ tổn thất thực tế qua từng khâu (cắt gọt, rửa, nghiền, gia nhiệt, ép, lọc, phối chế, chiết rót, ghép mí) để quy đổi ra nhu cầu nguyên liệu cho một ca và một ngày sản xuất.
    • Phương pháp chọn và tính toán thiết bị: Tính toán công suất làm việc thực tế của từng thiết bị dựa trên lưu lượng dòng vật chất, áp dụng hệ số an toàn vượt tải 10% ($N' = 1,1 \times N$) để lựa chọn thiết bị công nghiệp phù hợp từ các nhà sản xuất chế tạo máy thực phẩm (Trung Quốc, Nhật Bản, Ý, Việt Nam).
    • Phương pháp tính nhiệt và phụ trợ: Tính toán lượng nhiệt truyền qua bề mặt trao đổi nhiệt (nấu syrup, gia nhiệt bản mỏng, thanh trùng autoclave) và cân bằng nhiệt lượng để xác định công suất nồi hơi; tính toán công suất phụ tải điện và lưu lượng nước cấp.

Nội dung chính theo từng chương

Chương 1: Lập luận kinh tế kỹ thuật

Chương này phân tích các yếu tố vị trí địa lý và điều kiện hạ tầng tại KCN Vĩnh Lộc 2, huyện Bến Lức, tỉnh Long An:

  • Vùng nguyên liệu: Long An có sản lượng dứa năm 2014 đạt khoảng 14.000 tấn/năm, nằm sát các vùng nguyên liệu dứa lớn của Đồng bằng sông Cửu Long (Tiền Giang, Kiên Giang, Cần Thơ), giúp giảm chi phí vận chuyển.
  • Vị trí và giao thông: Nằm sát Quốc lộ 1A, cách trung tâm TP.HCM 25 km, sân bay Tân Sơn Nhất 28 km, cảng Bourbon Bến Lức 4 km, cảng Sài Gòn 27 km, kết nối thuận lợi với đại lộ Võ Văn Kiệt và Nguyễn Văn Linh.
  • Nguồn cấp năng lượng và phụ trợ: Nguồn điện giai đoạn 1 từ trạm 110/22kV Gò Đen; nguồn nước công suất 5.000 – 7.000 m³/ngày đêm từ nhà máy nước Gò Đen kết hợp khai thác nước ngầm tầng sâu 200 – 280 m; KCN có sẵn trạm xử lý nước thải tập trung công suất thiết kế 8.000 m³/ngày đêm.
Chỉ tiêu phân vùng Miền Bắc Miền Trung Miền Nam Cả nước (2013)
Diện tích canh tác dứa (nghìn ha) 9,1 13,5 16,0 38,6
Năng suất bình quân (tạ/ha) 94,2 – 194,5 70,8 – 145,3 151,9 – 234,3 143,4

Chương 2: Chọn quy trình công nghệ và cân bằng nguyên vật liệu

Quy trình công nghệ sản xuất nước dứa trong được xây dựng qua các bước liên tục:

  1. Tiếp nhận, lựa chọn và cắt cuống: Dứa chín kỹ thuật (vàng 2/3 mắt trở lên) được lựa chọn thủ công trên băng tải con lăn (vận tốc 0,12 – 0,15 m/s), cắt tỉa cuống và chồi ngọn (tổn thất 10%).
  2. Rửa: Dùng máy ngâm – rửa xối chấn động (vận tốc 0,2 m/s, tổn thất 0,3%).
  3. Nghiền xé và gia nhiệt: Dứa được nghiền nhỏ (tổn thất 0,5%), sau đó gia nhiệt bằng thiết bị trao đổi nhiệt bản mỏng ở 75 – 80°C trong 3 – 5 phút (tổn thất 0,2%) nhằm vô hoạt enzyme protease và pectinase, làm giảm độ nhớt và tăng hiệu suất ép.
  4. Ép và lọc: Dùng máy ép trục vít áp lực cao (tách 30% bã ép), dịch ép được chuyển ngay qua máy lọc khung bản để loại bỏ cặn lơ lửng (tổn thất 5%).
  5. Phối chế: Dịch dứa trong sau lọc được phối trộn với syrup đường RE 18°Bx và acid citric trong bồn khuấy turbin 2 tầng, đưa sản phẩm về độ khô ≥ 16% Brix, pH 4,0 – 4,2 và hàm lượng acid 0,45%.
  6. Chiết rót, ghép mí, thanh trùng: Dịch nước dứa được rót nóng vào lon nhôm 330 ml ở nhiệt độ 70°C (thời gian 30 – 40 giây) để bài khí, sau đó ghép mí tự động. Thanh trùng trong thiết bị autoclave nằm ngang theo công thức: 10 phút gia nhiệt lên 85°C – 10 phút giữ nhiệt ở 85°C – 10 phút làm nguội về nhiệt độ thường.
  7. Bảo ôn: Sản phẩm lưu kho bảo ôn 15 ngày trước khi KCS kiểm tra cảm quan, hóa lý và vi sinh vật (Staphylococcus aureus = 0, Coliforms = 0, E. coli = 0, nấm men/mốc = 0 trong 1 ml).
Công đoạn công nghệ Đầu vào (kg) Tổn thất / Tăng khối lượng (%) Đầu ra (kg)
Dứa nguyên liệu ban đầu 100,00 - 100,00
Cắt cuống, chồi ngọn 100,00 -10,0% 90,00
Rửa sạch 90,00 -0,3% 89,73
Nghiền xé 89,73 -0,5% 89,23
Gia nhiệt bản mỏng 89,23 -0,2% 89,05
Ép trục vít 89,05 -30,0% (bã ép) 62,40
Lọc khung bản 62,40 -5,0% 59,28
Phối chế (+ syrup 18% & acid) 59,28 +89,37 kg phối chế (-0,5% dính bồn) 147,91
Rót lon 330 ml 147,91 -0,5% 147,17
Ghép mí lon 147,17 -0,2% 146,88

Theo tỷ trọng dung dịch $d = 1.087\text{ kg/m}^3$, để đạt sản lượng 2 triệu lít/năm (tương đương 6.666,67 lít/ngày và 7.246,67 kg thành phẩm/ngày), nhà máy cần các định mức nguyên liệu mỗi ngày:

  • Dứa quả tươi: 4.933,72 kg/ngày (2.466,86 kg/ca).
  • Đường tinh luyện RE: 790,92 kg/ngày (395,46 kg/ca).
  • Nước phối chế: 3.594,24 kg/ngày (1.797,12 kg/ca).
  • Acid citric: 32,60 kg/ngày (16,30 kg/ca).
  • Vỏ lon 330 ml: 20.202 lon/ngày (10.101 lon/ca).

Chương 3: Tính toán, bố trí mặt bằng phân xưởng và mặt bằng nhà máy

Trên cơ sở năng suất từng giờ của dây chuyền ($616,72\text{ kg dứa/h}$ và $905,36\text{ kg thành phẩm/h}$), đồ án tính toán công suất và chọn danh mục thiết bị chính đồng bộ:

Tên thiết bị Model / Xuất xứ Năng suất thiết bị Công suất điện Số lượng
Máy ngâm – rửa xối CXJ-5 (Saiwei, Trung Quốc) 1,7 tấn/h 2,5 kW 01
Máy nghiền dứa RC-L (Sanritsu, Nhật Bản) 1,7 tấn/h 3,7 kW 01
Thiết bị gia nhiệt dạng tấm Sondex H3 (Nhật Bản) 1,7 tấn/h 4,7 kW 01
Máy ép trục vít SP-K (FKC, Nhật Bản) 1,7 tấn/h (hiệu suất 92%) 4,0 kW 01
Thiết bị lọc khung bản BKL4/400 (Saiwei, Trung Quốc) 1,0 – 1,5 m³/h 2,0 kW 01
Nồi nấu syrup ZA30 (Trung Quốc) Phù hợp mẻ phối chế - 01
Bồn phối chế 2 tầng cánh khuấy Z300 (Trung Quốc) Hệ số chứa đầy $\varphi = 0,8$ - 01
Máy rót lon & ghép mí tự động GT7B12-FGJ25 (Nhật Bản) Tự động đồng bộ - 01
Nồi thanh trùng autoclave GH4-SC (Trung Quốc) Vận hành gián đoạn - 01
Băng tải con lăn tiếp liệu HU7 (Trung Quốc) Phù hợp dây chuyền - 01
Bơm thực phẩm chuyên dụng EB250 (Ý) Đẩy dịch ép và syrup - 01
Cân nguyên liệu công nghiệp PMD 076 (Việt Nam) Cân tiếp nhận dứa - 01

Mặt bằng tổng thể nhà máy được phân khu chức năng: Phân xưởng sản xuất chính, kho nguyên liệu dứa tươi, kho đường và phụ gia, kho bao bì lon, kho thành phẩm bảo ôn, khu xử lý nước ngầm, trạm biến áp, nhà nồi hơi, khu xử lý nước thải cục bộ và khối văn phòng điều hành.

Chương 4: Tính điện - Nước - Hơi

  • Tính toán tiêu thụ nhiệt - hơi: Xác định lượng hơi nước bão hòa cần cấp cho ba công đoạn sử dụng nhiệt chính: nồi nấu syrup (ở 95 – 100°C), thiết bị gia nhiệt dạng tấm (75 – 80°C) và nồi thanh trùng autoclave (85°C). Từ tổng phụ tải nhiệt, đồ án lựa chọn nồi hơi đốt dầu FO phù hợp để cung ứng liên tục.
  • Tính toán lượng nước sử dụng: Nhu cầu nước sản xuất bao gồm nước rửa nguyên liệu dứa ($6\text{ m}^3\text{/h}$ cho máy rửa CXJ-5), nước nấu syrup phối chế ($3.594,24\text{ kg/ngày}$), nước vệ sinh thiết bị (CIP) và nước cấp sinh hoạt cho cán bộ công nhân viên.
  • Tính toán tiêu thụ điện năng: Bao gồm tổng điện năng động lực cho toàn bộ động cơ máy móc thiết bị (băng tải, máy rửa, máy nghiền, bơm dịch, máy ép, máy ghép mí) và điện năng chiếu sáng cho các phân xưởng và khu hành chính.

Chương 5: Bộ máy tổ chức nhân sự và vệ sinh, an toàn lao động

  • Cơ cấu tổ chức: Nhà máy hoạt động theo mô hình trực tuyến - chức năng, đứng đầu là Ban Giám đốc, hỗ trợ bởi các phòng ban chuyên môn: Phòng Kinh doanh, Phòng Kế hoạch và Đầu tư, Phòng Hành chính, Phòng Nghiên cứu và Phát triển (R&D), Phòng Quản lý chất lượng (KCS), Quản đốc phân xưởng sản xuất và Công đoàn.
  • Nhân lực lao động: Được tính toán và phân bổ thành hai nhóm: lao động trực tiếp (vận hành thiết bị rửa, gọt tỉa, nghiền, ép, lọc, phối chế, chiết rót, thanh trùng, nhập kho) và lao động gián tiếp (quản lý, kỹ sư KCS, R&D, bảo vệ, hành chính).
  • An toàn lao động và bảo vệ môi trường: Đề ra nội quy an toàn vận hành áp lực (nồi hơi, autoclave), trang bị bảo hộ lao động, quy trình vệ sinh công nghiệp phân xưởng thực phẩm và hệ thống thu gom nước thải đấu nối vào trạm xử lý của KCN Vĩnh Lộc 2.

Chương 6: Sơ bộ tính kinh tế

Chương này tổng hợp các hạng mục dự toán tài chính:

  • Chi phí đầu tư xây dựng các hạng mục công trình nhà xưởng, kho tàng và hạ tầng kỹ thuật.
  • Chi phí mua sắm, nhập khẩu và lắp đặt máy móc thiết bị chính, thiết bị phụ.
  • Dự toán chi phí nguyên liệu chính (dứa quả), nguyên liệu phụ (đường tinh luyện RE, acid citric, vỏ lon, nắp nhôm, thùng carton) theo thời giá năm 2015.
  • Dự toán quỹ lương cho công nhân sản xuất và cán bộ quản lý.
  • Xác định giá thành đơn vị sản phẩm lon nước dứa 330 ml, dự tính doanh thu, lợi nhuận hàng năm và thời gian thu hồi vốn đầu tư của dự án.

Kết quả và đóng góp

  1. Kết quả tính toán kỹ thuật:

    • Đã thiết lập hoàn chỉnh bảng cân bằng vật chất: để sản xuất được $146,88\text{ kg}$ nước dứa thành phẩm cần $100\text{ kg}$ dứa nguyên liệu. Với năng suất 2 triệu lít/năm ($7.246,67\text{ kg/ngày}$), khối lượng nguyên liệu dứa đầu vào cần đáp ứng là $4.933,72\text{ kg/ngày}$.
    • Xác định được chế độ xử lý nhiệt tối ưu: gia nhiệt dịch nghiền ở 75 – 80°C trong 3 – 5 phút để vô hoạt enzyme, chiết rót nóng ở 70°C (30 – 40 giây) và thanh trùng ở 85°C theo chu trình 10-10-10 phút trong autoclave nằm ngang.
    • Lựa chọn đồng bộ hệ thống 12 thiết bị công nghệ và phụ trợ chính từ các hãng sản xuất đảm bảo công suất thiết kế vượt tải 10%.

  2. Giải pháp kỹ thuật đề xuất:

    • Bố trí nhà máy tại KCN Vĩnh Lộc 2 (Bến Lức, Long An) giúp tối ưu hóa cự ly vận chuyển nguyên liệu dứa từ các tỉnh lân cận và phân phối sản phẩm về thị trường TP.HCM.
    • Kết hợp công đoạn gia nhiệt bản mỏng trước khi ép và lọc khung bản giúp nước dứa đạt độ trong, hạn chế hiện tượng sẫm màu do phản ứng oxy hóa của polyphenol/tannin.

  3. Đóng góp của đồ án:

    • Cung cấp một bản thiết kế công nghệ hoàn chỉnh, có số liệu tính toán chi tiết từ nguyên liệu đầu vào đến thành phẩm đóng lon 330 ml cho ngành chế biến rau quả.
    • Hệ thống hóa các chỉ tiêu kiểm soát chất lượng từ nước sản xuất (QCVN 02:2009/BYT), đường RE, acid citric đến chỉ tiêu vi sinh và cảm quan của sản phẩm nước dứa trong đóng hộp.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế:
    • Đồ án chưa tính toán sâu giải pháp công nghệ tận dụng phế liệu sau chế biến (chồi ngọn dứa loại bỏ chiếm 10%, bã ép dứa chiếm 30% khối lượng nguyên liệu) để sản xuất thức ăn gia súc hoặc thu hồi enzyme bromelin.
    • Số liệu tiêu thụ nhiệt, điện và nước mới dừng ở mức tính toán lý thuyết theo công suất thiết bị, chưa phản ánh đầy đủ dao động phụ tải theo mùa vụ dứa thực tế.
  • Hướng phát triển:
    • Nghiên cứu bổ sung dây chuyền thu hồi enzyme bromelin từ phụ phẩm (vỏ, bã ép, lõi dứa) nhằm gia tăng hiệu quả kinh tế cho nhà máy.
    • Ứng dụng các công nghệ màng lọc hiện đại (vi lọc, siêu lọc) thay thế một phần cho quá trình lọc khung bản truyền thống để nâng cao độ trong và bảo toàn hương thơm tự nhiên của dịch dứa.

Giá trị tham khảo

Đồ án là tài liệu tham khảo hữu ích cho:

  • Sinh viên chuyên ngành Công nghệ Thực phẩm, Đảm bảo chất lượng và Quản trị doanh nghiệp thực phẩm khi thực hiện đồ án môn học Thiết kế nhà máy thực phẩm hoặc Khóa luận tốt nghiệp.
  • Các kỹ sư công nghệ và nhà đầu tư cần số liệu tham khảo về định mức cân bằng vật chất dứa quả, thông số lựa chọn thiết bị chiết rót - ghép mí lon nhôm và quy trình thanh trùng đồ hộp nước quả có độ acid tự nhiên cao.

Câu hỏi thường gặp

  1. Nhà máy lựa chọn giống dứa nào làm nguyên liệu chính và yêu cầu chất lượng ra sao? Nhà máy sử dụng giống dứa Hoàng Hậu (Queen) có khối lượng trung bình 0,8 – 1,6 kg/trái, độ Brix tự nhiên của dịch ép là 13°Bx. Quả dứa khi nhập liệu phải tươi, cuống dài không quá 10 cm, độ chín nở từ 2/3 mắt trở lên (độ chín 2 đến độ chín 4), ruột vàng nhạt, không dập nát, không có mùi lên men hay sâu bệnh.

  2. Tỷ lệ tiêu hao nguyên liệu dứa để sản xuất thành phẩm là bao nhiêu? Theo tính toán cân bằng vật chất, cứ 100 kg dứa nguyên liệu tươi qua các công đoạn chế biến và phối trộn với syrup đường 18°Bx cùng acid citric sẽ thu được 146,88 kg nước dứa thành phẩm đóng lon. Để đạt sản lượng 2 triệu lít/năm (7.246,67 kg/ngày), nhà máy cần nhập 4.933,72 kg dứa tươi/ngày.

  3. Thông số của chế độ gia nhiệt và thanh trùng trong quy trình được xác định như thế nào?

    • Gia nhiệt dịch nghiền: Thực hiện bằng thiết bị trao đổi nhiệt dạng bản mỏng Sondex H3 ở nhiệt độ 75 – 80°C trong thời gian 3 – 5 phút.
    • Rót lon: Rót nóng ở nhiệt độ 70°C trong 30 – 40 giây.
    • Thanh trùng: Thực hiện trong nồi autoclave nằm ngang GH4-SC ở 85°C theo chế độ: 10 phút gia nhiệt, 10 phút giữ nhiệt ở 85°C, 10 phút làm nguội.

  4. Sản phẩm nước dứa đóng lon 330 ml phải đáp ứng các tiêu chuẩn hóa lý và cảm quan nào? Sản phẩm có trạng thái lỏng dạng trong, màu vàng, mùi vị đặc trưng của dứa; hàm lượng chất khô hòa tan đạt ≥ 16% Brix; hàm lượng acid tổng số (tính theo acid citric) đạt 0,2 – 0,6%; pH sản phẩm sau phối chế duy trì ở mức 4,0 – 4,2.

  5. Tại sao nhà máy được chọn đặt tại KCN Vĩnh Lộc 2, huyện Bến Lức, tỉnh Long An? Vị trí này nằm gần vùng nguyên liệu dứa Long An (sản lượng 14.000 tấn/năm 2014) và các tỉnh miền Tây lân cận; giao thông kết nối trực tiếp với Quốc lộ 1A, cách TP.HCM 25 km, cách cảng Bourbon Bến Lức 4 km; đồng thời KCN có sẵn hạ tầng cấp điện từ trạm 110/22kV Gò Đen, nguồn cấp nước 5.000 – 7.000 m³/ngày đêm và trạm xử lý nước thải 8.000 m³/ngày đêm.

Kết luận

Đồ án tốt nghiệp của sinh viên Trần Thanh Khoa đã giải quyết trọn vẹn nhiệm vụ thiết kế nhà máy sản xuất đồ hộp nước dứa trong năng suất 2 triệu lít/năm đặt tại KCN Vĩnh Lộc 2, tỉnh Long An. Tác giả đã thiết lập được quy trình công nghệ hợp lý, tính toán chi tiết cân bằng vật chất, lựa chọn đồng bộ hệ thống thiết bị chế biến và lập dự toán các hạng mục phụ trợ điện - nước - hơi. Đây là một công trình thiết kế kỹ thuật thực phẩm có cấu trúc chặt chẽ, số liệu minh bạch và giá trị ứng dụng cao trong học thuật cũng như thực tiễn chế biến nông sản.
