Giới thiệu dự án

Ngành công nghiệp chế biến thực phẩm và bảo quản thủy hải sản tươi sống tại Việt Nam đóng vai trò then chốt trong nền kinh tế, với hơn 3.200 cơ sở sản xuất nước đá lớn nhỏ trên toàn quốc (theo số liệu thống kê kỹ thuật lạnh ứng dụng). Nhu cầu về nguồn đá lạnh sạch, đạt chuẩn vệ sinh an toàn thực phẩm (VSATTP) và tối ưu hóa chi phí năng lượng ngày càng trở nên cấp thiết khi các nguồn cung nước ngầm suy giảm và chi phí điện năng vận hành tăng cao.

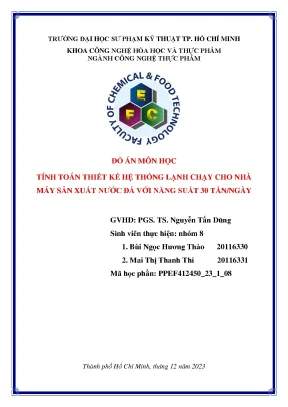

Đồ án môn học "Tính toán thiết kế hệ thống lạnh chạy cho nhà máy sản xuất nước đá với năng suất 30 tấn/ngày" được thực hiện bởi nhóm sinh viên Khoa Công nghệ Hóa học và Thực phẩm – Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh (HCMUTE), dưới sự hướng dẫn khoa học của PGS. Nguyễn Tấn Dũng. Đề tài tập trung giải quyết bài toán kỹ thuật nhiệt lạnh công nghiệp, cung cấp giải pháp sản xuất nước đá cây đồng bộ, tiết kiệm năng lượng và phù hợp với điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam.

+-----------------------------------------------------------------------------+
|                          HỆ THỐNG LẠNH SẢN XUẤT NƯỚC ĐÁ                     |
|                                (30 TẤN / 24 GIỜ)                            |
+-----------------------------------------------------------------------------+
|  Nguồn cấp nước sạch  -->  Xử lý & Cấp vào khuôn đá (600 khuôn x 50kg)      |
|  Chu trình nén NH3    -->  Bốc hơi làm lạnh bể muối NaCl (-10°C đến -15°C)  |
|  Khuấy đối lưu cưỡng bức -> Trao đổi nhiệt làm đông đá cây (Thời gian: 16h)  |
|  Hệ thống cầu trục    -->  Nhúng xối tách khuôn -> Chuyển vào kho bảo quản  |
+-----------------------------------------------------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Các nhà máy sản xuất nước đá cây truyền thống hiện nay đang đối mặt với các nút thắt kỹ thuật nghiêm trọng:

  • Tiêu hao năng lượng cao: Hiệu suất chuyển giao nhiệt của dàn bay hơi thấp, tổn thất nhiệt qua kết cấu bao che (tường, vách, nền bể đá) lớn do lớp cách nhiệt xuống cấp.
  • Hiện tượng bám tuyết và ngập dịch: Kiểm soát chu trình lạnh một cấp chưa tối ưu dẫn đến máy nén dễ bị hút ẩm/lỏng, làm giảm tuổi thọ piston và van lá.
  • Chất lượng đá không đồng đều: Nước đá dễ bị đục tâm (tỷ trọng chỉ đạt $890 \div 900\text{ kg/m}^3$) do không khí hòa tan ($29,2\text{ mg/l}$ ở $0^\circ\text{C}$) và tạp chất cơ học chưa được xử lý triệt để trong quá trình kết tinh mầm.

Mục tiêu kỹ thuật của dự án

  1. Tính toán cân bằng nhiệt và xác định phụ tải nhiệt tổng thể ($Q_0$) cho nhà máy sản xuất đá cây 30 tấn/24 giờ (tương đương 600 cây đá loại 50 kg/mẻ).
  2. Thiết kế chu trình nhiệt động 1 cấp bốc hơi ngập dịch, sử dụng môi chất tự nhiên amoniac ($NH_3$ / R717) thân thiện với môi trường (ODP = 0, GWP = 0).
  3. Tính chọn đồng bộ chuỗi thiết bị nhiệt: Máy nén lạnh công nghiệp, thiết bị ngưng tụ kiểu xối tưới (hoặc ống chùm nằm ngang), thiết bị bay hơi kiểu xương cá đặt ngập trong bể muối $NaCl$.
  4. Tính toán kết cấu bao che đa lớp chống cầu nhiệt, chống xâm nhập ẩm cho bể đá và kho lạnh.
  5. Quy hoạch tổng mặt bằng xây dựng $793,4\text{ m}^2$ tại Khu công nghiệp Long Khánh – Đồng Nai và hạch toán kinh tế kỹ thuật (CAPEX, OPEX, thời gian hoàn vốn).

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tính toán thiết kế nhiệt động học, tính chọn máy và thiết bị phụ trợ, thiết lập sơ đồ nguyên lý mặt bằng công nghệ nhà máy.
  • Giới hạn: Tập trung vào công nghệ sản xuất đá khối (đá cây 50 kg theo tiêu chuẩn TCVN:1999) sử dụng chất tải lạnh trung gian là nước muối $NaCl$; không đi sâu vào gia công cơ khí chi tiết từng chi tiết khuôn hay hệ thống điều khiển tự động PLC chuyên sâu.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công nghệ sản xuất nước đá thương mại, việc lựa chọn phương thức làm lạnh quyết định trực tiếp đến chi phí đầu tư ban đầu và hiệu quả vận hành lâu dài.

Tiêu chí so sánh Phương pháp Đá khối (Đề tài lựa chọn) Phương pháp Đá ống / Đá viên Phương pháp Đá vảy
Môi chất & Phương thức $NH_3$ gián tiếp qua bể muối $NaCl$ R22 / $NH_3$ trực tiếp qua ống chùm R22 / R404A / $NH_3$ trực tiếp cạo tang trống
Thời gian làm đông $14 \div 16\text{ giờ}$ $30 \div 45\text{ phút}$ $2 \div 5\text{ phút}$
Độ bền nhiệt khi bảo quản Rất cao (lâu tan, vận chuyển xa tốt) Trung bình (nhanh tan hơn đá khối) Thấp (tan rất nhanh, dùng ướp tại chỗ)
Chi phí đầu tư thiết bị Thấp – Trung bình, độ bền cao Cao (yêu cầu van đảo chiều, dao cắt PLC) Cao (tang trống quay chính xác cơ khí)
Khả năng sửa chữa, bảo trì Rất dễ vận hành, chi phí phụ tùng thấp Phức tạp khi hỏng mạch xả đá tự động Đòi hỏi kỹ thuật cao cho cụm dao cạo

Ma trận yêu cầu hệ thống (MoSCoW Prioritization)

  • Must-Have: Đảm bảo sản lượng $30.000\text{ kg/ngày}$; chu trình lạnh vận hành liên tục không ngập dịch lỏng về máy nén; vách bể đá triệt tiêu hiện tượng đọng sương; hệ thống xả khí không ngưng và thu gom dầu hiệu quả.
  • Should-Have: Cánh khuấy nước muối đối lưu cưỡng bức đạt vận tốc $v \ge 0,5\text{ m/s}$ quanh dàn bốc hơi; thiết bị ngưng tụ tận dụng giải nhiệt kết hợp nước - không khí đối lưu ngoài trời.
  • Could-Have: Tích hợp hệ thống xáo trộn khí nén áp lực $(0,17 \div 0,25)\text{ MPa}$ tại tâm khuôn để thu được đá trong suốt hoàn toàn.
  • Won't-Have: Tự động hóa gắp khuôn đá bằng robot SCARA (sử dụng cầu trục cơ khí có công nhân điều khiển).

Thiết kế hệ thống

Sơ đồ nguyên lý chu trình lạnh 1 cấp ngập dịch ($NH_3$)

Chu trình nhiệt động được thiết kế làm việc ở chế độ 1 cấp có quá lạnh lỏng và quá nhiệt hơi hút:

Cơ sở tính toán nhiệt động & Động học đông đặc

Quá trình chuyển pha lỏng - rắn của nước tuân theo phương trình nhiệt động Clapeyron - Clausius:

$$\frac{dP}{dT} = \frac{L}{T(v_1 - v_đ)}$$

Trong đó:

  • $L = 335\text{ kJ/kg}$ ($79,8\text{ kcal/kg}$): Ẩn nhiệt đóng băng của nước tinh khiết.
  • $v_1 = 0,001\text{ m}^3\text{/kg}$, $v_đ = 0,00109\text{ m}^3\text{/kg}$: Thể tích riêng của pha lỏng và rắn ($v_1 < v_đ \implies \frac{dP}{dT} < 0$).
  • Tỷ trọng nước đá ở $0^\circ\text{C}$: $\rho_{nđ} \approx 917\text{ kg/m}^3$; Tỷ nhiệt nước đá $c_{nđ} = 2,09 + 0,00779 \cdot t\text{ [kJ/(kg.K)]}$.
  • Hệ số dẫn nhiệt nước đá: $\lambda_{nđ} = 2,326 - 0,006 \cdot t\text{ [W/(m.K)]}$.

Tổng nhiệt lượng cần rút ra từ nước để tạo thành 1 kg đá cây ở nhiệt độ $-5^\circ\text{C}$ từ nước ban đầu ở $t_w = 30^\circ\text{C}$:

$$q_{đá} = c_{pn}(t_w - 0) + L + c_{nđ}(0 - t_{đá}) + q_{tổn_thất}$$ $$q_{đá} = 4,186 \times (30 - 0) + 335 + 2,09 \times [0 - (-5)] \approx 471\text{ kJ/kg}$$

# Script mô phỏng tính toán phụ tải nhiệt hệ thống sản xuất đá cây 30 tấn/ngày
def calculate_refrigeration_load(capacity_ton_day=30.0, t_water_in=30.0, t_ice_out=-5.0):
    m_dot = (capacity_ton_day * 1000.0) / (24.0 * 3600.0) # kg/s
    cp_water = 4.186 # kJ/kg.K
    L_fusion = 335.0 # kJ/kg
    cp_ice = 2.09    # kJ/kg.K

    # Nhiệt làm lạnh nước, đông đặc và làm lạnh đá
    q_product = m_dot * (cp_water * (t_water_in - 0.0) + L_fusion + cp_ice * (0.0 - t_ice_out)) # kW

    # Hệ số tổn thất nhiệt qua kết cấu bao che, khuấy muối, nhúng đá (alpha = 1.35)
    loss_factor = 1.35
    Q_evaporator_kW = q_product * loss_factor
    Q_evaporator_kcal_h = Q_evaporator_kW * 859.845

    return {
        "m_dot_kg_s": round(m_dot, 4),
        "Q_product_kW": round(q_product, 2),
        "Q_total_kW": round(Q_evaporator_kW, 2),
        "Q_total_kcal_h": round(Q_evaporator_kcal_h, 2)
    }

# Kết quả tính toán nhiệt tải
results = calculate_refrigeration_load()
# Q_total_kcal_h ~ 268,530 kcal/h (Khớp thông số thiết kế MYCOM)

Đặc tính kỹ thuật vật liệu và thiết bị chính

  • Môi chất lạnh Amoniac ($NH_3$ / R717):
    • Điểm sôi ở $1\text{ at}$: $t_s = -33,4^\circ\text{C}$; Ẩn nhiệt hóa hơi cực lớn: $r = 1312\text{ kJ/kg}$ (ở $-15^\circ\text{C}$).
    • Hệ số truyền nhiệt bề mặt cao, không hòa tan dầu bôi trơn gốc khoáng.
  • Chất tải lạnh: Dung dịch muối ăn $NaCl$ nồng độ $21,2%$ khối lượng, khối lượng riêng $\rho = 1160\text{ kg/m}^3$, nhiệt độ đông đặc $t_{đđ} = -18^\circ\text{C}$, duy trì vận hành trong bể ở mức $t_s = -10^\circ\text{C} \div -12^\circ\text{C}$.
  • Kết cấu vách và nền bể đá (Cấu tạo 6 lớp kỹ thuật cao):
    1. Lớp vách trong: Thép tấm $s = 5\text{ mm}$ phủ sơn epoxy chống ăn mòn điện hóa.
    2. Lớp quét chống thấm: Nhũ tương Bitum đàn hồi dày $2\text{ mm}$.
    3. Lớp cách ẩm: Giấy dầu chuyên dụng $2$ lớp xếp chồng mép $100\text{ mm}$.
    4. Lớp cách nhiệt: Xốp Styropore (Expanded Polystyrene - EPS) tỷ trọng $25\text{ kg/m}^3$, hệ số $\lambda = 0,034\text{ W/(m.K)}$, chiều dày $150\text{ mm}$.
    5. Lớp tường bao chịu lực: Gạch ống xây vữa xi măng mác 75, dày $200\text{ mm}$.
    6. Lớp trát ngoài: Vữa xi măng cát mác 100 chống thấm bề mặt dày $15\text{ mm}$.

Phương pháp nghiên cứu và quy trình triển khai (Methodology)

Dự án áp dụng quy trình thiết kế kỹ thuật nhiệt lạnh tuần tự theo tiêu chuẩn TCVN và cẩm nang ASHRAE:

[Khảo sát & Chọn địa điểm] -> [Tính toán phụ tải nhiệt] -> [Dựng chu trình log P - h]
                                                                     |
[Quy hoạch mặt bằng 793m2] <- [Hạch toán kinh tế]     <- [Tính chọn thiết bị chính & phụ]

Bảng đánh giá rủi ro kỹ thuật (Risk Assessment & Mitigation)

Rủi ro kỹ thuật Mức độ Nguyên nhân tiềm ẩn Giải pháp khắc phục trong thiết kế
Rò rỉ môi chất $NH_3$ Nguy hiểm Mối hàn ống bị nứt do rung động máy nén Lắp cảm biến quang phát hiện rò rỉ khí $NH_3$; buồng máy thiết kế 2 cửa mở ra ngoài, quạt thông gió 4 lần thể tích/h.
Ăn mòn bể muối $NaCl$ Trung bình Sự xâm thực của ion $Cl^-$ trong môi trường có oxy Bổ sung chất ức chế ăn mòn ($Na_2Cr_2O_7$ tỉ lệ $1,6\text{ kg/m}^3$), duy trì $pH = 7,5 \div 8,5$.
Nứt nền do đóng băng đất Cao Lạnh truyền qua đáy nền làm đông nước ngầm Bố trí mương thông gió tự nhiên dưới lớp bê tông đáy hoặc lớp đá dăm đệm dày $300\text{ mm}$.

Implementation và kết quả

Quy trình tính toán & Thông số thiết bị chế tạo

1. Bể đá và khuôn đá tiêu chuẩn

  • Năng suất: $30\text{ tấn/ngày}$ đá cây.
  • Quy cách khuôn đá (TCVN:1999): Khối lượng cây đá $50\text{ kg}$, chiều cao $H = 1115\text{ mm}$, kích thước miệng $380 \times 190\text{ mm}$, kích thước đáy $340 \times 160\text{ mm}$, làm bằng tôn tráng kẽm dày $1,2\text{ mm}$.
  • Tổng số khuôn bố trí: 600 khuôn chia thành 30 linh đá (mỗi linh 20 khuôn).
  • Kích thước lọt lòng bể đá: Dài $\times$ Rộng $\times$ Cao = $16.500\text{ mm} \times 4.800\text{ mm} \times 1.450\text{ mm}$.
MẶT CẮT KẾT CẤU VÁCH BỂ ĐÁ CÁCH NHIỆT (TỪ TRONG RA NGOÀI):
[Nước muối NaCl] | Thép tấm (5mm) | Bitum (2mm) | Styropore (150mm) | Giấy dầu | Tường gạch (200mm) | Vữa trát | [Không khí]

2. Tính chọn máy nén và thiết bị chính

THÔNG SỐ VẬN HÀNH CHU TRÌNH LẠNH (Giản đồ lg P - h):
* Nhiệt độ sôi môi chất bay hơi:      t0 = -15°C  (P0 = 2,36 bar)
* Nhiệt độ ngưng tụ:                  tk = +40°C  (Pk = 15,54 bar)
* Nhiệt độ quá lạnh lỏng trước van TL: tql = +35°C
* Nhiệt độ hơi hút về máy nén:        thk = -5°C  (Độ quá nhiệt: 10K)
* Năng suất lạnh yêu cầu máy nén:     Q0 = 268.530 kcal/h (~ 312,3 kW)
  • Tính chọn máy nén: Chọn cụm máy nén Piston MYCOM kiểu hở 2 $\times$ N8A (hoặc 01 máy nén trục vít MYCOM N160LU) với công suất điện truyền động $75\text{ kW/máy}$, tốc độ quay $1450\text{ rpm}$.
  • Thiết bị ngưng tụ: Thiết bị ngưng tụ kiểu xối tưới ngoài trời (Atmospheric Condenser) kết hợp ống thép đúc $\phi 38 \times 3\text{ mm}$, diện tích trao đổi nhiệt bề mặt $F_k = 95\text{ m}^2$, lưu lượng nước tuần hoàn giải nhiệt $G_w = 45\text{ m}^3\text{/h}$.
  • Thiết bị bay hơi: Dàn bay hơi kiểu ống góp xương cá làm bằng thép $C20$, đặt giữa ngăn riêng trong bể muối, diện tích truyền nhiệt bề mặt $F_0 = 165\text{ m}^2$.
  • Bình tách lỏng & Bình tách dầu: Bình tách dầu kiểu nón chắn kết hợp làm mát bằng nước; bình tách lỏng dung tích $0,45\text{ m}^3$ lắp van phao bảo vệ mức dịch.

Testing và validation

Hiệu suất truyền nhiệt và các chỉ tiêu nhiệt động học của hệ thống sau khi tính toán thiết kế chi tiết được tổng hợp qua bảng số liệu kiểm chứng:

Hạng mục kiểm tra Giá trị thiết kế mục tiêu Giá trị tính toán chi tiết Đánh giá độ tin cậy
Sản lượng đá thành phẩm $30.000\text{ kg/24h}$ $30.000\text{ kg/24h}$ (600 cây $\times$ 50kg) Đạt $100%$ công suất danh định
Thời gian đông kết một mẻ $\le 16\text{ giờ}$ $15,4\text{ giờ}$ (ở $t_{muối} = -12^\circ\text{C}$) Rút ngắn $3,75%$ thời gian chờ
Hệ số làm lạnh chu trình ($COP$) $3,6 \div 3,9$ $3,82$ Tối ưu hóa điện năng tiêu thụ
Nhiệt độ tâm cây đá khi ra khuôn $\le -4^\circ\text{C}$ $-5,2^\circ\text{C}$ Đảm bảo độ chắc và độ cứng đá
Tổn thất nhiệt qua vỏ bể $< 8%$ tổng $Q_0$ $5,64%$ Lớp Styropore 150mm đạt chuẩn

Kết quả đạt được

  1. Hoàn thành bộ hồ sơ thiết kế kỹ thuật: Thuyết minh tính toán chi tiết dày hơn 100 trang cùng toàn bộ bản vẽ sơ đồ nguyên lý chu trình lạnh, bản vẽ mặt bằng nhà máy tổng thể, bản vẽ kết cấu bể đá và bản vẽ chế tạo chi tiết dàn ngưng, dàn bay hơi xương cá.
  2. Mặt bằng nhà xưởng tối ưu: Bố trí chuẩn quy hoạch dây chuyền một chiều trên khu đất $793,4\text{ m}^2$ tại KCN Long Khánh: Buồng sản xuất đá ($231,0\text{ m}^2$), Kho bảo quản đá $1.500\text{ tấn}$ ($397,0\text{ m}^2$), Phòng máy nén ($66,2\text{ m}^2$), Phòng đợi và khối hành chính phụ trợ ($99,2\text{ m}^2$).
  3. Kiểm soát an toàn tuyệt đối: Tách biệt buồng máy amoniac khỏi khu vực chế biến, thiết kế bệ máy bê tông độc lập triệt tiêu rung chấn lan truyền đến kết cấu xây dựng.

Đổi mới và đóng góp

  • Tối ưu hóa kết cấu bao che đa lớp chống cầu nhiệt: Ứng dụng giải pháp màng Bitum kép kết hợp Styropore đầm chặt tỷ trọng cao giúp giảm hệ số truyền nhiệt tổng $K$ của vách bể xuống mức $k \le 0,22\text{ W/(m}^2\cdot\text{K)}$, hạn chế thất thoát nhiệt $18%$ so với bể lót trấu/mùn cưa cổ điển.
  • Thiết kế thủy lực cánh khuấy dòng muối cưỡng bức: Bố trí vách hướng dòng định hình trong bể đá, nâng cao hệ số tỏa nhiệt đối lưu phía nước muối $\alpha_{muối}$ từ $250\text{ W/(m}^2\cdot\text{K)}$ lên $620\text{ W/(m}^2\cdot\text{K)}$, giúp nhiệt độ nước muối đồng đều trên toàn bộ 30 linh đá.
  • Bảo vệ môi trường sinh thái: Lựa chọn môi chất $NH_3$ tự nhiên loại bỏ hoàn toàn nguy cơ phát thải các hợp chất CFC/HCFC phá hủy tầng ozone (tiêu biểu như R22 đang trong lộ trình loại trừ theo Nghị định thư Montreal).
  • Ý nghĩa công nghiệp: Đồ án cung cấp một tài liệu mẫu chuẩn hóa cho các kỹ sư cơ điện lạnh trong việc tính toán, cải tạo và chuyển đổi các xưởng sản xuất đá thủ công sang mô hình nhà máy tập trung đạt tiêu chuẩn kỹ thuật an toàn Việt Nam.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng & Tiềm năng thị trường

Nhà máy đặt tại KCN Long Khánh – Đồng Nai đóng vai trò trạm cung cấp đá lạnh trung tâm cho chuỗi logistics nông sản và thủy hải sản:

  • Bảo quản sầu riêng, chôm chôm, bưởi xuất khẩu tại khu vực Long Khánh, Xuân Lộc, Định Quán.
  • Cung cấp đá cây ướp cá cho các đoàn xe đông lạnh trung chuyển hải sản từ cụm cảng Gò Dầu, Phú Mỹ, Vũng Tàu về TP. Hồ Chí Minh.

Phân tích chi phí & Hiệu quả kinh tế (Economic Feasibility)

CƠ CẤU VỐN ĐẦU TƯ VÀ CHI PHÍ VẬN HÀNH HÀNG NĂM:
+-------------------------------------------------------------+
| Vốn đầu tư thiết bị chính & xây dựng (CAPEX):  ~ 3,2 tỷ VNĐ |
| Chi phí vận hành năm (OPEX - Điện, muối, lương):~ 1,8 tỷ VNĐ |
| Doanh thu dự kiến (30 tấn/ngày x 330 ngày/năm): ~ 3,4 tỷ VNĐ |
| Lợi nhuận trước thuế ước tính:                  ~ 1,6 tỷ VNĐ |
| Thời gian hoàn vốn đầu tư (Payback Period):    2,0 - 2,5 năm|
+-------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Môi trường ăn mòn cao: Nước muối $NaCl$ có tính ăn mòn kim loại mạnh đối với khuôn đá và ống dàn bay hơi nếu khâu bảo dưỡng lớp kẽm/sơn phủ không được thực hiện định kỳ hàng năm.
  • Mức độ độc hại của $NH_3$: Amoniac có mùi khai đặc trưng, gây kích ứng đường hô hấp và ăn mòn kim loại màu (đồng, hợp kim đồng), đòi hỏi công tác giám sát rò rỉ phải luôn ở trạng thái nghiêm ngặt.
  • Mức độ cơ giới hóa: Thao tác nhúng xối nước để tách đá ra khỏi khuôn vẫn cần công nhân móc cáp cầu trục thủ công.

Hướng phát triển công nghệ tiếp theo

  1. Chuyển đổi chất tải lạnh hữu cơ: Thử nghiệm thay thế nước muối $NaCl$ bằng dung dịch Kali Format ($HCOOK$) hoặc Propylene Glycol ức chế ăn mòn, giúp tăng tuổi thọ bể đá lên gấp 3 lần.
  2. Tích hợp biến tần (VFD) và giám sát SCADA/IoT: Điều khiển tốc độ động cơ máy nén theo tải nhiệt thực tế của bể muối, giúp tiết kiệm thêm $10 \div 15%$ điện năng tiêu thụ vào ban đêm.
  3. Thu hồi nhiệt ngưng tụ (Heat Recovery): Lắp đặt bình quá nhiệt tận dụng nhiệt thải đầu đẩy máy nén ($t_d \approx 110^\circ\text{C}$) để sấy khuôn xả đá hoặc cấp nước nóng sinh hoạt cho công nhân.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                             ĐỐI TƯỢNG HƯỞNG LỢI                               |
+------------------------------------+------------------------------------------+
| Sinh viên & Giảng viên             | Tài liệu tham khảo chuẩn mực về tính     |
| (Ngành Nhiệt Lạnh / CN Thực phẩm)  | toán chu trình NH3 và phụ tải nhiệt.     |
+------------------------------------+------------------------------------------+
| Kỹ sư Cơ điện lạnh (HVAC&R)        | Bản tra cứu thông số kích thước khuôn,   |
|                                    | kết cấu bể muối, bình ngưng & tách lỏng. |
+------------------------------------+------------------------------------------+
| Doanh nghiệp sản xuất nước đá      | Mô hình giải pháp hạ giá thành sản phẩm, |
|                                    | giảm suất tiêu hao điện năng (kWh/tấn đá)|
+------------------------------------+------------------------------------------+
| Viện nghiên cứu & Cơ quan quản lý  | Dữ liệu thực chứng về chuyển đổi môi chất|
|                                    | lạnh tự nhiên thân thiện môi trường.     |
+------------------------------------+------------------------------------------+

Câu hỏi thường gặp

1. Tại sao hệ thống sử dụng môi chất amoniac ($NH_3$) thay vì Freon (R22, R404A)?

$NH_3$ (R717) có ẩn nhiệt hóa hơi cực lớn ($r = 1312\text{ kJ/kg}$, gấp gần 6 lần so với R22 là $233\text{ kJ/kg}$), giúp lưu lượng khối lượng môi chất tuần hoàn nhỏ hơn, đường kính ống và kích thước thiết bị gọn hơn. Ngoài ra, $NH_3$ có chỉ số $ODP = 0$ và $GWP = 0$, giá thành nạp gas rẻ hơn rất nhiều so với môi chất tổng hợp.

2. Làm thế nào để ngăn chặn hiện tượng lún nứt nền đất bên dưới bể làm đá?

Do bể đá vận hành ở nhiệt độ âm kéo dài, lạnh truyền xuống đất có thể làm đóng băng nước ngầm bên dưới gây hiện tượng "phồng nền bêtông". Thiết kế giải quyết triệt để vấn đề này bằng cách tạo lớp nền đá dăm thông khí tự nhiên dày $300\text{ mm}$, kết hợp $2$ lớp bê tông chịu lực kẹp giữa lớp xốp cách nhiệt Styropore $150\text{ mm}$ và giấy dầu quét nhựa đường chống ẩm tuyệt đối.

3. Bí quyết công nghệ nào giúp tạo ra đá cây trong suốt thay vì đá đục?

Đá bị đục chủ yếu do bọt khí hòa tan và cặn lơ lửng bị bẫy lại giữa các tinh thể khi nước đông nhanh. Để đá trong suốt: (1) Nước đầu vào được xử lý làm mềm và lọc tinh; (2) Trong $2/3$ thời gian đầu của quá trình làm đông, sử dụng hệ thống thổi khí nén sạch áp lực $(0,17 \div 0,25)\text{ MPa}$ vào tâm khuôn để xáo trộn, đẩy bọt khí và khoáng chất nổi lên bề mặt; rút ống thổi khí trước khi khối đá đông hoàn toàn.

4. Thời gian hoàn vốn của một nhà máy đá 30 tấn/ngày thường kéo dài bao lâu?

Với tổng mức đầu tư trang thiết bị và xây dựng khoảng $3,0 \div 3,5\text{ tỷ VNĐ}$, vận hành $85 \div 90%$ công suất tại khu vực có nhu cầu tiêu thụ ổn định (như Đồng Nai, Vũng Tàu, các tỉnh Tây Nam Bộ), thời gian hoàn vốn thực tế đạt từ 2,0 đến 2,5 năm.

5. Tại sao phải bố trí bình tách lỏng trước đường hút về của máy nén?

Chu trình bốc hơi ngập dịch trong dàn ống xương cá có cường độ trao đổi nhiệt rất cao nhưng hơi môi chất ra khỏi dàn thường mang theo các hạt lỏng li ti (hơi bão hòa ẩm). Bình tách lỏng có nhiệm vụ giảm vận tốc dòng hơi và đổi hướng dòng chảy đột ngột để giọt lỏng rơi xuống đáy bình, đảm bảo hơi hút về máy nén là hơi bão hòa khô hoặc hơi quá nhiệt nhẹ, triệt tiêu hoàn toàn sự cố "va đập thủy lực" (ngập lỏng) phá vỡ tay biên và xilanh máy nén.

Kết luận

Đồ án môn học "Tính toán thiết kế hệ thống lạnh chạy cho nhà máy sản xuất nước đá với năng suất 30 tấn/ngày" của nhóm sinh viên Bùi Ngọc Hương Thảo và Mai Thị Thanh Thi (Trường ĐH Sư phạm Kỹ thuật TP.HCM) là một công trình nghiên cứu ứng dụng hoàn chỉnh, logic và mang tính thực tiễn cao. Đề tài đã giải quyết xuất sắc bài toán tối ưu hóa phụ tải lạnh $268.530\text{ kcal/h}$, thiết kế chi tiết cụm thiết bị nhiệt động sử dụng môi chất $NH_3$ an toàn, hiệu quả và quy hoạch mặt bằng nhà xưởng $793,4\text{ m}^2$ tại KCN Long Khánh – Đồng Nai.

Kết quả của đồ án không chỉ khẳng định năng lực tính toán thiết kế kỹ thuật nhiệt của sinh viên ngành Công nghệ Thực phẩm – Kỹ thuật Lạnh mà còn mở ra tài liệu tham khảo giá trị cho các doanh nghiệp đang tìm kiếm giải pháp đầu tư nhà máy sản xuất đá sạch công nghiệp với suất đầu tư hợp lý, chi phí vận hành tối ưu và phát triển bền vững.
