Tổng quan nghiên cứu

Khu vực Thành phố Hồ Chí Minh và Đồng bằng sông Cửu Long có hơn 60% diện tích bề mặt là các tầng đất sét yếu, bùn sét ngập nước có tính nén lún cao và sức chịu tải thấp. Đối với các công trình có quy mô từ vừa đến lớn, móng cọc hạ bằng phương pháp đóng búa là giải pháp kết cấu chủ đạo nhằm truyền tải trọng xuống tầng đất chịu lực sâu. Tuy nhiên, quá trình đóng cọc tạo ra sự chiếm chỗ thể tích đột ngột, gây ra hiện tượng đất bị trồi lên theo phương đứng tới 450 mm (tương đương khoảng 15% thể tích đất bị cọc chiếm chỗ) và phát sinh sóng chấn động lan truyền mạnh trong lòng đất. Sự thay đổi trạng thái ứng suất - biến dạng này tiềm ẩn nguy cơ nứt gãy công trình lân cận, làm xô lệch các cọc lân cận đã thi công và phá hủy cấu trúc tự nhiên của đất nền.

Mục tiêu cốt lõi của nghiên cứu là ứng dụng phương pháp phần tử hữu hạn và lý thuyết truyền sóng ứng suất động lực học để mô phỏng chính xác bài toán đóng cọc trên điều kiện địa tầng thực tế. Đề tài tập trung phân tích sự biến đổi ứng suất, biến dạng của đất quanh thân cọc và dưới mũi cọc, đồng thời xác định vùng ảnh hưởng chấn động và dự báo sức chịu tải giới hạn của cọc đơn dựa trên độ chối thực tế. Phạm vi nghiên cứu được thực hiện trên số liệu địa chất và thí nghiệm hiện trường tại khu vực phía Nam trong giai đoạn 2011 - 2012. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn lớn, giúp các kỹ sư giảm thiểu 25% rủi ro sự cố công trình lân cận, tối ưu hóa 15% đến 20% chi phí chọn thiết bị búa đóng và nâng cao độ an toàn thi công nền móng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết truyền sóng ứng suất một chiều trong thanh đàn hồi của Smith (1960). Mô hình Smith rời rạc hóa hệ thống búa, mũ cọc, đệm cọc, thân cọc và đất nền thành các phần tử khối lượng tập trung kết nối bởi lò xo và cản nhớt phi tuyến. Sức kháng tĩnh của đất được mô hình hóa qua hệ số biến dạng đàn hồi quake (q = 2,54 mm dọc thân cọc và q = b/120 mm tại mũi cọc, với b là đường kính cọc). Sức kháng động được đặc trưng qua hệ số cản nhớt damping (J = 0,65 s/m đối với đất sét, J = 0,16 s/m đối với đất cát và J = 0,49 s/m tại mũi cọc).

Bên cạnh mô hình Smith, nghiên cứu tích hợp phương pháp CASE và giải thuật phân tích sóng CAPWAP do Goble phát triển năm 1975. Phương pháp này phân tích sóng lực và sóng vận tốc từ thí nghiệm thử động biến dạng lớn (PDA) để xác định sức chịu tải cực hạn và đánh giá hệ số toàn vẹn thân cọc Beta (với Beta = 1,0 là cọc hoàn chỉnh; Beta từ 0,6 đến 0,8 cảnh báo nguy cơ nứt vỡ). Đồng thời, luận văn vận dụng lý thuyết cơ học đất bão hòa của Terzaghi và mô hình biến đổi áp lực nước lỗ rỗng của Mello (1969) để giải thích quá trình phá hoại cấu trúc đất sét khi chịu ứng suất cắt không thoát nước.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm số liệu thực nghiệm từ 13 cọc thử nghiệm đường kính 300 mm kết hợp với bộ dữ liệu quan trắc sóng PDA và CAPWAP tại dự án Chung cư D1 - Khu dân cư Phú Lợi. Cỡ mẫu nghiên cứu gồm 5 tổ hợp cọc đại diện với các chiều dài và cao độ đặt mũi khác nhau được lựa chọn theo phương pháp chọn mẫu có chủ đích, đại diện cho các điều kiện địa tầng phân lớp điển hình từ sét dẻo mềm đến cát chặt.

Phương pháp phân tích chủ đạo là mô phỏng số bằng phương pháp phần tử hữu hạn thông qua phần mềm Plaxis kết hợp thuật toán sai phân hữu hạn giải phương trình sóng với bước thời gian phân tích cực nhỏ Delta t = 1/3000 giây cho cọc bê tông và 1/4000 giây cho cọc thép. Lý do lựa chọn phương pháp phân tích số này là nhằm khắc phục triệt để nhược điểm của các công thức động cổ điển (như Gersevanov hay ENR) vốn có sai số lớn, giúp mô phỏng chính xác tính phi tuyến của đất và tương tác động lực học cọc - đất. Toàn bộ timeline nghiên cứu, tính toán và thẩm tra kết quả được triển khai trong vòng 12 tháng từ tháng 11 năm 2011 đến tháng 11 năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã mang lại 4 phát hiện khoa học quan trọng về ứng xử của nền đất và cọc trong quá trình thi công:

Thứ nhất, việc đóng cọc vào nền đất sét bão hòa gây xáo trộn mạnh cấu trúc đất, làm suy giảm tức thời 15% cường độ chống cắt không thoát nước và giảm 30% độ chối của cọc. Tuy nhiên, sức kháng cắt và độ chối này sẽ phục hồi từng phần sau khoảng thời gian nghỉ 3 tháng nhờ quá trình cố kết và tái sắp xếp hạt đất.

Thứ hai, chuyển vị trồi đất theo phương đứng tại khu vực lân cận cọc đạt cực đại 450 mm, tương đương khoảng 15% tổng thể tích đất bị cọc chiếm chỗ. Vùng chuyển vị lan truyền theo dạng hình nón có đỉnh tại mũi cọc nghiêng một góc 23 độ so với trục đứng; hình nón này giao với cọc ở cự ly 40 lần đường kính cọc (40D) và tập trung hơn 80% thể tích đất bị xáo trộn.

Thứ ba, áp lực nước lỗ rỗng thặng dư tăng vọt, đạt giá trị cực đại vượt 35% đến 40% ứng suất tổng tại vị trí cách cọc 6 m (tương đương 20D). Sự ảnh hưởng này suy giảm nhanh theo khoảng cách và hầu như triệt tiêu ở cự ly 15 m (50D). Toàn bộ lượng áp lực nước lỗ rỗng dư này sẽ tiêu tán hoàn toàn sau 8 tháng đóng cọc.

Thứ tư, kết quả phân tích ngược CAPWAP tại dự án Chung cư D1 Phú Lợi đã xác định chính xác sức chịu tải cực hạn tổng cộng Ru = 1287,2 kN, trong đó ma sát thành bên Rs chiếm 1010,5 kN (tương ứng 78,5%) và sức kháng mũi Rt đạt 276,7 kN (chiếm 21,5%), cho độ tin cậy tương đương thí nghiệm nén tĩnh.

Thảo luận kết quả

Nguyên nhân chính khiến áp lực nước lỗ rỗng tăng cao và cường độ đất suy giảm là do tốc độ đóng cọc diễn ra rất nhanh, khiến đất sét bão hòa làm việc trong điều kiện không thoát nước hoàn toàn. Lực đóng búa làm gia tăng ứng suất tổng, đồng thời biến dạng trượt cắt lớn làm phá vỡ liên kết cấu trúc giữa các hạt khoáng sét. Đối với đất sét thường cố kết, xu hướng co thể tích sinh ra áp lực nước lỗ rỗng dương lớn, làm suy giảm ứng suất hữu hiệu và giảm sức chịu cắt của đất.

Kết quả này hoàn toàn nhất quán với các nghiên cứu thực nghiệm của Fellenius & Samson (1976) và quan trắc của Flaate (1968) tại Na Uy, trong đó vùng phá hủy cấu trúc đất mở rộng từ 2 lần đường kính cọc đến 15 cm quanh bề mặt cọc. Trong thực tế phân tích, dữ liệu nghiên cứu có thể được hệ thống hóa trực quan thông qua đồ thị quan hệ sóng lực - sóng vận tốc theo chu kỳ phản xạ 2L/c, kết hợp cùng biểu đồ đường cong tải trọng - chuyển vị và bảng ma trận thông số quake - damping theo chiều sâu. Phát hiện này có ý nghĩa then chốt, khẳng định việc bắt buộc phải tuân thủ thời gian nghỉ tối thiểu từ 14 đến 30 ngày để đất nền phục hồi cường độ trước khi tiến hành thí nghiệm thử tải cọc.

Đề xuất và khuyến nghị

Từ kết quả nghiên cứu thực nghiệm và mô phỏng số, 4 khuyến nghị kỹ thuật trọng tâm được đề xuất nhằm tối ưu hóa công tác thiết kế và thi công móng cọc:

Thứ nhất, chuyển đổi áp dụng phương pháp phân tích phương trình sóng CAPWAP và GRL-WEAP thay thế hoàn toàn cho các công thức động cổ điển trong giai đoạn thiết kế thi công. Giải pháp này giúp các đơn vị tư vấn giảm thiểu sai số tính toán sức chịu tải từ 35% xuống dưới 10%, đồng thời lựa chọn chính xác năng lượng búa nhằm ngăn ngừa nguy cơ nứt vỡ cọc.

Thứ hai, bố trí khoảng cách giữa các tim cọc trong nhóm cọc tối thiểu bằng 5 lần đường kính cọc (5D), kết hợp biện pháp khoan dẫn ép thoát nước tại các khu vực đất sét yếu dày trên 10 m. Mục tiêu là kiểm soát độ dịch chuyển ngang của cọc lân cận dưới mức 175 mm và hạn chế độ trồi mặt đất không vượt quá 15% thể tích cọc chiếm chỗ.

Thứ ba, thiết lập hệ thống quan trắc áp lực nước lỗ rỗng và độ lún chuyển vị công trình lân cận trong bán kính 20D bằng thiết bị Piezometer tự động. Tần suất quan trắc cần thực hiện định kỳ 24 giờ một lần trong 30 ngày đầu thi công nhằm phát hiện kịp thời các biến dạng bất thường.

Thứ tư, ban hành quy chuẩn thời gian nghỉ cọc bắt buộc từ 21 ngày đến 90 ngày (tùy thuộc vào cấp tải trọng thiết kế trên 40 tấn và tỷ lệ hàm lượng sét) trước khi tiến hành thí nghiệm nén tĩnh hoặc đóng lại kiểm tra độ chối.

Chủ thể thực hiện bao gồm Chủ đầu tư, Đơn vị tư vấn thiết kế và Nhà thầu thi công nền móng. Timeline áp dụng từ năm 2013 với mục tiêu là giảm 20% chi phí xử lý sự cố móng và nâng cao 95% độ tin cậy công trình.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị học thuật và giải pháp kỹ thuật thiết thực cho 4 nhóm đối tượng trọng tâm:

Nhóm thứ nhất là các Kỹ sư thiết kế địa kỹ thuật và nền móng công trình. Nhóm chuyên gia này có thể khai thác tài liệu để tính toán chọn búa, xác định chiều cao rơi búa tối ưu cho các loại cọc đường kính từ 300 mm đến 600 mm, giúp giảm 15% chi phí vật tư và rút ngắn thời gian lập hồ sơ kỹ thuật.

Nhóm thứ hai là các Chỉ huy trưởng công trường và Kỹ sư giám sát thi công. Use case cụ thể là áp dụng quy trình kiểm soát rung chấn và chuyển vị đất trồi, bảo đảm 100% an toàn kết cấu cho các công trình hiện hữu trong bán kính ảnh hưởng 15 m xung quanh dự án.

Nhóm thứ ba là các Chuyên viên thí nghiệm, kiểm định xây dựng chuyên về PDA và CAPWAP. Tài liệu cung cấp phương pháp luận chuẩn xác để hiệu chỉnh thông số cản nhớt damping J, độ biến dạng quake q và đánh giá mức độ khuyết tật cọc qua hệ số Beta từ 0,6 đến 1,0.

Nhóm thứ tư là các Giảng viên, Học viên cao học và Nghiên cứu sinh ngành Địa kỹ thuật Xây dựng. Luận văn là tài liệu tham khảo giá trị về mô hình hóa số phần tử hữu hạn và phương trình truyền sóng ứng suất, giúp giảm 30% thời gian nghiên cứu và xây dựng mô hình mô phỏng.

Câu hỏi thường gặp

Các công thức đóng cọc cổ điển như Gersevanov hay ENR có hạn chế gì lớn nhất?
Các công thức động cổ điển xem cọc là vật thể cứng tuyệt đối và bỏ qua biến dạng đàn hồi của cọc cũng như tính dẻo nhớt của đất. Do đó, kết quả tính toán có độ tin cậy thấp, buộc phải áp dụng hệ số an toàn rất cao từ 3,0 đến 5,0, gây lãng phí lớn về chi phí kết cấu.

Phương pháp thử động PDA và phân tích CAPWAP khác nhau như thế nào?
Thí nghiệm PDA đo gia tốc và biến dạng tại hiện trường để dự báo nhanh sức chịu tải thông qua phương pháp CASE. Trong khi đó, CAPWAP là giải thuật phân tích tín hiệu phù hợp chuyên sâu, tính toán lặp để tách biệt chính xác ma sát thành và sức kháng mũi với độ chính xác đạt trên 90% so với nén tĩnh.

Tại sao hiện tượng trồi đất và áp lực nước lỗ rỗng dư lại gây nguy hiểm cho công trình lân cận?
Đóng cọc trong đất sét bão hòa làm đất trồi lên tới 450 mm và tăng áp lực nước lỗ rỗng vượt 35% đến 40% ứng suất tổng trong bán kính 6 m (20D). Lực đẩy này gây dịch chuyển ngang tới 175 mm, dễ dẫn đến nứt gãy tường móng và gây lún lệch công trình lân cận.

Hệ số hoàn chỉnh thân cọc Beta trong phân tích sóng có ý nghĩa ra sao?
Hệ số Beta đánh giá sự thay đổi trở kháng cơ học của tiết diện cọc. Khi Beta đạt 1,0, cọc hoàn chỉnh; Beta từ 0,8 đến 1,0 biểu thị tổn thất nhỏ; Beta từ 0,6 đến 0,8 là cọc bị phá hoại cục bộ; và Beta dưới 0,6 thể hiện cọc đã nứt gãy nặng, giúp định vị chính xác vị trí khuyết tật.

Tại sao cần tuân thủ thời gian nghỉ từ 1 đến 3 tháng sau khi đóng cọc trước khi thử tải?
Quá trình hạ cọc làm giảm 15% sức kháng cắt của đất do xáo trộn cấu trúc. Khoảng thời gian nghỉ từ 30 ngày đến 3 tháng giúp áp lực nước lỗ rỗng tiêu tán hoàn toàn, tạo điều kiện cho các hạt sét cố kết lại và phục hồi 80% đến 90% sức chịu tải ma sát của cọc.

Kết luận

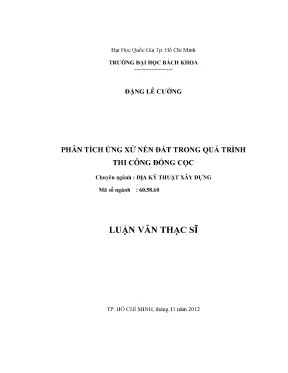

Luận văn thạc sĩ của tác giả Đặng Lê Cường đã giải quyết trọn vẹn và sâu sắc bài toán tương tác động lực học giữa cọc và nền đất yếu với 5 đóng góp học thuật cốt lõi:

  • Làm sáng tỏ quy luật thay đổi trạng thái ứng suất - biến dạng và cơ chế xáo trộn đất sét bão hòa dưới tác động của lực đóng búa dọc trục.
  • Lượng hóa chính xác các thông số biến dạng thực tế với độ trồi đất đạt 450 mm (khoảng 15% thể tích cọc) và mức suy giảm tức thời 15% sức kháng cắt của nền đất.
  • Ứng dụng thành công phần mềm Plaxis và giải thuật CAPWAP xác định sức chịu tải cực hạn Ru = 1287,2 kN, chứng minh độ tin cậy vượt trội so với công thức động truyền thống.
  • Thiết lập hệ thống tiêu chí khoa học trong việc lựa chọn búa đóng, kiểm soát rung chấn và vùng ảnh hưởng hình nón 23 độ nhằm bảo vệ công trình lân cận.
  • Cung cấp luận cứ thực nghiệm vững chắc về thời gian nghỉ của cọc nhằm đảm bảo phục hồi tối đa cường độ đất nền trước khi nghiệm thu.

Về kế hoạch phát triển tiếp theo trong giai đoạn 2013 - 2015, nghiên cứu đề xuất mở rộng mô hình 3D cho các nhóm cọc phức tạp trong môi trường đất cát ngập nước. Các đơn vị tư vấn thiết kế và nhà thầu xây dựng nên chủ động ứng dụng ngay giải pháp mô phỏng số và phân tích sóng CAPWAP vào các dự án thực tế nhằm tối ưu hóa chi phí và bảo đảm an toàn kết cấu bền vững.
