Tổng quan nghiên cứu

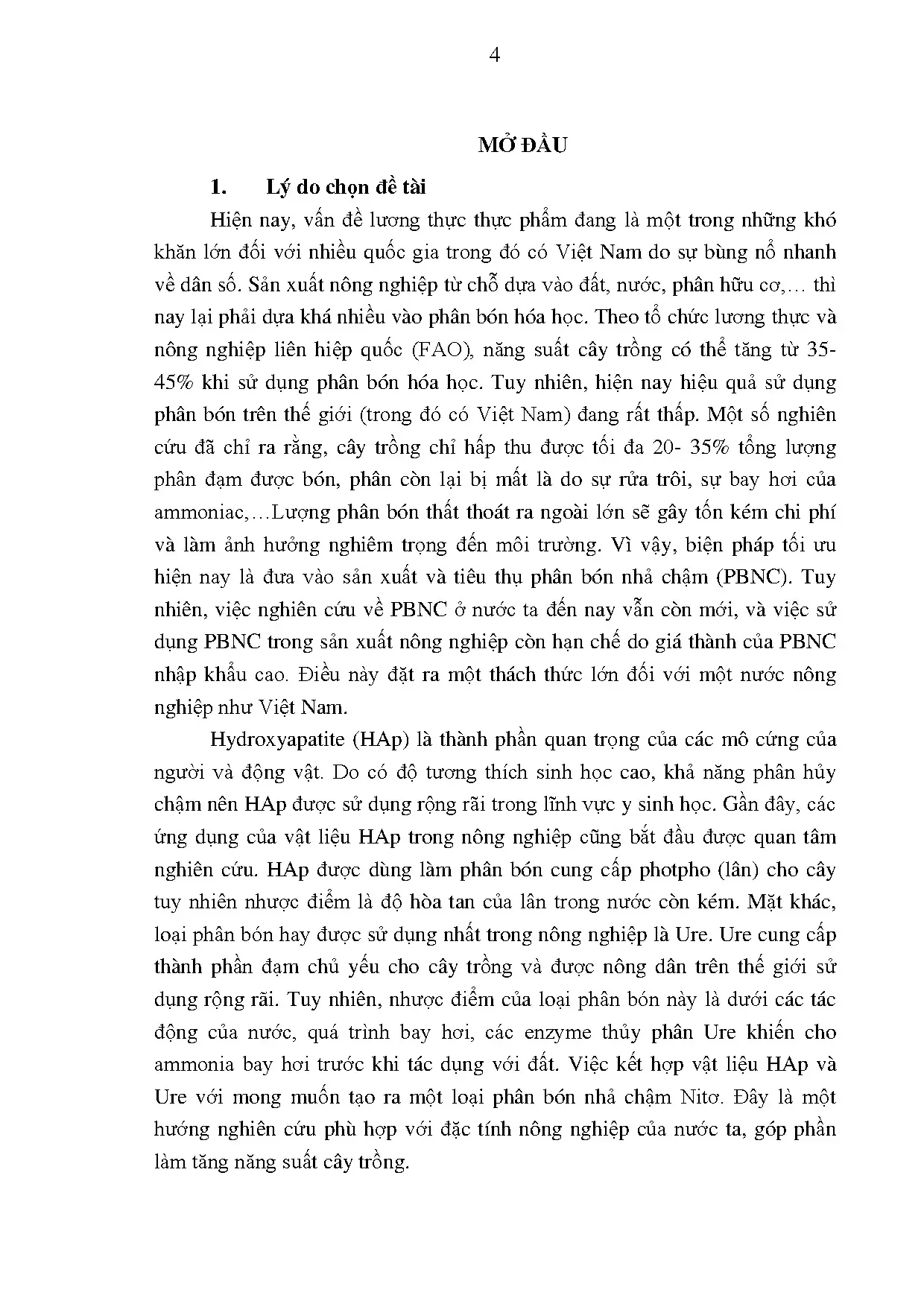

Hiện nay, vấn đề lương thực thực phẩm đang là thách thức lớn đối với nhiều quốc gia, trong đó có Việt Nam, do sự gia tăng nhanh chóng dân số. Theo Tổ chức Lương thực và Nông nghiệp Liên Hiệp Quốc (FAO), năng suất cây trồng có thể tăng từ 35-45% khi sử dụng phân bón hóa học. Tuy nhiên, hiệu quả sử dụng phân bón hiện nay trên thế giới, bao gồm Việt Nam, chỉ đạt khoảng 20-35% do thất thoát qua rửa trôi và bay hơi ammoniac. Điều này không chỉ gây lãng phí chi phí mà còn ảnh hưởng nghiêm trọng đến môi trường.

Phân bón nhả chậm (PBNC) được xem là giải pháp tối ưu nhằm nâng cao hiệu quả sử dụng phân bón, giảm thất thoát và ô nhiễm môi trường. Ở Việt Nam, nghiên cứu và ứng dụng PBNC còn hạn chế do giá thành cao và công nghệ mới mẻ. Hydroxyapatite (HAp), một vật liệu sinh học có cấu trúc nano, được biết đến với khả năng phân hủy chậm và tương thích sinh học cao, đã được ứng dụng trong y sinh học và gần đây bắt đầu được nghiên cứu trong lĩnh vực nông nghiệp như một nguồn cung cấp photpho. Tuy nhiên, HAp có nhược điểm là độ hòa tan photpho thấp.

Ure là loại phân đạm phổ biến nhất, cung cấp nitơ cho cây trồng nhưng dễ bị bay hơi ammonia trước khi hấp thụ. Việc kết hợp HAp và Ure nhằm tạo ra phân bón nhả chậm nitơ là hướng nghiên cứu phù hợp với đặc điểm nông nghiệp Việt Nam, góp phần tăng năng suất cây trồng và giảm ô nhiễm môi trường. Mục tiêu nghiên cứu là tổng hợp vật liệu nano HAp kết hợp Ure và đánh giá khả năng ứng dụng làm phân bón nhả chậm nitơ trong điều kiện phòng thí nghiệm và thực nghiệm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Cấu trúc và tính chất của Hydroxyapatite (HAp): HAp có công thức Ca10(PO4)6(OH)2, tồn tại ở dạng tinh thể lục phương với kích thước nano, có tính tương thích sinh học cao và khả năng phân hủy chậm, thích hợp làm vật liệu nhả chậm trong nông nghiệp.

  • Tính chất và quá trình thủy phân của Ure: Ure ((NH2)2CO) cung cấp nitơ cho cây trồng nhưng dễ bị thủy phân thành ammonia và carbon dioxide dưới tác dụng của enzyme urease, dẫn đến thất thoát nitơ qua bay hơi.

  • Nguyên lý phân bón nhả chậm: Phân bón nhả chậm giúp cung cấp dinh dưỡng cho cây trồng trong thời gian dài, giảm thất thoát do rửa trôi và bay hơi, nâng cao hiệu quả sử dụng phân bón và giảm ô nhiễm môi trường.

  • Phương pháp tổng hợp vật liệu nano: Phương pháp kết tủa đồng thời từ canxi hydroxit và axit photphoric để tạo HAp nano, sau đó kết hợp với Ure theo các tỉ lệ khối lượng khác nhau nhằm tạo vật liệu phân bón nhả chậm.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Nghiên cứu thực nghiệm tổng hợp vật liệu nano HAp và HAp-Ure trong phòng thí nghiệm, đánh giá đặc tính vật lý, hóa học và khả năng nhả nitơ trong nước.

  • Phương pháp tổng hợp: Huyền phù Ca(OH)2 0,1M được khuấy và gia nhiệt đến 60-65°C, nhỏ từ từ dung dịch H3PO4 0,06M đến khi pH < 7, sau đó điều chỉnh pH lên 10-12 bằng NH3 25%, khuấy 4 giờ, lắng 24 giờ, li tâm và sấy khô ở 60°C. Vật liệu HAp nano sau đó được kết hợp với dung dịch Ure bão hòa theo các tỉ lệ khối lượng 1:1 đến 1:6, khuấy 24 giờ, lọc rửa và sấy khô ở 50°C.

  • Phân tích vật liệu: Sử dụng các phương pháp vật lý đặc trưng như nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể và kích thước hạt, phổ hồng ngoại (FTIR) để xác định nhóm chức, hiển vi điện tử quét (SEM) và truyền qua (TEM) để khảo sát hình thái học.

  • Đánh giá khả năng nhả nitơ: Thí nghiệm nhả nitơ trong nước ở nhiệt độ 25°C, lấy mẫu sau các khoảng thời gian từ 0 đến 20 ngày, xác định hàm lượng nitơ bằng phương pháp Kjeldahl. Khảo sát ảnh hưởng của nhiệt độ (10-40°C) và pH (4-9) đến quá trình nhả nitơ.

  • Cỡ mẫu và chọn mẫu: Các mẫu vật liệu HAp-Ure với tỉ lệ khối lượng khác nhau được tổng hợp và đánh giá lặp lại 3 lần để đảm bảo độ tin cậy số liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc và kích thước hạt của vật liệu HAp và HAp-Ure:

    • Giản đồ nhiễu xạ tia X (XRD) cho thấy vật liệu HAp thu được có cấu trúc đơn pha, kích thước tinh thể trung bình khoảng 34 nm, độ tinh thể đạt 73,56%.
    • Vật liệu HAp-Ure ở các tỉ lệ 1:1 và 1:6 vẫn giữ nguyên cấu trúc HAp, không xuất hiện pha lạ, chứng tỏ sự gắn kết chặt chẽ giữa Ure và HAp.
    • Kích thước hạt quan sát qua SEM cho thấy HAp có dạng hình que, đường kính 28-35 nm, chiều dài 150-200 nm; Ure bám trên bề mặt HAp dưới dạng hạt cầu kích thước khoảng 25 nm.

  2. Phổ FTIR xác nhận sự liên kết giữa HAp và Ure:

    • Các nhóm chức PO43- và OH- của HAp vẫn hiện diện rõ.
    • Nhóm N-H của Ure dịch chuyển từ 3430 cm-1 xuống 3320 cm-1, chứng tỏ hình thành liên kết hydro giữa Ure và HAp.
    • Sự dịch chuyển tần số của nhóm C=O và C-N của Ure khi kết hợp với HAp cho thấy tương tác mạnh mẽ giữa hai thành phần.

  3. Khả năng nhả nitơ trong nước:

    • Ure tinh khiết giải phóng 46% nitơ sau 30 phút và 78% sau 150 phút.
    • Các mẫu HAp-Ure giải phóng nitơ chậm hơn rõ rệt, ví dụ mẫu 1:6 chỉ giải phóng 18% sau 30 phút và 31% sau 150 phút.
    • Sau 20 ngày, mẫu HAp-Ure 1:1 giải phóng 98% nitơ, mẫu 1:6 giải phóng 94%, với thời gian nhả chậm nitơ kéo dài hơn nhiều so với ure tinh khiết.
    • Tốc độ nhả nitơ tăng theo nhiệt độ, từ 10°C đến 40°C, do chuyển động phân tử tăng.
    • pH ảnh hưởng đến tốc độ nhả nitơ, tuy nhiên kết quả chi tiết cho thấy pH từ 4 đến 9 đều duy trì khả năng nhả chậm hiệu quả.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy vật liệu nano HAp tổng hợp bằng phương pháp kết tủa có kích thước hạt nano và độ tinh thể cao, phù hợp làm vật liệu nền cho phân bón nhả chậm. Sự kết hợp với Ure tạo ra vật liệu HAp-Ure có cấu trúc ổn định, với liên kết hydro giữa các nhóm chức giúp giữ Ure trên bề mặt HAp, làm chậm quá trình thủy phân và bay hơi ammonia.

So với ure tinh khiết, vật liệu HAp-Ure giảm đáng kể tốc độ giải phóng nitơ, kéo dài thời gian cung cấp dinh dưỡng cho cây trồng, phù hợp với tiêu chuẩn phân bón nhả chậm quốc tế. Kết quả này tương đồng với các nghiên cứu quốc tế về phân bón nhả chậm sử dụng vật liệu nano và polymer.

Ảnh SEM và phổ FTIR minh họa rõ sự tương tác giữa Ure và HAp, giải thích cơ chế nhả chậm nitơ. Biểu đồ nhả nitơ theo thời gian và nhiệt độ có thể được trình bày dưới dạng đồ thị đường cong nhả nitơ, giúp trực quan hóa hiệu quả nhả chậm của từng mẫu.

Nghiên cứu góp phần mở rộng ứng dụng của vật liệu nano HAp trong nông nghiệp, đồng thời cung cấp giải pháp phân bón nhả chậm phù hợp với điều kiện sản xuất của Việt Nam, giảm chi phí và ô nhiễm môi trường.

Đề xuất và khuyến nghị

  1. Phát triển sản phẩm phân bón nhả chậm HAp-Ure quy mô công nghiệp: Tăng cường nghiên cứu tối ưu quy trình tổng hợp, kiểm soát tỉ lệ HAp-Ure để đạt hiệu quả nhả nitơ tối ưu, giảm chi phí sản xuất. Thời gian thực hiện: 1-2 năm. Chủ thể: các viện nghiên cứu và doanh nghiệp phân bón.

  2. Thử nghiệm ứng dụng thực tế trên các loại cây trồng phổ biến: Tiến hành khảo nghiệm trên lúa, rau màu và cây công nghiệp để đánh giá hiệu quả năng suất, giảm phân bón và tác động môi trường. Thời gian: 1-2 vụ mùa. Chủ thể: các trung tâm nghiên cứu nông nghiệp và nông dân.

  3. Nâng cao nhận thức và đào tạo kỹ thuật sử dụng phân bón nhả chậm: Tổ chức các khóa tập huấn cho cán bộ kỹ thuật và nông dân về lợi ích và cách sử dụng phân bón HAp-Ure hiệu quả. Thời gian: liên tục. Chủ thể: Sở Nông nghiệp, các tổ chức đào tạo.

  4. Xây dựng chính sách hỗ trợ phát triển phân bón nhả chậm trong nông nghiệp: Khuyến khích đầu tư nghiên cứu, sản xuất và sử dụng phân bón nhả chậm qua các chính sách ưu đãi thuế, hỗ trợ tài chính. Thời gian: 3-5 năm. Chủ thể: Bộ Nông nghiệp, Bộ Khoa học và Công nghệ.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành Hóa học, Công nghệ vật liệu: Luận văn cung cấp kiến thức chuyên sâu về tổng hợp vật liệu nano HAp và ứng dụng trong phân bón nhả chậm, phương pháp phân tích vật liệu hiện đại.

  2. Chuyên gia và kỹ sư ngành Nông nghiệp và Phân bón: Tham khảo quy trình tổng hợp và đánh giá hiệu quả phân bón nhả chậm, áp dụng vào phát triển sản phẩm mới, cải thiện hiệu quả sử dụng phân bón.

  3. Doanh nghiệp sản xuất phân bón: Nắm bắt công nghệ mới, xu hướng phát triển phân bón thân thiện môi trường, từ đó đầu tư nghiên cứu và sản xuất phân bón nhả chậm phù hợp thị trường Việt Nam.

  4. Cơ quan quản lý nhà nước và chính sách: Cung cấp cơ sở khoa học để xây dựng chính sách phát triển phân bón nhả chậm, góp phần bảo vệ môi trường và nâng cao năng suất nông nghiệp.

Câu hỏi thường gặp

  1. Phân bón nhả chậm là gì và có lợi ích gì?
    Phân bón nhả chậm là loại phân cung cấp dinh dưỡng cho cây trồng từ từ trong thời gian dài, giúp giảm thất thoát qua rửa trôi và bay hơi, tiết kiệm phân bón và bảo vệ môi trường. Ví dụ, phân HAp-Ure trong nghiên cứu này giúp kéo dài thời gian nhả nitơ lên đến 20 ngày.

  2. Tại sao kết hợp Hydroxyapatite với Ure lại hiệu quả?
    HAp có bề mặt nano với khả năng hấp phụ cao, tạo liên kết hydro với Ure, làm chậm quá trình thủy phân và bay hơi ammonia, từ đó giảm thất thoát nitơ và tăng hiệu quả sử dụng phân bón.

  3. Phương pháp tổng hợp vật liệu nano HAp-Ure như thế nào?
    Phương pháp kết tủa đồng thời từ Ca(OH)2 và H3PO4 tạo HAp nano, sau đó kết hợp với dung dịch Ure bão hòa theo tỉ lệ khối lượng khác nhau, khuấy trong 24 giờ, lọc rửa và sấy khô.

  4. Ảnh hưởng của nhiệt độ và pH đến quá trình nhả nitơ ra sao?
    Nhiệt độ cao làm tăng tốc độ nhả nitơ do chuyển động phân tử nhanh hơn, trong khi pH từ 4 đến 9 duy trì khả năng nhả chậm hiệu quả, phù hợp với điều kiện đất trồng đa dạng.

  5. Ứng dụng thực tế của phân bón HAp-Ure trong nông nghiệp?
    Phân bón này có thể sử dụng cho nhiều loại cây trồng như lúa, rau màu, cây công nghiệp, giúp giảm số lần bón phân, tiết kiệm chi phí và giảm ô nhiễm môi trường, phù hợp với sản xuất nông nghiệp công nghệ cao.

Kết luận

  • Đã tổng hợp thành công vật liệu nano Hydroxyapatite (HAp) kết hợp với Ure theo các tỉ lệ khối lượng khác nhau, giữ nguyên cấu trúc tinh thể HAp với kích thước hạt nano khoảng 34 nm.
  • Vật liệu HAp-Ure thể hiện khả năng nhả nitơ chậm rõ rệt so với ure tinh khiết, kéo dài thời gian nhả nitơ lên đến 20 ngày, phù hợp tiêu chuẩn phân bón nhả chậm.
  • Liên kết hydro giữa nhóm N-H của Ure và nhóm OH của HAp là cơ chế chính giúp giữ Ure trên bề mặt HAp, làm chậm quá trình thủy phân và bay hơi ammonia.
  • Nhiệt độ và pH ảnh hưởng đến tốc độ nhả nitơ, với nhiệt độ tăng làm tăng tốc độ nhả, pH từ 4 đến 9 duy trì hiệu quả nhả chậm.
  • Nghiên cứu mở ra hướng phát triển phân bón nhả chậm hiệu quả, thân thiện môi trường, phù hợp với điều kiện sản xuất nông nghiệp Việt Nam.

Next steps: Triển khai thử nghiệm thực địa, tối ưu quy trình tổng hợp quy mô lớn, phát triển sản phẩm thương mại và đào tạo kỹ thuật sử dụng phân bón nhả chậm.

Call to action: Các nhà nghiên cứu, doanh nghiệp và cơ quan quản lý hãy hợp tác để phát triển và ứng dụng phân bón nhả chậm HAp-Ure, góp phần nâng cao năng suất và bền vững nông nghiệp Việt Nam.
