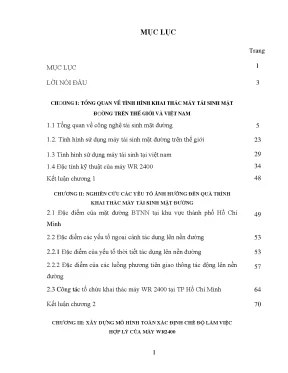

chương 1 48 CHƢƠNG II: NGHIÊN CỨU CÁC YẾU TỐ ẢNH HƢỞNG ĐẾN QUÁ TRÌNH KHAI THÁC MÁY TÁI SINH MẶT ĐƢỜNG 2.1 Đặc điểm của mặt đường BTNN tại khu vực thành phố Hồ Chí 49 Minh 2.2 Đặc điểm các yếu tố ngoại cảnh tác dụng lên nền đường 53 2.1 Đặc điểm của yếu tố thời tiết tác dụng lên nền đường 53 2.2 Đặc điểm của các luồng phương tiên giao thông tác động lên nền 57 đường 2.3 Công tác tổ chức khai thác máy WR 2400 tại TP Hồ Chí Minh 64 Kết luận chương 2 70 CHƢƠNG III: XÂY DỰNG MÔ HÌNH TOÁN XÁC ĐỊNH CHẾ ĐỘ LÀM VIỆC HỢP LÝ CỦA MÁY WR2400 1 3.1 Xây dựng chương trình tính toán xác định chế độ làm việc hợp lý 71 3.1 Mục đính và cơ sở xây dựng chương trình tính toán 71 3.2 Tính toán các thông số của máy khi làm việc 71 3.3 Xây dựng chương trình tính toán 80 3. Thiết lập thuật toán và phần mền tính toán 83 1. Tính vận tốc theo chiều sâu phay 83 2. Khảo sát lượng nhũ tương được phun vào trong quá trình thi công 91 3.
Khảo sát lượng nước được phun vào trong quá trình thi công. Khảo sát năng suất làm việc của máy 95 3. Khảo sát lượng tiêu hao nhiên liệu của máy khi làm việc 99 Kết luận chương 3 101 CHƢƠNG IV: ỨNG DỤNG CHẾ ĐỘ LÀM VIỆC HỢP LÝ VỚI MÁY WR2400 KHI THI CÔNG TRÊN ĐỊA BÀN TP HỒ CHÍ MINH 4.2 Xác định bộ dữ liệu các thông số của môi trường khai thác 102 4.1 Quy trình thiết kế và thi công 102 4.2 Môi trường khai thác 104 4.3 Thông số thiết bị WR 2400 108 4.3 Áp dụng chương trình tính chế độ làm việc cho máy WR 2400 thi 109 công trên QL1A 4.4 Xây dựng phần mềm tính các thông số 119 4.5 Kiểm tra kết quả 124 Kết luận chương 4 127 Kết luận và kiến nghị 128 Tài liệu tham khảo 131 2 LỜI NÓI ĐẦU Cào bãc, t¸i chế mặt đường hay cßn gọi là t¸i chế nguội ¸o đường theo toàn chiều s©u là c«ng nghệ tiªn tiến bậc nhất hiện nay trªn thế giới. Theo c¸c chuyªn gia, c«ng nghệ này cã rất nhiều lợi Ých vượt trội so với c¸c c«ng nghệ th«ng thường, nh- cã thÓ t¹o nÒn ®-êng æn ®Þnh c¶i thiÖn chèng nøt nhiÖt, kh¸ng Èm, lớp ¸o nhựa đường tốt hơn và cã tuổi thọ nền đường cao hơn rất nhiều c«ng nghệ th«ng thường.
Về lợi Ých kinh tế, c«ng nghệ cào bãc, t¸i chế mặt đường cã lợi thế ưu việt hơn hẳn do linh hoạt về kinh tế v× một phần của giai đoạn x©y dựng cã thể sử dụng như một nền mãng cho việc cải thiện kết cấu trong tương lai và t¸i tạo vật liệu đất đ· hiện cã gióp gi¶m chi phÝ vËt liÖu tõ 30 – 40 %. Víi nh÷ng tÝnh n¨ng -u viÖt, c«ng nghÖ cµo bãc t¸i chÕ cã thÓ ¸p dông trªn diÖn réng vµ ®Æt biÖt rÊt phï hîp víi khÝ hËu nãng Èm ë ViÖt Nam. Trong những năm qua, hầu hết c¸c tuyến đường cũ khi xuống cấp chỉ được sửa chữa một c¸ch “v¸ vÝu” hoặc ¸p dụng h×nh thức duy tu sửa chữa nhỏ theo c«ng nghệ hết sức lạc hậu. Đ· đến lóc Việt Nam cần phải cã một c«ng nghệ mới để dần thay thế c«ng nghệ thủ c«ng và lạc hậu đ· sử dụng suốt thời gian vừa qua trong việc duy tu, bảo dưỡng và đại tu mặt đường.
V× vËy viÖc nghiªn cøu x¸c ®Þnh c¸c chÕ ®é lµm viÖc hîp lý cña m¸y WR 2400 t¸i sinh mÆt ®-êng theo c«ng nghÖ bitumen bät lµ h×nh thøc c«ng nghÖ tiÕn míi xuÊt hiÖn ë ViÖt Nam, tõ ®ã nh»m sö dông vµ khai th¸c m¸y cã hiÖu qu¶ lµ ®iÒu rÊt cÊp thiÕt hiÖn nay.víi lý do ®ã em ®· chän ®Ò tµi: ” Nghiªn cøu x¸c ®Þnh chÕ ®é lµm viÖc hîp lý cña m¸y t¸i sinh mÆt ®-êng Wirtgen WR2400 trªn ®Þa bµn TP Hå ChÝ Minh “ 3 Em xin gửi lời cảm ơn ch©n thành đến Thầy gi¸o PGS. NguyÔn BÝnh vµ PGS. Th¸i Hµ Phi ®· tËn t×nh d¹y b¶o, ®Þnh h-íng vµ gióp ®ì em rÊt nhiÒu trong qu¸ tr×nh lµm luËn v¨n nµy. Trong qu¸ tr×nh lµm luËn v¨n kh«ng tr¸nh nh÷ng thiÕu sãt,em rÊt mong nhËn ®-îc ý kiÕn ®ãng gãp cña c¸c thÇy c«.
TP Hå ChÝ Minh, th¸ng 11 n¨m 2011 T¸c gi¶ NguyÔn v¨n Dòng 4 CHƢƠNG I: TỔNG QUAN VỀ TÌNH KHAI THÁC MÁY TÁI SINH MẶT ĐƢỜNG TRÊN THẾ GIỚI VÀ VIỆT NAM 1.1 Tổng quan về công nghệ tái sinh mặt đƣờng 1. Công nghệ tái sinh nguội: Một dây chuyền tái sinh đơn giản sử dụng một máy tái sinh bánh lốp như trong hình 1. Máy tái sinh đẩy xe chứa nước phía trước, có một vòi nước nối giữa xe và máy. Hệ thống phun cho phép thành phần nước của vật liệu tái sinh được điều chỉnh một cách chính xác tối ưu.1: Máy tái sinh nguội có xe bồn chứa 2 1.Xe bồn chở nước Phía sau máy tái sinh là hệ đầm nén, thông thường là xe lu rung bánh thép loại lớn.
Lớp vật liệu tái sinh được san phẳng bằng máy san. Sau đó tiến hành đầm nén sau cùng để đảm bảo toàn bộ lớp vật liệu tái sinh đầm nén toàn bộ.2 : Sơ đồ roto phay mặt đường 5 - Loại máy tái sinh bánh xích được phối hợp với một guồng xoắn trải vật liệu và hệ thống tải. Khi máy tái sinh tiến về phía trước thì guồng xoắn trải vật liệu để hệ bàn là trải vật liệu tái sinh ra. Hệ thống đầm của bàn là đầm nén sơ bộ vật liệu để đạt độ bằng phẳng yêu cầu Quá trình được mô tả trong hình 3.3 : Máy tái sinh di chuyển bánh xích 1.
Máy tái sinh bánh xích, 3. Xe bồn chở nước 1. Tái sinh nguội bằng xi măng : Mục đích của việc trộn thêm xi măng, như xi măng Porland hoặc hỗn hợp xi măng/trobay trong quá trình tái sinh là để tăng cường độ vật liệu. Trong quá trình này xi măng được trộn đều với vật liệu cũ, đồng thời nước được phun vào để độ ẩm của vật liệu đạt được tối ưu.
Sau khi đầm nén, các hạt vật liệu tái sinh sẽ dính kết với nhau tạo ra một lớp vật liệu đồng nhất. Việc này sẽ làm tăng đáng kể sức chịu tải của đường mà không phải tăng thêm cao độ của mặt đường bằng cách trải thêm các lớp vật liệu mới. Khi cần thiết có thể bổ sung thêm một ít vật liệu mới, quá trình tái sinh và gia cố đường cũ được thực hiện cùng một lúc. Khi sử dụng công nghệ tái tạo này thì chi phí khai thác mỏ, nghiền sàng, vận chuyển.
được giảm đáng kể. Môi trường cũng có lợi vì không phải khai thác đá nghiền và vận chuyển. Các chất kết dính dạng xi măng được cung cấp trong quá trình tái tạo bằng cách: + Dải bột xi măng khô lên mặt đường trước khi máy tái sinh bằng tay hoặc bằng máy. Máy tái sinh sẽ chạy qua lớp xi măng bột và trộn đều với vật liệu cũ trong một quá trình.
6 + Tạo ra một hỗn hợp nhão nhũ tương xi măng bằng một máy trộn đặc biệt. Trong máy này xi măng và nước được trộn theo một tỷ lệ chính xác, được bơm định lượng bằng vi xử lý. Máy trộn được đi trước máy tái sinh, nối với nhau qua một ống mềm như hình 1. Máy trộn đảm bảo tỷ lệ nước/ xi mãng chính xác, và không bị thất thoát xi mãng do mưa, gió.
Trạm tái sinh nguội vật liệu Theo công nghệ này, lớp bêtông nhựa cần sửa chữa sẽ được cào bóc dưới tác dụng cơ học của các lưỡi phay cắt ở ngay nhiệt độ môi trường. Hỗn hợp bêtông nhựa đã cắt nhỏ được đổ lên xe vận chuyển chở tới trạm trôn bêtông nhựa tái sinh. Tại đây, vật liệu cũ sẽ được nấu trộn lại và được bổ sung thêm các thành phần đảm bảo chất lượng của bêtông nhựa. Sau khi được nấu trộn lại, hỗn hợp bêtông nhựa tái sinh sẽ được chở tại nơi sửa chữa.
Việc rải và lu lèn được tiến hành theo trình tự như với bêtông nhựa làm mới.4: Cào bóc mặt đường cũ 7 Hình 1.5: Cấu tạo thiết bị cào bóc Hình 1.6: Cấu tạo răng cào bóc 8 Hình 1.7: Hỗn hợp bêtông asphalt phế liệu được tập kết ở trạm trộn Hình 1.8: Hỗn hợp bêtông asphalt phế liệu được xử lý trong trạm trộn 9 Hình 1.9: Thảm lại hỗn hợp bêtông asphalt đã được tái chế 1. Tái sinh nóng Theo công nghệ này, lớp bêtông nhựa cần được sửa chữa sẽ được sấy nóng trước khi cào bóc nhằm thay đổi tính chất cơ lý của bêtông, tạo thuận lợi cho việc bóc lớp bêtông nhựa cũ được dễ dàng. Lớp bêtông nhựa cũ trước khi cào bóc được đốt nóng tới nhiệt độ 120 0C- 1400C, ở nhiệt độ này các thành phần tông nhựa mất liên kết trở nên rời rạc, rất thuận lợi cho việc cào xới. Sau khi cào bóc, xào xới, hỗn hơp bêtông nhựa cũ hoặc sẽ được xào xới và rải ngay tại mặt đường cũ (Repaving) hoặc sẽ được chuyển đến bộ phận kế tiếp để nấu trộn lại và bổ sung nhựa, phụ gia (Remixing).14: Công nghệ tái chế mặt đường BTN theo phương pháp nóng 10 Máy lu Trộn thô Phay Máy trộn Bàn là Thanh gia nhiệt bitum Dao cắt Gia nhiệt Cào xới Trộn tinh Lu lèn tạo độ cứng cho nền Phay trộn thô Là phẳng và tạo độ dày Hình 1.15 Sơ đồ hệ thống bộ máy làm việc tái sinh nóng Đầu tiên mặt đường tại khu vực cần tái chế được đốt nóng lên đến nhiệt độ cần thiết, tiếp đến mặt đường được cào xới lên và tiếp tục được trộn sơ bộ và thu gôm lại vào tiếp một thiết bị chứa, ở đây vật liệu đã cào xới sẽ được bổ sung thêm vật liệu mới cũng như tác nhân tái chế (với thành phần như đã tính toán).
Sau đó hỗn hợp vật liệu này tiếp tục được trộn kỹ lại lần nữa và được ban phẳng và cuối cùng là lu lèn hoàn thiện bề mặt.16: Đốt nóng mặt đường cũ Hình 1.17 Cào xới sau khi được đốt nón 11 Hình 1.14: Thu gom cốt liệu vào máy trộn Hình 1.15: Rãi lại hỗn hợp bêtông sau khi được tái chế Hình 1.20: Lu lèn 12 Tốc độ làm việc của dây chuyền là 3m/phút. Công suất 1 ca máy 4000 – 6000 m2. Khả năng tái tạo độ sâu nhỏ nhất là 3cm và lớn nhất là 6cm.
