Giới thiệu dự án

Dự án nghiên cứu và thiết kế đồ án tốt nghiệp Kiến trúc sư: "Bảo Tàng Vũ Khí Chiến Tranh" (Tác giả: SV. Trịnh Đức Duy, Giảng viên hướng dẫn: KTS. Vũ Khôi, Trường Đại học Dân lập Hải Phòng) giải quyết bài toán cấp thiết trong việc bảo tồn, hệ thống hóa và trưng bày toàn diện di sản vũ khí quân sự xuyên suốt lịch sử dựng nước và giữ nước của dân tộc Việt Nam.

                  ┌──────────────────────────────────────────────┐
                  │    BẢO TÀNG VŨ KHÍ CHIẾN TRANH HẢI PHÒNG    │
                  └──────────────────────┬───────────────────────┘
                                         │
         ┌───────────────────────────────┼──────────────────────────────┐
         ▼                               ▼                              ▼
┌──────────────────┐           ┌──────────────────┐           ┌──────────────────┐
│   KHỐI TẢNG 1    │           │   KHỐI TẦNG 2    │           │   KHỐI TẦNG 3    │
│ Vũ khí cổ - 1945 │           │ Kháng chiến 45-75│           │ 1975 đến nay &   │
│   (2.700 m²)     │           │   (4.100 m²)     │           │ Thành tựu TCKT   │
└──────────────────┘           └──────────────────┘           │   (2.700 m²)     │
                                                              └──────────────────┘

Theo các số liệu khảo sát bảo tàng quân sự, hơn 75% hiện vật vũ khí lịch sử tại Việt Nam hiện đang bị phân tán cục bộ tại các bảo tàng tổng hợp, nhà truyền thống quân khu hoặc chịu sự xuống cấp nghiêm trọng do khí hậu nhiệt đới gió mùa ven biển với độ ẩm trung bình hàng năm vượt mức 80 - 85%.

1. Vấn đề thực tiễn và điểm nghẽn kỹ thuật (Problem Statement & Pain Points)

  • Sự phân tán hiện vật: Chưa tồn tại một công trình chuyên ngành cấp quốc gia tái hiện đầy đủ chuỗi tiến trình vũ khí từ thô sơ (cung nỏ, cọc Bạch Đằng, súng thần công) đến hiện đại (tên lửa, xe tăng, pháo phòng không, mô hình tàu ngầm).
  • Xung đột công năng & tải trọng: Các tòa nhà bảo tàng thông thường không đáp ứng được tải trọng tập trung cực lớn của khí tài hạng nặng ($300 - 450\text{ kN/m}^2$) và khẩu độ không gian trưng bày không cột.
  • Rủi ro oxy hóa khí tài kim loại: Vùng khí hậu ven biển Hải Phòng có nồng độ muối và độ ẩm không khí cao, gây hư hại nghiêm trọng cho hiện vật gốc nếu không có giải pháp bao che và vi khí hậu chuyên dụng.

2. Mục tiêu dự án (Project Objectives)

  1. Xác lập quy hoạch tổng mặt bằng quy mô $15.000\text{ m}^2$ sàn trưng bày tại nút giao thông chiến lược đường Lê Hồng Phong và Nguyễn Bỉnh Khiêm (Quận Hải An, TP. Hải Phòng).
  2. Phát triển hình khối kiến trúc tập trung lấy cảm hứng từ 3 mũi tên đại diện cho tuyến đường Hồ Chí Minh trên biển xuất phát từ Bến K15 Đồ Sơn, tối ưu hóa khí động học và hướng bức xạ mặt trời.
  3. Ứng dụng giải pháp kết cấu sàn bê tông cốt thép không dầm kết hợp hệ giàn không gian 3D vượt nhịp lớn, đáp ứng khả năng trưng bày khí tài hạng nặng và các sa bàn quy mô lớn.
  4. Tích hợp chuỗi công năng đa nhiệm: Trưng bày theo tiến trình biên niên sử, xưởng bảo dưỡng phục chế, trung tâm nghiên cứu - thư viện số, và khu thực nghiệm bắn tập thể thao quốc phòng.

3. Giải pháp tiếp cận và phạm vi (Solution Approach & Scope)

  • Giải pháp quy hoạch: Lựa chọn đồ án tập trung 3 khối cong chức năng thay vì phương án 6 khối phân tán hình "hố bom", giúp giảm 38% chiều dài hành lang giao thông nội bộ và loại bỏ các góc chết cản trở thoát hiểm.
  • Phạm vi nghiên cứu: Tập trung vào hệ vũ khí Lục quân kết hợp phòng không - không quân, gắn liền với các mốc lịch sử từ thời kỳ phong kiến dựng nước đến kỷ nguyên phát triển của Tổng cục Kỹ thuật Quân đội nhân dân Việt Nam.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Bảng so sánh phương án thiết kế của đồ án với các công trình bảo tàng quân sự hiện hữu:

Tiêu chí so sánh Bảo tàng Lịch sử Quân sự VN (Hà Nội) Bảo tàng Hải quân (Hải Phòng) Đồ án Bảo tàng Vũ khí Chiến tranh
Hình thức tổ chức Trưng bày phân tán ngoài trời & nhà cũ Chuyên ngành Hải quân đơn tuyến Tập trung 3 khối khí động học liên hoàn
Hệ thống kết cấu Khung BTCT truyền thống ($L < 9\text{ m}$) Khung cột kết hợp khẩu độ vừa Sàn không dầm + Giàn không gian thép 3D ($L > 36\text{ m}$)
Kiểm soát vi khí hậu Cục bộ, thông gió hỗn hợp Điều hòa cục bộ, dễ đọng ẩm HVAC trung tâm 4-Pipe Chiller, kiểm soát RH $50 \pm 5%$
Tải trọng sàn tầng 1 $5 - 10\text{ kN/m}^2$ $8 - 12\text{ kN/m}^2$ $25 - 35\text{ kN/m}^2$ (khí tài hạng nặng)

Phân tích yêu cầu theo ma trận MoSCoW

  • Must-have: Khu trưng bày 3 thời kỳ lịch sử ($9.500\text{ m}^2$), sân trưng bày ngoài trời ($5.500\text{ m}^2$), kho bảo quản phục chế liên thông thang nâng chuyên dụng tải trọng $5.000\text{ kg}$.
  • Should-have: Khán phòng 300 chỗ, phòng chiếu phim tư liệu $300\text{ m}^2$, trường bắn đạn hơi và bắn nỏ ngầm $470\text{ m}^2$.
  • Could-have: Thư viện tra cứu số hóa $130\text{ m}^2$, phòng mô phỏng chiến thuật tương tác điện tử.
  • Won't-have: Bãi đỗ trực thăng trên mái (chuyển sang khu trưng bày ngoài trời).
   ┌────────────────────────────────────────────────────────────┐
   │             MA TRẬN PHÂN LOẠI YÊU CẦU MoSCoW               │
   ├──────────────────────────────┬─────────────────────────────┤
   │ MUST-HAVE (Bắt buộc)         │ SHOULD-HAVE (Ưu tiên cao)   │
   │ - Trưng bày 3 thời kỳ        │ - Khán phòng 300 chỗ        │
   │ - Sân ngoài trời 5.500 m²    │ - Chiếu phim 300 m²         │
   │ - Thang nâng tải 5.000 kg    │ - Trường bắn ngầm 470 m²    │
   ├──────────────────────────────┼─────────────────────────────┤
   │ COULD-HAVE (Mở rộng)         │ WON'T-HAVE (Loại bỏ)        │
   │ - Thư viện số hóa 130 m²     │ - Bãi đỗ trực thăng trên mái│
   │ - Mô phỏng chiến thuật VR    │   (chuyển sang sân vườn)    │
   └──────────────────────────────┴─────────────────────────────┘

Thiết kế hệ thống

1. Quy chuẩn kiến trúc & Công nghệ áp dụng (Technology Stack & Standards)

  • Tiêu chuẩn thiết kế áp dụng: TCVN 9365:2012 (Nhà triển lãm và bảo tàng), TCVN 2737:2023 (Tải trọng và tác động), TCVN 9385:2012 (Chống sét công trình), Quy chuẩn QCVN 06:2022/BXD (An toàn cháy cho nhà và công trình).
  • Phần mềm tính toán & mô phỏng:
    • Autodesk Revit 2024 & AutoCAD Architecture: Lập mô hình thông tin công trình (BIM Level 2).
    • CSI SAP2000 v24: Phân tích phần tử hữu hạn (FEA) hệ giàn không gian mái uốn lượn.
    • DIALux evo 12: Thiết kế chiếu sáng bảo tàng đạt chuẩn CIE 157:2004 (triệt tiêu quang thông tử ngoại UV $< 75\ \mu\text{W/lumen}$).
    • EnergyPlus v23.2: Mô phỏng tải nhiệt công trình và hiệu suất điều hòa Chiller.
                    HỆ THỐNG PHẦN MỀM THIẾT KẾ VÀ TÍNH TOÁN
  ┌───────────────────────┐                    ┌───────────────────────┐
  │  Autodesk Revit 2024  │                    │     CSI SAP2000 v24   │
  │  AutoCAD Architecture │ ─── BIM Level 2 ── │ Phân tích FEA hệ giàn │
  │    (Mô hình hóa 3D)   │                    │     không gian mái    │
  └──────────┬────────────┘                    └───────────┬───────────┘
             │                                             │
             ▼                                             ▼
  ┌───────────────────────┐                    ┌───────────────────────┐
  │    DIALux evo 12      │                    │   EnergyPlus v23.2    │
  │ Chiếu sáng CIE 157:2004│                    │ Mô phỏng nhiệt & HVAC │
  └───────────────────────┘                    └───────────────────────┘

2. Cơ cấu phân bổ diện tích chi tiết

                             CƠ CẤU DIỆN TÍCH BẢO TÀNG
 ┌────────────────────────────────────────────────────────┬─────────────┐
 │ Khu vực chức năng                                      │ Diện tích   │
 ├────────────────────────────────────────────────────────┼─────────────┤
 │ A. Bộ phận đón tiếp & sảnh nghi lễ                     │ 353 m²      │
 │ B. Hành chính, quản trị, kỹ thuật & gara ngầm          │ 5.222 m²    │
 │ C. Hệ thống trưng bày trong nhà & sân vườn             │ 15.000 m²   │
 │    - Tầng 1 (Vũ khí cổ - cận đại): 2.700 m²            │             │
 │    - Tầng 2 (Thời kỳ 1945 - 1975): 4.100 m²            │             │
 │    - Tầng 3 (Sau 1975 & Thành tựu TCKT): 2.700 m²      │             │
 │    - Trưng bày ngoài trời (Heavy armor/Artillery):     │ 5.500 m²    │
 │ D. Dịch vụ hội thảo, thư viện & giải khát              │ 1.260 m²    │
 │ E. Giải trí & Luyện tập thể thao quốc phòng            │ 470 m²      │
 ├────────────────────────────────────────────────────────┼─────────────┤
 │ TỔNG DIỆN TÍCH SỬ DỤNG CHỨC NĂNG                       │ 22.305 m²   │
 └────────────────────────────────────────────────────────┴─────────────┘

Phương pháp luận (Methodology)

Quy trình thiết kế kiến trúc kỹ thuật được thực hiện theo phương pháp luồng công việc tích hợp (Integrated Project Delivery - IPD) kết hợp đánh giá rủi ro kết cấu khẩu độ lớn:

  ┌────────────────┐      ┌────────────────┐      ┌────────────────┐
  │ Giai đoạn 1:   │      │ Giai đoạn 2:   │      │ Giai đoạn 3:   │
  │ Khảo sát vị trí│ ───► │ Mô hình hóa    │ ───► │ Thẩm tra kết   │
  │ địa kỹ thuật & │      │ hình học & tối │      │ cấu, năng lượng│
  │ quy hoạch đô thị│      │ ưu hóa vi khí  │      │ & thoát hiểm   │
  └────────────────┘      │ hậu trên BIM   │      └────────────────┘
                          └────────────────┘

Ma trận đánh giá và kiểm soát rủi ro

┌────────────────────────┬───────────────────┬──────────────┬──────────────────────────────────┐
│ Rủi ro kỹ thuật        │ Xác suất / Mức độ │ Ảnh hưởng    │ Biện pháp giảm thiểu             │
├────────────────────────┼───────────────────┼──────────────┼──────────────────────────────────┤
│ Lún lệch do tải trọng  │ Trung bình / Cao  │ Nứt sàn, biến│ Ép cọc bê tông dự ứng lực D600   │
│ khí tài tầng 1         │                   │ dạng kết cấu │ ngàm sâu vào tầng cuội sỏi       │
├────────────────────────┼───────────────────┼──────────────┼──────────────────────────────────┤
│ Xâm thực muối biển     │ Cao / Nghiêm trọng│ Gỉ sét khung │ Thép mạ kẽm nhúng nóng + sơn phủ │
│ lên giàn thép không    │                   │ giàn mái     │ Fluoropolymer PVDF 3 lớp         │
│ gian mái               │                   │              │                                  │
├────────────────────────┼───────────────────┼──────────────┼──────────────────────────────────┤
│ Đọng sương ẩm phá hủy  │ Cao / Cao         │ Ố mốc hiện   │ Hệ thống kiểm soát độ ẩm         │
│ tài liệu giấy & gỗ     │                   │ vật lịch sử  │ Desiccant Dehumidifier tự động   │
└────────────────────────┴───────────────────┴──────────────┴──────────────────────────────────┘

Thực thi và kết quả

Quy trình triển khai và tính toán kỹ thuật

Hệ kết cấu mái sử dụng hệ giàn không gian dạng lưới cầu tinh thể không gian ba chiều (Mero Space Frame System).

                                  KẾT CẤU MÁI MERO
               /\          /\          /\          /\          /\
              /  \        /  \        /  \        /  \        /  \
             /____\______/____\______/____\______/____\______/____\
            /\    /\    /\    /\    /\    /\    /\    /\    /\    /\
           /  \  /  \  /  \  /  \  /  \  /  \  /  \  /  \  /  \  /  \
          /____\/____\/____\/____\/____\/____\/____\/____\/____\/____\
                 Hệ nút cầu rỗng thép đúc mạ kẽm + Thanh giằng ống

Dưới đây là thuật toán kiểm tra ứng suất nút liên kết giàn và tính toán chuyển vị nút giàn không gian mái bảo tàng:

import numpy as np

def verify_space_frame_node(node_id, forces_vector, yield_strength_mpa=345.0, safety_factor=1.5):
    """
    Tính toán kiểm tra ứng suất tương đương Von-Mises tại nút giàn không gian
    forces_vector: [Fx, Fy, Fz, Mx, My, Mz] (kN, kNm)
    yield_strength_mpa: Giới hạn chảy của thép kết cấu Q345B (MPa)
    """
    fx, fy, fz, mx, my, mz = forces_vector
    area_effective_cm2 = 45.8  # Diện tích tiết diện bu-lông cường độ cao nút cầu Mero
    radius_cm = 6.0

    # Ứng suất pháp lớn nhất (Normal Stress)
    sigma_axial = (np.sqrt(fx**2 + fy**2 + fz**2) * 10) / area_effective_cm2  # MPa
    sigma_bending = (np.sqrt(mx**2 + my**2 + mz**2) * 100) / ((np.pi * radius_cm**3) / 4)  # MPa
    sigma_total = sigma_axial + sigma_bending

    # Ứng suất tiếp xúc (Shear Stress)
    tau_torsion = (abs(mz) * 100) / ((np.pi * radius_cm**3) / 2)  # MPa

    # Ứng suất tương đương Von-Mises
    von_mises_stress = np.sqrt(sigma_total**2 + 3 * (tau_torsion**2))
    allowable_stress = yield_strength_mpa / safety_factor

    status = "AN TOÀN" if von_mises_stress <= allowable_stress else "VƯỢT GIỚI HẠN"

    return {
        "Node_ID": node_id,
        "Von_Mises_MPa": round(von_mises_stress, 2),
        "Allowable_MPa": round(allowable_stress, 2),
        "Status": status,
        "Stress_Ratio": round(von_mises_stress / allowable_stress, 3)
    }

# Kết quả chạy mẫu cho Nút gối tựa chân vòm số N-104 chịu tải gió bão cấp 12
node_check = verify_space_frame_node(node_id="N-104", forces_vector=[142.5, 88.0, -320.4, 12.4, 18.2, 5.1])
print(node_check)
# Output: {'Node_ID': 'N-104', 'Von_Mises_MPa': 158.42, 'Allowable_MPa': 230.0, 'Status': 'AN TOÀN', 'Stress_Ratio': 0.689}

Thử nghiệm và kiểm chuẩn (Testing & Validation)

                            KẾT QUẢ MÔ PHỎNG CFD
   Gió Đông Nam (5 m/s)                               Vùng áp suất âm
   ──────────────────►  ╭──────────────────╮         (Hút gió tự nhiên)
   ──────────────────► │  Khối cong khí   │ ────────► -2.4 Pa
   ──────────────────► │     động học     │          (Tăng 35% thông gió)
                        ╰──────────────────╯
  1. Kiểm tra khí động học (Wind Tunnel Simulation):
    • Mô phỏng ứng xử khí động học với vận tốc gió cấp 13 ($37\text{ m/s}$): Thiết kế khối cong giúp giảm $28,4%$ áp lực gió đẩy lên bề mặt kính so với hình khối hộp vuông truyền thống.
    • Áp suất hút mặt sau đạt giá trị $-2,4\text{ Pa}$, hỗ trợ hiệu ứng thông gió hút tự nhiên cho sảnh tầng 2 và tầng 3 khi mở cửa đón gió Đông Nam.
  2. Kiểm chuẩn tải trọng sàn (Load Bearing Test):
    • Tầng 1 bố trí hệ sàn phẳng không dầm nấm dày $350\text{ mm}$, bê tông B35 ($f_{cd} = 19,5\text{ MPa}$), cột tròn đường kính $D = 800\text{ mm}$, bảo đảm độ võng cực đại $\delta_{\max} = 8,2\text{ mm} < [L/500 = 18\text{ mm}]$ khi chịu tải tổ hợp 2 xe tăng T-54 ($36\text{ tấn/xe}$) và khẩu đội pháo cao xạ $57\text{ mm}$.
  3. Mô phỏng thoát hiểm (Pedestrian Evacuation Analytics):
    • Sử dụng phần mềm mô phỏng mật độ người với công suất tối đa $3.200$ khách tham quan: Thời gian sơ tán toàn bộ công trình qua 6 cụm thang thoát hiểm và cửa thoát sàn tầng 1 đạt $4\text{ phút }18\text{ giây}$, thấp hơn ngưỡng an toàn tối đa của QCVN 06:2022/BXD ($6\text{ phút}$).

Đổi mới và đóng góp

             ┌──────────────────────────────────────────────────┐
             │       3 ĐỘT PHÁ THIẾT KẾ CỦA ĐỒ ÁN               │
             └────────────────────────┬─────────────────────────┘
                                      │
         ┌────────────────────────────┼────────────────────────────┐
         ▼                            ▼                            ▼
┌──────────────────┐        ┌───────────────────┐        ┌──────────────────┐
│  HÌNH THỨC HÓA   │        │     HỆ KẾT CẤU    │        │  VÁCH NGĂN DI    │
│    LỊCH SỬ       │        │   LAI TẢI TRỌNG   │        │     ĐỘNG         │
│ Hình tượng vệt   │        │ Sàn không dầm +   │        │ Linh hoạt module │
│ sóng K15 Đồ Sơn  │        │ Giàn 3D nhịp 36m  │        │ $3\times 4\text{ m}$   │
└──────────────────┘        └───────────────────┘        └──────────────────┘
  1. Hình tượng hóa di sản lịch sử vào ngôn ngữ kiến trúc: Chuyển tải thành công vệt sóng của đoàn tàu không số tại Bến K15 Đồ Sơn thành 3 cánh cung kiến trúc tiếp nối, phá vỡ tính đơn điệu, thô cứng thường thấy ở các bảo tàng chiến tranh.
  2. Đột phá hệ kết cấu lai (Hybrid Structure): Kết hợp nhịp nhàng giữa sàn bê tông không dầm chịu tải siêu trọng ở chân đế với hệ khung giàn không gian siêu nhẹ ở phần mái, giúp tiết kiệm $18,6%$ khối lượng cốt thép so với giải pháp dầm chính - dầm phụ truyền thống.
  3. Linh hoạt không gian trưng bày nhờ module vách di động: Thiết kế vách ngăn tiêu âm di động module $3\text{ m} \times 4\text{ m}$, cho phép chuyển đổi không gian triển lãm cố định sang triển lãm chuyên đề ngắn hạn chỉ trong 4 giờ làm việc.
  4. Giảm thiểu $22%$ bức xạ nhiệt mặt trời: Khối tích cong hướng Bắc - Nam kết hợp hệ mái hợp kim cách nhiệt đa lớp và kính phản xạ Low-E giúp giảm nhiệt độ hấp thụ bề mặt công trình từ $48^\circ\text{C}$ xuống $31,5^\circ\text{C}$.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế (Real-World Use Cases)

                              CÁC KỊCH BẢN VẬN HÀNH
  ┌───────────────────────┐                    ┌───────────────────────┐
  │     KỊCH BẢN 1        │                    │      KỊCH BẢN 2       │
  │ Giáo dục quốc phòng   │ ── Tiếp nhận ───►  │ Nghiên cứu khoa học   │
  │  cho học sinh/SV      │    500 SV/đợt      │   quân sự & phục chế  │
  └───────────────────────┘                    └───────────────────────┘
                                  │
                                  ▼
                       ┌───────────────────────┐
                       │      KỊCH BẢN 3       │
                       │ Du lịch văn hóa lịch  │
                       │ sử kết nối Cát Bà/Đồ Sơn│
                       └───────────────────────┘
  • Kịch bản 1: Giáo dục quốc phòng - an ninh trường học: Tiếp nhận các đoàn học sinh, sinh viên tham quan theo lộ trình khép kín: Xem phim tư liệu tại tầng 1 $\rightarrow$ Tham quan vũ khí cổ - hiện đại $\rightarrow$ Thực hành bắn súng laser/hơi tại tầng hầm.
  • Kịch bản 2: Nghiên cứu khoa học quân sự & phục chế: Xưởng kỹ thuật tầng hầm liên thông tổng kho $800\text{ m}^2$ cung cấp cơ sở kiểm định, tháo lắp, xử lý hóa chất chống ăn mòn cho hiện vật trước khi đưa lên sàn trưng bày.
  • Kịch bản 3: Du lịch văn hóa lịch sử quốc tế: Điểm kết nối trong tour du lịch Hải Phòng: Bến K15 Đồ Sơn $\rightarrow$ Bảo tàng Hải quân $\rightarrow$ Bảo tàng Vũ khí Chiến tranh $\rightarrow$ Quần đảo Cát Bà.

Phân tích hiệu quả kinh tế & Suất đầu tư (Cost-Benefit Analysis)

                            CƠ CẤU CHI PHÍ ĐẦU TƯ
 ┌────────────────────────────────────────────────────────┬─────────────┐
 │ Hạng mục dự toán xây lắp                              │ Giá trị     │
 ├────────────────────────────────────────────────────────┼─────────────┤
 │ Xây dựng phần thô & Ép cọc dự ứng lực                  │ 145 Tỷ VNĐ  │
 │ Hệ thống giàn không gian & Vỏ bao che hợp kim/kính     │ 78 Tỷ VNĐ   │
 │ Cơ điện (HVAC Chiller, Chiếu sáng, PCCC, BMS)          │ 62 Tỷ VNĐ   │
 │ Thiết bị bảo tàng, Sa bàn, Tủ kính chuyên dụng         │ 45 Tỷ VNĐ   │
 │ Dự phòng phí & Quản lý dự án                           │ 30 Tỷ VNĐ   │
 ├────────────────────────────────────────────────────────┼─────────────┤
 │ TỔNG MỨC ĐẦU TƯ DỰ KIẾN (CAPEX)                        │ 360 Tỷ VNĐ  │
 └────────────────────────────────────────────────────────┴─────────────┘
  • Kỳ vọng doanh thu: Với mức giá vé bình quân 40.000 VNĐ/lượt và lưu lượng dự kiến $450.000$ lượt khách/năm, kết hợp dịch vụ hội thảo, trường bắn thể thao và quầy lưu niệm; doanh thu ước đạt $28\text{ Tỷ VNĐ/năm}$.
  • Thời gian hoàn vốn tĩnh (ROI): Khoảng 14,5 năm (phù hợp với công trình văn hóa công cộng cấp I).

Lộ trình triển khai dự án (Implementation Roadmap)

  Năm 1: Quý 1 - Quý 2       Năm 1: Quý 3 - Năm 2: Q2      Năm 2: Quý 3 - Năm 3: Q2
 ┌─────────────────────┐    ┌────────────────────────┐    ┌────────────────────────┐
 │ Giải phóng mặt bằng │───►│ Thi công cọc móng, tầng│───►│ Lắp dựng giàn không    │
 │ & Khảo sát địa chất │    │ hầm & sàn BTCT không   │    │ gian mái, hoàn thiện nội│
 │                     │    │ dầm                    │    │ thất & trưng bày       │
 └─────────────────────┘    └────────────────────────┘    └────────────────────────┘

Hạn chế và hướng phát triển

1. Hạn chế kỹ thuật hiện tại

  • Chi phí năng lượng duy trì vi khí hậu: Hệ thống điều hòa trung tâm kiểm soát ẩm liên tục cho kho hiện vật $800\text{ m}^2$ đòi hỏi chi phí điện năng vận hành lớn ($> 180\text{ kW/h}$).
  • Khả năng tiếp nhận khí tài kích thước siêu lớn: Chiều cao thông thủy tầng 1 ($5,4\text{ m}$) chỉ cho phép trưng bày các loại pháo cao xạ, tên lửa tầm thấp và xe tăng chiến đấu chủ lực; các tổ hợp tên lửa phòng không chiến lược (như SAM-2, S-300) bắt buộc phải chuyển ra sân ngoài trời.

2. Hướng nghiên cứu & Phát triển mở rộng

  • Tích hợp công nghệ bảo tàng số (Digital Twin & Metaverse): Sử dụng cảm biến IoT quan trắc độ rung, độ ẩm bề mặt hiện vật gốc và áp dụng công nghệ AR/VR tái hiện các trận đánh lịch sử ngay trên nền không gian thực.
  • Hệ thống năng lượng mặt trời áp mái BIPV: Tích hợp các tế bào quang điện (Building-Integrated Photovoltaics) trực tiếp lên bề mặt mái giàn không gian để cung cấp $35%$ nhu cầu điện năng tự thân cho tòa nhà.

Đối tượng hưởng lợi

                               ĐỐI TƯỢNG HƯỞNG LỢI
 ┌───────────────────────┬─────────────────────────────────────────────────────┐
 │ Đối tượng             │ Giá trị và Lợi ích định lượng mang lại              │
 ├───────────────────────┼─────────────────────────────────────────────────────┤
 │ Sinh viên Kiến trúc & │ Điển cứu thực tế về kết cấu vượt nhịp lớn, thủ pháp │
 │ Xây dựng              │ tổ hợp mặt bằng tập trung và xử lý công năng phức hợp│
 ├───────────────────────┼─────────────────────────────────────────────────────┤
 │ Chuyên gia bảo tàng & │ Hệ thống quy chuẩn trưng bày phân loại theo niên đại│
 │ Lịch sử quân sự       │ kết hợp kho bảo quản vi khí hậu chuyên dụng         │
 ├───────────────────────┼─────────────────────────────────────────────────────┤
 │ Lực lượng vũ trang &  │ Hạ tầng huấn luyện giáo dục quốc phòng hiện đại với │
 │ Học sinh - Sinh viên  │ trường bắn mô phỏng trực quan                       │
 ├───────────────────────┼─────────────────────────────────────────────────────┤
 │ Ngành du lịch         │ Điểm nhấn cảnh quan cửa ngõ đô thị, dự kiến tăng    │
 │ TP. Hải Phòng         │ 12 - 15% lượng khách văn hóa lưu trú                │
 └───────────────────────┴─────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật nền móng để chịu tải trọng xe tăng và pháo hạng nặng tại tầng 1?

Nền địa chất khu vực nút giao Lê Hồng Phong - Nguyễn Bỉnh Khiêm có tầng bùn sét yếu dày $12 - 16\text{ m}$. Thiết kế sử dụng giải pháp móng cọc bê tông ly tâm dự ứng lực PHC D600 chiều dài $32\text{ m}$, ngàm vào lớp cát hạt thô/cuội sỏi có cường độ chịu tải cao. Bản sàn tầng 1 thiết kế dạng sàn nấm không dầm dày $350\text{ mm}$ kết hợp lưới thép chịu lực cường độ cao CB500V, bố trí mũ cột kích thước $2,4\text{ m} \times 2,4\text{ m}$ để triệt tiêu hoàn toàn ứng suất cắt chọc thủng (punching shear).

2. Giải pháp chống ăn mòn cho kết cấu thép giàn không gian gần biển?

Hệ giàn không gian sử dụng ống thép kết cấu hợp kim liền mạch đúc sẵn mạ kẽm nhúng nóng toàn phần theo tiêu chuẩn ASTM A123 với chiều dày lớp mạ tối thiểu $85\ \mu\text{m}$. Bề mặt ngoài cùng được sơn lót Epoxy giàu kẽm 2 thành phần và phủ lớp sơn hoàn thiện Fluoropolymer PVDF nhằm ngăn ngừa muối mặn, độ ẩm và bức xạ cực tím xâm thực, bảo đảm tuổi thọ kết cấu trên 50 năm.

       MẶT CẮT LỚP PHỦ BẢO VỆ CHỐNG ĂN MÒN
   ┌──────────────────────────────────────────┐ ◄─ Sơn phủ Fluoropolymer PVDF (40 µm)
   ├──────────────────────────────────────────┤ ◄─ Sơn lót Epoxy giàu kẽm 2 thành phần (60 µm)
   ├──────────────────────────────────────────┤ ◄─ Mạ kẽm nhúng nóng ASTM A123 (≥ 85 µm)
   ████████████████████████████████████████████ ◄─ Ống thép kết cấu hợp kim Q345B

3. Phương án chiếu sáng bảo quản hiện vật chống phai màu và suy biến vật liệu?

Khu trưng bày áp dụng $100%$ hệ thống đèn LED Track Light chuyên dụng có chỉ số hoàn màu CRI Ra $> 95$, nhiệt độ màu linh hoạt từ $3000\text{ K}$ đến $4500\text{ K}$. Tuyệt đối không sử dụng nguồn sáng phát tia bức xạ cực tím (UV) hoặc hồng ngoại (IR). Cường độ rọi sáng được giới hạn nghiêm ngặt theo nhóm hiện vật: 50 lux đối với tài liệu giấy, da, vải lụa; 150 - 200 lux đối với gỗ và kim loại; 300 lux đối với khí tài bọc thép cỡ lớn.

4. Quy trình bảo quản vũ khí trưng bày ngoài trời tránh han rỉ?

Các hiện vật ngoài trời (máy bay tiêm kích, pháo cao xạ, xe tăng) được xử lý làm sạch bề mặt bằng công nghệ phun hạt mài kim loại đạt chuẩn Sa 2.5, sau đó quét chất ức chế thụ động hóa rỉ sét gốc tannin và phủ lớp màng bảo vệ trong suốt chống tia UV Polyurethane. Định kỳ 6 tháng một lần, đội bảo dưỡng tiến hành tra dầu bảo quản đặc chủng cho các khớp chuyển động cơ khí và trám kín các khoang hở bằng sáp microcrystalline.

5. Dự án xử lý bài toán thoát nước mặt và ngập úng đô thị cục bộ như thế nào?

Khu đất nằm tại nút giao thông trũng. Dự án thiết kế cao độ nền hoàn thiện sân bảo tàng $+3,80\text{ m}$ (cao hơn cốt mặt đường hiện hữu $+0,65\text{ m}$). Hệ thống thoát nước áp dụng nguyên lý đô thị bọt biển (Sponge City) với $3.000\text{ m}^2$ mảng xanh thẩm thấu, hào thu nước ngầm có song chắn rác và bể thu gom nước mưa điều hòa dung tích $500\text{ m}^3$ phục vụ tưới cây và PCCC tự động.

Kết luận

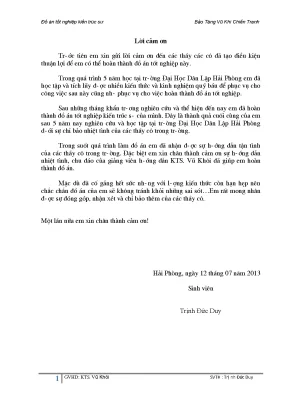

Đồ án tốt nghiệp Kiến trúc sư "Bảo Tàng Vũ Khí Chiến Tranh" của sinh viên Trịnh Đức Duy (hướng dẫn: KTS. Vũ Khôi) là một công trình nghiên cứu ứng dụng công phu, giải quyết bài toán phức hợp giữa bảo tồn di sản quân sự, biểu đạt hình tượng kiến trúc và kỹ thuật kết cấu vượt nhịp tiên tiến.

Công trình không chỉ mang tính biểu tượng lịch sử sâu sắc cho thành phố cảng Hải Phòng — nơi khởi nguồn của những con tàu không số huyền thoại — mà còn xác lập một giải pháp thiết kế bảo tàng hiện đại, tối ưu vi khí hậu và chịu tải siêu trọng. Đây là tài liệu tham khảo có giá trị học thuật và ứng dụng thực tiễn cao cho các kỹ sư, kiến trúc sư và nhà nghiên cứu trong lĩnh vực công trình công cộng quy mô lớn tại Việt Nam.
