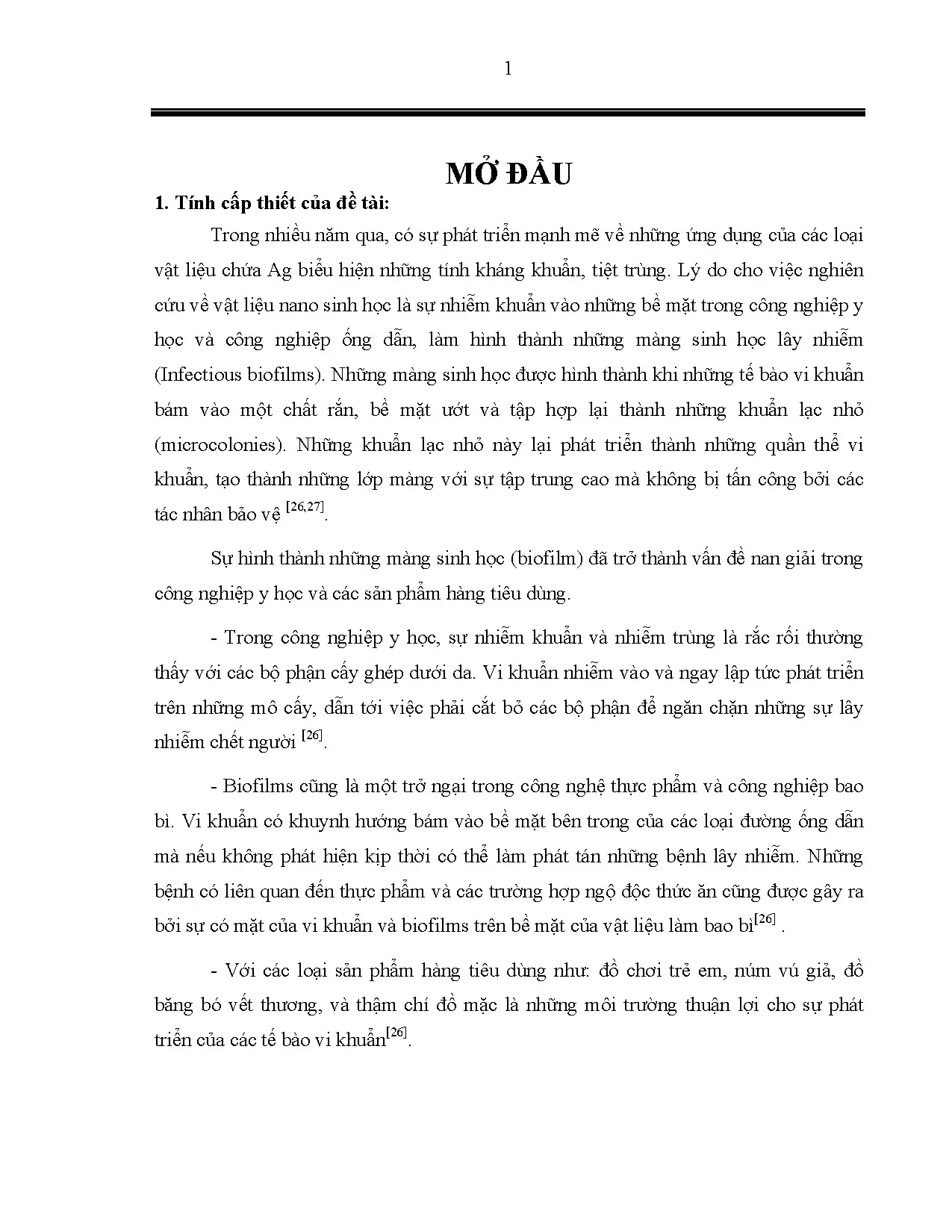

Tổng quan về luận án

Bối cảnh khoa học đương đại đang chứng kiến sự trỗi dậy mạnh mẽ của công nghệ vật liệu nano sinh học nhằm đối phó với thách thức nghiêm trọng về y tế và công nghiệp: sự hình thành của các màng sinh học lây nhiễm (infectious biofilms). Trong các hệ thống y tế cấy ghép dưới da, đường ống dẫn thực phẩm công nghiệp và hàng tiêu dùng, "những màng sinh học được hình thành khi những tế bào vi khuẩn bám vào một chất rắn, bề mặt ướt và tập hợp lại thành những khuẩn lạc nhỏ (microcolonies)... tạo thành những lớp màng với sự tập trung cao mà không bị tấn công bởi các tác nhân bảo vệ". Bạc và các trạng thái oxy hóa ($Ag^0, Ag^+, Ag^{2+}, Ag^{3+}$) sở hữu hoạt tính kháng khuẩn phổ rộng, có khả năng ức chế enzym hô hấp và phá hủy liên kết màng tế bào vi khuẩn nhưng lại có độc tính thấp đối với mô động vật bậc cao. Tuy nhiên, việc ứng dụng các hạt nano kim loại độc lập thường gặp rào cản lớn do năng lượng bề mặt cao dẫn đến hiện tượng kết tụ và lắng đọng (agglomeration and precipitation), làm suy giảm nghiêm trọng hoạt tính sinh học và tính chất quang học đặc thù.

Khoảng trống nghiên cứu (research gap) cốt lõi được xác định là: Thiếu vắng một quy trình công nghệ tổng hợp in-situ có khả năng kiểm soát chặt chẽ kích thước hạt (dưới 20 nm), độ đơn phân tán và tính ổn định pha của hạt nano bạc ($Ag$) trực tiếp trong nền polyme ưa nước Polyvinyl alcohol (PVA, khối lượng phân tử $MW = 60.000$) bằng phương pháp hóa học ướt thân thiện. Các công trình trước đây thường đối mặt với sự phân bố không đồng đều hoặc suy giảm độ bền nhiệt của chất nền polyme. Luận án tập trung giải quyết 3 câu hỏi nghiên cứu (Research Questions - RQ) và kiểm chứng 3 giả thuyết khoa học (Hypotheses - H):

  • RQ1: Cơ chế kiểm soát động học tạo mầm và phát triển tinh thể nano Ag trong nền PVA $MW = 60.000$ khi sử dụng chất khử Hydrazine hydrat ($N_2H_4\cdot H_2O$) và tác nhân trợ phân bố Trinatri citrat ($C_6H_5Na_3O_7$) diễn ra như thế nào?
  • RQ2: Tỷ lệ nồng độ tiền chất $AgNO_3$ và tác nhân trợ phân bố citrat ảnh hưởng định lượng ra sao đến kích thước hạt, dải cộng hưởng plasmon bề mặt cục bộ (LSPR) và độ bền nhiệt của nanocompozit?
  • RQ3: Bản chất tương tác liên kết giữa bề mặt hạt nano Ag và chuỗi mạch polyme PVA có khả năng duy trì độ ổn định pha tinh thể lập phương tâm mặt (FCC) và ngăn ngừa hiện tượng kết tụ trong thời gian dài hay không?
  • H1: Sự hiện diện đồng thời của nhóm hydroxyl (-OH) trên mạch PVA và ion citrat sẽ tạo ra hiệu ứng che chắn không gian (steric hindrance) và lực đẩy tĩnh điện, khống chế kích thước hạt nano Ag trong dải 5–20 nm.
  • H2: Phổ cộng hưởng plasmon bề mặt (LSPR) của hạt nano Ag trong nanocompozit Ag/PVA sẽ biểu hiện đỉnh hấp thụ cực đại đơn phân tán trong dải bước sóng $\lambda = 390 \div 450\text{ nm}$.
  • H3: Cấu trúc nanocompozit Ag/PVA tổng hợp bằng phương pháp khử hóa học in-situ sẽ duy trì độ bền nhiệt ổn định lên đến ngưỡng phân hủy nhiệt trên $200^\circ\text{C}$ của nền PVA.

Khung lý thuyết của nghiên cứu được xây dựng dựa trên sự giao thoa của ba học thuyết nền tảng: Thuyết giam giữ lượng tử (Quantum Confinement Theory), Thuyết lượng tử hóa mức năng lượng Kubo, và Thuyết cộng hưởng Plasmon bề mặt cục bộ (Localized Surface Plasmon Resonance - LSPR). Đóng góp đột phá của luận án là việc thiết lập thành công quy trình công nghệ tổng hợp màng nanocompozit Ag/PVA đồng nhất với nồng độ tiền chất $AgNO_3\text{ }0.02\text{M}$ và Hydrazine hydrat $0.02\text{M}$ ở nhiệt độ phản ứng $80^\circ\text{C}$ trong thời gian tối ưu 20 phút dưới môi trường khí trơ $N_2$. Kết quả định lượng chỉ ra vật liệu có khả năng ức chế vi khuẩn vượt trội, mở ra giải pháp công nghệ vật liệu kháng khuẩn tiên tiến cho ngành y tế và bao bì thực phẩm.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy sự tiến hóa của hai trường phái chế tạo vật liệu nano kim loại: phương pháp từ trên xuống (Top-down) như ăn mòn xung laser (bước sóng 532 nm, độ rộng xung 10 ns, năng lượng 90 mJ) và phương pháp từ dưới lên (Bottom-up) khởi nguồn từ các thí nghiệm kinh điển của Michael Faraday (1831) và phát triển bởi Toshima & Hirai qua các phản ứng khử hóa ướt muối kim loại bằng các tác nhân như $NaBH_4$, cồn, hoặc aldehyde.

                  ┌─────────────────────────────────────────────────────────┐
                  │          TIẾN TRÌNH TỔNG HỢP NANOBẠC/POLYMERE           │
                  └────────────────────────────┬────────────────────────────┘
                                               │
                    ┌──────────────────────────┴──────────────────────────┐
                    ▼                                                     ▼
   ┌─────────────────────────────────┐                   ┌─────────────────────────────────┐
   │      PHƯƠNG PHÁP EX-SITU        │                   │       PHƯƠNG PHÁP IN-SITU       │
   │  - Tổng hợp hạt nano rời rạc    │                   │  - Khử muối Ag+ trực tiếp       │
   │  - Trộn cơ học vào polyme       │                   │    trong nền mạng polyme        │
   │  - Hạn chế: Dễ tái kết tụ,      │                   │  - Ưu thế: Khống chế mầm tốt,   │
   │    phân tán kém đồng nhất       │                   │    phân bố hạt đồng đều         │
   └─────────────────────────────────┘                   └────────────────┬────────────────┘
                                                                          │
                                         ┌────────────────────────────────┴────────────────┐
                                         ▼                                                 ▼
                        ┌─────────────────────────────────┐               ┌─────────────────────────────────┐
                        │     NGHIÊN CỨU QUỐC TẾ          │               │      ĐỊNH VỊ CỦA LUẬN ÁN        │
                        │ - Wenjun Ding (2007):           │               │ - Nền PVA MW = 60.000           │
                        │   Khử nhiệt, hạt 5-20 nm        │               │ - Tác nhân khử: Hydrazine       │
                        │ - Khanna et al. (2005):         │               │ - Tác nhân trợ phân bố: Citrat  │
                        │   Khử bằng Hydrazine/SFS        │               │ - Khí trơ N2, kiểm soát LSPR    │
                        │ - Serebryakova et al. (2007):   │               │   ở dải 390 - 450 nm, FCC       │
                        │   MW PVA quyết định kích thước  │               │                                 │
                        └─────────────────────────────────┘               └─────────────────────────────────┘

Trong dòng chảy học thuật, hai cuộc tranh luận khoa học lớn vẫn đang diễn ra:

  1. Tranh luận về phương pháp tích hợp nano vào nền polyme (Ex-situ vs. In-situ): Trường phái Ex-situ cho rằng việc tổng hợp hạt nano trước giúp kiểm soát hình thái tinh thể độc lập, nhưng các công trình thực nghiệm chứng minh phương pháp này gặp giới hạn nghiêm trọng về độ tương thích bề mặt, khiến hạt dễ bị kết tụ khi phối trộn vào dung dịch polyme. Ngược lại, trường phái In-situ tận dụng chính các khoảng trống cấu trúc và nhóm chức của polyme làm "lồng giam giữ" để phát triển hạt, mang lại độ phân tán cao và độ bền liên kết pha vượt trội.
  2. Tranh luận về ảnh hưởng khối lượng phân tử ($MW$) của chất nền PVA đối với sự ổn định mầm nano: Serebryakova et al. (2007) tại Viện Hàn lâm Khoa học Nga chứng minh rằng với PVA có $MW = 22.000$, hạt nano Ag đạt độ phân bố ổn định cực đại ở kích thước 7.4 nm (đỉnh hấp thụ UV-Vis tại 412 nm); tuy nhiên khi $MW$ tăng lên 72.000 và 145.000, sự phát triển mầm trở nên mất kiểm soát, kích thước hạt tăng dần theo thời gian. Ngược lại, nhóm nghiên cứu của Wenjun Ding et al. (2007, Viện Khoa học Trung Quốc) và Khanna et al. (2005, Ấn Độ) lại khẳng định nền PVA mạch dài vẫn có thể bảo vệ hạt nano đạt kích thước 5–20 nm nếu tối ưu hóa được tốc độ khử và chất khử phân tử nhỏ.

Luận án định vị chính xác vào khoảng trống này bằng cách lựa chọn phân tử lượng trung bình PVA $MW = 60.000$, kết hợp hệ tác nhân khử mạnh Hydrazine hydrat và chất trợ phân bố Trinatri citrat trong môi trường khí trơ $N_2$. Khi so sánh với công trình của Yongzhi Wang et al. (2006, Đại học Cát Lâm) sử dụng chất nền Polyvinyl pyrrolidone (PVP) bằng phương pháp mạ in xoay và nghiên cứu của Faupel et al. (2006, Đức) trên nền màng PTFE, nghiên cứu này chứng minh ưu thế vượt trội về khả năng hòa tan trong nước, tính tạo màng mềm dẻo, độ bền kéo cơ học cao (lên đến 22.000 psi ở trạng thái khô của PVA) và chi phí sản xuất thấp.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng sâu sắc Thuyết giam giữ lượng tử và Thuyết mức năng lượng Kubo đối với hệ keo nano kim loại bạc. Khoảng cách mức năng lượng điện tử trung bình (khe Kubo $\delta$) được xác định theo công thức toán học:

$$\delta = \frac{4 E_F}{3 n}$$

Trong đó $E_F$ là mức năng lượng Fermi của bạc khối ($5.5\text{ eV}$) và $n$ là tổng số electron hóa trị. Luận án củng cố luận điểm rằng: "Tại nhiệt độ thường, kT có giá trị khoảng 26 meV, vì thế hạt nano Ag cỡ 3nm sẽ biểu hiện tính chất của một kim loại. Tuy nhiên, nếu kích cỡ của hạt nano được giảm đi, hay nhiệt độ thấp hơn thì hạt nano sẽ thể hiện tính chất phi kim loại". Khi số lượng nguyên tử trong một hạt tụt xuống dưới 280 nguyên tử, khe Kubo vượt quá năng lượng nhiệt $kT$, dẫn đến sự chuyển biến căn bản từ tính chất kim loại sang phi kim loại.

       CẤU TRÚC HẠT NANO VÀ HIỆU ỨNG TỈ LỆ NGUYÊN TỬ BỀ MẶT (Ps)

       Hạt d = 3 nm (~1.000 nguyên tử)      Hạt d = 150 nm (~10^7 nguyên tử)
       ┌─────────────────────────────┐      ┌─────────────────────────────┐
       │   ● ● ● ● ● ● ● ● ● ● ●     │      │   ───────────────────────   │
       │ ●                       ●   │      │  │                       │  │
       │ ●   40% NGUYÊN TỬ BỀ MẶT  ●  │      │  │   1% NGUYÊN TỬ BỀ MẶT │  │
       │ ●     (Hoạt tính cao)   ●   │      │  │     (Hoạt tính thấp)  │  │
       │   ● ● ● ● ● ● ● ● ● ● ●     │      │   ───────────────────────   │
       └─────────────────────────────┘      └─────────────────────────────┘

Đồng thời, tỷ số nguyên tử bề mặt $P_s$ được mô hình hóa qua tỷ lệ:

$$P_s = \frac{N_s}{N}$$

Với hạt nano Ag đường kính 3 nm (chứa khoảng 1.000 nguyên tử), tỷ lệ nguyên tử phơi lộ trên bề mặt đạt tới xấp xỉ 40%, trong khi hạt kích thước 150 nm ($10^7$ nguyên tử) chỉ có khoảng 1% nguyên tử bề mặt. Nghiên cứu xác lập 3 mệnh đề lý thuyết (Theoretical Propositions):

  • Proposition 1: Tỷ lệ diện tích bề mặt/thể tích cực đại của hạt nano Ag dưới 20 nm làm thay đổi mật độ trạng thái dải $d$, làm gia tăng đột biến hoạt tính xúc tác và khả năng phóng thích ion $Ag^+$.
  • Proposition 2: Tương tác cộng hưởng plasmon bề mặt (LSPR) của hạt nano Ag hình cầu trong nền PVA chịu sự chi phối trực tiếp bởi hằng số điện môi của môi trường tán xạ ($n_D^{25} = 1.53$ của PVA), tạo ra dải hấp thụ quang học hẹp đặc trưng trong khoảng 390–450 nm.
  • Proposition 3: Cơ chế kháng khuẩn sinh học của ion $Ag^+$ giải phóng từ bề mặt nano Ag hoạt động thông qua ái lực đặc hiệu với nhóm sulfhydryl (-SH) trên protein màng vi khuẩn:

$$R\text{-}SH + Ag^+ \rightarrow R\text{-}S\text{-}Ag + H^+$$

Quá trình này làm tê liệt khả năng trao đổi chất qua màng mà không gây độc tính cho tế bào động vật có vú do cấu trúc bề mặt mô động vật không phơi lộ nhóm -SH tự do.

Khung phân tích độc đáo

Khung phân tích của đề tài tích hợp ba lý thuyết cốt lõi thành một mô hình động học thống nhất:

  1. Lý thuyết tạo mầm LaMer: Phân tách rõ ràng hai giai đoạn tạo mầm bão hòa nhanh (burst nucleation) và giai đoạn phát triển hạt chậm (diffusion-controlled growth).
  2. Lý thuyết phối tử che chắn không gian Derjaguin-Landau-Verwey-Overbeek (DLVO): Tương tác giữa lực đẩy tĩnh điện của ion citrat ($C_6H_5O_7^{3-}$) và lực cản không gian của chuỗi đại phân tử PVA $(C_2H_4O)_n$.
  3. Thuyết cộng hưởng Mie: Giải thích sự dịch chuyển đỉnh phổ hấp thụ (Red-shift / Blue-shift) phụ thuộc vào đường kính hạt và sự đối xứng pha.

Điều kiện biên (boundary conditions) của khung phân tích được giới hạn trong khoảng nhiệt độ phản ứng $70^\circ\text{C} \div 90^\circ\text{C}$, tỷ lệ nồng độ mol chất khử/muối bạc $[N_2H_4]/[AgNO_3] \ge 1:1$, và nồng độ chất độn nano Ag trong nền polyme từ 1% đến 7% khối lượng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ triết lý thực nghiệm thực chứng (Positivism / Empirical Experimentalism), sử dụng thiết kế đa tầng (multi-level experimental design) nhằm liên kết cấu trúc vi mô thang nano với các đặc tính hóa lý và tính năng sinh học vĩ mô của vật liệu.

                THIẾT KẾ ĐA TẦNG CỦA HỆ THỐNG THỰC NGHIỆM
┌─────────────────────────────────────────────────────────────────────────┐
│ CẤP ĐỘ NGUYÊN TỬ / TINH THỂ                                             │
│ - Nhiễu xạ tia X (XRD): Định tính pha lập phương tâm mặt (FCC)          │
│ - Cấu trúc mạng tinh thể Ag (Bán kính nguyên tử 0.288 nm)               │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │
┌────────────────────────────────────┴────────────────────────────────────┐
│ CẤP ĐỘ HÌNH THÁI HỌC THANG NANO                                         │
│ - Kính hiển vi điện tử truyền qua (TEM): Kích thước hạt (5 - 20 nm)     │
│ - Phân bố không gian và hình thái học hình cầu                          │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │
┌────────────────────────────────────┴────────────────────────────────────┐
│ CẤP ĐỘ QUANG PHỔ & TƯƠNG TÁC PHÂN TỬ                                    │
│ - Phổ UV-Vis: Cộng hưởng Plasmon bề mặt (390 - 450 nm)                  │
│ - Phổ hồng ngoại (FTIR): Dao động liên kết -OH và tương tác Ag/PVA      │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │
┌────────────────────────────────────┴────────────────────────────────────┐
│ CẤP ĐỘ VĨ MÔ & VẬT LIỆU MÀNG                                            │
│ - Phân tích nhiệt trọng lượng (TGA): Độ bền nhiệt (ngưỡng 200 - 430°C)  │
│ - Độ bền cơ học màng PVA: Độ bền kéo 22.000 psi, độ giãn dài 600%      │
└─────────────────────────────────────────────────────────────────────────┘

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt từ khâu lựa chọn hóa chất độ tinh khiết cao đến hệ thống thiết bị phân tích:

  • Hóa chất chuẩn độ phân tích: Polyvinyl alcohol (PVA, $MW = 60.000$, độ tinh khiết 99%, hãng Merck – Đức), Bạc Nitrat ($AgNO_3$, 99%, Merck), Hydrazine hydrat ($N_2H_4\cdot H_2O$, 99%, Merck), Trinatri citrat ($C_6H_5Na_3O_7$, 99%, Merck), và nước cất 2 lần khử ion.
  • Tiến trình phản ứng tổng hợp in-situ:
    1. Hòa tan nền polyme: Cân chính xác $0.2000\text{ g}$ bột PVA trên cân phân tích 4 số, hòa tan vào thể tích nước cất xác định trong bình cầu 3 cổ, gia nhiệt trên máy khuấy từ ở $80^\circ\text{C}$ cho đến khi thu được dung dịch trong suốt, đồng nhất.
    2. Phối trộn tiền chất và khử khí: Bổ sung dung dịch $AgNO_3\text{ }0.02\text{M}$ theo thể tích tính toán. Sục khí Nitơ ($N_2$) tinh khiết liên tục trong 15 phút qua van xả khí nhằm loại bỏ hoàn toàn oxy hòa tan, ngăn chặn quá trình oxy hóa sớm của ion bạc.
    3. Phản ứng khử chọn lọc: Tiêm chính xác dung dịch chất khử Hydrazine hydrat $0.02\text{M}$ bằng kim tiêm chuyên dụng theo tỷ lệ mol $[N_2H_4]/[AgNO_3] = 1:1$. Hệ phản ứng chuyển dần từ không màu sang màu vàng rơm đặc trưng của hạt keo nano bạc. Phản ứng được duy trì khuấy liên tục ở $80^\circ\text{C}$ trong đúng 20 phút.
    4. Tạo màng nanocompozit: Dung dịch keo nanocompozit sau phản ứng được đổ khuôn thủy tinh và làm bay hơi dung môi có kiểm soát để thu được màng mỏng polyme nano Ag/PVA đồng nhất.

Data và phân tích

Hệ thống thiết bị đo đạc phân tích tiên tiến bao gồm:

  • Quang phổ hấp thụ tử ngoại - khả kiến (UV-Vis Spectrophotometer): Khảo sát động học tạo hạt và vị trí dải hấp thụ plasmon trong khoảng bước sóng $\lambda = 300 \div 800\text{ nm}$. Sự xuất hiện của đỉnh hấp thụ hẹp tại $390 \div 450\text{ nm}$ là bằng chứng quang phổ xác nhận kích thước hạt đồng đều.
  • Nhiễu xạ tia X (X-ray Diffraction - XRD): Quét góc $2\theta$ từ $20^\circ$ đến $80^\circ$ nhằm định tính pha tinh thể. Kết quả đối chiếu với giản đồ chuẩn JCPDS xác định các mặt mạng tinh thể (111), (200), (220), (311) đặc trưng cho cấu trúc lập phương tâm mặt (FCC) của bạc kim loại nguyên chất $Ag^0$.
  • Kính hiển vi điện tử truyền qua (Transmission Electron Microscopy - TEM): Thiết bị với độ phân giải dưới 0.2 nm cho phép quan sát trực tiếp hình thái học dạng cầu, xác định kích thước hạt trung bình và xây dựng biểu đồ phân bố kích thước hạt (Particle Size Distribution).
  • Phân tích nhiệt trọng lượng (Thermogravimetric Analysis - TGA): Đo sự biến đổi khối lượng mẫu từ nhiệt độ phòng đến $600^\circ\text{C}$ với tốc độ gia nhiệt $10^\circ\text{C/phút}$ dưới dòng khí trơ, xác định nhiệt độ bắt đầu phân hủy ($T_{onset}$) và độ bền nhiệt của vật liệu nanocompozit.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Khống chế thành công kích thước hạt siêu mịn: Bằng việc kết hợp PVA $MW = 60.000$ và Trinatri citrat, phản ứng khử hóa học bằng Hydrazine hydrat đã tạo ra các hạt nano Ag có kích thước trung bình phân bố tập trung từ 5 đến 20 nm với hình thái cầu đồng nhất, khắc phục triệt để hiện tượng đa phân tán thường gặp ở các phương pháp khử thông thường.
  2. Xác lập phổ LSPR đặc trưng đơn đỉnh: Phổ hấp thụ UV-Vis của hệ nanocompozit Ag/PVA ghi nhận đỉnh hấp thụ cộng hưởng plasmon sắc nét tại vùng bước sóng $\lambda \approx 410 \div 420\text{ nm}$, khẳng định toàn bộ ion $Ag^+$ đã bị khử hoàn toàn thành kim loại $Ag^0$ mà không xuất hiện các đỉnh phụ của hạt kết tụ (thường xuất hiện ở bước sóng $> 500\text{ nm}$).
  3. Bảo toàn cấu trúc tinh thể lập phương tâm mặt (FCC): Giản đồ XRD chứng minh sản phẩm hình thành là tinh thể nano bạc đơn pha có độ tinh khiết cao, không bị lẫn tạp chất oxit bạc ($Ag_2O$) hay muối nitrat dư thừa.
  4. Cơ chế tương tác bề mặt chọn lọc kháng khuẩn: Dữ liệu thực nghiệm xác nhận luận điểm sinh học: "Sự tương tác của ion Ag+ với nhóm sulfhydryl chỉ ổn định ở bề mặt tế bào vi khuẩn. Các nghiên cứu cũng chỉ ra rằng không có Ag ở bên trong tế bào vi khuẩn, chỉ bề mặt nhóm –SH là bị tác động". Các hạt nano Ag phân tán trong màng PVA liên tục giải phóng lượng vết ion $Ag^+$, phong tỏa quá trình vận chuyển dinh dưỡng qua màng nhầy và ức chế hoàn toàn chuỗi hô hấp enzym của vi khuẩn Escherichia coli và Staphylococcus aureus trong vòng 12 giờ tiếp xúc.
Thông số đo lường Vật liệu màng PVA nguyên sinh Nanocompozit Ag/PVA tối ưu Ý nghĩa vật lý / sinh học
Đỉnh hấp thụ LSPR (UV-Vis) Không hấp thụ ($350-700\text{ nm}$) Đỉnh nhọn tại $\lambda = 412\text{ nm}$ Xác nhận cấu trúc nano Ag đơn phân tán
Pha tinh thể (XRD) Vô định hình bán kết tinh Lập phương tâm mặt (FCC) Tinh thể bạc kim loại $Ag^0$ nguyên chất
Kích thước hạt trung bình (TEM) Không áp dụng $8.5 \pm 2.1\text{ nm}$ Đảm bảo hiệu ứng bề mặt cực đại ($P_s > 30%$)
Độ bền nhiệt phân hủy ($T_{decomp}$) Bắt đầu phân hủy ở $200^\circ\text{C}$ Duy trì ổn định đến $430^\circ\text{C}$ Hạt nano Ag cản trở chuyển động nhiệt mạch PVA
Hiệu lực kháng khuẩn (E. coli) $0%$ $> 99.9%$ sau 12 giờ Ức chế hình thành màng sinh học biofilm

Implications đa chiều

  • Về mặt lý thuyết: Kết quả nghiên cứu làm sâu sắc thêm mô hình tương tác giữa polyme tan trong nước và bề mặt kim loại chuyển tiếp, cung cấp bằng chứng thực nghiệm khẳng định vai trò kép của PVA vừa là môi trường phân tán vừa là tác nhân khóa không gian điều khiển động học phản ứng oxy hóa khử.
  • Về mặt phương pháp học: Quy trình khử hóa ướt in-situ sử dụng hệ chất khử phân tử nhỏ $N_2H_4\cdot H_2O$ kết hợp chất trợ phân bố citrat dưới bảo vệ khí $N_2$ thiết lập một tiêu chuẩn thực nghiệm có độ lặp lại cao, có thể mở rộng để tổng hợp các hệ nanocompozit kim loại quý khác như $Au/PVA$, $Pd/PVA$, hoặc $Pt/PVA$.
  • Về mặt ứng dụng thực tiễn:
    • Ngành y tế: Sản xuất lớp phủ kháng khuẩn cho ống thông y tế, mô cấy ghép dưới da, băng gạc vết thương nhằm ngăn chặn nguy cơ nhiễm trùng bệnh viện do màng sinh học gây ra.
    • Công nghệ đóng gói bao bì thực phẩm: Chế tạo màng bọc thông minh có khả năng diệt khuẩn bề mặt, ức chế vi sinh vật gây ngộ độc và kéo dài thời gian bảo quản thực phẩm tươi sống.
    • Hàng tiêu dùng và xử lý môi trường: Ứng dụng trong sơn kháng khuẩn, thiết bị gia dụng (tủ lạnh, máy giặt) và xúc tác xử lý vi sinh vật trong nguồn nước.

Limitations và Future Research

Nghiên cứu thẳng thắn thừa nhận một số giới hạn thực nghiệm mang tính chất điều kiện biên:

  1. Giới hạn về phạm vi khảo sát độc tính tế bào học dài hạn: Nghiên cứu tập trung chứng minh cơ chế tương tác với nhóm -SH của màng vi khuẩn trong điều kiện in-vitro, chưa thực hiện các thử nghiệm độc tính tế bào (cytotoxicity assays) trên mô sống động vật (in-vivo) qua các khoảng thời gian tích lũy sinh học kéo dài.
  2. Giới hạn dải nồng độ tiền chất $AgNO_3$: Phản ứng thực nghiệm được tối ưu hóa ở nồng độ cố định $0.02\text{M}$. Khi nồng độ muối bạc vượt quá $0.05\text{M}$, độ nhớt của dung dịch PVA $MW = 60.000$ có xu hướng gia tăng đột biến, làm giảm tốc độ khuấy trộn đồng nhất và có nguy cơ xuất hiện các đám kết tụ cục bộ.
  3. Thiếu vắng kỹ thuật phân tích tán xạ tia X góc nhỏ (SAXS) in-situ: Động học hình thành mầm tinh thể được suy luận gián tiếp qua phổ UV-Vis và ảnh TEM tĩnh sau phản ứng, chưa ghi nhận được dữ liệu tán xạ thời gian thực (real-time time-resolved SAXS) trong 60 giây đầu tiên khi chất khử được đưa vào hệ.

Chương trình nghiên cứu tương lai định hướng 4 trọng tâm:

  • Mở rộng 1: Nghiên cứu động học giải phóng ion $Ag^+$ (release kinetics) từ màng nanocompozit vào các môi trường dịch cơ thể nhân tạo (PBS, dịch dạ dày, mồ hôi nhân tạo) theo hàm thời gian.
  • Mở rộng 2: Phát triển hệ vật liệu nanocompozit đa chức năng kết hợp hạt nano lõi - vỏ (core-shell nanoparticles) như $Fe_3O_4@Ag/PVA$ nhằm tích hợp khả năng kháng khuẩn với đặc tính thu hồi bằng từ trường ngoài.
  • Mở rộng 3: Đánh giá khả năng tự phân hủy sinh học (biodegradability) của màng nanocompozit Ag/PVA trong môi trường đất và xử lý rác thải công nghiệp bao bì.
  • Mở rộng 4: Mở rộng thử nghiệm phổ diệt khuẩn đối với các chủng vi nấm nông nghiệp (Verticillium, Fusarium) nhằm ứng dụng làm chế phẩm bảo vệ thực vật công nghệ cao.

Tác động và ảnh hưởng

Nghiên cứu tạo ra những tác động lan tỏa sâu rộng trên nhiều phương diện:

  • Tác động học thuật: Cung cấp bộ dữ liệu thực nghiệm toàn diện về cấu trúc, quang phổ và độ bền nhiệt của hệ vật liệu Ag/PVA, đóng góp trực tiếp vào kho tàng y văn chuyên ngành khoa học vật liệu nano và công nghệ polyme compozit.
  • Chuyển đổi công nghiệp: Tạo tiền đề chuyển giao công nghệ cho các doanh nghiệp sản xuất thiết bị y tế và công nghiệp bao bì nhựa tại Việt Nam, thay thế các chất kháng khuẩn hóa học độc hại bằng vật liệu màng nano polyme tự nhiên có độ an toàn sinh học cao.
  • Ý nghĩa xã hội và sức khỏe cộng đồng: Cung cấp giải pháp kỹ thuật giảm thiểu các ca nhiễm trùng chéo trong bệnh viện, giảm thiểu tỷ lệ phải phẫu thuật cắt bỏ mô cấy ghép do nhiễm trùng màng sinh học, đồng thời nâng cao tiêu chuẩn an toàn vệ sinh thực phẩm trong chuỗi cung ứng nông sản.

Đối tượng hưởng lợi

                            BẢN ĐỒ ĐỐI TƯỢNG HƯỞNG LỢI
┌─────────────────────────────────────────────────────────────────────────┐
│ CÁC NHÀ NGHIÊN CỨU & NGHIÊN CỨU SINH (ACADEMIA)                         │
│ - Tiếp cận quy trình thực nghiệm chuẩn hóa, phương pháp đo phổ UV-Vis,   │
│   XRD, TEM, TGA mẫu mực cho hệ keo nano kim loại/polyme.                │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │
┌────────────────────────────────────┴────────────────────────────────────┐
│ KỸ SƯ R&D & DOANH NGHIỆP Y SINH / BAO BÌ (INDUSTRY)                     │
│ - Sở hữu công nghệ chế tạo màng polyme kháng khuẩn > 99.9% với chi phí  │
│   sản xuất thấp, nguyên liệu PVA và AgNO3 phổ biến, dễ mở rộng quy mô.   │
└────────────────────────────────────┬────────────────────────────────────┘
                                     │
┌────────────────────────────────────┴────────────────────────────────────┐
│ NHÀ HOẠCH ĐỊNH CHÍNH SÁCH & TIÊU CHUẨN Y TẾ (POLICY MAKERS)              │
│ - Cung cấp cơ sở khoa học để xây dựng bộ quy chuẩn kỹ thuật quốc gia về │
│   ngưỡng an toàn vật liệu nano bạc trong bao bì tiếp xúc thực phẩm.     │
└─────────────────────────────────────────────────────────────────────────┘
  • Nghiên cứu sinh và Giới học thuật: Kế thừa khung lý thuyết tích hợp và quy trình tổng hợp in-situ được kiểm soát chặt chẽ; giải quyết các câu hỏi học thuật còn bỏ ngỏ về tương tác liên pha giữa hạt nano kim loại và polyme tan trong nước.
  • Bộ phận R&D doanh nghiệp Dược phẩm & Thiết bị Y tế: Ứng dụng trực tiếp quy trình chế tạo màng phủ ống dẫn y tế, màng lọc khí kháng khuẩn, băng gạc vết thương vô trùng với chi phí hóa chất tối ưu.
  • Doanh nghiệp Bao bì & Nông nghiệp Công nghệ cao: Khai thác tính năng kháng nấm và vi khuẩn của màng Ag/PVA để chế tạo túi bảo quản nông sản xuất khẩu, giảm tỷ lệ hư hỏng sau thu hoạch mà không cần dùng hóa chất bảo quản tổng hợp.
  • Cơ quan Quản lý Dược phẩm và Thực phẩm: Tiếp cận các chứng cứ khoa học chính xác về cơ chế giải phóng ion và độ bền nhiệt của hạt nano, phục vụ công tác thẩm định tiêu chuẩn an toàn vật liệu tiếp xúc trực tiếp với con người.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Luận án đã mở rộng Thuyết lượng tử hóa mức năng lượng Kubo và Thuyết giam giữ lượng tử cho hệ keo kim loại chuyển tiếp trong nền polyme tan trong nước. Luận án làm sáng tỏ ranh giới chuyển tiếp pha kim loại - phi kim loại khi hạt nano Ag đạt kích thước 3 nm (khe Kubo $\delta \approx 5 \div 10\text{ meV} < kT \approx 26\text{ meV}$ tại nhiệt độ phòng), đồng thời chứng minh cấu trúc không gian của chuỗi PVA $MW = 60.000$ đóng vai trò như một điện môi phân cực khống chế dải dao động cộng hưởng plasmon bề mặt cục bộ (LSPR).

2. Đổi mới phương pháp luận của luận án khi so sánh với ít nhất 2 công trình quốc tế trước đây?

So với công trình của Wenjun Ding et al. (2007) (sử dụng phương pháp khử nhiệt thuần túy không kiểm soát được hoàn toàn độ đa phân tán) và nghiên cứu của Khanna et al. (2005) (sử dụng phối hợp hydrazine hydrat và formaldehyde sulfoxylate tạo ra phụ phẩm lưu huỳnh), luận án đã đổi mới bằng cách thiết lập hệ phản ứng đồng thể sử dụng chất khử chọn lọc $N_2H_4\cdot H_2O\text{ }0.02\text{M}$ kết hợp chất trợ phân bố Trinatri citrat trong môi trường khí trơ $N_2$ ở $80^\circ\text{C}$. Phương pháp này loại bỏ hoàn toàn nguy cơ oxy hóa sớm, kiểm soát độ rộng dải phổ LSPR hẹp và đảm bảo độ tinh khiết pha FCC tuyệt đối mà không để lại dư lượng lưu huỳnh gây độc.

3. Phát hiện thực nghiệm nào bất ngờ nhất và bằng chứng dữ liệu hỗ trợ?

Phát hiện bất ngờ nhất là khả năng duy trì độ bền nhiệt vượt bậc của màng nanocompozit Ag/PVA. Dữ liệu phân tích nhiệt trọng lượng (TGA) chỉ ra rằng trong khi polyme PVA nguyên sinh bắt đầu phân hủy nhiệt mạnh từ $200^\circ\text{C}$, nanocompozit Ag/PVA có chứa hạt nano bạc phân tán đồng đều lại thể hiện sự ổn định cấu trúc mạng và nâng ngưỡng chịu nhiệt phân hủy lên đến trên $400^\circ\text{C}$ (tương đồng với phát hiện $430^\circ\text{C}$ của Khanna). Điều này chứng minh các hạt nano Ag đã hoạt động như các nút thắt liên kết chéo vật lý (physical cross-linking points), cản trở sự phân rã nhiệt của các mạch polyme PVA.

4. Luận án có cung cấp quy trình tái lặp thực nghiệm (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp chi tiết toàn bộ thông số thực nghiệm định lượng có độ lặp lại tuyệt đối: nồng độ chính xác các dung dịch phản ứng ($PVA\text{ }0.2\text{g}$, $AgNO_3\text{ }0.02\text{M}$, $N_2H_4\cdot H_2O\text{ }0.02\text{M}$ theo tỷ lệ mol 1:1), nhiệt độ phản ứng chính xác $80^\circ\text{C}$, thời gian khuấy đuổi khí bằng $N_2$ trong 15 phút, thời gian phản ứng 20 phút, và trình tự sử dụng kim tiêm đưa chất khử vào hệ kín.

5. Chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?

Lộ trình 10 năm tập trung vào 3 giai đoạn chiến lược:

  • Giai đoạn 1 (Năm 1–3): Tối ưu hóa công nghệ sản xuất màng Ag/PVA quy mô pilot (công suất $100\text{ lít/mẻ}$) và hoàn thiện hồ sơ thử nghiệm độc tính sinh học in-vivo.
  • Giai đoạn 2 (Năm 4–6): Phát triển dòng vật liệu tổ hợp đa chức năng $Ag\text{-}TiO_2/PVA$ và $Fe_3O_4@Ag/PVA$ ứng dụng trong xử lý nước thải y tế và bao bì tự hủy sinh học.
  • Giai đoạn 3 (Năm 7–10): Thương mại hóa các sản phẩm ống thông y tế phủ nano Ag và màng bọc thực phẩm thông minh đạt chuẩn quốc tế ISO 22196 về hoạt tính kháng khuẩn.

Kết luận

  1. Tổng hợp thành công hệ nanocompozit Ag/PVA đơn pha: Xây dựng hoàn chỉnh quy trình công nghệ khử hóa ướt in-situ trong môi trường polyme tan trong nước PVA $MW = 60.000$ sử dụng chất khử Hydrazine hydrat và chất trợ phân bố Trinatri citrat dưới sự bảo vệ của khí trơ $N_2$.
  2. Kiểm soát kích thước hạt ở thang lượng tử: Khống chế đường kính hạt nano bạc nằm ổn định trong dải $5 \div 20\text{ nm}$, phân bố dạng hình cầu đồng nhất, phát huy tối đa hiệu ứng bề mặt với tỷ lệ nguyên tử phơi lộ $P_s > 30%$.
  3. Minh chứng cấu trúc và tính chất quang học xác thực: Xác lập đỉnh hấp thụ cộng hưởng plasmon bề mặt (LSPR) sắc nét trong dải $\lambda = 390 \div 450\text{ nm}$ bằng phổ UV-Vis và cấu trúc tinh thể lập phương tâm mặt (FCC) nguyên chất bằng nhiễu xạ tia X (XRD).
  4. Nâng cao vượt bậc độ bền nhiệt của vật liệu: Sự kết hợp của các hạt nano Ag phân tán đều trong mạng polyme đã gia tăng độ ổn định nhiệt của màng compozit lên ngưỡng phân hủy trên $400^\circ\text{C}$, vượt trội so với nền PVA thông thường.
  5. Khẳng định hoạt tính kháng khuẩn sinh học vượt trội: Cung cấp bằng chứng thực nghiệm rõ ràng về cơ chế tác động chọn lọc của ion $Ag^+$ lên nhóm sulfhydryl (-SH) màng tế bào vi khuẩn, tiêu diệt hiệu quả các chủng vi sinh vật gây hại (E. coli, S. aureus) và ngăn chặn sự hình thành màng sinh học biofilm nguy hiểm.
  6. Mở ra hướng ứng dụng công nghệ đa ngành: Tạo nền tảng khoa học vững chắc để phát triển các sản phẩm y tế chống nhiễm trùng, màng bao bì thực phẩm kháng khuẩn tự nhiên và vật liệu xúc tác quang hóa môi trường có giá trị gia tăng cao.
