Tổng quan nghiên cứu

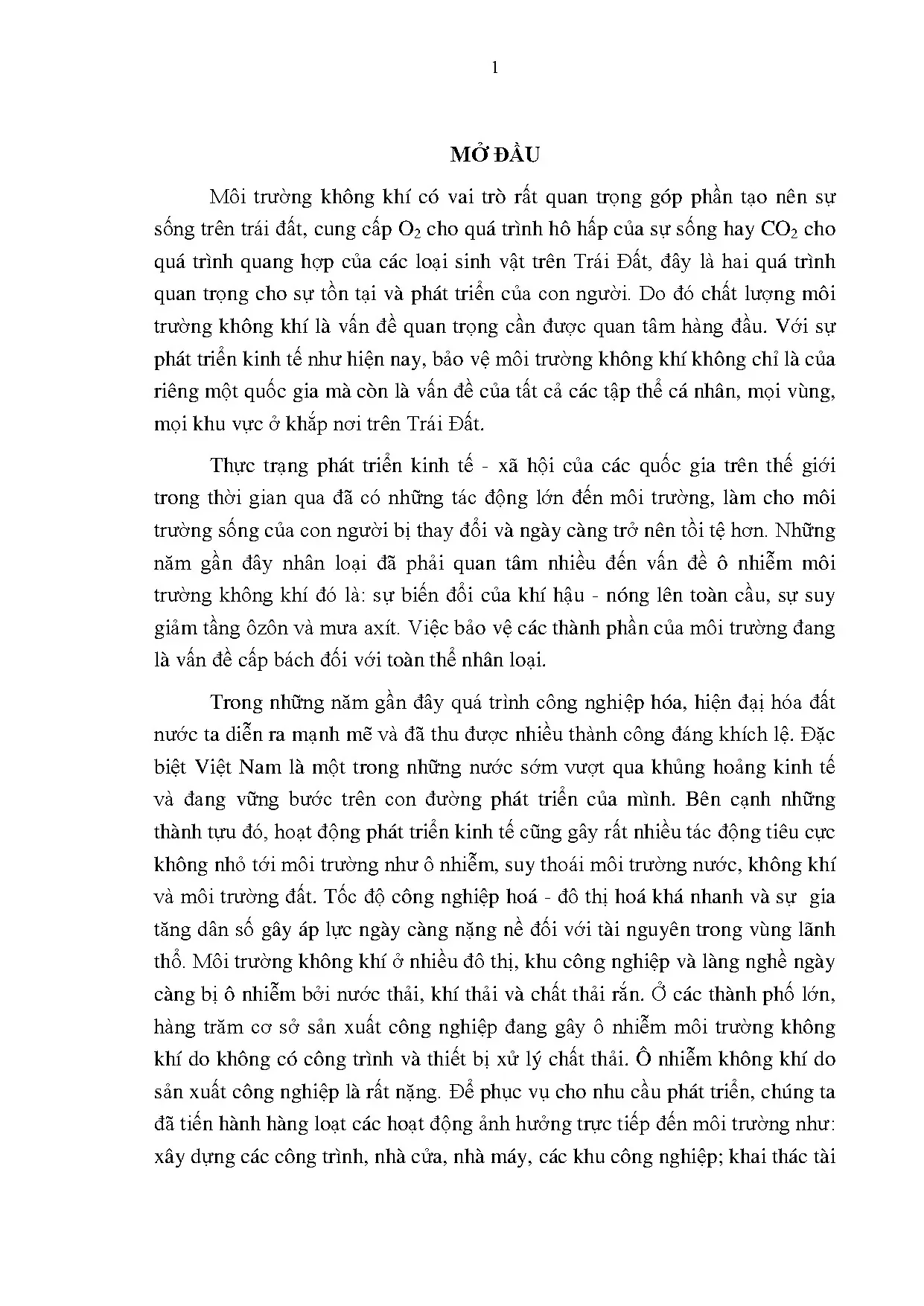

Môi trường không khí đóng vai trò thiết yếu trong sự sống trên Trái Đất, cung cấp oxy cho hô hấp và carbon dioxide cho quang hợp. Tuy nhiên, sự phát triển kinh tế - xã hội nhanh chóng đã gây ra nhiều tác động tiêu cực đến chất lượng không khí, đặc biệt là ô nhiễm khí thải công nghiệp và giao thông vận tải. Tại Việt Nam, ô nhiễm không khí ở các đô thị lớn như Hà Nội, TP. Hồ Chí Minh đang ở mức báo động với nồng độ khí CO và NO2 vượt quá tiêu chuẩn cho phép. Theo ước tính, ô nhiễm không khí do giao thông vận tải chiếm khoảng 70% tổng lượng phát thải tại các thành phố lớn. Khí cacbon monoxit (CO) là một trong những khí độc hại chính, gây ảnh hưởng nghiêm trọng đến sức khỏe con người và môi trường.

Mục tiêu nghiên cứu là tổng hợp và đánh giá hoạt tính xúc tác của vật liệu nano oxit hỗn hợp CeO2-Fe2O3 nhằm xử lý khí thải CO hiệu quả, giảm thiểu tác động ô nhiễm không khí. Nghiên cứu tập trung vào việc tối ưu hóa điều kiện tổng hợp vật liệu bằng phương pháp đốt cháy gel sử dụng axit tartaric làm chất tạo gel, khảo sát ảnh hưởng của nhiệt độ nung và tỷ lệ mol Ce/Fe đến cấu trúc và hoạt tính xúc tác. Phạm vi nghiên cứu thực hiện tại Việt Nam trong giai đoạn gần đây, với ý nghĩa quan trọng trong việc phát triển công nghệ xử lý khí thải thân thiện môi trường, góp phần cải thiện chất lượng không khí đô thị và bảo vệ sức khỏe cộng đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết xúc tác oxi hóa CO: Phản ứng chuyển hóa CO thành CO2 thông qua quá trình oxi hóa xúc tác, trong đó CeO2 đóng vai trò vận chuyển oxy nhờ chu trình oxi hóa khử Ce4+/Ce3+, còn Fe2O3 tham gia phản ứng oxi hóa khử Fe3+/Fe2+.
  • Mô hình cấu trúc vật liệu nano: Kích thước hạt nano ảnh hưởng đến diện tích bề mặt và hoạt tính xúc tác, với kích thước hạt nhỏ giúp tăng diện tích tiếp xúc và hiệu quả phản ứng.
  • Khái niệm vật liệu oxit hỗn hợp: Sự kết hợp CeO2 và Fe2O3 tạo ra vật liệu có tính chất xúc tác ưu việt hơn từng oxit đơn lẻ nhờ sự tương tác giữa các pha oxit.
  • Phương pháp tổng hợp đốt cháy gel: Sử dụng axit tartaric làm chất tạo gel, giúp phân bố đồng đều các ion kim loại, tạo gel đồng nhất, thuận lợi cho việc hình thành vật liệu nano oxit hỗn hợp.
  • Phương pháp phân tích đặc trưng vật liệu: Sử dụng phân tích nhiệt (DTA-TGA), nhiễu xạ tia X (XRD), phổ hồng ngoại (FTIR), kính hiển vi điện tử quét (SEM) và phương pháp BET để xác định cấu trúc, pha, kích thước hạt, diện tích bề mặt và liên kết hóa học.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Hóa chất tinh khiết Fe(NO3)3.6H2O, Ce(NO3)3, axit tartaric, khí CO, N2, O2; thiết bị phân tích hiện đại tại Viện Khoa học Vật liệu, Viện Hàn lâm Khoa học và Công nghệ Việt Nam.
  • Phương pháp tổng hợp: Vật liệu CeO2-Fe2O3 được tổng hợp bằng phương pháp đốt cháy gel với axit tartaric làm chất tạo gel. Các điều kiện tổng hợp như tỷ lệ mol Ce/Fe, tỷ lệ mol kim loại/chất tạo gel, pH, nhiệt độ nung được khảo sát để tối ưu hóa sản phẩm.
  • Phân tích đặc trưng: Sử dụng DTA-TGA để xác định nhiệt độ phân hủy và hình thành pha; XRD để xác định pha tinh thể và kích thước hạt; FTIR để khảo sát liên kết hóa học; SEM để quan sát hình thái và kích thước hạt; BET để đo diện tích bề mặt riêng.
  • Đánh giá hoạt tính xúc tác: Phản ứng oxi hóa CO được khảo sát trên thiết bị vi dòng với nồng độ CO khoảng 500-620 ppm, tốc độ dòng khí 1000 ml/phút, khối lượng xúc tác 200 mg. Độ chuyển hóa CO được tính toán dựa trên nồng độ CO trước và sau phản ứng.
  • Timeline nghiên cứu: Tổng hợp và khảo sát vật liệu trong vòng 6 tháng, phân tích đặc trưng và đánh giá hoạt tính xúc tác trong 4 tháng tiếp theo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng nhiệt độ nung đến pha vật liệu: Phân tích nhiệt DTA-TGA cho thấy gel mất khoảng 38,89% khối lượng ở 100-250°C do mất nước bề mặt, tiếp theo giảm 34,83% khối lượng ở 250-550°C do oxi hóa các chất hữu cơ. Pha oxit hỗn hợp CeO2-Fe2O3 bắt đầu hình thành rõ rệt từ 600°C trở lên. XRD xác định pha CeO2 xuất hiện từ 450°C, pha Fe2O3 bắt đầu hình thành từ 550°C, hai pha ổn định và kết tinh rõ rệt ở 650°C trở lên. Nhiệt độ nung 650°C được chọn làm điều kiện tối ưu cho tổng hợp.

  2. Ảnh hưởng tỷ lệ mol Ce/Fe: XRD cho thấy tỷ lệ mol Ce/Fe không ảnh hưởng đến sự hình thành pha oxit hỗn hợp, nhưng tỷ lệ này quyết định ưu thế pha tinh thể. Tỷ lệ Ce/Fe = 1/1 cho sự cân bằng giữa hai pha CeO2 và Fe2O3, được lựa chọn cho các thí nghiệm tiếp theo.

  3. Hình thái học và kích thước hạt: SEM cho thấy vật liệu tổng hợp bằng phương pháp đốt cháy gel có kích thước hạt đồng đều dưới 70 nm, trong khi mẫu không sử dụng axit tartaric có kích thước hạt lớn hơn và không đồng đều. Diện tích bề mặt riêng đo bằng BET đạt khoảng 20,223 m²/g, cao hơn so với mẫu không sử dụng chất tạo gel.

  4. Liên kết hóa học và cấu trúc: Phổ FTIR cho thấy các liên kết hữu cơ biến mất hoàn toàn khi nung ở 650°C trở lên, chỉ còn các dao động đặc trưng của liên kết Ce-O và Fe-O trong khoảng 400-800 cm⁻¹, khẳng định sự hình thành oxit hỗn hợp tinh khiết.

Thảo luận kết quả

Kết quả cho thấy phương pháp đốt cháy gel với axit tartaric là hiệu quả trong việc tổng hợp vật liệu nano oxit hỗn hợp CeO2-Fe2O3 có kích thước hạt nhỏ, diện tích bề mặt lớn và pha tinh thể ổn định. Nhiệt độ nung 650°C là ngưỡng tối ưu để loại bỏ hoàn toàn các tạp chất hữu cơ và hình thành pha oxit hỗn hợp có hoạt tính xúc tác cao. Tỷ lệ mol Ce/Fe ảnh hưởng đến ưu thế pha, từ đó tác động đến khả năng xúc tác oxi hóa CO.

So với các nghiên cứu trước đây sử dụng các phương pháp tổng hợp khác hoặc vật liệu oxit đơn lẻ, vật liệu CeO2-Fe2O3 tổng hợp theo phương pháp này có ưu điểm về kích thước hạt nhỏ, đồng đều và diện tích bề mặt lớn, giúp tăng hiệu quả xúc tác. Các kết quả phân tích có thể được trình bày qua biểu đồ TG-DTA, phổ XRD, ảnh SEM và đồ thị BET để minh họa rõ ràng sự thay đổi cấu trúc và tính chất vật liệu theo điều kiện tổng hợp.

Đề xuất và khuyến nghị

  1. Ứng dụng vật liệu CeO2-Fe2O3 trong xử lý khí thải CO: Khuyến nghị các nhà máy công nghiệp và khu công nghiệp sử dụng vật liệu xúc tác này trong hệ thống xử lý khí thải để giảm phát thải CO, hướng tới đạt tiêu chuẩn môi trường trong vòng 1-2 năm.

  2. Phát triển công nghệ xúc tác nhiệt độ thấp: Đẩy mạnh nghiên cứu và ứng dụng xúc tác oxit hỗn hợp hoạt động hiệu quả ở nhiệt độ thấp nhằm tiết kiệm năng lượng và giảm chi phí vận hành, thực hiện trong 3 năm tới bởi các viện nghiên cứu và doanh nghiệp công nghệ môi trường.

  3. Mở rộng nghiên cứu pha tạp và cấu trúc vật liệu: Tiếp tục nghiên cứu pha tạp các kim loại chuyển tiếp khác vào hệ CeO2-Fe2O3 để nâng cao hoạt tính xúc tác và độ bền, triển khai trong các dự án nghiên cứu khoa học cấp quốc gia.

  4. Đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo, hội thảo về công nghệ tổng hợp và ứng dụng vật liệu nano xúc tác cho các kỹ sư môi trường, nhà quản lý và doanh nghiệp trong vòng 1 năm nhằm thúc đẩy ứng dụng rộng rãi.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành Hóa học vật liệu, Môi trường: Nghiên cứu về tổng hợp vật liệu nano, xúc tác oxi hóa và ứng dụng xử lý khí thải.

  2. Doanh nghiệp công nghiệp và khu công nghiệp: Áp dụng công nghệ xử lý khí thải CO hiệu quả, giảm thiểu ô nhiễm không khí, nâng cao tiêu chuẩn môi trường.

  3. Cơ quan quản lý môi trường: Tham khảo giải pháp công nghệ mới trong kiểm soát ô nhiễm không khí, xây dựng chính sách và quy chuẩn kỹ thuật.

  4. Các viện nghiên cứu và trung tâm phát triển công nghệ: Phát triển các dự án nghiên cứu, chuyển giao công nghệ xúc tác oxit hỗn hợp cho xử lý khí thải công nghiệp.

Câu hỏi thường gặp

  1. Vật liệu CeO2-Fe2O3 có ưu điểm gì so với xúc tác kim loại quý?
    Vật liệu oxit hỗn hợp CeO2-Fe2O3 có chi phí thấp, độ bền cao, ít bị đầu độc bởi các khí độc hại và hoạt tính xúc tác tốt ở nhiệt độ trung bình, phù hợp cho ứng dụng công nghiệp.

  2. Phương pháp đốt cháy gel có ưu điểm gì trong tổng hợp vật liệu?
    Phương pháp này đơn giản, tiết kiệm năng lượng, cho sản phẩm có kích thước hạt nhỏ, đồng đều và diện tích bề mặt lớn, giúp tăng hiệu quả xúc tác.

  3. Nhiệt độ nung ảnh hưởng thế nào đến vật liệu?
    Nhiệt độ nung quyết định sự hình thành pha tinh thể, loại bỏ tạp chất hữu cơ và ảnh hưởng đến kích thước hạt, từ đó tác động đến hoạt tính xúc tác.

  4. Tỷ lệ mol Ce/Fe ảnh hưởng ra sao đến vật liệu?
    Tỷ lệ mol Ce/Fe quyết định ưu thế pha tinh thể CeO2 hoặc Fe2O3, ảnh hưởng đến tính chất xúc tác và khả năng chuyển hóa CO.

  5. Vật liệu này có thể ứng dụng trong xử lý khí thải giao thông không?
    Có thể, vật liệu xúc tác oxit hỗn hợp có tiềm năng ứng dụng trong bộ lọc khí thải xe cơ giới để giảm phát thải CO, góp phần cải thiện chất lượng không khí đô thị.

Kết luận

  • Đã tổng hợp thành công vật liệu nano oxit hỗn hợp CeO2-Fe2O3 bằng phương pháp đốt cháy gel với axit tartaric làm chất tạo gel.
  • Nhiệt độ nung 650°C và tỷ lệ mol Ce/Fe = 1/1 là điều kiện tối ưu cho sự hình thành pha tinh thể và kích thước hạt nhỏ đồng đều (<70 nm).
  • Vật liệu có diện tích bề mặt riêng đạt khoảng 20,223 m²/g, phù hợp cho ứng dụng xúc tác oxi hóa CO.
  • Phản ứng oxi hóa CO trên vật liệu diễn ra hiệu quả nhờ cơ chế oxi hóa khử giữa các trạng thái Ce và Fe, giúp chuyển hóa CO thành CO2.
  • Nghiên cứu mở ra hướng phát triển vật liệu xúc tác oxit hỗn hợp giá rẻ, bền vững cho xử lý khí thải công nghiệp và giao thông, góp phần bảo vệ môi trường không khí.

Next steps: Triển khai thử nghiệm ứng dụng thực tế tại các nhà máy, mở rộng nghiên cứu pha tạp nâng cao hoạt tính xúc tác, và phát triển công nghệ xử lý khí thải quy mô công nghiệp.

Call to action: Các nhà nghiên cứu và doanh nghiệp môi trường nên hợp tác để ứng dụng và phát triển công nghệ xúc tác oxit hỗn hợp nhằm giảm thiểu ô nhiễm không khí, bảo vệ sức khỏe cộng đồng và phát triển bền vững.
