Nghiên Cứu Tổng Hợp Các Hệ Vật Liệu Màng Hữu Cơ Trên Nền Graphite Ứng Dụng Trong Cảm Biến Điện Hóa

Nghiên cứu tổng hợp vật liệu màng hữu cơ trên nền graphite, ứng dụng trong cảm biến điện hóa, mở ra hướng đi mới cho công nghệ cảm biến.

• Tác giả: Ngô Thị Tường Vi
• Người hướng dẫn: TS. Phan Thanh Hải
• Trường học: Trường Đại Học Quy Nhơn
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên Cứu Tổng Hợp Các Hệ Vật Liệu Màng Hữu Cơ Trên Nền Graphite Ứng Dụng Trong Cảm Biến Điện Hóa
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Bình Định

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC KÝ HIỆU VÀ TỪ VIẾT TẮT
• DANH MỤC HÌNH VẼ
• MỞ ĐẦU
• 0.1. Lý do chọn đề tài
• 0.2. Mục đích nghiên cứu
• 0.3. Đối tượng và phạm vi nghiên cứu
• 0.4. Phương pháp nghiên cứu
• 0.5. Bố cục của luận văn
• 1. CHƯƠNG 1: GIỚI THIỆU VỀ GRAPHITE
• 1.1. Graphite
• 1.1.1. Cấu trúc graphite
• 1.1.2. Graphite nhiệt phân có tính định hướng cao (HOPG)
• 1.1.3. Giới thiệu về graphene
• 1.1.3.1. Cấu trúc
• 1.1.3.2. Một số tính chất
• 1.2. Phân tử diazonium
• 1.3. Cảm biến điện hóa
• 1.3.1. Cảm biến điện hóa là
• 1.3.2. Cảm biến đo điện thế
• 1.3.3. Cảm biến đo cường độ dòng điện
• 1.3.4. Các loại phép đo điện hóa khác
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Thực nghiệm chế tạo mẫu và các phương pháp phân tích
• 2.1.1. Phương pháp thế quét vòng tuần hoàn (CV)
• 2.1.1.1. Nguyên lí hoạt động
• 2.1.2. Phương pháp hiển vi lực nguyên tử (AFM)
• 2.1.2.1. Nguyên lý hoạt động
• 2.1.3. Phương pháp Raman
• 2.1.3.1. Cấu tạo máy quang phổ Raman
• 2.1.4. Phương pháp hiển vi quét xuyên hầm lượng tử (STM)
• 2.1.4.1. Nguyên lí hoạt động của STM
• 2.1.5. Phương pháp phổ tổng trở điện hóa (EIS)
• 2.1.6. Phương pháp thế quét tuyến tính (LSV)
• 2.2. Chuẩn bị dụng cụ và hóa chất
• 2.3. Quy trình chế tạo hệ vật liệu màng 4-CBD HOPG và 3,5-TFD HOPG bằng phương pháp cấy ghép điện hóa
• 2.3.1. Chuẩn bị dung dịch làm việc
• 2.3.2. Chuẩn bị tế bào điện hóa và điện cực làm việc
• 2.3.3. Quy trình tạo mẫu bằng phương pháp cấy ghép điện hóa
• 2.3.4. Khảo sát khả năng trao đổi điện tích
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Nghiên cứu chế tạo vật liệu màng 4-CBD/HOPG
• 3.1.1. Chế tạo hệ vật liệu 4-CBD HOPG bằng phương pháp cấy ghép điện hóa
• 3.1.2. Khảo sát tính chất điện hóa và điện tử của hệ vật liệu 4-CBD/HOPG
• 3.1.3. Hình thái học bề mặt của hệ vật liệu 4-CBD/HOPG
• 3.2. Nghiên cứu chế tạo hệ vật liệu màng 3,5-TFD/HOPG
• 3.2.1. Cấy ghép điện hóa hệ vật liệu 3,5-TFD trên nền HOPG
• 3.2.2. Khảo sát tính chất điện hóa và điện tử của hệ vật liệu 3,5-TFD/HOPG
• 3.2.3. Hình thái học bề mặt của hệ vật liệu 3,5-TFD/HOPG
• 3.2.4. Độ bền nhiệt của hệ vật liệu 3,5-TFD/HOPG
• 3.3. Khảo sát đặc tính cảm biến điện hóa của các hệ vật liệu màng 3,5-TFD/HOPG và 4-CBD/HOPG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Vật Liệu Màng Hữu Cơ Trên Graphite

Nghiên cứu vật liệu màng hữu cơ trên nền graphite đang thu hút sự chú ý lớn trong lĩnh vực cảm biến điện hóa. Graphite nhiệt phân định hướng cao (HOPG) là một cấu trúc lớp carbon sp2, có khả năng dẫn điện tốt và ổn định nhiệt. Graphene, một lớp đơn nguyên tử của graphite, sở hữu các tính chất nhiệt, điện và quang vượt trội. Tuy nhiên, việc thiếu vùng cấm năng lượng ở graphene đã thúc đẩy việc biến tính bề mặt để mở rộng ứng dụng trong các thiết bị vi điện tử và cảm biến. Hai phương pháp biến tính chính là hấp phụ vật lý và hấp phụ hóa học. Nghiên cứu này tập trung vào việc biến tính hóa học HOPG bằng các phân tử diazonium, một phương pháp hiệu quả để tạo liên kết cộng hóa trị giữa chất hấp phụ và bề mặt carbon. Nghiên cứu này hướng tới mục tiêu phát triển ứng dụng cảm biến điện hóa tiềm năng từ các vật liệu carbon đã biến tính.

1.1. Vai trò của Graphite trong Cảm Biến Điện Hóa

Graphite, đặc biệt là HOPG, đóng vai trò quan trọng như một nền tảng cho việc chế tạo cảm biến điện hóa. Cấu trúc lớp và tính dẫn điện tốt của nó cho phép sự tương tác hiệu quả giữa các vật liệu màng mỏng hữu cơ và chất phân tích. Hơn nữa, HOPG được coi là một mô hình của graphene đa lớp, cho phép các nhà nghiên cứu khám phá các tính chất độc đáo của graphene trong một cấu trúc dễ kiểm soát hơn.

1.2. Tổng Quan Về Vật Liệu Màng Hữu Cơ và ứng dụng

Vật liệu màng hữu cơ được sử dụng để biến tính bề mặt graphite, đặc biệt là các phân tử diazonium. Nhờ khả năng tạo liên kết hóa học với bề mặt, vật liệu này có thể thay đổi tính chất điện hóa của graphite. Việc lựa chọn và điều chỉnh cấu trúc màng hữu cơ cho phép kiểm soát độ nhạy, tính chọn lọc và độ ổn định của cảm biến.

II. Vấn Đề Hạn Chế Của Graphite Graphene Trong Cảm Biến

Mặc dù graphite và graphene có nhiều ưu điểm, nhưng chúng vẫn tồn tại một số hạn chế khi ứng dụng trực tiếp trong cảm biến điện hóa. Một trong những hạn chế lớn nhất là việc graphene thiếu vùng cấm năng lượng, điều này gây khó khăn trong việc kiểm soát tính chất điện tử của vật liệu. Ngoài ra, tính trơ hóa học của bề mặt graphite gây khó khăn trong việc gắn các phân tử chức năng lên bề mặt. Thêm vào đó, sự hình thành màng đa lớp không kiểm soát được trong quá trình biến tính có thể làm giảm hiệu quả cảm biến. Vì vậy, việc nghiên cứu các phương pháp biến tính bề mặt để khắc phục những hạn chế này là vô cùng quan trọng.

2.1. Thiếu Vùng Cấm Năng Lượng ở Graphene

Việc thiếu vùng cấm năng lượng ở graphene hạn chế khả năng của nó trong các ứng dụng cảm biến điện hóa đòi hỏi khả năng kiểm soát tính chất điện tử. Biến tính bề mặt có thể tạo ra vùng cấm năng lượng hoặc thay đổi mật độ electron, mở rộng phạm vi ứng dụng. Nghiên cứu này tìm cách khắc phục hạn chế này bằng cách sử dụng các vật liệu màng hữu cơ.

2.2. Khó Khăn Trong Việc Gắn Phân Tử Chức Năng Lên Graphite

Tính trơ hóa học của bề mặt graphite gây khó khăn cho việc gắn các phân tử chức năng, làm hạn chế khả năng tạo ra các cảm biến điện hóa hiệu quả. Phương pháp cấy ghép điện hóa bằng các phân tử diazonium được sử dụng để tạo liên kết hóa học giữa bề mặt graphite và các phân tử chức năng.

III. Phương Pháp Cấy Ghép Điện Hóa Vật Liệu Màng Hữu Cơ

Cấy ghép điện hóa là một phương pháp hiệu quả để biến tính bề mặt graphite bằng các vật liệu màng hữu cơ. Phương pháp này dựa trên việc sử dụng các phân tử diazonium, có khả năng tạo ra các gốc aryl tự do khi bị khử điện hóa. Các gốc aryl này sau đó sẽ phản ứng với bề mặt graphite, tạo thành liên kết cộng hóa trị bền vững. Quá trình cấy ghép có thể được kiểm soát bằng cách điều chỉnh điện thế áp dụng lên điện cực, cho phép tạo ra các màng mỏng hữu cơ có độ dày và cấu trúc mong muốn. Phương pháp này hứa hẹn mang lại các cảm biến điện hóa học vượt trội.

3.1. Cơ Chế Cấy Ghép Điện Hóa Diazonium

Trong quá trình cấy ghép điện hóa, các phân tử diazonium bị khử điện hóa trên bề mặt graphite, tạo thành các gốc aryl tự do. Các gốc tự do này rất hoạt động và có thể phản ứng nhanh chóng với các nguyên tử carbon trên bề mặt graphite, tạo thành liên kết cộng hóa trị. Quá trình này dẫn đến sự hình thành của một màng hữu cơ bám chắc vào bề mặt.

3.2. Ưu Điểm Của Phương Pháp Cấy Ghép Điện Hóa

Cấy ghép điện hóa có nhiều ưu điểm so với các phương pháp biến tính bề mặt khác. Nó cho phép kiểm soát độ dày và cấu trúc của màng hữu cơ bằng cách điều chỉnh điện thế áp dụng. Phương pháp này cũng có thể được sử dụng để biến tính các bề mặt phức tạp và có hình dạng bất kỳ. Cuối cùng, cấy ghép điện hóa tạo ra các liên kết hóa học bền vững giữa màng hữu cơ và bề mặt, đảm bảo tính ổn định của vật liệu.

3.3. Chuẩn bị dung dịch và quy trình thực hiện

Để thực hiện cấy ghép điện hóa cần chuẩn bị dung dịch các chất phản ứng (như dung dịch diazonium), điện cực làm việc (graphite), điện cực so sánh và điện cực phụ. Tế bào điện hóa được thiết lập và quá trình cấy ghép được thực hiện bằng cách quét điện thế hoặc giữ điện thế ở một giá trị nhất định để các phân tử diazonium phản ứng trên bề mặt graphite.

IV. Nghiên Cứu Chế Tạo Màng 4 CBD HOPG bằng Cấy Ghép Điện Hóa

Nghiên cứu này tập trung vào việc chế tạo hệ vật liệu 4-CBD/HOPG (4-Carboxyphenyl Diazonium/Highly Ordered Pyrolytic Graphite) bằng phương pháp cấy ghép điện hóa. 4-CBD là một phân tử diazonium chứa nhóm chức carboxyl (-COOH), được kỳ vọng sẽ ảnh hưởng đến tính chất bề mặt và điện hóa của HOPG. Quá trình chế tạo bao gồm việc khử điện hóa 4-CBD trên bề mặt HOPG trong dung dịch điện ly thích hợp. Kết quả nghiên cứu cho thấy màng 4-CBD bám chắc vào bề mặt HOPG và thay đổi đáng kể tính chất điện hóa của vật liệu.

4.1. Phương Pháp Cấy Ghép 4 CBD lên HOPG

Việc cấy ghép 4-CBD lên HOPG được thực hiện bằng cách quét thế vòng tuần hoàn (CV) trong dung dịch chứa 4-CBD. Điện thế được quét từ giá trị dương đến giá trị âm, thúc đẩy quá trình khử 4-CBD và tạo liên kết hóa học với bề mặt HOPG.

4.2. Phân tích tính chất điện hóa của 4 CBD HOPG

Tính chất điện hóa của hệ vật liệu 4-CBD/HOPG được khảo sát bằng các phương pháp như thế quét vòng tuần hoàn (CV) và phổ trở kháng điện hóa (EIS). Các kết quả cho thấy sự thay đổi đáng kể trong khả năng trao đổi điện tích và tính chất điện của HOPG sau khi được biến tính bằng 4-CBD.

4.3. Hình thái học bề mặt của 4 CBD HOPG

Hình thái học bề mặt của hệ vật liệu 4-CBD/HOPG được nghiên cứu bằng phương pháp hiển vi lực nguyên tử (AFM). Kết quả cho thấy sự hình thành màng trên bề mặt HOPG sau khi cấy ghép điện hóa, chứng minh quá trình biến tính bề mặt đã diễn ra thành công.

V. Nghiên Cứu Chế Tạo Màng 3 5 TFD HOPG và Đánh Giá Đặc Tính

Nghiên cứu này tập trung vào việc chế tạo hệ vật liệu 3,5-TFD/HOPG (3,5-Bis(trifluoromethyl)phenyl Diazonium/Highly Ordered Pyrolytic Graphite) bằng phương pháp cấy ghép điện hóa. 3,5-TFD là một phân tử diazonium chứa nhóm chức trifluoromethyl (-CF3), có tính kỵ nước, được kỳ vọng sẽ ảnh hưởng đến khả năng cảm biến của vật liệu. Quá trình chế tạo tương tự như với 4-CBD/HOPG, bao gồm việc khử điện hóa 3,5-TFD trên bề mặt HOPG.

5.1. Cấy ghép 3 5 TFD lên nền HOPG Quy trình chi tiết

Việc cấy ghép 3,5-TFD lên HOPG được thực hiện trong dung dịch chứa tiền chất 3,5-TFD. Quá trình được thực hiện trong môi trường trơ để đảm bảo độ tinh khiết. Nồng độ tiền chất 3,5-TFD được điều chỉnh để kiểm soát mật độ màng trên bề mặt HOPG.

5.2. Tính chất điện hóa và điện tử của màng 3 5 TFD HOPG

Sử dụng CV và EIS để khảo sát sự thay đổi tính chất điện hóa của HOPG sau khi biến tính. Phổ Raman được sử dụng để phân tích tính chất điện tử và xác định sự thay đổi cấu trúc của graphite do sự có mặt của màng hữu cơ.

5.3. Khảo sát độ bền nhiệt của vật liệu 3 5 TFD HOPG

Độ bền nhiệt của vật liệu 3,5-TFD/HOPG được khảo sát bằng cách nung vật liệu ở các nhiệt độ khác nhau và sau đó phân tích tính chất điện hóa và cấu trúc của vật liệu. Kết quả cho thấy độ bền nhiệt của vật liệu phụ thuộc vào nồng độ của 3,5-TFD được cấy ghép.

VI. Ứng Dụng Khảo Sát Đặc Tính Cảm Biến Điện Hóa Của Vật Liệu

Khả năng cảm biến điện hóa của các hệ vật liệu 3,5-TFD/HOPG và 4-CBD/HOPG được khảo sát bằng phương pháp thế quét xung vi phân (DPV). Nghiên cứu tập trung vào khả năng phát hiện ion kim loại trong dung dịch. Kết quả cho thấy cả hai hệ vật liệu đều có khả năng cảm biến, tuy nhiên, tính chọn lọc và độ nhạy khác nhau tùy thuộc vào loại vật liệu màng hữu cơ được sử dụng. Nghiên cứu này mở ra tiềm năng ứng dụng của các vật liệu này trong các cảm biến môi trường.

6.1. Phương pháp DPV để đánh giá khả năng cảm biến

Phương pháp thế quét xung vi phân (DPV) được sử dụng để đánh giá khả năng phát hiện ion kim loại. Phương pháp này có độ nhạy cao và có thể phân biệt giữa các ion kim loại khác nhau dựa trên điện thế oxy hóa khử của chúng.

6.2. So sánh khả năng cảm biến của 4 CBD HOPG và 3 5 TFD HOPG

So sánh độ nhạy và tính chọn lọc của hai loại cảm biến trong việc phát hiện các ion kim loại khác nhau. Sự khác biệt trong tính chất bề mặt và điện hóa của hai vật liệu ảnh hưởng đến khả năng tương tác với các ion kim loại.

6.3. Ứng dụng thực tế tiềm năng của các cảm biến điện hóa

Các cảm biến điện hóa này có tiềm năng ứng dụng rộng rãi trong các lĩnh vực như cảm biến môi trường (phát hiện ô nhiễm kim loại nặng), cảm biến sinh học (phát hiện các chất chỉ thị sinh học) và cảm biến công nghiệp (kiểm soát chất lượng sản phẩm).

Nội dung chính

Tổng quan nghiên cứu

Graphite nhiệt phân định hướng cao (HOPG) là một dạng cacbon có cấu trúc lớp với liên kết sp2, nổi bật với khả năng dẫn điện tốt và chịu nhiệt cao. HOPG được xem như mô hình của graphene đa lớp, vật liệu có tính chất điện, nhiệt và cơ học vượt trội, tuy nhiên graphene không có vùng cấm năng lượng, hạn chế ứng dụng trong công nghệ cao. Việc biến tính bề mặt graphene và HOPG bằng các màng phân tử hữu cơ nhằm mở rộng vùng cấm năng lượng và thay đổi mật độ electron là hướng nghiên cứu quan trọng, đặc biệt trong lĩnh vực cảm biến điện hóa.

Luận văn tập trung nghiên cứu tổng hợp các hệ vật liệu màng hữu cơ trên nền graphite định hướng (HOPG) bằng phương pháp cấy ghép điện hóa các phân tử diazonium có nhóm chức khác nhau (4-CBD và 3,5-TFD). Mục tiêu chính là khảo sát ảnh hưởng của nhóm chức lên cấu trúc bề mặt, tính chất điện hóa và khả năng xúc tác điện hóa của màng phân tử diazonium trên HOPG, đồng thời đánh giá tiềm năng ứng dụng trong cảm biến điện hóa phát hiện ion kim loại nặng.

Nghiên cứu được thực hiện trong phạm vi phòng thí nghiệm tại Trường Đại học Quy Nhơn, với các phương pháp phân tích hiện đại như CV, EIS, AFM, STM và phổ Raman. Kết quả nghiên cứu góp phần làm rõ cơ chế biến tính bề mặt graphite bằng các phân tử diazonium, đồng thời mở ra hướng phát triển vật liệu cảm biến điện hóa mới có độ nhạy cao, chi phí thấp và khả năng phát hiện ion kim loại hiệu quả.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Cấu trúc và tính chất của graphite và graphene: Graphite có cấu trúc lớp với liên kết sp2, khoảng cách liên nguyên tử trong lớp là 0,142 nm, khoảng cách giữa các lớp là 0,34 nm. Graphene là lớp đơn nguyên tử cacbon với cấu trúc mạng lục giác, có tính dẫn điện và dẫn nhiệt rất cao, độ cứng lớn và gần như trong suốt.

• Biến tính bề mặt vật liệu carbon: Bao gồm biến tính vật lý (hấp phụ vật lý các phân tử hữu cơ) và biến tính hóa học (tạo liên kết cộng hóa trị giữa phân tử và bề mặt graphite). Phân tử diazonium được sử dụng để tạo gốc aryl tự do, liên kết cộng hóa trị với bề mặt HOPG, làm thay đổi tính chất điện tử và cấu trúc bề mặt.

• Phương pháp cảm biến điện hóa: Cảm biến dựa trên đo điện thế, cường độ dòng điện hoặc độ dẫn điện, sử dụng các kỹ thuật như thế quét vòng tuần hoàn (CV), phổ tổng trở điện hóa (EIS), thế quét xung vi phân (DPV) để khảo sát đặc tính cảm biến và khả năng phát hiện ion kim loại.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các thí nghiệm tổng hợp và phân tích hệ vật liệu 4-CBD/HOPG và 3,5-TFD/HOPG trong phòng thí nghiệm.

• Phương pháp tổng hợp: Sử dụng phương pháp cấy ghép điện hóa để tạo màng phân tử diazonium trên bề mặt HOPG. Điện cực làm việc là HOPG được làm sạch bằng cách bóc tách băng dính, điện cực phụ trợ bằng Pt, điện cực so sánh Ag/AgCl. Dung dịch làm việc gồm 1 mM phân tử diazonium (4-CBA hoặc 3,5-TFA), 5 mM H2SO4 và NaNO2 bão hòa.

• Phương pháp phân tích:

  • CV để khảo sát quá trình oxi hóa-khử và khả năng trao đổi điện tử trên bề mặt vật liệu.
  • EIS để đo trở kháng và phân tích các thành phần điện hóa của hệ vật liệu.
  • AFM và STM để quan sát hình thái học và cấu trúc bề mặt ở cấp độ nano và nguyên tử.
  • Phổ Raman để xác định cấu trúc điện tử và mức độ biến tính của vật liệu carbon.
  • DPV để đánh giá khả năng phát hiện ion kim loại Cu trong dung dịch.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ năm 2022 đến 2023 tại Trường Đại học Quy Nhơn, với các giai đoạn tổng hợp vật liệu, phân tích đặc tính và thử nghiệm cảm biến.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tổng hợp thành công hệ vật liệu 4-CBD/HOPG và 3,5-TFD/HOPG:

   • CV cho thấy đỉnh khử đặc trưng của gốc diazonium tự do xuất hiện ở vòng quét đầu tiên, chứng tỏ quá trình cấy ghép điện hóa thành công.
   • Màng 4-CBD/HOPG có cấu trúc đa lớp với độ dày khoảng 4 nm, trong khi màng 3,5-TFD/HOPG gần như đơn lớp.

2. Khả năng trao đổi điện tử bị ảnh hưởng rõ rệt:

   • CV và EIS cho thấy cường độ đỉnh oxi hóa-khử giảm dần khi mật độ phân tử diazonium tăng, với trở kháng Rct tăng từ khoảng 90 Ω (HOPG) lên giá trị lớn hơn theo nồng độ tiền chất 3,5-TFD.
   • Điều này chứng tỏ màng phân tử làm giảm khả năng trao đổi điện tử tại giao diện chất điện phân - điện cực.

3. Phổ Raman xác nhận biến tính bề mặt:

   • Xuất hiện đỉnh D ở 1335 cm⁻¹ với tỷ số ID/IG tăng theo mật độ phân tử, cho thấy sự mất trật tự và khuyết tật cấu trúc do liên kết cộng hóa trị giữa phân tử diazonium và HOPG.
   • Đỉnh D gần như không xuất hiện trên HOPG chưa biến tính, chứng tỏ bề mặt nguyên vẹn.

4. Độ bền nhiệt của màng 3,5-TFD/HOPG:

   • Màng bền vững ở nhiệt độ dưới 100°C, nhưng bị thiêu kết hoàn toàn ở 170°C, thể hiện qua sự biến mất đỉnh D trong phổ Raman và hình ảnh STM.

5. Khả năng cảm biến ion Cu:

   • DPV cho thấy cả ba hệ vật liệu đều phát hiện được ion Cu ở nồng độ 5 μM.
   • Hệ 4-CBD/HOPG có khả năng phát hiện tốt nhất với đỉnh oxi hóa phân tách rõ ràng cho Cu⁺ và Cu²⁺, cường độ đỉnh tăng đáng kể so với HOPG chưa biến tính.
   • Tính chất ưa nước của màng 4-CBD/HOPG giúp tăng mức độ làm giàu ion kim loại trên bề mặt, nâng cao hiệu quả cảm biến.

Thảo luận kết quả

Sự khác biệt về nhóm chức trên phân tử diazonium ảnh hưởng trực tiếp đến cấu trúc màng và tính chất bề mặt vật liệu. Nhóm COOH trong 4-CBD tạo điều kiện cho màng đa lớp với cấu trúc dạng nấm, làm giảm khả năng trao đổi điện tử nhưng tăng khả năng hấp phụ ion kim loại nhờ tính ưa nước cao. Ngược lại, nhóm CF3 trong 3,5-TFD tạo màng gần như đơn lớp, giữ được phần nào khả năng dẫn điện nhưng có tính kỵ nước, ảnh hưởng đến khả năng làm giàu ion.

Kết quả phổ Raman và hình ảnh AFM, STM minh chứng cho sự biến tính hóa học thành công của bề mặt HOPG, phù hợp với các nghiên cứu trước đây về biến tính graphene và graphite bằng phân tử diazonium. Đặc biệt, khả năng phát hiện ion Cu của hệ vật liệu 4-CBD/HOPG vượt trội so với HOPG nguyên bản, mở ra tiềm năng ứng dụng trong cảm biến điện hóa với độ nhạy cao và chọn lọc tốt.

Dữ liệu có thể được trình bày qua biểu đồ CV so sánh cường độ dòng điện, đồ thị Nyquist thể hiện trở kháng theo nồng độ tiền chất, phổ Raman với các đỉnh đặc trưng và hình ảnh AFM/STM minh họa cấu trúc bề mặt.

Đề xuất và khuyến nghị

1. Phát triển cảm biến điện hóa dựa trên màng 4-CBD/HOPG:

   • Tăng cường khả năng phát hiện ion kim loại nặng bằng cách tối ưu hóa điều kiện cấy ghép điện hóa.
   • Mục tiêu nâng cao độ nhạy và giới hạn phát hiện trong vòng 12 tháng.
   • Chủ thể thực hiện: nhóm nghiên cứu vật lý chất rắn và công nghệ cảm biến.

2. Nghiên cứu mở rộng các nhóm chức diazonium khác:

   • Khảo sát ảnh hưởng của các nhóm chức khác nhau đến cấu trúc màng và tính chất cảm biến.
   • Thời gian thực hiện dự kiến 18 tháng.
   • Chủ thể: các phòng thí nghiệm hóa hữu cơ và vật liệu.

3. Ứng dụng trong phát hiện đa ion kim loại:

   • Thiết kế cảm biến đa kênh dựa trên các hệ vật liệu biến tính khác nhau để phát hiện đồng thời nhiều ion kim loại.
   • Mục tiêu cải thiện độ chọn lọc và độ ổn định cảm biến.
   • Chủ thể: các trung tâm nghiên cứu công nghệ môi trường.

4. Nâng cao độ bền nhiệt và cơ học của màng:

   • Tìm kiếm phương pháp thiêu kết hoặc xử lý bề mặt để tăng độ bền màng mà không làm giảm hiệu quả cảm biến.
   • Thời gian nghiên cứu 12 tháng.
   • Chủ thể: nhóm nghiên cứu vật liệu và kỹ thuật điện tử.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật lý chất rắn và vật liệu nano:

   • Lợi ích: Hiểu rõ cơ chế biến tính bề mặt graphite bằng phân tử diazonium và ứng dụng trong cảm biến.
   • Use case: Phát triển vật liệu mới cho thiết bị điện tử và cảm biến.

2. Chuyên gia công nghệ cảm biến điện hóa:

   • Lợi ích: Tham khảo phương pháp tổng hợp và đánh giá hiệu suất cảm biến ion kim loại.
   • Use case: Thiết kế cảm biến nhạy, chọn lọc cao cho môi trường và y sinh.

3. Sinh viên và học viên cao học ngành vật lý, hóa học vật liệu:

   • Lợi ích: Nắm bắt quy trình nghiên cứu, phương pháp phân tích hiện đại và cách trình bày kết quả khoa học.
   • Use case: Tham khảo làm luận văn, đề tài nghiên cứu.

4. Doanh nghiệp công nghệ môi trường và thiết bị y tế:

   • Lợi ích: Ứng dụng vật liệu cảm biến mới trong sản phẩm phát hiện kim loại nặng, cải thiện chất lượng sản phẩm.
   • Use case: Phát triển thiết bị cảm biến điện hóa thương mại.

Câu hỏi thường gặp

1. Phương pháp cấy ghép điện hóa có ưu điểm gì so với các phương pháp biến tính khác?
   Phương pháp này cho phép tạo liên kết cộng hóa trị chắc chắn giữa phân tử diazonium và bề mặt graphite, kiểm soát được mật độ và cấu trúc màng, đồng thời thực hiện nhanh, chi phí thấp và phù hợp với quy mô phòng thí nghiệm.

2. Tại sao chọn phân tử 4-CBD và 3,5-TFD để biến tính HOPG?
   Hai phân tử này có nhóm chức khác biệt (COOH ưa nước và CF3 kỵ nước), giúp khảo sát ảnh hưởng của tính chất nhóm chức lên cấu trúc màng và hiệu suất cảm biến, từ đó tối ưu hóa vật liệu cho ứng dụng cụ thể.

3. Làm thế nào để đánh giá độ bền nhiệt của màng phân tử?
   Sử dụng phương pháp thiêu kết ở các nhiệt độ khác nhau kết hợp phổ Raman để quan sát sự biến đổi đỉnh D đặc trưng, đồng thời quan sát hình ảnh bề mặt bằng STM để xác định sự tồn tại của màng.

4. Khả năng phát hiện ion Cu của hệ vật liệu 4-CBD/HOPG vượt trội như thế nào?
   Hệ vật liệu này cho tín hiệu oxi hóa rõ ràng với hai đỉnh riêng biệt cho Cu⁺ và Cu²⁺, cường độ đỉnh tăng đáng kể so với HOPG nguyên bản, nhờ tính ưa nước và khả năng làm giàu ion trên bề mặt màng.

5. Có thể áp dụng kết quả nghiên cứu cho các ion kim loại khác không?
   Có thể, tuy nhiên cần nghiên cứu thêm về tương tác giữa màng phân tử và các ion khác để điều chỉnh nhóm chức phù hợp, đảm bảo độ nhạy và chọn lọc cao cho từng loại ion.

Kết luận

• Đã tổng hợp thành công các hệ vật liệu màng hữu cơ 4-CBD/HOPG và 3,5-TFD/HOPG bằng phương pháp cấy ghép điện hóa.
• Xác định rõ ảnh hưởng của nhóm chức diazonium lên cấu trúc màng, tính chất điện hóa và khả năng cảm biến ion kim loại.
• Phổ Raman và hình ảnh AFM, STM chứng minh sự biến tính hóa học thành công và cấu trúc màng đa lớp hoặc đơn lớp tương ứng.
• Hệ vật liệu 4-CBD/HOPG thể hiện khả năng phát hiện ion Cu vượt trội nhờ tính ưa nước và cấu trúc màng đặc trưng.
• Đề xuất mở rộng nghiên cứu nhóm chức khác, nâng cao độ bền màng và phát triển cảm biến đa ion trong thời gian tới.

Next steps: Tiếp tục tối ưu hóa quy trình tổng hợp, mở rộng khảo sát các nhóm chức mới và thử nghiệm cảm biến trong môi trường thực tế.

Khuyến khích các nhà nghiên cứu và doanh nghiệp hợp tác phát triển công nghệ cảm biến điện hóa dựa trên vật liệu biến tính graphene và graphite.

Trích đoạn nội dung tài liệu

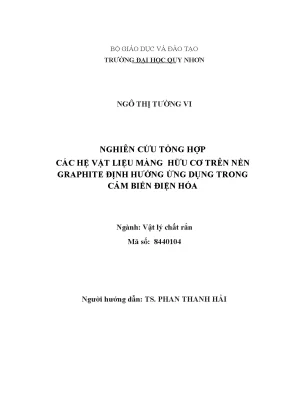

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC QUY NHƠN NGÔ THỊ TƢỜNG VI NGHIÊN CỨU TỔNG HỢP CÁC HỆ VẬT LIỆU MÀNG HỮU CƠ TRÊN NỀN GRAPHITE ĐỊNH HƢỚNG ỨNG DỤNG TRONG CẢM BIẾN ĐIỆN HÓA Ngành: Vật lý chất rắn Mã số: 8440104 Ngƣời hƣớng dẫn: TS. PHAN THANH HẢI LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của riêng tôi dƣới sự hƣớng dẫn của TS. Phan Thanh Hải. Các số liệu và kết quả nghiên cứu nêu trong luận văn là trung thực và chƣa từng đƣợc công bố trong bất kì một công trình nào khác. Bình Định, ngày 10 tháng 10 năm 2023 Tác giả luận văn Ngô Thị Tƣờng Vi LỜI CẢM ƠN Tôi xin bày tỏ lòng biết ơn sâu sắc tới TS. Phan Thanh Hải đã tận tình hƣớng dẫn, giúp đỡ, chỉ bảo và động viên tôi hoàn thành tốt luận văn này. Trong quá trình thực hiện luận văn tôi đã nhận đƣợc rất nhiều sự quan tâm và tạo điều kiện của các Thầy, Cô khoa Khoa học Tự nhiên - Trƣờng Đại học Quy Nhơn. Tôi xin bày tỏ lòng cảm ơn chân thành tới quý Thầy, Cô. Tôi xin chân thành cảm ơn gia đình, bạn b và tập thể lớp Cao học Vật lý chất rắn K24B đã luôn động viên, khích lệ tinh thần trong suốt quá trình học tập và nghiên cứu khoa học. Mặc dù đã rất cố gắng trong thời gian thực hiện luận văn nhƣng vì còn hạn chế về kiến thức cũng nhƣ thời gian, kinh nghiệm nghiên cứu nên không tránh khỏi nh ng thiếu s t. Rất mong nhận đƣợc sự thông cảm và nh ng ý kiến đ ng g p quý báu từ quý Thầy, Cô để luận văn đƣợc hoàn thiện hơn. Tôi xin chân thành cảm ơn! MỤC LỤC LỜI CAM ĐOAN LỜI CẢM ƠN DANH MỤC CÁC KÝ HIỆU VÀ TỪ VIẾT TẮT DANH MỤC HÌNH VẼ MỞ ĐẦU . Lý do chọn đề tài . Mục đích nghiên cứu . Đối tƣợng và phạm vi nghiên cứu . Phƣơng pháp nghiêncứu . Bố cục của luậnvăn . GIỚI THIỆU VỀGRAPHITE . Graphite nhiệt phân c tính định hƣớng cao (HOPG) . Giới thiệu về graphene . PHÂN TỬ DIAZONIUM . CẢM BIẾN ĐIỆN HÓA . Cảm biến điện h a là . Cảm biến đo điện thế . Cảm biến đo cƣờng độ dòng điện . Các loại phép đo điện h a khác . THỰC NGHIỆM CHẾ TẠO MẪU VÀ CÁC PHƢƠNG PHÁP PHÂN TÍCH . PHƢƠNG PHÁP THẾ QUÉT VÒNG TUẦN HOÀN (CV) . Nguyên lí hoạt động .2 PHƢƠNG PHÁP HIỂN VI LỰC NGUYÊN TỬ (AFM) .2 Nguyên lý hoạt động .3 PHƢƠNG PHÁP RAMAN .2 Cấu tạo máy quang phồ Raman . PHƢƠNG PHÁP HIỂN VI QUYÉT XUYÊN HẦM LƢỢNG TỬ (STM) . Nguyên lí hoạt động của STM . PHƢƠNG PHÁP PHỔ TỔNG TRỞ ĐIỆN HÓA (EIS) . PHƢƠNG PHÁP THẾ QUÉT TUYẾN TÍNH (LSV) .7 CHUẨN BỊ DỤNG CỤ VÀ HÓA CHẤT . Dụng cụ và thiết bị. Chuẩn bị h a chất. Dung dịchH2SO45 mM. Pha 50ml dung dịch (K4Fe(CN)6 1 mM + K2SO4 0,2 M). Dung dịch NaNO2 0,1M. QUY TRÌNH CHẾ TẠO HỆ V T LIỆU MÀNG 4 CBD HOPGVÀ 3,5- TFD HOPG BẰNG PHƢƠNG PHÁP CẤY GHÉP ĐIỆN HÓA . Chuẩn bị dung dịch làm việc . Chuẩn bị tế bào điện h a và điện cực làm việc . Quy trình tạo mẫu bằng phƣơng pháp cấy ghép điện h a . Khảo sát khả năng trao đổi điện tích . KẾT QUẢ VÀ THẢO LUẬN . NGHIÊN CỨC CHẾ TẠO V T LIỆU MÀNG 4-CBD/HOPG . Chế tạo hệ vật liệu 4-CBD HOPG bằng phƣơng pháp cấy ghép điện hóa . Khảo sát tính chất điện h a và điện tử của hệ vật liệu 4-CBD/HOPG . Hình thái học bề mặt của hệ vật liệu 4-CBD/HOPG . NGHIÊN CỨU CHẾ TẠO HỆ V T LIỆU MÀNG 3,5-TFD/HOPG. Cấy ghép điện h a hệ vật liệu 3,5-TFD trên nền HOPG . Khảo sát tính chất điện h a và điện tử của hệ vật liệu 3,5-TFD/HOPG . Hình thái học bề mặt của hệ vật liệu 3,5-TFD/HOPG. Độ bền nhiệt của hệ vật liệu 3,5-TFD/HOPG . KHẢO SÁT ĐẶC TÍNH CẢM BIẾN ĐIỆN HÓA CỦA CÁC HỆ V T LIỆU MÀNG 3,5-TFD/HOPG và 4-CBD/HOPG . 42 TÀI LIỆU THAM KHẢO . 43 DANH MỤC CÁC KÝ HIỆU VÀ TỪ VIẾT TẮT Chữ viết Tên Tiếng Anh Tên Tiếng Việt tắt HighlyOrderedPyrolytic Graphite nhiệt phân c trật tự HOPG Graphite cao Phƣơng pháp thế quét vòng CV Cyclic Voltammetry tuần hoàn AFM Atomic Force Microscopy Kính hiển vi lực nguyên tử Scanning Tunneling STM Kính hiển vi quét xuyên hầm Microscopy 4-CBA Aniline-4-carboxylic acid 3,5-Bis (triflouromethyl) 3,5-TFA aniline WE Working electrode Điện cực làm việc CE Counter electrode Điện cực phụ trợ RE Reference electrode Điện cực so sánh Phƣơng pháp thế quéttuyến LSV Linear sweep voltammetry tính Phƣơng pháp thế quét xung vi DPV Different pulse voltammetry phân DANH MỤC HÌNH VẼ Hình 1.1 Cấu trúc graphite .2 Mô hình liên kết của một lớp graphite [ 24] . Cấu trúc graphene.4 Cấu trúc phân tử diazonium .5 Cấu trúc phân tử 4-CBA và 3,5-TFA .1 Hệ thống 3 điện cực [26] .2 Nguyên tắc hoạt động của hệ 3 điện cực, CE: điện cực phụ trợ ,WE: điện cực làm việc, RE: điện cực so sánh.3 Đƣờng cong biểu diễn mối quan hệ i-E c các pic đặc trƣng, ip,a ứng với Ep,a và ip,c ứng với Ep,c .4 Hệ đo AFM tại KU Leuven .5 Cấu tạo của kính hiển vi lực nguyên tử.6 Sơ đồ biến đổi Raman [27] .7 Hệ đo Raman tại KU Leuven .8 Nguyên tắc hoạt động của kính hiển vi quét xuyên hầm (STM): U b: điện thế bias; It: dòng điện xuyên hầm; Ux và Uy: điện thế theo trục ngang - song song với bề mặt mẫu; Uz: điện thế theo trục dọc - vuông g c với bề mặt mẫu .9 Chế độ làm việc của STM; a) Dòng điện không đổi; b) Chiều cao không đổi .10 Sơ đồ mạch điện Randles tƣơng đƣơng với hệ điện phân (a) Tổng trở Faraday của bình điện phân (b) và (c) .11 Điện cực HOPG . Hệ tế bào điện h a của phép đo CV . Thiết bị đo CV (DY2300) . CV mô tả quá trình cấy ghép điện h a các phân tử 4-CBD lên bề mặt điện cực HOPG. Tốc độ quét 50mV s.2 So sánh khả năng trao đổi electron của hệ vật liệu HOPG và 4- CBD HOPG sử dụng dung dịch thử 1mM K3Fe(CN)6 + 0.2 M Na2SO4; tốc độ quét dE dt = 50mV s. Phổ Raman của HOPG và 4-CBD/HOPG.4 bởi (a,b) phân tử 4-CBD; (c) độ dày của hệ vật liệu 4-CBD/HOPG; (d) Mô hình mô tả quy trình khử phân tử 4-CBD trong dung dịch và sự hình thành màng đa lớp trên bề mặt HOPG sau khi cấy ghép điện h a.5 CV và cơ chế mô tả quá trình cấy ghép điện h a các phân tử 3,5-TFD lên bề mặt điện cực HOPG. Tốc độ quét 50mV s[34] .2 M Na2SO4 và (b) đồ thị Nyquist mô tả tính chất điện của hệ vật liệu HOPG và 3,5-TFD HOPG theo nồng độ tiền chất; tốc độ quét dE dt = 50mV s; .7 Phổ Raman của HOPG và 3,5-TFD HOPG theo nồng độ tiền chất [7] .8 Hình thái học bề mặt của hệ vật liệu HOPG sau khi đƣợc cấy ghép điện h a bởi phân tử 3,5-TFD ở các nồng độ khác nhau.9 Phổ Raman của hệ vật liệu 3,5-TFD HOPG theo nhiệt độ thiêu kết [7] .10 Hình ảnh STM mô tả bề mặt hệ vật liệu 3,5-TFD HOPG trƣớc (a) và sau (b) khi bị thiêu kết ở nhiệt độ 170 0C .11 Kết quả khảo sát khả năng phát hiện ion Cu của ba hệ vật liệu HOPG, 4-CBD/HOPG và 3,5-TFD HOPG bằng phƣơng pháp DPV . LÝ DO CHỌN ĐỀ TÀI Graphite nhiệt phân định hƣớng cao (HOPG) là một dạng hình thù của cacbon, có cấu trúc lớp của carbon lai hóa sp2 [1]. HOPG không c độ đàn hồi cao nhƣng có khả năng chịu nhiệt, dẫn điện tốt nên đƣợc ứng dụng trong nhiều lĩnh vực. HOPG đƣợc xem là mô hình của graphene đa lớp, vì vậy chúng nhận đƣợc sự quan tâm đặc biệt vì graphene sở h u tính chất nhiệt, điện, quang và cơ vƣợt trội so với các vật liệu tiên tiến khác [1, 2]. Tuy nhiên, graphene không có vùng cấm năng lƣợng, dẫn đến làm hạn chế khả năng ứng dụng trong các lĩnh vực công nghệ cao [3, 4]. Biến tính bề mặt đƣợc cho là c thể mở rộng vùng cấm năng lƣợng và hoặc thay đổi mật độ electron của graphene [5, 6]. Biến tính các vật liệu của carbon nhằm ứng dụng trong thiết bị vi điện tử, cảm biến và chuyển đổi năng lƣợng,…. đã và đang nhận đƣợc nhiều sự quan tâm [6]. Một cách tổng quát, c hai cách tiếp cận đƣợc đề xuất: biến tính vật lý và biến tính h a học. Biến tính graphene thông qua hấp phụ vật lý: Đây là phƣơng pháp biến tính dựa trên quá trình hấp phụ vật lý của các phân tử h u cơ gắn các nh m chức khác nhau, và do đ chỉ c thể làm thay đổi độ dẫn mà không làm thay đổi cấu trúc của graphite. Các phân tử hấp phụ c thể cho hoặc nhận điện tử (doping) hoặc c thể mở rộng vùng cấm năng lƣợng. Kết quả đầu tiên của hƣớng nghiên cứu này do Laufer và đồng nghiệp công bố vào năm 2008. Trong công trình này, phƣơng pháp hiển vi quét xuyên hầm nhiệt độ thấp (LT-STM) đƣợc sử dụng để khảo sát quá trình tự sắp xếp của phân tử PTCDA (perylene-3,4,9,10-tetracarboxylic dianhydride) trên CVD graphene-SiC [7]. Sau đ , đã c thêm một số nghiên cứu về cấu trúc bề mặt ở cấp độ phân tử bằng phƣơng pháp hiển vi quét xuyên hầm (STM); và tính chất điện, quang, điện h a,… bằng phƣơng pháp phổ Raman, phổ huỳnh quang, KPFM của 2 màng đơn lớp tự sắp xếp bởi phân tử h u cơ trên graphene trong chân không và dung dịch [8-11]. Tuy nhiên, chƣa c công trình nào đƣợc công bố về quá trình tự sắp xếp của các phân tử h u cơ trên graphite trong hệ điện h a. Biến tính graphene thông qua hấp phụ hóa học: Đây là phƣơng pháp tạo ra các sai hỏng (carbon lai h a sp3) trong mạng carbon lai h a sp2 của graphite thông qua các liên kết cộng h a trị gi a chất hấp phụ và bề mặt của vật liệu carbon, chẳng hạn nhƣ quá trình hydro h a, oxy h a, florua h a,… [12-14]. Đặc biệt, các phân tử diazonium thƣờng đƣợc sử dụng để biến tính bề mặt graphite [15-17]. Tuy nhiên, vì các gốc alryl tự do hoạt động rất mạnh nên chúng thƣờng cấy ghép ngẫu nhiên trên bề mặt graphite, hình thành các màng đa lớp dạng nấm; do đ làm giảm mật độ phân tử h u cơ liên kết trực tiếp với graphite, tức là làm giảm hiệu quả biến tính.
