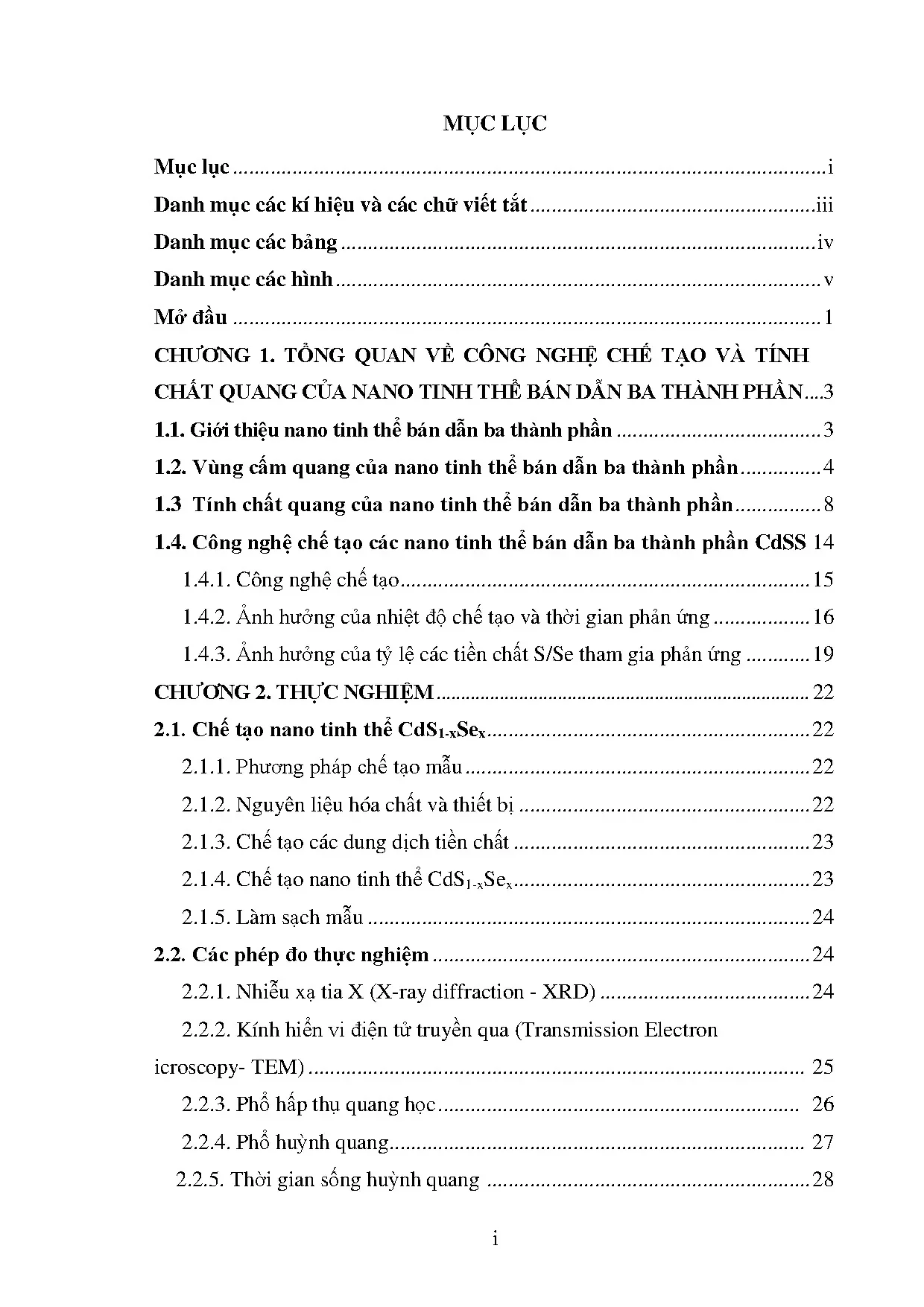

Tổng quan nghiên cứu

Nano tinh thể (NC) bán dẫn ba thành phần, đặc biệt là hợp kim CdS1-xSex, đã thu hút sự quan tâm lớn trong lĩnh vực vật liệu bán dẫn do khả năng điều chỉnh tính chất quang học mà không cần thay đổi kích thước hạt. Theo ước tính, các NC này có thể phát quang trong toàn bộ vùng ánh sáng khả kiến, mở ra nhiều ứng dụng trong linh kiện quang điện tử, cảm biến nano và y sinh học. Vấn đề nghiên cứu trọng tâm là làm thế nào để chế tạo các NC CdS1-xSex có chất lượng cao, với thành phần hóa học đồng đều và tính chất quang ổn định, đồng thời xác định ảnh hưởng của các thông số công nghệ như nhiệt độ phản ứng, thời gian chế tạo và tỷ lệ tiền chất S/Se đến tính chất quang của NC.

Mục tiêu cụ thể của luận văn là tìm ra phương án tối ưu để chế tạo NC CdS1-xSex phù hợp với điều kiện phòng thí nghiệm trong nước, sử dụng các phương pháp vật lý hiện đại như TEM, XRD, phổ hấp thụ (Abs) và phổ huỳnh quang (PL) để nghiên cứu mối liên hệ giữa điều kiện chế tạo và tính chất quang của NC. Phạm vi nghiên cứu tập trung vào các NC được chế tạo trong dung môi Octadecene (ODE) ở nhiệt độ 270°C, với thời gian phản ứng từ 1 đến 180 phút và tỷ lệ S/Se thay đổi từ 0 đến 1. Ý nghĩa nghiên cứu được thể hiện qua việc cải thiện hiệu suất lượng tử và ổn định tính chất quang của NC, góp phần phát triển vật liệu bán dẫn hợp kim ứng dụng trong công nghệ nano và quang học.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: hiệu ứng giam giữ lượng tử và mô hình Vegard về sự phụ thuộc của năng lượng vùng cấm quang theo thành phần hợp kim. Hiệu ứng giam giữ lượng tử thể hiện rõ khi kích thước NC giảm xuống cỡ bán kính Bohr exciton, làm mở rộng vùng cấm quang và thay đổi các mức năng lượng điện tử. Mô hình Vegard mô tả mối quan hệ phi tuyến giữa năng lượng vùng cấm của NC hợp kim CdS1-xSex với tỷ lệ thành phần x, theo phương trình:

$$ E_g(x) = x E_g(\text{CdSe}) + (1 - x) E_g(\text{CdS}) - b x (1 - x) $$

trong đó $b$ là hệ số nhạy quang biểu thị mức độ phi tuyến. Ngoài ra, các khái niệm chính bao gồm: cấu trúc tinh thể Zb và Wz, hiệu ứng Stokes trong phổ huỳnh quang, và động học phát triển hạt NC với tỷ số bán kính r/r*.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các mẫu NC CdS1-xSex được chế tạo bằng phương pháp hóa ướt sử dụng kỹ thuật bơm nóng trong dung môi ODE. Cỡ mẫu gồm các NC với tỷ lệ S/Se thay đổi từ 0 đến 1, thời gian phản ứng từ 1 đến 180 phút, nhiệt độ phản ứng cố định ở 270°C. Phương pháp chọn mẫu là bơm nhanh hoặc bơm chậm dung dịch tiền chất S2- và Se2- vào dung dịch chứa Cd2+ nhằm kiểm soát sự đồng đều thành phần và kích thước hạt.

Phân tích cấu trúc tinh thể và kích thước hạt được thực hiện bằng kỹ thuật nhiễu xạ tia X (XRD) và kính hiển vi điện tử truyền qua (TEM). Tính chất quang học được khảo sát qua phổ hấp thụ UV-Vis và phổ huỳnh quang PL, trong khi phổ tán xạ micro-Raman được dùng để xác định sự hình thành hợp kim và tương tác exciton-phonon. Thời gian sống huỳnh quang được đo để đánh giá động học phát quang của NC. Timeline nghiên cứu kéo dài trong khoảng thời gian phản ứng từ 1 đến 180 phút, với các bước lấy mẫu định kỳ để phân tích sự phát triển của NC.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của phương pháp bơm dung dịch tiền chất: Khi bơm nhanh dung dịch S2- và Se2- vào dung dịch Cd2+ ở 270°C, phổ PL cho thấy sự hình thành NC lõi/vỏ CdSe/CdS thay vì hợp kim đồng nhất. Đỉnh PL của NC CdSSe dịch từ 579 nm đến 592 nm trong 5-60 phút, phù hợp với sự phát triển kích thước hạt (khoảng 5,3-5,9 nm). Phổ Raman cho thấy đỉnh 1LO phân tách rõ ràng, chứng tỏ sự tồn tại của cấu trúc lõi/vỏ.

  2. Chế tạo bằng phương pháp bơm chậm: Bơm chậm dung dịch S2- và Se2- vào dung dịch Cd2+ giúp tạo ra NC hợp kim CdSSe đồng nhất với đỉnh Raman 1LO nằm giữa 236-248 cm⁻¹, không có đỉnh riêng biệt của CdSe hay CdS. Đỉnh PL dịch chuyển từ 557 nm đến 613 nm khi thời gian phản ứng tăng từ 5 đến 60 phút, phản ánh sự lớn lên của hạt và sự khuếch tán đồng đều của Se trong mạng tinh thể.

  3. Ảnh hưởng của thời gian phản ứng: Trong 30 phút đầu, đỉnh PL của NC CdS0,5Se0,5 dịch nhanh về bước sóng dài từ 502 nm đến 598 nm, đồng thời độ rộng bán phổ tăng từ 30 nm lên khoảng 39 nm. Sau 30 phút, vị trí đỉnh PL và độ rộng bán phổ gần như ổn định, cho thấy sự đồng đều thành phần và kích thước hạt. Phổ hấp thụ exciton thứ nhất rõ nét phản ánh phân bố kích thước hẹp.

  4. Độ dịch Stokes và tương tác exciton-phonon: Độ dịch Stokes tăng nhanh trong 30 phút đầu, tương ứng với sự tăng kích thước hạt và cường độ tương tác exciton-phonon tăng. Sau đó, độ dịch Stokes ổn định, cho thấy cấu trúc vùng năng lượng và tương tác phonon đã ổn định.

Thảo luận kết quả

Nguyên nhân chính của việc tạo thành NC lõi/vỏ khi bơm nhanh là do hoạt tính hóa học của ion Se2- mạnh hơn S2-, dẫn đến sự kết hợp ưu tiên của Se với Cd2+ tạo thành lõi CdSe trước, sau đó S kết hợp tạo vỏ CdS. Phương pháp bơm chậm giúp kiểm soát quá trình tạo mầm và phát triển tinh thể, tránh tạo mầm mới trong quá trình phát triển, từ đó đạt được phân bố kích thước hẹp và thành phần đồng đều.

So sánh với các nghiên cứu trước đây về NC hai thành phần CdSe, CdTe, NC ba thành phần CdS1-xSex có động học phát triển khác biệt do sự khác nhau về hoạt tính hóa học của các ion và quá trình khuếch tán trong mạng tinh thể. Việc sử dụng các kỹ thuật phân tích hiện đại như TEM, XRD, phổ Raman và PL giúp minh chứng rõ ràng sự hình thành hợp kim đồng nhất và mối liên hệ giữa điều kiện chế tạo với tính chất quang.

Dữ liệu có thể được trình bày qua biểu đồ vị trí đỉnh PL và độ rộng bán phổ theo thời gian phản ứng, cũng như phổ Raman thể hiện sự dịch chuyển đỉnh 1LO theo thời gian, giúp trực quan hóa quá trình phát triển và đồng đều hóa NC.

Đề xuất và khuyến nghị

  1. Áp dụng phương pháp bơm chậm dung dịch tiền chất: Để chế tạo NC CdS1-xSex có thành phần đồng đều và kích thước hạt kiểm soát tốt, nên bơm chậm dung dịch S2- và Se2- vào dung dịch Cd2+ tại nhiệt độ phản ứng 270°C. Giải pháp này giúp giảm thiểu sự tạo thành cấu trúc lõi/vỏ không mong muốn. Thời gian thực hiện: 60 phút trở lên.

  2. Kiểm soát thời gian phản ứng tối thiểu 30 phút: Để đảm bảo sự đồng đều về thành phần và ổn định tính chất quang, thời gian phản ứng nên kéo dài ít nhất 30 phút, giúp hoàn tất quá trình khuếch tán ion và phát triển kích thước hạt.

  3. Điều chỉnh tỷ lệ tiền chất S/Se theo yêu cầu ứng dụng: Tỷ lệ S/Se ảnh hưởng trực tiếp đến vị trí đỉnh PL và vùng cấm quang, do đó cần thiết lập tỷ lệ phù hợp để đạt được bước sóng phát xạ mong muốn, ví dụ tỷ lệ x từ 0,5 đến 0,7 cho vùng phát quang khả kiến.

  4. Sử dụng ligand hữu cơ như axit oleic và TOP: Các ligand này giúp thụ động hóa bề mặt NC, giảm thiểu trạng thái bẫy và tăng hiệu suất lượng tử. Nên duy trì nồng độ ligand ổn định trong quá trình chế tạo.

  5. Thực hiện các phép đo định kỳ: Đo phổ PL, phổ Raman và TEM sau mỗi giai đoạn chế tạo để kiểm soát chất lượng NC, phát hiện sớm các sai lệch về cấu trúc hoặc kích thước.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu nano: Luận văn cung cấp phương pháp chế tạo và phân tích chi tiết NC bán dẫn hợp kim ba thành phần, giúp phát triển vật liệu mới với tính chất quang học điều chỉnh được.

  2. Kỹ sư công nghệ chế tạo linh kiện quang điện tử: Thông tin về ảnh hưởng các thông số công nghệ đến tính chất NC hỗ trợ tối ưu hóa quy trình sản xuất linh kiện như cảm biến, diode phát quang.

  3. Giảng viên và sinh viên ngành vật lý vật liệu, hóa học: Tài liệu là nguồn tham khảo học thuật sâu sắc về hiệu ứng giam giữ lượng tử, mô hình Vegard và kỹ thuật phân tích vật liệu nano.

  4. Doanh nghiệp phát triển công nghệ nano và y sinh: Các ứng dụng tiềm năng của NC CdS1-xSex trong đánh dấu sinh học, cảm biến nano được luận văn làm rõ, hỗ trợ nghiên cứu phát triển sản phẩm.

Câu hỏi thường gặp

  1. Tại sao phải sử dụng phương pháp bơm chậm trong chế tạo NC CdS1-xSex?
    Phương pháp bơm chậm giúp kiểm soát quá trình tạo mầm và phát triển tinh thể, tránh tạo mầm mới liên tục, từ đó đạt được phân bố kích thước hạt hẹp và thành phần hóa học đồng đều, ngăn ngừa sự hình thành cấu trúc lõi/vỏ không mong muốn.

  2. Ảnh hưởng của nhiệt độ phản ứng đến tính chất quang của NC như thế nào?
    Nhiệt độ cao làm tăng tốc độ tạo mầm và phát triển hạt, kích thước NC lớn hơn, đỉnh phổ PL dịch về bước sóng dài hơn. Tuy nhiên, nhiệt độ quá cao có thể gây phân kỳ kích thước và giảm độ đồng đều.

  3. Làm thế nào để xác định kích thước của NC từ phổ hấp thụ?
    Kích thước NC được xác định dựa trên vị trí đỉnh hấp thụ exciton thứ nhất trong phổ UV-Vis, sử dụng công thức thực nghiệm hoặc mô hình khối lượng hiệu dụng, ví dụ công thức của Yu.

  4. Tại sao độ dịch Stokes lại quan trọng trong nghiên cứu NC?
    Độ dịch Stokes phản ánh sự tương tác exciton-phonon và trạng thái bẫy trên bề mặt NC. Độ dịch Stokes lớn thường liên quan đến kích thước nhỏ và tương tác mạnh, ảnh hưởng đến hiệu suất phát quang.

  5. Phổ Raman giúp gì trong việc phân tích NC?
    Phổ Raman cung cấp thông tin về cấu trúc tinh thể, sự hình thành hợp kim, tương tác exciton-phonon và sự đồng đều thành phần. Đỉnh Raman 1LO đặc trưng giúp phân biệt NC hợp kim và NC lõi/vỏ.

Kết luận

  • Đã phát triển thành công phương pháp chế tạo NC hợp kim CdS1-xSex bằng kỹ thuật bơm chậm dung dịch tiền chất S2- và Se2- vào dung dịch Cd2+ ở 270°C, đảm bảo thành phần đồng đều và kích thước hạt kiểm soát tốt.
  • Thời gian phản ứng tối thiểu 30 phút là cần thiết để đạt được sự ổn định về tính chất quang và phân bố kích thước hạt.
  • Tính chất quang của NC phụ thuộc mạnh vào tỷ lệ thành phần S/Se, nhiệt độ và thời gian phản ứng, cho phép điều chỉnh bước sóng phát xạ trong vùng ánh sáng khả kiến.
  • Các kỹ thuật phân tích hiện đại như TEM, XRD, phổ PL và Raman đã được áp dụng hiệu quả để đánh giá cấu trúc và tính chất NC.
  • Khuyến nghị tiếp tục nghiên cứu mở rộng ứng dụng NC CdS1-xSex trong linh kiện quang điện tử và y sinh, đồng thời tối ưu hóa quy trình chế tạo để nâng cao hiệu suất và độ bền sản phẩm.

Hãy áp dụng các giải pháp công nghệ được đề xuất để nâng cao chất lượng NC bán dẫn hợp kim, góp phần thúc đẩy nghiên cứu và ứng dụng vật liệu nano trong tương lai.
