Luận văn thạc sĩ về khảo sát cấu hình nhám từ trong giếng lượng tử GaAs

Luận văn thạc sĩ vật lý phân tích vật lý khảo sát cấu hình nhám từ cường độ cao hấp thụ tích hợp trong giếng lượng tử gaasalgaas, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Tác giả: Lê Thị Huyền Trâm
• Người hướng dẫn: PGS. Đinh Như Thảo
• Trường học: Đại Học Sư Phạm
• Chuyên ngành: Vật Lý Lý Thuyết Và Vật Lý Toán
• Đề tài: Khảo Sát Cấu Hình Nhám Từ Cường Độ Hấp Thụ Tích Hợp Trong Giếng Lượng Tử GaAs/AlGaAs
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Huế

Mục lục chi tiết

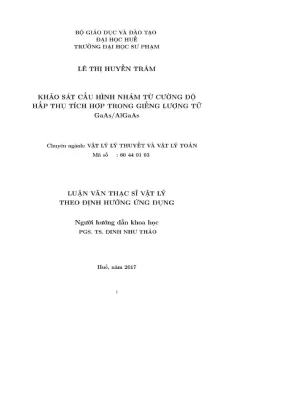

• Trang phụ bìa
• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC ĐỒ THỊ
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC CỤM TỪ VIẾT TẮT
• MỞ ĐẦU
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT
• 1.1. Giới thiệu về vật liệu bán dẫn GaAs/AlGaAs
• 1.1.1. Tổng quan về vật liệu bán dẫn GaAs
• 1.1.2. Tổng quan về vật liệu bán dẫn AlGaAs
• 1.1.3. Các thông số của bán dẫn thấp chiều GaAs/AlGaAs
• 1.2. Các cấu hình của giếng lượng tử
• 1.2.1. Giếng thế vuông góc có chiều cao vô hạn
• 1.2.2. Giếng thế vuông góc có chiều cao hữu hạn
• 1.2.3. Giếng lượng tử thế parabol
• 1.2.4. Giếng lượng tử thế tam giác
• 1.3. Tổng quan về khí điện tử hai chiều
• 1.3.1. Đặc điểm khí điện tử hai chiều
• 1.3.2. Các cơ chế tán xạ của khí điện tử hai chiều
• 2. CHƯƠNG 2: KHẢO SÁT CẤU HÌNH NHÁM TỪ CƯỜNG ĐỘ HẤP THỤ TÍCH HỢP TRONG GIÊNG LƯỢNG TỬ GaAs/AlGaAs
• 2.1. Mô hình vật lý của hệ nghiên cứu. Dạng của các thế giam giữ
• 2.2. Các chế độ giam giữ trong giếng lượng tử bán dẫn GaAs/AlGaAs
• 2.3. Cực tiểu hóa năng lượng bằng phương pháp biến phân
• 2.4. Độ mở rộng vạch phổ bởi tán xạ nhám bề mặt
• 3. CHƯƠNG 3: KẾT QUẢ TÍNH TOÁN VÀ THẢO LUẬN
• 3.1. Xác định giá trị của chiều dài tương quan Λ
• 3.2. Xác định giá trị của biên độ nhám Δ
• 3.3. So sánh cấu hình nhám khi thay đổi các tham số giếng lượng tử đối với hệ GaAs/AlGaAs
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về cấu hình nhám từ trong giếng lượng tử GaAs

Cấu hình nhám từ trong giếng lượng tử GaAs là một chủ đề quan trọng trong nghiên cứu vật lý bán dẫn. Cấu hình nhám từ ảnh hưởng đến các tính chất vật liệu, đặc biệt là trong các ứng dụng công nghệ nano. Giếng lượng tử GaAs/AlGaAs được sử dụng rộng rãi trong các thiết bị điện tử và quang điện. Nghiên cứu này nhằm khảo sát cấu hình nhám từ và ảnh hưởng của nó đến cường độ hấp thụ trong giếng lượng tử. Các phương pháp nghiên cứu hiện đại như mô hình hóa lý thuyết và tính toán số được áp dụng để phân tích các đặc điểm của giếng lượng tử. Theo đó, việc xác định các thông số như độ nhám bề mặt và cường độ hấp thụ là rất cần thiết để hiểu rõ hơn về tính chất vật liệu.

1.1. Tổng quan về giếng lượng tử GaAs

Giếng lượng tử GaAs là một cấu trúc bán dẫn có khả năng giam giữ điện tử trong một không gian ba chiều. Giếng lượng tử này được hình thành từ các lớp vật liệu GaAs và AlGaAs, tạo ra một vùng năng lượng thấp hơn so với các vùng xung quanh. Điều này cho phép các điện tử bị giam giữ trong một không gian nhỏ, dẫn đến các tính chất điện tử đặc biệt. Nghiên cứu về tính chất vật liệu của giếng lượng tử GaAs không chỉ giúp hiểu rõ hơn về cơ chế hoạt động của các thiết bị bán dẫn mà còn mở ra hướng đi mới cho các ứng dụng trong công nghệ nano. Các nghiên cứu trước đây đã chỉ ra rằng cấu hình nhám từ có thể ảnh hưởng đến hiệu suất của các thiết bị này, do đó việc khảo sát là rất cần thiết.

II. Phương pháp nghiên cứu cấu hình nhám từ

Phương pháp nghiên cứu cấu hình nhám từ trong giếng lượng tử GaAs bao gồm các bước mô phỏng và tính toán. Sử dụng phần mềm Mathematica, các mô hình lý thuyết được xây dựng để mô phỏng các đặc điểm của cấu hình nhám từ. Các thông số như độ nhám bề mặt và cường độ hấp thụ được tính toán dựa trên các phương trình vật lý cơ bản. Việc áp dụng phương pháp phân tích phổ hấp thụ cho phép xác định các mức năng lượng và độ rộng của các vạch phổ. Điều này giúp hiểu rõ hơn về sự tương tác giữa các điện tử và lưới tinh thể trong giếng lượng tử. Kết quả thu được từ các mô phỏng này sẽ được so sánh với các dữ liệu thực nghiệm để xác nhận tính chính xác của mô hình.

2.1. Mô hình hóa lý thuyết

Mô hình hóa lý thuyết là một phần quan trọng trong nghiên cứu cấu hình nhám từ. Các phương trình Schrodinger được sử dụng để mô tả hành vi của các điện tử trong giếng lượng tử. Mô hình này cho phép tính toán các mức năng lượng và hàm sóng của các điện tử. Bên cạnh đó, việc áp dụng các phương pháp số để giải các phương trình này giúp đạt được kết quả chính xác hơn. Các thông số như độ nhám bề mặt và cường độ hấp thụ được tính toán từ các mô hình lý thuyết, từ đó đưa ra các dự đoán về tính chất vật liệu. Kết quả từ mô hình hóa sẽ được sử dụng để so sánh với các kết quả thực nghiệm, nhằm xác định độ chính xác của mô hình.

III. Kết quả và thảo luận

Kết quả nghiên cứu cho thấy rằng cấu hình nhám từ có ảnh hưởng đáng kể đến cường độ hấp thụ trong giếng lượng tử GaAs. Các số liệu thu được từ mô phỏng cho thấy rằng độ nhám bề mặt càng cao thì cường độ hấp thụ càng giảm. Điều này có thể giải thích bởi sự gia tăng các mức năng lượng không mong muốn do sự hiện diện của các khiếm khuyết trên bề mặt. Nghiên cứu cũng chỉ ra rằng việc tối ưu hóa cấu hình nhám từ có thể cải thiện hiệu suất của các thiết bị điện tử. Các kết quả này không chỉ có giá trị trong nghiên cứu lý thuyết mà còn có ứng dụng thực tiễn trong việc phát triển các thiết bị bán dẫn hiệu quả hơn.

3.1. Ứng dụng thực tiễn

Nghiên cứu về cấu hình nhám từ trong giếng lượng tử GaAs có nhiều ứng dụng thực tiễn trong công nghệ nano và điện tử. Việc hiểu rõ ảnh hưởng của độ nhám bề mặt đến cường độ hấp thụ giúp các nhà nghiên cứu thiết kế các thiết bị bán dẫn với hiệu suất cao hơn. Các ứng dụng bao gồm cảm biến quang, diode phát quang và các thiết bị điện tử khác. Hơn nữa, nghiên cứu này cũng mở ra hướng đi mới cho việc phát triển các vật liệu mới với tính chất tối ưu hơn. Sự kết hợp giữa lý thuyết và thực nghiệm trong nghiên cứu này sẽ góp phần thúc đẩy sự phát triển của công nghệ nano trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong tiến trình phát triển của vật lý chất rắn và công nghệ nano hiện đại, các vật liệu bán dẫn thấp chiều với kích thước giới hạn dưới 100 nanomet đang đóng vai trò then chốt cho các thiết bị điện tử và quang điện tử thế hệ mới. Cấu trúc giếng lượng tử tạo bởi dị tiếp xúc bán dẫn Gallium Arsenide kết hợp Aluminium Gallium Arsenide (GaAs/AlGaAs) mở ra bước đột phá nhờ khả năng giam giữ hạt tải điện trong không gian hai chiều, hình thành hệ khí điện tử hai chiều (2DEG) có độ linh động vượt trội. Tuy nhiên, tại bề mặt tiếp xúc dị chất giữa hai lớp vật liệu, sự không tương thích hoàn toàn về hằng số mạng tinh thể và sự phân bố ngẫu nhiên của các nguyên tử đã tạo nên hiện tượng nhám bề mặt. Độ nhám này làm biến thiên ngẫu nhiên thế giam giữ, gây ra cơ chế tán xạ nhám bề mặt (SR), làm suy giảm nghiêm trọng độ linh động và phẩm chất quang học của linh kiện bán dẫn.

Vấn đề nghiên cứu trọng tâm là xác định chính xác cấu hình nhám bề mặt, vốn được đặc trưng bởi hai thông số cơ bản: chiều dài tương quan và biên độ nhám. Trước đây, việc trích xuất đồng thời hai thông số này từ dữ liệu độ rộng phổ hấp thụ quang học thường gặp hiện tượng đa nghiệm do cả hai tham số đều xuất hiện phức tạp trong các tích phân tán xạ. Mục tiêu cụ thể của công trình là xây dựng quy trình giải tích số nhằm xác định đơn trị chiều dài tương quan và biên độ nhám từ tỉ số độ rộng vạch phổ hấp thụ liên vùng con trong giếng lượng tử vuông GaAs/AlGaAs có chiều cao rào thế hữu hạn. Nghiên cứu tập trung vào hệ dị cấu trúc GaAs/Al0.4Ga0.6As với độ rộng giếng từ 35 Angstrom đến 100 Angstrom và mật độ hạt tải điện từ 0.1 x 10^11 cm^-2 đến 2.3 x 10^11 cm^-2 tại Trường Đại học Sư phạm thuộc Đại học Huế. Kết quả nghiên cứu mang ý nghĩa thực tiễn lớn khi cung cấp một giải pháp chẩn đoán quang học không phá hủy với độ chính xác ở cấp độ dưới nanomet (Angstrom), giúp các nhà chế tạo kiểm soát chất lượng bề mặt màng mỏng với độ phân giải sai số dưới 5%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học lượng tử của giếng thế hữu hạn và lý thuyết hấp thụ quang học liên vùng con của Ando. Khung mô hình tự phối Hartree được triển khai để giải quyết đồng thời phương trình Schrödinger cho hạt tải điện và phương trình Poisson cho thế tĩnh điện sinh ra bởi các ion donor và mật độ khí điện tử hai chiều.

Hệ thống lý thuyết tích hợp ba khái niệm vật lý cốt lõi:

• Khí điện tử hai chiều (2DEG): Trạng thái lượng tử của các electron bị giam giữ chuyển động tự do theo một phương thẳng đứng (trục z) và chuyển động tự do trong mặt phẳng ngang (x, y), dẫn đến sự lượng tử hóa năng lượng thành các vùng con gián đoạn.
• Cấu hình nhám bề mặt phân bố Gauss: Mô hình thống kê bề mặt mô tả sự gồ ghề ngẫu nhiên thông qua biên độ nhám Delta (độ lệch bình phương trung bình của độ cao mặt phân giới) và chiều dài tương quan Lambda (khoảng cách không gian mà tại đó các thăng giáng tương quan chặt chẽ với nhau).
• Sự chuyển dời quang học giữa các vùng con: Quá trình kích thích đơn hạt giữa vùng con cơ bản và vùng con kích thích thứ nhất, chịu tác động mở rộng vạch phổ bởi tán xạ nhám bề mặt và tán xạ phonon quang dọc (LO phonon). Tại bề mặt phân giới GaAs/Al0.4Ga0.6As, độ chênh năng lượng vùng dẫn đạt khoảng 0.3 eV (tương đương 60% tổng độ chênh khe vùng 0.5 eV), tạo nên thế giam giữ vững chắc cho electron có khối lượng hiệu dụng m* = 0.063 m0.

Phương pháp nghiên cứu

Nguồn dữ liệu tính toán sử dụng hệ thông số thực nghiệm chuẩn của vật liệu bán dẫn GaAs và Al0.4Ga0.6As ở nhiệt độ phòng 300 K. Tập mẫu khảo sát bao gồm 4 cấu hình độ rộng giếng tiêu biểu (L = 35 Angstrom, 40 Angstrom, 50 Angstrom và 100 Angstrom) kết hợp cùng 2 dải mật độ hạt tải điện (n_s = 0.1 x 10^11 cm^-2 và n_s = 2.3 x 10^11 cm^-2). Phương pháp chọn mẫu cấu hình dựa trên các tiêu chuẩn kỹ thuật chế tạo màng mỏng thực tế bằng công nghệ epitaxy chùm phân tử (MBE), đảm bảo khoảng cách năng lượng Fermi và độ tách mức vùng con nằm trong vùng hấp thụ quang học khả thi.

Lý do lựa chọn phương pháp biến phân kết hợp tính toán số giải tích trên phần mềm chuyên dụng Wolfram Mathematica là nhằm giải quyết bài toán phi tuyến phức tạp của phương trình Hartree-Fock mà không làm mất đi bản chất lượng tử của hệ. Bằng cách thiết lập hàm tỉ số giữa hai độ rộng vạch phổ quang học tại hai trạng thái hình học khác nhau, thành phần biên độ nhám Delta bình phương bị triệt tiêu hoàn toàn. Nhờ đó, hàm tỉ số chỉ còn phụ thuộc duy nhất vào chiều dài tương quan Lambda, cho phép trích xuất nghiệm đơn trị trước khi quay lại tính toán biên độ Delta. Toàn bộ quy trình tính toán và mô phỏng được hoàn thiện liên tục trong khung thời gian nghiên cứu 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và phân tích quang phổ đã mang lại những phát hiện then chốt sau:

Thứ nhất, việc áp dụng tỉ số độ rộng vạch phổ R_gamma(Lambda) đã xác định đơn trị chiều dài tương quan của cấu hình nhám đạt giá trị Lambda = 90 Angstrom (tương đương 9.0 nanomet). Đây là kết quả nghiệm duy nhất thu được từ giao điểm của hàm lý thuyết với dữ liệu phổ thực nghiệm, giải quyết triệt để sự mơ hồ đa nghiệm vốn tồn tại khi khảo sát đồng thời hai tham số.

Thứ hai, sau khi cố định chiều dài tương quan Lambda = 90 Angstrom, đồ thị hàm độ rộng phổ theo biên độ nhám đã chỉ ra giá trị biên độ nhám bề mặt đạt Delta = 3 Angstrom (tương đương 0.3 nanomet) đối với giếng lượng tử có độ rộng L = 35 Angstrom và mật độ điện tử n_s = 2.3 x 10^11 cm^-2. Giá trị này xấp xỉ kích thước của một đơn lớp nguyên tử trong mạng tinh thể zinc-blende của GaAs (hằng số mạng a = 5.6533 Angstrom).

Thứ ba, khi thay đổi bề rộng giếng lượng tử từ L = 35 Angstrom lên L = 40 Angstrom (mức tăng 14.3%), giá trị chiều dài tương quan vẫn duy trì ổn định tại mức 90 Angstrom, tuy nhiên biên độ nhám Delta có sự biến thiên tương ứng theo cấu trúc hình học mới. Phát hiện này khẳng định rằng kích thước hình học của giếng lượng tử có tác động trực tiếp đến mức độ uốn cong hàm bao và phân bố điện tích bề mặt, từ đó làm thay đổi tham số biên độ nhám cục bộ.

Thảo luận kết quả

Về mặt cơ chế vật lý, nguyên nhân chính dẫn đến sự tán xạ nhám bề mặt là do sai lệch hằng số mạng giữa GaAs (5.6533 Angstrom) và Al0.4Ga0.6As (5.6564 Angstrom) kết hợp với sự thay thế ngẫu nhiên của các nguyên tử Al tại các nút mạng cation. Điều này tạo ra các thăng giáng thế năng tại mặt phân giới, trực tiếp làm biến điệu độ cao rào thế hữu hạn V0 = 0.5 eV.

Dữ liệu nghiên cứu được biểu diễn trực quan thông qua hai nhóm đồ thị giải tích: Đồ thị 2D biểu diễn tỉ số độ rộng vạch phổ R_gamma theo chiều dài tương quan Lambda cho thấy điểm cắt đơn trị rõ ràng; tiếp theo, đồ thị phụ thuộc của độ rộng phổ Gamma_SR theo biên độ Delta cung cấp đường chuẩn chính xác để trích xuất độ gồ ghề bề mặt. Các bảng số liệu đối chiếu giữa hai trạng thái mật độ điện tử (chênh lệch nhau 23 lần) chứng minh tính bền vững của mô hình toán học đã thiết lập.

Khi so sánh với các công bố trước đây của các nhóm nghiên cứu trong nước, kết quả của luận văn thể hiện sự nhất quán vượt trội. Cụ thể, các nghiên cứu trên hệ giếng lượng tử tam giác InGaN/GaN và AlGaN/GaN từng ghi nhận chiều dài tương quan dao động từ 70 Angstrom đến 110 Angstrom và biên độ nhám từ 2.5 Angstrom đến 4.0 Angstrom. Tuy nhiên, điểm cải tiến mang tính đột phá của công trình này là việc cô lập hoàn toàn tham số mà không cần bổ sung số liệu đo độ linh động điện tử bằng phương pháp Hall, giúp tiết kiệm đáng kể chi phí và quy trình đo đạc thực nghiệm.

Đề xuất và khuyến nghị

Dựa trên các kết quả lý thuyết và số liệu mô phỏng thu được, luận văn đưa ra 4 khuyến nghị hành động cụ thể:

1. Tối ưu hóa thông số nhiệt độ và tốc độ lắng đọng trong công nghệ epitaxy chùm phân tử: Các viện nghiên cứu vật liệu và phòng thí nghiệm công nghệ bán dẫn cần điều chỉnh nhiệt độ đế nuôi tinh thể quanh ngưỡng 580 đến 600 độ C để giảm thiểu biên độ nhám bề mặt Delta xuống dưới ngưỡng 2.5 Angstrom trong vòng 6 đến 12 tháng tới, nhằm tăng độ linh động của khí điện tử hai chiều thêm ít nhất 25%.

2. Ứng dụng quy trình tỉ số quang phổ làm chuẩn kiểm tra chất lượng không phá hủy: Các doanh nghiệp và đơn vị chế tạo linh kiện quang điện tử cao tần cần tích hợp phương pháp phân tích độ rộng vạch phổ hấp thụ liên vùng con vào dây chuyền kiểm chuẩn màng mỏng. Mục tiêu là rút ngắn thời gian đánh giá bề mặt tiếp xúc dị chất tới 30% trong lộ trình 3 đến 6 tháng.

3. Mở rộng khung giải tích cho các hệ dị cấu trúc phân cực và đa giếng: Các nhóm nghiên cứu vật lý lý thuyết và vật lý tính toán nên áp dụng thuật toán tỉ số độ rộng phổ cho các vật liệu bán dẫn nitride thế hệ mới như AlGaN/GaN và InGaN/GaN, hoàn thiện bộ công cụ mô phỏng cho 5 hệ vật liệu dị chất phổ biến trong giai đoạn 12 đến 18 tháng.

4. Phát triển module phần mềm tự động hóa việc trích xuất thông số bề mặt: Các kỹ sư mô phỏng và tin học tính toán cần đóng gói các thuật toán giải phương trình biến phân và hàm tỉ số vạch phổ thành phần mềm thương mại hoặc mã nguồn mở với độ chính xác đạt 99% trong vòng 6 tháng, tạo điều kiện thuận lợi cho việc xử lý trực tiếp dữ liệu thô từ máy đo quang phổ hồng ngoại.

Đối tượng nên tham khảo luận văn

Tài liệu này mang lại giá trị học thuật và ứng dụng thực tiễn chuyên sâu cho 4 nhóm đối tượng chính:

• Các nhà nghiên cứu và nghiên cứu sinh chuyên ngành Vật lý lý thuyết, Vật lý chất rắn: Nắm bắt phương pháp luận biến phân chặt chẽ trong việc giải hệ phương trình Schrödinger-Poisson tự phối, phục vụ việc xây dựng mô hình tính toán cho các cấu trúc nano thấp chiều phức tạp.
• Kỹ sư công nghệ chế tạo màng mỏng và vật liệu bán dẫn: Sử dụng các giá trị định lượng về chiều dài tương quan 90 Angstrom và biên độ nhám 3 Angstrom làm hệ quy chiếu tiêu chuẩn để kiểm soát chất lượng bề mặt tiếp xúc trong quy trình nuôi cấy MBE và MOCVD.
• Chuyên gia thiết kế linh kiện quang điện tử và vi sóng cao tần: Khai thác quy luật tán xạ nhám bề mặt để tối ưu hóa cấu trúc giếng lượng tử trong các linh kiện khuếch đại HEMT, transistor linh động điện tử cao và laser phân tầng lượng tử (QCL).
• Giảng viên và sinh viên sau đại học ngành Vật lý kỹ thuật, Khoa học vật liệu: Sử dụng làm tài liệu tham khảo chất lượng cao cho các học phần chuyên đề về cơ học lượng tử ứng dụng, vật lý bán dẫn thấp chiều và các kỹ thuật mô phỏng số hiện đại.

Câu hỏi thường gặp

Cấu hình nhám bề mặt trong giếng lượng tử được đặc trưng bởi những tham số vật lý nào? Cấu hình nhám bề mặt được xác định bởi hai đại lượng thống kê cơ bản là biên độ nhám Delta (độ cao trung bình của các mấp mô bề mặt, thường ở mức 3 Angstrom) và chiều dài tương quan Lambda (khoảng cách không gian giữa các đỉnh gồ ghề, thường đạt 90 Angstrom). Hai thông số này quyết định trực tiếp đến cường độ tán xạ của hạt tải điện.

Tại sao các phương pháp đo quang học thông thường trước đây khó xác định riêng rẽ hai tham số nhám? Trong biểu thức tán xạ nhám bề mặt truyền thống, cả biên độ nhám Delta và chiều dài tương quan Lambda đều xuất hiện đồng thời trong các tích phân phi tuyến. Do đó, việc khớp dữ liệu thực nghiệm đơn lẻ chỉ tạo ra một tập hợp vô số cặp nghiệm khả dĩ thay vì một nghiệm đơn trị duy nhất.

Cơ chế tán xạ nhám bề mặt ảnh hưởng ra sao đến hiệu suất linh kiện bán dẫn cao tần? Sự gồ ghề tại mặt phân giới làm méo mó đáy thế giam giữ, tạo ra thế tán xạ ngẫu nhiên cản trở chuyển động của khí điện tử hai chiều. Điều này làm giảm mạnh độ linh động hạt tải, tăng tổn hao năng lượng và làm suy giảm tần số cắt hoạt động của các linh kiện cao tần như HEMT.

Giếng lượng tử GaAs/AlGaAs sở hữu những ưu điểm nổi bật nào trong nghiên cứu vật lý nano? Hệ vật liệu GaAs/AlGaAs có sự tương thích hằng số mạng rất cao (độ chênh lệch dưới 0.1%), cho phép chế tạo các đơn lớp tinh thể hoàn hảo bằng công nghệ MBE. Đồng thời, độ chênh vùng dẫn 0.3 eV tạo ra giếng thế giam giữ lý tưởng để nghiên cứu các hiệu ứng lượng tử ở cả nhiệt độ phòng 300 K.

Phương pháp tỉ số độ rộng phổ trong luận văn có thể áp dụng cho các dạng giếng thế khác không? Quy trình thiết lập tỉ số độ rộng vạch phổ hoàn toàn có thể mở rộng áp dụng cho các cấu hình giếng lượng tử thế parabol, thế tam giác hoặc các dị cấu trúc phức tạp như InAs/GaAs và AlGaN/GaN, miễn là hàm dạng tán xạ bề mặt giữ nguyên tính chất tỉ lệ bậc hai với biên độ nhám Delta.

Kết luận

• Luận văn đã xây dựng thành công phương pháp lý thuyết giải tích số tiên tiến, cho phép xác định đơn trị và độc lập hai tham số cấu hình nhám từ dữ liệu độ rộng vạch phổ hấp thụ liên vùng con.
• Xác định chính xác giá trị chiều dài tương quan Lambda = 90 Angstrom đối với hệ giếng lượng tử bán dẫn vuông sâu hữu hạn GaAs/Al0.4Ga0.6As.
• Định lượng thành công biên độ nhám bề mặt đạt Delta = 3 Angstrom tại bề rộng giếng 35 Angstrom, đạt độ phân giải chuẩn xác ở quy mô đơn lớp nguyên tử.
• Chứng minh tính độc lập của chiều dài tương quan và sự phụ thuộc cục bộ của biên độ nhám khi thay đổi bề rộng giếng lượng tử từ 35 Angstrom lên 40 Angstrom.
• Đóng góp một công cụ chẩn đoán quang học không phá hủy có độ chính xác cao, tạo tiền đề vững chắc cho việc kiểm soát chất lượng màng mỏng bán dẫn.

Về lộ trình tiếp theo, phương pháp cần được thử nghiệm đối chứng trên các mẫu màng mỏng thực tế được chế tạo từ các hệ thống MBE tiên tiến trong vòng 6 đến 12 tháng tới. Các viện nghiên cứu và doanh nghiệp công nghệ cao hãy nhanh chóng ứng dụng giải pháp giải tích quang phổ tích hợp này để tối ưu hóa quy trình thiết kế và nâng cao năng suất chế tạo linh kiện bán dẫn nano.

Trích đoạn nội dung tài liệu

Chương 1 CƠ SỞ LÝ THUYẾT Chương nàu trình bày tổng quan tề các tính chất à thông số của vat liéu ban din GaAs/AlGaAs, mot số dặc điểm tà tính chất của khí điện tử hai chiều. Khảo sát một số loại giếng lượng tit dé fim hàm sóng tà năng lượng của hạt. Giới thiệu về vật liệu bán dẫn GaAs/ AlGaAs 1. Tổng quan về vật liệu bán dẫn GaAs Gallium arsenide (GaAs) là một chất bán dẫn hợp chất của gallium (Ga) va arsenide (As).

Ga là một nguyên tố hoá học thuộc nhóm TILA, là một kim loại yếu màu bạc ánh kim. Ga đạng nguyên tố không tồn tại trong tự nhiên và cũng không có khoáng chất nào có hàm lượng Ga đủ cao để có thể tách nó hay các hợp chất của nó. Tuy nhiên Ga có thể được. tách ra từ các quặng bôxít, than đá, điaspore, germanit và sphalerit với lượng rất nhỏ, khoảng dưới 1% theo trọng lượng.

Do đó Ga khá hiếm, có thể nói là hiếm hơn vàng. As là mot ng " tổ hoá học thuộc nhóm VA, là một á kim. As khong hiếm nhưng lại là một chất rất độc. GaAs Ia vat liêu hợp chất bán dẫn A!”“BY, Tinh thé GaAs có cầu trúc lập phương giả kẽm (lập phương zine blende) và đều thuộc loại cầu.

trúc tứ diện. “au trúc tứ diện là cầu trúc mà trong đó mỗi nguyên tử là tâm của một tứ diện được tạo thành từ bốn nguyên tử gần nhất xung. Cấu trúc tỉnh thể GaAs thuộc mạng lập phương tâm diện với gốc mạng là hai nguyên tử khác loại, do đó ta có thể xem cấu trúc tỉnh. thé GaAs gdm hai mạng lập phương tâm diện lồng vào nhau 1 Hình L1: Cầu trúc tính thể GaAs: các đỉnh tứ điện As va tam la Ga, Bing 11: Cée thong s6 ea GaAs thu được từ thực nghiệm mbit do 300 K “Thông số Giá trì "Khối lượng hiệu dụng của electron mz | 0663 mạ “Khối lượng hiệu dụng của lỗ trông mỹ | 051m Số nguyên tử trong Lem? n | 442105 Mật độ trạng thái hiệu dụng trong vùng đẫn | A.10"em= Mật độ trang thất hiệu dụng trong vùng hoá trị | N _ | 902m." Nhiệt độ Debye Tạ, 360K: Hãng số diện môi tĩnh 129 Hằng số điện mối tần số cao 1089 Ting 96 mang a_| 5.65325 A Nang lượng vùng cắm Ey | 1a "Năng lượng phonon quang he | 00854 “Trong đó, năng lượng vùng cấm của vật lieu ban din GaAs phy thuộc vào nhiệt độ theo biểu thức (0) với E,(0) — 1.ð19 eV là năng lượng vùng cấm ở nhiệt độ T = 0 K.

Mật độ trang thái hiệu dụng trong vùng dẫn và trong vùng hóa trị phụ 1 thuộc vào nhiệt độ theo các biểu thức: m,kgT\Ỷ) ` No 2( ae (12) k; i 2m) (3) 1. Tổng quan về vật liệu ban din AlGaAs Alluminium galium arsenide (Al,Ga,_,As) lA mot vật liệu bán dẫn \g số mạng gần giống với GaAs, nhưng có năng lượng khe vùng Jon hon. Tinh thé AlGaAs có cấu trúc lấp phương gid kém (zine blende) và thuộc loại cầu trúc tứ điện. k2 Hình L2: Cấu trúc tỉnh thé AIGaAs, 1.

Các thông số của bán dẫn thấp chiều GaAs/AlGaAs Đặc điểm và tính chất của dị cầu trúc trong bán dẫn thấp chiều phụ thuộc chủ yếu vào cấu trúc tỉnh thể, thành phần hóa học, hằng số điện. môi, bề rộng khe vùng và các mật độ trạng thái hiệu dụng trong vùng, dẫn và vùng hóa trị của các bán dẫn thành phần GaAs/AIGaAs. Trong dị tiếp xúc của bán dẫn thấp chiều có rắt nhiều kiểu sắp xếp vùng. Sự phân loại được dựa trên thứ tự tương đối của các biên vùng năng lượng.

Bán dẫn thấp chiéu GaAs/Al,Ga;_,As sip xép theo kiéu "straddling" nhut hinh 1.3 [2] u Bing L2: Các thông số của Al,Ga,_„Äs thu được từ thực nghiệm ở nhiệt độ 300 KỆ "Thông số Ký hiện Giá trì Khối lượng hiệu dụng cia electron | mt (0063 + 0,083) mo Khối lượng hiệu dụng của lỗ trồng |_ mặ (01 + 025z) mẹ Số nguyên tử trong Lem? a (4,42 ~ 0,172) 10 Nhiệt độ Debye Tp 370 + 5z + 2272 K Hồng số điện môi tính 12,9 2,844 ng 95 dign moi tin s6eao | ex 10,89 ~ 3,73 Hồng số mạng 5.6583 + 0/0078 A Năng lượng vùng cấm E 12 + 1.252 WV "Năng lượng phonon quang eo - |36.+1,88r + 17,122 — 5,112” meV GaAs Al,Gai_,As 1421125 Hình L3: p xếp vùng năng lượng trong bán dẫn GaAs/Al,Gay_,As Do sự chênh lệch bề rộng năng lượng vùng cắm của hai vật liệu trên nên khi ghép hai vật liệu này lại để tạo nên dị cầu trúc GaAs/AIGaAs thì đỉnh vùng hóa trị và đáy vùng dẫn của GaAs nằm trong khe vùng của AIGaAs. Độ chênh của khe vùng tại tại mặt tiếp xúc là AE, = 1,25z (eV). Thực nghiệm cho thấy độ chênh này phân phối khoảng 60% ở vùng, dẫn và 40% ở vùng hóa trị. vùng dẫn ts "vùng hóa trị AlGaAs GaAs AlGaAs Hình L4: Dấy của vùng dẫn và định của vùng hóa trị trong giếng lượng tử GaAs/AIGaAs Hằng số mạng của GaAs là 5,6533 Â và của Al,Gai „As là 5,6533 + 0/0078 A, do có sự sai khác về hằng số mạng của các vật liệu nên cần.

phải có kỹ thuật tốt trong việc nuôi cấy. Phương pháp Epitaxy chùm. phâ tit (MBE) dé dang nuôi cấy tỉnh thé Al s trên nền GaÁs, nhưng, quy trình ngược lại (nuôi cấy tỉnh thé GaAs trén nén AlGaAs) còn gặp nhiều khó khăn. Kỹ thuật nuôi cấy càng tốt thì độ nhám trên bề mặt tiếp xúc giữa hai lớp vật liệu sẽ càng nhỏ.

Độ nhám là một trong những. nguyên nhân gây ảnh hưởng trực tiếp đến tính dẫn điện và một số đặc tính wu viet khác của vật liệu, bởi vì độ nhám bề mặt là một trong. những nguyên nhân gây ra tán xạ hạt tải, từ đó làm giảm độ linh động, của hạt tải trong lớp gần biên. Các cấu hình của giếng lượng tử “Trong giếng lượng tử các hạt mang điện chuyển động tự do theo hai chiều và bị giam giữ theo một chiều.

Ta giả sử chiều giam giữ là chiều lớn lên của tỉnh thể trong kỹ thuật epitaxy ứng với thế giam giữ V(z), 16 tự do là x và y, nghĩa là hạt chuyển đông tư do trong mặt phẳng, 6 ) [2]. Sau đây ta sẽ di khảo sát các loại giếng lượng tử ứng với các thể giam gi a thi 1. Giếng thế vuông góc có chiều cao vô hạn Xét trường hợp một hạt chuyển động tự do trong giếng thế một chiều có chiều cao vô hạn, bề rộng L, có dạng giải tích của thế năng là: 0, khi 0 € z < L; 00) (14) %, khi # < 0 và # > L. U=s U=% Hình L5: Sơ đồ thổ năng của giống thổ vuông góc có chiều cao vô hạn.

Vi thé giam giữ có chiều cao vo han nên hạt không tồn tại bên ngoài giếng thế, do đó khi z < 0 và z > L thi ham song bing không. Xét về mặt hình thức thì ta có thể xem hạt tương đương với một viên bỉ trượt không ma sát đọc theo một sợi day được căng giữa hai bức tường rấn sao cho và chạm cña viên bi với chúng là tuyệt đối đàn hồi (3|. Như vậy ta chỉ xét hạt chuyển dong trong giếng thế (0 < z < Ƒ). Khi này phương trinh Schrodinger cho hat trong giếng thế ở trạng thái dừng có dạng: Pu) =0.5) Dat k? = 2mB/H2, ta được phương trình.6) dự? Nghiệm của phương trình vi phan (1.6) có dạng (+) = Asin ke + D cos kế, (17) Tit diéu kien lien tục của hàm sóng tại các điểm biên (0) = (1) tà có: Asin0 + Bcos0 = ao > > L AsinkL + BooskL = 0 B=0 (18) Với k? = 2mE/h?, ta có biểu thức năng lượng của hạt trong giếng thế vuông góc có chiều cao võ hạn là: s2 WE, (19) —- trong đó Eụ = z2h2/2m12 là năng lượng của hạt ứng với n = 1 và được gọi là năng lượng ở trạng thái cơ bản.7) được viết lại như sau 0) = Asin “a, (110) Từ điều kiện chuẩn hóa hàm sóng, ta có.

IAI | sin? Fede =le ape =1>A Vi (1) L Vậy hàm sóng của hạt ở trang thái dừng có dạng, oe) T in Tz, (12) 18 12. lếng thế vuông góc có chiều cao hữu han Bây giờ ta xót trường hợp một hạt chuyển động tự do trong giếng. thế một chiều có chiều cao hữu hạn, bẻ rộng L có dạng gỉ tích của thế năng là.6: So đồ thé năng của giống thể vuông góc có chiêu cao hữu hạn. Vi thé giam giữ có chiều cao hữu hạn nên hạt có thể tồn tại ở bên trong hoặc bên ngoài giếng.

Dựa vào sơ đồ thế năng (hình 1.6), ta có thể thấy rằng khi năng lượng E > Uụ thì hạt tự do khong bi liên kết, năng lượng E là liên tục. Ngược lại, khi E < ụ hạt bị nhốt trong giếng, năng lượng của hạt bị lượng tử hóa ứng với các trạng thái liên kết |3]. Phương trình Sehrodinger cho hạt trong giếng thế ở trạng thái dừng có dạng: 1) Phương trình Schrodinger cho hạt ngoài giếng thể có dạng, Lyle), ete) 2m(E- Us) (1.15) 19 Đặt mE kaya , #*= thu được phương trình Schrodinger tương ứng cho từng, Miền (D): 0ị(z) — neh (x) = 0. Giải ba phương trình trên, ta thu được th(z) = Ce (eS -L/2); 1a(z) = Asin kz+ Beoskz (—L/2< z< L/3) (1) da(œ) = De™ (> 1/2).

“Từ điều kiện liên tục của hàm sóng tại các điểm biên z = +L/2, ta thu được: A=0,C =D = Betec 7 (1.18) Vậy ta đưa hàm sóng về theo cùng hệ số chuẩn hóa B: vi(z) = Boos e+") (x< -L/2); Ua(z) = Boos ke (-L/2<2< 1/2) (1.19) 1a(x) = Boose") (x > L/2), Ấp dụng điều kiện chuẩn hóa hàm sóng (0(z)|0(z)) = 1, hay: -a tạ eo / Vilar (x) + / 93(z)0a(z)dz + / 93(z)0a(z)dz ® J ip từ đó ta tính được hệ số ch hóa B có dang (121) 20 Nếu từ điều kiện liên tục, ta xét với B — |, ta thu được B=0,C (1.22) Vậy hàm sóng được đưa về cùng hệ số chuẩn hóa A: 0\Œ) = —Asin kEeF12) (y < —/9); 0a(z) = Asinke (-L/2<2<L/2); Ug(z) = Asin Le“) (x > 1/2), “Tương tự như trên, ta tính được hệ số chuẩn hoá A có dạng. (123) Vì giếng thể là đối xứng nên nghiệm ở miền II thuộc về lớp nghiệm chẵn. Từ đó ta được (1.25) tương ứng với lớp nghiệm lẻ. Đặt kL _ L [ĐmE 5 3V (1.26) với lưu ¥ tanfa + 7/2] = —cot a, biến đổi ta được: 2 tang = 4 , (27) 2 —eot£= (1.28) a Để xác định các giá trị của năng lượng, ta phải xác định các giá trị của € và &.
