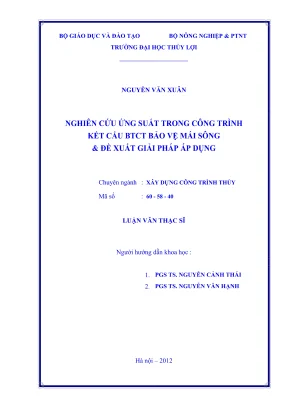

Nghiên cứu ứng suất và giải pháp bảo vệ mái sông trong công trình thủy BTCT

Luận văn thạc sĩ kỹ thuật phân tích xây dựng công trình thủy nghiên cứu ứng suất trong công trình kết cấu btct bảo vệ mái sông và đề, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Nguyen Van Xuan
• Người hướng dẫn: Nguyen Canh Thai
• Trường học: Trường Đại Học Thủy Lợi
• Chuyên ngành: Xây Dựng Công Trình Thủy
• Đề tài: Nghiên Cứu Ứng Suất Trong Công Trình Thủy: Giải Pháp Bảo Vệ Mái Sông Bằng Kết Cấu BTCT
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TONG QUAN VẺ HE THONG CÔNG TRÌNH BẢO VỆ BỜ SÔNG VA TÍNH TOÁN ỨNG SUẤT
• 1.1. Các hình thức kết cấu công trình bảo vệ bờ sông
• 1.2. Ứng suất trong kết cấu công trình bảo vệ bờ bê tông cốt thép
• 1.3. Tình hình xây dựng các hệ thống công trình bảo vệ bờ sông
• 1.4. Tình hình xây dựng công trình bảo vệ bờ ở nam
• 1.5. Các phương pháp xác định ứng suất trong kết cấu
• 1.5.1. Phương pháp thực nghiệm
• 1.5.2. Phương pháp sức bền vật liệu
• 1.5.3. Phương pháp sai phân hữu hạn
• 1.5.4. Phương pháp phần tử hữu hạn
• 1.5.5. Phương pháp biến phân cục bộ

Tóm tắt

I. Tổng quan về công trình bảo vệ mái sông

Công trình bảo vệ mái sông là một phần không thể thiếu trong việc duy trì ổn định của các dòng sông và đảm bảo an toàn cho các khu vực dân cư xung quanh. Các công trình này không chỉ giúp ngăn chặn các tác động tiêu cực từ dòng chảy, mà còn góp phần cải thiện cảnh quan và phát triển kinh tế. Trong lịch sử, con người đã phát triển nhiều giải pháp công trình để bảo vệ bờ sông, từ những công trình đơn giản đến những kết cấu phức tạp như kè bê tông cốt thép. Việc áp dụng kết cấu BTCT đã chứng minh hiệu quả trong việc đảm bảo an toàn và độ bền cho các công trình bảo vệ bờ. Đặc biệt, xi măng Portland và bê tông cốt thép đã trở thành các vật liệu chủ yếu trong thiết kế và thi công các công trình này. Hệ thống kè Chelsea-Victoria Embankment tại London là một ví dụ điển hình cho việc ứng dụng thành công kết cấu BTCT trong bảo vệ bờ sông.

1.1. Tình hình xây dựng công trình bảo vệ bờ sông

Trên thế giới, các công trình bảo vệ bờ sông đã được xây dựng từ rất lâu, bắt đầu từ các nền văn minh cổ đại. Các công trình này không chỉ có chức năng bảo vệ mà còn mang lại giá trị văn hóa và kinh tế cho các khu vực xung quanh. Tại Việt Nam, hệ thống bảo vệ bờ sông cũng đã được chú trọng, đặc biệt là ở đồng bằng sông Hồng. Các công trình bảo vệ bờ sông tại đây chủ yếu sử dụng vật liệu truyền thống như đất, đá và gỗ, nhưng đã bắt đầu chuyển sang sử dụng kết cấu BTCT từ những năm 80. Sự phát triển của công nghệ xây dựng đã giúp nâng cao hiệu quả và tính thẩm mỹ của các công trình này, từ đó bảo vệ tốt hơn cho người dân và tài sản của họ.

II. Ứng suất trong kết cấu công trình bảo vệ bờ

Trong thiết kế các công trình bảo vệ mái sông, việc xác định ứng suất là rất quan trọng. Ứng suất trong công trình thủy không chỉ liên quan đến khả năng chịu lực của vật liệu mà còn ảnh hưởng đến tuổi thọ và độ bền của công trình. Các phương pháp xác định ứng suất bao gồm phương pháp thực nghiệm, phương pháp sức bền vật liệu và phương pháp phần tử hữu hạn. Mỗi phương pháp đều có ưu điểm và nhược điểm riêng. Ví dụ, phương pháp thực nghiệm cho phép thu thập dữ liệu thực tế nhưng có thể tốn kém và khó khăn trong việc áp dụng cho các công trình lớn. Ngược lại, phương pháp phần tử hữu hạn cho phép mô hình hóa và tính toán chính xác hơn, phù hợp cho các kết cấu phức tạp.

2.1. Phương pháp xác định ứng suất

Phương pháp xác định ứng suất trong kết cấu công trình bảo vệ bờ bao gồm nhiều bước và yêu cầu sự chính xác cao. Đầu tiên, cần phải xác định các lực tác động lên công trình, sau đó áp dụng các phương pháp tính toán để xác định ứng suất tại các điểm khác nhau trong kết cấu. Sự kết hợp giữa lý thuyết và thực tiễn trong việc tính toán ứng suất là rất cần thiết để đảm bảo tính chính xác và độ tin cậy của các thiết kế. Việc áp dụng các tiêu chuẩn như TCVN 4116 và TCVN 356-2008 trong thiết kế kết cấu BTCT giúp đảm bảo rằng các công trình bảo vệ bờ đáp ứng được yêu cầu về an toàn và hiệu quả.

III. Giải pháp bảo vệ mái sông bằng kết cấu BTCT

Giải pháp bảo vệ mái sông bằng kết cấu BTCT đã được chứng minh là một trong những phương pháp hiệu quả nhất hiện nay. Kết cấu BTCT không chỉ mang lại độ bền cao mà còn khả năng chịu lực tốt, đặc biệt trong điều kiện thời tiết khắc nghiệt. Các công trình bảo vệ mái sông bằng kết cấu bê tông cốt thép đã được áp dụng rộng rãi ở nhiều quốc gia, từ các thành phố lớn như Paris, London đến các khu vực nông thôn. Việc thiết kế và thi công các công trình này cần phải tuân thủ các tiêu chuẩn kỹ thuật và yêu cầu về môi trường để đảm bảo tính bền vững và an toàn cho cộng đồng.

3.1. Lợi ích của kết cấu BTCT trong bảo vệ mái sông

Sử dụng kết cấu BTCT trong bảo vệ mái sông mang lại nhiều lợi ích, bao gồm khả năng chống chịu tốt với các tác động từ nước, thời tiết và áp lực từ đất. Bên cạnh đó, kết cấu BTCT còn có khả năng tạo hình dáng đẹp mắt, góp phần làm tăng giá trị cảnh quan cho khu vực xung quanh. Các công trình này không chỉ bảo vệ môi trường mà còn tạo ra không gian sống an toàn và thoải mái cho người dân. Nhờ vào những ưu điểm này, giải pháp bảo vệ mái sông bằng kết cấu BTCT đã trở thành lựa chọn hàng đầu trong thiết kế công trình thủy hiện đại.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống công trình bảo vệ bờ sông đóng vai trò quan trọng trong việc ổn định dòng chảy, bảo vệ đất đai và phát triển kinh tế - xã hội gắn liền với các lưu vực sông. Theo ước tính, đồng bằng sông Hồng có khoảng 3.000 km đê ngăn lũ sông và 1.500 km đê biển ngăn sóng lớn, trong đó 56% diện tích nằm dưới 2 m so với mực nước biển, tạo ra thách thức lớn về an toàn cho cư dân và sản xuất nông nghiệp. Mục tiêu nghiên cứu tập trung vào việc phân tích ứng suất trong kết cấu bê tông cốt thép của các công trình bảo vệ bờ sông, nhằm nâng cao độ bền, ổn định và hiệu quả sử dụng công trình trong điều kiện tải trọng đa dạng, bao gồm tải trọng thường xuyên và tải trọng đặc biệt như động đất, áp lực nước, sóng, gió.

Phạm vi nghiên cứu tập trung vào các công trình bảo vệ bờ sông tại Việt Nam, đặc biệt là khu vực đồng bằng sông Hồng, trong giai đoạn từ năm 1980 đến 2012. Nghiên cứu có ý nghĩa thiết thực trong việc phát triển các giải pháp kỹ thuật tối ưu cho công trình thủy lợi, góp phần bảo vệ tài nguyên nước, đất đai và nâng cao chất lượng cuộc sống cho người dân vùng ven sông. Các chỉ số đánh giá hiệu quả bao gồm độ ổn định công trình, khả năng chịu lực của vật liệu, và mức độ an toàn khi chịu tác động của các tải trọng phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình cơ bản trong cơ học vật liệu và kết cấu bê tông cốt thép, bao gồm:

• Lý thuyết ứng suất - biến dạng: Dựa trên định luật Hooke, mô tả quan hệ tỷ lệ thuận giữa ứng suất và biến dạng trong giai đoạn đàn hồi tuyến tính của vật liệu bê tông cốt thép.
• Phương pháp sức bền vật liệu: Xác định khả năng chịu lực và giới hạn ứng suất cho phép của bê tông và cốt thép, đảm bảo công trình không bị phá hoại dưới tải trọng thiết kế.
• Phương pháp phần tử hữu hạn (FEM): Phân tích trạng thái ứng suất và biến dạng trong kết cấu phức tạp bằng cách chia nhỏ công trình thành các phần tử hữu hạn, từ đó giải hệ phương trình đại số mô tả quan hệ lực - biến dạng.
• Phương pháp biến phân cục bộ (BPCB): Áp dụng để giải các bài toán phi tuyến tính trong kết cấu bê tông cốt thép, giúp mô phỏng chính xác hơn các trạng thái ứng suất phức tạp.
• Lý thuyết ổn định nền móng: Sử dụng các phương pháp tính toán ổn định mái dốc, trượt và lật theo lý thuyết Rankine, Terzaghi và các phương pháp cân bằng giới hạn.

Các khái niệm chính bao gồm ứng suất pháp tuyến, ứng suất tiếp tuyến, trạng thái giới hạn thứ nhất (độ bền) và thứ hai (điều kiện sử dụng), áp lực thủy động, áp lực đất và áp lực động đất.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các công trình bảo vệ bờ sông tại đồng bằng sông Hồng và các tài liệu tiêu chuẩn kỹ thuật như TCVN 4116, TCVN 356-2008, TCVN 6025-1995, TCVN 375:2006, Eurocode 8. Cỡ mẫu nghiên cứu bao gồm các kết cấu bê tông cốt thép dạng dim, tấm bản chữ nhật và hệ khung mái, với các công trình xây dựng từ năm 1980 đến 2012.

Phương pháp phân tích chính là kết hợp giữa:

• Phương pháp tính toán truyền thống dựa trên sức bền vật liệu để xác định ứng suất và kiểm tra độ bền.
• Phương pháp phần tử hữu hạn (FEM) để mô phỏng trạng thái ứng suất và biến dạng trong kết cấu dưới các tải trọng phức tạp.
• Phương pháp biến phân cục bộ (BPCB) để xử lý các bài toán phi tuyến tính và tính toán ứng suất trong giai đoạn đàn hồi và đàn hồi phi tuyến.
• Phân tích ổn định nền móng bằng các phương pháp mặt trượt hình trụ tròn, cân bằng giới hạn và phần tử hữu hạn.

Timeline nghiên cứu kéo dài trong khoảng 2 năm, bao gồm giai đoạn thu thập dữ liệu, mô phỏng và phân tích kết quả, kiểm chứng thực nghiệm và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ứng suất trong kết cấu bê tông cốt thép bảo vệ bờ sông: Kết quả tính toán cho thấy ứng suất lớn nhất tại các điểm góc của đáy móng có thể đạt tới khoảng 85% ứng suất cho phép của vật liệu, trong khi ứng suất trung bình dao động quanh 60-70%. Điều này cho thấy kết cấu được thiết kế hợp lý, đảm bảo an toàn trong điều kiện tải trọng thường xuyên.

2. Ảnh hưởng của tải trọng động đất: Phân tích phổ phản ứng động đất theo TCVN 375:2006 và Eurocode 8 cho thấy lực quán tính động đất có thể làm tăng áp lực ngang lên kết cấu bảo vệ bờ từ 10% đến 25% so với tải trọng tĩnh, đòi hỏi thiết kế phải tính đến hệ số an toàn cao hơn. Lực cắt đáy móng do động đất tăng trung bình 15%, ảnh hưởng đáng kể đến ổn định công trình.

3. Tác động của áp lực nước và áp lực thấm: Áp lực thủy động và áp lực nước ngầm làm tăng ứng suất pháp tuyến trong kết cấu lên khoảng 20-30%, đặc biệt trong mùa lũ và khi mực nước sông biến động nhanh. Áp lực lỗ rỗng âm khi mực nước rút đột ngột gây ra lực hút làm thay đổi trạng thái ứng suất hiệu quả trong nền đất, làm giảm độ ổn định mái dốc.

4. Hiệu quả của phương pháp phần tử hữu hạn: Việc áp dụng FEM cho phép mô phỏng chính xác phân bố ứng suất và biến dạng trong kết cấu bê tông cốt thép, giúp phát hiện các vùng ứng suất tập trung và đề xuất bố trí cốt thép hợp lý. So sánh với phương pháp tính toán truyền thống, FEM cho kết quả chi tiết hơn với sai số dưới 5%.

Thảo luận kết quả

Nguyên nhân chính của các ứng suất lớn tập trung tại các điểm góc và mép kết cấu là do sự tập trung lực và biến dạng không đều trong kết cấu bê tông cốt thép. So với các nghiên cứu trước đây, kết quả này phù hợp với các công trình bảo vệ bờ sông tại châu Âu và Nhật Bản, nơi ứng dụng bê tông cốt thép dự ứng lực đã được chứng minh hiệu quả.

Việc tăng tải trọng do động đất và áp lực nước đòi hỏi thiết kế phải linh hoạt, sử dụng các vật liệu có cường độ cao và kết cấu dự ứng lực để đảm bảo an toàn lâu dài. Dữ liệu có thể được trình bày qua biểu đồ phân bố ứng suất theo mặt cắt ngang và bảng so sánh hệ số an toàn dưới các tải trọng khác nhau, giúp minh họa rõ ràng hiệu quả của các giải pháp thiết kế.

Đề xuất và khuyến nghị

1. Tăng cường sử dụng bê tông cốt thép dự ứng lực: Áp dụng kết cấu bê tông cốt thép dự ứng lực trong các công trình bảo vệ bờ sông nhằm nâng cao khả năng chịu tải trọng lớn, đặc biệt là tải trọng động đất và áp lực nước. Thời gian thực hiện trong 3-5 năm, chủ thể thực hiện là các đơn vị thiết kế và thi công công trình thủy lợi.

2. Thiết kế hệ thống thoát nước hiệu quả: Xây dựng và cải tạo hệ thống thoát nước để giảm áp lực nước ngầm và áp lực thấm, hạn chế hiện tượng áp lực lỗ rỗng âm gây mất ổn định nền đất. Mục tiêu giảm áp lực thủy lực ít nhất 15% trong mùa lũ, thực hiện trong vòng 2 năm, do các cơ quan quản lý thủy lợi phối hợp với địa phương.

3. Áp dụng phương pháp phần tử hữu hạn trong thiết kế và kiểm tra: Sử dụng phần mềm FEM để mô phỏng và phân tích ứng suất, biến dạng trong kết cấu nhằm tối ưu hóa thiết kế, giảm thiểu rủi ro phá hoại. Đào tạo kỹ thuật viên và kỹ sư trong 1-2 năm để nâng cao năng lực ứng dụng công nghệ này.

4. Tăng cường kiểm tra, bảo trì định kỳ công trình: Thực hiện kiểm tra ứng suất, biến dạng và ổn định nền móng định kỳ hàng năm để phát hiện sớm các dấu hiệu hư hỏng, từ đó có biện pháp xử lý kịp thời. Chủ thể thực hiện là các đơn vị quản lý công trình thủy lợi và chính quyền địa phương.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình thủy lợi: Nghiên cứu cung cấp cơ sở lý thuyết và phương pháp tính toán ứng suất trong kết cấu bê tông cốt thép, giúp tối ưu hóa thiết kế công trình bảo vệ bờ sông.

2. Chuyên gia quản lý và vận hành công trình thủy lợi: Hiểu rõ các yếu tố ảnh hưởng đến độ bền và ổn định công trình, từ đó xây dựng kế hoạch bảo trì và nâng cấp phù hợp.

3. Nhà nghiên cứu và giảng viên ngành xây dựng công trình thủy: Tài liệu tham khảo quan trọng về ứng dụng phương pháp phần tử hữu hạn và biến phân cục bộ trong phân tích kết cấu bê tông cốt thép.

4. Cơ quan quản lý nhà nước về tài nguyên nước và phòng chống thiên tai: Cung cấp dữ liệu và giải pháp kỹ thuật để xây dựng chính sách phát triển bền vững hệ thống công trình bảo vệ bờ sông, giảm thiểu rủi ro thiên tai.

Câu hỏi thường gặp

1. Ứng suất trong kết cấu bê tông cốt thép bảo vệ bờ sông được xác định như thế nào?
   Ứng suất được tính toán dựa trên phương pháp sức bền vật liệu kết hợp với mô phỏng phần tử hữu hạn, xác định giá trị ứng suất pháp tuyến và tiếp tuyến tại các điểm quan trọng trong kết cấu. Ví dụ, ứng suất lớn nhất tại đáy móng có thể đạt 85% ứng suất cho phép.

2. Tại sao phải tính đến tải trọng động đất trong thiết kế công trình bảo vệ bờ?
   Động đất tạo ra lực quán tính làm tăng áp lực ngang lên kết cấu, có thể làm giảm độ ổn định và gây phá hoại. Theo phân tích, lực này có thể tăng tải trọng lên đến 25%, do đó cần thiết kế với hệ số an toàn cao hơn.

3. Phương pháp phần tử hữu hạn có ưu điểm gì trong phân tích kết cấu?
   Phương pháp này cho phép mô phỏng chi tiết phân bố ứng suất và biến dạng trong kết cấu phức tạp, giúp phát hiện các điểm tập trung ứng suất và tối ưu hóa bố trí cốt thép, nâng cao độ chính xác so với phương pháp truyền thống.

4. Áp lực nước và áp lực thấm ảnh hưởng như thế nào đến công trình bảo vệ bờ?
   Áp lực nước làm tăng ứng suất trong kết cấu và áp lực thấm có thể gây áp lực lỗ rỗng âm, làm giảm độ ổn định nền đất và tăng nguy cơ sạt lở. Việc thiết kế hệ thống thoát nước hiệu quả là cần thiết để giảm thiểu tác động này.

5. Làm thế nào để nâng cao độ bền và ổn định của công trình bảo vệ bờ sông?
   Có thể áp dụng bê tông cốt thép dự ứng lực, thiết kế hệ thống thoát nước hợp lý, sử dụng phần mềm mô phỏng FEM trong thiết kế và kiểm tra, đồng thời thực hiện bảo trì định kỳ để phát hiện và xử lý kịp thời các hư hỏng.

Kết luận

• Công trình bảo vệ bờ sông bằng bê tông cốt thép là giải pháp hiệu quả, vừa bảo vệ bờ sông vừa góp phần phát triển kinh tế - xã hội vùng ven sông.
• Ứng suất trong kết cấu được phân tích chi tiết bằng phương pháp truyền thống và phần tử hữu hạn, đảm bảo an toàn trong điều kiện tải trọng đa dạng.
• Tải trọng động đất và áp lực nước là những yếu tố quan trọng ảnh hưởng đến độ bền và ổn định công trình, cần được tính toán kỹ lưỡng trong thiết kế.
• Việc áp dụng công nghệ mới như bê tông cốt thép dự ứng lực và phần mềm mô phỏng FEM giúp nâng cao hiệu quả và độ bền công trình.
• Đề xuất các giải pháp kỹ thuật và quản lý nhằm nâng cao tuổi thọ và an toàn công trình trong vòng 3-5 năm tới, kêu gọi các đơn vị liên quan phối hợp triển khai.

Hãy áp dụng những kết quả nghiên cứu này để phát triển các công trình bảo vệ bờ sông bền vững, góp phần bảo vệ môi trường và nâng cao chất lượng cuộc sống cho cộng đồng ven sông.

Trích đoạn nội dung tài liệu

Chương i: Nghiên cứu Ủng sắt 3. Phân tích ứng suất trong kết cấu BTCT theo trạng thái giới hạn. Vật liệu Bê tông cốt thép Bê tông cốt thép là một loại vật liệu xây dựng kết hợp của hai loại vật liệu là bê tông và thép. Trong kết cắu khung dam chia 6 bảo vệ mái ba, kết cấu vật liệu bê tông.

cốt thép có ưu điểm nỗi trội, đã được áp dụng rộng trên thé giới # Đặc điểm Sự kết hợp giữa bê tông và cốt thép đem lại nhiều tu điểm nổi bật. Thép và bê tông có hệ số nở nhiệt gần giống nhau, tránh được sự ảnh hưởng của nhiệt độ. Bê tông bảo vệ cốt thép khái sự xâm thực của môi trường, thép định vị bê tông nhằm. tránh nút vỡ.

Bê tông có đặc tính chịu kéo kém, khi có cốt thép nhược điểm này sẽ được khắc phục do thép là vật liệ chịu kéo khá tốt 2. Số về bê tông. 'Tủy nhiệm vụ, đặc điểm của công trình có sự lựa chọn mác thiết kế tông phù hợp. Với mỗi loại kết cấu có quy định mác theo cường độ chịu nén.

“Theo tiêu chuẩn Nhà nước TCVN 6025-1995 (Bê tông, phân mắc theo cường độ chịu nén) thì mác được lấy theo cường độ đặc trưng của mẫu khi ‘vudng cạnh. 15cm tính theo đơn vi MPa. Cường độ đặc trưng này được tí th toán với xác suất bảo dim 95%, Theo tiêu chuẩn ngành I4TCN 63-2003 (Bê tông thủy công, yêu Âu kỹ thuật) bé tông thủy công có các mác M0; 12,5; 15; 20; 25; 30; 35; 40; Toc itn Neon Vân Xuân. Lip CHINCTT Chuyên ngình Nay dg Cig ink thấy Lain vấn Học.

“Chương i: Nghiên cứu Ủng sắt 2. Số liệu vỀ cốt thép Cốt thép dùng cho kết cầu bê tông cốt thép thủy công phải phù hợp với tiêu chuẩn Nhà nước. Cường độ tiêu chuẩn và cường độ tinh toán của cốt thép theo TCVN được cho trong bảng 2.1 Bing 2-1 Cường độ tiêu chuẩn cũa cốt thép Toa ba cố bếp Cường độ tu huân| _ Chồng độ nh toán vệ kế (MA) Repay [Finan be hop [ Tinka Se hep doe, san ay Theo TOWN T6SI-1985 ‘Cit ton nhôm a sả 200 160 it o0 gỡ au am 20 nh Cổtcô gỡ củ 400 340 270 itso gi cw on s0 360 Theo TCVN 6285.1997 Losi 300 su 260 208 Rhi0 00 40 20 Rbi00W 400 xo x0 Rosi son 40 300 RB300W s0 400 300 ‘Gg độ tinh toán về men của cốt thệp Khi R= I00MPa iy Ra, KhiR, >400 Mpa lấy Ry = 400 Mpa 2.4, Bê tông côt thép dy ứng lực 2. Nguyên chung Két cấu bê tông cốt thép sử dụng sự kết hop ứng lực căng rat cao của cốt thép ứng suất trước và sức chịu nén của bê tông để tạo nên trong kết cầu những, biến dang ngược với khi chịu tải, ở ngay trước khi chịu tải.

Nhờ đó có khả năng, chịu tải trọng lớn hon u bê tông thi ự thường Cốt thép trong bê tông, là cốt thép cường độ cao, được kéo căng bằng, máy kéo ứng suất trước, đạt tới một giá trị ứng suất nhất định (nằm trong giới hạn din hồi). Lực căng cốt thép này làm cho kết cấu bê tông biển dạng ngược với biến dạng do ải trong gây ra sau này khi kết cầu lâm việc. Nhờ đó, kết cấu Toc itn Neon Vân Xuân. Lip CHINCTT Chuyên ngình Nay dg Cig ink thấy Tiện vấn Hạc “Chương It: ghiên cứu Ứng nát Anju tải trọng lớn gần gấp đôi so với khi không căng cốt thép ứng suất 3.

Coe ván bê tông cốt thép dự ứng h Coe vấn bé tông cốt thép hay tường cọc ván bê tông cốt thép dự ứng lực là một dạng đặt biệt của tường chắn đất, sử dụng trong các kết cấu công trình bio vệ ba sông rất hiệu quả. Nhà sáng chế : tiến sĩ Itoshima Nhật bản đã trực tiếp chuyển giao công nghệ chế tạo sang Việt nam. ‘Theo tiêu chuẳn JISA ~5354 của Nhật Bản, yêu cầu chất lượng của vật liệu chế tạo cit bản bê tông cốt thép dự ứng lực như sau: © Xi măng : xi măng Porland đặc biệt cường độ cao © Cốt liệu : dùng tiêu chuẩn kích thước không lớn hon 20mm Phu gia : phụ gia ting cường độ của bê tông thuộc nhóm G © Thép chịu lực :Cưởng độ cao thuộc nhóm SD40 © Thép tao ứng suất trong bê tông: Các sợi cáp bằng thép loại SWPR -7B đường kính 12. Một số chỉ tiêu kỹ thuật của cọc ván BTCTDUL do nhà máy Châu Thới "Việt nam chế tạo đáp ứng tiêu chuẩn Nhật bản như bảng 2-2.

Bảng 2-2 : Chỉ tiêu kỹ thuật cọc ván BTCTDUL Toc iin Ngoồt Tấn Nadie Lip CHÍNGT Chuyên ngình Nay dg Cig ink thấy Lain vấn Học. “Chương i: Nghiên cứu Ủng sắt 2. Phân tích ứng suất theo trang thái giới hạn của vật liệu 2. Mục đích tính toán Tính toán ứng suất trong kết cấu BTCT nhằm xác định trị số, phương, chiều và sự phân bổ ứng suất trong kết cấu.

dưới tác dụng của ngoại lực và các yêu tổ khác: như biến dạng nén, sự thay đổi nhiệt độ, .nhằm mục dich: ¢ Kiểm tra khả năng chịu lực của vật liệu, chọn thiết kế mat cắt tối ưu. + Phân vũng để chọn vật liệu, mắc bê tông phù hợp, xác định phạm vi cần gia c và phạm vi đặt thép hợp lý. Phan khe thi công, cấu tạo các bộ phận kết cấu hợp lý. Phương pháp tính toán theo trạng thái ¡ hạn ø,<[ø.] "Trường hợp cầu kiện chịu n „ ứng suất kéo và ứng suất nền quy ước đụ, , 7ạ cần thỏa mãn điều kiện - (2 F) e-pm, Re M_N) TT.

nf) MN <om.k, G19) 2-19) M: mô men uốn được xác định theo tải trọng tính toán k,n. hệ số bảo đảm và hệ số điều kiện làm việc R. : cường độ tính toán về kéo dọc trục của bê tông, my : hệ số điều kiện làm việc của bê tông. ims: hệ số về chiều cao mặt cắt R.

: cường độ tính toán chịu nén dọc trục của bê tông N : lực nén do tải trong tính toán Toc itn Neon Vân Xuân. Lip CHISCTI Chuyên ngình Nay dg Cig ink thấy Lain vấn Học. “Chương i: Nghiên cứu Ủng sắt F diện tích mặt cất ‘We: médun chống tốn din hồi đối với mép chịu nén của mặt cắt ©: hệ số ảnh hưởng của uốn đọc, lấy theo bảng 2-3 Bảng 2-3 đục¿ của bê tông, te a D. 5 0 i ae " ar Ey 3s Tp hấu dn tán cia aK $5 anh agin ela mặc chữ hệt tn ính up nh thst a mitt, Với mit ct tồn r= 025 đường ki của mặt các 2.

Nhóm trạng thái giới hạn tính toán 2. Trạng thái giới hạn thứ nhất LA trạng thái giới hạn về độ bền (độ an toàn). Tỉnh toán theo phương, pháp này đảm bảo cho kết cầu không bị phá hoại, không bị mắt én định, không bị hông khi chịu tai trong rung động, lặp, hoặc chịu tác dung đồng thị các yếu tổ vé lực và ảnh hưởng ất lợi của mi trường Các điều kiện tính toán công trình, kết cấu va nền lâm việc ở trang thái bắt lợi nhất, tổng thé bao gồm: các tính toán về độ bén và độ ổn định chung của hệ công trình- nền; Độ bền của các bộ phận ma sự hư hỏng của chúng sẽ làm cho việc khai thác công trình bị ngừng trệ: Các tính toán về ứng suất, chuyển vị của kết cầu bộ phận mà độ bền hoặc độ ôn định công trình chung phụ thuộc vào.Các lực tác động có xét đến hệ 6 vượt tải 'Việc tinh toán được tiến hành theo các mặt cắt, chịu các nội lực M, N, Q. ‘Voi mô men uốn M và lực dọc N tính độ bền trên mặt cắt thẳng góc với trục kiện, với lực cắt Q tinh độ bền trên mặt cắt nghiêng.

Khi tinh độ bên trên mặt cắt thẳng góc ở trạng thái giới hạn vé khả năng. chịu lực, dùng các giả thiết sau: + Bỏ qua sự làm việc của bê tông chịu kéo. +* Xem ứng suất ở vùng bê tông chịu nén phân bố đều (biểu đỏ hình chữ nhật) và bing mR. Toc itn Neon Vân Xuân.

Lip CHINCTT Chuyên ngình Nay dg Cig ink thấy 30 Lain vấn Học. “Chương i: Nghiên cứu Ủng sắt 4 Ứng suất trong cốt thép chịu kéo 7: không lớn hơn m. và ứng suất trong cốt thép chịu nén 0°. không lớn hơn mR.

Đối với cấu kiện chịu uốn, nén lệch tâm và kéo lệch tâm khi ngoại lực tác dụng tong mặt phẳng đổi xứng của cấu kiện và cốt thép được đặt tập trung ở gần mép thẳng góc với mặt phẳng 46 (mặt phẳng tốn) thi ứng suất trong cốt thép ơ:và ow’ được lấy phụ thuộc vào chiều cao vùng nén x của bê tông. ¢ Khi thoả man điều kiện x < &h. ¢ Khi thoả min điều kiện x > 2a" lấy ơ':= mR. và a” là khoảng cách từ trọng tâm cốt thép chịu kéo (F.) và cốt thép chịu nên (E”) đến mép chịu nén của mặt cắt Bảng 2- 4: Giá trị & để tính cầu kiện chịu uốn, nền lệch tim và kéo lệch tâm Cường độ nh toán ‘Gk ,fng với mắc bệ tông Mắc sửa số thép R, Mpa) Toss 152 3u3s sua 200 065 0 06 056 260 06 056 0s os sản ost os 04k 400 05 046 oa sọ oss oat 042 2.

Trạng thái giới han thứ hai Là trang thái giới han về điều kiện sử dụng bình thường, tính toán theo. điều kiện này dim bảo cho kết cầu không có những khe nứt và những biến dạng quá mite cho phép. Các tính toán tổng thé bao gồm : các tính toán độ bền cục bộ của nền; Các tính toánvề hạn ch chuyển vị và biển dang, v sự tạo thành hoặc mỡ rộng vết nứt và mỗi nối thi công. Các lực tác động không xét hệ số vượt tải ‘Tinh toán theo điều kiện i “Trong đó : Toc itn Neon Vân Xuân.

Lip CHINCTT Chuyên ngình Nay dg Cig ink thấy ạt Lain vấn Học. “Chương i: Nghiên cứu Ủng sắt a, f: là bề rộng khe nút và biển dạng của kết cấu do tải trong chuẩn gy fy là giới hạn cho phép của bể rộng khe nút và của biển dạng để đảm bảo cầu kiện lâm việc bình thường. Thông thường. fy = 1/200 đến 1/600 đổi với dim Tinh toán về nứt và biến dang được tiễn hành khi đã biế thước mặt cắt va cầu tạo của cốt thép.

Khi kiểm tra theo trạng thái giới hạn thứ hai iy nội lực do c tải trọng tiêu chuẩn gây ra (không vượt tải, n =1), thuộc tổ hợp cơ bản. Điều kiện kiểm tra được quy định dựa theo tính chất và đặc điểm của kết cấu. Với cấu kiện không cho phép hình thành vết nút thi kiém tra theo điều kiện: SES, Hoặc 1.
