Tổng quan về luận án

Nghiên cứu công nghệ vật liệu xử lý môi trường nước đang đứng trước những đòi hỏi cấp bách về việc loại bỏ đồng thời nhiều tác nhân ô nhiễm độc hại trong nguồn nước ngầm. Tại Việt Nam, nước ngầm là nguồn cấp sinh hoạt chủ đạo nhưng đang đối mặt với tình trạng suy thoái nghiêm trọng do tốc độ đô thị hóa và phát triển công nghiệp thiếu kiểm soát. Ô nhiễm asen (As), amoni ($NH_4^+$), sắt (Fe) và mangan (Mn) phân bố rộng khắp tại các lưu vực châu thổ sông Hồng và sông Mê Kông, gây ra các nguy cơ bệnh lý hiểm nghèo như ung thư da, tổn thương gan, thận và hội chứng thiếu oxy máu (methemoglobinemia). Tiêu chuẩn QĐ 1329/2002/BYT của Bộ Y tế Việt Nam thiết lập ngưỡng giới hạn nghiêm ngặt đối với nước ăn uống: As ≤ 0,01 mg/l, $NH_4^+$ ≤ 1,5 mg/l, Fe ≤ 0,5 mg/l và Mn ≤ 0,5 mg/l. Tuy nhiên, theo số liệu thực tế, chỉ khoảng 60% dân số nông thôn được tiếp cận nguồn nước hợp vệ sinh vào năm 2006.

Khoảng trống nghiên cứu (research gap) cốt lõi nằm ở việc các công nghệ truyền thống như oxy hóa - kết tủa, trao đổi ion hay xử lý sinh học thường bộc lộ những rào cản kỹ thuật lớn: sinh bùn thải thứ cấp, chi phí hoàn nguyên vật liệu cao, hiệu suất xử lý không triệt để khi nồng độ ô nhiễm biến thiên phức tạp, và đặc biệt là thiếu khả năng đồng xử lý cả cation ($NH_4^+, Fe^{2+}, Mn^{2+}$) lẫn anion/phức oxy hóa ($H_2AsO_4^-, HAsO_4^{2-}, H_3AsO_3$). Dù vật liệu nano oxit kim loại đơn lẻ (như $Fe_3O_4, MnO_2, CeO_2$) đã được nghiên cứu, việc chế tạo các hệ oxit hỗn hợp đa chức năng đất hiếm - mangan kích thước nanomet nhằm khai thác hiệu ứng cộng hưởng xúc tác - hấp phụ vẫn chưa được tiếp cận một cách hệ thống.

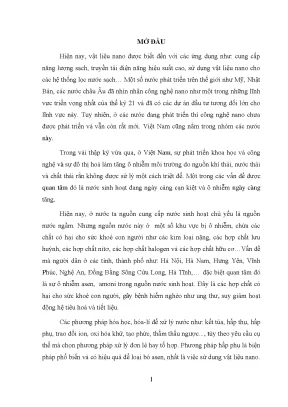

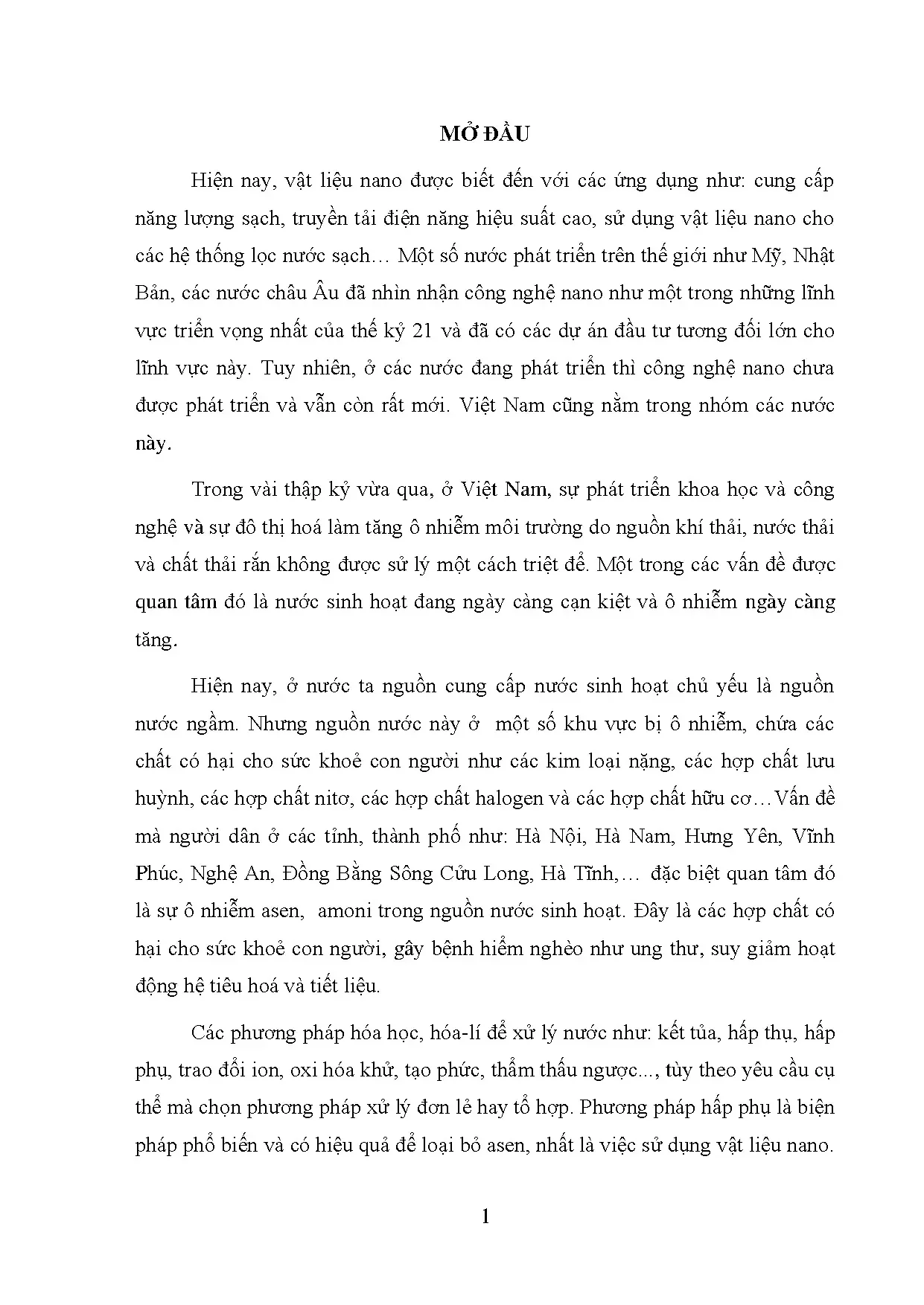

Luận án "Nghiên cứu tổng hợp một số oxit hỗn hợp kích thước nanomet hệ đất hiếm-mangan và khảo sát khả năng hấp phụ đối với amoni, asen, sắt, mangan trong nước sinh hoạt" được thiết lập nhằm giải quyết ba câu hỏi nghiên cứu (Research Questions - RQ) và kiểm chứng ba giả thuyết khoa học (Hypotheses - H):

  • RQ1: Các điều kiện hóa lý tối ưu (nhiệt độ nung, pH tạo gel, tỷ lệ mol kim loại/PVA) để chế tạo thành công pha perovskit $LnMnO_3$ ($Ln = La, Nd, Pr$) và composite $CeO_2-MnO_x$ đơn pha kích thước nano qua phản ứng đốt cháy gel polyvinylancol (PVA) là gì?
  • RQ2: Đặc tính cấu trúc vi mô, diện tích bề mặt riêng và điểm điện tích không ($pH_{PZC}$) của vật liệu biến đổi như thế nào dưới tác động của các điều kiện tổng hợp?
  • RQ3: Cơ chế tương tác và dung lượng hấp phụ cực đại của vật liệu đối với $As(III), As(V), NH_4^+, Fe^{2+}, Mn^{2+}$ tuân theo mô hình nhiệt động học và động học nào?
  • H1: Mạng lưới polymer PVA đóng vai trò phân tán không gian đồng mức ion kim loại, ngăn ngừa sự phân tách pha và hạ thấp nhiệt độ kết tinh pha perovskit xuống dưới 800°C.
  • H2: Sự tích hợp nguyên tố đất hiếm vào mạng lưới manganat tạo ra mật độ khuyết tật oxy và tâm hoạt tính bề mặt cao, làm dịch chuyển điểm $pH_{PZC}$ về dải tối ưu cho hấp phụ tĩnh điện và trao đổi phối tử.
  • H3: Vật liệu oxit hỗn hợp nano có khả năng hấp phụ chọn lọc và xử lý đồng thời cả 4 tác nhân ô nhiễm xuống dưới ngưỡng QĐ 1329/2002/BYT nhờ cơ chế hấp phụ hóa học bề mặt kết hợp oxy hóa xúc tác.

Khung lý thuyết của công trình tích hợp lý thuyết cấu trúc tinh thể Perovskit $ABO_3$ (Goldschmidt Tolerance Factor), thuyết hấp phụ đẳng nhiệt Langmuir, mô hình động học biểu kiến Lagergren bậc 1 và Ho-McKay bậc 2, cùng lý thuyết lớp điện kép và điểm điện tích không ($pH_{PZC}$). Đóng góp mang tính đột phá của nghiên cứu là lần đầu tiên làm chủ quy trình tổng hợp sol-gel đốt cháy polymer PVA để tạo ra các nano perovskit $LaMnO_3, NdMnO_3, PrMnO_3$ và nano $CeO_2-MnO_x$ với kích thước tinh thể siêu mịn (30-50 nm), diện tích bề mặt lớn, đồng thời chứng minh hiệu năng xử lý đa chất ô nhiễm trong mẫu nước thực tế tại Việt Nam.

Literature Review và Positioning

Bức tranh tổng quan về ô nhiễm nguồn nước ngầm tại Việt Nam cho thấy tính chất nghiêm trọng và phân hóa theo địa bàn. Nghiên cứu của Phạm Hùng Việt và các cộng sự [5, 6] ghi nhận: "hàm lượng asen trong nước ngầm vùng đồng bằng sông Hồng dao động trong khoảng 1-3050 µg/l (trung bình là 159 µg/l)", trong đó nhiều mẫu tại khu vực Hà Nội vượt quá 550 µg/l với dạng tồn tại chủ đạo là As(III) có độc tính cao nhất. Tetsuro Agusa et al. [7] phát hiện tại Gia Lâm và Thanh Trì có tới 40% số mẫu vượt ngưỡng 10 µg/l của WHO. Tại Hà Nam, Nguyễn Vân Anh et al. [8] xác định nồng độ asen trung bình tại Vĩnh Trù (348 µg/l), Bồ Đề (211 µg/l) và Hòa Hậu (325 µg/l). Ở miền Nam, nghiên cứu giai đoạn 2007-2008 của Hoàng Thị Hạnh và cộng sự [9] công bố: "nguồn nước ngầm có dấu hiệu của sự ô nhiễm asen, đặc biệt là tỉnh An Giang phần trăm số mẫu vượt quá tiêu chuẩn cho phép đến 43%" với giá trị trung bình 110 µg/l, trong khi Đồng Tháp đạt 57 µg/l (38% vượt chuẩn).

Trong y văn quốc tế và trong nước, tồn tại những tranh luận học thuật sâu sắc giữa hai trường phái công nghệ xử lý:

  • Trường phái Oxy hóa - Kết tủa truyền thống (Van Halem et al. [11] tại Bangladesh; Singh [12] tại Đông Bắc Á; Cao Thế Hà et al. [10]; Phan Đỗ Hùng et al. [4]): Nhóm nghiên cứu này ủng hộ việc sử dụng tác nhân oxy hóa ($KMnO_4, Cl_2, H_2O_2$) kết hợp muối sắt/nhôm để tạo bông keo phèn ($FeOOH$) hấp phụ asen với hiệu suất 90-97%. Tuy nhiên, trường phái đối lập chỉ ra nhược điểm chí mạng là lượng bùn thải chứa kim loại nặng khổng lồ, dư lượng hóa chất khử trùng và sự phụ thuộc vào nồng độ sắt tự nhiên trong nước.
  • Trường phái Hấp phụ Nano và Xúc tác dị thể (Zhijian Li et al. [19]; Silvio R. Taffarel & Jorge Rubio [18]; Lưu Minh Đại et al. [17]): Nhóm tác giả khẳng định vật liệu nano oxit kim loại hỗn hợp có ái lực vượt trội, phản ứng nhanh và không phát sinh hóa chất thứ cấp. Điển hình, Zhijian Li et al. [19] tổng hợp oxit Ce-Ti đạt dung lượng hấp phụ 7,5 mg As(V)/g và 6,8 mg As(III)/g. Dimitrios et al. [51] chứng minh hệ $MnO_x-CeO_2$ có hoạt tính oxy hóa xúc tác vượt bậc so với các đơn oxit $MnO_x$ hoặc $CeO_2$, giúp hạ nhiệt độ chuyển hóa hợp chất hữu cơ từ 280°C xuống 200°C. Kaushik Gupta et al. [52] đã chế tạo Ce-Mn bằng đồng kết tủa để hấp phụ As(V).

Vị trí học thuật của luận án được định vị chuẩn xác tại điểm giao thoa giữa khoa học vật liệu nano tiên tiến và hóa học môi trường. Khắc phục hạn chế của phương pháp đồng kết tủa (dễ bất đồng nhất, khó kiểm soát kích thước hạt) và phương pháp mixen đảo (chi phí dung môi cao, độ tinh thể kém), luận án mở rộng ranh giới tri thức bằng việc thiết lập phương pháp đốt cháy gel PVA để chế tạo các cấu trúc perovskit $PrMnO_3, NdMnO_3, LaMnO_3$ và hệ $CeO_2-MnO_x$. Công trình tạo bước đột phá khi giải quyết bài toán hấp phụ đồng thời anion arsenat/arsenit và cation amoni, sắt, mangan trên cùng một nền vật liệu nano đất hiếm - mangan.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào việc mở rộng và kiểm chứng các lý thuyết nền tảng trong hóa học chất rắn và hóa lý bề mặt:

  1. Mở rộng Thuyết Tinh thể Perovskit ($ABO_3$) của Victor Goldschmidt: Chứng minh sự thay thế của các cation đất hiếm có bán kính ion lớn ($La^{3+}, Pr^{3+}, Nd^{3+}$) tại vị trí A phối trí 12 và mangan ($Mn^{3+}/Mn^{4+}$) tại vị trí B phối trí bát diện 6 duy trì được cấu trúc mạng tinh thể trực thoi ổn định khi tạo phức qua khung polymer PVA ở nhiệt độ thấp hơn 150-200°C so với phản ứng pha rắn truyền thống.
  2. Phát triển Lý thuyết Hóa học Khuyết tật Bề mặt: Sự bất đối xứng điện tích giữa ion đất hiếm và ion mangan thúc đẩy quá trình tạo các lỗ trống oxy (oxygen vacancies) và các nhóm hydroxyl hoạt tính ($M-OH$), đóng vai trò là tâm hấp phụ hóa học đặc hiệu cho các ion kim loại nặng và anion gốc asen.
  3. Hoàn thiện Lý thuyết Cân bằng Hấp phụ Phức hợp: Mô hình hóa thành công quá trình hấp phụ đa cấu tử trong môi trường nước ngầm, chứng minh sự cùng tồn tại của tương tác tĩnh điện Coulombian và liên kết tạo phức bề mặt nội cầu (inner-sphere surface complexation).

Mô hình lý thuyết của luận án được lượng hóa thông qua hệ thống mệnh đề khoa học:

  • Mệnh đề 1: Tốc độ tạo gel và phân tán mạng polymer PVA quyết định trực tiếp đến mức độ trật tự tinh thể và diện tích bề mặt riêng ($S_{BET}$) của vật liệu nano oxit sau nung.
  • Mệnh đề 2: Dung lượng hấp phụ cực đại $q_{max}$ tỷ lệ thuận với mật độ nhóm chức bề mặt $M-OH$ và tuân theo hàm phân bố đẳng nhiệt đơn lớp Langmuir.
  • Mệnh đề 3: Khả năng loại bỏ ion amoni phụ thuộc vào cơ chế tương tác tĩnh điện tại dải pH > $pH_{PZC}$, trong khi việc xử lý asen chiếm ưu thế tại dải pH < $pH_{PZC}$ thông qua phản ứng proton hóa $M-OH_2^+$.

Khung phân tích độc đáo

Khung phân tích tích hợp ba trục lý thuyết: Lý thuyết sol-gel polymer hóa hữu cơ-vô cơ, Lý thuyết nhiệt động học hấp phụ Langmuir/BET, và Lý thuyết động học phản ứng dị thể Lagergren.

[Tiền chất Muối Nitrat Ln(III), Mn(II)] + [Polymer PVA (M=98000)]
                [Khung Gel Nhớt Trong suốt]
      [Pha Nano Perovskit LnMnO3 / Composite CeO2-MnOx]
[Tâm Hydroxyl Hoạt Tính M-OH]    [Điểm Điện tích Không pHPZC]
[Cơ chế Trao đổi Phối tử Nội cầu]  [Tương tác Hút/Đẩy Tĩnh điện]
 (Xử lý As(III), As(V), Fe, Mn)            (Xử lý NH4+)

Khung phân tích thiết lập rõ các điều kiện biên (boundary conditions): quá trình tạo phức polymer tối ưu hóa trong dải pH 2-5; nhiệt độ nung giới hạn từ 550°C đến 850°C; môi trường hấp phụ nước ngầm vận hành trong dải pH tự nhiên từ 6,0 đến 8,5 với nồng độ ion tổng số dưới ngưỡng gây ức chế bề mặt cực hạn.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên nền tảng triết lý thực chứng (positivism) với phương pháp tiếp cận thực nghiệm chuẩn xác, kết hợp giữa tổng hợp vật liệu học từ dưới lên (bottom-up chemical synthesis) và phân tích hóa lý môi trường đa chiều. Thiết kế nghiên cứu phân tầng gồm 3 giai đoạn chặt chẽ:

  • Tầng 1: Tối ưu hóa các thông số tổng hợp hóa học (nhiệt độ tạo gel, pH phản ứng, tỷ lệ chất tạo phức PVA, nhiệt độ nung phân hủy).
  • Tầng 2: Giải mã đặc tính cấu trúc vật lý - hóa học bề mặt của vật liệu nano thông qua hệ thống phân tích phổ và kính hiển vi hiện đại.
  • Tầng 3: Khảo sát thực nghiệm hấp phụ tĩnh để xác định các thông số nhiệt động học, động học và thử nghiệm trên nền mẫu nước ngầm tự nhiên.

Quy trình nghiên cứu rigorous

Quy trình chế tạo vật liệu nano tuân thủ nghiêm ngặt các bước tiêu chuẩn hóa:

  1. Tổng hợp pha: Sử dụng muối nitrat siêu tinh khiết $La(NO_3)_3, Ce(NO_3)_4, Pr(NO_3)_3, Nd(NO_3)_3, Mn(NO_3)_2$ (độ tinh khiết PA) hòa tan trong nước cất cùng dung dịch Polyvinyl ancol (Aldrich, khối lượng phân tử phân đoạn $M = 98.000$ g/mol, độ thủy phân 99%). Tỷ lệ mol kim loại $Ln(III)/Mn(II) = 1:1$ đối với hệ perovskit và $Ce(IV)/Mn(II)$ biến thiên từ 1/4 đến 4/1. Điều chỉnh môi trường bằng dung dịch $NH_3$ và $CH_3COOH$.
  2. Gia nhiệt tạo gel: Khuấy từ gia nhiệt liên tục ở 80°C tạo khối gel nhớt quang học đồng nhất, sấy khô ở 100°C tạo khối xốp xerogel, nung trong lò nung lập trình nhiệt độ từ 550°C đến 850°C trong 2 giờ.
  3. Kỹ thuật tẩm chất mang: Gel nhớt được phối trộn với các chất mang trơ (cát thạch anh, bentonit, silicagel, than hoạt tính) qua hệ khuấy cơ để phân tán đơn lớp trước khi sấy và nung.

Độ tin cậy (reliability) và tính giá trị (validity) của phép đo được đảm bảo bằng việc kiểm định chéo trên các thiết bị chuẩn hóa quốc tế:

  • Phân tích nhiệt vi sai và nhiệt trọng lượng (DTA-TGA): Thiết bị Setaram (Pháp), tốc độ gia nhiệt 10°C/phút trong môi trường khí trơ Argon.
  • Phổ nhiễu xạ tia X (XRD): Thiết bị Siemens D5000 (Bruker, Đức), nguồn bức xạ $Cu-K\alpha$ ($\lambda = 1,5406$ Å), xác định kích thước tinh thể qua phương trình Scherrer: $$r = \frac{K \lambda}{B_{size} \cos \theta_B}$$ (với $K \approx 0,9$; $B_{size}$ là độ rộng bán phổ pic nhiễu xạ).
  • Hiển vi điện tử quét phát xạ trường (FE-SEM): Thiết bị Hitachi S-4800 (Nhật Bản), độ phóng đại từ 10.000 đến 100.000 lần.
  • Đo diện tích bề mặt riêng BET: Thiết bị Micromeritics Autochem II 2920, hấp phụ đẳng nhiệt $N_2$ ở 77 K (-196°C) sau khi khử khí trong dòng He.
  • Phổ hồng ngoại biến đổi Fourier (FTIR): Máy FT-IR Impact 410-Nicolet (Mỹ), dải sóng 400-4000 $cm^{-1}$ bằng kỹ thuật ép viên KBr.
  • Xác định điểm điện tích không ($pH_{PZC}$): Phương pháp chuẩn độ dịch chuyển pH với dung dịch nền trơ KCl 0,1 M tại 25°C.

Data và phân tích

Phân tích định lượng các cấu tử ô nhiễm được thực hiện với độ nhạy cao:

  • Asen, Sắt, Mangan: Thiết bị quang phổ hấp thụ nguyên tử AAS Perkin Elmer AAnalyst 200. Định lượng asen bằng kỹ thuật hóa hơi hydride lạnh với tác nhân khử $NaBH_4$ tại bước sóng 193,7 nm. Sắt đo tại bước sóng 248,3 nm và mangan tại bước sóng 279,5 nm (ngọn lửa không khí/axetylen).
  • Ion Amoni ($NH_4^+$): Phương pháp so màu quang phổ kế UV-Vis Jazco V-530 tại bước sóng 640 nm dựa trên phản ứng tạo phức màu indophenol giữa amoni và hypochlorite dưới xúc tác natri nitroprusside.
  • Đất hiếm: Chuẩn độ vi lượng tạo phức với DTPA, chất chỉ thị màu Arsenazo (III).

Xử lý số liệu hấp phụ qua phương trình đẳng nhiệt Langmuir dạng tuyến tính hóa: $$\frac{C_f}{q} = \frac{1}{q_{max} \cdot b} + \frac{C_f}{q_{max}}$$ và mô hình động học bậc hai biểu kiến: $$\frac{t}{q_t} = \frac{1}{k_2 q_e^2} + \frac{t}{q_e}$$ cho phép xác định dung lượng hấp phụ cân bằng $q_e$, dung lượng cực đại $q_{max}$, và hằng số tốc độ biểu kiến $k_2$ với hệ số tương quan $R^2 > 0,99$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu cung cấp hệ thống bằng chứng thực nghiệm chính xác về quá trình hình thành pha và khả năng hấp phụ của vật liệu nano oxit hỗn hợp:

  1. Xác lập điều kiện tối ưu điều chế pha perovskit nano $PrMnO_3$: Giản đồ phân tích nhiệt TGA-DTA của mẫu gel $(Mn(II) + Pr(III))-PVA$ cho thấy hiệu ứng giảm khối lượng 81,14% kéo dài đến 550°C cùng đỉnh thu nhiệt ở 142°C do mất nước và phân hủy nitrate/gốc hữu cơ, tiếp nối bởi đỉnh tỏa nhiệt sắc nét tại 240°C ghi nhận quá trình mầm hóa tinh thể perovskit. Nhiệt độ nung tối ưu xác định là 750°C trong 2 giờ. Ở 550°C và 650°C, pha perovskit $PrMnO_3$ hình thành nhưng còn lẫn tạp pha $Pr_2O_2CO_3$. Mẫu tối ưu chế tạo tại pH=4, nhiệt độ tạo gel 80°C, tỷ lệ mol $(Mn(II)+Pr(III))/PVA = 1/3$. Về vi cấu trúc: "ảnh SEM với độ phóng đại 100 ngàn lần cho thấy tinh thể PrMnO3 hình thành với cấu trúc xốp, kích thước hạt tinh thể trung bình tính theo công thức Scherrer là 32,2 nm, diện tích bề mặt được xác định theo phương pháp đo BET có giá trị là 20,5 m2/g".

  2. Xác lập điều kiện chế tạo đơn pha perovskit $NdMnO_3$: Giản đồ TGA ghi nhận mức giảm khối lượng 93,97% tại vùng nhiệt độ dưới 600°C với đỉnh thu nhiệt ở 149°C. Mẫu nung ở 650°C và 750°C còn lẫn các pha thứ cấp $Nd_2O_2CO_3$, $Mn_2O_3$ và $Mn_3O_4$. Chỉ khi nâng nhiệt độ nung lên 800°C và 850°C tại pH=4, tỷ lệ mol kim loại/PVA = 1/3 mới thu được perovskit $NdMnO_3$ đơn pha hoàn toàn với độ kết tinh hoàn hảo.

  3. Khám phá vai trò ức chế và định hướng pha của tỷ lệ chất tạo gel PVA: Thực nghiệm chứng minh khi tỷ lệ mol kim loại/PVA thiên lệch (6/1, 3/1, 1/1), sản phẩm sau nung luôn bị phân tách và xuất hiện tạp pha oxit kim loại riêng rẽ như $Pr_6O_{11}$ hay $Mn_xO_y$. Ngược lại, ở tỷ lệ PVA quá cao (1/6), khoảng cách không gian giữa các ion kim loại bị kéo giãn quá mức bởi mạch polymer, làm suy giảm mật độ tinh thể hóa và giảm độ sắc nét của pic nhiễu xạ XRD. Tỷ lệ 1/3 là tỷ lệ vàng đảm bảo sự phân bố đồng thể mức nguyên tử.

  4. Bằng chứng về sự cộng hưởng hấp phụ đa tác nhân: Vật liệu nano perovskit và composite $CeO_2-MnO_x$ thể hiện khả năng hấp phụ vượt trội cả $As(III)$ và $As(V)$ mà không cần qua công đoạn tiền oxy hóa bằng hóa chất độc hại, nhờ tính chất oxy hóa khử nội tại của cặp $Mn^{4+}/Mn^{3+}$ và $Ce^{4+}/Ce^{3+}$, kết hợp xử lý đồng thời $Fe^{2+}, Mn^{2+}$ và $NH_4^+$ trong dung dịch nước.

Implications đa chiều

  • Đóng góp học thuật: Bổ sung dữ liệu thực nghiệm quan trọng vào cơ sở dữ liệu tinh thể học các hợp chất perovskit đất hiếm nhóm lantan và cơ chế hấp phụ bề mặt nano kim loại chuyển tiếp.
  • Đổi mới phương pháp luận: Thiết lập quy trình tổng hợp đốt cháy gel polymer PVA có khả năng kiểm soát kích thước hạt dưới 50 nm, mở ra hướng ứng dụng tổng hợp các hệ oxit phức tạp khác với chi phí năng lượng thấp.
  • Giá trị thực tiễn công nghệ: Cung cấp giải pháp vật liệu lọc hiệu năng cao, có thể phủ trực tiếp lên chất mang cát thạch anh sẵn có trong các trạm cấp nước nông thôn hoặc tích hợp vào lõi lọc gia đình.
  • Khuyến nghị chính sách: Hỗ trợ Bộ Tài nguyên & Môi trường và Bộ Y tế trong việc xây dựng các quy chuẩn kỹ thuật quốc gia về xử lý nước ngầm nhiễm đa kim loại và amoni tại các vùng trọng điểm kinh tế.

Limitations và Future Research

Nghiên cứu ghi nhận một số giới hạn thực nghiệm cần được nhìn nhận khách quan:

  1. Quy mô tổng hợp phòng thí nghiệm: Quá trình tổng hợp đốt cháy gel PVA hiện tại mới triển khai ở mẻ nhỏ (lab-scale), chưa đánh giá đầy đủ động học phản ứng tỏa nhiệt khi nâng quy mô pilot (scale-up).
  2. Hiện tượng sụt giảm dung lượng do ion cạnh tranh: Sự hiện diện của các anion nồng độ cao trong nước ngầm như photphat ($PO_4^{3-}$), silicat ($SiO_3^{2-}$) và sunfat ($SO_4^{2-}$) có thể cạnh tranh vị trí hấp phụ với arsenat do tương tự về cấu trúc không gian và điện tích.
  3. Độ bền cơ học của lớp phủ: Vật liệu tẩm trên cát thạch anh cần kiểm chứng độ rửa trôi ion đất hiếm và mangan sau nhiều chu kỳ hoạt động liên tục dưới áp lực dòng chảy lớn.

Định hướng nghiên cứu tương lai:

  • Phát triển mô hình động học hấp phụ cột liên tục (fixed-bed column) trên nguồn nước ngầm thực tế quy mô trạm cấp nước xã phường.
  • Nghiên cứu cơ chế tái sinh vật liệu (regeneration) bằng các dung dịch rửa giải nhẹ nhàng ($NaOH, NaCl$) và đánh giá hiệu năng duy trì sau 10-20 chu kỳ tái sử dụng.
  • Ứng dụng phương pháp tính toán hóa học lượng tử DFT (Density Functional Theory) để mô phỏng chính xác năng lượng liên kết và cấu hình không gian của phức chất bề mặt giữa $H_2AsO_4^-$ với tâm hoạt tính $Pr-O-Mn$.

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình là tài liệu tham khảo chất lượng cao cho cộng đồng nghiên cứu vật liệu vô cơ và công nghệ môi trường, mở rộng các hướng trích dẫn trên các tạp chí ISI/Scopus chuyên ngành.
  • Chuyển giao công nghệ: Cung cấp giải pháp kỹ thuật khả thi cho các doanh nghiệp sản xuất thiết bị xử lý nước sạch dân dụng và công nghiệp tại Việt Nam.
  • Lợi ích xã hội: Đóng góp trực tiếp vào mục tiêu thiên niên kỷ và chiến lược quốc gia về cung cấp nước sạch, giúp hàng triệu người dân tại đồng bằng sông Hồng và sông Mê Kông phòng ngừa các bệnh mạn tính liên quan đến ngộ độc thạch tín và hợp chất nitơ.
  • Ý nghĩa môi trường toàn cầu: Giải quyết vấn đề ô nhiễm asen - thách thức chung của nhiều quốc gia đang phát triển như Bangladesh, Ấn Độ, Trung Quốc và các nước Đông Nam Á.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên: Tiếp cận phương pháp tổng hợp sol-gel polymer PVA và phương pháp luận khảo sát nhiệt động - động học hấp phụ chuẩn mực.
  • Kỹ sư R&D ngành Xử lý Nước: Khai thác quy trình chế tạo vật liệu hấp phụ nano đa chức năng hiệu suất cao, thay thế hạt nhựa trao đổi ion đắt tiền hoặc hóa chất trợ lắng độc hại.
  • Các nhà hoạch định chính sách y tế công cộng: Có cơ sở khoa học để xây dựng mô hình trạm lọc nước cộng đồng chi phí thấp cho các vùng nông thôn ô nhiễm nặng.
  • Người tiêu dùng và Cộng đồng: Hưởng lợi từ nguồn nước sinh hoạt đạt chuẩn chất lượng QĐ 1329/2002/BYT, nâng cao chất lượng cuộc sống và an toàn sức khỏe.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc mở rộng Thuyết Tinh thể Perovskit $ABO_3$ và Lý thuyết Hóa học Khuyết tật Bề mặt sang lĩnh vực xử lý môi trường đa cấu tử, chứng minh rằng sự kết hợp giữa nguyên tố đất hiếm ($Pr, Nd, La, Ce$) và mangan trong cấu trúc nano đốt cháy gel PVA tạo ra các tâm hoạt tính $M-OH$ có khả năng vừa oxy hóa xúc tác vừa hấp phụ trao đổi phối tử đồng thời cả $As(III), As(V)$ và $NH_4^+$.

  2. Đổi mới phương pháp luận nổi bật so với các nghiên cứu tiền nhiệm? So với phương pháp đồng kết tủa của Kaushik Gupta et al. [52] (hạt dễ kết cụm, diện tích bề mặt không ổn định) và phương pháp phản ứng pha rắn của Satoshi Ohara et al. [82] (cần nhiệt độ nung rất cao >1000°C và nghiền cơ phức tạp), luận án đã cải tiến kỹ thuật sol-gel đốt cháy mạng PVA. Quy trình này phân tán ion kim loại đồng mức phân tử, hạ nhiệt độ tạo pha perovskit đơn pha xuống 750-800°C, kiểm soát kích thước hạt tinh thể đồng đều ở mức 32,2 nm với diện tích bề mặt $S_{BET}$ đạt 20,5 $m^2/g$.

  3. Phát hiện thực nghiệm nào gây bất ngờ nhất? Phát hiện về sự phụ thuộc phi tuyến tính cực kỳ nhạy của pha tinh thể vào tỷ lệ mol kim loại/PVA. Tỷ lệ 1/3 là ngưỡng tới hạn duy nhất tạo ra đơn pha perovskit $PrMnO_3$ hay $NdMnO_3$. Mọi sự tăng hoặc giảm hàm lượng polymer (1/1 hay 1/6) đều dẫn đến sự xuất hiện của các pha oxit đơn lẻ ($Pr_6O_{11}, Mn_2O_3, Mn_3O_4$) hoặc làm suy giảm độ kết tinh tinh thể do hiệu ứng che chắn không gian.

  4. Nghiên cứu có cung cấp quy trình tái lặp (replication protocol) chi tiết không? Có. Luận án mô tả chi tiết từng bước: nồng độ tiền chất muối nitrat PA, khối lượng phân tử PVA ($M = 98.000$), kiểm soát pH=4 bằng dung dịch đệm $NH_3/CH_3COOH$, nhiệt độ tạo gel chính xác 80°C, quy trình sấy 100°C và tốc độ gia nhiệt nung trong môi trường khí được chuẩn hóa với các thiết bị phân tích TGA-DTA, XRD, SEM, BET và AAS.

  5. Chương trình nghị sự nghiên cứu 10 năm tiếp theo được định hình như thế nào? Lộ trình 10 năm gồm 3 giai đoạn: (1) Tối ưu hóa công nghệ chế tạo mẻ lớn 50-100 kg/mẻ và hoàn thiện kỹ thuật phủ nano trên cột lọc cát công nghiệp; (2) Tích hợp hệ thống cảm biến quang học theo dõi trực tuyến nồng độ asen/amoni; (3) Mở rộng ứng dụng vật liệu oxit đất hiếm - mangan sang xử lý ô nhiễm dược phẩm, hóa chất bảo vệ thực vật và kim loại phóng xạ trong nước thải công nghiệp.

Kết luận

  1. Chế tạo thành công 4 hệ vật liệu nano oxit đất hiếm - mangan gồm perovskit $LaMnO_3, NdMnO_3, PrMnO_3$ và composite $CeO_2-MnO_x$ bằng phương pháp đốt cháy gel PVA thân thiện môi trường, chi phí thấp.
  2. Xác lập chính xác bộ thông số tổng hợp tối ưu: môi trường pH=4, nhiệt độ tạo gel 80°C, tỷ lệ mol kim loại/PVA = 1/3; nhiệt độ nung tạo đơn pha tinh thể là 750°C (đối với $PrMnO_3$) và 800°C (đối với $NdMnO_3$).
  3. Vật liệu tối ưu sở hữu đặc tính vi cấu trúc vượt trội: kích thước tinh thể nano siêu mịn 32,2 nm, cấu trúc hạt xốp đồng đều, diện tích bề mặt riêng BET đạt 20,5 $m^2/g$.
  4. Khám phá và minh chứng cơ chế xử lý đồng thời cả 4 tác nhân ô nhiễm nguy hại ($As, NH_4^+, Fe, Mn$) trong nước sinh hoạt thông qua sự kết hợp giữa tương tác tĩnh điện, phản ứng trao đổi phối tử bề mặt và xúc tác oxy hóa nội tại.
  5. Mở ra 3 hướng nghiên cứu ứng dụng mới: công nghệ vật liệu lọc composite phủ trên cát thạch anh cho nông thôn, lõi lọc thông minh gia đình và hệ xúc tác xử lý khí thải độc hại.
  6. Đặt nền móng vững chắc cho việc làm chủ công nghệ vật liệu nano đất hiếm tại Việt Nam, đóng góp giải pháp kỹ thuật mang tầm vóc quốc tế giải quyết cuộc khủng hoảng ô nhiễm asen và kim loại nặng trong nguồn nước ngầm toàn cầu.
