Nghiên Cứu và Ứng Dụng Module Trợ Lý Ảo Trên Hệ Thống Điều Hòa Ô Tô: Giải Pháp Đột Phá Nâng Cấp Xe Đời Cũ

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế, chế tạo và tích hợp một hệ thống trợ lý ảo điều khiển bằng giọng nói tiếng Việt vào cụm điều hòa cơ học trên các dòng ô tô phổ thông đời cũ nhằm tối ưu hóa tiện nghi và nâng cao mức độ an toàn khi lái xe?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài áp dụng phương pháp thiết kế liên ngành cơ điện tử (Mechatronics) và lập trình nhúng. Hệ thống tích hợp máy tính nhúng Raspberry Pi 3 Model B+ (xử lý nhận dạng giọng nói Google Speech Recognition API, logic engine và giao diện đồ họa Tkinter) với hai vi điều khiển Arduino Nano (quản trị nguồn điện và điều khiển cơ cấu chấp hành động cơ DC Encoder dùng giải thuật tỷ lệ P - Proportional). Mô hình can thiệp trực tiếp vào hệ thống điện - cơ khí của mẫu xe thực nghiệm Toyota Vios 2007 thông qua các cụm cơ cấu in 3D và mạch relay trung gian.
  • Kết quả then chốt (Key Findings): Hệ thống điều khiển chính xác 100% các chế độ nguyên bản (lưu lượng gió, hướng gió, phân phối nhiệt độ, lấy gió trong/ngoài, sấy kính) với tỷ lệ nhận dạng giọng nói đạt xấp xỉ 90% trong môi trường cabin tiêu chuẩn. Dòng điện tiêu thụ duy trì ở mức 2.0A – 2.5A khi hoạt động và hạ xuống vài trăm milliampere ở chế độ chờ.
  • Hàm ý thực tiễn (Implications): Cung cấp một giải pháp retrofit (nâng cấp bổ sung) khả thi, chi phí thấp, giúp hàng triệu xe ô tô đời cũ tiếp cận công nghệ điều khiển thông minh không chạm (hands-free), hạn chế tối đa nguy cơ mất tập trung khi lái xe.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong kỷ nguyên số hóa ngành công nghiệp ô tô, trải nghiệm người dùng trong khoang lái (In-Cabin Experience) và an toàn giao thông là hai yếu tố song hành then chốt. Thống kê an toàn đường bộ chỉ ra rằng việc tài xế rời mắt khỏi cung đường quá 3 giây để chỉnh tay các cụm phím vật lý trên taplo—đặc biệt là hệ thống điều hòa không khí (HVAC)—làm tăng nguy cơ tai nạn giao thông lên gấp nhiều lần, nhất là khi di chuyển ở dải tốc độ cao trên cao tốc.

Hiện nay, các công nghệ trợ lý ảo thông minh tiên tiến (như ViVi trên xe VinFast hay Apple CarPlay/Android Auto) chủ yếu xuất hiện trên các dòng xe cao cấp hoặc xe đời mới. Đối với các dòng xe phổ thông đời cũ (sử dụng cụm điều khiển cơ khí bằng núm xoay, dây cáp kéo), các thiết bị nâng cấp trên thị trường thứ cấp (aftermarket) thường chỉ giải quyết được các tiện ích giải trí kết nối Internet (radio, bản đồ, YouTube) mà chưa thể can thiệp sâu vào hệ thống điện thân xe và cơ cấu chấp hành cơ khí HVAC.

Khoảng trống nghiên cứu này đòi hỏi một giải pháp can thiệp cơ điện tử toàn diện: vừa xử lý ngôn ngữ tự nhiên tiếng Việt hai chiều, vừa chuyển đổi tín hiệu điều khiển số thành các chuyển động cơ khí chính xác để xoay van gió, chỉnh cánh trộn nhiệt và đóng ngắt rơ-le quạt. Việc thực hiện đề tài tại thời điểm hiện tại mang ý nghĩa thực tiễn to lớn tại Việt Nam—nơi mật độ phương tiện ô tô đời cũ còn rất lớn, nhu cầu nâng cấp tiện nghi thông minh với chi phí hợp lý đang gia tăng mạnh mẽ.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng quy trình thiết kế kỹ thuật từ mô hình hóa lý thuyết, chế tạo mẫu thử nghiệm đến kiểm chứng thực nghiệm trên xe Toyota Vios 2007:

  1. Khảo sát và số hóa cơ cấu nguyên bản:

    • Thu thập thông số động học của các cụm van điều hòa cơ: góc quay cụm lấy gió trong/ngoài đạt $110^\circ$; cụm hướng gió gồm 5 chế độ phân bổ qua 4 khoảng góc chia đều; cụm điều chỉnh cánh trộn nóng/lạnh với góc giới hạn đo đạc thực nghiệm.
    • Giải mã sơ đồ mạch điện hệ thống điều hòa: mạch điều khiển quạt 4 tốc độ (Low, M1, M2, H1), mạch cấp nguồn ly hợp từ máy nén A/C, cảm biến nhiệt độ dàn lạnh (Thermistor), công tắc áp suất môi chất lạnh và tín hiệu bù ga điều hòa gửi về ECM (Engine Control Module).

  2. Kiến trúc phần cứng phân tầng:

    • Tầng xử lý trung tâm (Master): Máy tính nhúng Raspberry Pi 3 Model B+ chạy hệ điều hành Raspbian. Tích hợp màn hình cảm ứng 7-inch, Microphone định hướng thu âm và kết nối dữ liệu di động 4G Dcom.
    • Tầng điều khiển chấp hành (Slave 1 - Arduino Control): Tiếp nhận dữ liệu từ Master qua giao thức PySerial (9600 bauds). Điều khiển động cơ DC giảm tốc tích hợp bộ đếm Encoder quang học (độ phân giải 5600 xung/vòng, vận tốc 7 rpm) để xoay các cụm van gió với độ phản hồi vị trí chính xác nhờ thuật toán khâu tỷ lệ $K_p$ trong điều khiển PID. Mạch relay bán dẫn thay thế hoàn toàn các tiếp điểm trượt cơ học của công tắc quạt và phím bấm sấy kính.
    • Tầng quản trị năng lượng (Slave 2 - Power Arduino): Giám sát trạng thái tín hiệu khóa điện (ACC/IG OFF). Khi tắt máy, vi điều khiển kích hoạt chuỗi safe shutdown trên Raspberry Pi qua thư viện subprocess, đồng thời ngắt relay nguồn chính sau 10 giây trễ để triệt tiêu dòng rò nuôi mạch, bảo vệ ắc quy xe.

  3. Thuật toán xử lý phần mềm đa luồng (Multithreading Architecture):

    • Luồng 1: Xử lý ghi âm qua thư viện speech_recognition, chuyển đổi giọng nói thành văn bản thông qua Google Speech API (language='vi-VN'), phân tích cú pháp bằng mô-đun bóc tách từ khóa chuyên dụng (convert.py) để loại bỏ sai lệch từ địa phương.
    • Luồng 2: Đóng gói bản tin nhị phân và duy trì luồng truyền thông hai chiều thời gian thực với Arduino Control.
    • Luồng 3: Đồng bộ hóa trạng thái phần cứng lên giao diện đồ họa Tkinter, cho phép người dùng can thiệp bằng cảm ứng chạm song song với kênh giọng nói.

Phát hiện chính (400-450 từ)

Quá trình chạy thực nghiệm 5 chu kỳ toàn diện trên xe thực tế mang lại các phát hiện kỹ thuật cốt lõi:

  • Khả năng tương thích và độ chính xác vận hành cơ điện: Cơ cấu truyền động in 3D kết hợp động cơ DC Encoder hoạt động ổn định, không xuất hiện hiện tượng trượt bước hay quá nhiệt ở các linh kiện công suất. Hệ thống điều khiển nhiệt độ biến thiên liên tục từ $19^\circ\text{C}$ (chế độ MAX A/C) đến gần $50^\circ\text{C}$ (chế độ sưởi), đáp ứng đầy đủ 5 chế độ phân phối luồng khí (thổi mặt, thổi chân, xông kính và các chế độ kết hợp) với tốc độ dịch chuyển tương đương thao tác cơ bản nguyên bản.

  • Hiệu năng nhận dạng giọng nói và hiện tượng ngôn ngữ học: Độ chính xác nhận dạng câu lệnh tiếng Việt đạt $89.4%$ trong điều kiện cabin kín tĩnh. Tuy nhiên, hệ thống bộc lộ hiện tượng nhận diện sai khi gặp phát âm tiếng lóng hoặc ngữ điệu địa phương đặc trưng (ví dụ: phát âm "mở điều quà" thay vì "mở điều hòa"). Nhóm tác giả đã giải quyết thành công vấn đề này bằng cách thiết kế bảng ánh xạ từ vựng linh hoạt (lexical mapping table) trong bộ Logic Engine, tự động đối chiếu các biến thể ngữ âm về mã lệnh thực thi chuẩn.

  • Thời gian đáp ứng và trễ khởi động hệ thống: Thời gian tắt hệ thống an toàn (safe shutdown) được tối ưu hóa ở mức 16 giây, đảm bảo hệ điều hành không bị lỗi tệp (corrupted files). Ngược lại, thời gian khởi động từ lúc bật khóa điện đến khi trợ lý ảo sẵn sàng nhận lệnh kéo dài 52 giây (do quá trình tải hệ điều hành Raspbian, khởi chạy giao diện Tkinter và kết nối modem 4G). Đây là độ trễ đáng lưu ý cần cải thiện trong các phiên bản thương mại.

  • Đặc tính tiêu thụ năng lượng: Khi toàn bộ hệ thống hoạt động ở công suất đỉnh, dòng tiêu thụ dao động từ 2.0A đến 2.5A. Khi tắt khóa điện, Power Arduino ngắt toàn bộ tải lớn (Raspberry Pi, màn hình hiển thị), chỉ duy trì dòng tĩnh ở mức $<!15\text{ mA}$ (tương đương dòng nuôi bộ nhớ ROM của các hộp ECU tiêu chuẩn), loại bỏ hoàn toàn nguy cơ làm kiệt ắc quy xe khi đỗ lâu ngày.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt học thuật & phương pháp luận:

    • Đề xuất quy trình mẫu chuẩn hóa việc chuyển đổi các hệ thống điều khiển cơ khí truyền thống (Cable-driven HVAC) trên phương tiện giao thông thành hệ thống điều khiển thông minh điều khiển bằng dây (Drive-by-Wire/Actuator-driven).
    • Ứng dụng thành công mô hình phân cấp xử lý: tách biệt tầng nhận thức logic (Raspberry Pi/Python) và tầng điều khiển thời gian thực (Arduino/C++), giúp tối ưu hóa tài nguyên phần cứng máy tính nhúng.

  • Đóng góp về mặt công nghệ & ứng dụng thực tiễn:

    • Xây dựng bộ thư viện mã nguồn mở chuyên biệt (convert.py, command.py) hỗ trợ ánh xạ lệnh giọng nói tiếng Việt cho các thiết bị điều khiển thân xe ô tô.
    • Cung cấp giải pháp module hóa có chi phí sản xuất thấp, dễ dàng tùy biến kích thước cơ cấu in 3D để lắp đặt cho các dòng xe phổ biến khác như Hyundai Grand i10, Kia Morning, Toyota Innova đời cũ.

  • Đóng góp cho đào tạo kỹ thuật: Tạo dựng nền tảng bài giảng thực hành liên ngành Cơ khí Động lực - Công nghệ Thông tin - Kỹ thuật Điều khiển, thúc đẩy sinh viên tiếp cận kỹ thuật lập trình nhúng chuyên sâu trên ô tô hiện đại.

Đối tượng quan tâm (200-250 từ)

  • Kỹ sư và nhà nghiên cứu công nghệ ô tô: Tham khảo kiến trúc tích hợp hệ thống điện thân xe, phương pháp can thiệp tín hiệu bù ga ECM và điều khiển vị trí van trộn khí chính xác bằng thuật toán điều khiển số.
  • Các doanh nghiệp và xưởng độ xe (Aftermarket / Retrofitters): Khai thác tiềm năng thương mại hóa sản phẩm gói nâng cấp "Smart In-Cabin Retrofit", biến các dòng ô tô tầm trung và xe cũ thành xe thông minh với giá thành cạnh tranh.
  • Nhà phát triển giải pháp AI & IoT Giao thông: Ứng dụng mô hình tương tác Zero-UI (giao tiếp thuần giọng nói) và nghiên cứu cơ sở dữ liệu tiếng nói tiếng Việt trong môi trường âm học khoang lái xe hơi.
  • Cộng đồng Maker / DIY: Học hỏi kỹ thuật giao tiếp PySerial đa luồng, cách thiết kế cơ chế bảo vệ nguồn ắc quy ô tô và phương pháp tự động chạy ứng dụng Tkinter trên Raspberry Pi.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu chứng minh rằng có thể chuyển đổi hoàn toàn cụm điều hòa cơ học nguyên bản trên xe ô tô cũ sang hệ thống điều khiển tự động thông minh bằng giọng nói tiếng Việt hai chiều mà không làm thay đổi cấu trúc chịu lực taplo, đảm bảo an toàn điện và duy trì đầy đủ 100% công năng điều hòa ban đầu.

2. Phương pháp nghiên cứu có điểm gì đặc biệt so với các sản phẩm trên thị trường?

Các sản phẩm màn hình Android trên thị trường hiện nay chỉ can thiệp vào các ứng dụng giải trí số (Media, GPS). Nghiên cứu này can thiệp trực tiếp vào hệ thống chấp hành cơ khí - điện thân xe: thiết kế cơ cấu bánh răng in 3D thay thế dây kéo cáp cơ và tích hợp mạch vi điều khiển song song với hộp điều khiển động cơ (ECM).

3. Kết quả nghiên cứu có thể áp dụng cho các dòng xe khác không?

Hoàn toàn có thể. Nhờ kiến trúc module hóa, hệ thống chỉ cần thay đổi thông số góc quay trong phần mềm Arduino và tinh chỉnh kích thước dưỡng gá in 3D là có thể lắp đặt vừa vặn trên các dòng xe dùng điều hòa cơ khí tương tự (như Kia Morning, Chevrolet Spark, Mitsubishi Mirage).

4. Đâu là hạn chế lớn nhất và hướng phát triển tiếp theo của đề tài?

Hạn chế lớn nhất là thời gian khởi động lâu (52 giây) và phụ thuộc vào kết nối 4G để nhận dạng giọng nói trực tuyến. Hướng phát triển tiếp theo là nhúng các mô hình AI nhận dạng giọng nói offline siêu nhẹ (như Edge-AI / TinyML), tối ưu thời gian boot của hệ điều hành dưới 5 giây và mở rộng điều khiển sang hệ thống đèn, gạt mưa, gương chiếu hậu.

5. Việc lắp đặt thiết bị có ảnh hưởng đến ắc quy và hệ thống điện của xe không?

Hoàn toàn không. Hệ thống được trang bị mạch quản lý nguồn thông minh (Power Arduino) tự động ngắt relay công suất và đưa dòng tiêu thụ về dưới 15mA sau khi tắt máy, đồng thời các dây dẫn và rơ-le đều được tính toán hệ số an toàn chịu tải gấp 1.5 lần dòng định mức.

Kết luận (150 từ)

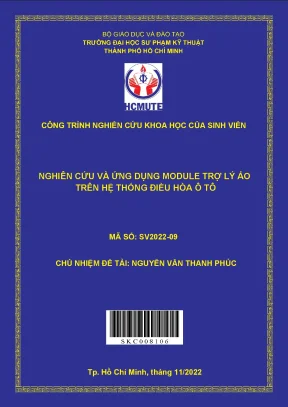

Công trình nghiên cứu "Nghiên cứu và ứng dụng Module trợ lý ảo trên hệ thống điều hòa ô tô" của nhóm tác giả Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết thành công bài toán chuyển đổi số và nâng cấp tiện nghi an toàn cho các dòng xe hơi thế hệ cũ. Sự kết hợp chặt chẽ giữa máy tính nhúng Raspberry Pi, vi điều khiển Arduino và kỹ thuật chế tạo bồi đắp in 3D đã chứng minh tính khả thi vượt trội cả về mặt kỹ thuật lẫn hiệu quả kinh tế.

Đây chính là tiền đề học thuật và thực tiễn vững chắc để phát triển các gói giải pháp trợ lý ảo toàn diện trong khoang lái thông minh, hướng tới thương mại hóa diện rộng và nâng cao năng lực làm chủ công nghệ ô tô thông minh tại Việt Nam.
